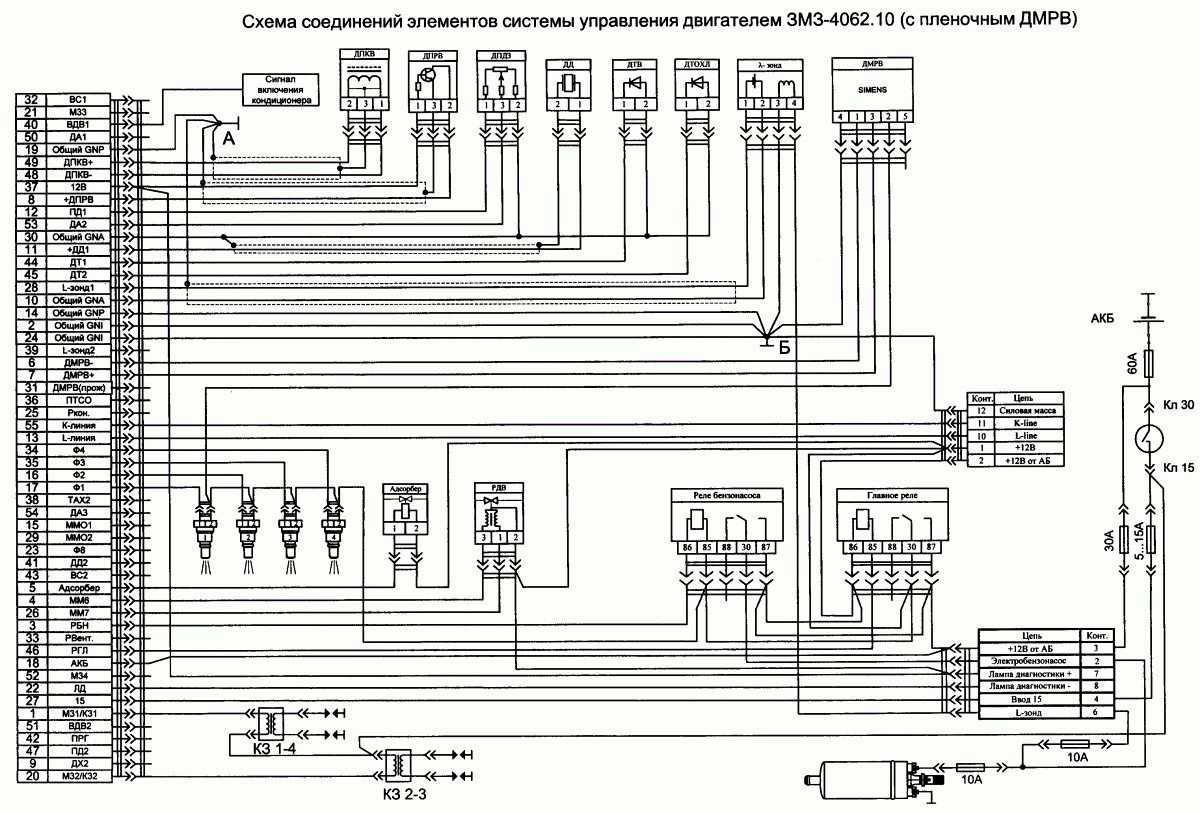

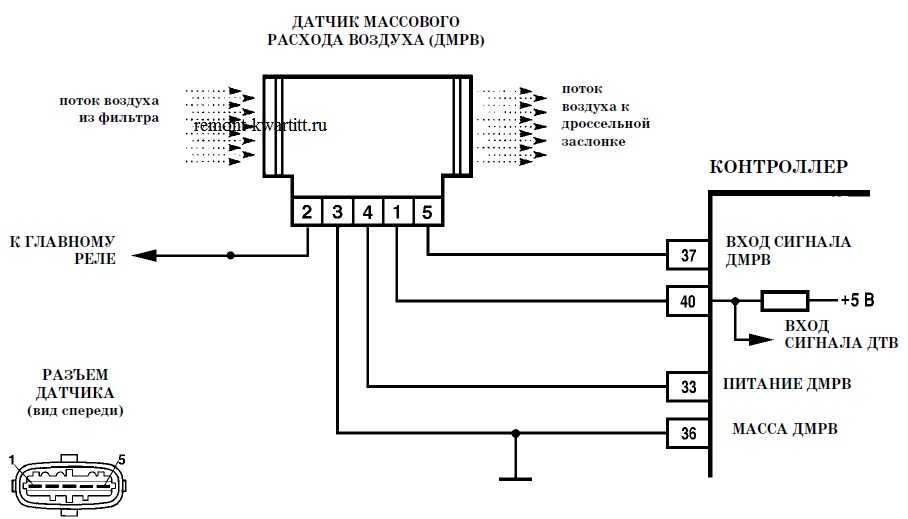

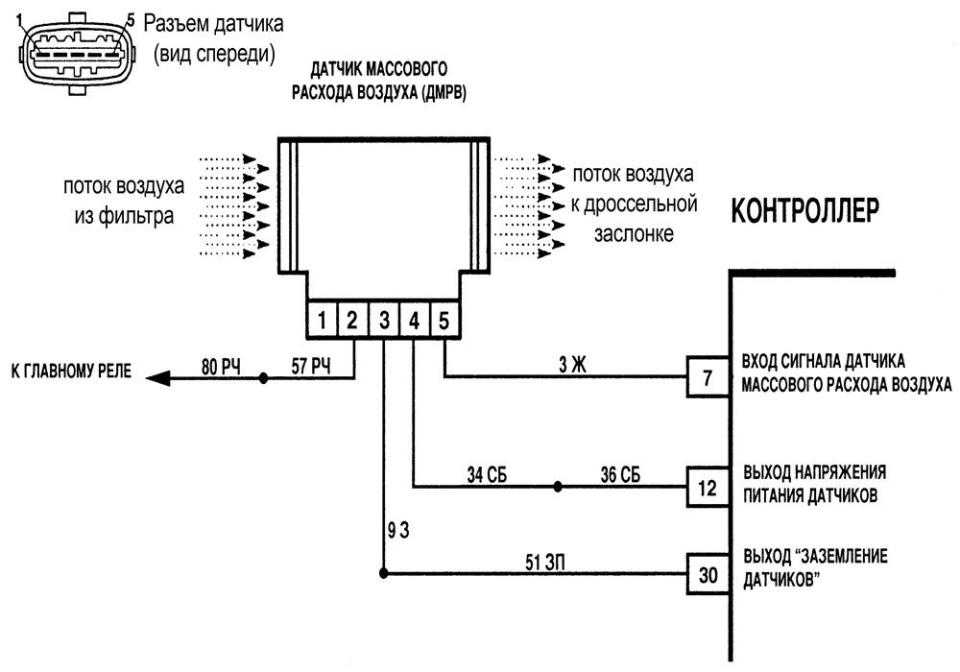

Распиновка дмрв газ 3110

Какой дмрв ставить на 405 двигатель

На нитевой менять смысла нет.

Добавлено через 4 минуты 10 секунд

2.Сименс с номерами 20.3855.2 и 20.3855 это одно и тоже? 3.повторю вопрос Юрка105 : Можно ли просто заменить ЭБУ сняв ее с крепежей, переткнуть штекер из СОАТЭ в МИКАС и закрепить МИКАС? 4.Разве СОАТЭ не более совершенная и поздняя программа, нежели МИКАС? 5.Что дает отказ от ЕВРО-2? 6. И наконец,что такое ПЗУ?

Добавлено через 2 минуты 39 секунд Кстати проблема из-за которой я создал эту тему исчезла сама.Не успел я поменять ДМРВ.И сейчас езжу на старом. БК Prestige ошибок больше не выдает и ХХ не прыгает.Посмотрим как долго он будет жить.

20.3855.2 ни разу не слышал о таком, так что не знаю.

уже отвечали на этот вопрос. можно, но лучше потом проконтролировать сосн.

соатэ и микас это не программы, а блоки управления разных производителей и с разными программами.

исключается лямбда зонд и катализатор. возможно незначительное улучшение динамических характеристик.

У многих нет проблем с СОАТЭ. Или по крайней мере значимых проблем.

Можно! Но есть нюанс! Микасов много и работают они с разными ДМРВ. Вместе с СОАТЭ используется только один тип ДМРВ пленочный с номером 20.3855 или его аналог фирмы Simens(тут не понятно кто чей аналог, но не суть ). Поэтому Вам для того чтобы заменить ЭБУ и не менять при этом ДМРВ нужно подобрать соответствующий Микас работающий с этим датчиком.

Добавлено через 11 минут 8 секунд . «Как и в случае с первым поколением, все началось с немецкого датчика – на этот раз HFM 62C/11 производства фирмы «Сименс» (Siemens). Затем его заменил брат-близнец – датчик производства НПП «АВТЭЛ», Калуга (фото 4), который сейчас и устанавливают на автомобили ОАО «ГАЗ». Если отбросить красивые слова про «нашенское» производство, то калужский датчик являет результат импорта по льготным таможенным ценам – только и всего. Ничего отечественного, кроме наклейки, в нем пока нет.». (С) из ссылки в 18ом посте на статью из «за рулём».

Источник

Датчик массового расхода воздуха ЗМЗ 405

Проверка и замена датчика расхода воздуха ЗМЗ 406

Датчик массового расхода воздуха — расходомер термопневматического типа ИВКШ 407282000, установлен во впускной системе после воздушного фильтра

Датчик определяет количество воздуха, поступающего в цилиндры во время работы двигателя.

В корпусе датчика натянута платиновая нить. Во время работы она нагревается до температуры 150°С.

Воздушный поток, проходящий через корпус датчика, отбирает от нее тем больше теплоты, чем выше расход воздуха.

По величине электрической мощности, которая затрачивается на поддержание заданной температуры нити, электронный блок рассчитывает массовый расход поступающего воздуха.

Так как на охлаждение нити влияет температура самого воздуха, в корпусе датчика установлен терморезистор, изменяющий свое сопротивление в соответствии с температурой поступающего в систему воздушного потока.

На основании его показаний электронный блок вносит коррективы в работу электросхемы нагрева нити, тем самым компенсируя перепады температуры, вызванные изменением погодных условий.

О появлении неисправности в цепи датчика массового расхода воздуха система управления информирует водителя включением лампы сигнализатора КМСУд, коды неисправности заносятся в память электронного блока, а двигатель будет переведен в резервный режим работы.

Отключаем зажигание и снимаем «минусовую» клемму с аккумуляторной батареи.

Поддев шилом пружинный зажим колодки, отсоединяем разъем датчика.

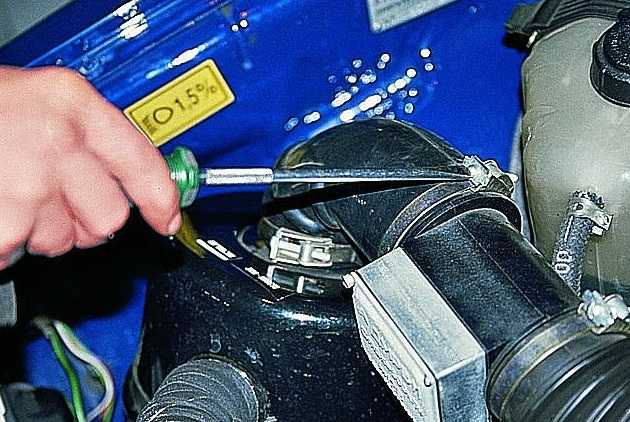

Отверткой ослабляем винты хомутов.

Вынимаем из воздуховодов датчик массового расхода воздуха

На штыри электрического разъема надеваем короткие отрезки тонкой полихлорвиниловой трубки

Вставив в них оголенные на 7-8 мм концы проводов, собираем схему, изображенную на рисунке.

Подсоединяя провода к датчику, нужно ориентироваться по профилю торца разъема.

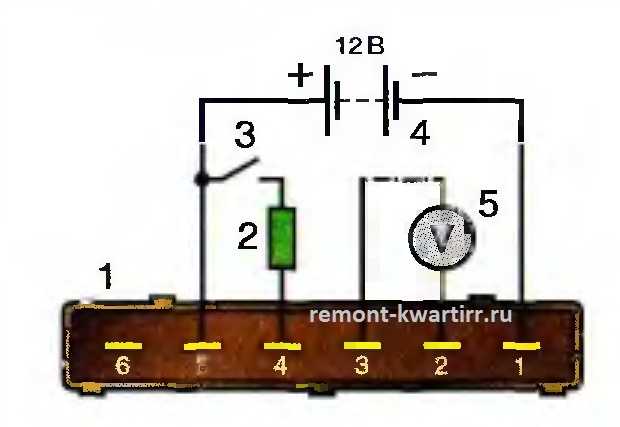

Электрическая схема проверки датчика массового расхода воздуха

Снимаем показания вольтметра с выключенным переключателем прибора.

Для исправного датчика напряжение на выводах «2» и «3» должно быть равно 1,3—1,4 В

Включаем на короткое время переключатель и снимаем показания вольтметра.

У исправного датчика напряжение на выводах «2» и «3» должно возрасти примерно до 8 В.

Платиновая нить при этом разогревается докрасна.

Неисправный датчик подлежит замене.

Устанавливают датчик массового расхода воздуха в обратной последовательности.

Инструменты:

Устройство блока и головки блока цилиндров двигателя

Это чревато утечкой моторной жидкости. Если же наоборот, вы слишком перетянули шкивы, то это может спровоцировать образование трещин на силовом агрегате. Если появились микротрещины, то вам придется заняться либо сваркой ГБЦ, либо ее заменой. Поэтому перед тем как приступить к такому ремонту, тщательно подумайте — сможете ли вы все сделать правильно? После этого можно проверить гидроопоры, нажимая на них с усилием проверка на продавливание. Исправный гидрик сразу не прожимается зазоры в гидроопоре очень малы и вязкое масло под нагрузкой вытекает не так быстро , а начинает утопать только при приложении достаточного усилия в течение секунд смотря как жать.

Тут можно проверить и по-другому — если все гидроопоры будут одинаково тяжело прожиматься, значит все нормально работают. Если же один или несколько компенсаторов будут прожиматься заметно легче других, то следует подумать об их замене.

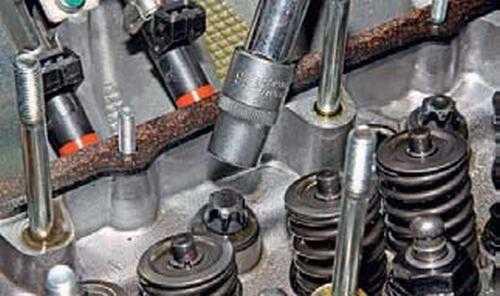

После гидрокомпенсаторов устанавливаем рокера, распредвал но пока не закручиваем и масляную рампу. Ставим звёздочку обратно на распредвал отжимает гидронатяжитель, если он мешает , устанавливаем новую стопорную шайбу, прикручиваем болт, но пока не загибаем край стопорной шайбы.

При этом соблюдаем определённую последовательность затяжки гаек см.

Демонтируем стяжки и проволоку, фиксирующие звёздочку с цепью и крутим вывешенное переднее левое колесо на 5-ой передаче, проверяя правильно ли мы всё собрали, а также ещё разок контролируем совпадение меток ГРМ. Тут уточню — проверять метки нужно обязательно при натянутой ведущей ветви цепи та, что успокоителем прижимается , ну и не путать метку ГРМ на звёздочке с другими отверстиями, коих там тоже хватает.

После этого можно загнуть край стопорной шайбы здёздочки, обезопасив таким образом болт от случайного откручивания.

Communities › ГАЗ Волга › Blog › ДМРВ Регулировочный винт

Что это за винт? Фото не моё.

Регулировка СО в выхлопных газах.

Многие СТОшники настраивают СО этим винтом и все.Это не правильно.У микаса есть два парметра настройки СО. RCOD и RCOKВинтом на ДМРВ (нитка) настраиваеться параметр RCOD на холостом ходу.Параметром RCOK выставляется глобальная подача топлива.От глобальной (RCOK) зависит сколько двигатель будит жрать бензина.

Порядок настройки СО по газоанализатору.1.Никаких ошибок быть не должно.2.прогреть двигатель до температуры не менее 80°C3.подключить газоанализатор «CO–CH» засунуть в выхлопную на 30 сантиметров.4.на минимальных оборотах холостого хода (850) с помощью винта регулировки на датчике расхода воздуха, отрегулировать концентрацию токсичных компонентов в отработавших газах двигателя: CO=(0,8±0,1)%, при этом CH

источник

Цена:

+ – шт

11 280.00

Цена и наличие 1 шт Х 11 280.00

В корзину

Регион доставки:

Способ оплаты:

Доставка осуществляется с центрального склада в Нижнем Новгороде. Доставка до точек самовывоза в Н.Новгороде, Чебоксарах, Саранске, Муроме – бесплатная, без предоплаты. В остальные города России товар доставляется транспортной компанией. Стоимость доставки не входит в цену товара. При доставке курьером, Почтой России или транспортными компаниями требуется полная предоплата товара.

Блок управления “Микас” 11 (УАЗ-220695) Евро 3 (220695-3763011) (Элкар, Москва) Блок управления “Микас” 7.1 (Г-3110) дв.406 ДМРВ “SIEMENS” (Элкар, Москва)

Как проверить контрольные приборы и датчики автомобиля Газель

Перед тем как приступить к работе по устранению неисправностей в какой-либо электрической цепи, внимательно изучите соответствующую схему, чтобы как можно более четко представить себе ее функциональное назначение.

Круг поиска неисправности обычно сужается за счет постепенного определения и исключения, нормально функционирующих элементов того же контура. При одновременном выходе из строя нескольких элементов или контуров наиболее вероятной причиной отказа является перегорание соответствующего предохранителя либо нарушение контакта с «массой» (разные цепи во многих случаях могут замыкаться на один предохранитель или вывод заземления).

Отказы электрооборудования зачастую объясняются простейшими причинами, такими как коррозия контактов разъемов, выход из строя предохранителя, перегорание плавкой вставки или повреждение реле. Визуально проверьте состояние всех предохранителей, проводки и контактных разъемов цепи перед тем, как приступать к более детальной проверке исправности ее компонентов.

В случае применения для поиска неисправности диагностических приборов тщательно спланируйте (в соответствии с прилагаемыми электрическими схемами), в какие точки контура и в какой последовательности следует подключать прибор для наиболее эффективного выявления неисправности.

Указатель давления масла

Для проверки указателя давления масла 23.3829 снимаем комбинацию приборов Как снять и поставить комбинацию приборов автомобиля Газель

Собираем схему

При сопротивлении резистора 300 Ом стрелка прибора должна быть на нулевой отметке шкалы, а при сопротивлении 180 Ом — в начале зеленой зоны. С сопротивлением 68 Ом стрелка прибора должна сместиться на начало красной зоны.

Дополнительно в головке блока цилиндров установлен датчик аварийного давления масла, который должен размыкать свои контакты при давлении 40–80 кПа (0,4–0,8 кгс/см 2).

Указатель температуры охлаждающей жидкости

Указатель температуры охлаждающей жидкости 37.3807 работает совместно с датчиком температуры ТМ-106-10, ввернутым в головку блока цилиндров. В датчике установлен терморезистор (резистор, изменяющий свое сопротивление в зависимости от температуры). Проверить датчик можно омметром. Исправный датчик при температуре жидкости 20–25 °С (стрелка указателя температуры в начале шкалы) должен иметь сопротивление 1400…1900 Ом, а при 80 °С (стрелка на границе зеленой и белой зон) – 100…110 Ом. Датчик неразборный и ремонту не подлежит.

Снятие датчика температуры двигателей типа ЗМЗ-402

1. Отсоединяем провод от вывода датчика указателя температуры

2. Головкой на 21 отворачиваем датчик

Снятие датчика температуры двигателей типа ЗМЗ-405, ЗМЗ-406

1. Отсоединяем колодку разъема с вывода датчика

2. Отвернув ключом на 21 датчик из корпуса термостата.

Вынимаем датчик.

Для проверки указателя температуры снимаем комбинацию приборов Как снять и поставить комбинацию приборов автомобиля Газель

Устройства и признаки неисправности датчика температуры охлаждающей жидкости ЗМЗ 406

Устройство датчика ДТОЖ довольно простое и представляет из себя терморезистор, который подает электрические импульсы в ЭБУ в случае изменения температуры окружающей среды.

Датчик температуры охлаждающей жидкости (ДТОЖ) ЗМЗ 406

Несмотря на свою простоту, датчик очень часто выходит из строя и об этом вам скажут следующие признаки:

Будут плавать обороты, и глохнуть двигатель на холостом ходу.
Двигатель будет очень часто выходить за рамки нормальной рабочей температуры
Длительное прогревание ДВС
Черный густой дым из выхлопной трубы
Неустойчивая работа мотора

Наверное, вы поняли, что выход из строя датчика температуры охлаждающей жидкости может привести много хлопот, поэтому в случае выхода его из строя рекомендуется его замена.

Замена прокладки ГБЦ на автомобилях

Общие правила пригодные для любого автомобиля, в том числе и на Шевроле Нива:

выполняя разборку, помечайте маркером все навесные детали – так вы не запутаетесь при обратно м процессе;
при покупке прокладки покупайте именно такой вид, который советует фирма-производитель двигателя;
обязательно удалите налет масла на болтах крепежа;
выполняйте по пол- или одному обороту при раскручивании болтов, чтобы снизить давление;
сборка ГБЦ выполняется по специальным втулкам;
болты окончательно затягиваются специальным ключом очень аккуратно, чтобы не перекрутить.

После выполнения замены прокладки хорошо понаблюдайте, нет ли признаков протекания, чтобы убедиться в ее качественной замене на Шевроле Ниве.

Сигнализатор неисправностей

Сигнализатор неисправностей на автомобилях Шевроле-Нива находится в комбинации приборов.

Включение сигнализатора говорит о том, что бортовая система диагностики обнаружила неисправность ЭСУД и дальнейшее движение автомобиля происходит в аварийном режиме.

Мигание сигнализатора свидетельствует о наличии неисправности, которая может привести к серьезным повреждениям элементов ЭСУД (например, пропуски воспламенения способны повредить каталитический нейтрализатор).

При включении зажигания сигнализатор должен загореться — таким образом ЭСУД проверяет исправность сигнализатора и цепи его управления. После запуска двигателя сигнализатор должен погаснуть, если в памяти контроллера отсутствуют условия для его включения.

Для защиты от случайных, кратковременно проявляющихся ошибок, которые могут быть вызваны потерей контакта в электрических соединителях или нестабильной работой двигателя, сигнализатор включается через определенный промежуток времени после обнаружения неисправности ЭСУД. В течение этого промежутка система бортовой диагностики проверяет наличие неисправности.

После устранения причин неисправности сигнализатор будет выключен через определенное время задержки, в течение которого неисправность не проявляется, и при условии, что в памяти контроллера отсутствуют другие коды неисправностей, требующие включения сигнализатора.

Взаимозаменяемость

Данный вопрос довольно актуален, особенно принимая во внимание стоимость оригинальных изделий импортного автопрома. Но здесь не все так просто, приведем пример

В первых серийных моделях горьковского автозавода на инжекторные волги устанавливался ДМРВ БОШ (Bosh). Несколько позже импортные датчики и контролеры заменили отечественные изделия.

А –импортный нитевой ДМРВ производства Bosh (pbt-gf30) и его отечественные аналоги В — АОКБ «Импульс» и С – АПЗ

Конструктивно эти изделия практически не отличались за исключением нескольких конструктивных особенностей, а именно:

Диаметр провода, используемого в проволочном терморезисторе. У бошевских изделий Ø 0,07 мм, а у отечественной продукции – Ø0,10 мм.
Способ крепления провода, он отличается типом сварки. У импортных датчиков это контактная сварка, у отечественных изделий – лазерная.
Форма нитевого терморезистора. У Bosh он имеет П-образную геометрию, АПЗ выпускает приборы с V-образной нитью, изделия АОКБ «Импульс» отличаются квадратной формой подвески нити.

Все приведенные в качестве примера датчики были взаимозаменяемые, пока Горьковский автозавод не перешел на пленочные аналоги. Причины перехода были описаны выше.

Пленочный ДМРВ Сименс (Simens) для ГАЗ 31105

Приводить отечественный аналог изображенному на рисунке датчику не имеет смысла, поскольку внешне он практически не отличается.

Следует отметить, что при переходе с нитевых приборов на пленочные, скорее всего, потребуется менять всю систему, а именно: сам датчик, соединительный провод от него к ЭБУ, и, собственно сам контролер. В некоторых случаях контроль может быть адаптирован (перепрошит) под работу с другим датчиком. Такая проблема связана с тем, что большинство нитевых расходомеров посылают аналоговые сигналы, а пленочные – цифровые.

Следует отметить, что на первые серийные автомобили ВАЗ с инжекторным двигателем устанавливался нитевой ДМРВ (производства GM) с цифровым выходом, в качестве примера можно привести модели 2107, 2109, 2110 и т.д. Сейчас в них устанавливается ДМРВ БОШ 0 280 218 004.

Для подбора аналогов можно воспользоваться информацией с официальных источников, или тематических форумов. Для примера ниже представлена таблица взаимозаменяемости ДМРВ для автомобилей ВАЗ.

Таблица совместимости ДМРВ для модельного ряда ВАЗ

Представленная таблица наглядно показывает, что, например, датчик ДМРВ 0-280-218-116 совместим с двигателями ВАЗ 21124 и 21214, но не подходит к 2114, 2112 (в том числе и на 16 клапанов). Соответственно можно найти информацию и по другим моделям ВАЗ (например, Лада Гранта, Калина, Приора, 21099, 2115, Нива Шевроле и т.д.).

Как правило, не возникнет проблем и с другими марками авто отечественного или совместного производства (УАЗ Патриот ЗМЗ 409, ДЭУ Ланос или Нексия), подобрать замену ДМРВ для них не составит проблемы, это же касается и изделий китайского автопрома (КIA Ceed, Спектра, Спортейдж и т.д.). Но в этом случае велика вероятность, что распиновка ДМРВ может не совпадать, исправить ситуацию поможет паяльник.

Значительно сложнее обстоит дело с европейскими, американскими и японскими авто. Поэтому, если у вас Тойота, Фольксваген Пассат, Субару, Мерседес, Форд Фокус, Нисан Премьера Р12, Рено Меган или другое европейское, американское или японское авто, прежде, чем производить замену ДМРВ, необходимо тщательно взвесить все варианты решения.

Если интересно, можете поискать в сети эпопею с попыткой замены на Ниссане Альмера Н16 «родного» воздухомера аналогом. Одна из попыток привела к чрезмерному расходу топлива даже на холостом ходу.

В некоторых случаях поиск аналого будет оправданным, особенно, если принять во внимание стоимость «родного» волюметра (в качестве примера можно привести БМВ Е160 или Ниссан Х-Трейл Т30)

Датчик массового расхода воздуха (ДМРВ) ЗМЗ-405, 406, 409 6-и контактный АВТЭЛ (пленочный, оригинал) 20.3855-10, 5wk96351

Аналоги

Описание
Доставка и оплата
Вопросы-Ответы
Отзывы и рейтинг покупателей

1. Самовывоз
2. Курьером
3. Почтой России
4. Пункты выдачи
5. Транспортные компании

Адрес: ул. Мартовская, 8а (район Чкаловский, м-он Елизавет) — посмотреть адрес на карте, контакты и часы работы

Оплата при получении:

Наличными
Переводом на карту
Банковской картой
По счету (для организаций с НДС)

Важно. Перед получением товара, уточняйте его наличие по телефону +7 (343) 328-51-38 или оформите заказ на нашем сайте

Доставка курьером по Екатеринбургу и близлежащим городам

Оплата наличными по факту получения товара
Стоимость доставки по городу и близлежащим городам — 100-250 рублей
Бесплатная доставка по Екатеринбургу при заказе на сумму от 10 000 рублей.
Сроки и стоимость доставки уточняйте у менеджера РусАвто

Минимальный заказ и стоимость доставки смотрите в разделе Доставка

Минимальный заказ	Стоимость доставки	Бесплатная доставка от
Екатеринбург	1000	150	6000
Верхняя Пышма	3000	200	10000
Березовский	3000	200	10000
Арамиль	3000	200	10000
Ревда	5000	400	17000
Первоуральск	5000	400	17000
Полевской	7000	500	26000
Сысерть	7000	500	26000
Новоуральск	10000	600	34000
Невьянск	12000	700	37000
* не расспространяетсяна крупногабариные запчасти и товар по спец. цене

Доставка «Почтой России»

Предоплата 30% от стоимости товара ( Безналичный расчет по выставленному счету)
Остаток суммы наложенным платежом по факту получения вашего товара в почтовом отделении.
Услуги за доставку оплачиваются получателем по действующим тарифам «Почты России»

Почему мы просим частичную предоплату перед отправкой ? В нашей практике были случаи, когда отправленный наложенным платежом товар находился долгое время в почтовом отделении получателя и не забирался. Мы были вынуждены оплачивать хранение и нести дополнительные расходы за обратную пересылку невостребованного товара на наш склад.

Связанные обсуждения DTC

2003 Дакота 3.9л 4 × 4 P0100Я получаю этот код, но он недействителен для моего грузовика .. Это для датчика массового расхода воздуха. У меня датчик MAP, нет массового расхода воздуха. Заменил КАРТУ на всякий случай. Додж действительно сказал мне это сделать. Это можно очистить несколько раз с помощью считывателя, затем он останется и не очистится. Тогда грузовик не будет…
P0100,102,103,104,105 и 106 S-10 99 ‘4.3Коды датчиков MAF и MAP. Я сделал тест вольт на обоих. Казалось бы, у меня на земле 0в входит в КАРТУ. PCM выдает 4.7, но 3-й провод получает только 3.5, а не 5 В. Также получаю только 3 В на моем MAF, и я думаю, что 0 В там тоже на моей земле. Недавно заменил бензонасос и заземлил…
P0100, P0325 и P304 на Nissan Altima 97 ′У меня 97-футовый Nissan Altima с пробегом почти 200 км. Автомобиль был надежным, но он брыкает, колеблется и иногда умирает на низких оборотах. Коды проблем: P0100, P0325 и P0304. Неисправен ли датчик детонации из-за пропусков зажигания в двигателе? или я могу уйти, просто заменив датчик детонации на…
2004 коды SSR p0100 p0171 p0172 p0174 p0175 p0300 p0420 u1041Для начала у меня есть Chevrolet SSR 2004 года с пробегом 129,000 2014 миль. У меня проблемы с зимы 45 года. Это началось, когда я вышел, чтобы запустить SSR после того, как просидел в гараже при температуре ниже -0420. Началось нормально. Но как раз в тот момент, когда из нагревателя стало исходить тепло. П-XNUMX. Я выключился и ждал, пока не начнется весна …
2008 Mazda 3 мульти коды (P0167, P0033, P0100, P0169)Здравствуйте, у меня мазда 3 2008 года 110ч 1.6ди турбо. Моя машина была в порядке, но проблемы на 2 недели. Моя машина заводится нормально, мощность двигателя на холостом ходу сохраняется, но если я ускоряюсь, двигатель глохнет и отключается. Прежде чем я смогу без проблем перезапустить двигатель, но такая же проблема, если я ускорюсь. Диагностический ок …
расширенная дилема p0100 2002 ДакотаУ меня есть 02 Dakota, и мне пришлось проверять коды для испарителя и починить его. Сейчас нет контрольного индикатора двигателя… Но странный скрытый код, который я обнаружил в режиме «Dodge Enhanced». Двигатель выключен, но ключ включен, говорит P0100- датчик массового расхода воздуха – у меня его нет. Когда двигатель находится в рабочем режиме, в расширенном режиме я получаю круто…
99 NISSAN FRONTIER CODE P0100, и потеря оборотовЯ работаю над своим NISSAN FRONTIER XE 1999 года, проверьте, что код двигателя читается как P0100: Неисправность цепи массового расхода воздуха (MAF). Проверил проводку, нет ли потертостей и потерь в соединениях. Воздушному фильтру всего несколько месяцев. Когда вы сидите на холостом ходу, двигатель в порядке, как только вы начинаете снижать обороты. когда ты спускаешься …
Nissan Altima GXE P0100 и останавливается на холостом ходу… делает этоУ меня есть Nissan GXE 2001 года выпуска, купленный в 2005 году с пробегом 75000 миль на нем в то время. Сейчас у него почти 110000 миль. У меня регулярная замена масла каждые 3 месяца. Регулярное вращение шин и балансировка колес. Два месяца назад мне заменили насос охлаждающей жидкости. У меня сейчас новая проблема. В какой-то момент при повороте (в…
Chevy K1500 P0300 и P0100У меня 97 Chevy K1500, и я в безвыходном положении. Я начал работать на холостом ходу грубо, и я заменил свечи зажигания, это не помогло, лампа проверки двигателя периодически загоралась и гасла. Затем я обнаружил, что у меня плохой преобразователь, и заменил его. У меня не было грубого холостого хода, но было тяжело заводиться. Я не…
Тойота Ленд Крузер P0100; P0110; P1115; P1405Привет всем, Может кто мне поможет с этой комбинацией кодов неисправностей. Автомобиль: Toyota Land Cruiser 3.0 D4-D (2001 г.). Симптомы вождения: – небольшие колебания при разгоне, когда двигатель почти не заряжен (т. Е. Движется с постоянной скоростью 50 миль в час по ровной дороге). Это более заметно, когда en…

Принцип работы датчика расхода воздуха

Прибор устанавливается между воздушным фильтром и дроссельной заслонкой. Он определяет количество воздуха, проходящего во впускной коллектор двигателя.

Существует два конструктивных решения:

Механический (флюгерного типа) работает с помощью пластины определенного размера, соединенной с переменным резистором. Под напором воздуха пластина отклоняется, меняется сопротивление, в электронный блок управления двигателем поступает информация для правильного формирования топливной смеси.
Электронный датчик может быть проволочным (используется платина) или пленочным. Именно такие варианты в зависимости от экологического класса автомобилей, применяются на Газель Бизнес. Остановимся подробнее на схеме его работы.

Прибор представляет собой воздуховод, диаметр которого соответствует воздушной магистрали системы впуска автомобиля. Внутри располагается ряд электронных компонентов.

Принцип действия «термо-анемометрический». Что это означает на практике?

Основной элемент ДМРВ – элемент, сопротивление которого зависит от температуры. Его значение постоянно (в реальном времени) сравнивается с эталонным постоянным резистором, который работает в таких же условиях (расположен в непосредственной близости). Через термочувствительный элемент проходит воздух, в зависимости от интенсивности потока происходит охлаждение. Сопротивление меняется, элемент приходится нагревать электрическим током для соответствия эталонному резистору. То есть, мы получаем линейную зависимость тока и напряжения от объема проходящего через ДМРВ воздуха. Именно это значение анализируется модулем управления датчика. Информация передается в ЭБУ, в результате чего электронный мозг двигателя подбирает оптимальный состав топливно-воздушной смеси.

Алгоритм работы на первый взгляд кажется сложным, на самом деле это самая надежная и недорогая реализация датчика расхода воздуха. Основной термочувствительный элемент может быть проволочным (платиноиридиевый сплав) или пленочным. Второй вариант более точен, и применяется на автомобилях Газель с более высоким экологическим классом Евро 3. Например, ДМРВ Сименс (на иллюстрации).

Возможные неисправности контроллера и способы их устранения

В работе устройства может возникнуть несколько неисправностей:

Поврежден чувствительный элемент датчика — пленка или нить. Как правило, такая проблема возникает из-за износа. Отремонтировать такой регулятор теоретически возможно, но по факту это может отнять много времени и сил. Поэтому многие автолюбители просто меняют ДМРВ.
Засорился расходомер. Такая проблема обычно проявляется в результате длительной эксплуатации датчика. Засорение устройства, особенно при постоянно эксплуатации авто в городском режима — вполне нормальная ситуация. Проблему можно решить путем очистки расходомера или его замены.
Еще одна неисправность — повреждение контактов или их окисление. Повреждением может произойти в результате долговременной работы расходомера в условиях вибраций, а окисление может быть вызвано высокой влажностью или той же длительной эксплуатацией. В любом случае, повреждение штекера можно попытаться отремонтировать, но если не выйдет, разъем всегда можно заменить. Что касается окисления, то такую проблему можно решить путем зачистки контактов. Для этого может использоваться железная строительная или зубная щетка.
Повреждение проводки. Не совсем неисправность самого расходомера, но если на участке электроцепи произойдет обрыв, то устройство может перестать работать. Соответственно, это также отразится на работоспособности мотора (автор видео — канал Простое Мнение).

Какие симптомы позволяют определить неисправность расходомера:

на приборке появился индикатор, свидетельствующий о необходимости проверки двигателя;
автомобиль стал больше потреблять топлива;
на холостых оборотах мотор работает нестабильно, сами обороты постоянно плавают;
автомобилю требуется больше времени для набора скорости, динамика снижается;
мощность мотора в целом стала более слабой;
из-за неработающего расходомера водитель может столкнуться с трудностями запуска двигателя, в некоторых случаях его пуск вовсе не возможен.

Проверка регулятора на работоспособность

Диагностика кислородного датчика осуществляется так:

Сначала устройство нужно осмотреть. Если визуальная диагностика позволила определить дефекты девайса, то скорей всего, именно повреждения стали причиной его выхода из строя. Если это так, то устройство меняется.
Если ошибка показала обрыв цепи, то необходимо попытаться найти обрыв в проводке или повреждение электроцепи.
Отсоедините устройство от разъема питания, выполните визуальную проверку обоих штекеров — самого датчика и цепи подключения. Если на разъемах имеются следы ржавчины или отложений, окислений, то их можно попытаться зачистить. В том случае, если следы сильные и не отчищаются или при зачистке вы повредили контакты, то их следует заменить.
Если эти шаги не помогли вам выявить проблем, то для дальнейших действий вам потребуется тестер. Приготовьте мультиметр, подключите обратно датчик, запустите двигатель и прогрейте его до рабочей температуры, после чего заглушите.
Затем кислородный контроллер нужно будет опять отключить от разъема, после чего он соединятся с тестером.
Двигатель автомобиля опять запускается, теперь вам нужно сесть на место водителя и нажать на газ, чтобы увеличить обороты. Обороты должны держаться в районе 2500 в минуту.
Посмотрите на экран мультиметра — если значение приблизилось к 0.9 Вт, это говорит о том, что лямбда-зонд в исправном состоянии, он не требует замены. В том случае, если показания не поднялись выше 0.8 Вт, это свидетельствует о необходимости замены регулятора. Тогда вам остается только демонтировать его и заменить на новый.

Давления масла

Контроллер давления масла ЗМЗ представляет собой устройство, предназначенное для преобразования механического усилия в импульс. Этот импульс может иметь разное напряжение. После того, как блок управления расшифрует сигнал, он сможет узнать о точном давлении жидкости в системе. Как известно, подача расходного материала на трущиеся элементы ДВС производится разными методами.

Если уровень давления снижается, это может свидетельствовать о недостатке уровня расходного материала в системе. Значительно реже это говорит о том, что вышел из строя масляный насос. В этом случае трение между элементами и узлами силового агрегата будет увеличиваться, соответственно, это приведет к повышенному износу компонентов. А иногда это даже может стать причиной их заклинивания. Если датчик давления масла выходит из строя, его необходимо максимально быстро заменить.

Выводы

Если нет достаточных навыков в данной работе, то рекомендуется обратиться за помощью к специалистам на СТО.

Работу проводим на смотровой канаве или эстакаде. Головку блока цилиндров снимаем в сборе с дроссельным узлом, р есивером, топливной рампой, впускной трубой, выпускным коллектором и термостатом. Сбрасываем давление в топливной рампе (см. Замена топливного фильтра). Отоединяем клемму провода от «минусового» вывода аккумуляторной батареи. Сливаем охлаждающую жидкость из радиатора и блока цилиндров (см. Замена охлаждающей жидкости). Снимаем наконечники высоковольтных проводов со свечей зажигания (см. Проверка состояния и замена свечей зажигания) и вынимаем указатель уровня масла из направляющей трубки. Отсоединяем от сектора дроссельного узла наконечник троса привода дроссельной заслонки (см. Снятие привода дроссельной заслонки, замена троса). Затем отсоединяем от: • ресивера — трос привода дроссельной заслонки и шланг вакуумного усилителя тормозов (см. Замена прокладки ресивера); • отводящего патрубка рубашки охлаждения — верхний шланг радиатора (см. Снятие и установка двигателя); • термостата — нижний шланг радиатора и шланг подвода жидкости к насосу охлаждающей жидкости (см. Замена термостата); • патрубка головки блока цилиндров и отводящей трубы радиатора отопителя — шланги радиатора отопителя (см. Снятие и установка двигателя); • клапана продувки адсорбера — трубку, соединяющую клапан с адсорбером (см. Снятие элементов системы улавливания паров топлива); • топливной рампы — шланг подвода топлива (см. Снятие топливной рампы и форсунок); • выпускного коллектора — приемную трубу (см. Снятие приемной трубы) и щиток стартера (см. Замена прокладки впускной трубы и выпускного коллектора); Отсоединяем колодки жгута проводов системы управления двигателем от жгута проводов форсунок, датчиков температуры охлаждающей жидкости системы управления и указателя температуры охлаждающей жидкости, датчика положения коленчатого вала, датчика фаз, регулятора холостого хода, клапана продувки адсорбера (см. соответствующие разделы). Снимаем крышку головки блока цилиндров. Поворачиваем коленчатый вал до совмещения метки на звездочке распределительного вала с меткой на корпусе подшипников распределительного вала (см. Снятие распределительного вала и рычагов привода клапанов). Снимаем гидравлический натяжитель цепи привода ГРМ (см. Снятие гидравлического натяжителя цепи привода ГРМ).

Снимаем звездочку с носка распределительного вала, а цепь подвязываем проволокой. Снимаем распределительный вал и рычаги привода клапанов (см. Снятие распределительного вала и рычагов привода клапанов).

Головкой «на 13» отворачиваем болт крепления головки блока цилиндров, расположенный рядом с болтом вернего крепления кронштейна генератора.

Головкой E16 отворачиваем…

…десять болтов крепления головки к блоку цилиндров… …и вынимаем болты.

Снимаем головку блока цилиндров в сборе с термостатом, дроссельным узлом, ресивером, впускной трубой, топливной рампой и выпускным коллектором. Головку блока цилиндров можно также снять с двигателя, предварительно демонтировав впускную трубу и выпускной коллектор (см. Замена прокладки впускной трубы и выпускного коллектора).

Снимаем головку блока цилиндров без выпускного коллектора и впускной трубы.

Снимаем прокладку головки блока цилиндров. Перед установкой новой прокладки очищаем привалочные плоскости головки и блока цилиндров от остатков старой прокладки, отложений и масла. Шприцем с иглой или резиновой грушей удаляем масло и охлаждающую жидкость из отверстий блока цилиндров под болты крепления головки. Прокладку и головку блока цилиндров устанавливаем по двум центрирующим втулкам. Устанавливая головку на блок цилиндров, продеваем цепь проволокой через отверстие в головке. Установив болты крепления головки блока цилиндров, затягиваем их в порядке, показанном на рисунке.

Порядок затяжки болтов крепления головки блока цилиндров. Для обеспечения надежного уплотнения и исключения подтяжки болтов при техническом обслуживании автомобиля затягиваем их в четыре приема: 1-й прием — затягиваем болты 1–10 моментом 20 Н·м (2,0 кгс·м); 2-й прием — болты 1–10 затягиваем моментом 69,4–85,7 Н·м (7,1– 8,7 кгс·м), а болт 11 — моментом 31,4–39,1 Н·м (3,2–4,0 кгс·м). Затем доворачиваем болты 1–10 на 90° (3-й прием) и еще на 90° (4-й прием). Дальнейшую сборку проводим в обратной последовательности.
