Тормозная система автомобиля: устройство и особенности работы

Тормозные механизмы

Автомобиль замедляется при помощи двух типов тормозных механизмов:

• Барабанный тормоз – подавляющее большинство машин (в основном это бюджетные модели и представители среднего класса) оснащаются такими механизмами на задней оси. Они обладают высокой надежностью и стабильностью работы. В таких тормозах из-за износа колодок между фрикционной поверхностью и стенками барабанов образуется увеличенный зазор. В устройство механизма входит регулятор, который компенсирует это расстояние, перемещая колодки максимально близко к стенкам барабана. Процесс самоподводки механизма в основном происходит во время резкого торможения. Охлаждаются тормоза за счет ребер на самом барабане и большого количества металлических частей;
• Дисковый тормоз – используется на передней оси, а в спортивных машинах и авто класса премиум и выше задействуются и на задней оси. Суппорт с двух сторон зажимает тормозной диск. Такая схема требует меньше усилий для замедления колеса, поэтому данная система более эффективна по сравнению с барабанным аналогом. Из-за этого механизмы испытывают гораздо большие температурные нагрузки. На современных дисках делаются специальные бороздки, которые улучшают отвод тепла. Такие модификации называются вентилируемыми.

Эти два типа механизмов входят в устройство основной тормозной системы авто. Она работает в обычном режиме – когда водитель хочет остановить машину. Однако в каждом автомобиле есть и вспомогательные системы. Каждая из них может работать в индивидуальном режиме. Вот их различия.

Вспомогательная (аварийная) система

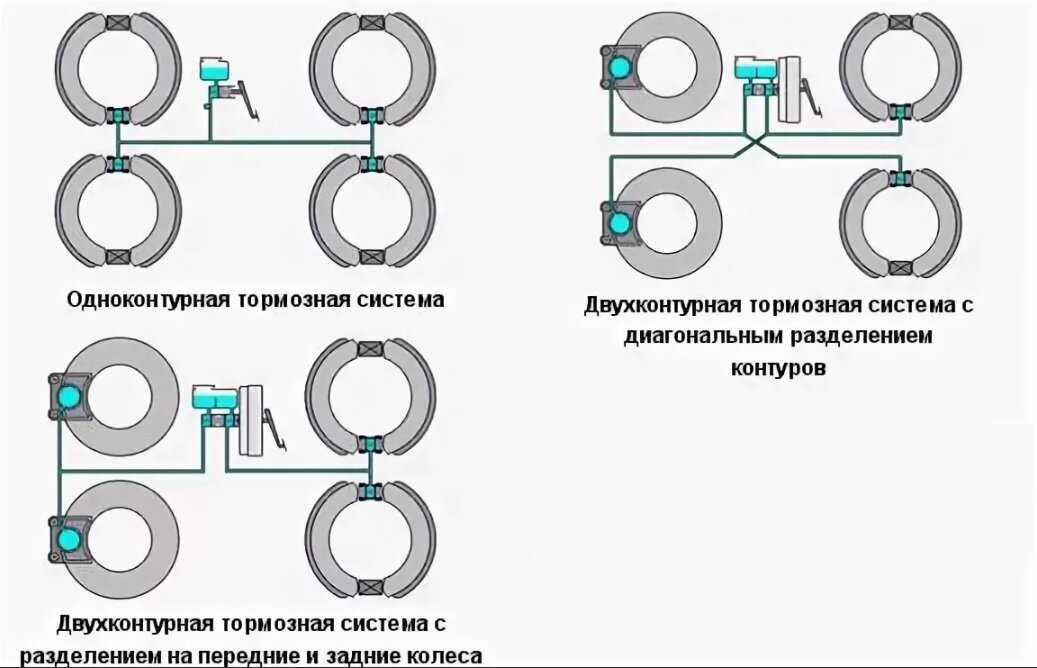

Вся магистраль тормозной системы разделена на два контура. Часто производители к отдельному контуру подключают колеса по диагонали автомобиля. Расширительный бачок, установленный на главном тормозном цилиндре, внутри на определенном уровне (соответствует критически минимальному значению) имеет перегородку.

Пока тормоза в порядке, объем тормозной жидкости выше перегородки, поэтому усилия от вакуума поступают одновременно на два рукава, и они работают, как одна магистраль. Если шланг разорвется или сломается трубка, уровень ТЖ понизится.

В поврежденном контуре давление невозможно создать, пока не будет устранена течь. Однако благодаря перегородке в бачке жидкость не вытекает вся, и второй контур продолжает работать. Конечно, в таком режиме тормоза будут работать в два раза хуже, но автомобиль не будет полностью их лишен. Этого достаточно, чтобы безопасно добраться до сервиса.

Стояночная система

Эта система в народе называется просто ручник. Ее используют, как противооткатный механизм. В устройство системы входит тяга (рычаг, расположенный в салоне возле рычага коробки передач) и трос, разветвленный на два колеса.

В классическом исполнении ручной тормоз активирует основные тормозные колодки задних колес. Однако бывают модификации, имеющие свои колодки. Эта система вообще не зависит от состояния ТЖ в магистрали или неисправности системы (неисправность вакуума или другого элемента основных тормозов).

Рекомендации по уходу

Тормоза велосипеда нуждаются в регулярном осмотре и техническом обслуживании. Особенно если байк часто эксплуатируется в неблагоприятных условиях. Самостоятельно чинить гидравлику при отсутствии опыта и навыков точно не стоит – лучше это дело доверить специалисту. Кроме того, нужно учитывать, что тормозная жидкость обсуждаемой системы крайне токсична – ее попадание на кожу может вызвать ожог.

Опытные владельцы и мастера по ремонту дают несколько важных советов, позволяющих продлить срок службы тормозного механизма:

1. Следите за состоянием тормозов. Грязь – это враг №1. Поэтому после катания по лесным тропам или под дождем нужно тщательно очищать систему и высушивать ее.
2. Ротор нужно чистить специальным средством.
3. Регулярно проверяйте степень затяжки болтов и креплений.
4. Следите за состоянием гидравлических линий и механизмов на предмет наличия подтеканий.

В любом случае, своевременная диагностика позволяет избежать ряда куда более серьезных проблем. Если вы не можете оценить состояние тормозов, отвезите велосипед в ближайшую мастерскую. Достаточно проводить комплексное ТО 1 раз в 6 месяцев. Если вы будете делать диагностику в начале сезона и по его окончанию, ваш байк будет служить вам долго.

Типы тормозных механизмов, применяемые в автомобилях

На подавляющем большинстве авто установлены тормозные механизмы фрикционного типа, работающие по принципу сил трения. Устанавливаются они непосредственно в колесе и конструктивно подразделяются на:

• барабанные;
• дисковые.

Существовала традиция устанавливать барабанные механизмы на задние колеса, а дисковые на передние. Сегодня в зависимости от модели могут ставиться одинаковые типы на все четыре колеса – или барабанные, или дисковые.

Устройство и работа барабанного тормозного механизма

Устройство системы барабанного типа (барабанный механизм) состоит из двух колодок, тормозного цилиндра и стяжной пружины, размещенных на щите внутри тормозного барабана. На колодки наклепаны или приклеены фрикционные накладки.

Тормозные колодки своими нижними концами шарнирно закреплены на опорах, а верхними – под воздействием стяжной пружины – упираются в поршни колесного цилиндра. В незаторможенном положении между колодками и барабаном имеется зазор, обеспечивающий свободное вращение колеса.

Необходимо отметить, что в приведенной конструкции износ передних и задних колодок происходит неравномерно. Дело в том, что фрикционные накладки передней по ходу движения колодки в момент торможения при движении вперёд прижимаются к барабану всегда с большей силой, чем задние. Как выход, рекомендуется менять колодки местами через определенный срок.

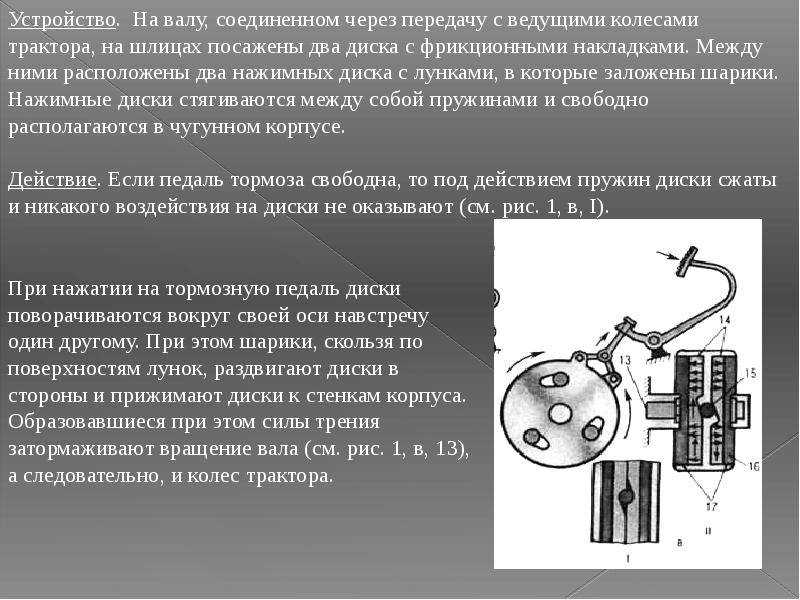

Тормозной механизм дискового типа

Устройство дисковых тормозов состоит из:

1. суппорта, закрепленного на подвеске, в теле которого размещены наружный и внутренний тормозные цилиндры (может быть один) и две тормозные колодки;
2. диска, который закреплен на ступице колеса.

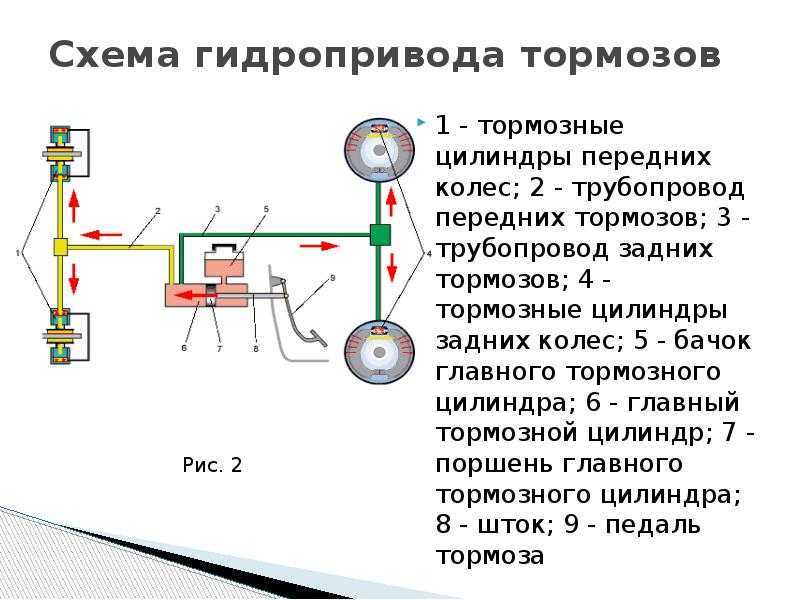

Гидравлическая тормозная система

Гидравлическая тормозная система является одной из самых важных систем современного автомобиля.  

Гидравлическая тормозная система может неудовлетворительно работать при попадании в нее воздуха. При удалении воздуха из тормозной системы соблюдают следующий порядок.  

В гидравлическую тормозную систему заливают специальные жидкости, обладающие особыми свойствами ( например, не разрушать резиновых деталей гидравлической системы, иметь строго определенную вязкость и пр. Смешивать тормозные жидкости разных сортов не рекомендуется.  

При работе гидравлической тормозной системы без компенсационного бачка, а также при разнице уровней напорного и рабочего цилиндров более 5 ж в величине усилия Рп, определяемого формулами ( 36) — ( 38), должно быть дополнительно учтено гидростатическое давление жидкости в трубопроводе. В большинстве тормозных устройств подъемно-транспортных машин перепад уровней напорного и рабочего цилиндров гидросистемы относительно невелик и обусловливает возрастание необходимого усилия на педали или рычаге управления не более чем на 3 — 5 %; при наличии компенсационного бачка давление столба жидкости в основном трубопроводе также компенсируется столбом жидкости от бачка до напорного цилиндра. Но в некоторых специальных конструкциях гидростатическое давление должно быть учтено.  

При работе гидравлической тормозной системы без компенсационного бачка, а также при разнице уровней главного и рабочего цилиндров более 5 м в величине усилия Рп, определяемого формулами (3.4) — (3.6), должно быть дополнительно учтено гидростатическое давление жидкости в трубопроводе. В большинстве тормозных устройств подъемно-транспортных машин перепад уровней главного и рабочего цилиндров гидросистемы относительно невелик и обусловливает возрастание необходимого усилия на педали или рычаге управления не более чем на 3 — 5 %; при наличии компенсационного бачка давление столба жидкости в основном трубопроводе также компенсируется столбом жидкости от бачка до главного цилиндра. Чтобы при отпущенной педали в трубопроводе не поддерживалось излишне высокое остаточное давление и обеспечивалось быстрое возвращение педали в исходное положение, она обычно снабжается возвратной пружиной, уравновешивающей момент от веса педали. Если в конструкции системы управления эта пружина не предусмотрена, то следует учесть давление в гидросистеме, создаваемое весом педали. В ряде конструкций это давление существенно меняет характеристику процесса торможения и размыкания тормоза.  

Для контроля гидравлической тормозной системы на автомобилях устанавливают различные сигнализаторы, показывающие падение давления в одном контуре тормозной системы или критическое снижение уровня тормозной жидкости. Сигнализатор, примененный на автомобилях Москвич и ГАЗ-3102 ( рис. 100), состоит из корпуса 5, поршней 1 и 2с уплотнительными резиновыми кольцами, шарика 4 и выключателя 3 контрольной лампы.  

Для заполнения гидравлических тормозных систем должна применяться однородная по составу и физическим свойствам тормозная жидкость.  

Применяют для заполнения гидравлических тормозных систем, автомобилей, эксплуатируемых в северных и восточных районах средней полосы СССР.  

Применяют для заполнения гидравлических тормозных систем автомобилей, эксплуатируемых в северных и восточных районах средней полосы СССР.  

Схема спидометра.

Для включения стоп-сигнала в гидравлическую тормозную систему установлен включатель, электрически связанный с лампами стоп-сигнала.  

Жидкости, применяемые для заполнения гидравлических тормозных систем автомобилей, называются автомобильными тормозными.  

Жидкости, применяемые для заполнения гидравлических тормозных систем автомобилей, называются автомобильными гидротормозными жидкостями.  

Принципиальная схема гидравлического привода самолетного узла.

На рис. 178 изображена принципиальная схема гидравлической тормозной системы автомобиля. Принцип работы этой системы заключается в передаче давления жидкостью от тормозной педали к разжимным устройствам колесных тормозов. Поршень 2, перемещаясь, сжимает возвратную пружину 4 и через перепускной клапан 5 вытесняет жидкость из главного цилиндра через магистраль в рабочие тормозные цилиндры 6, создавая необходимое рабочее давление. Поршни 7 под давлением жидкости перемещаются в рабочих тормозных цилиндрах и давят на тормозные колодки 8, прижимая их обшивки к рабочей поверхности барабанов, вследствие чего и происходит торможение колес. После прекращения давления на тормозную педаль поршень 2 под действием возвратной пружины стремится отойти в свое исходное положение.  

Конструкция тормозных колодок и материал изготовления

Современная тормозная колодка имеет многослойную структуру, в которой каждый слой отвечает за конкретную функцию. Производители стараются выпускать такие колодки, которые будут не только обеспечивать качественное торможение, но и осуществлять это с долей комфорта для водителя и пассажиров. Именно поэтому в конструкции колодки появились слои, способствующие снижению шума. Классическая структура колодки предусматривает наличие нескольких слоев, включая фрикционный, шумопоглощающий и адгезивный. Рабочие слои колодки располагаются на несущей пластине.

Основной функциональной частью, несущей на себе всю нагрузку, является фрикционный слой. Этот слой самый толстый и покрыт сверху небольшой прослойкой специального притирочного материала, обеспечивающего притирку колодки к поверхности диска после установки. Благодаря этому достигается большая площадь соприкосновения тормозной колодки с диском. Большинство производителей держат технологию изготовления и состав фрикционного слоя в секрете, так как от него напрямую зависят рабочие параметры колодки и эффективность торможения. В зависимости от преобладающего вещества в составе фрикционного слоя колодки представлены органическими, металлосодержащими и керамическими вариантами.

Органические тормозные колодки

Это самый распространенный вид колодок, имеющий в составе фрикционного слоя углеродную основу, чаще всего представленную графитом. Для достижения хорошего сцепления графит смешивают с рядом вспомогательных компонентов в виде бронзы, кевлара, стекловолокна, резины и ряда полимерных веществ. Отличительной особенностью колодок органического типа является их значительный износ и чувствительность к влаге.

Металлосодержащие колодки

Фрикционный слой таких колодок содержит в своем составе до 80% металлических компонентов. Такие колодки характеризуются высочайшей скоростью проведения тепла, а трение в них максимальное. Торможение достигается быстро, колодки не боятся высоких температур, но сильно вырабатывают тормозной диск.

Керамические тормозные колодки

Этот тип колодок является промежуточным вариантом, сочетающим в себе стойкость к износу, отличную теплопроводность и превосходные свойства сцепления с диском. Так как эти колодки «щадят» тормозной диск и не боятся экстремальных нагрузок и высоких температур, они нашли широкое применение в спортивных и гоночных автомобилях. Главным недостатком керамических колодок является их высокая стоимость.

Что такое стандарт ECE R90?

Эту маркировку часто можно увидеть на качественных колодках известных брендов. Это важный момент, свидетельствующий о том, что данная продукция изготовлена с использованием сертифицированных материалов и технологий и отвечает необходимым европейским стандартам качества. Следует учитывать, что дешевые китайские аналоги не имеют такой маркировки и, соответственно, могут подвести водителя в ответственный момент! Именно наличие надписи ECE R90 на самой колодке является знаком качества.

Признаки износа колодок и частые неполадки

Каждая марка и тип тормозных колодок имеют свои характеристики и периодичность замены. В зависимости от наличия шумопоглощающего и адгезивного слоя и исходной толщины фрикционной прослойки показатель критического износа, при котором требуется замена, колеблется в пределах 1-3 мм. Специалисты советуют заменить колодки еще до критического истирания, так как при очередном нажатии они могут просто раскрошиться на кусочки. Кроме того, следует следить за степенью износа тормозных дисков. При сильном износе диска катастрофы не произойдет, но тормозной путь может существенно увеличиться.

Признаком того, что колодки изношены и требуют замены, может стать появление скрипа и писка во время торможения. Дело в том, что датчик, называемый автомобилистами «пискуном», представляет собой тонкий слой металла во фрикционном слое и активируется при сильном износе от контакта с диском. Другими причинами скрипа и свиста во время торможения могут стать попадание влаги на колодку, заклинивание суппорта и изначально плохое качество колодки

Никогда не следует забывать, что тормозные колодки – главный элемент тормозной системы автомобиля, их важность огромна. Даже если нет времени на проверку и заботу о других системах авто, в случае с тормозной системой его нужно найти любой ценой

Выбирая тормозные колодки, следует руководствоваться параметрами, рекомендованными автопроизводителем, и слушать советы специалистов автосервиса. Не нужно ставить дорогую керамику на обычный автомобиль или экономить, устанавливая на мощное транспортное средство дешевые китайские колодки.

Обслуживание тормозных дисков и колодок

Износ и замена дисков

Износ тормозных дисков напрямую связан со стилем вождения автомобилиста. Степень износа определяется не только километражем, но и ездой по плохим дорогам. Также на степень износа тормозных дисков влияет их качество.

Минимально допустимая толщина тормозного диска зависит от марки и модели транспортного средства.

Основными факторами, указывающими на то, что передние или задние тормозные диски необходимо менять, являются:

• биение дисков при торможении;
• механические повреждения;
• увеличение тормозного пути;
• снижение уровня рабочей жидкости.

Износ и замена колодок

Износ тормозных колодок, прежде всего, зависит от качества фрикционного материала. Немаловажную роль играет и стиль вождения. Чем интенсивнее будет торможение, тем сильнее износ.

Передние колодки изнашиваются быстрее задних за счет того, что при торможении они испытывают основную нагрузку. При замене колодок лучше менять их одновременно на обоих колесах, будь-то задние или передние.

Неравномерно могут изнашиваться и колодки, установленные на одну ось. Это зависит от исправности рабочих цилиндров. Если последние неисправны, то они сдавливают колодки неравномерно. Разница в толщине накладок в 1,5-2 мм может говорить о неравномерном износе колодок.

Существует несколько способов, позволяющих понять, нужно ли менять тормозные колодки:

1. Визуальный, основанный на проверке толщины фрикционной накладки. На износ указывает толщина накладки в 2-3 мм.
2. Механический, при котором колодки оснащаются специальными металлическими пластинками. Последние по мере истирания накладок начинают соприкасаться с тормозными дисками, из-за чего скрипят дисковые тормоза. Причиной скрипа тормозов является истирание накладки до 2-2,5 мм.
3. Электронный, при котором используются колодки с датчиком износа. Как только фрикционная накладка сотрется до датчика, его сердечник соприкоснется с тормозным диском, электрическая цепь замкнется и загорится индикатор на приборной панели.

Прокачка заключительный этап ремонта

Когда вся система уже полностью перебрана и собрана, остается только лишь залить тормозную жидкость и правильно прокачать гидравлику. Прокачивают систему для того, чтобы выгнать из всех трубок и цилиндров пузырьки воздуха, которые мешают гидравлике работать правильно.

Способов, как производится прокачка гидравлических тормозов велосипеда, существует масса. Сделать это может каждый в домашних условиях, если хоть немного умеет обращаться с инструментами. Кто-то применяет шприцы, а кто-то использует старые и проверенные способы. Рассмотрим самый простой и проверенный временем вариант.

Для прокачивания тормозов понадобятся такие компоненты:

• прозрачная трубочка, подходящая по диаметру к болту прокачки;
• тормозная жидкость или масло, в зависимости от конкретной системы;
• необходимые ключи;
• банка или бутылка;
• кусок чистой ткани для поддержания чистоты.

Сперва нужно надеть прозрачный шланг на болт для прокачки, а другой его конец опустить в банку, где должно быть немного тормозной жидкости. Далее нужно открыть на рукоятке бачок с тормозной жидкостью и убедиться, что она находится на максимальном уровне. При необходимости жидкость нужно долить.

После этого можно начинать прокачивать дисковые тормоза на велосипеде. Несколько раз нажав на ручку тормоза, нужно ее зафиксировать в нажатом состоянии и одновременно открутить винт для прокачивания на тормозной машинке. При этом можно пронаблюдать, как из трубки пойдут пузырьки воздуха. После этого винт нужно сразу закрутить, а уже потом можно отпускать ручку и качать заново.

Эту процедуру нужно проделывать несколько раз, пока все система не станет работать так, как нужно. Это можно будет ощутить по жесткости тормозного рычага.

Видео, наглядно показывающее процедуру прокачки:

И еще один способ прокачки гидролинии для ленивых:

Назначение, классификация и предъявляемые требования

Назначение тормозного управления

Тормозное управление автомобиля служит для замедления его движения вплоть до полной остановки и для удержания на месте на стоянке.

Классификация тормозных механизмов

Принудительное замедление может осуществляться различными способами: механическим, гидравлическим, электрическим, внеколесным.

Наиболее широко используются фрикционные тормозные механизмы. На легковых автомобилях большого класса часто используются дисковые тормозные механизмы на передних колесах и барабанные колодочные на задних колесах. На грузовых автомобилях независимо от их грузоподъемности устанавливаются барабанные колодочные тормозные механизмы. Лишь в последние годы наметилась тенденция использования дисковых механизмов для грузовых автомобилей. Барабанные ленточные тормозные механизмы в качестве колесных в настоящее время не применяются совсем. В редких случаях их применяют как трансмиссионные для стояночной тормозной системы (МАЗ, Белаз-540)

Гидравлические и электрические тормозные механизмы используют как тормозо-замедлители. На ряде автомобилей тормозом-замедлителем является двигатель, впускной коллектор перекрывается стальной заслонкой.

Классификация тормозных приводов

Механический привод, состоящий из тяг и рычагов, применяют в основном в тормозных системах с ручным управлением ( вспомогательная тормозная система -,,стояночный- тормоз»).

В данном приводе для включения тормозного механизма используется мускульная энергия водителя. Простота конструкции и неизменная во времени жесткость механического привода делают его наиболее применяемым для стояночной тормозной системы.

Гидравлический привод применяется в рабочей тормозной системе легковых автомобилей и грузовых малой и средней грузоподъемности. В данном приводе усилие оси педали к тормозным механизмам передается жидкостью. Для включения тормозов используется мускульная энергия водителя. Для обеспечения водителю работы по включению тормозов нередко применяют гидравлический привод с вакуумным (ГАЗ-66) или пневматическим усилителем (Урал-4320).

В настоящее время начинают получать распространение гидравлический привод с насосом. В этом случае для включения тормозных механизмов и создания, необходимых для быстрого торможения автомобиля тормозных моментов на колесах используется энергия двигателя приводящего в действие гидравлический насос непосредственно, или через какой-либо агрегат силовой передачи автомобиля.

Пневматический привод широко используется в тормозной системе тягачей, грузовых автомобилей средней и большой грузоподъемности и автобусов. В тормозной системе с пневматическим приводом тормозные механизмы включаются за счет использования энергии сжатого воздуха.

На длиннобазных автомобилях и тягачах большегрузных автопоездов часто используются комбинированный привод гидропневматический. В данном приводе для увеличения тормозных усилий используется энергия сжатого воздуха, а передача их к тормозному механизму осуществляется жидкостью. Электрический привод необходим на автопоездах, так как при этом достигается наиболее простой способ передачи энергии на большие расстояния при весьма малом времени на срабатывания тормозной системы.

Требования к тормозным управлениям

1. Максимальный тормозной путь максимальное установившееся замедление в соответствии с требованиями ГОСТ 22895-95 г., для пассажирских автомобилей и грузовых автомобилей в зависимости от типа испытаний.

2. Сохранение устойчивости при торможении (критериями устойчивости служат: линейное отклонение, угловое отклонение, угол складывания автопоезда.)

3. Стабильность тормозных свойств при неоднократном торможении.

4. Минимальное время срабатывания тормозного привода.

5. Силовое следящее действие тормозного привода, то есть пропорциональность между усилием на педаль и приводным моментом.

6. Малая работа управления тормозными системами — усилие на тормозные педали в зависимости от назначения автотранспортного средства должно быть в пределах 500….7ОО Н, ход тормозной педали 80…180мм.

7. Отсутствие органолептических явлений (слуховых).

8. Надежность всех элементов тормозных систем, основные элементы (тормозная педаль, главный тормозной цилиндр, тормозной кран и др.) должны иметь гарантированную прочность, не должны выходить из строя на протяжении гарантированного ресурса, должна быть также предусмотрена сигнализация, оповещающая водителя о неисправности тормозной системы.

Сравнительные характеристики.

Барабанный вариант дешевле и проще в производстве. Он отличается эффектом механического самоусиления, который выражается в том, что при длительном давлении на педаль значительно увеличивается сила торможения. Это объясняется тем, что колодки внизу связаны одна с другой, и трение о барабан передней усиливает давление задней.

Но дисковый вариант меньше и легче, а его температурная стойкость лучше, из-за быстрого охлаждения

Также менять изношенные дисковые колодки проще, чем барабанные, что немаловажно, если вы производите ремонт сами

Надеемся, что вам было интересно, но это не последняя беседа о тормозах. Подписывайтесь на рассылку новостей и делитесь знаниями.

До скорой встречи!

Замена тормозных колодок

Плохая работа дисковых гидравлических тормозов может быть обусловлена следующими причинами:

• повреждение или загрязнение гидролинии или попадание внутрь ее воздуха;
• полное истирание тормозных колодок;
• загрязнение колодок или диска.

В первом случае требуется замена гидролинии или прокачка гидравлического тормоза, со вторым и третьим случаем разобраться проще.

Во-первых, внимательно осмотрите тормозные колодки. Все производители прописывают их минимальную толщину, при которой эффективность торможения не снижается. Кстати, неравномерность истирания левой и правой колодок говорит о том, что ротор не отцентрирован относительно калипера.

По мере истирания колодок клапаны придвигаются ближе к ротору, поэтому перед установкой новых колодок следует их слегка раздвинуть и заново отрегулировать их положение. Вся процедура замены состоит из следующей последовательности шагов: 1. Установите велосипед на ремонтный стенд и снимите колесо.

2. Удалите стопорное кольцо и выкрутите крепежный болт.

3. Вытащите старые колодки по направлению от оси втулки колеса. Запомните расположение возвратной пружины между колодками – она разжимает их после окончания торможения.

4. Тщательно очистите поверхность клапанов и внутренность калипера. Используйте специальную техническую ткань, не оставляющую ворсинок, и мягкий очиститель, например, изопропиловый спирт.

5. При помощи пластикового рычага, например, монтажки для замены камер, вдавите оба клапана в калипер. Чтобы правильно установить клапан, нужно надавливать на его центр, а не на край.

6. Установите между новыми колодками возвратную пружину и вставьте их в машинку.

7. Закрутите крепежный болт и установите стопорное кольцо.

8. Почистите тормозной диск и поставьте на место колесо. Проверьте правильность расположения ротора, колодок и работоспособность всей системы.

Общая схема работы тормозной пневмосистемы.

При запуске двигателя одновременно включается в работу компрессор. Он забирает атмосферный воздухи подает его в систему до момента достижения рабочего давления. Давление в системе определяет и ограничивает регулятор давления. Избыток воздуха направляется через выпускной клапан обратно в атмосферу. После регулятора давления воздух прогоняется через осушитель воздуха. Это устройство необходимо для фильтрации различных примесей и удержания паров атмосферной влаги. Сухой воздух обеспечивает безаварийную работу системы, особенно в морозное время. В большинстве систем регулятор давления и осушитель воздуха объединены в общий узел, оснащенный небольшим отдельным ресивером. Ресивер помогает осушителю выполнять функцию регенерации.

После осушителя воздух распределяется четырехконтурным защитным клапаном:

• в два независимых контура рабочей тормозной системы, оборудованных раздельными ресиверами;
• в контур стояночной и аварийной систем, оснащенный самостоятельным ресивером (через этот контур также происходит питание системы торможения прицепа);
• в контур питания дополнительных потребителей воздуха (пневмоподвески и других).

• Кроме разделения потока воздуха клапан обеспечивает:
• последовательное заполнение контуров сжатым воздухом.
• при падении в каком-либо давления ниже допустимого – герметичность в остальных.

Водитель осуществляет управление главным тормозным краном через педаль тормоза. Через полости тормозного крана воздух под давлением нагнетается в тормозные камеры передних колес, через управляющие элементы – тормозные камеры задних колес. Камеры штоками воздействуют на механизмы разведения (сжатия) тормозных колодок. Автомобиль тормозит.

В контуре стояночной и аварийной тормозных систем воздух из ресивера подается на ручной тормозной кран, который управляет подачей воздуха в энергоаккумуляторы, которые устанавливаются как правило на задние колеса. Посредствам ручного тормозного крана сбрасывается давление из такого аккумулятора. В результате, пружина воздействует на испонительные механизмы. Она принудительно давит на шток тормозной камеры, обеспечивая безопасную постановку грузового автомобиля на стоянку. Энергоаккумуляторы помогают избежать аварии во время движения. Когда давление системы упадет ниже допустимого, они тормозят машину.

Еще из ресивера контура стояночной и аварийной тормозных систем подается питание на кран управления тормозами прицепа. Пневматические системы автомобиля и прицепа соеденяются с помощью питающих соединительных головок. Управляющие сигналы в систему торможения прицепа параллельно поступают от тормозных систем автомобиля: рабочей, стояночной, аварийной.

При соединении тормозной системы прицепа с основной тормозной системой грузовика подключаются отдельно:

• питающая магистраль исполнительных механизмов,
• управляющая магистраль.

Если на прицепе стоят тормозные камеры, оснащенные энергоаккумуляторами, дополнительно собирается цепь управления секциями энергоаккумуляторов. По питающей магистрали сжатый воздух, минуя тормозной кран прицепа, наполняет ресивер прицепа. По управляющей магистрали пневмосигнал подается в цепь управления тормозным краном прицепа. В зависимости от расположения осей, прицепы оснащаются одним или двумя регуляторами тормозных сил. Эти устройства позволяют корректировать выходной сигнал с тормозного крана, исходя из загрузки прицепа. Отрегулированный сигнал поступает в антиблокировочную систему прицепа.

Антиблокировочные системы грузовика и прицепа контролируют процесс равномерного торможения колесами. Их работу обеспечивают:

• датчики угловой скорости колес,
• электромагнитные клапаны – модуляторы,
• электронный блок управления,
• сигнальные лампы.

Система контроля и сигнализации – это манометр, показывающий водителю давление в пневмосистеме (иногда два, по числу контуров рабочей системы), и индикаторные лампы разного цвета, через датчики, контролирующие работу системы и сигнализирующие о ее состоянии.

Тормозная пневмосистема грузового автомобиля технически сложный механизм. Тяжелая габаритная машина должна надежно и предсказуемо вести себя на любой дороге. Знание устройства, принципа действия составных частей и элементов тормозной системы поможет в правильном уходе за ней. В благодарность – тормоза не подведут водителя в экстремальной ситуации.

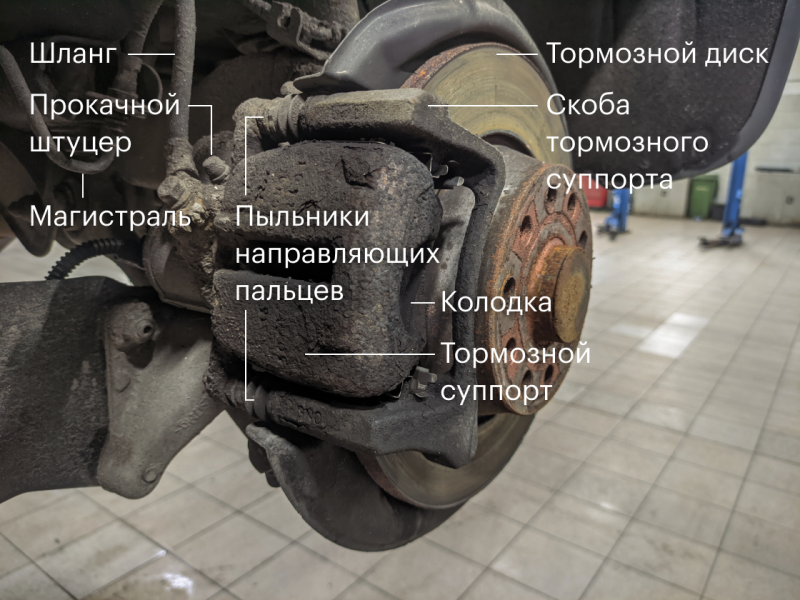

Как устроены дисковые тормоза

В большинстве современных автомобилей дисковые тормоза стоят и на передней, и на задней осях. Колодки направлены перпендикулярно к поверхности тормозного диска и работают на ровной плоскости диска.

Про тормозные диски и колодки мы написали отдельные статьи:

1. Тормозные колодки: зачем нужны, как правильно подбирать и когда менять.
2. Тормозные диски: как работают и какие бывают.

Тормозные суппорты бывают одно-двухпоршневые с плавающей скобой либо же четырех- или шестипоршневые с фиксированной скобой.

На легкие бюджетные автомобили ставят однопоршневые суппорты с плавающей скобой. Она держится и двигается в суппорте за счет подвижных направляющих — пальцев суппорта. В скобу устанавливают тормозные колодки.

Рабочий цилиндр тормозного суппорта расположен с внутренней стороны, это сильно экономит место и позволяет использовать колесные диски с небольшим вылетом. Суппорт с плавающей скобой используют и для машин потяжелее — небольших кроссоверов и минивэнов. В этом случае суппорт гораздо массивнее, поршень больше. В редких случаях в суппорте с плавающей скобой можно встретить два поршня.

Задние тормоза Фольксвагена Тигуана

Задние тормоза Фольксвагена Тигуана

В мощные и тяжелые машины ставят более эффективные тормоза с многопоршневыми суппортами. В их конструкции нет плавающей скобы, тормозной суппорт крепится к кулаку, колодки устанавливаются в него же.

Тормозные цилиндры расположены друг напротив друга, их обычно два, четыре или шесть. Чем больше поршней — тем больше рабочая площадь цилиндра, а значит, и тормозное усилие. Конструкция занимает больше места, приходится использовать диски с большим вылетом — рабочие тормозные цилиндры есть с обеих сторон тормозного диска.

Зато такое решение позволяет сделать вместо одного большого поршня на плавающем суппорте два или четыре маленьких с фиксированной скобой. Это дает возможность уменьшить диаметр тормозного диска, сохранив тормозное усилие, что актуально для внедорожников с высоким профилем шин и малым диаметром колесного диска. Многопоршневые суппорты также используются в спортивных и гоночных автомобилях.

На любом тормозном цилиндре есть прокачной штуцер. Он нужен для удаления воздуха из системы после ремонта.

Прокачка гидравлической системы

Причины «продувания» тормозов:

• большой ход ручки тормоза при нажиме;
• проваливание тормозного рычага;
• плавное движение ручки, после срабатывания тормоза.

Подготовительные работы:

• позаботиться о защите дисков и колодок от попадания масла;
• ослабить хомут тормозного рычага.

Использовать однотипную жидкость, которая залита в данную тормозную систему. Другой раствор увеличивает риск несрабатывания тормозов.

Последовательность действий:

1. Набрать в шприц жидкость.
2. Выгнать имеющиеся пузырьки воздуха.
3. Ввести раствор.
4. Во избежание выскакивания клапана из корпуса — воспользоваться специальной уплотняющей подкладкой.
5. Открутить входной ниппель и выполнить подачу жидкости, не допуская подтекания.
6. Простучать трубки, чтобы «выгнать» лишний воздух из корпуса основного цилиндра.
7. Закрыть входной ниппель и снять трубочку.
8. Закрутить пробку.
9. Поставить тормозную ручку в удобное положение.
10. Очистить рулевую систему от остатков масла специальным раствором или технической салфеткой без ворса.

Безопасность езды на велосипеде напрямую зависит от качества тормозов. Выбирая велосипеды с гидравлическими тормозами, пользователь не только наслаждается легким и быстрым торможением во время езды. Он так же заботиться о себе и окружающих, находящихся по-близости.

При правильной настройке и своевременной профилактике, гидравлические велосипедные тормоза считаются самыми надёжными, приятными в использовании и дорогостоящими.
