Техническое описание ПАЗ 3205
Двигатель. Мод. ЗМЗ-672-11, бензиновый, V-обр. (900), 8 цил., 92.х80 мм, 4,25 л, степень сжатия 7,6, порядок работы 1-5-4-2-6-3-7-8; мощность 88,3 кВт (120 л.с.) при 3200-3400 об/мин; крутящий момент 284,5 Н-м (29 кгс-м) при 2000-2500 об/мин; карбюратор К-135; воздушный фильтр инерционно-масляный.
Трансмиссия. Сцепление — однодисковое, привод выключения — гидравлический. Коробка передач 4-ступ., передат. числа: I-6,65; II-3,09; III-1,71; IV-1,00; ЗХ-7,77; синхронизаторы — на III и IV передачах. Раздаточная коробка (у ПАЗ-3206) 2-ступ. передат. числа: 1-1,963; 11-1,00. Карданная передача: у ПАЗ-3205 состоит из двух валов с промежуточной опорой; у ПАЗ-3206 — три карданные передачи: от двигателя к раздаточной коробке и от раздаточной коробки к мостам. Главная передача — одинарная, гипоидная, передат. число 6,83.
Колеса и шины. Колеса — дисковые, ободья 6.0Б-20 с бортовыми кольцами, крепление на 6 шпильках. Шины 8,25R20 (240R508), на ПАЗ-3205 — мод.К-84 или КИ-63, НС — 10, рисунок протектора — универсальный, давление, кгс/см. кв. : мод. К-84 — передние 6,0, задние 5,0; мод. КИ-63 — передние 6,1, задние 5,0. На ПАЗ-3206 — шины мод. К-55А; НС — 10, рисунок протектора — универсальный, давление, кгс/см. кв. : передние 6,0, задние 4,3. Число колес 6+1.
Подвеска. Зависимая, передняя — на полуэллиптических рессорах, два амортизатора, задняя — то же, с корректирующими пружинами, дна амортизатора. На ПАЗ-3206 передняя и задняя подвески — со стабилизатором поперечной устойчивости.
Тормоза. Рабочая тормозная система — двухконтурная, с: пневмогидравлическим приводом, барабанными механизмами (диаметр 380 мм, ширина накладок 100 мм), разжим — кулачковый. Стояночный тормоз — трансмиссионный — барабанный, привод — механический. Запасной тормоз — один из контуров рабочей тормозной системы. Давление в пневмоприводе тормозов 5,2-5,5 кгс/см . Имеется предохранитель против замерзания конденсата. Рулевое управление. Мод. МАЗ-5336-34000 10-60, рулевой механизм — винт с шариковой гайкой и сектор, гидроусилитель передат. число 23,55, ном. давление в усилителе 65-70 кг/см. кв. Люфт рулевого колеса при работающем усилителе до 150.
Электрооборудование. Напряжение 12 В, ак. батарея 6СТ-105ЭМС, генератор Г287 с встроенным выпрямителем и регулятором напряжения РР132, стартер СТ230-А, распределитель Р133-Б, транзисторный коммутатор ТК1 02, катушка зажигания Б116, свечи А11-3.
Если двигатель не заводится, но искра на центральном проводе есть.
В этом случае возможна неисправность бегунка трамблёра, то есть его пробой или перегорание сопротивления от радиопомех.
Для проверки бегунка на пробой достаточно разместить высоковольтный провод от катушки на трамблёр над бегунком и прокрутить двигатель стартером
При этом необходимо соблюдать меры предосторожности от поражения электротоком, оно не смертельно, но очень неприятно. Если между проводом и бегунком проскакивает искра, то бегунок необходимо заменить
Если искра не проскакивает, то проверьте исправность установленного в нём сопротивления.
В системе зажигания могут быть и другие неисправности, но при них двигатель заводиться будет, но работать будет неустойчиво или троить.
Блок питания и пара проводов — вот и всё, что представляет собой автомобильный коммутатор зажигания. Но с другой стороны, это довольно сложный и ответственный узел. Сегодня он продолжает эволюционировать, показывая всё лучший и лучший коэффициент выжигания горючей смеси. При этом передовые устройства способны эффективно работать и на АИ-93, повышая отдачу движка на низких оборотах.
Нет в наличии:
| № | Код детали | Наименование | Информация о детали |
| 1112-3844000 | Датчик аварийной температуры головок цилиндров (1112.3844) (покупная деталь) | Кол-во на 3309 1 Модель 1112 Группа Приборы Подгруппа 3844 Порядковый номер детали 000 | Нет в наличии |
| 1212-3832000 | Датчик указателя температуры головки цилиндра (1212.3832) (покупная деталь) | Кол-во на 3309 1 Модель 1212 Группа Приборы Подгруппа 3832 Порядковый номер детали 000 | Нет в наличии |
| 24-3724093 | Скоба | Кол-во на 3309 7 Модель 24 Группа Электрооборудование Подгруппа Электропровода Порядковый номер детали 093 | Нет в наличии |
| 298456-П | Штуцер К1/4″ датчиков давления масла | Кол-во на 3309 1 Покрытие без покрытия | Нет в наличии |
| 4301-3724174 | Провода | Кол-во на 3309 1 Модель 4301 Группа Электрооборудование Подгруппа Электропровода Порядковый номер детали 174 | Нет в наличии |
| 51-3506013 | Прокладка | Кол-во на 3309 21 Модель 51 Группа Тормоза Подгруппа Трубопроводы пневмотормозов Порядковый номер детали 013 | Нет в наличии |
| ММ355-3829010 | Датчик указателя давления масла ММ355 | Кол-во на 3309 1 Модель ММ355 Группа Приборы Подгруппа Датчик указателя давления масла Порядковый номер детали 010 | Нет в наличии |
| РС403Б-3729010 | Сигнализатор перегрева масла в двигателе РС403Б | Кол-во на 3309 1 Модель РС403Б Группа Электрооборудование Подгруппа 3729 Порядковый номер детали 010 | Нет в наличии |
Не можете найти необходимую деталь из группы Датчики на двигателе на ГАЗ-3309? Проконсультируйтесь у наших специалистов по телефону 8-800-700-19-88 или по эл. почте sales@din76 Мы обязательно вам поможем!
Всех приветствую! Давно не писал, да и не было повода, Газончик работал исправно ) пока не случилось ЭТО. В общем ехал уже пустой с развоза на базу, 80-85 км в час, ну короче все как обычно. И тут в раз как застучит сердечко Газончика да и так сильно и звонко!
Я сразу на датчик давления масла, давление 4 лампа аварийного давления масла не горит. Я сразу заглушил и на обочину. Первое что пришло в голову — отвалился глушитель. Вышел и полез осматривать выхлопной тракт. Все оказалось в норме. Завел еще раз и тогда уже понял что это в двигателе такие издаются душераздирающие стуки.
Думаю ну что делать, до Новосибирска 150 км, зоню механику, тот говорит, заведи и откручивай гайки на подачу топлива на форсунках. Я это сделал, на всех четырех работа менялась двигателя, троить начинал, значит поршня топливо зажигают. В итоге механ говорит заводи езжай так! Я В ШОКЕ!
Ну как можно так ехать! Ну начальство сказало а наше дело маленькое, как говорил Глымов из «Штрафбата» «наше дело телячье — обоссался и стой!». Короче поехал. Проехал 20 км и бобик сдох! Начал дымить черным дымом тяга пропала и тосол вообще закипел и выкинуло.
И только после этого решили таки за мной прислать Камаз. Ждал 4 часа. Утащили на жесткой сцепке.В голове грустные мысли, думаю все, капиталка.(((( Одно успокаивало, давление не пропало и меньше не стало, вода в поддон не пошла…На след день пришел в гараж, работы мало было поэтому на подменке не отправили.
Все думали капиталить, но один газон уже стоит разобран, поетому пока его не собирут мой ни ни! Руки у меня чесались уже да и не спокойно мне было, как же так… Короче решил скинуть клапанную крышку. Когда снял ее в лице и радость и недоумение… Обломило ось коромысел на четвертом цилиндре и крайнее коромысло вместе с обломком оси лежало себе спокойно в сторонке!
Как груз с плеч. Но мысли все равно не покидали меня. Вдруг еще какие последствия. Проехал же так 20 км!, , Вытащил штангу, она ровная. Снял полностью ось коромысел, молоточком постучал по клапану на котором обломило коромысло, он рабочий оказался, не завис.
Взял ось в сборе с того газика, что разобран на капиталке все собрал, клапана отрегулировал, 3 клапана зажатых было иииииии первый пуск, даже крышку не стал ставить… и сердечко ожило! Ни каких посторонних стуков бряков и т п. Все до собрал остальное и опасения все же было, а не выбило ли прокладку под головкой, хотя я ее недавно поменял на металлическую.
Залил воды, прогрел хорошо, никаких пузырьков нет вроде, поехал на пробный выезд, прокатился по трассе километров 15, все ГУД! Все как и было ДО поломки. Счастливый, довольный и со спокойной душенькой поехал домой. Вот уже как две недели покоряю дальше как и раньше просторы Новосибирской области доставляя пивасян в торговые точки, Газончик трудится исправно и Слава Богу! Всем всего хоршего и удачки на дорогах!
Датчики давления масла нужны, чтобы следить за состоянием системы смазки. Невнимательность к их сигналам может повлечь за собой значительную поломку двигателя и сложный дорогостоящий ремонт.
Описание

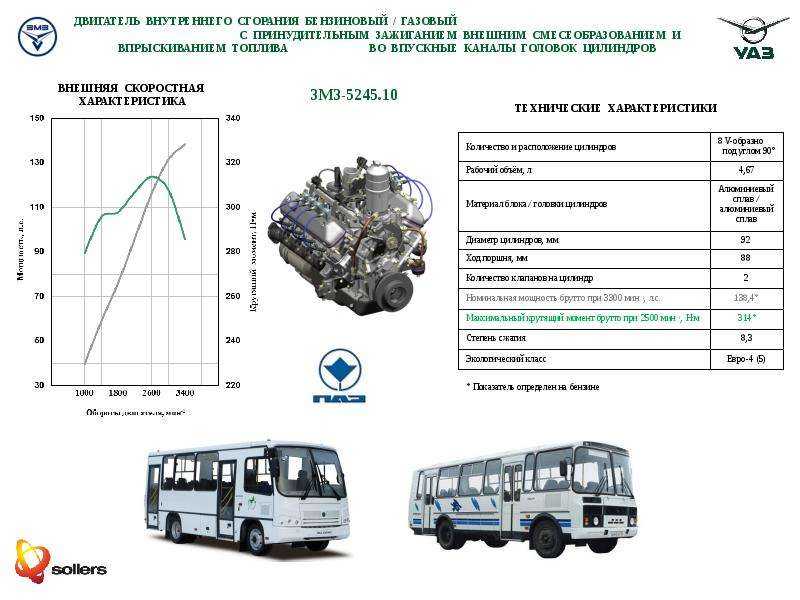

Двигатель ЗМЗ 5234 представляет собой 4-х тактный 8-ми цилиндровый карбюраторный силовой агрегат с верхним расположением клапанов и является дальнейшим развитием известных моторов ЗМЗ 511 и ЗМЗ 513. Распределительный вал расположен внизу V-образного блока цилиндров с углом развала 90 градусов.

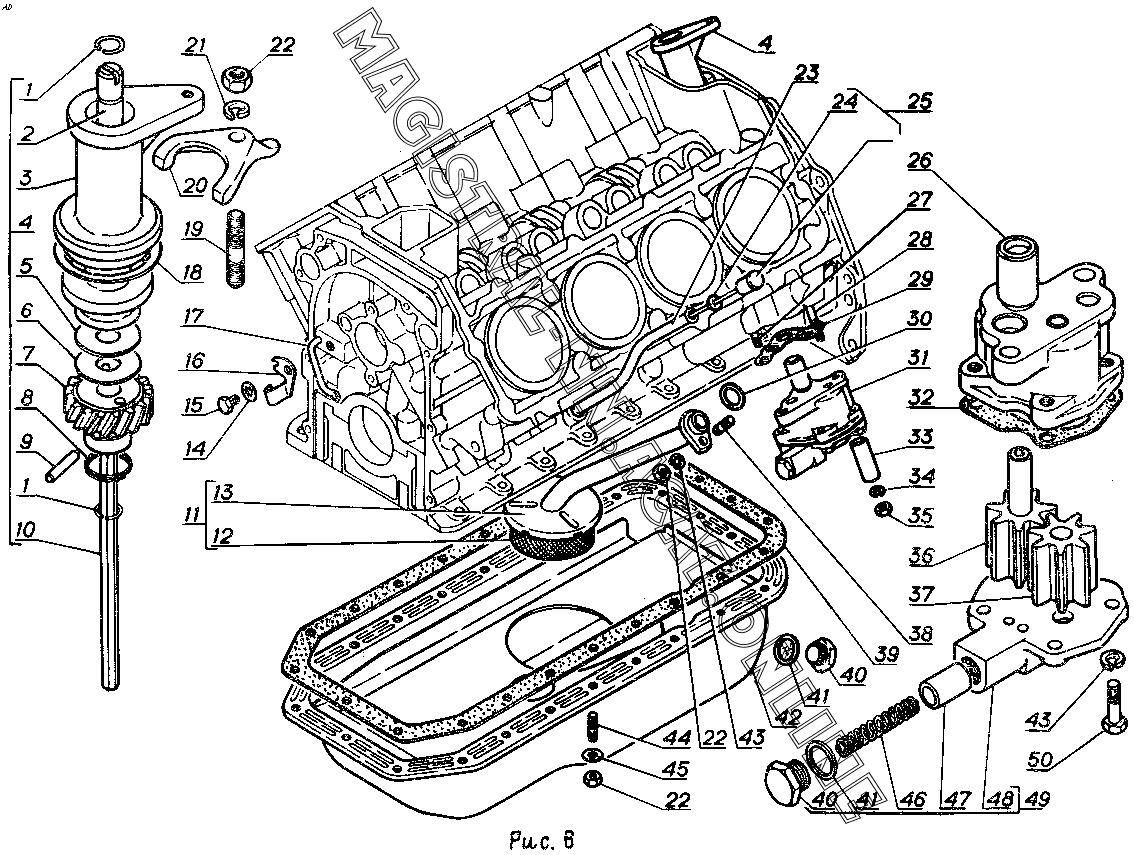

Блок цилиндров изготовлен из алюминиевого сплава, в котором установлены гильзы цилиндров. Последние снизу уплотнены медными кольцами, а сверху прижимаются головкой. Дополнительная жесткость блока обеспечивается тем, что его нижняя часть расположена на 75 мм ниже оси коленчатого вала. Головки блока цилиндров имеют высокотурбулентные камеры сгорания и впускные каналы винтового типа.
Коленчатый вал отлит из высокопрочного чугуна, а использование кованых шатунов способствует уменьшению веса двигателя. За счет увеличенного на 8 мм хода поршня конструкторам удалось увеличить объем цилиндров двигателя.
Степень сжатия компенсируется специальными проточками в днищах поршней.
Двигатель оснащен системой рециркуляции отработанных газов, что уменьшает токсичность выхлопа.
Как собрать проточный подогрев топлива и установить его на дизель своими руками
Свой интерес мы сосредоточим на классе электрических подогревателей. От жидкостных часто отказываются в силу невозможности подогревать на старте и отсутствия контроля за температурой на выходе из устройства. Конструкции, крепящиеся на выходной коллектор, располагают этими же весомыми минусами.
Способы реализации электроподогрева
Опыт показывает, что изготовить маршевый электрообогреватель в домашних условиях трудно – нужен мощный нагревательный элемент специфической конфигурации и надежная теплоизоляция. Особые требования по компактности устройства удовлетворить не менее сложно, куда проще воспользоваться фирменными решениями.
Автомашина-донор
Некоторые французские и корейские дизели комплектуются проточным подогревом топлива с завода. Взять их штатную конструкцию за основу – отличное решение. Вне зависимости от автопроизводителя конфигурация устройства стандартна, поскольку разработана одним и той же фирмой – Delphi. Однако найти деталь по оригинальному артикулу 9305-117B в продаже не представляется возможным. По кодам комплектующих отдельных машин единица доступна к покупке:
- 31394-H1950 (Hyundai-Kia) – 1 700 рублей.
- 1579.Y6 (Peugeot-Citroen) – 1 800 рублей.
Важная особенность устройства – способность функционировать в автоматическом режиме: при температуре топлива на входе выше +2°C автоматика отключает нагреватель. Суммарная мощность – 150 Вт. Диметр штуцеров – 10 мм.
Решения от профильных компаний
Для потребительской корзины всегда доступны универсальные подогреватели от фирм, специализирующихся исключительно на изготовлении средств обогрева автодизелей:
- Ручной ЭПТ-150С (НПП «Платан»), 12/24 В – 1 600 рублей.
- Ручной Sever-S MiniMax (CFH 007), 12/24 В – 2 900 рублей.
- Ручной Номакон ПП-101 (12 В)/ПП-102 (24 В) – 4 700 рублей.
- Автоматический Номакон ПП-201 (12В)/ПП-202 (24 В) – 6 800 рублей.
Конкуренцию штатному проточному подогреву холодного дизельного топлива по стартовой цене может составить только ЭПТ-150С. Российская модель предварительно прогревается за 5-10 минут и вступает в работу, обеспечивая разность по температуре между входом и выходом в пределах 15…20 °C.
В отличие от Delphi устройство может быть установлено на грузовые автомобили: на выбор три конфигурации штуцеров подсоединения: диаметры 8/10/12 мм. Недостаток – ручное управление. В основе – высокоресурсный керамический нагревательный элемент.
Еще один ближайший конкурент Delphi, но по функционалу – Номакон ПП-201/ПП-202. Белорусская разработка привлекает автоматическим режимом: при температуре топлива +5°C автоматика отключает нагревательный элемент. Легковой штуцер – 9 мм, грузовой – 12 мм. Минус явный – цена.
Установка электроподгрева
Суть установки электроподогревателя любой фирмы одинакова – интегрировать устройство в топливопровод. Поспешно резать трубки системы питания не стоит, лучше ознакомьтесь с рекомендациями производителей и механиков:
- Монтировать вблизи фильтра тонкой очистки топлива.
- Избегать применения обычных металлических хомутов.
- Устанавливать с использованием быстросъемных хомутов.
Идеальное решение – демонтировать «быстросъем» с фильтрующего элемента и установить его на вход в обогреватель. Выход нагревателя соединить с входом фильтра отрезком топливопровода с двумя быстросъемными хомутами.
Подключить проточный подогреватель дизельного топлива своими руками несложно, если руководствоваться главными правилами:
- Предусмотреть четырехконтактное ВАЗовское реле и предохранитель на 30А в схеме питания будь то автоматического или ручного устройства.
- Кнопка-выключатель «автомату» не помешает.
- Сечение проводов – не менее 4 мм2.
- Управляющий плюс должен появляться после включения зажигания.
Особенности монтажа электроподогрева Delphi
Особые рекомендации по установке подогревов профильных компаний приведены ими в полном объеме: по техчасти – трубопровод с двумя «быстросъемами», по электрочасти – замечаний никаких. Техническая составляющая мероприятий по монтажу
детали от Hyundai-Kia или Peugeot-Citroen идентична. Единственная рекомендация – подыскать в каталогах автомобилей шланг на 10 мм и смонтировать узел.
Сложные электротехнические моменты установочных мероприятий оборудования от Delphi наблюдаются по части поиска спецколодки. Необходим как пластмассовый корпус, так и контактные элементы. Комплексное решение от Hyundai-Kia под кодом 8999900026AS обойдется в 1 100 рублей. Дорого. Альтернатива – авторазборка или закупить новые компоненты поодиночке:
- Колодка 6541.S9 – 300 рублей.
- 2 клеммы 6541.Е6 – 100 рублей.
Модификации
ПАЗ-3205 — базовый вариант с одной автоматической дверью, карбюраторным двигателем ЗМЗ-5234.10 и пневмогидравлической тормозной системой. В настоящее время снят с производства.
ПАЗ-3205-10 — автобус, предназначенный для работе на сжатом газе, опытный экземпляр которого был выпущен в 1997 году. Газовые баллоны у этой машины спрятаны под специальным кожухом на крыше, установленном на месте третьего люка. Автобус так и остался опытным. Если вы задумываетесь о переводе автомобиля на газовое топливо, то этот сайт специально для вас — http://mirgaza.com.ua/.
ПАЗ-3205-20 — грузопассажирский вариант автобуса ПАЗ-3205, выпускающийся в нескольких вариантах с разным объёмом грузового отсека, который расположен в задней части кузова. Количество посадочных мест — 16. Задняя аварийная дверь в таких автобусах отсутствует — её функции выполняет дверь грузового отсека в задней панели. Объём грузового отсека может варьировать от 5,3 до 15 м³.
ПАЗ-3205-30 — автобус для инвалидов, оборудованный гидроподъёмником и креплениями для колясок. Был разработан в 1998 году и изначально носил индекс ПАЗ-3208.
ПАЗ-3205-40 — самоходное шасси на базе узлов и агрегатов автобуса ПАЗ-3205. В 70-80-е гг. XX века Советский Союз осуществлял значительные объёмы поставок самоходных шасси на базе автобуса ПАЗ-672 на Кубу, где заказчик монтировал на него свои кузова. В связи с прекращением выпуска 672-ой модели планировалось продолжить поставки шасси уже на базе ПАЗ-3205. Однако изменение политической обстановки не дало этим планам осуществиться — на Кубу было отправлено лишь незначительное число шасси ПАЗ-3205-40 перед распадом СССР.
ПАЗ-3205-50 — вариант «люкс», разработанный в начале 90-х годов. Первые опытные автобусы имели индекс ПАЗ-3205Т. От стандартных автобусов отличается установкой мягких нерегулируемых кресел в салоне на надстройке (подиуме), наличием багажных полок над сиденьями вдоль окон и багажного отсека объёмом около 2 м³ в задней части салона.
ПАЗ-3205-60 — северный вариант автобуса был разработан ещё в восьмидесятые годы, а первый опытный образец, называвшийся тогда ПАЗ-320501, появился в 1984 году. От базовой модели он отличается улучшенной термоизоляцией, двойным остеклением, полностью отгороженной от салона кабиной водителя. Система отопления калориферная — от радиатора и 3 отопителей, подключенных к системе охлаждения двигателя.
ПАЗ-3205-70 — изначально этот индекс был присвоен дизельному автобусу ПАЗ-3205, который появился в 1995 году. Однако вскоре его поменяли на ПАЗ-3205-07, а под индексом ПАЗ-3205-70 ныне выпускается школьный автобус. От базовой модели он отличается четырьмя ступеньками, из которых нижняя — выдвижная, сиденьями с полумягкой высокой спинкой, ремнями безопасности на каждом сиденье, кнопкой сигнала водителю возле каждого места. Также автобус оборудован полками для ранцев школьников, предусмотрено место для двух инвалидных колясок в сложенном состоянии. По периметру кузова нанесена светоотражающая полоса, а на крыше установлен мегафон.
ПАЗ-32051 — автобус с двумя автоматическими дверями для городских маршрутов и пневмогидравлической тормозной системой (расположение сидений в салоне у однодверных и двухдверных модификаций различается). В настоящее время снят с производства.
ПАЗ-32052 — опытный с одной широкой автоматической дверью для городских маршрутов. В серию не пошёл.
ПАЗ-32053 — автобус с одной автоматической дверью для пригородных маршрутов и пневматической тормозной системой с ABS.
ПАЗ-32053-20 — грузопассажирский автобус для перевозки строительных бригад и оборудования.
ПАЗ-32053-27 — грузопассажирский с дизельным двигателем ММЗ 245.7.
ПАЗ-32053-50П — автобус с одной автоматической дверью для пригородных маршрутов с улучшенным салоном.
ПАЗ-32053-57 — пригородный с дизельным двигателем ММЗ 245.7.
ПАЗ-32053-60 — автобус в северном исполнении.
ПАЗ-32053-67 — северный с дизельным двигателем ММЗ 245.7.
ПАЗ-32053-70 — школьный автобус.
ПАЗ-32053-77 — школьный с дизельным двигателем ММЗ 245.7.
ПАЗ-320538-70 — школьный в северном исполнении.
ПАЗ-32053-80 — ритуальный автобус.
ПАЗ-32054 — автобус с двумя автоматическими дверями для городских маршрутов, карбюраторным двигателем ЗМЗ-5234.10 и пневматической тормозной системой с АБС.
ПАЗ-32054-03 — автобус с двумя автоматическими дверями для городских маршрутов с дизельным двигателем Cummins B 3.9 140 CIV-1.
ПАЗ-3798 — изотермический фургон.
ПАЗ-3975 — передвижная лаборатория для комплексного обследования спортсменов на местах проведения соревнований. Модель была разработана по заказу Госкомспорта СССР в 1987 году.

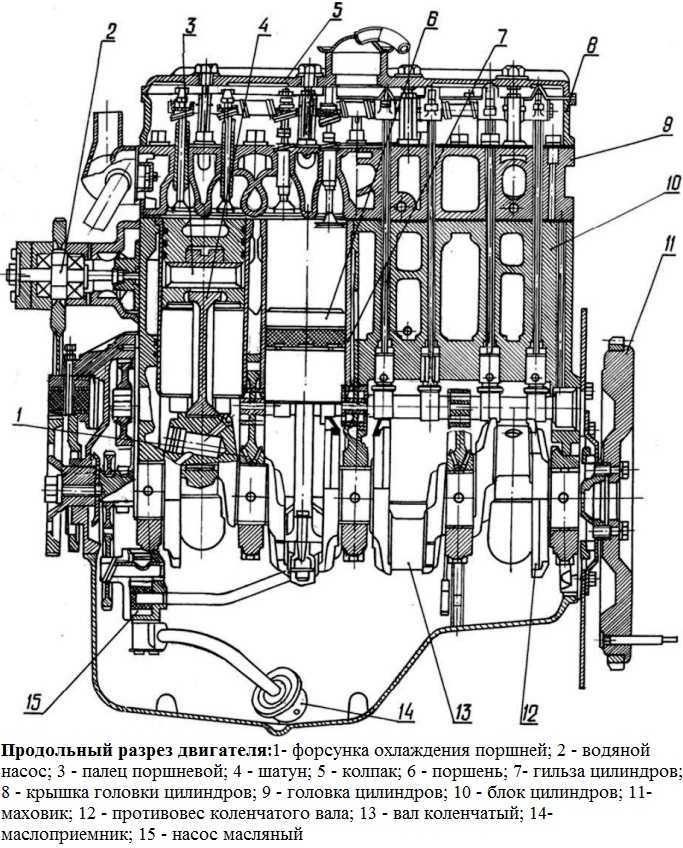

Головка блока цилиндров
Это чугунная отливка, имеющая во внутренних полостях клапаны впускные и выпускные. Впускные – с винтовым профилем. Для осуществления отвода тепла в головке цилиндров предусмотрены внутренние полости, для циркуляции охлаждающей жидкости. Сёдла клапанов головки цилиндров выполнены из сплава, имеющего жаропрочные и износостройкие свойства.
Сверху на головке цилиндров смонтированы стойки, ось коромысел + коромысла, крышка головки, впускной коллектор, и закрывающий клапанный механизм колпак крышки. Слева (со стороны топливного насоса) находятся четыре форсунки в головке, а также четыре свечи накаливания; справа – закреплён выпускной коллектор. Уплотняет соединение головки и блока цилиндров прокладка из безасбестового полотна, которое армировано перфорированным стальным листом.
Крупным производителем резинотехнических автокомпонентов для двигателей ММЗ-Д240, Д245 с 1993 года является торговая марка Балаково Запчасть. Предприятие специализируется на выпуске автозапчастей из резины, силикона и термопластичного полиуретана, располагается в городе Балаково, Саратовской области.
Особенности системы охлаждения Д-245

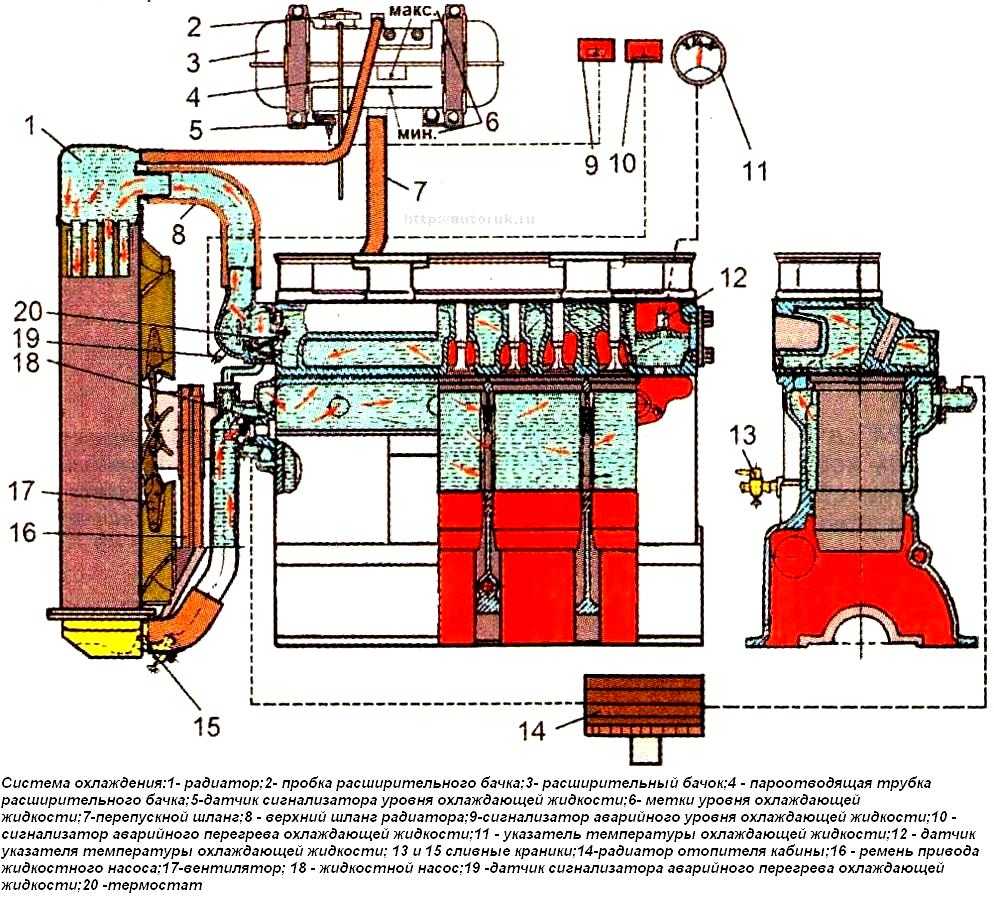

Схема системы жидкостного охлаждения дизеля с принудительной циркуляцией охлаждающей жидкости от центробежного насоса показана на рисунке 1
