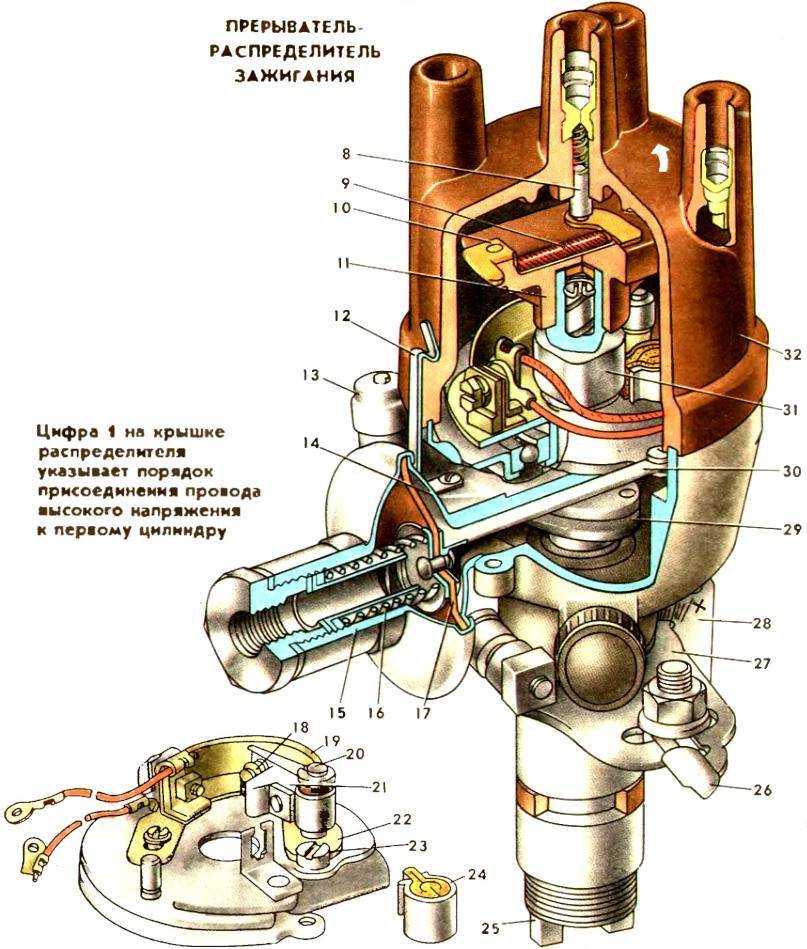

Устройство трамблера и принцип работы

Система зажигания уаз 469. описание, как настроить разновидности

Что приобрести

По сути, купить нужно немного, а если у вас исправный трамблер и катушка, то перечень покупок и вовсе будет минимальным.

Итак, нужно купить:

  1. Датчик Холла;
  2. Высоковольтные провода (лучше силиконовые);
  3. Коммутатор от ВАЗ 08 .

Для перенастройки и эксплуатации вам потребуется и новая схема проводки УАЗ 31514,которая приведена ниже на фото, и которую вы можете распечатать для удобства.

Вы также можете сделать систему зажигания более мощной, модернизировав ее с помощью сразу двух комплектов:

  1. Двух коммутаторов;
  2. Двух датчиков Холла;
  3. Двух катушек зажигания.

При таком подходе каждая подсистема будет отвечать за искрообразование сразу 2-х цилиндров:

  • Первого и третьего;
  • Второго и четвертого.

Чаще всего столь серьезной переделке подвергают автомобили УАЗ, которые принимают участие в соревнованиях, либо используют профессиональные рыбаки и охотники. На представленном ниже видео рассказывается о работе двигателя с подобной системой.

Блог про Уаз

На неработающем двигателе УМЗ-421 установочный угол опережения зажигания в конце сжатия в первом цилиндре должен быть 5 градусов до верхней мертвой точки. При этом вторая метка на демпферной части шкива коленчатого вала двигателя должна находиться напротив ребра-указателя крышки распределительных шестерен.

Установка угла опережения зажигания на двигателе УМЗ-421.

— снять крышку датчика-распределителя; — вывернуть свечу зажигания первого цилиндра; — закрыть пальцем отверстие для свечи первого цилиндра; — повернуть коленчатый вал двигателя до начала выхода воздуха из-под пальца

Это произойдет в начале такта сжатия; — убедившись, что сжатие началось, осторожно поворачивая вал двигателя, совместить отверстие на шкиве коленчатого со штифтом на крышке распределительных шестерен; — убедившись, что электрод бегунка установлен против вывода на крышке, помеченного цифрой «1», вывод для провода зажигания свечи первого цилиндра, затянуть болты, чтобы указатель октан-корректора датчика-распределителя совпал со средним делением октан-корректора; — ослабить болт крепления пластин октан-корректора к корпусу датчика-распределителя; — придерживая пальцем на бегунок против его вращения, для выбора зазоров в приводе, медленно повернуть корпус до совмещения метки на роторе и острия стрелки на статоре датчика-распределителя; — затянуть болт крепления пластины октан-корректора к корпусу датчика-распределителя и установить крышку датчика-распределителя на место; — установить высоковольтные провода в крышку датчика-распределителя в соответствии с порядком работы цилиндров 1-2-4-3, считая против часовой стрелки

После каждой установки угла опережения зажигания проверить точность установки зажигания, прослушивая двигатель при движении автомобиля. Для этого :

— прогреть двигатель до температуры 60-90 градусов, двигаясь на прямой передаче по ровной дороге со скоростью 20-40 км/час; — дать автомобилю разгон, резко, до отказа, нажав на педаль дроссельных заслонок; — если при этом будет прослушиваться незначительная и кратковременная детонация, то установка момента зажигания сделана правильно; — при сильной детонации повернуть корпус датчика-распределителя на одно деление шкалы октан- корректора против часовой стрелки, каждое деление шкалы соответствует повороту коленчатого вала на угол 4 градуса; — при полном отсутствии детонации повернуть корпус датчика-распределителя на одно деление по часовой стрелке.

После корректировки момента зажигания проверить его правильность, прослушивая двигатель при движении автомобиля. Необходимо зажигание отрегулировать так, чтобы при большой нагрузке двигателя прослушивалась лишь легкая детонация. При раннем зажигании, когда слышна сильная детонация, может быть пробита прокладка головки блока и могут прогореть клапаны и поршни. При позднем зажигании резко растет расход топлива и двигатель перегревается.

Точная установка зажигания с помощью стробоскопа.

Более точная установка угла опережения зажигания производится с помощью стробоскопа. Для этого следует:

— присоединить датчик стробоскопа к проводу высокого напряжения свечи первого цилиндра; — завести и прогреть двигатель; — проверить двигатель и при необходимости отрегулировать частоту вращения коленчатого вала на холостом ходу в пределах 700-750 оборотов в минуту; — включить стробоскоп и направить его на ребро-указатель на крышке распределительных шестерен, при этом должны быть видны ребро-указатель и три неподвижных метки на шкиве-демпфере коленчатого вала.

При правильно установленном зажигании напротив ребра-указателя должна находится зона между первой и второй метками шкива-демпфера. Если положение ребра-указателя и меток не соответствует указанному, то необходимо ослабить болт крепления датчика-распределителя к корпусу привода и при работающем двигателе и включенном стробоскопе поворачивать корпус датчика-распределителя до оптимального положения ребра-указателя и меток.

источник

Движение без помех: выставляем зажигание на УАЗ

Работа двигателя автомобиля невозможна без правильно установленного момента зажигания. Снимите с распределителя зажигания крышку. Например, для автомобиля ВАЗ-2106 коммутатор можно установить в свободное место между бачком омывателя и левой фарой. Просверлите 2 дырки и прикрутите коммутатор саморезами. Правильная установка угла опережения зажигания в бесконтактной системе зажигания дает возможность эксплуатировать автомобиль в комфортных условиях. Установите коленчатый вал в положение, которое соответствует углу опережения зажигания в 5 градусов. Проверьте порядок подсоединения высоковольтных проводов цилиндров двигателя.

Система зажигания – основополагающее начало для нормальной работы автомобильного двигателя. Если какие-то действия были неверными, это отразится при запуске двигателя стартером, движении автомобиля. А всего-то нужно скорректировать подачу искры – правильно установить зажигание на бесконтактной системе. Затягиваем болт при указателе на корпусе датчика-распределителя. Обязательно проверяем, как установлены провода зажигания к свечам, с учетом порядка работы цилиндров 1-2-4-3. В случае отсутствия детонации увеличиваем угол опережения зажигания.

Служит для включения и выключения тока в первичной цепи системы зажигания и для включения стартера.

Читать также: Разборка азия в нижнем

Трамблер УАЗ считается одним из важных компонентов системы зажигания в транспортном средстве. Что представляет собой схема подключения электронного или бесконтактного зажигания, на УАЗ 417, как переделать контактное зажигание на бесконтактное? Почему греется катушка и как произвести регулировку и настройку угла опережения? Также система зажигания может быть электронной. В первую очередь вы должны зафиксировать свой автомобиль на одном месте, для этого потяните за рычаг стояночного тормоза.

Установку зажигания необходимо производить в случае снятия с двигателя распределителя зажигания или при нарушении опережения зажигания. ВМТ по метке на шкиве коленчатого вала двигателя (рисунок 15.13). В системе зажигания возможны следующие характерные неисправности: система зажигания не работает, система зажигания работает с перебоями, нарушен момент зажигания.

Это и будет начало хода сжатия в 1-м цилиндре. 5. Заверните стопорный винт и вторично проверьте зазор между контактами. 6. Установите ротор и закрепите крышку распределителя.

С помощью аварийного вибратора бесконтактная батарейная система зажигания УАЗ может работать в случае отказе или поломки транзисторного коммутатора или катушки статора датчика-распределителя. Для перехода на работу с аварийным вибратором необходимо отсоединить провод от клеммы КЗ коммутатора и подсоединить ею к выводу аварийного вибратора.

Это видно не только при пуске двигателя стартером, но и при самом движении автомобиля. После, нужно проверить установку проводов зажигании согласно основному порядку работы цилиндров один-два-четыре-три, отсчитывать следует против (час.стр). После того как вы установили зажигания нужно проверить правильность его установки в движении.

Схема контактной системы зажигания

  • Замок зажигания. Замок зажигания обычно располагается на рулевой колонке или панели управления. Он контролирует протекание тока между аккумулятором и системой зажигания.
  • Аккумулятор. Когда двигатель не работает, источником электричества является аккумулятор. Он также дополняет электричество, вырабатываемое генератором,если тот выдает менее 12 вольт.
  • Распределитель. Распределитель направляет поток тока высокого напряжения от катушки через ручку распределителя зажигания по очереди к каждой из свечей зажигания.
  • Конденсатор. На корпусе распределителя зажигания крепится устройство под названием конденсатор. Оно обеспечивает отсутствие искры между разомкнутыми контактами прерывателя, что привело бы к обгоранию поверхности контактов.
  • Свеча зажигания. Ток высокого напряжения проходит по центральному электроду свечи. Затем, в зазоре между центральным и боковым электродами образуется искра, поджигающая топливную смесь в цилиндре.
  • Привод. Обычно распределитель приводится напрямую от распредвала. Скорость его вращения составляет 1/2 скорости вращения коленвала.
  • Катушка. Катушка состоит из металлического корпуса, в котором находятся 2 изолированных обмоточных провода, намотанных на сердечник из мягкой стали. Сжатие магнитных полей вокруг первичной обмотки создает во вторичной обмотке ток высокого напряжения, который через распределитель идет к свечам зажигания.

Установка распределителя зажигания

Предварительно нужно снять крышку с нового трамблера. Перед началом установки проверьте контакты, при необходимости откалибруйте зазор. Для выполнения этого мероприятия понадобиться аналогичный набор инструментов, как идля демонтажа механизма.

Подключите к крышке распределителя контакты высоковольтных проводов в соответствии с установленным порядком работы цилиндров. Ротор вращается в направлении часовой стрелки, а номера цилиндров указываются на поверхности блоков и крышке распределителя.

К новому трамблеру подсоедините низковольтные провода. Удерживая коленчатый вал от проворачивания, вставьте трамблер в гнездо. В завершении зафиксируйте все крепежные элементы, при необходимости откорректируйте угол опережения.

Система зажигания Мерседес

Мерсовский трамблер

На немецком автомобиле используются две системы – EZL и TFZ. В первом случае система включает обязательные компоненты систем зажигания, электронно-регулировочное устройство ECU с регуляторами и исполнительными механизмами разного типа.

TFZ-система отличается способом определения момента зажигания. В данном случае за это отвечает датчик, установленный прямо в трамблер. Это решение вполне удачное, ведь оно дает возможность эффективнее выставлять УОЗ.

Чтобы снять крышку трамблера с устройств, функционирующих по схеме TFZ, следует повернуть фиксаторы-крепежи на ¼ оборота.

Трамблер TFZ и EZL установлен бывает вертикально. Их местоположение – сбоку от блока цилиндров силовой установки.

УАЗ 31512 Буцефал › Бортжурнал › «Подводное» зажигание. Ч1 «Переделка контактного трамблера»

Пока «родной» двигатель все еще стоит под капотом Буцефала

, решено было доработать его систему зажигания со старой, бесконтактной, на систему основанную на двух датчиках Холла, называемую в народе«подводной» .

Строится эта система будет на базе контактного трамблера. Сразу оговорюсь, что после всех переделок все это заработало, так что камнями за порчу трамблеров и материалов в меня не кидать:)

Итак, начнем по порядку)

Сама переделка кажется довольно разумной и заманчивой, сейчас попробую объяснить почему. Во первых, система более надежна чем контактная, ввиду меньшего количества деталей (нет «бегунка», контактной группы, нет крышки трамблера и тд). Во вторых, у данной системы намного лучше, качественнее и сильнее «искра», ввиду меньших потерь (В.В. провода идут сразу с катушки на свечи). Ну и в третьих, система не боится воды, трамблер может работать полностью под водой, ведь датчики Холла не боятся воды, что, согласитесь, именно для внедорожника довольно большой плюс!

Единственным слабым звеном данной системы являются сами датчики Холла, которые не славятся своей надежностью, но стоят они копейки и меняются за минуту. Наверно, в сравнении с контактной и бесконтактной минусов у нее больше нет, только лишь одни плюсы.

Что необходимо для переделки и каков минимальный бюджет переделки?

Если все делать самому, то можно уложится в сумму около2тр . В эту сумму входят:

Катушки зажигания с ЗМЗ-406 (2 штуки)’

‘вместо двух ЗМЗшных катушек можно использовать модуль зажигания с вазовского переднего привода.

Далее же можно воспользоваться подручными в гараже материалами:

— Изолента — Материал для изготовки пластины — Магнитящийся материал для изготовления «бабочки» (помни, датчики Холла не работают с немагнитным материалом!) — Материя, с помощью которой все это все закрепится на «вале» трамблера:) — Прямые руки (ну или хотя бы чтобы росли не из ж»пы из плеч) (2 штуки) — Энтузиазм и готовность встретить на своем пути боль и разочарование нехилые трудности(+100500 штук) — Пытливый ум (хватит и 0.5 штуки)

Как проверить трамблер

Для выявления различных видов неполадок в работе трамблера проводятся те или иные диагностические процедуры — причем многие из них можно выполнить и самостоятельно:

  • при подозрении на неполадки с крышкой ее достаточно осмотреть при хорошем освещении на предмет механических повреждений, стертых контактов, следов конденсата или воды. Чтобы диагностика была максимально точной, рекомендуется снять крышку трамблера и очистить ее внутреннюю и внешнюю поверхности. Особенно внимательно нужно проверить внутреннюю часть: осмотрите контакты на наличие графитовой пыли, а также графитовый стержень. Клеммы не должны быть обуглены, кнопка бегунка должна быть в рабочем состоянии. При обнаружении любого повреждения следует как можно скорее заменить деталь;
  • для проверки вакуумного регулятора его придется разобрать — диафрагма устройства скрыта под защитным кожухом. После разбора осмотрите ее на наличие повреждений и следов грязи;
  • проверка конденсатора выполняется мультиметром в режиме не более 20 микрофорат. При отклонении его показаний от заводских следует заменить конденсатор;
  • неисправности ротора трамблера диагностируются следующим образом: снимите крышку трамблера и поднесите к его бегунку центральный кабель катушки зажигания — появление искры будет свидетельствовать о пробитом роторе.

Для более точной диагностики и последующего ремонта трамблера вашего автомобиля рекомендуется обращаться к квалифицированным мастерам.

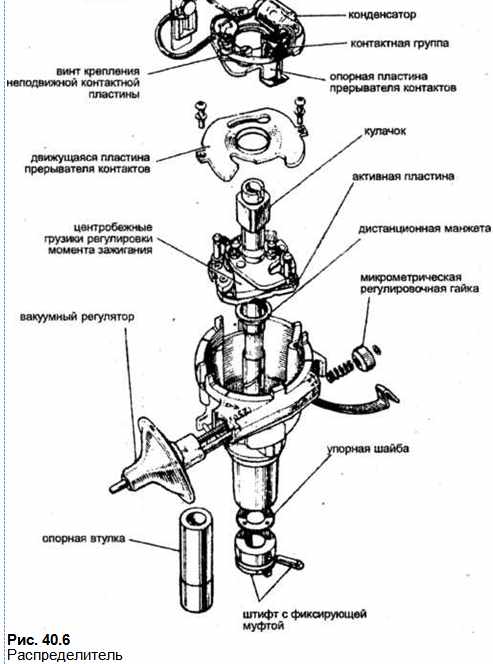

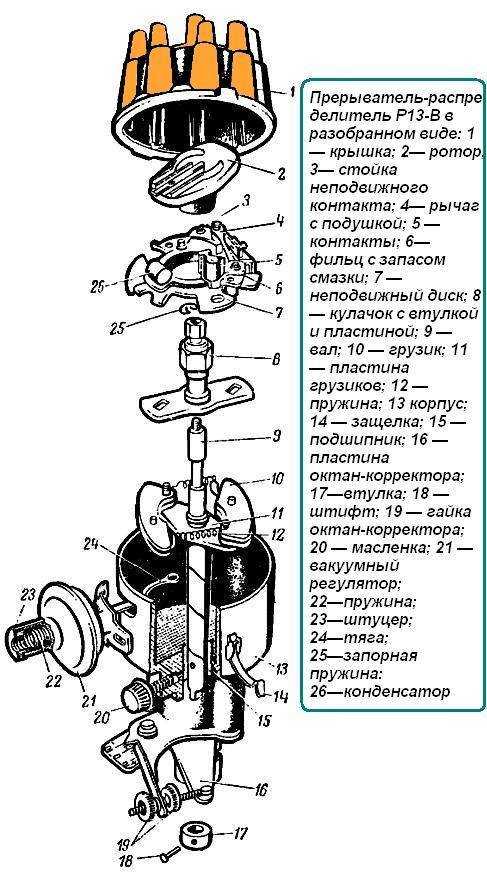

Разборка

1. Отстегнуть пружинные зажимы 1 и снять крышку 2 распределителя.

2. Снять бегунок, потянув его вверх.

3. Вынуть войлочный фильц и вывернуть находящийся под ним винт 1.

4. Отвернуть гайки 1 и отсоединить провод 3 от клеммы 2.

Вынуть вверх клемму 2.

Отвернуть три винта 4 и снять статор 5

5. Отвернуть два винта 1 и снять вакуум-корректор 2.

6. Отвернуть два винта 1 и снять опору статора 2 с подшипником в сборе.

7. Снять пружинное кольцо 1, подцепить отверткой, вынуть штифт 2 и снять муфту 3 привода распределителя.

8. Снять стопорную шайбу 1 и вынуть валик 2 распределителя с центральным регулятором

Двигатель не заводится! «Поэма» в трех частях)

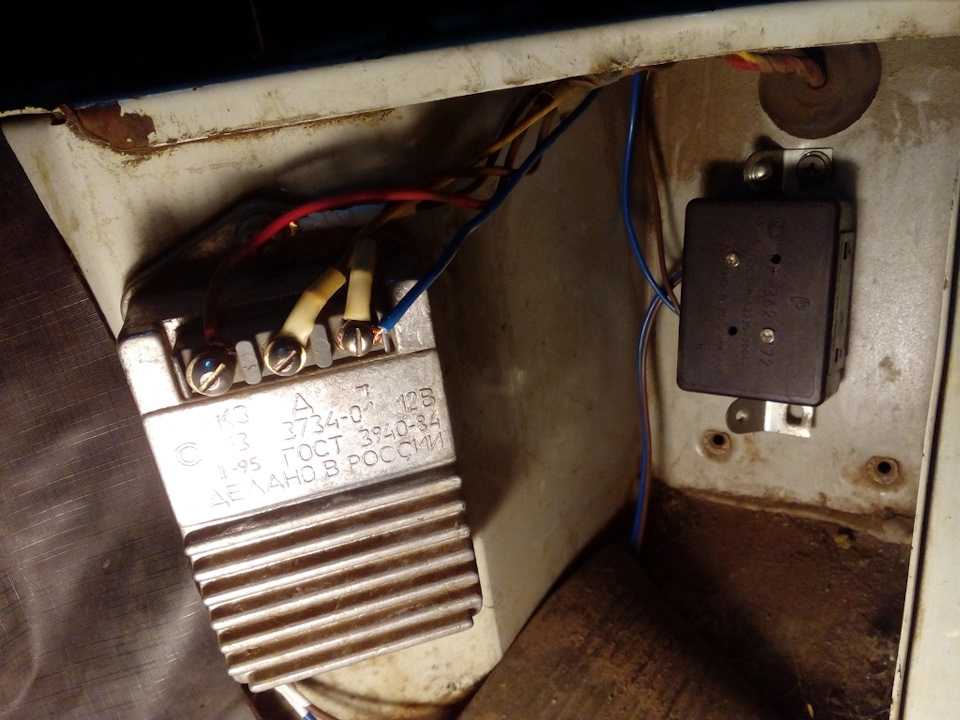

ЧАСТЬ I. Коммутатор.

Зимой УАЗ стал заводится все хуже и хуже, а если вдруг и завелся, то работа двигателя на холостых (а особенно на не прогретом) напоминала работу дизеля — обороты постоянно плавали. Долго не могли понять в чем причина, пока попытка заставить двигатель работать в когда на улице было всего -10, оказалась безуспешной. Топливо в карбюратор подается — насос качает, искра на свечи есть, с катушки тоже искрит, правда раньше искра казалось сильнее была. Завести двигатель со стартера не вышло, высадили без того «не молодой» АКБ. Попытка вторая тоже потерпела фиаско, после замены залитых свечей и зарядки АКБ, не с «кривого», и не со стартера УАЗ не завелся. Попытка завести «техничку» с «толкача» «строптивым», так же оказалась провальной. За все время он пару раз схватывал, но не заводился…

День первый. Начал проверку с замка, коммутатора, катушки, трамблера, бегунка, свечи — искра есть! Правда кажется, что слабая. Мультиметром и пробником проверил наличие всех «+» и массы, все есть. Дальше топливо, все есть… заводить не заводится. Тупик, читаем УАЗбуку и находим статью, как проверить катушку и коммутатор. Звоним катушку все хорошо (тут подробнее писать не буду, опустим), далее нахожу способ проверки коммутатора:

День второй. Опять вся электрика звонится мульметром и пробником, ставится третий комплект свечей, результат нулевой. Искра каким то не понятным образом то раздается в цилиндры то нет. Ставится третий по счету бегунок и третья крышка трамблера, меняется комплект высоковольтных проводов — и искра вообще пропала, потом снова появилась. В голову пришла мысль посмотреть, как раздается искра с трамблера на свечи, для этого нашел обрезок металлического уголка, просверлил в нем 4 отверстия и прикрутил к кузову. В отверстия вставил 4 вывернутых свечи и надел проводку, проворачиваю стартером и вижу чудо, искра раздается в совершенно хаотичном порядке пропуская некоторые цилиндры, а не как должна 1-2-4-3. В итоге нахожу в закромах еще один 13.3734 коммутатор, ставлю обратно все родное: свечи, проводка, крышка трамблера, бегунок, катушка… ииииииии… ЗАРАБОТАЛО! Оказалось выявить таким способом полуживой коммутатор проблематично, либо только рабочий или не рабочий совсем.

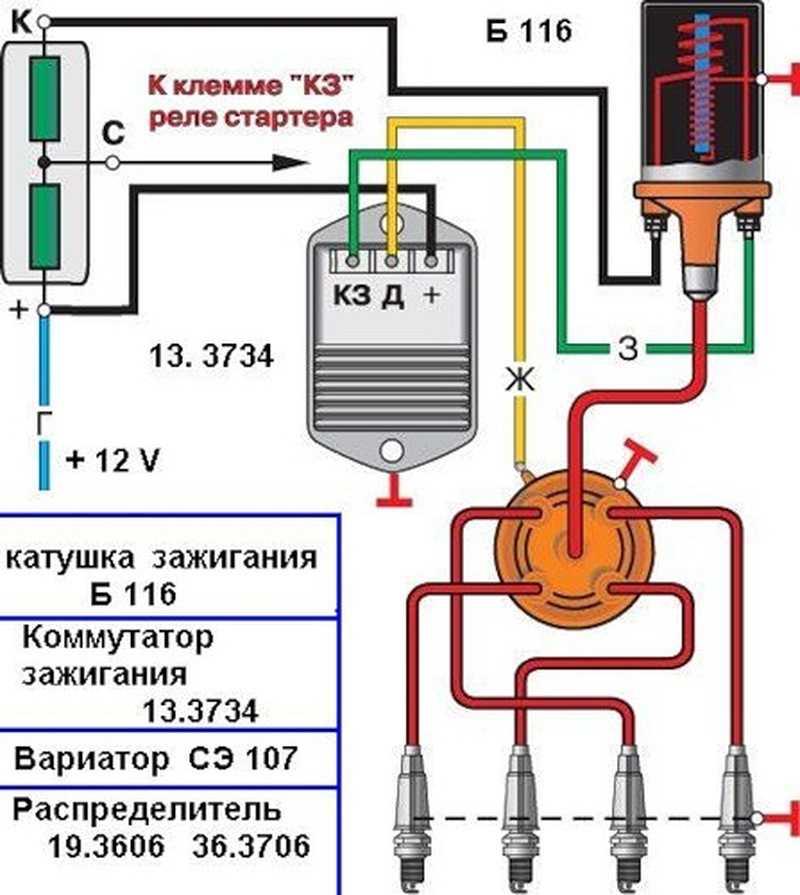

P.S.: Может пригодится кому, УАЗовские коммутаторы 13.3734 и 131.3734 являются аналогами, но НЕ взаимозаменяемы! Схема подключения 13.3734 предусматривает наличие вариатора в цепи, а 131.3734 нет. Если это не учесть, возможен перегрев, исчезновение искры и в редких случаях взрыв катушки. Я долго не мог понять почему греется Б116 катушка на строптивом, когда работала в паре с 13.3734, а в магазине сказали это 100% аналоги. А когда разобрался все стало ясно:

В этот вечер приключения не закончились, когда на строптивом домой из гаража, на пол пути заглох, попытки завести не увенчались успехом, позвонил отцу, он завел еще теплую «техничку» и приехал на помощь, зацепили на галстук и отправились на стоянку.

По иронии судьбы — это была как раз пара 13.3734 коммутатора с катушкой Б116 в подключении без вариатора. Раньше катушка грелась но искра, не пропадала. Причина была найдена и устранена на следующий день: поставлен 131.3734 коммутатор и куплена новая катушка Б116, пр-ва Ст.Оскол. Так что катушка, которую я ставил на техничку хоть звонилась на холодную и была рабочей до определенного момента, пока не перегрелась окончательно! Но теперь работа проделана и оба УАЗа в строю!

Каким образом можно сделать возможным четкий и безвредный завод автодвигателя? Только, если никаких проблем и дефектов в системе зажигания нет. Однако на подержанных машинах, особенно с контактной системой зажигания, неисправности возникают часто, и следует уметь их находить и устранять.

Причины неисправности зажигания: пропала искра

Если на снегоходе «Буран» пропала искра совсем, возможная причина может быть найдена проще, чем в том случае, когда искра слабая. В большинстве случаев проблему можно устранить заменой катушек, мадино, других частей, сгоревших или вышедших из строя. В некоторых неисправностях виновны могут быть неисправные или окислившиеся контакты, провода или кнопки. Поиск причины, почему на снегоходе «Буран» слабая искра, займёт больше времени.

Для работы потребуется любой мультиметр. Последовательность действий в ситуации, когда на снегоходе «Буран» нет искры на свечах, следующая:

  1. Проверить, не западает ли кнопка глушения или механизм экстренной остановки;
  2. Проверить сопротивление между красным и чёрным проводом основания. Оно должно быть не менее 400 МОм.
  3. Проверить сопротивление между зелёным проводом датчика и проводом массы. Оно должно быть около 5 Ом.
  4. Проверяют свечи, при необходимости — меняют. Свечи на «Буране» довольно редко выходят из строя.
  5. Проверить контакты проводов зажигания, идущие от коммутатора на катушку, свечных проводов. При наличии окисла, нагара проблема может быть решена зачисткой контактов и повторным подключением.
  6. Проверить сопротивление на каждом проводе зажигания, свечном проводе. Оно должно быть около нуля. В случае несоответствия меняют провод.
  7. Если это не помогло — можно попробовать заменить коммутатор и бобину;
  8. Если и это не работает — пробуют замену магдино.

Всё это касается проверки бесконтактного зажигания, когда нет искры на снегоходе «Буран». Если искра слабая, пробуют проверять контакты проводов, свеч, но здесь поиск может быть привязан к конкретной марке катушек и других частей. Поэтому в данном случае рекомендуется обратиться к специалисту-автоэлектрику.

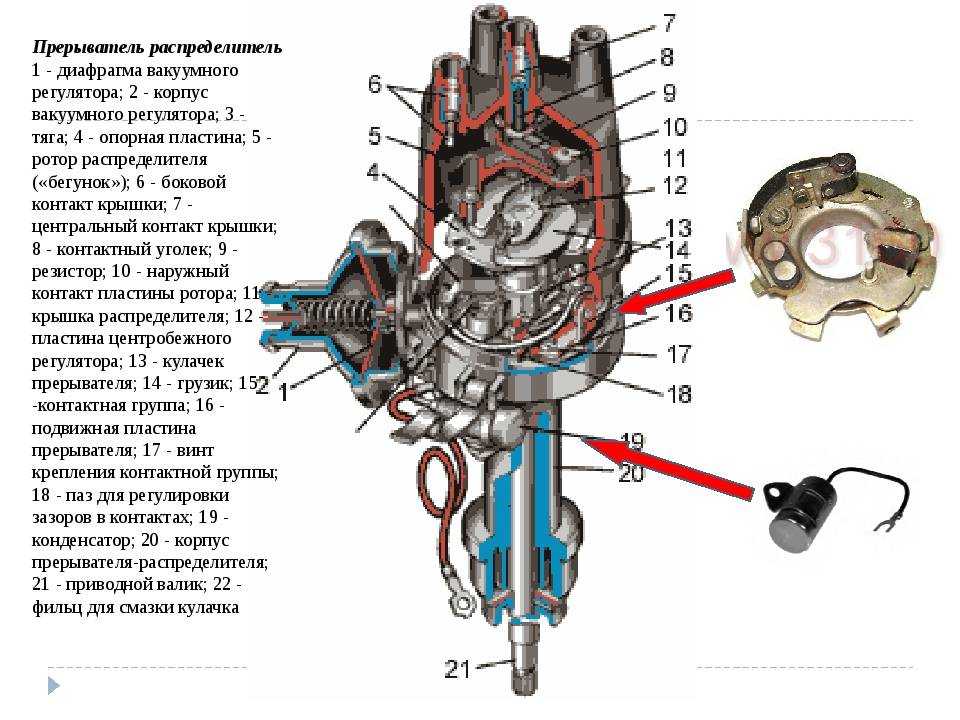

Принцип работы трамблера


Это заставляет вращаться коленвал и кулачки прерывателя. Следующее размыкание
контактов возникает, когда в другом цилиндре поршень принимает положение ВМТ. В
катушке вновь образуется высокое напряжение, поступающее на свечу. Благодаря
взаимному действию нескольких элементов искра появляется именно там, где нужно.

Для функционирования трамблера необходимы УЗСК и
УОЗ.

УЗСК — элемент, определяющий время пребывания контактов детали в замкнутом положении
(то есть после искры). От УЗСК зависит работа ДВС. Расстояние между катушками
должно быть оптимальным. Незначительное расстояние не позволит аккумулировать
нужное количество тока, силы искры не хватит, что негативно отразится на работе
мотора. При увеличенном зазоре возникнут перебои, поскольку времени разрыва
недостаточно для полного разряжения катушки. Для получения оптимального УЗСК
приходится заниматься регулированием прерывателя.

Ремонт

Перед тем, как проверить крышку или другие элементы конструкции, к ремонтным работам надо подготовиться. Ремонт крышки, замена сальника трамблера и другие задачи по восстановлению работоспособности осуществляются после выставления меток. Как выставить метки — риски наносятся на корпус устройства, его крышку, а также приводы вспомогательных элементов — это позволит сохранить необходимый момент зажигания без регулировки. Также перед тем, как снять узел, отметьте положение проводов, которые идут на свечи, поскольку если вы их перепутаете при дальнейшем монтаже, это может привести к поломке механизма.

Что касается непосредственно ремонта, то он выполняется так:

Блог про Уаз

Момент зажигания в бесконтактной системе зажигания УАЗ можно установить как с помощью стробоскопа, так и без него. C помощью стробоскопа установка момента зажигания получается значительно точнее.

Установку момента зажигания в бесконтактной системе зажигания УАЗ без стробоскопа необходимо проводить в следующей последовательности :

— Снимите крышку датчика-распределителя. — Выверните свечу зажигания первого цилиндра. — Закройте пальцем отверстие для свечи зажигания первого цилиндра. — Проверните коленчатый вал двигателя пусковой рукояткой до начала выхода воздух из под пальца — начала такта сжатия

— Осторожно проворачивая коленчатый вал двигателя, совместите установочную метку на демпферной части шкива коленчатого вала против ребра-указателя крышки распределительных шестерен. — Ослабьте болт крепления октан-корректора к приводу, поворотом корпуса датчика-распределителя установите стрелку октан-корректора в среднее положение шкалы и зафиксируйте ее болтом. — Ослабьте болт крепления октан-корректора к корпусу датчика-распределителя, нажмите на ротор распределителя в направлении против его вращения и медленно поверните корпус до совмещения красной метки на роторе со стрелкой на статоре датчика-распределителя

— Затяните болт крепления октан-корректора к корпусу датчика-распределителя и установите крышку датчика-распределителя на место

— Ослабьте болт крепления октан-корректора к корпусу датчика-распределителя, нажмите на ротор распределителя в направлении против его вращения и медленно поверните корпус до совмещения красной метки на роторе со стрелкой на статоре датчика-распределителя. — Затяните болт крепления октан-корректора к корпусу датчика-распределителя и установите крышку датчика-распределителя на место.

Вывод в крышке, против которого находится разносная пластина ротора, нужно соединить высоковольтным проводом со свечей зажигания первого цилиндра. Остальные провода нужно соединить со свечами в соответствии с порядком работы цилиндров двигателя, т.е. 1-2-4-3, учитывая направление вращения ротора (против часовой стрелки). После каждой регулировки установки момента зажигания проверьте его в движении с хорошо прогретым двигателем.

При скорости автомобиля 30-40 км/ч на четвертой передаче резко нажмите на педаль акселератора. В этот момент на непродолжительное время (1-3 секунды) должен появиться легкий детонационный стук. Если стук не прекратится — значит установлен ранний момент зажигания. Если стука вообще нет — поздний момент зажигания. Опережение зажигания в этом случае регулируется октан-корректором.

При раннем моменте зажигания (сильной детонации) поверните корпус датчика-распределителя против часовой стрелки на одно деление шкалы октан-корректора. Каждое деление шкалы соответствует повороту коленчатого вала на 4 градуса. При позднем моменте зажигания (отсутствии детонации) поверните корпус датчика-распределителя на одно деление шкалы октан-корректора по часовой стрелке.

Установки момента зажигания в бесконтактной системе зажигания УАЗ с помощью стробоскопа.

Более точно момент зажигания в бесконтактной системе зажигания УАЗ можно установить с помощью стробоскопа. Для этого нужно проделать следующие операции :

— Присоедините датчик стробоскопа к проводу высокого напряжения свечи зажигания первого цилиндра. — Запустите и прогрейте двигатель. — Отрегулируйте частоту вращения коленчатого вала на холостом ходу в пределах 550-650 оборотов в минуту. — Включите стробоскоп и направьте его свет на ребро-указатель на крышке распределительных шестерен. Должны быть видны ребро-указатель и три неподвижных метки на шкиве-демпфере коленчатого вала.

При правильно установленном моменте зажигания напротив ребра-указателя должна находиться либо зона между первой и второй меткой по направлению вращения коленчатого вала — у двигателей УАЗ с системой рециркуляции отработавших газов. Либо зона между серединами промежутков от первой до второй и от второй до третьей меток шкива-демпфера — у двигателей УАЗ без системы рециркуляции отработавших газов.

Если положение ребра-указателя и меток не соответствует правильной установке момента зажигания, то добейтесь нужного положения ребра-указателя и меток поворотом корпуса датчика-распределителя.

Зачем выставлять зажигание

При правильно выставленном зажигании:

  • Двигатель эффективно, устойчиво и стабильно работает на всех режимах. Иначе мотор функционирует с перебоями, стуками, хлопками. Нестабильная работа двигателя доставляет много проблем, снижает динамику автомобиля и скоростные характеристики.
  • После правильной регулировки зажигания существенно улучшается запуск холодного силового агрегата.
  • При разрегулированном зажигании расход топлива увеличивается. После регулировки он значительно снижается.
  • Мощность двигателя также заметно возрастает на автомобиле после правильной регулировки зажигания.
