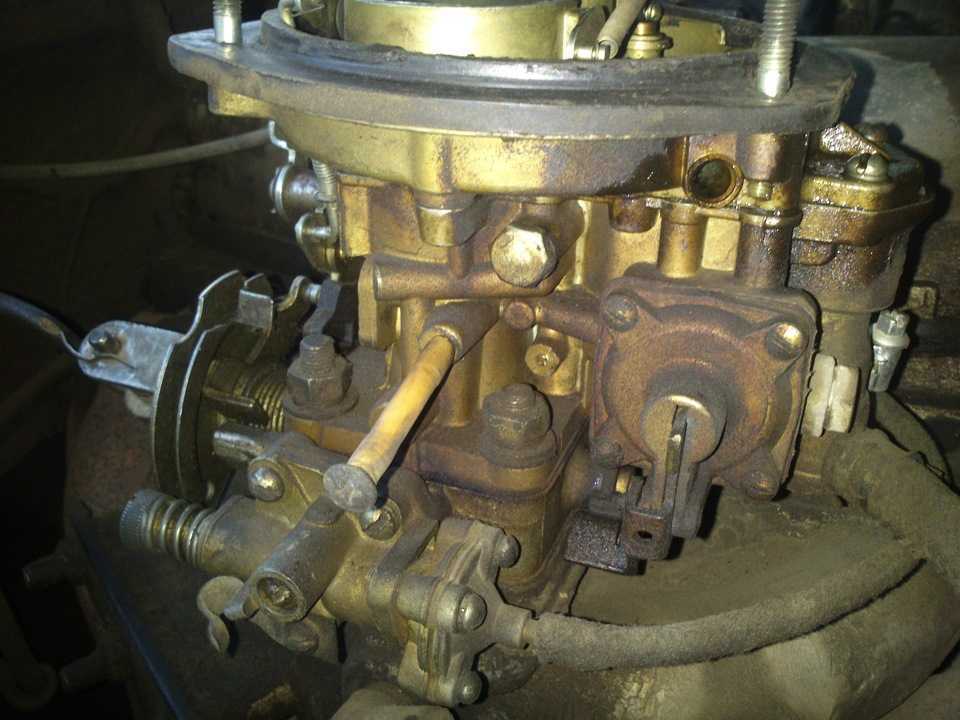

Основные неисправности карбюратора к-151 и тонкости его ремонта

Как регулировать уровень топлива в поплавковой камере

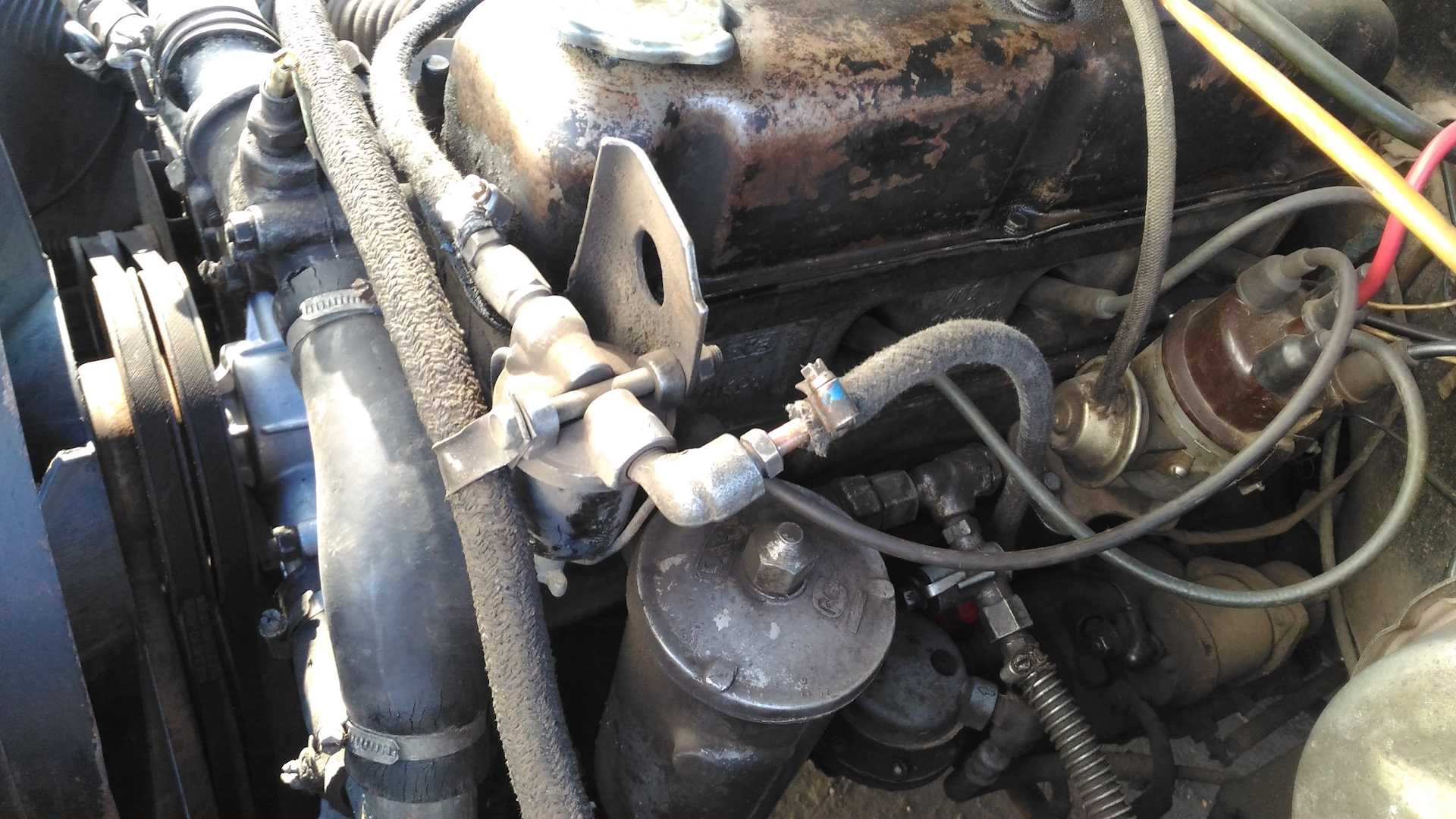

После сборки карбюратора нужно настроить уровень в поплавковой камере. Это то самое место, от которого зависит расход топлива автомобиля УАЗ «Буханка». Отрегулировать его можно своими руками в гараже. Для этого карбюратор устанавливается на штатное место, затягивается гайками, а верхняя крышка откручивается и просто прижимается рукой. Вставьте топливный шланг и подкачайте бензин при помощи ручного привода бензонасоса.

Уровень топлива в поплавковой камере

Теперь нужно поднять крышку и отложить в сторону, а при помощи линейки замерить уровень в камере. Он должен составлять 21 миллиметр. Если параметр отличается от номинального значения, то нужно выставить положение поплавка, при котором уровень всегда будет поддерживаться на заданном уровне, а игольчатый клапан будет в закрытом положении.

Чтобы это сделать, нужно:

• Отогнуть регулировочные тяги поплавка;
• Поставить крышку на место;
• Повторить проверку уровня.

Цикл выполняется до тех пор, пока уровень в поплавковой камере не будет соответствовать норме. Кстати, посмотреть подробно, как это сделать можно и на видео. После того, как уровень станет номинальным, необходимо карбюратор собрать. На него устанавливаются все навесные элементы, кроме воздушного фильтра и его корпуса. Он будет мешать при регулировке привода воздушной заслонки. Монтаж производится в обратной последовательности.

Разборка карбюратора К-151, К-151Д

Отворачивать винты крепления дроссельных заслонок на осях и снимать заслонки без крайней необходимости не рекомендуется, так как их смещение может привести к заеданию заслонок в каналах

Запрессованные в корпус латунные соединительные трубки каналов вынимать не следует во избежание нарушения плотности их посадки.

Разбирать карбюратор следует только в крайнем случае, если промывка и продувка сжатым воздухом без разборки не устраняют заедания дроссельных и воздушной заслонок и не приводят к полной очистке жиклеров и каналов от отложений.

Отсоединить тягу 1 привода воздушной заслонки от профильного рычага, вынув шплинт 2 из отверстия на ее изогнутом конце.

Вывернуть семь винтов крепления крышки к корпусу и снять крышку карбюратора.

Вывернуть два винта крепления корпуса дроссельных заслонок и, выведя из зацепления соединительную серьгу, снять корпус.

Отвернуть три винта 1 крепления и снять крышку 2 вакуумной диафрагмы пускового устройства карбюратора.

С обратной стороны крышки карбюратора вывести из зацепления с рычагом пускового устройства отогнутый конец штока диафрагмы пускового устройства карбюратора.

Снять диафрагму 1 с крышки карбюратора.

Отсоединить оттяжную пружину 1 воздушной заслонки от пальца крышки.

Отвернуть два винта 2 крепления и снять крышку 3 канала вентиляции поплавковой камеры.

Отвернуть винт 4 крепления и снять распылитель 5 эконостата.

Отвернуть винты крепления и снять рычаги привода пускового устройства

Снять аккуратно с нижнего фланца корпуса теплоизоляционную прокладку.

Отвернуть два винта 1 крепления и снять микровыключатель 2 системы ЭПХХ.

Вынуть шплинт 4 и снять с оси рычаг 3 управления воздушной заслонкой вместе с профильным рычагом 5.

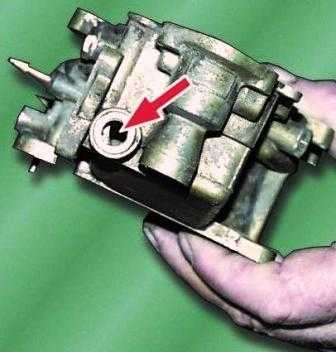

Вывернуть отверткой заглушку 1 отверстия оси поплавка и вынуть расположенную под ней алюминиевую уплотнительную шайбу.

Пинцетом или круглогубцами вынуть ось поплавка и снять поплавок 4 и иглу 3 запорного клапана.

Вывернуть седло 2 из корпуса карбюратора.

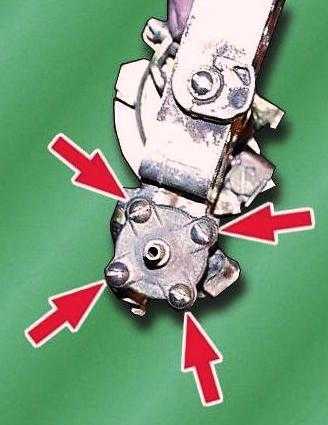

Отвернуть четыре винта 1 крепления и снять крышку 2 ускорительного насоса вместе с рычагом

Снять диафрагму ускорительного насоса и расположенную под ней отжимную пружину

Вывернуть пустотелый топливоподающий болт 1 и снять его вместе с коллектором 2 и алюминиевыми уплотнительными шайбами 3.

Вынуть из коллектора 2 топливоподающий болт 1 вместе с сетчатым фильтром и снять с него алюминиевые уплотнительные шайбы 3.

Вывернуть из стенки поплавковой камеры сливную пробку с уплотнительной шайбой.

Тщательно подобранной отверткой (во избежание повреждения деталей, изготовленных из латуни) вывернуть из корпуса воздушные 3 и топливные 2 жиклеры главной дозирующей системы, воздушные жиклеры 4 и 5 холостого хода и переходной системы.

Отвернуть расположенные по бокам корпуса резьбовые пробки 1 и вывернуть топливные жиклеры системы холостого хода и переходной системы, расположенные под пробками.

Вывернуть пустотелый топливоподающий винт 6 крепления распылителя ускорительного насоса и снять распылитель 7 вместе с уплотнительными алюминиевыми шайбами.

Отвернуть три винта крепления и снять блок 1 ЭПХХ вместе с уплотнительной прокладкой с корпуса карбюратора.

При необходимости замены диафрагмы ЭПХХ отвернуть четыре винта крепления клапана ЭПХХ и снять клапан в сборе.

Затем, аккуратно отделив от диафрагмы крышку клапана, вынуть из корпуса клапана диафрагму вместе с пружиной.

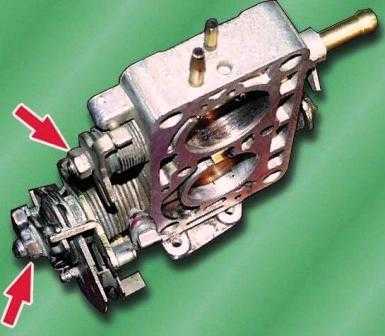

Для разборки механизма привода дроссельных заслонок нужно отвернуть гайки крепления деталей привода на осях заслонок, предварительно промаркировав расположение деталей на осях, и снять детали.

После разборки промыть детали карбюратора в бензине или растворителе, затем продуть сжатым воздухом все каналы в деталях карбюратора.

Сборка карбюратора

Сборку узлов карбюратора и самого карбюратора в целом производят в последовательности, обратной разборке, с учетом следующего:

Необходимо проверить привалочные поверхности корпуса дроссельных заслонок на отсутствие забоин и трещин.

Проверить легкость проворачивания заслонок в корпусе и четкость их возврата в исходное положение после снятия усилия.

Проверить привалочные поверхности корпуса карбюратора на предмет отсутствия забоин и коробления в зоне отверстий для крепежных винтов.

Все картонные, паронитовые и резиновые прокладки необходимо заменить новыми.

Винты, соединяющие корпусные детали карбюратора, следует затягивать плотно, но без приложения чрезмерных усилий, могущих привести к деформации деталей, изготовленных из мягких сплавов.

Гайки крепления карбюратора к впускной трубе двигателя следует затягивать без чрезмерных усилий и только на холодном двигателе.

После сборки и установки карбюратор необходимо отрегулировать.

Порядок разборки и сборки карбюратора К-131

Отверните пять винтов крепления крышки поплавковой камеры

Осторожно приподняв крышку, чтобы не повредить поплавковый механизм, отсоедините тягу малой частоты вращения, снимите крышку и прокладку поплавковой камеры.
Переверните крышку и, придерживая поплавок, выньте ось поплавка из стоек. Снимете поплавок и осторожно выньте из корпуса клапана подачи топлива его иглу с уплотняющей полиуретановой шайбой

Отверните корпус клапана и снимите его прокладку. Отверните пробку фильтра, снимите ее прокладку и выньте сетку фильтра. Выверните распылитель ускорительного насоса и снимите уплотнительную шайбу.
Разбирайте механизм привода воздушной заслонки и снимайте заслонку только при неудовлетворительной работе механизма, а также если зазоры между стенкой воздушного патрубка и заслонкой при её закрытии превышают 0,2 мм.
Отделите смесительную камеру от корпуса поплавковой камеры, для чего отверните два болта и, расшплинтовав серьгу привода ускорительного насоса, выньте ее из штока и рычага.
Сняв прокладку смесительной камеры, выньте из корпуса поплавковой камеры большой диффузор.
Выньте поршень ускорительного насоса я сборе с деталями его привода и штоком привода экономайзера. Выверните клапан экономайзера в сборе и выньте его из колодца. Отверните вместе с прокладкой пробку Колодца эмульсионной трубки и выньте эту трубку, выверните воздушный жиклер холостого хода.
Отверните пробки каналов топливного и воздушного жиклеров главной дозирующей системы и топливного жиклера холостого хода, снимите прокладки этих пробок и выверните соответствующие жиклеры.
Снимите замок клапана ускорительного насоса и извлеките клапан из колодца.
Выньте стопорное кольцо и шарик обратного клапана ускорительного насоса.
Малый диффузор без необходимости не выпрессовывайте.
При разборке смесительной камеры выверните винт регулировки качества смеси холостого хода и снимите его пружину.

Дроссельную заслонку и ее ось снимайте лишь в том случае, если:

• ось дроссельной заслонки не вращается свободно в бобышках камеры;
• зазоры между стенками камеры и заслонкой в закрытом положении более 0,06 мм;
• верхняя кромка дроссельной заслонки в закрытом положении не совпадает с осью переходного отверстия диаметром 1,6+0,06 мм (допускается отклонение ±0,15 мм).

После разборки все детали карбюратора промойте в неэтилированном бензине или в горячей воде с температурой не ниже 80 °С, затем продуйте сжатым воздухом. Все детали карбюратора должны быть чистыми, не иметь нагара и смолистых отложений.
Жиклеры и другие дозирующие элементы должны иметь заданную пропускную способность или размеры.

Клапан экономайзера в сборе должен быть герметичен. При проверке его герметичности под давлением 1200 мм вод. ст. допускается протекание не более четырех капель воды в минуту.

Степень износа поршня ускорительного насоса и стенок его колодца, а также герметичность обратного клапана должна быть такой, чтобы обеспечить подачу насоса не менее 8 куб.см за 10 рабочих ходов поршня.

Поплавок проверьте на герметичность, погрузив его в воду с температурой не ниже 80 °С. Выход пузырьков из поплавка свидетельствует о нарушении его герметичности. Места повреждений поплавка запаивайте мягким припоем, предварительно удалив попавшее в поплавок топливо. После пайки проверьте вес поплавка, который должен быть равен 13,3±0,7 г. Подгонку веса производите удалением лишнего припоя, не нарушая герметичности поплавка.
Поверхность разъема корпуса и крышки поплавковой камеры должны быть плоскими, допустимое отклонение от плоскости не более 0,2 мм.

Сборку карбюратора производите в порядке, обратном разборке, с учетом следующего:

1. Если при разборке снималась дроссельная или воздушная заслонки, то при сборке закерните винты их крепления.
2. Произведите проверку полного включения экономайзера и, при необходимости, отрегулируйте, как указано в главе «Обслуживание системы питания».
3. Отрегулируйте уровень топлива в поплавковой камере (см. главу «Система питания»).

На собранном карбюраторе проверьте взаимосвязь между воздушной и дроссельной заслонками. При полностью закрытой воздушной заслонке дроссельная заслонка должна приоткрыться на угол 17 — 21°, что соответствует зазору между стенкой смесительной камеры и кромкой заслонки 2,5±0,2 мм. При несоответствии указанному требованию подогните тягу малой частоты вращения коленчатого вала.

Основные неисправности карбюратора К151

В процессе эксплуатации данных устройств дозирования возможны неполадки, которые выявляются по признакам нарушения работы двигателя.

Не держит холостые обороты

Данная неисправность возникает часто из-за обеднения топливной смеси. Виною этому становится сбой настроек нейтрального хода карбюратора или банальное засорение каналов. Ещё один из вариантов, что криво установлен поплавок в камере.

Карбюраторы, оснащённые электроклапаном, регулируются так:

• ослабить слегка винт регулировки ХХ;
• проверить обороты;
• если они изменились, затягивать винт до тех пор, пока обороты не нормализуются.

Заливает (переливает)

Не редкость и перелив, возникающий из-за переобогащения бензиновой смеси

Определить данную неисправность легко, достаточно обратить внимание на сильный запах горючего и подтёки топлива из распылителей. Также из выхлопной трубы может валить чёрный дым. Как правило, перелив не даёт мотору возможности нормально запускаться

Особенно актуально это на прогретых двигателях, которые даже после успешной попытки завода работают нестабильно. При задействовании акселератора начинаются провалы и рывки

Как правило, перелив не даёт мотору возможности нормально запускаться. Особенно актуально это на прогретых двигателях, которые даже после успешной попытки завода работают нестабильно. При задействовании акселератора начинаются провалы и рывки.

Для исправления ситуации достаточно настроить поплавковую камеру. Здесь есть несколько вариантов, как поступить:

1. Повреждение игольчатого клапана. Надо проверить работоспособность иглы — на неё подаётся разрежение и тестируется открывание/запирание. Подробнее про ремонт клапана читайте ниже;
2. Зависание клапана. В этом случае надо постучать молотком несильно по крышке карбюратора. Это повлияет на клапан. Не исключено, что рассох уплотнитель или элемент завёрнут недостаточно плотно;
3. Залипание клапана. Происходит такое из-за попадания в топливо масла. Примеси могут оседать в топливном резервуаре, а оттуда в виде липкого раствора проникать в устройство дозирования. Решается неисправность заменой всего ремкомплекта, можно вместе с жиклёрами. Менее затратный вариант — обработать иглу специальной пастой;
4. Разрушение поплавка. Испорченный элемент начнёт просто тонуть в бензине, таща за собою клапан. По этой причине жидкость будет постоянно закачиваться внутрь камеры, что и станет причиной перелива. Дырявый поплавок можно определить по звуку жидкости в нём — достаточно снять его и потрясти над ухом. В крайнем случае, деталь разрешено запаять;
5. Заедание поплавка, касание стенок корпуса. Это уже говорит о неправильной настройке положения. Также рекомендуется проверить ход поплавка при вертикальном поставленной верхней части карбюратора — естественно, перед тестом верх нужно демонтировать.

Замерзание системы

Осенью, а особенно зимой К-151 может замерзать. Такое случается при передвижении по дорогам на высокой скорости. Причина — заслонка воздуха остаётся постоянно открытой. Данная ситуация грозит большой проблемой. Лёд закроет воздушные отверстия дозирующего устройства. Смесь начнёт переобогащаться, а свечи зажигания — обрастать нагаром.

Что делать? Во время езды по трассе определить на слух, что характер работы ДВС изменился, остановиться. Снять верх воздушного фильтра, внимательно осмотреть диффузоры. При наличии в этом месте твёрдых капель, немного подождать — лёд растает, можно продолжать путь.

Другие причины замерзания карбюратора:

• испорчен электроклапан ХХ;
• засорена или повреждена сеточка-фильтр;
• воздушная заслонка закрывается не до конца;
• подсасывает воздух через соединения устройства.

Замена игольчатого клапана в поплавковой камере

Если двигатель потребляет много топлива, одной из причин этого явления может быть неисправный игольчатый клапан в поплавковой камере – он не герметичен, и в камеру поступает слишком много бензина. В некоторых случаях клапан совсем перестает удерживать топливо, тогда бензином полностью заливается карбюратор, и автомобиль не заводится. Игольчатый клапан меняем очень просто:

• снимаем верхнюю крышку карбюратора;
• отворачиваем винт, который держит ось поплавка;
• демонтируем ось, убираем поплавок в сторону вместе с самой иглой;
• Ключом-трубкой на 10 откручиваем седло клапана, затем ставим на место новые детали, собираем карбюратор.

Модернизация и ремонт карбюраторов К-151

В принципе, он считается хорошим карбюратором. Однако сегодня нет такого механизма в автомобильной теме, который бы не нуждался в доработках и улучшениях.

Модернизации подвергается клапан отсечки топлива поплавковой камеры. В большинстве случаях из него фонтанирует горючее, из-за этого намокает прокладка. Иногда бензин может вытекать на поверхность корпуса.

Доработать этот момент несложно:

1. Карбюратор разбирается.
2. Прокладка снимается.
3. Выворачивается этот регулировочный винт.
4. Вынимается поплавок.
5. Снимается клапан.

Клапан отсекателя топлива нуждается в доработке

Тюнинг клапана подразумевает наличие нескольких отверстий

Смысл в том, что в этом случае горючее будет истекать через эти отверстия, а не сквозь основное, куда вставляется сама игла.

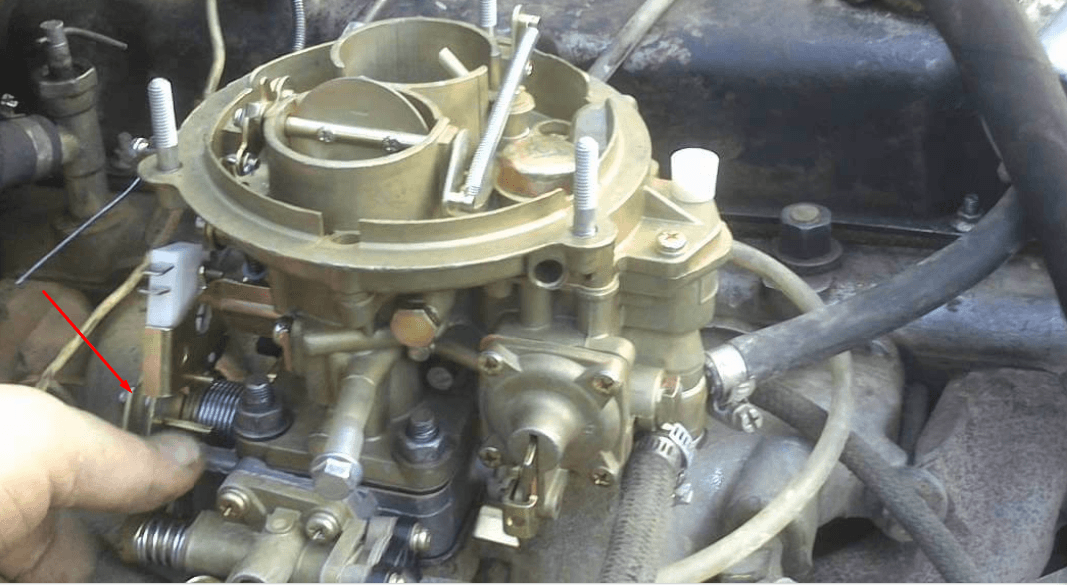

Проблема с закусыванием заслонки второй камеры — тоже распространённая поломка К-151. Путём доработки этот момент легко устраняется. Происходит всё из-за пружины, которая постоянно тянет вал в сторону рычага.

Пружина заслонки второй камеры постоянно тянет вал в сторону

«Лечение» этой проблемы рекомендовано проводить на новых карбюраторах серии К-151, т. е., сразу и без промедления.

Тюнинг проводится следующим образом:

1. На приводе ускорительного насоса сверлится отверстие.

Высверлить отверстие на приводе ускорительного насоса

Отверстие на кронштейне также высверливается

Гайка привода насоса откручивается

Рычаг привода насоса снимается

Прорезь по окружности делается ножовкой по металлу

Прорезь нужна для того чтобы надеть стопорную шайбу, которая идёт в ремкомплекте для К-151.

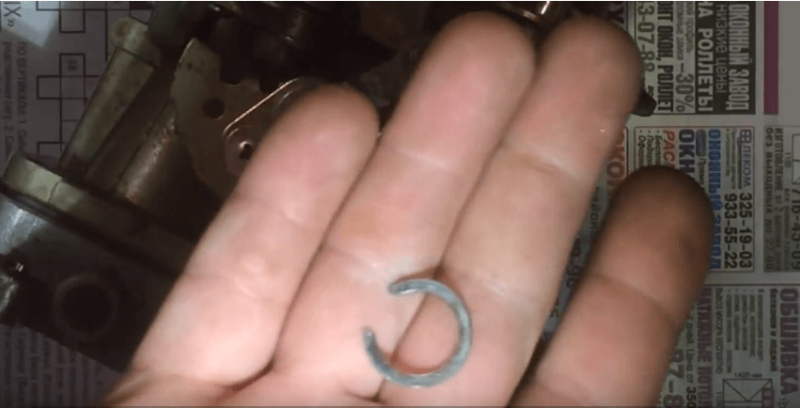

Стопорное кольцо надевается на прорезь

Теперь остаётся всё собрать на место:

1. Вставляется пружина.
2. Сверху — обычная шайба.
3. Затем стопорное кольцо на паз, который был сделан ранее.

Стопорная шайба надевается под гайку

Деталь зафиксирует пружину в одном положении, и она двигаться свободно не будет. Вся проблема как раз в чрезмерной «жидкости» пружинок. Металл чересчур мягкий, растягивание элемента свободное.

Остаётся поставить рычаг, зафиксировать его, как предусмотрено конструкцией. И последний штрих: в проделанные отверстия вдеть концы новой пружины. Она будет играть роль доводчика, тогда работа дроссельной заслонки станет ещё более эффективной.

Пружина в роли доводчика

Настройка уровня горючего в поплавковой камере

Неправильно выставленный уровень бензина в ПК – это разбалансировка работы двигателя. Если он завышен, то смесь получится обогащённой, и одним из самых ощутимых последствий такого положения дел будет повышенный расход горючего. При уровне меньше нормы ТВС будет обеднённой, что для двигателя ещё хуже, поскольку может привести к серьёзным поломкам, требующим дорогостоящего ремонта.

Таким образом, уровень горючего в поплавковой – критический показатель для любого карбюратора, независимо от марки и модели.

Для точной регулировки поплавка в камере К-151 нам потребуется линейка и сверло диаметром до 2 мм.

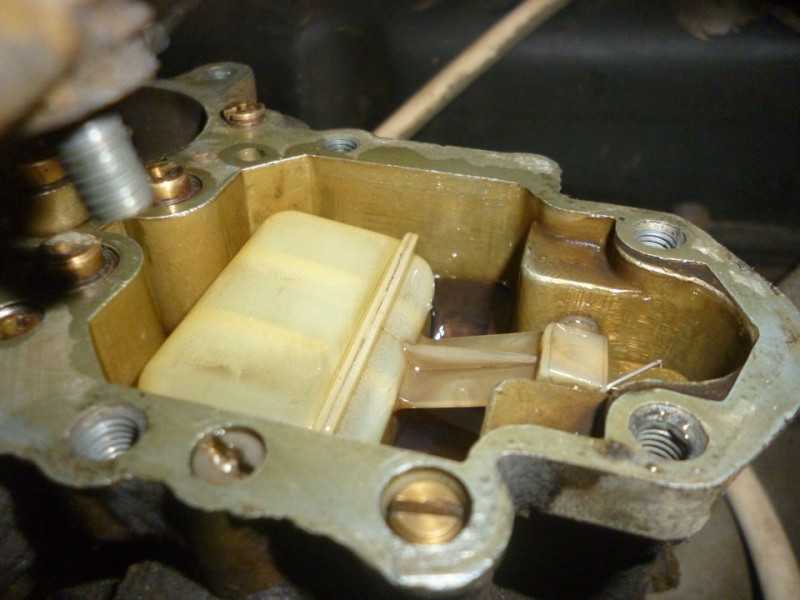

Поплавковая камера карбюратора К-151

Алгоритм регулировки:

устанавливаем машину на ровную горизонтальную площадку (это важно, поскольку мы будем работать с жидкостью);
демонтируем корпус воздухофильтра, расположенный на силовом агрегате;
запускаем мотор, даём ему поработать на ХХ примерно 5-7 минут;
откручиваем и снимаем верхнюю крышку карбюратора;
измеряем поплавковой камере в миллиметрах уровень топлива. Эту операцию следует проводить оперативно, поскольку бензин характеризуется высоким показателем испаряемости, особенно в жару, чему будет способствовать и нагрев двигателя

Промедлив, мы рискуем получить искажённые результаты;
для К-151 замеры должны дать порядка 215 миллиметров – это показатель, считающийся нормальным для эффективной работы мотора;
если уровень не соответствует нормативному – выполняем регулировку, заключающуюся в изменении положения поплавка;
для этого нам нужно использовать что-либо, позволяющее замерять положение поплавка во время проведения регулировочных работ – пригодится предложенное в самом начале сверло, или же кусок проволоки, или любой аналогичный цилиндрический предмет. Главное, чтобы его диаметр не превышал двух миллиметров;
переворачиваем крышку К-151 и кладём её на ровную горизонтальную поверхность – только в таком положении замеры будут точными;
измеряем линейкой расстояние от крышки карбюратора (за точку отсчёта выбираем картонную прокладку) до нижней кромки поплавка. Это расстояние должно быть не больше двух мм;
если это не так, следует подогнуть язычок рычага поплавка таким образом, чтобы добиться нормативного зазора.

Ту же операцию можно выполнить с использованием штангенциркуля, но в этом случае нужно измерять расстояние от картонной прокладки до верхней кромки поплавка. Правильный результат – 30 миллиметров. При несовпадении опять же подгибаем язычок рычага, добиваясь необходимой величины.

Снятие крышки карбюратора К-151С

Отметим, что при осуществлении всех вышеописанных настроек имеется вероятность ошибок, особенно если этим занимается неопытный автовладелец. Поэтому после выполнения регулировки нужно обязательно проверить её правильность. Делается это так:

• крышку К-151 перемещаем в вертикальное положение;
• осуществляем наблюдение за язычком, который мы подгибали (или не трогали, если уровень был в норме);
• если всё сделано без ошибок, язычок должен слегка давить и топить демпфирующий шарик, находящийся на ИК. При этом язычок рычага должен располагаться на уровне, проходящем строго параллельно игольчатому клапану;
• смотрим и на ось штамповки поплавка, которая должна располагаться на уровне, совпадающем с крышкой карбюратора.

Если хотя бы одно из этих условий не соблюдается – процедуру регулировки уровня горючего в ПК придётся выполнять повторно. Многие водители ограничиваются двумя итерациями, даже если ситуация требует иного. Мы рекомендуем всё-таки завершить настройку должным образом, невзирая на потраченное время – полученный опыт нам ещё обязательно пригодится!

Функции и устройство карбюратора

В современных двигателях за приготовление ТВС отвечает электронная система, работающая в паре с инжектором. Предшественником этой схемы является карбюратор, который в состоянии готовить качественную горючую смесь без какого-либо участия электронных мозгов. А поскольку пропорции смеси меняются в зависимости от режима работы мотора, карбюратор должен уметь готовить оптимальный состав при любых нагрузках, от холостых до максимальных оборотов вращения коленвала. И, нужно сказать, он хорошо справляется с этой задачей. Даже сегодня К-151 можно встретить на таких отечественных автомобилях, как «Газель» со всеми её модификациями, ИЖ, «Волга», и, конечно же, УАЗ.

Хотя в ассортименте торговой марки Пекар имеется немало моделей, «сто пятьдесят первой» отведено почётное место, причём существует немало модификаций этого карбюратора, отличающихся в названии буквой после численного обозначения модели. В частности, автомобили ГАЗ-3302 (или просто «Газель»), а также ГАЗ-3102 («Волга») комплектуются карбюратором модификации К-151С. Различия между модификациями состоят в жиклёрах разного диаметра, рассчитанные для подготовки ТВС для конкретных силовых агрегатов.

Состав карбюратора Пекар-151:

• корпус с поплавковой камерой;
• вторичный верхний корпус, в котором устанавливаются дроссельные заслонки, управление которыми осуществляется приводным тросиком, соединённым с педалью акселератора;
• крышка ПК, служащая площадкой для установки запорного механизма, предотвращающего переполнение камеры горючим. Здесь же расположена воздушная заслонка, используемая при пуске и прогреве холодного мотора;
• дозирующая система, которая ответственна за формирование топливовоздушной смеси и включает каналы определенного диаметра, два воздушных и такое же количество топливных жиклёров;
• подсистема холостого хода, используемая при работе силового агрегата в режиме холостых оборотов. Включает обводной канал, по одному топливному и воздушному жиклёру, винты регулировки количества/качества горючей смеси, клапан экономайзера мембранного типа;
• насос-ускоритель, отвечающий за равномерную динамику двигателя, без провалов при резком увеличении оборотов. Включает дополнительные каналы, проходящие в корпусе с поплавковой камерой, мембранное устройство, шариковый клапан и распылитель бензина;
• эконостат – деталь, которая обогащает смесь при работе мотора на повышенных оборотах. Включает систему дополнительных каналов, предназначенных для подачи во впускной коллектор внеплановой порции горючего при полностью открытых дроссельных заслонках;
• переходная система, которая задействуется на начальной стадии открытия ДЗ, расположенной во вторичной камере и служит для плавного роста оборотов. Включает в себя пару жиклёров обеих типов.

Таким образом, К-151 относится к категории двухкамерных карбюраторов, в котором ДЗ открываются последовательно. Во входной штуцер интегрирован сетчатый фильтр. Предусмотрен в нём и топливопровод, предназначенный для слива излишков бензина обратно в бак и для защиты от избыточного давления в камере. Как видим, простым это устройство назвать нельзя, поэтому для выполнения его настроек требуется немалый опыт.
