Установка бесконтактного зажигания на уаз 469. инструкция по установке и настройке зажигания на уаз. обзор сз на знаменитых уазах

Зачем выставлять зажигание

При правильно выставленном зажигании:

Двигатель эффективно, устойчиво и стабильно работает на всех режимах. Иначе мотор функционирует с перебоями, стуками, хлопками. Нестабильная работа двигателя доставляет много проблем, снижает динамику автомобиля и скоростные характеристики.
После правильной регулировки зажигания существенно улучшается запуск холодного силового агрегата.
При разрегулированном зажигании расход топлива увеличивается. После регулировки он значительно снижается.
Мощность двигателя также заметно возрастает на автомобиле после правильной регулировки зажигания.

Какие бывают системы зажигания на УАЗ 469

Контактное зажигание на УАЗ 469. Сейчас оно признано морально устаревшим. Однако отечественные производители продолжают его использовать. Система осуществляет запуск импульса определенной мощности. Этот импульс появляется от распределителя зажигания. Схема контактного зажигания УАЗ 469 простая и незамысловатая. В этом ее преимущество. Водитель своими руками может устранить любую неисправность и выполнить регулировку. Цены комплектующих невысокие.

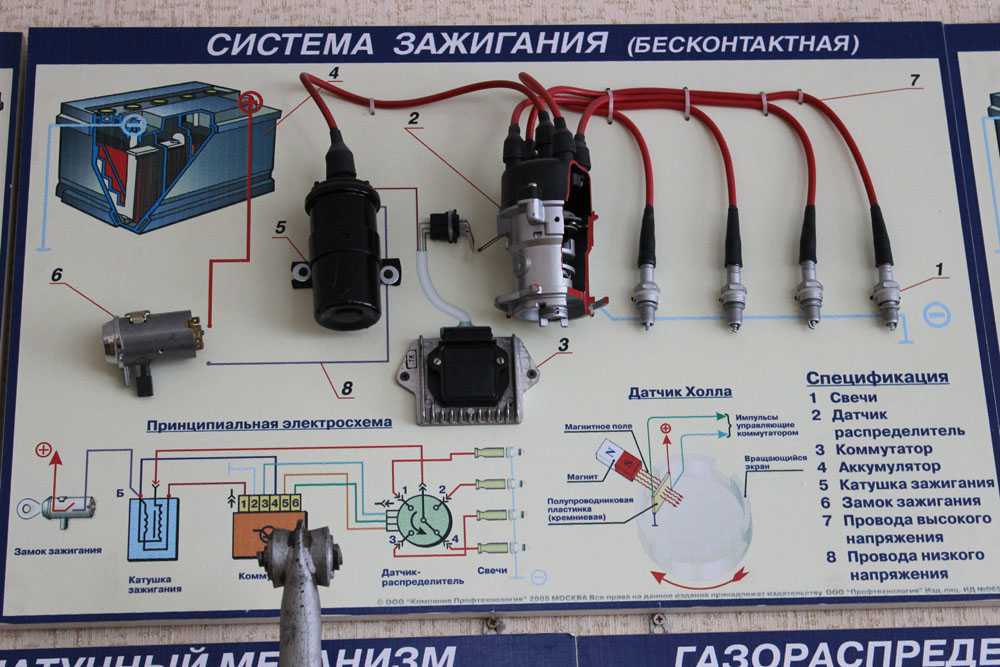

Транзисторное или бесконтактное зажигание УАЗ 469. Бесконтактная система зажигания устанавливается на многих видах транспортных средств. Имеет целый ряд преимуществ перед контактной конструкцией. Искра, вырабатываемая подобным устройством, намного мощнее. Это происходит вследствие повышенного уровня электрического напряжения во вторичной обмотке катушки зажигания. Транзисторная система зажигания оснащена электромагнитным механизмом. Он обеспечивает стабильную постоянную работу всей системы, бесперебойно передавая энергию узлам, деталям, механизмам. Правильно настроенное зажигание при эффективном ДВС гарантирует высокую мощность и существенную экономию топлива. Длительную надежную работоспособность обеспечивает соблюдение периодичности обслуживания привода трамблера. Его необходимо смазывать и регулировать каждые 10 000 км пробега. Сложность ремонта является недостатком бесконтактной системы зажигания. Самостоятельному ремонту она не подлежит, поскольку для этого необходимо специальное диагностическое оборудование, имеющееся только в условиях сервисных центров и СТО.

Электронное зажигание на УАЗ 469. Данный тип зажигания самый технологичный, но в то же время недешевый. Подобными устройствами оснащаются современные модели авто. Имеет сложную технологию, обеспечивающую не только высокий момент, но и ряд других показателей двигателя. Преимущества: простая настройка угла опережения, отсутствие обязательной проверки контактов на предмет окисления. В двигателях, оснащенных электронной СЗ, топливная смесь сгорает на все 100%. Ремонт необходимо осуществлять только на СТО.

Подводное зажигание на УАЗ 469. Это герметичная система зажигания, при которой не страшно заливание водой, попадание в глубокие ямы, движение по открытой местности во время снега и дождя. Когда зажигание обычное – контактное либо бесконтактное, внутри трамблера, между крышкой и бегуном реально теряется 50% искровой мощности. Выясним, почему это происходит.

Между электрическими контактами, которыми является крышка трамблера и бегунок, имеется небольшой промежуток. Для прохождения электрической энергии в этом пространстве затрачивается большая часть дополнительного тока. При контактном зажигании для этих целей тратиться еще часть энергии на функционирование кулачка.

Подводное зажигание сконструировано таким образом, что в нем искра с катушки напрямую попадает на свечу зажигания. Осуществляя данный процесс, она не теряет своей основной мощности, кроме сопротивления высоковольтных проводов. Здесь утрата мощности совсем незначительная, поэтому можно ее не учитывать.

Стоит отметить, что на большинстве машин иностранного производства на каждый цилиндр раздельно ставится катушка, которая располагается сразу на свече, и утрата соответственно совсем незначительная.

УАЗ 3303 Верблюд › Бортжурнал › Ремонт двигателя, Установка привода распредвала.

Распредвал, коленвал, шатуны установлены. Выводим шатун первого цилиндра в верхнюю мёртвую точку ВМТ. Если не установлен шкив, то смотрим на распредвал. На распредвале кулачки должны быть видны. Если кулачки не видны, то это рабочий ход.

По шкиву проще: при верхнем расположении поршня должна совпасть вторая, по ходу, риска на шкиве. Первая, как на фото — это установка зажигания.

Далее устанавливаем прокладку и привод трамблёра, согласно инструкции.

Устанавливаем, промытый от смазки, маслонасос. Снимаем сетку и заливаем, через приёмное отверстие, полный маслонасос масла. Устанавливаем сетку.

Рихтуем продавленный поддон.

Устанавливаем пробковые уплотнители. срезаем с небольшим запасом 2-3 мм.

Устанавливаем поддон. Низ двигателя собран.

Из копилки «передового опыта»…

При постановке задней крышки толкателей, столкнулся с проблемой: между шпилькой и приводом трамблёра, крышка не входила. «Хвала конструкторам! Умные ребята.» Ну, и пришла мысль снять привод трамблёра. Установка привода трамблёра поставила вообще в тупик. Привод, при установке, не попадал в маслонасос. Давления масла не было, и даже при проворачивании стартёром слышалось металлическое пощелкивание (привод задевал за блок).

Далее, надо было сливать масло, снимать поддон. Потом, устанавливать привод, поддон и снова заливать масло.

Была найдена причина: люфт, в приводе (он «качается», отклонялся от продольной оси, не попадая в паз масляного насоса).

Чтобы зафиксировать, вставил деревянные клинья. Позже, они сами отваливаются и удаляются, при замене масла. Развернул паз маслонасоса в нужное положение, подвернувшимся шомполом. Легко вставил привод трамблёра.

Более «продвинутые пользователи», в таком случае, просто выворачивают шпильку, устанавливают крышку, а затем шпильку. Но, вот без пива — не сообразил. «И опыт, сын ошибок трудных…»

В армию попадают водители, порою, только что получившие права. Опыта вождения немного. В ремонте и обслуживании, ещё меньше. Приводы «вталкивали» кто, как мог: и на 180 градусов и на 90. неправильно устанавливали положение шестерён. А, так как бывали ещё, при этом, ленивые, переставлять не хотели… Шли к «дедушке», а тот выставлял ВМТ и перекидывал провода 1 цилиндра, на тот, куда попадало. Далее, по кругу. Так и ездила вся часть без проблем, у кого на 3, у кого 4…

источник

Как подключить замок зажигания

Замена замка зажигания предполагает демонтаж старого и установку нового механизма с его последующим подключением. Для снятия старого замка понадобится крестовая и плоска отвертка.

Порядок действий при демонтаже старого замка системы зажигания транспорта:

Убрать крепежные элементы с нижней облицовочной панели рулевой колонки.
Вставить ключ в замок и установить его в нулевое положение, при котором рулевой механизм будет заблокирован.
Демонтировать рулевую колонку.
Выкрутить крепежные болты замка зажигания.

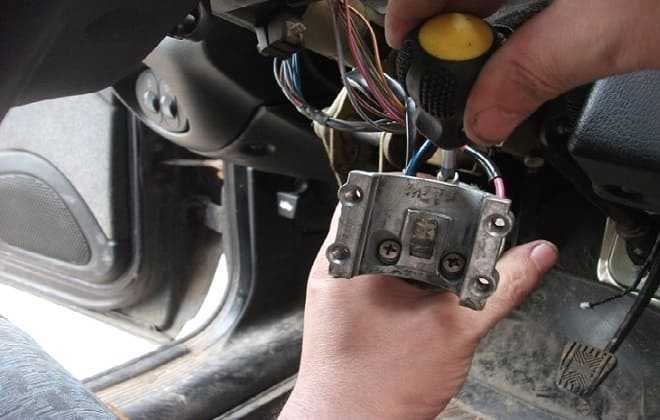

Вставить плоскую отвертку в небольшое технологичное отверстие и нажать на фиксатор, который удерживает замок.
Вытолкнуть замок с посадочного места.
Отсоединить все провода системы.
Установить новый замок, подключить провода и собрать механизм, выполняя все действия в обратном порядке.

Все провода подключаются в направлении хода часовой стрелки.

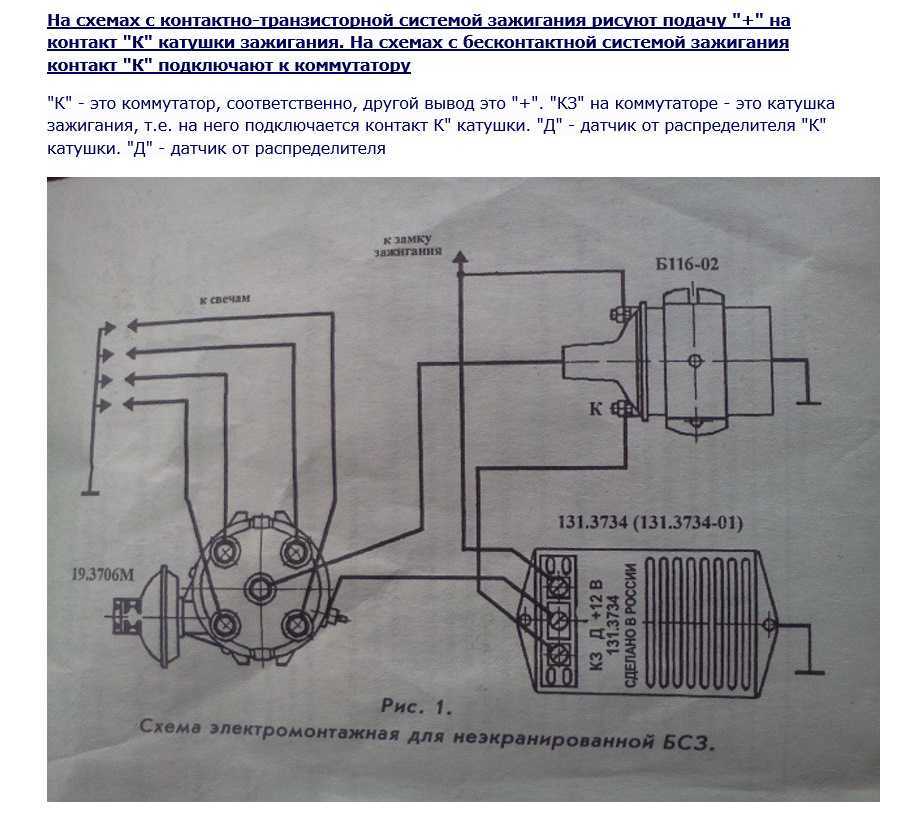

К выводу под номером 50 нужно подключить провод красного цвета, который отвечает за стабильную работу стартерного устройства.

К выводу под номером 15 необходимо подключить провод синего цвета с черной полосой, который отвечает за обогрев салона транспортного средства.

К выводу под номером 30 подключается розовый провод, а к 30/1 — коричневый.

К разъему INT необходимо подсоединить черный провод, который ответственен за работу габаритных огней и фар.

После того как все провода будут подключены, нужно подсоединить клемму аккумуляторной батареи. К верхней части клеммы должен быть подключен провод черного цвета. Затем нужно завести двигатель и проверить исправность и работоспособность всей системы зажигания. Вначале рекомендуется проверить работу электрических приборов, а затем исправность стартерного механизма.

Если все провода подключены правильно, то при нулевом положении ключа системы зажигания все элементы электрооборудования будут отключены от питания. При повороте ключа в первое положение активизируется работа системы, которая управляет двигателем внутреннего сгорания, генераторной установкой, фарами и стопорными сигналами, а также омывателями и очистителями стекол. При перемещении ключа во второе положение срабатывает стартер, стержень противоугонной системы выдвигается и убирается при смене положения ключа.

Если этого не произошло, значит, провода подключены неправильно. Необходимо разобрать механизм и повторить процедуру подключения.

Как выставить зажигание на змз 402 карбюратор

На двигателе типа ЗМЗ0-402 установлен датчик-распределитель зажигания (1908.3706) – бесконтактный, с датчиком (генератором) управляющих импульсов и встроенным вакуумным и центробежным регуляторами опережения зажигания.

Датчик-распределитель выполняет две функции: задает момент искрообразования и распределяет импульсы высокого напряжения по цилиндрам в соответствии с порядком их работы. Для этого служит бегунок, надетый на вал датчика-распределителя.

В бегунке установлен помехоподавительный резистор.

Коммутатор (1313734) размыкает цепь питания первичной обмотки катушки зажигания, преобразуя управляющие импульсы датчика в импульсы тока в катушке зажигания.

Регулировка момента зажигания

Устанавливаем коленчатый вал в положение, соответствующее углу опережения зажигания 5°.

Для этого на двигателе ЗМЗ-402 (рис. 1) совмещаем среднюю метку на его шкиве с приливом на крышке блока (окончание такта сжатия первого цилиндра).

Для двигателя УМЗ-4215 (рис. 2) выставляем первую метку на шкиве против штифта на крышке распределительных шестерен.

Если датчик-распределитель не снят с двигателя, то такт сжатия первого цилиндра определяем, сняв крышку распределителя бегунок должен стоять против внутреннего контакта крышки, соединенного проводом со свечой первого цилиндра (рис. 3).

В противном случае выворачиваем свечу первого цилиндра. Закрыв отверстие бумажной пробкой, вращаем коленчатый вал. Вытолкнувший пробку воздух укажет на начало такта сжатия.

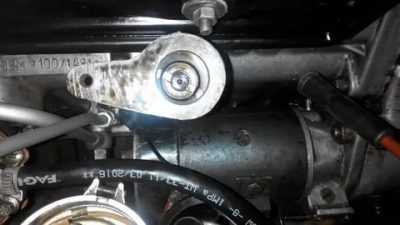

Ключом «на 10» ослабляем винт октан-корректора (рис. 4).

Устанавливаем его шкалу на нулевое деление (середина шкалы) (рис. 5).

Ключом «на 10» ослабляем винт крепления пластины октан-корректора (рис. 6).

Поворачивая корпус датчика-распределителя, совмещаем «метки» (красную риску на роторе и стрелку на статоре).

Удерживая датчик в таком положении, затягиваем винт (рис. 7).

Убедитесь, что бегунок расположен против контакта крышки первого цилиндра и проверьте правильность подсоединения высоковольтных проводов остальных цилиндров – считая против часовой стрелки с первого цилиндра в порядке 1–2–4–3.

После того как вы все сделали, проверьте правильность установки момента зажигания на ходу автомобиля.

Заводим двигатель, прогреваем и когда уже переключили на четвертую передачу при скорости 50 – 60 км/час, резко нажимаем на газ.

Если при этом детонация (по звуку она похожа на стук клапанов) проявится кратковременно – на 1–3 с – момент зажигания выбран правильно.

Продолжительная детонация указывает на чрезмерный угол опережения зажигания, уменьшаем его октан-корректором на одно деление.

Отсутствие детонации требует увеличения угла опережения зажигания, после чего нужно повторить проверку.

Техническая характеристика системы зажигания

Порядок работы цилиндров

Направление вращения ротора распределителя

Угол опережения зажигания max, град:

Зазор свечи зажигания, мм

Сопротивление резистора бегунка*, кОм

Сопротивление наконечника свечи, кОм

Сопротивление центрального контакта крышки*, кОм

Сопротивление обмотки статора, кОм

* На части датчиков вместо резистора установлена крышка с центральным угольным контактом.

Всем привет ! Понадобилось мне выставить зажигание на 402ом.В инете все пишут по разному !1 Подскажите пожалуйста, ПОШАГОВО ! как правильно выставить зажигание на 402ом ?(зажигание электронное, обычное) буду выставлять на улице около дома.2 Бегунок трамблера вращается по часовой, или против часовой ?3 Пытаясь завести машину, крутит, но не заводится, и после отпускания ключа зажигания, коленвал, проворачивается в обратную сторону. (позднее зажигание ?)Вот и решил я по новой с нуля выставить зажигание!ПОЖАЛУЙСТА, РАЗЖУЙТЕ, КАК СДЕЛАТЬ БЕЗ ОСОБЫХ ХЛОПОТ.

Как заведу машину, отрегулирую по стробоскопу.

Читать дальше: Чехол для шубы своими руками сшить

СЕГОДНЯ ВЫСТАВИЛ ЗАЖИГАНИЕ ! МАШИНА ЗАВЕЛАСЬ, ПОЧТИ С ПОЛ ПИНКА ! НО есть вопрос, когда бегунок стоит на первом цилиндре, откручиваем задний болт и совмещаем метки на трамблере под бегунком, НО ! у бегунка же есть свободный ход, я его повернул по часовой стрелке до упора и совместил метки. ПРАВИЛЬНО ЛИ Я СДЕЛАЛ ? ИЛИ может надо повернуть против часовой до упора ?

П.С Придется все таки купить новый карбюратор !

Система зажигания УАЗ 469

Чтобы завести движок любого транспортного средства, необходимо, чтобы горючая смесь воспламенилась в нужный момент в камере сгорания. Эффективная работа поршневой системы достигается правильной настройкой всех параметров. Система зажигания УАЗ 469 позволяет эксплуатировать транспортное средство независимо от климата, температуры, влажности и других внешних факторов.

Зажигание УАЗ 469 предусматривает, чтобы все элементы были исправными и безукоризненно выполняли возложенные на них функции. Для УАЗ 469 схема зажигания состоит из следующих комплектующих:

катушка зажигания УАЗ 469;
трамблер;
жгуты;
коммутатор;
свечи.

Каждый отдельный компонент электрической цепи не должен допускать пробоя на корпус автомобиля и утечек тока.

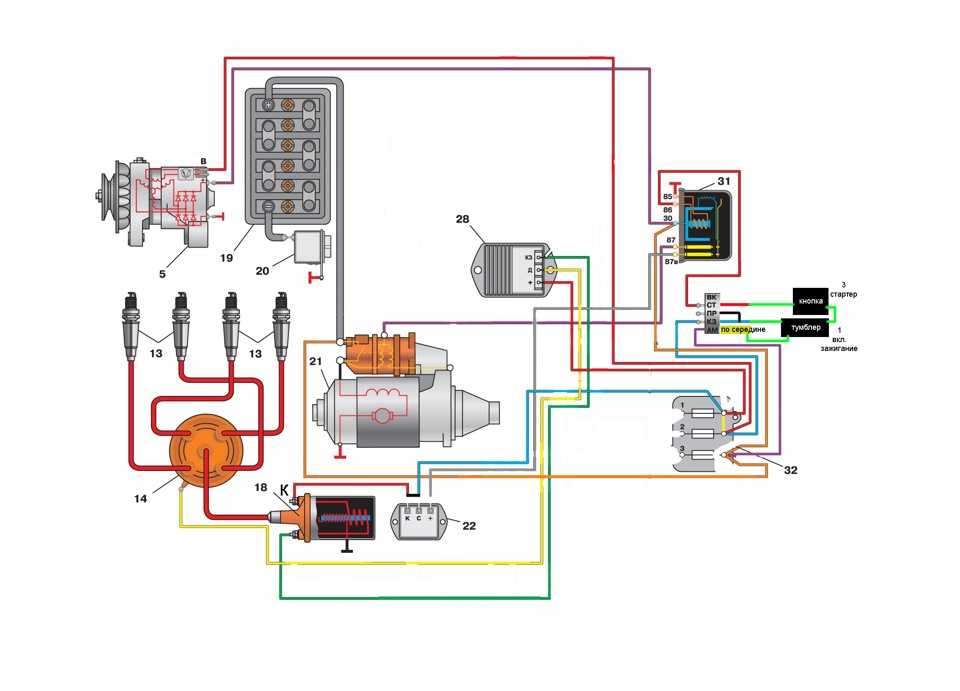

Зажигание автомобиля УАЗ 469 включает в себя следующие элементы:

АКБ;
кнопка массы;
реле-регулятор напряжения;
генератор;
амперметр;
замок зажигания УАЗ 469;
контакты прерывателя-распределителя;
трамблер;
конденсатор;
крышка прерывателя-распределителя зажигания;
бегунок;
свечи зажигания;
провод высокого напряжения;
дополнительное сопротивление;
дополнительное реле стартера;
катушка зажигания;
стартер.

Порядок зажигания УАЗ 469 строго регламентирован, искра возникает точно в заданной последовательности. Важным моментом является не только своевременность подачи искры, но и ее величина. При возникновении малейших перебоев заново настраивается вся цепочка.

Автомобильная АКБ не рассчитана на выработку достаточного объема тока и напряжения, которые требуются для воспламенения горючей смеси. Ток зарядки способен только непродолжительное время раскручивать маховик двигателя. Для устойчивой работы мотора должна полноценно начать функционировать вся система зажигания транспортного средства.

Данный важный узел машины предназначен для существенного повышения мощностных характеристик аккумуляторной батареи. Исправное зажигание совместно с аккумуляторной батареей отправляет свечам достаточный объем и силу тока, необходимого для уверенного розжига топливной смеси.

УАЗ 31519 технические характеристики

Высокие показатели проходимости и другие характеристики позволяют использовать модель для движения по бездорожью.

Габаритные размеры и вес машины

Длина транспортного средства от переднего до заднего бампера – 4020 миллиметров;
Ширина машины по наружной части крыльев – 1785 мм;
Высота от покрытия до верхнего края каркаса или металлической крыши – 2020 мм;
Дорожный просвет под картером заднего моста – 22 сантиметра;
Расстояние между передней и задней осью (колесная база) – 2.38 метра;
Колея передней и задней оси – 1445 мм;
Вес снаряженного автомобиля – 1750 килограмм;
Масса загруженного транспортного средства – 2.5 тонны.

Как самостоятельно установить зажигание?

Как производится установка зажигания на ЗМЗ 402? Коленвал необходимо поставить в положение, которое соответствует углу опережения в 5 градусов.

Устанавливать момент нужно так:

На силовом агрегате совмещаем среднюю риску на его валу на крышке ГБЦ, то есть в момент окончания такта сжатия на 1 цилиндре.
Если трамблер не был демонтирован с силового агрегата, такт сжатия на 1 цилиндре можно выявить путем открытия его крышки. Необходимо, чтобы бегунок был установлен напротив внутреннего контакта, который подключен посредством кабеля к свече. Если определить так сжатия не получается, можно произвести демонтаж СЗ, установленной в первом цилиндре. После этого отверстие необходимо будет закрыть ветошью, а лучше – бумагой. Коленвал нужно начать вращать, а в тот момент, когда бумажная пробка будет выбита воздушным потоком, начнется такт сжатия.
Теперь понадобится гаечный ключ на 10 – с его помощью необходимо немного ослабить болт октан-корректора, при этом сам винт выкручивать не нужно.
Далее, следует выставить его шкалу на нулевой показатель, это приблизительно середина шкалы.
После выполнения этих действий при помощи гаечного ключа на 10 необходимо ослабить болт, который фиксирует пластинки октан-корректора.
Теперь нужно провернуть корпус трамблера таким образом, чтобы были совмещены метки. В частности, речь идет о красной метке, расположенное на роторе, а также риске на статоре. Когда установка привода устройства будет завершена, трамблер необходимо одной рукой удерживать в данном положении, второй рукой закручивается болт.

Многие выставляют зажигание стробоскопом. Иногда выставление момента зажигания не дает результатов – двигатель продолжает троить и работать не на полную мощность. Причина заключается в неработоспособности распределителя в целом. Проблему может решить замена или ремонт трамблера.

Змз-402: замена привода датчика-распределителя масляного насоса. Если двигатель неустойчиво работает на холостых оборотах, «чихает» и «кашляет», дергается при резком нажатии на газ, детонирует, то это признаки, указывающие на неисправность привода — износ шестерни зацепления с распределительным валом либо значительный износ подшипников скольжения в нем. Особенно это заметно при бесконтактной системе зажигания.

Для проведения работ по замене привода подойдет любой гараж или ровная площадка. Из инструмента нам понадобятся рожковые ключи s=10 и 13 мм, большая плоская отвертка и заводная рукоятка.

Начинаем с того, что вставляем заводную рукоятку в храповик и устанавливаем первый поршень в верхнюю мертвую точку на такте сжатия, для чего совмещаем две метки на шкиве коленвала с метками на блоке цилиндров двигателя. А чтобы убедиться, что это действительно такт сжатия, снимаем крышку датчика-распределителя и смотрим, чтобы бегунок находился напротив контакта в крышке с высоковольтным проводом, идущим от свечи зажигания первого цилиндра. Если не совпадают — проворачиваем коленвал еще на один оборот.

А как быть, если привод датчика-распределителя провернуло и вы не уверены в его правильном положении? самый простой способ убедиться в установке поршня в вмт на такте сжатия — отвернуть свечу зажигания и заткнуть отверстие в головке блока пробкой, которую можно скатать из газеты. Только не старайтесь затыкать слишком сильно. При проворачивании коленвала перед совмещением меток эту пробку должно выдавить, так как оба клапана на такте сжатия закрыты.

Обзор СЗ на знаменитых УАЗах

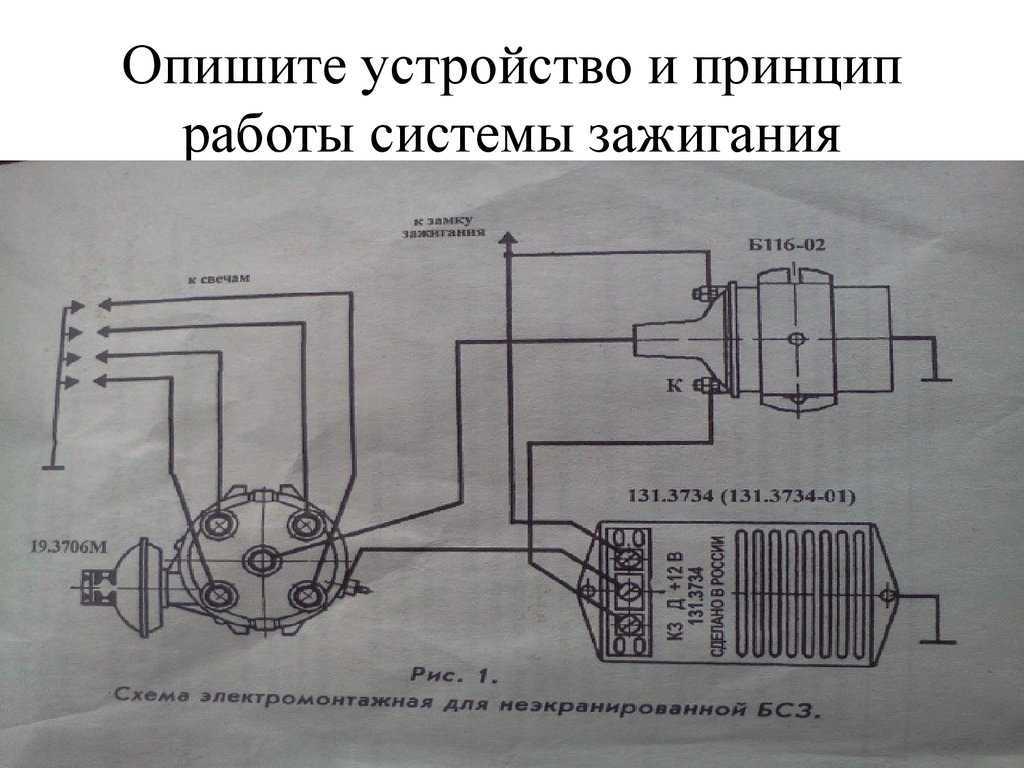

Что представляет собой схема подключения электронного или бесконтактного зажигания, на УАЗ 417, как переделать контактное зажигание на бесконтактное? Почему греется катушка и как произвести регулировку и настройку угла опережения? Для начала разберем основные моменты касательно действия и видов СЗ.

Принцип работы СЗ

Схема контактной системы

Система зажигания, вернее, ее правильная настройка, играет большую роль в работе и запуске автомобильного мотора. При корректной регулировке в силовом агрегате будет правильно сгорать горючая смесь в результате подачи заряда через свечи. На каждый цилиндр УАЗовского мотора ставится свеча, каждая из которых включается в определенном порядке, по очереди, подавая разряд на цилиндр спустя определенное время. Нужно учитывать, что любая СЗ дает возможность не только произвести подачу нужного разряда, но и определяет его силу.

Аккумуляторная батарея машины из-за своих технических характеристик не может вырабатывать напряжение с током, которое требуется для возгорания смеси. Это связано с тем, что АКБ может выдать только ток определенной силы. А благодаря правильной работе системы величина тока значительно увеличивается, что позволяет успешно воспламенять топливовоздушную смесь.

Принцип действия системы состоит из нескольких этапов:

Сначала водитель вставляет ключ в замок зажигания и поворачивает его, электрическая энергия накапливается в катушке.
Затем катушка преобразуется низковольтное напряжение в бортовой сети величиной 12 вольт в высоковольтное. Значение напряжения в результате возрастает до 30 тысяч В.
После этого происходит распределение и подача разряда на ту или иную свечу.
Непосредственно свеча образует искру, которая воспламеняет смесь.

Схема бесконтактной УАЗовской системы

Какие бывают виды СЗ?

В отечественных УАЗах может использоваться одна из трех систем зажигания, рассмотрим каждую из них подробно:

Контактный вид. Данный тип СЗ является устаревшим, однако, он используется на большей части машин. В такой системе принцип действия заключается в выдаче определенного импульса, формирующегося в трамблере — распределительном устройстве. Контактная система считается одной из самых простых в плане устройства, что является преимуществом, поскольку при появлении неисправностей автовладелец сможет самостоятельно проверить и отремонтировать систему. Кроме того, цены на конструктивные детали контактной системы обычно доступные, что не может не радовать. В состав контактной СЗ входят катушка, распределительное устройство, прерыватель, конденсатор и свечи.
Бесконтактный тип, также зовется транзисторным. По сравнению с контактной, бесконтактная система имеет больше достоинств. Формирующаяся искра обладает более высокой мощностью, что достигается благодаря образованию высокого напряжения во вторичной обмотке катушки. Также бесконтактные системы оборудуются электромагнитным девайсом, который дает возможность добиться более стабильного функционирования двигателя. В конечном счете, если силовой агрегат УАЗа будет настроен правильно, то при использовании бесконтактной системы вы можете не только увеличить его мощность, но и добиться экономии топлива, хоть и незначительной. Также такие системы более просты в обслуживании. Одним из основных нюансов в плане обслуживания является необходимость периодической смазки привода распределителя — не реже, чем каждые 10 тысяч км пробега. Из основных недостатков следует выделить трудность ремонта. На практике произвести ремонт бесконтактной СЗ будет проблематично, так как для диагностики системы понадобится оборудование, которое обычно имеется на СТО.
Также система зажигания может быть электронной. Данный вариант в настоящее время считается одним из самых прогрессивных и дорогих, ставится он преимущественно на новые автомобили. Если сравнивать с контактной и бесконтактной, электронная система имеет более сложное устройство. Основное достоинство данной системы заключается в том, что при необходимости процесс регулировки угла зажигания провести будет значительно проще. Кроме того, в электронной системе нет контактов, которые подвержены окислению. Также следует отметить, что на практике горючая смесь в цилиндрах силового агрегата с электронной системой почти всегда сгорает полностью. Но несмотря на все преимущества, электронные СЗ имеют и свои недостатки, которые касаются ремонта устройства. Отремонтировать такую СЗ своими руками практически невозможно, так как для выполнения этой задачи, опять же, потребуется оборудование (видео опубликовал Наиль Порошин).
