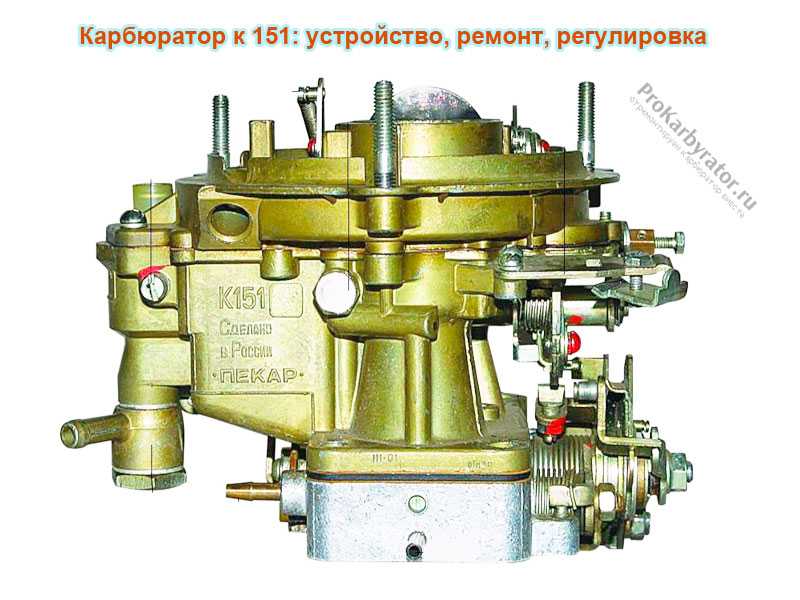

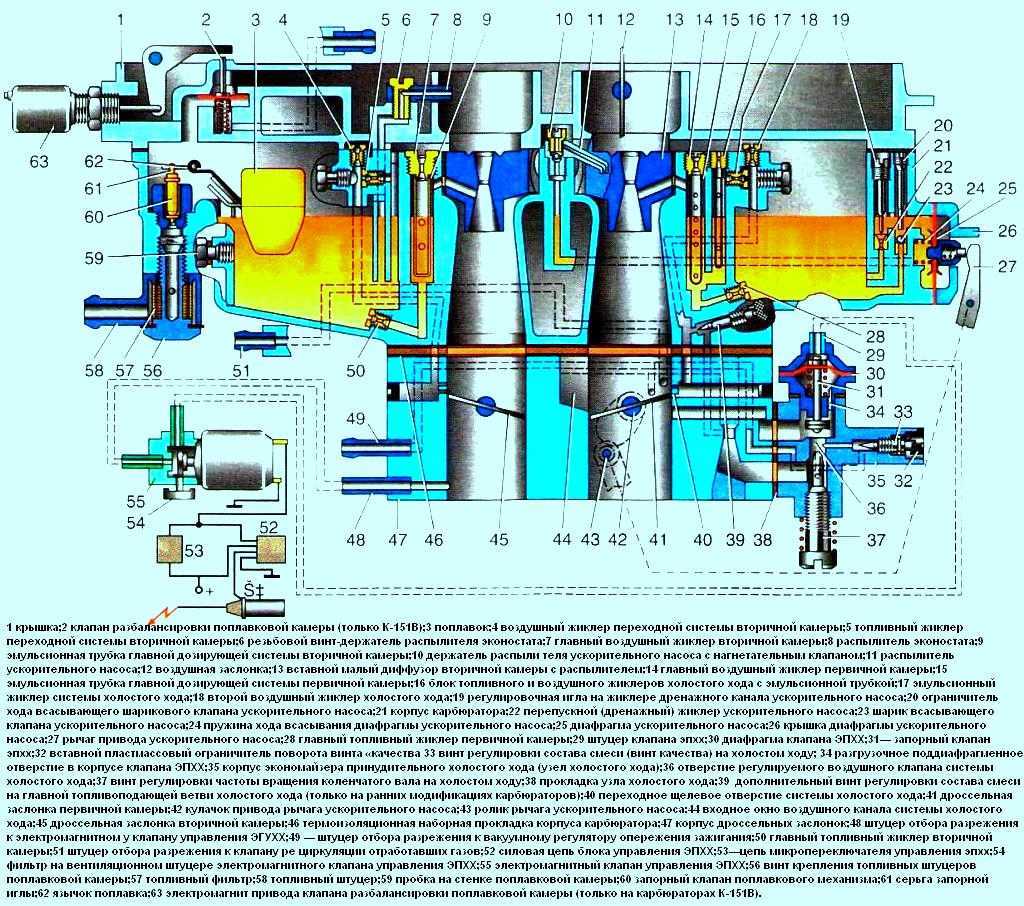

Как разобрать и собрать карбюратор к-151

Регулировка карбюратора К-36Б

Регулировка на холостых оборотах производится следующим образом:
1 — перед началом регулировки необходимо завести прогреть двигатель.
2 — установить монетку топливного корректора в крайнее от себя положение;
3 — вывертыванием или ввертыванием винта 14 установить минимально возможные обороты двигателя;
4 — завернуть винт 13 до отказа, постепенно отвинчивать его, добиться четкой устойчивой работы двигателя;
5 — установить винтом 14, опустить или приподнять дроссель до минимально устойчивых оборотов холостого хода.

Регулировку качества смеси на рабочих режимах производят путем перестановки в дроссельном золотнике дозирующей иглы 6 на одну из пяти кольцевых канавок, при этом поднимание дозирующей иглы обеспечивает обогащение рабочей смеси, опускание обеспечивает обеднение.

Ремонт карбюратора ДААЗ 2107 самостоятельно

Обычно, когда дело касается ремонта силового агрегата и его компонентов, владельцы автомобилей предпочитают обращаться в специализированные сервисные центры. Однако устройство карбюратора ДААЗ отличается простотой как в конструировании, так и в текущем обслуживании. Поэтому в большинстве случаев основные ремонтные работы на карбюраторе своего автомобиля собственник может выполнить и самостоятельно.

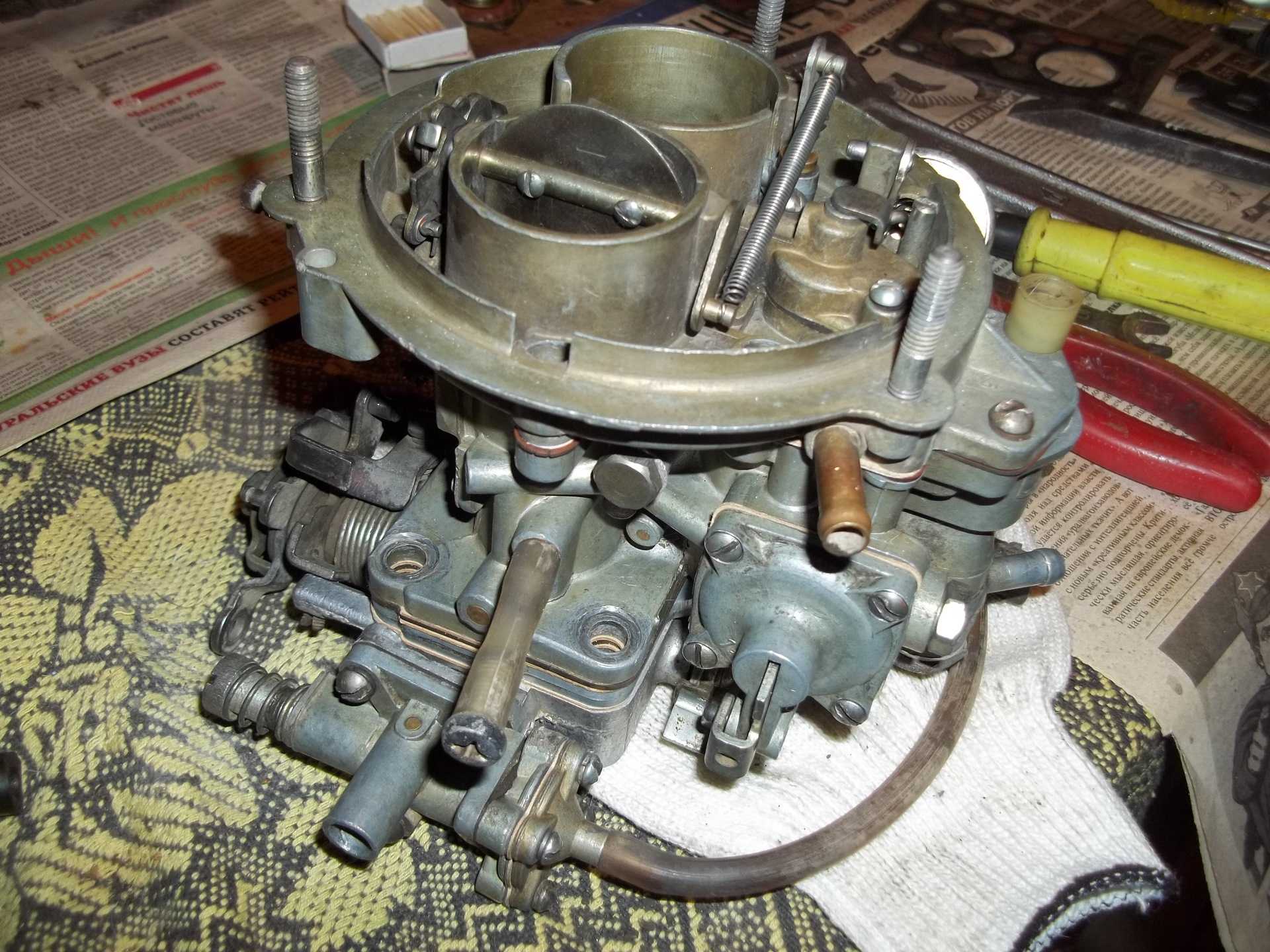

Карбюратор ДААЗ в сборе

Как определить неисправность карбюратора

В зависимости от внешних проявлений работы мотора можно выявить неполадки, которые мешают карбюратору полноценно выполнять свои функции:

Двигатель не может работать на холостом ходу, глохнет (либо наблюдается крайне неустойчивая работа мотора).
Силовой агрегат в холостом режиме работает нормально, но машина очень медленно берёт разгон.
При движении свыше 90 км/ч наблюдается резкое понижение мощности мотора или дёрганье при попытках разогнаться.
Невозможно запустить двигатель «на холодную».
Мотор нельзя завести с первой попытки.
Сильно увеличился расход топлива при езде.

Таким образом, если карбюратор ДААЗ начинает показывать один или несколько признаков данных неисправностей, всё говорит о том, что необходимо проводить ремонтные работы механизма.

Как правило, все эти признаки легко выявляются даже неопытными водителями, так как для этого не требуется специального оборудования или специфических знаний. Определить неисправности карбюратора можно, опираясь на собственные ощущения от езды и эксплуатации автомобиля.

Принцип работы

Карбюратор на автомобиле ОКА работает по той же схеме, что и подобные модели на других машинах. Бензин из поплавковой камеры по топливной системе направляется в колодцы для формирования смеси с воздухом. После этого за счет распылителей эта смесь подается в диффузоры основного механизма, то есть карбюратора на ОКЕ.

Устройство обеспечения работы холостого хода забирает бензин из колодца, после чего оно перемещается через жиклеры и создает определенную смесь с воздухом в заданных пропорциях. Помимо этого, к ним добавляется воздух из первой и второй камер карбюратора. Кстати, его количество регулируется вручную, путем вращения специального винта, отвечающего за уровень открытия дроссельной заслонки.

Когда дроссель открывается незначительно, то смесь бензина и воздуха направляется в камеру. При колебаниях топлива экономайзер проводит регулировку и обеспечивает ровную работу двигателя.

Схема карбюратора К-62В мотоцикла восход

1. Жиклер топливный холостого хода. 2. Жиклер топливный главный. 3. Камера поплавковая. 4. Распылитель. 5. Ось поплавка. 6. Втулка рычага поплавка. 7. Канал воздушный. 8. Насадок. 9. Игла дозирующая. 10. Корпус. 11. Дроссель. 12. Замок иглы. 13 Пружина дросселя. 14. Ограничитель подъема дросселя (удаляется после обкатки двигателя). 15. Трос управления дросселем. 16. Винт регулировочный подъема дросселя. 17. Крышка. 18. Винт регулировочный холостого хода. 19. Штуцер для приема топлива. 20. Отверстие переходное. 21. Канал воздушный холостого хода. 22. Отверстие дренажное. 23. Канал воздушный холостого хода. 24. Игла запорная с шайбой. 25. Поплавок. 26. Утопитель поплавка.

Как сократить расход топлива

В возможностях карбюратора — уменьшение уже имеющихся показателей расхода топлива. При этом процедура требует хорошей организации работ. Первым делом рекомендуется уточнить заводские показатели расхода горючего, применимые на вашей модели авто. Дело в том, что после регулировочных работ можно снизить этот показатель не более, чем на 1 литра на 100 километров пути.

Подготовительные работы:

Чтобы провести регулировку, необходимо убедиться в том, что все системы автомобиля работают в штатном порядке. Потребуется проверить свечи зажигания, катушки, загрязнения на воздушном фильтре и проч.
После чего в обязательном порядке необходимо провести очистку карбюратора от всех видов грязи и нагара. Без внешней и внутренней очистки регулировка не имеет смысла. Допускается применение очистителя для карбюратора без разбора самого механизма.
Заранее необходимо купить топливные жиклёры для главной дозирующей системы. Причём для первичной камеры потребуются жиклёры с диаметром отверстий меньше, чем на «родных», а для жиклёров холостого хода — с увеличенными на 0.01 мм отверстиями.
Также для уменьшения расхода топлива понадобится такой нестандартный предмет, как пластиковая бутылка 1. 5 литра, наполненная до края бензином. Вам потребуются пластиковые хомуты и скотч.

Порядок работы:

Завести мотор и прогреть его до рабочей температуры.
После чего заглушить двигатель.
Далее снять топливны шланг подачи и соединить его с пластиковой бутылкой 1.5 литра, которая наполнена бензином. Устойчиво закрепить бутылку в подкапотном пространстве.
После чего завести мотор и проехать примерно 3–3.5 километра со скоростью не выше 60–70 км/ч. После чего опять заглушить мотор и посмотреть, насколько упал уровень бензина в бутылке.
Далее нужно отвинтить крышку с карбюратора (предварительно рекомендуется снять коробку с воздушным фильтром, так как она будет мешать при работе).
Произвести замену топливного жиклёра ГДС на аналогичный, но с меньшим сечением отверстий (к примеру, если стоял 107.5, то ставим 105). Так же поступить и с жиклёрами холостого хода, увеличив сечение (было 40 — стало 42, например).
Закрутить винт качества до упора.
Закрутить винты количества до упора.
Постепенно выкрутить винты на два-три оборота, включить зажигание и проверить стабильность холостого хода. Если в работе мотора чувствуются провалы — нужно ещё немного подкрутить винты.
После чего автомобиль вновь должен проехать то же расстояние. Сравниваются показатели расхода бензина в бутылке. Если они уменьшились — регулировка произведена правильно.

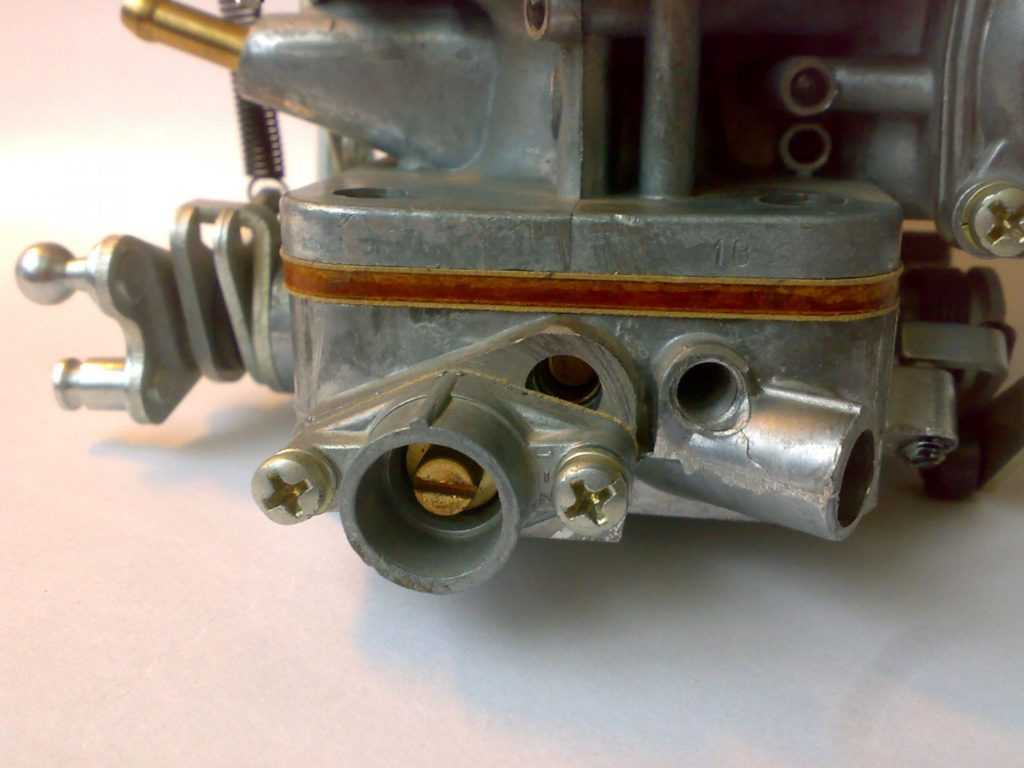

Винт качества и справа от него в такой же втулке винт количества

То есть, фактически, чтобы сократить объём потребляемого топлива, нужно добиться стабильной работы двигателя на холостых оборотах, устранить провалы в работе мотора и поменять жиклёры.

Таким образом, независимо от марки и года выпуска транспортного средства, порядок работ с карбюратором будет основан на одном и том же принципе: разборка, чистка, сборка, регулировка и тестирование. При этом при подготовке и аккуратном поэтапном выполнении работ обслуживание карбюратора будет доступно даже неопытному автовладельцу.

Обслуживание карбюратора ВАЗ 2106

В процессе эксплуатации карбюратора засоряются узкие каналы жиклёров. Это обычно происходит при использовании некачественного топлива, несвоевременной замене воздушного фильтра и т. п. Нарушается состав топливно-воздушной смеси и затрудняется её поступление в двигатель. В результате силовой агрегат начинает работать с перебоями, снижаются его динамические характеристики. В таких случаях требуется промывка загрязнённых жиклёров специальным чистящим составом и последующая продувка их воздухом.

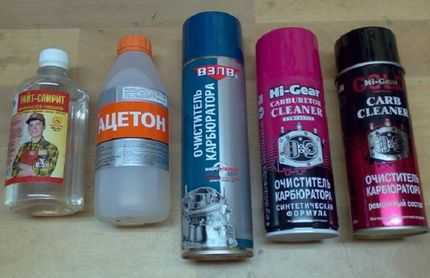

При засорении жиклёров карбюратора их следует промыть специальным средством и продуть воздухом

Кроме этого, рекомендуется периодически доводить состав топливно-воздушной смеси до оптимального с помощью специальных регулирующих винтов. В противном случае двигатель будет работать неустойчиво.

ВАЗ 2106 глохнет на холостых оборотах

В режиме холостого хода заслонки закрыты. Под ними образуется разрежение, обеспечивающее поступление топлива через отверстие под заслонкой первой камеры. Причиной ситуации, в которой двигатель запустился, но работает неустойчиво, чаще всего является карбюратор. Может произойти разгерметизация его корпуса. Это приведёт к попаданию в карбюратор избытка воздуха, обедняющего топливно-воздушную смесь. Также может произойти сбой настроек винтов качества и количества, регулирующих состав и количество горючей смеси. Кроме того, недостаток или отсутствие топлива в поплавковой камере приводит к обеднению поступающей в двигатель смеси. Сложившаяся ситуация потребует от автовладельца выполнения следующих действий. 1. Для устранения разгерметизации корпуса заменить уплотняющие прокладки между его отдельными частями.

В качестве уплотнительного элемента в карбюраторе «Озон» используется теплоизоляционная прокладка

2. Затянуть все болтовые соединения.

В процессе эксплуатации для предотвращения разгерметизации следует периодически подтягивать винтовые соединения частей карбюратора

3. Для предотвращения разгерметизации заменить резиновое кольцо электромагнитного клапана и винта качества. 4. Проверить состояние шланга вакуумного регулятора опережения зажигания на предмет износа и механических повреждений.

Неплотное соединение шланга вакуумного регулятора опережения зажигания приводит к попаданию в карбюратор избытка воздуха

Провалы при нажатии на педаль газа ВАЗ 2106

При нажатии на педаль акселератора открывается дроссельная заслонка. Далее, через сочленённый рычаг вступает в работу ускорительный насос. Если он неисправен, то нажатие на педаль приведёт к перебоям и остановке двигателя. Это наиболее часто проявляется при трогании с места и резком наборе скорости. При резком нажатии на рычаг ускорителя должна наблюдаться мощная струя топлива из канала распылителя в эмульсионную камеру. Слабая струя может быть следствием: • засорения подводящих каналов, носика распылителя и нагнетательного клапана; • разгерметизации корпуса; • соскочившей трубки вакуумного регулятора опережения зажигания. Для устранения этой неисправности необходимо: 1. Заменить уплотняющие элементы карбюратора. 2. Затянуть болтовые соединения. 3. Заменить резиновое уплотнительное кольцо электромагнитного клапана. 4. Проверить на износ и механические повреждения трубку вакуумного регулятора опережения зажигания. 5. Провести ремонт ускорительного насоса (промыть подводящие каналы, очистить носик распылителя от отложений, заменить диафрагму).

Причинами перебоев при нажатии на педаль акселератора часто являются неисправные элементы ускорительного насоса

Регулировка карбюратора

Карбюратор регулируют только на прогретом двигателе.

Нет смысла настраивать данную автомобильную систему на холостом двигателе. Также с дроссельной заслонки необходимо снять тягу педали газа, а затем отсоединить трубку, которая отвечает за вентиляцию картера, чтобы удостовериться, нет ли вакуумной пробки в трубке регулятора опережения.

Затем нужно закрутить по одному винты качества строго по часовой стрелке, пока не станет работа мотора достаточно жесткой. Когда двигатель начнет лихорадить, отвернуть необходимо на оборот назад каждый винт, чтобы двигатель начал работать плавно. Как регулировать карбюратор лучше смотреть на конкретном примере наглядно.

Быстрый запуск агрегата

Инструмент кладём набок таким образом, чтобы воздушный фильтр находился сверху. В таком расположении можно обеспечить попадание топливной смеси в самый низ карбюратора. С первой попытки мотор может завестись в том случае, если перед запуском снять воздушный фильтр и залить в карбюратор небольшое количество смеси (достаточно применить несколько капель, и не стоит слишком увлекаться), после чего установить недавно снятые детали обратно. Этот метод проверен на практике и срабатывает в большинстве случаев. Наверняка многие владельцы старого отечественного автомобиля использовали аналогичный метод на своей машине. Принцип с косой остаётся абсолютно таким же.
Если первый совет не дал своих плодов, то необходимо выкрутить свечи зажигания и внимательно посмотреть на них. Выкручиваем свечу, проверяем её на работоспособность, а после просушиваем камеру сгорания. Свечу, которая не подаёт признаков жизни, необходимо выкинуть и поставить новую. Если со старой все в порядке, то ставим её на место и переходим к следующему методу.
Если свеча полностью исправна, фильтр чистый, а топливная смесь свежая, то необходимо прибегнуть к универсальному способу запуска бензокосы. Стоит закрыть воздушную заслонку карбюратора и дёрнуть ручку стартера один раз. Затем открываем заслонку и дёргаем стартер ещё примерно 3 раза. Такая процедура повторяется от 3 до 5 раз. Двигатель должен завестись. Но не стоит дёргать за ручку слишком сильно, поскольку в таком случае придётся ещё и производить ремонт стартера бензокосы. Это понадобится только в том случае, если произойдёт разрыв тросика или сломается ручка. В других случаях рекомендуется сразу заменять стартер. Этот узел продаётся сразу в сборе.
А также есть совсем простой способ завести косу. Многие люди забывают после заливки топливной смеси нажать на подсос бензина. Обычно он располагается около бензобака. На бытовой косилке он выглядит как обычный шарик с воздухом, который необходимо раз 5−10 нажать, чтобы смесь из бака пошла по назначению. В большинстве случаев такой вариант действует безотказно. Просто следует помочь топливу пойти по каналу.

Правильная замена свечей зажигания

О том, что свечи зажигания стоит периодически менять, знают многие, но мало кто делает это правильно и в определённой последовательности. Чтобы произвести все манипуляции верно, стоит ознакомиться с правильным порядком действий.

Остановите двигатель и подождите, пока он не станет холодным, в ином случае можно получить сильный ожог.
Высоковольтный провод отсоединяем от свечи. Выкручиваем свечу с помощью специального ключа. Осматриваем свечу.
Деталь нужно заменить, если она будет в неисправном состоянии, сильно грязной, или на корпусе обнаружится трещина.
Проверяем зазор между электродами. Их величина должна составлять 0,6 мм.
Ставим новую свечу и затягиваем ключом.
Проводим установку высоковольтного провода на центральный электрод свечи.

В этой процедуре нет ничего сложного, и справиться с ней сможет абсолютно любой хозяин бензиновой косы.

Бензокоса глохнет после запуска

Мотор может заглохнуть после запуска устройства в том случае, если карбюратор настроен неправильно или произошла его разрегулировка. Это очень просто опознать. Могут возникать вибрации, которые отчётливо ощущаются при работе. Регулировку можно производить и своими руками, стоит строго выполнить все инструкции, которые написаны в руководстве.

Мотор также может заглохнуть из-за того, что засорился топливный клапан. В этом случае его необходимо прочистить, и тогда проблема будет устранена.

Если коса завелась, а потом резко заглохла, это означает, что подача топлива в карбюратор затруднена. Необходимо ослабить клапаны карбюратора, тогда свободный подход топлива к нему будет осуществляться в необходимом количестве.

Если наблюдается излишний подсос воздуха, тогда двигатель тоже может заглохнуть. Следует прибавить немного оборотов, чтобы пузыри воздуха выходили из топливной системы. Ещё обязательно стоит проверить целостность топливозаборного шланга. Если какие-то повреждения в нём обнаружатся, то деталь нужно сразу же заменить.

Диагностика карбюратора

Чтобы самостоятельно выявить и устранить неполадку в работе карбюраторного узла, необходимо иметь навыки технического обслуживания автомобиля и специальные знания. Однако самые явные неисправности в работе устройства можно диагностировать и без наличия высшего технического образования — нужно просто внимательно относиться к состоянию машины.

Рекомендуем: Полировка фар автомобиля зубной пастой – стоит или нет?

Диагностика карбюратора необходима в том случае, если водитель начинает замечать нарушения динамических качеств транспортного средства. К тому же постепенно проявляются проблемы следующего характера:

слабый разгон;
в момент увеличения скорости в работе мотора ощущаются провалы;
резкие рывки во время движения;
раскачивание авто.

К тому же чёрный едкий дым, который вырывается из глушителя во время разгона, может служить признаком того, что в работе карбюратора есть нарушения.

Это явный признак неисправностей в работе карбюратора

Основные неисправности

В зависимости от срока эксплуатации и стиля езды водителя, карбюраторы могут выходить из строя или показывать некорректную работу по различным причинам. Основными неисправностями можно считать износ резиновых и паронитовых прокладок, выработку ресурса клапанного механизма, деформацию мембран и западание иглы игольчатого клапана.

Как отрегулировать «Солекс» ДААЗ 2108–1107–10

Процесс настройки и корректировки работоспособности карбюраторного механизма целесообразно начинать с поплавкового отсека. Это связано с тем, что здесь находится топливо, уровень которого должен быть строго фиксирован. Если уровень бензина ниже или выше нормы, то регулировка других компонентов становится бессмысленной.

Регулировка поплавка

Порядок выполнения регулировки включает в себя несколько этапов:

Сначала завести мотор и дать ему поработать в течение 3 минут, после чего заглушить.
Снять короб воздушного фильтра и убрать его в сторону, так как он препятствует свободному доступу к карбюратору.
От корпуса «Солекса» первым делом отсоединить патрубок, через который подаётся бензин.
Открутить плоской отвёрткой пять винтов на крышке, чтобы её снять.
Измерить расстояние от края поплавковой камеры до уровня топлива. Оно должно быть равным 25.5 мм. В случае если имеются различия, потребуется выставить нужный параметр посредством подгибания кронштейна поплавка.
А также потребуется выставить ось поплавка таким образом, чтобы он мог свободно перемещаться.
Регулировка поплавковой камеры и поплавка на этом считается завершённой.

Регулировка устройства пуска

Отрегулировать карбюратор на ВАЗ 2108 и 2109, как и произвести его ремонт, можно и своими руками. Эта работа должна выполняться на карбюраторе, который был снят с мотора и установлен на ровной поверхности. Если диафрагма пускового механизма была повреждена, то необходимо изначально провести её замену и только после этого приступать к регулировочным работам:

Провернуть рычажок регулировки воздушной заслонки и полностью её закрыть.
Опустить шток пускового механизма лезвием отвёртки и держать в таком положении.
Измерить ширину зазора между заслонкой и стеной камеры. Имеющийся показатель должен быть равен 1 мм. Если это не так, то потребуется корректировка.
Нужно будет ослабить контргайку, которая размещена на поверхности насоса-ускорителя и попутно отвёрткой провернуть винт качества. Если поворачивать винт в одну сторону, то зазор будет увеличиваться, при повороте в другую — уменьшаться.
Ещё раз замерить толщину зазора.
По такому же принципу производится регулировка воздушной заслонки на второй камере.

Измерить ширину зазора можно с помощью сверла с диаметром 1 мм

Как отрегулировать холостой ход

Эта процедура может быть проведена только на установленном в машине карбюраторе, после того, как двигатель хорошо прогрелся. При этом воздушный фильтр уже не станет препятствовать доступу, поэтому остаётся на своём месте под капотом:

Заглушить мотор.
До конца завернуть винт качества топливовоздушной смеси, а затем отвернуть его не более, чем на четыре оборота.
Снова завести мотор, попутно включить все осветительные приборы, акустику и печку для увеличения потребления энергии.
Работая винтом количества нужно выставить количество оборотов работающего мотора на 750–800 в минуту.
Винтом качества выставляется максимальный показатель холостого хода — 900 об/мин (в зимний период допускается увеличение этого параметра до 1000 об/мин).
После этого нужно будет закрутить винт качества обратно, пока не почувствуются перебои в работе двигателя. В этот момент нужно будет остановиться и сделать назад один оборот.

Регулировка холостого хода на ВАЗ 2108/2109 необходима для того, чтобы автомобиль показывал стабильную работу в установленном режиме без высокого потребления топливовоздушной смеси.

Подготовительные работы

Ремонт впрыскивающего устройства выполняется только после полного снятия карбюратора с двигателя автомобиля ВАЗ. Если у вас установлено газовое оборудование, то для его настройки лучше обратиться к специалисту, так как такие работы должны осуществляться только квалифицированными специалистами.

В первую очередь подготовительные работы подразумевают полное снятие воздушного фильтра. Начинать нужно с крышки фильтра. Возьмите ключ №13 и открутите три гайки, удерживающие крышку на корпусе. Снимите крышку и открутите четыре гайки М8. После этого вы можете снять корпус воздушного фильтра. Демонтируйте все имеющиеся тросики. Начните демонтаж с приводного троса воздушной заслонки. Внутренняя часть троса должна отсоединиться от самой заслонки. Кроме того с дроссельного узла обязательно нужно отключить приводной рычаг. Далее открутите хомуты, с помощью которых крепятся топливные шланги. Если вы выполняете только регулировку и настройку карбюратора, то топливные шланги можете не снимать.

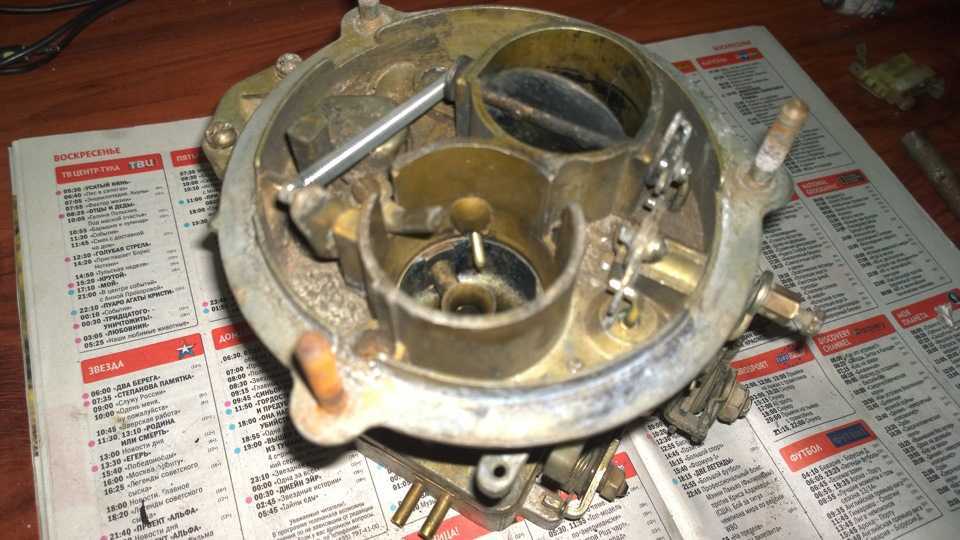

Разборка карбюратора

Данная операция нужна для проведения тщательной внутренней очистки или замены некоторых элементов устройства. В любом КРБ имеется большое количество различных мелких деталей: уплотнительных колечек, жиклеров и т.д. В связи с этим советуем разборку проводить на столе или верстаке с хорошим освещением. При этом на рабочей поверхности должно быть достаточно места для того чтобы там разместить все детали, снятые с карбюратора. Перед началом разборки советуем подготовить баночку обычного ацетона или же спрей для очистки карбюраторов. После того как вы достанете карбюратор со своего автомобиля, уложите его на чистую поверхность, открутите все болты, а затем с помощью небольшой плоской отвертки открутите все имеющиеся жиклеры. Затем этой же отверткой поддевайте и доставайте все трубки, которые имеются под жиклерами

Теперь обратите внимание на винт, установленный на ускорительном насосе – также открутите его и достаньте. Заметьте, что под клапаном установлено уплотнительное колечко, его нужно аккуратно достать

Если повредите это колечко, то при сборке придется устанавливать новое. Теперь возьмите плоскогубцы и достаньте все диффузоры с камер. В некоторых случаях эти диффузоры просто невозможно достать. Если у вас именно такая ситуация, то придется взять проставку, поставить ее с обратной стороны диффузоров и аккуратно их подбить. После этого вы можете извлекать жиклеры во вторичной камере. Все извлеченные детали карбюратора аккуратно раскладывайте на поверхности своего стола. Также не забудьте извлечь жиклер, используемый для регулировки работы мотора на холостом ходу – он находится с другой стороны карбюратора.

Подготовка к регулированию холостого хода

Для этого

Прикручиваем карбюратор к двигателю.
Подкачиваем насосом топливо в карбюратор.
Откручиваем винты количества и качества на исходное число оборотов, которое мы отмечали до разборки.
Если вдруг Вы забыли отметить положение этих винтов до разборки, тогда открутите винт качества на 2, а винта количества на 3 оборота примерно.
Прикручиваем воздушный фильтр.
Прогреваем двигатель до 90°.
Если вдруг двигатель не запускается, то ищем такое расположение винтов количества и качества , при котором он запустится и будет устойчиво работать.

Регулируем холостой ход

Приступаем:

Выставляем с помощью винта количества оптимальную частоту вращения вала двигателя (для «классики» это — 820-900 оборотов в минуту).
Подкручивая винт качества, достигаем максимальных оборотов вала двигателя будут наибольшими.
При помощи винта количества выставляем обороты на 15% выше оптимальных (для «классики» около950-1035оборотов в минуту).
Проверяем расположение винта качества, чтобы оно обеспечивало максимальные обороты в данном положении винта отвечающего за количество смеси. Если этого нет, добиваемся с помощью винтом качества снова наибольших оборотов и затем винтом количества доводим обороты до превышающих номинальные на 15%.
Снова проверяем, что положение регуляторов качества и количества создавали условия как в пункте 4. До тех пор, когда при достигнутой скорости оборотов на 15% свыше номинальной любое кручение винта качества приводит только к падению оборотов.
Заворачиваем винт качества, понижая обороты до оптимальных.

Проверка регулировок

Итак:

Проверяем работу двигателя, чтоб было не слышно «троения» при работе на ХХ. Разгоняем двигатель, смотрим, чтоб работал без провалов при резком открывании дроссельной заслонки, чтоб не глох при ее резком закрывании. Если провалы есть, следует немного открутить винт качества.
Следим, чтоб двигатель не глох при торможении. Если глохнет, то немного открутите винт качества.
Ваз 2106 карбюраторный ремонт и регулировка успешно завершен! Произведя ремонт и регулировку самостоятельно, вы сэкономите свои деньги, а цена ремонта на СТО не всегда означает качество!
Если что-то для вас осталось не понятным в этом процессе то вам поможет:
Ваз 2106 ремонт карбюратора видео.

↑ Разбираем корпус дроссельных заслонок

Крестообразной отверткой отворачиваем два винта крепления втулки и снимаем ее вместе с винтом регулировки количества смеси.

Снимаем со втулки прокладку и отворачиваем винт, посчитав количество его оборотов. Сняв с винта уплотнительное кольцо, промываем его в ацетоне и обдуваем сжатым воздухом.

Тонкой отверткой заворачиваем винт качества до упора, записав количество сделанных при этом оборотов, а затем полностью выворачиваем винт и вынимаем его.

Сняв с него резиновое уплотнительное кольцо, промываем винт в ацетоне и обдуваем сжатым воздухом.

Отверткой расконтриваем гайку оси дроссельной заслонки первой камеры.

Ключом «на 11» отворачиваем гайку.

Снимаем стопорную пластину, рычаг привода дроссельных заслонок, шайбу, рычаг, ограничивающий открытие дроссельной заслонки второй камеры, втулку, пружинную шайбу, рычаг связи с воздушной заслонкой, шайбу, рычаг-упор дроссельной заслонки, пружину и золотник системы вентиляции картера двигателя. Запомните положение, в котором он установлен на ось, чтобы при сборке установить его правильно.

Рассоединение корпуса КРБ и снятие насоса

Возьмите крестовую отвертку и открутите ею четыре болта, на которых держится крепление диафрагмы насоса. Далее снимаете крышку, аккуратно достаете пружину и после этого уже можете вынимать диафрагму. Теперь демонтируйте пружинку, которая имеется на рычаге пневматического привода узла дросселя. Чтобы выполнить эту операцию вам нужно достать специальный фиксатор. Затем выкручивайте крепежные болты и снимайте пневмопривод с КРБ.

Далее вам следует рассоединить сам корпус карбюратора. Выкручивайте два болта, установленные в корпусе и аккуратно разделяйте корпус. После этого вы можете демонтировать экономайзер и микровыключатель. Обязательно выкрутите все винты, используемые для регулировки оборотов ХХ и смесеобразования. Вот и все, теперь перед вами лежит полностью разобранный карбюратор.

Виды обслуживания

Обслуживание карбюраторов «Озон» бывает частичным и полным. Первое – промывка узла без демонтажа его с двигателя. Выполняется она при помощи специальных чистящих средств, типа «Carb Cleaner». Используем средство согласно инструкции и продолжаем эксплуатацию авто. Но эффект от частичного обслуживания – недолговечный и помогает далеко не всегда. В конечном итоге придется выполнять полное обслуживание.

Полная настройка карбюраторов «Озон» сводится к полной разборке узла, чистке каналов, проверке работоспособности навесных узлов, дефектовке деталей, сборке с использованием запчастей и последующей регулировкой.

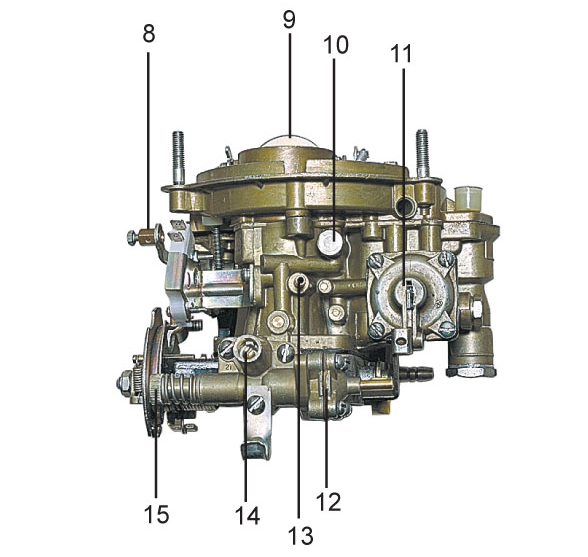

Стабильную, ровную и экономичную работу любого бензинового двигателя можно получить, только если обеспечивать его идеально сбалансированной смесью воздуха и бензина. Инжекторные системы впрыска топлива монтировали на «семерки»только в последние годы её выпуска. А до этого карбюратор ВАЗ-2107 был «вне конкуренции», он почти без всякой электроники готовил, по встроенному в него «рецепту», бензиновоздушное питание для моторов всей «вазовской» линейки. Системы дозировки в приборах разных стран мира применялись самые разные. На карбюраторах ВАЗовских машин была выбрана такая, в которой для постоянства уровня применяется поплавок. Рассмотрим его устройство и работу на примере модели ДААЗ 2107-1107010 «Озон».

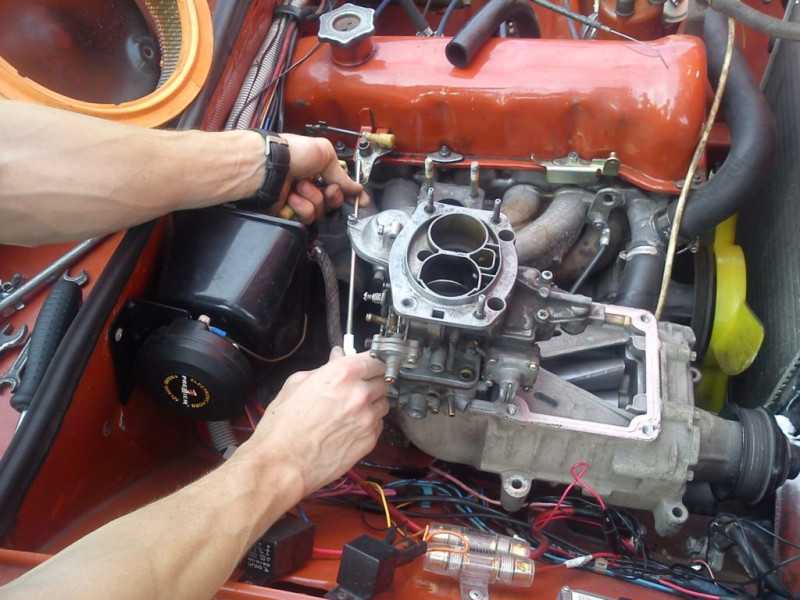

Установка карбюратора своими руками

Процесс установки карбюраторного механизма на автомобиль любого типа не вызывает особенных сложностей. Трудности возникают с правильным подключением множества шлангов, патрубков и магистралей к соответствующим штуцерам и разъёмам.

Для того чтобы установить карбюратор на впускной коллектор мотора (это его «родное» место), потребуется:

Изначально осмотреть фланец коллектора на впуск — нет ли следов нагара или налипаний слоя грязи. В том случае, если на месте крепления карбюратора имеются какие-либо отложения, рекомендуется удалить их специальным очистителем или растворителями серии 642.
Карбюратор устанавливается на четыре шпильки, причём обязательно под него укладывается прокладка.
Шпильки закручиваются гайками до упора.
Сначала к штуцерам подключается патрубок, через который подаётся горючее в карбюратор. Он имеет самый большой диаметр трубы и короткую длину.
С обратной стороны подключается шланг «на обратку».
Специальная магистраль подсоединяется к электромагнитному клапану.
Далее к разъёму распределителя зажигания следует подключить вакуумный шланг.
Далее соединяются концевые окончания экономайзера.

Практически на всех моделях автомобилей карбюратор устанавливается над впускным коллектором

Специалисты СТО во время установки карбюратора не используют герметики. Это обусловлено тем, что эластичный и податливый силикон может при нагревании забить все каналы карбюратора и повлиять на его работоспособность.
