Реле стартера ваз 2107: назначение, неисправности и ремонт

Ремонт механизма и установка

После демонтажа стартера с автомобиля производим его разборку, и произвести дефектацию узлов

Особое внимание уделяется состоянию бендикса и втулок подшипника скольжения, для осмотра нужно разобрать корпус. Аккуратно вынимаем из гнезд щетки и очищаем коллектор от загрязнений

Собираем устройство и проверяем его работоспособность при помощи аккумулятора.

Установка механизма запуска двигателя ВАЗ 2107 производится в порядке обратном снятию. Если в ходе испытаний выявлено, что стартер не подлежит восстановлению, производится замена его новым. Если на машине установлен инжектор после подключения аккумулятора потребуется некоторое время для создания необходимого давления в бензопроводе. Запуск двигателя следует производить только после прекращения работы насоса.

Одним из основных механизмов любого современного автомобиля является стартер

Именно он осуществляет запуск двигателя, поэтому очень важно поддерживать его идеальное состояние. Если после поворота ключа зажигания стартер не вращается, потребуется демонтировать его, выполнить диагностические и ремонтные работы

Как все это сделать без привлечения специалистов автосервиса и сэкономить деньги? Об этом вы узнаете из нашей статьи.

Стартер не крутит

Причин, по которым стартер не срабатывает множество, но в первую очередь необходимо проверить самые распространенные причины, из-за которых мотор не сможет запуститься.

Проверка контактов на АКБ

Зачастую причина, когда стартер не крутит, является в ослабленных клеммах на АКБ или же в их окислении. Достаточно лишь очистить окисленные клеммы от химических реакций и затянуть их с усилием, которое обеспечит надежный контакт.

Разряд АКБ

Довольно часто, особенно зимой после простоя аккумулятор на автомобиле может разрядиться, а загустевшее масло во время стоянки не позволит слабому АКБ вращать коленчатый вал стартером. Проверить АКБ можно обычным мультиметром, в зимнее время его напряжение не должно быть менее 12В, в летнее не ниже 11В. Данное напряжение не является показателем заряда АКБ, при таких значениях аккумулятор лучше зарядить.

Замок зажигания

В некоторых случаях контактная часть замка зажигания способна выйти из строя. Это связанно со старением или некачественными деталями. В таком случае при повороте ключа не будут замыкаться контакты на включение стартера.

Обрыв обмотки

При обрыве обмотки на статоре или роторе стартера магнитное поле, которое вращает якорь, не будет появляться и якорь стартера не будет приводиться в движение.

Втягивающее реле стартера ваз 2106

Суть в том, что по строению стартер не сложен, и при наличии инструкции любой автомобилист сможет разобрать и собрать его. Однако даже при такой простой конструкции, провести снятие и последующую установку втягивающего реле для многих оказывается весьма проблематично. Первым делом нужно провести диагностику детали и выявить место поломки. Первыми на глаза механика попадается замок зажигания и реле включения, находящийся под капотом автомобиля.

Если при запуске двигателя стартер “молчит”, то, вероятнее всего, поломка кроется в этих частях. Если в момент запуска стартер тарахтит, щелкает, шумит, то очаг поломки находится в другом месте.

На всякий случай еще раз проверьте аккумуляторную батарею и при необходимости замените ее. Если после замены проблема не исчезла, то придется приступать к более серьезному ремонту.

Ремонт

В первую очередь проверяем зарядку аккумуляторной батареи, при необходимости подзаряжаем ее. Далее необходимо проверить состояние клемм батареи, проверьте их затяжку и если необходимо подчистите от окисления.

Произошел обрыв провода от дополнительного реле ко втягивающему, проверьте и при необходимости устраните проблему.

Вышла из строя контактная плата замка зажигания, в результате чего замок не дает напряжения в цепь питания стартера и тягового реле.

Удерживающая обмотка втягивающего реле потеряла контакт с «массой» или он стал ненадежный.

Втягивающее реле включилось, но якорь стартера не вращается.

Опять же необходимо в первую очередь проверить зарядку аккумуляторной батареи, так же проверьте состояние клемм аккумулятора, при необходимости зачистите их и подтяните.

Неисправность может так же скрываться в самом тяговом реле, а именно могли подгореть контакты включения стартера.

Снимите стартер с автомобиля и проверьте состояние щеток и щеткодержателей, при необходимости замените щетки.

В результате «разноса» обмотки, заклинил якорь стартера и поэтому при включении втягивающего реле он не крутит.

Втягивающее реле включается и выключается — стучит.

Опять же в первую очередь при определении неисправности ищем возможную причину в аккумуляторной батареи, проверяем ее зарядку и качество соединения клемм и их состояние. Устраняем все дефекты и если втягивающее не заработало как надо, то продолжаем искать дальше неисправность.

Удерживающая обмотка втягивающего реле потеряла надежный контакт с «массой».

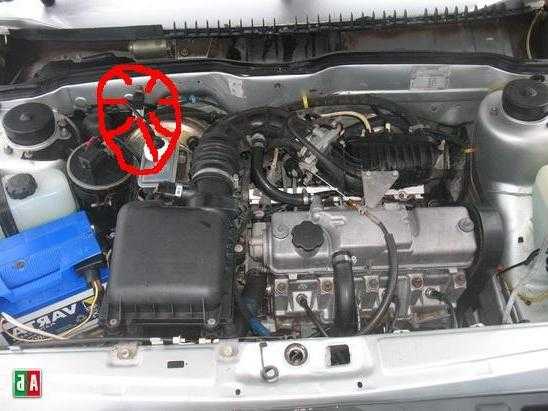

Где Находится Реле Стартера Ваз 2115 Инжектор

Реле стартера ВАЗ 2115Наиболее вероятной причиной отказа стартера является электрический ущерб.При первом неудачном запуске двигателя большинство людей ищет проблему в стартере, что не всегда правильно. Работа стартера напрямую зависит от реле, контактных соединений и наличия необходимого электричества. Чтобы проверить, работает ли электрический стартер, он может питаться непосредственно от батареи, подключив положительный провод от терминала. Таким образом, вы можете запустить двигатель, чтобы продолжить движение с неисправной системой питания стартера. Многие люди пытаются найти в автомобиле стартерное реле VAZ 2115, где есть узел электронной системы автомобиля, но поиск не дает результата. Это происходит по простой причине его отсутствия. Возможно, производитель ВАЗ уже оснащает новую серию автомобилей, стартерную эстафету, но предыдущие версии этих автомобилей были изготовлены без нее. Это не критично, так как стоимость незначительна, и преимущества сразу видны, вы можете установить ее самостоятельно, без навыков электрика.

Почему необходимо установить дополнительное стартерное реле VAZ 2115? Дополнительное реле обеспечивает более стабильную работу стартера с дополнительным электрооборудованием. Таким образом, стартер работает даже со слабо заряженной батареей, включенной подсветкой и при низких температурах.

Ваз 2115 не крутит стартер устраняем проблему

Устанавливаем реле

настартер приора и 2110.Не путайте реле стартера ВАЗ 2115 с ретранслятором, которыйнаходится на стартере, и выполняет функцию толкания и втягивания механизма сцепления зубьев стартера и маховика. Таким образом, обычный старт автомобиля. Нарушения работы ретрактора выражаются в таких проявлениях:

• после успешного запуска двигателя вы можете услышать жужжание стартера

Поверните ключ зажигания простым щелчком, стартер не работает

попытаться запустить двигатель с помощью ключа

Такие проявления характеризуются нарушением стартера и заменой реле.

Проверка со снятым стартером с помощью мультиметра

Данная проверка втягивающего реле позволяет очень точно выполнить внутреннюю диагностику и определить состояние обмоток и контактов.
Демонтаж стартера в зависимости от марки автомобиля выполняют различными способами. Для ВАЗ 2110 эту процедуру осуществляют снизу из ямы. Перед отвинчиванием крепежа снимают провода (клеммы лучше пометить, чтобы не перепутать при сборке), возможно потребуется снять защиту картера.

Для начала подают напряжение с аккумулятора на корпус и клеммы реле, срабатывание сопровождается характерным щелчком и видимым перемещением штока.
Дальнейшие проверки осуществляют с помощью мультиметра, который переводят в режим измерения сопротивления и выбирают диапазон 200 Ом.

Видео: Проверка стартера снятого с автомобиля

https://youtube.com/watch?v=2AgwvzkRuoI

Сначала проверяют исправность втягивающей и удерживающей катушек. Для этого один из щупов подключают к массе, вторым последовательно касаются контактов. Показания прибора составляют 2 Ом. Отклонение показаний прибора от указанного значения – признак обрыва или короткого замыкания.Для проверки силовых контактов из корпуса реле вынимают сердечник и снимают возвратную пружину, после чего вставляют сердечник обратно. Шток сердечника с определенным усилием упирают в стол и заменяют сопротивление уже между контактами. Сопротивление составляет примерно 1,5 Ом.

Щелчки на втягивающем реле и на реле стартера

Многие электроприборы при работе характерно пощелкивают, именно эти звуки подтверждают их работоспособность. В любых используемых реле соединение контактных групп осуществляется электромагнитным способом. Когда напряжение оказывается на контактных клеммах, представляющих собой гибкие подвижные кронштейны, благодаря разнополюсным зарядам происходит их обоюдное притяжение.

Движение и соединение контактов сопровождается характерным звуком, который нам и слышен. Водитель со стажем, послушав щелчки, сможет определить источник звука: щелкает стартер или втягивающее, а также исправно ли данное устройство.

Добиться гарантированного и надежного запуска двигателя можно лишь обеспечив работоспособность всех элементов и узлов, составляющих необходимую цепочку: аккумулятора, замка зажигания, реле в стартере, втягивающего реле стартера.

Щелчки на реле и бездействие стартера

Когда мотор не заводится, но в запускающей его системе еще осталась какая то жизнь, ситуация не безнадежна. В этом случае возможно несколько предпосылок неполадок:

• разряженная аккумуляторная батарея;
• отсутствие хорошего контакта или неисправности в проводке;
• испорченный замок зажигания;
• вышедший из строя стартер (не приходит напряжение на щетки или проскальзывает бендикс стартера);
• не работающее втягивающее реле.

Каждая из них предусматривает определенное поведение автовладельца. Если проблема вызвана аккумулятором, необходимо его просто зарядить либо заменить. Повреждения в проводке авто обнаружить самостоятельно порой очень сложно, но это легко сделать на ближайшей СТО. Хуже всего обстоит дело с самим стартером – его необходимо снять и диагностировать.

Масса подключается на корпус устройства, а плюсовая клемма к шпильке за реле. При нормальном прокручивании устройства причину необходимо искать во втягивающем реле, при полном бездействии – в нем самом.

Проводя ремонт стартера своими руками необходимо помнить, что в нем происходит постоянный усиленный износ щеток, бендикса и втягивающего реле. Поэтому для его безотказной работы эти узлы подлежат периодическому контролю и своевременной замене.

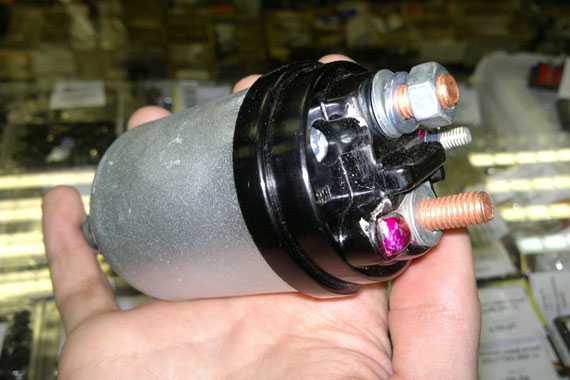

Конструкция втягивающего реле

Чтобы понять, как выявить неисправность для начала нужно разобраться с конструкцией и принципом работы втягивающего реле, а также реле стартера, поскольку размещаются они в одном корпусе.

Итак, имеется корпус, внутри которого установлено две катушки — втягивающая и удерживающая.С одной стороны, корпус прикрыт эбонитовой или пластиковой крышкой. В эту крышку с наружной стороны установлены три клеммы для подсоединения проводки.

Одна из клемм предназначена для подключения «плюсового» провода от АКБ, вторая – для подачи электроэнергии на электродвигатель стартера, а третья – для подключения реле к замку зажигания.

С внутренней стороны крышки располагаются две контактные пластины «плюсовых» клемм.

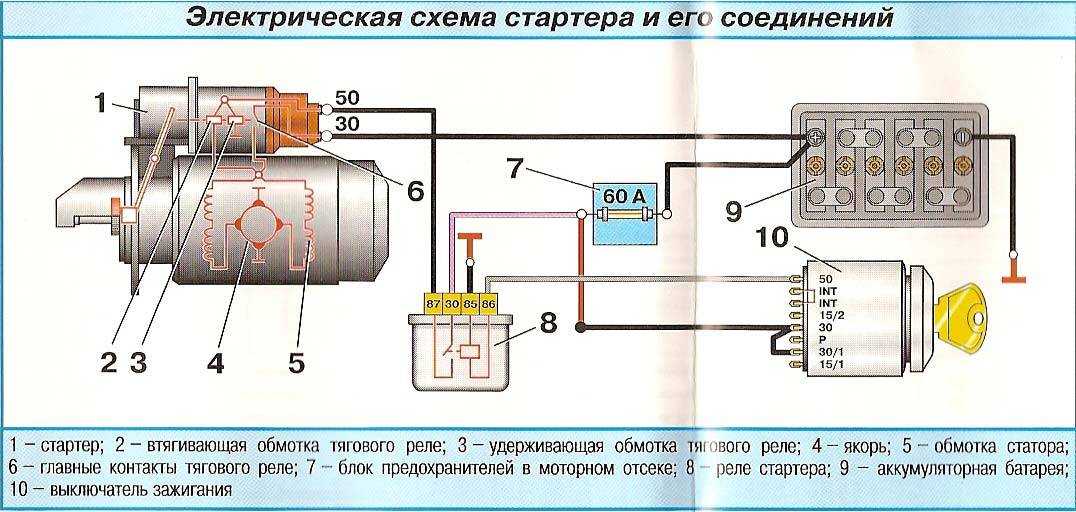

Принципиальная схема.

Внутри корпуса с катушками располагается якорь, подпруженный с одной стороны и шток реле стартера.

С внешней стороны на якоре сделано ушко, которым он зацепляется за вилку включения бендикса с шестерней.

Как проверять втягивающее аккумулятором

Для этого демонтируем стартер из автомобиля. Втягивающее реле снимать с него не нужно, проверить аккумулятором можно и так. Для этого понадобится несколько проводов, желательно к «крокодилами». Если таковых нет, можно зачистить концы провода, и сделать кольцо по размерам клемм аккумулятора и силовых болтов.

Втягивающее реле со стороны подключения автомобильной проводки имеет две шпильки с гайками, на одной из них установлена гибкая «коса», которая соединяет его и электродвигатель стартера. Третий контакт, он выглядит в виде штекера типа «папа» – подключение управляющего провода от замка зажигания.

Комплексная проверка втягивающего реле и электродвигателя стартера

На клеммы аккумулятора надеваем три провода – один на «минус», два на «плюс». Один из плюсовых проводов накручиваем на свободный силовой болт, минусовой наматываем на «ухо» крепления стартера к автомобилю – это будет «земля».

Вторым плюсовым проводом касаемся штекера. Можно вместо провода использовать отвертку. Ей замыкаем силовой болт и штекер. В этот момент должно сработать втягивающее, вы услышите характерный щелчок, выскочить бендикс и включиться электродвигатель стартера. Если слышны щелчки и выскакиваем бендикс, а двигатель не крутиться, проверяем его.

Этим же проводом касаемся шпильки, где присоединена «коса». Должен включиться электродвигатель. Если нет, проблемы в двигателе, если включился, неисправен подвижный контакт.

Он должен замыкать два силовых болта, шляпки которого находятся внутри втягивающего реле. Через него протекает большой ток от аккумулятора к электродвигателю стартера. По этой причине на месте контакта болтов и площадки образуются нагар, из-за чего нет надежного соединения, и ток не течет.

Проверка втягивающей обмотки

Если при комплексной проверке втягивающего реле и стартера не было слышно даже щелчков, нужно проверить втягивающую обмотку. Вторым плюсовым проводом касаемся свободного штекера. Должны услышать щелчок и выброс бендикса. Значит втягивающая обмотка в порядке.

Если нет – обрыв внутри обмотки или плохой контакт между болтом и «косой» или нет контакта между щеточным аппаратом и якорем электродвигателя стартера. Ток должен протекать от штекера через обмотку, болт, «косу», щётки и корпус стартера, к которому прикручен минусовой провод. Где-то в этой цепи есть обрыв.

Первый этап

Повторяем предыдущую операцию. Если бендикс выскочил, но не остался на одном места, а сразу вернулся в исходное положение, и постоянно, пока держите плюсовой провод прижатым к штекеру, он выскакивает, и возвращается назад. Тогда неисправна удерживающая обмотка.

Конструкция втягивающего реле такова, что при замыкании подвижной пластины, на выводе втягивающей обмотки появляется «плюс», она обесточивается. В этот момент ток должен протекать через удерживающую обмотку.

Если в ней есть обрыв, то якорь втягивающего реле, под действием возвратной пружины, возвращается в исходное положение, отодвигая подвижную пластину, размыкая контакты силовых болтов. На выводе втягивающей обмотки появляется «минус» и она начинает работать, втягивая якорь внутрь. Процесс повторяется вновь, замыкаются силовые болты за счет подвижной пластины, обесточивается втягивающая обмотка, и якорь вновь возвращается в исходное положение.

Так будет повторяться до тех пор, пока вы удерживаете плюсовой провод прижатым к штекеру. Бендикс будет постоянно «выстреливать» и залазить внутрь, реле всегда будет щелкать.

Второй этап

Если первый этап проверки удерживающей обмотки втягивающего реле прошел успешно, нужно провести второй этап. Это условие обязательное, иначе на автомобиле стартер не сможет провернуть коленвал, хотя щелчки и звук работы электродвигателя будут слышны.

Берем отвертку и в момент фиксации бендикса удерживающей обмоткой в выдвинутом состоянии, надавливаем на него. Пытаемся его вдавить внутрь корпуса стартера. Если он без усилий вдавливается внутрь, значит, не все ветки удерживающей обмотки работают.

Она удерживает якорь прижатым к силовым болтам, но из-за обрыва в некоторых витках, электромагнитной силы недостаточно, чтобы сопротивляться вашим усилиям, прикладываемым отверткой к бендиксу.

Проверка втягивающего реле стартера

Чтобы определить причину отсутствия соединения зубчатых элементов стартера и двигателя, следует проверить работоспособность втягивающего реле. Для удобства диагностики чаще всего приходится демонтировать весь стартер.

Однако перед тем как приняться за демонтаж стартера, желательно провести несколько простых операций, которые помогут выявить неполадку:

• Проверить состояние аккумулятора, надежность крепления клемм, удалить окислы с выводов АКБ;
• Убедиться в том, что электрическая проводка надежно крепится к стартеру гайками. При наличии коррозии зачистить контакты мелкозернистой наждачной бумагой;
• Найти в автомобиле реле включение стартера и проверить его состояние.

Порядок демонтажа стартера

Для снятия стартера требуется отсоединить провода, которые к нему подходят, а затем открутить болты крепления (обычно два или три).

Зачастую для выполнения этих, на первый взгляд, несложных операций автомобилисту приходится тратить много времени и усилий.

Объясняется это тем, что стартер во многих моделях авто хорошо спрятан в моторном отсеке, и чтобы добраться до него, необходимо изъять из-под капота немало мешающих узлов и механизмов. А в некоторых машинах, например Фольксваген Гольф или Пассат, для его демонтажа потребуется поддержка двигателя.

Лучше всего эту работу проводить на смотровой яме или на эстакаде.

Как проверить втягивающее реле стартера

Когда стартер успешно извлечен из подкапотного пространства, следует его очистить от загрязнений, а окисленные контакты необходимо обработать наждачкой.

1. Теперь стартер нужно разместить рядом с аккумулятором и подготовить два электрических провода достаточной длины. Лучше всего применять провода для «прикуривания», которые оснащены «крокодилами».
2. Первым делом нужно одним электропроводом соединить плюсовую клемму аккумулятора с соответствующим выводом втягивающего реле.
3. После этого другой провод подключают к минусовой клемме АКБ.
4. Осталось лишь прикоснуться свободным концом минусового электропровода к корпусу стартера и узнать результат:
   • если при соединении произойдет быстрый и отчетливый щелчок в области втягивающего реле, то оно работает;
   • если признаки «жизни» отсутствуют, значит втягивающее реле нуждается в ремонте или замене.

При работоспособном втягивающем реле, причину неисправности следует искать в цепи питания. Ну а неисправный узел можно попытаться отремонтировать своими руками или заменить на новый.

Замена агрегата

Теперь возникает другой вопрос — как его разобрать? Проблем с этим делом возникнуть особо не должно, если вооружиться руководством по эксплуатации, а также ознакомиться с нашими рекомендациями.

Вооружитесь набором ключей на 10, 13, 15 и 8 миллиметров. Собственно, из инструментов особо ничего другого вам не потребуется.

Последовательность демонтажа и ремонта следующая:

Загоните автомобиль на яму или поднимите при помощи подъемника. У вас должен быть доступ к днищу автомобиля.
Если вы только приехали, дайте двигателю некоторое время, чтобы остыть. Лучше работать с холодным мотором.
Снимите минусовые провода с аккумуляторной батареи.
Демонтируйте сначала защиту, а потом жестяной кожух, который защищает вашу коробку переключения передач. Для этого потребуются два ключа — на 8 и на 10 миллиметров.
Со стартера снимается вилка силового провода. Ее нужно просто немного потянуть на себя.
Теперь возьмите ключ на 13 миллиметров и им открутите силовой проводок, расположенный на втягивающем реле.
Освободившийся провод уберите в сторону, чем-то зафиксируйте временно, чтобы он не мешал дальнейшему ремонту.
К корпусу коробки переключения передач, стартер крепится двумя гайками. Они легко окручиваются ключом на 15. Если возникли проблемы с раскручиванием, смажьте крепежи всемогущим средством WD40.
Демонтируйте.
Теперь проверьте, в каком состоянии находятся втулки на корпусе коробки переключения передач.
Убедитесь в исправности вала якоря, при движении которого не должно возникать люфта и заклинивания. Если такие дефекты имеют место быть, тогда втулки рекомендуется сразу заменить на новые и качественные.
Всегда втулки две. Одна внизу стартера, а вторая — на корпусе коробки переключения передач. Втулка на стартере меняется без каких-либо проблем, а вот со второй могут возникнуть сложности. Для ее демонтажа требуется наличие специального инструмента, который называется райбер. Работу лучше доверить специалистам со станции технического обслуживания.
Если причина неполадки стартера в бендиксе или втягивающем реле, звать на помощь мастеров не обязательно.
Чтобы снять реле, открутите силовой провод, а точнее его крепление, от корпуса стартера. Вам при этом понадобится ключ на 13.
Ключом на 8 демонтируются два болта, крепящие реле к корпусу стартера

Здесь важно быть аккуратным, поскольку при снятии болтов в реле стоит пружина, способная спружинить. Держите ее рукой при демонтаже.
Снимите поршень реле с крючка коромысла, расположенного на бендиксе.
Действуя в обратном порядке, поставьте новое реле.
Если требуется заменить бендикс, тогда демонтируйте втягивающее реле, выкрутите два болта ключом на 10 сзади стартера

Теперь отсоедините корпус стартера от его передней части, где расположен бендикс, ротор и вилка.
Подденьте пластиковую вилку плоской отверткой, чтобы снять с якоря, и достаньте сам якорь и бендикс с передка корпуса.
Демонтируйте стопорное кольцо, расположенное на наконечнике якоря, и извлеките искомый бендикс.
Собрать конструкцию можно в обратной последовательности, но шлицы предварительно обязательно смазываются Литолом.
Проверьте новый стартер на месте, перед тем как начинать установку. Для этого подключите силовые клеммы аккумулятора.
Гайки, отвечающие за крепление клемм, затягиваются ключом на 13. Но большое усилие прикладывать не рекомендуется, поскольку клеммы выполнены из меди. Сильный зажим повредит резьбу, и тогда проблем возникнет еще больше.

Мы разобрались, как разобрать стартер на ВАЗ 2110 и можем сказать, что процедура эта не особо простая, но и обязательного выполнения профессиональным автомехаником не требует.

Стартер на «десятке» несколько капризный, но если грамотно эксплуатировать автомобиль, проверять состояние контактов, а также периодически выполнять промывку двигателя на инжекторном ВАЗ 2110, он сможет прослужить долго и надежно.

Основные неисправности стартера

Тяговое реле не срабатывает после того, как ключ в зажигании был повернут, а также якорь не вращается.

В данной ситуации это может быть из-за таких возможных проблем:

• cломался или разрядился аккумулятор, решением этой проблемы является – покупка нового аккумулятора или его зарядка;
• контакты с плюсом окислились – надо их просто почистить;
• бывает, что случается межвитковое замыкание на обмотке тягового реле – чтобы исправить эту ситуацию надо поставить новое реле;
• оборвалась цепь, которая питает тяговое реле – надо проверить провода на целостность, а также не отсоединились ли они от цепи?
• контакты «30» и «50» не замыкаются – надо просто поменять контактную часть выключателя зажигания;
• якорь тягового реле плохо работает – надо его снять и разобрать, возможно проблема со смазкой.

После поворота ключа стартер не запускается, якорь медленно крутится, а в тяговом реле слышен щелчок.

Такая ситуация может возникнуть из-за похожих ранее ситуаций:

• аккумулятор разрядился или отсоединился – надо проверить и исправить ситуацию;
• замкнула или оборвалась обмотка тягового реле – также надо просто поменять реле;
• концы проводов серьезно поддались окислению – их надо проверить и очистить, начиная с аккумулятора.

После поворота ключа якорь стартера крутится, но маховик не крутится .

Такая ситуация возникала из-за того, что:

• муфта свободного хода буксует – надо на стенде продиагностировать стартер и заменить муфту, если она вышла из строя;
• износились шестеренки на редукторе – надо просто их заменить.

Сильно шумит стартер, когда якорь крутится.

Такая проблема возникла потому что:

• отслужили свой срок службы вкладыши на подшипниках валов якоря или привода – надо просто заменить детали, которые вышли из строя;
• не закреплен стартер должным образом, а также крышка могла сломаться – надо просто закрепить ее или поменять;
• вышли из строя шестеренки на редукторе, венце маховика или на приводе – надо просто их поменять, или сразу целиком заменить не работающие детали.
• шестеренка постоянно зацеплена с маховиком, если заела муфта на валовых шлицах, возможно, что якорь тягового реле заел – для решения этой проблемы надо смазать шлицы маслом. А если заело тяговое реле, то надо или поменять его, или определенными способами избавиться от заедания.

А далее видео о том, как устанавливать дополнительное реле стартера ВАЗ 2110:

Как установить втягивающее реле стартера ВАЗ-2110?

1. Снимаем клеммы с аккумулятора, ставим коробку передач в нейтральное положение, в противном случае при включении стартера автомобиль может начать движение.
2. Приобретаем четырёхконтактное реле с разомкнутыми контактами, три провода с «мамами», которыми будем подключать реле к втягивающему стартеру и плюс к массе, из них: два по 25 см — на одном «мамы» по обоим концам, один с клеммой на одном конце и кольцом под болт М8 на другом, так же 5см с клеммой и кольцом под М6.

1. Соединяем реле с втягивающим следующим образом:

1. На массе одной гайкой затягиваем провода, второй закрепляем реле, плюс пойдёт с силовой шпильки:

Как работает реле стартера ВАЗ-2110

Когда ток прекращает идти по катушке, якорь свободно находится в сердечнике. Втягивающее реле состоит из магнита с двумя обмотками, якоря, контактов и возвращающей пружины. Магнит представляет собой две катушки: одна втягивающая, другая – удерживающая. Первая соединяется с клеммой управления и электродвигателем, вторая – с выводом управления и идёт на корпус.

При питании контакта управления в катушке наводится магнитная индукция, создающая магнитное поле, которое заставляет якорь сжимать возвратную пружину. При этом он вращает бендикс, который соединяет аккумулятор со стартером. Втягивающая обмотка запитывается «+» при замыкании контактов, ток прекращает идти по катушке, но якорь остаётся внутри под действием поля удерживающей катушки.

Когда двигатель запустился и питание отключено, возвратная пружина передвигает якорь на прежнее место – контакты разомкнуты, бендикс выведен из зацепления.

Ремонт своими руками

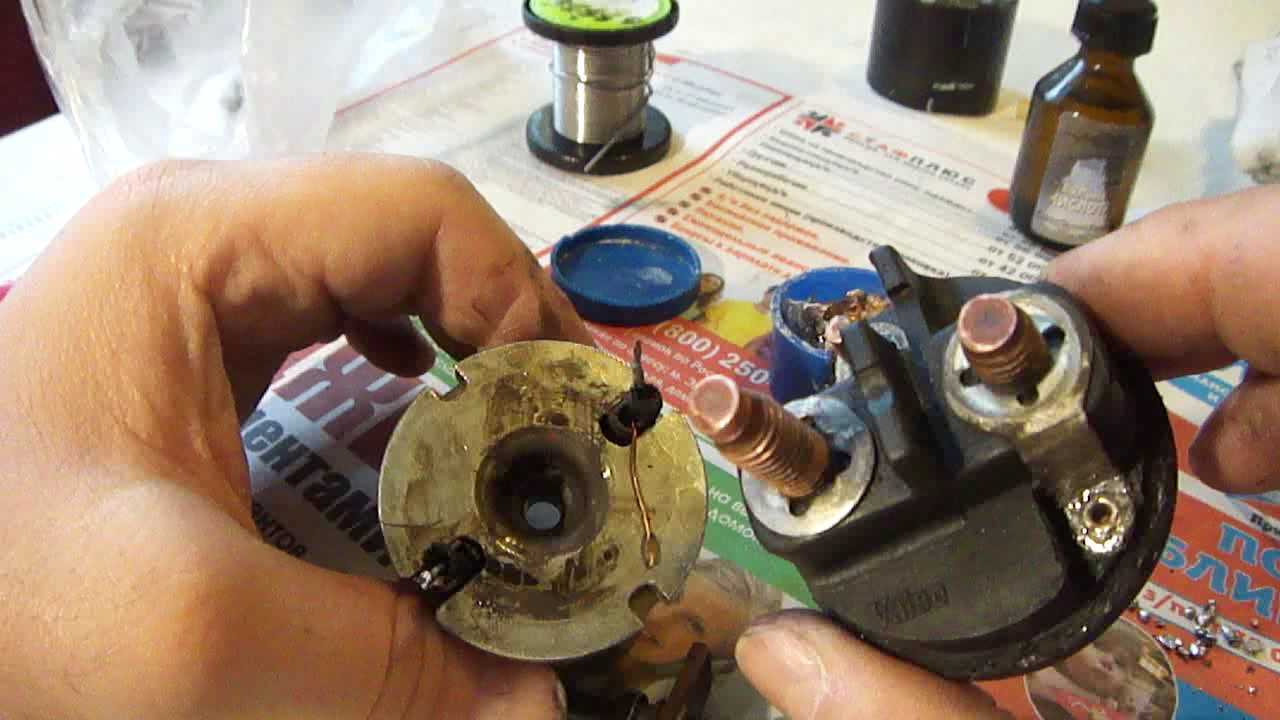

Открыв доступ к внутренностям втягивающего реле, можно увидеть два конца провода втягивающей обмотки (толстые) и конец провода удерживающей обмотки (тонкий). В месте выхода тонкой обмотки провод должен быть приварен к корпусу точечной сваркой. Одной из частых неполадок становится обрыв удерживающей обмотки именно в этом месте. Такое может произойти, если крышку недокрутили при сборке, или она сама открутилась в процессе эксплуатации.

Знаете ли вы? Легендарная советская машина «Победа» могла носить совсем другое название — «Родина». Однако после вопроса генералиссимуса Иосифа Сталина: «Ну и почём у нас будет Родина?» автомобиль сразу же решено было переименовать.

В результате появляется еле ощутимая слабина: крышка может немного двигаться. При ударе подвижных контактов она подпрыгивает и задевает втягивающий провод. А тот, воздействуя на провод удерживающей обмотки, приводит к его обламыванию. Если есть возможность, то надо как следует приварить конец проволоки на место точечной сваркой. Если нет, то хорошо зачистите провод и, отведя его чуть в сторону, припаяйте. Работоспособность реле восстановится.

Также для профилактики следует зачистить металлической щёткой или наждачной бумагой контакты на корпусе и внутренней стороне крышки. Осталось поставить крышку на место и закрутить винты шуруповёртом.

Самое сложное в данном ремонте — это правильная установка крышки на место. Всё выполнять в соответствии с пошаговой инструкцией (см. выше). В результате должны остаться только чистые отверстия.

Кусочек медного многожильного провода очистить от изоляции и взять оттуда две жилки. В жилах чуть облужить кончики и подпаять их к концам обмоток. Далее нужно правильно сориентировать подвижный контакт, который мог сместиться во время зачистки. Он должен находиться в таком положении, чтобы расстояние между отверстием с проводами и контактом было одинаковым для обеих сторон пластины. Расстояние от отверстия для винта до контакта тоже должно быть одинаковым с обеих сторон.

Далее следует сориентировать саму крышку. Спаренный провод должен пройти в отверстие, где есть контакт. Далее нужно продеть направляющие тонкие проводки в соответствующие отверстия и аккуратно надеть крышку, прижимая на пружинку. Закрутить винты шуруповёртом и чуть отогнуть концы проводов наружу, прижимая их к крышке как можно плотнее.

Нанести на концы немного канифоли на спирту, удалить направляющие проводки при помощи паяльника и припаять концы. Для этого можно использовать тот же припой, который был сбит при открытии крышки. Осталось пройтись щёточкой, вставить якорь, нажать и услышать, как срабатывают контакты. Работоспособность устройства восстановлена.

Видео: ремонт своими руками втягивающего реле стартера

Теперь вы знаете, что втягивающее реле стартера — достаточно несложное, но важное устройство, поскольку его неполадки не позволяют запустить автомобильный двигатель. Поэтому очень полезно знать принцип его работы, уметь разбирать и самостоятельно справляться с простой поломкой. Это вполне доступная задача для водителя с минимальными навыками слесарных работ

Следует лишь запастись временем, желанием и соответствующими инструментами

Это вполне доступная задача для водителя с минимальными навыками слесарных работ. Следует лишь запастись временем, желанием и соответствующими инструментами.
