Как снять прикуриватель на ладе калине

Как поменять лампу подсветки прикуривателя Калины

Сам нагревательный элемент имеет дополнительное освещение вокруг гнезда. Подсветка иногда перегорает, когда срабатывает предохранитель. Поэтому требуется замена лампочки прикуривателя на Калине. Порядок процедур начинается аналогичным образом.

Снимаем контакты с аккумуляторной батареи.
Добираемся до блока предохранителей, где вынимаем номер F20.
Выкручиваем все саморезы, держащие кожух КПП и поднимаем его. Удобнее всего будет поставить коробку в 4-ю передачу.
Подцепляем прибор за зеленый светофильтр и вытаскиваем его вместе с ним.
Поворачиваем его по часовой стрелке для отсоединения зажимов.
Демонтируем металлическую основу.
Вынимаем пластиковый зеленый корпус.
Находим патрон с лапой. Вытаскиваем ее, производим замену на новую.
Собираем в обратной последовательности.

Помощь в замене лампы Калина поможет видео.

Почему не горит подсветка панели приборов на «Лада Калина»

Во время эксплуатации «Лада Калина» могут возникать ситуации, когда пропадает подсветка приборной панели. Если такое случилось, то надо при первой возможности найти причину поломки и устранить её. Есть несколько причин исчезновения подсветки, но все они связаны с нарушением работы электросети автомобиля.

Демонтаж панели приборов

В большинстве случаев перед тем как установить причину исчезновения подсветки на приборной панели «Лада Калина», сначала нужно её демонтировать.

Для снятия панели приборов понадобятся следующие инструменты:

набор ключей;
крестовая и плоская отвёртка разной длины.

Порядок демонтажа панели приборов на «Лада Калина»:

Отключают питание автомобиля. Чтобы во время проведения работ не допустить короткого замыкания, сначала надо отключить минусовую клемму от аккумулятора. Если этого не сделать, то есть вероятность выхода из строя электрооборудования.
Опускают рулевую колонку в самое нижнее положение. Это позволит получить более свободный доступ к панели приборов.
Откручивают два винта крепления накладки, для этого потребуется короткая отвёртка. Затем её аккуратно вытягивают, при этом надо преодолеть сопротивление пружинных фиксаторов. Необходимо пошатывать накладку и постепенно тянуть на себя.

Когда демонтаж приборной панели выполнен, можно переходить к диагностике и поиску причин, вызвавших её неисправность.

Видео: снятие приборного щитка

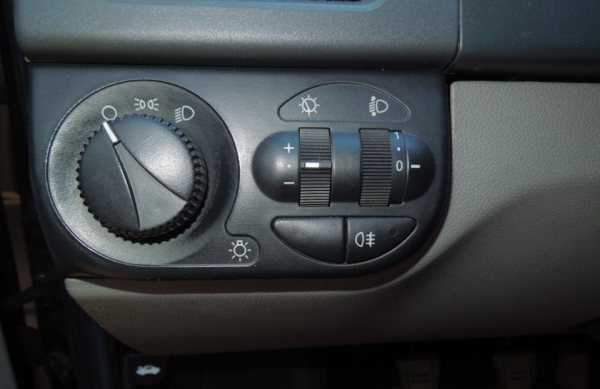

Сбилась регулировка яркости

Одно из самых первых действий, которые надо предпринять при исчезновении подсветки панели приборов, — проверка регулировки яркости. Сам водитель или его пассажир могут сбить настройку. На панели есть колесико, при помощи которого выставляется яркость освещения приборов. Если оно скручено на минимум, то подсветка может гореть очень слабо или вообще не светиться. Достаточно повернуть колесико и настроить яркость.

Проблемы с предохранителем

Следующим этапом поиска неисправности будет проверка предохранителей. Для этого надо воспользоваться технической документаций автомобиля и найти, где находится предохранитель, отвечающий за подсветку приборов. Блок с предохранителями расположен с левой стороны под крышкой с переключателями световых приборов.

Также назначение предохранителей написано на крышке и если хорошо присмотреться, то можно найти, где какой находится. Достаточно заменить нужный предохранитель и если проблема в нём, то подсветка приборов начнёт работать. На крышке предохранитель, отвечающий за подсветку приборов и освещение салона, обозначен F7.

Кроме этого, может повредиться гнездо, в которое вставляется предохранитель, или возникнуть поломка внутри самого блока. Чтобы сделать диагностику, придётся полностью снимать блок предохранителей. Если вышел из строя монтажный блок, то его надо заменить.

Проблемы с проводкой

Один из самых неприятных вариантов — нарушение в работе электропроводки автомобиля, которое приводит к выходу из строя подсветки приборного щитка. Это может произойти в результате обрыва провода. Чтобы его выявить, надо при помощи мультиметра проверить провода, отвечающие за питание подсветки приборки. Определить их можно на схеме электрооборудования автомобиля. После нахождения обрыва его устраняют и изолируют.

Кроме этого, причина может быть в окислённых контактах монтажного блока или колодок проводов. В таком случае отсоединяют колодку возле блока предохранителей и на приборной панели. После этого осматривают и при необходимости выполняют чистку контактов.

Проблемы с лампочками

Возможен вариант, когда подсветка приборного щитка пропала из-за вышедших из строя лампочек. Всего на приборном щитке «Лада Калина» 5 лампочек.

Заменить их самостоятельно несложно:

Демонтированный приборный щиток переворачивают, так как лампочки находятся сзади.
Вынимают лампочки и проверяют их работоспособность при помощи мультиметра. Патрон поворачивают против часовой стрелки. Если возникнут трудности с вытягиванием лампочки из гнезда руками, можно воспользоваться пассатижами.

Видео: замена лампочек

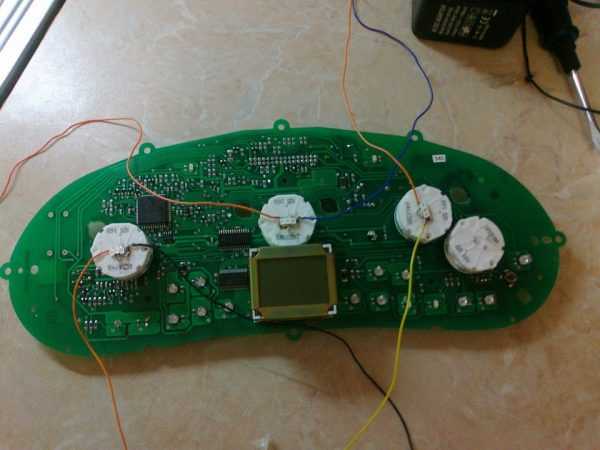

Сгорела плата

В некоторых случаях проблема с освещением приборной панели может быть связана с выходом из строя управляющей платы. Некоторые умельцы пытаются её восстанавливать при помощи паяльника, но это сложный процесс и он под силу только профессионалам. Обычно при выходе из строя такого элемента его меняют на новый.

Не работает прикуриватель на Lada Kalina: как снять, произвести замену и причины неисправности

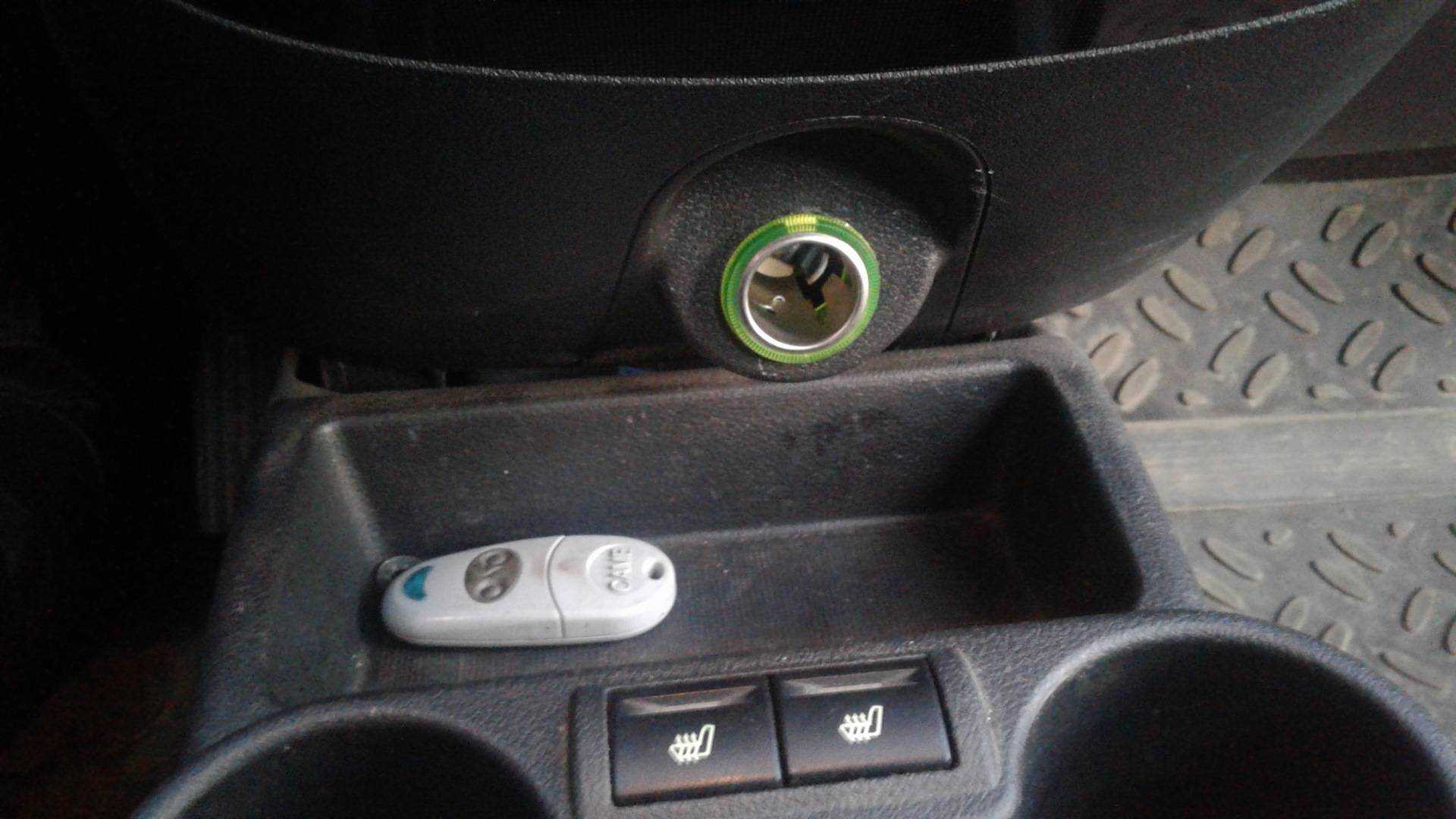

Прикуриватель в автомобиле важен не только для курящих водителей, он может служить дополнительным источником питания для различных устройств и приборов. Однако, как и любой механизм, он может сломаться. В статье рассматривается его устройство, назначение, дается инструкция, как снять прикуриватель на Калине, Гранте и поставить новый.

Устройство и предназначение прикуривателя

Устроен прибор просто:

металлический патрон со спиралью из нихрома;
кнопка;
пластиковая рукоятка.

На приборной панели есть специальная розетка, в которую вставляется прикуриватель. При нажатии на рукоятку устройство подключается к бортовой сети автомобиля. Через нихромовую спираль проходит ток, она нагревается. Как только температура становится максимальной, срабатывает термореле, происходит щелчок, прикуриватель возвращается в первоначальное положение.

Разогретая спираль для прикуривания

На первых моделях автомобилей прибор использовался непосредственно для прикуривания, но с развитием технологий его применение значительно расширилось. В настоящее время все внешние электронные устройства подключают через него: пылесосы, навигаторы, зарядные устройства, антирадары, мобильные телефоны.

На сегодня 12-вольтовая розетка машины стала незаменимой, ее поломка сразу ощущается рядом неудобств.

Характерные неисправности

Причины, по которым не работает прикуриватель, могут быть разные. Одна из них — сгоревший предохранитель. Он может перегореть из-за подключаемых устройств, например компрессора или разветвителя. Для устранения неисправности нужно открыть монтажный блок, вытащить сгоревший предохранитель и вставить новый. Подойдет обычный флажковый предохранитель на 15 или 20 Ампер.

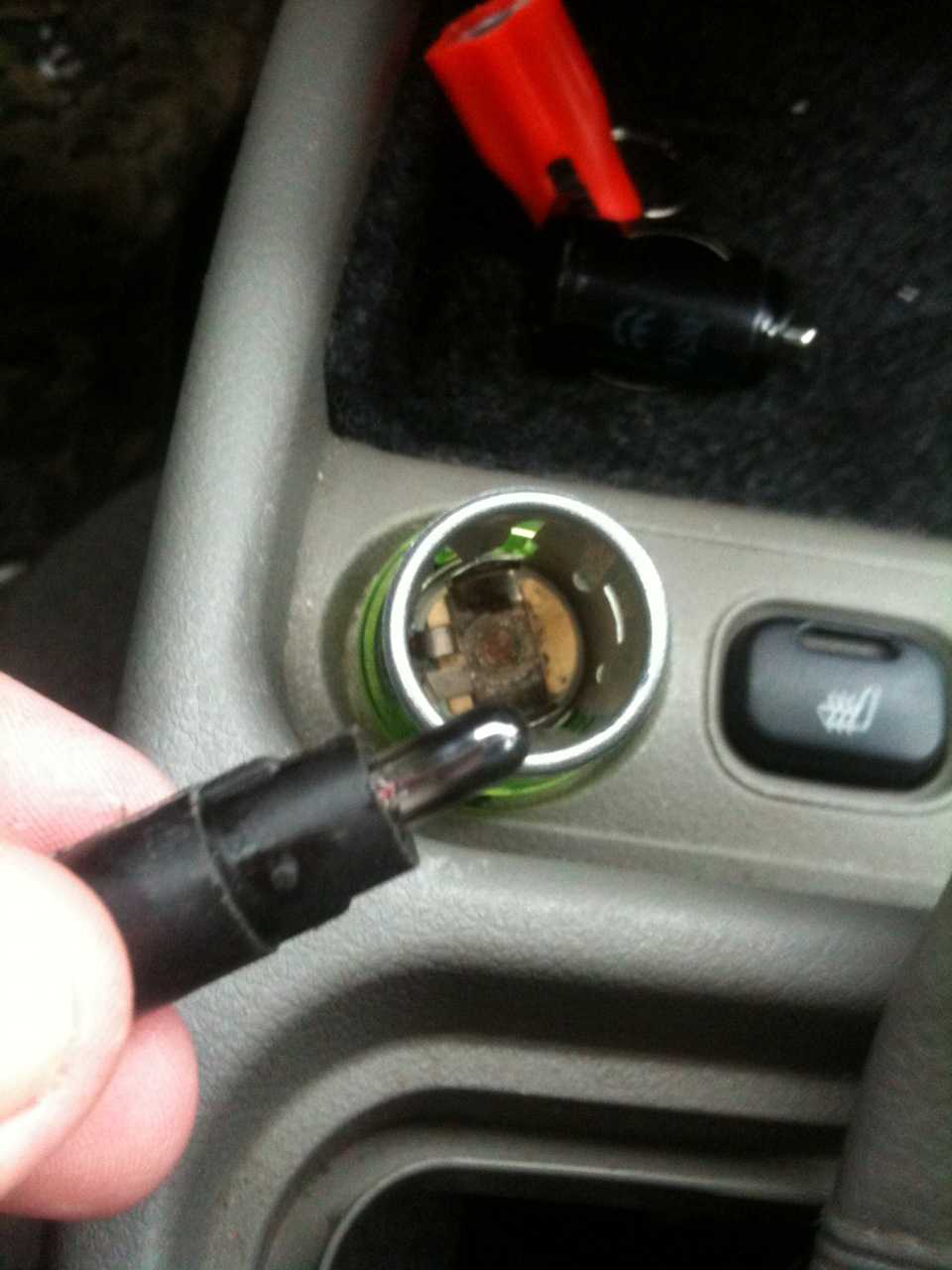

Вторая не менее популярная неисправность – разогнутые внутри устройства усики-контакты. Если пользоваться часто зарядным устройством, металлические усики со временем разгибаются. Для возвращения прибору работоспособности усики следует немного подогнуть с помощью плоской отвертки (автор видео — Andrei Che).

НЕ РАБОТАЕТ ПРИКУРИВАТЕЛЬ на #калине #приоре #ваз

Инструкция по ремонту и замене

Если причина не в предохранителе и усиках, то возможно не работает устройство. В этом случае его нужно заменить. Усложняет замену разборка пластикового тоннеля пола.

Процедура замены на Лада Калана и Лада Гранта Лифтбек похожа, состоит из последовательности действий:

В первую очередь нужно снять клемму АКБ.
Затем выкручивают три крепежных болта, которые держат пластиковую накладку ручного тормоза.
Далее следует выкрутить концевик ручника.
В задней части тоннеля есть саморез, который выкручиваем на следующем этапе.
Затем выкручиваем крепления тоннеля пола сбоку.
Далее снимаем чехол с ручки переключения передач.
Теперь можно поднимать тоннель и приступать к замене прикуривателя.
Перед заменой нужно отсоединить питание.
Далее нажимаем на защелки, удерживающие прикуриватель, и можно его снимать.
Вставляем новую деталь и выполняем обратные действия по сборке.

Заменить неработающий прикуриватель просто, с этой процедурой справится любой автолюбитель.

Видео «Замена предохранителя прикуривателя»

В этом видео рассказывается, как заменить предохранитель 12-вольтовой розетки на Лада Гранта (автор видео – remgar).

Замена предохранителя прикуривателя на ВАЗ — Lada Granta

Особенности замены предохранителей на Ладе Калине своими руками
Электрооборудование на Калинах и нюансы его обслуживания
Самостоятельно меняем датчик скорости Лада Калина

Что необходимо для самостоятельного ремонта

Для замены лампы на прикуривателе модели Калина потребуется подходящий инструмент. По ходу ремонта будут необходимы:

защитные перчатки;
стандартная отвертка с тонким жалом.

Для восстановления работы прикуривателя или лампы, в зависимости от неисправности, могут пригодиться:

паяльник и припой (олово, канифоль);
изоляционная лента или термоусадочные трубки;
тестер для проверки подключения;
провода необходимого сечения, подходящий диаметр жилы – 1,5-2 мм.

Ниже представлена таблица, дающая информацию о характерных неисправностях прикуривателя, возможном способе их устранения.

Вариант поломки	Ремонт
Неисправные контактные места прикуривателя	Поправить металлические фиксаторы при помощи плоской отвертки.
Появление пятен ржавчины или окислов	Затереть места со ржавчиной надфилем или наждачной бумагой до металлической основы.
Неисправный защитный элемент	Поменять предохранитель прикуривателя в монтажном блоке с маркировкой F6 с номиналом 20 Ампер.
Обрыв кабелей	Проверить целостность кабелей при помощи тестера, припаять или заменить оборванные шнуры.
Перегорание нихромовой нити внутри прибора	Замена прикуривателя новым.
Вышедшая из строя лампа	Установка новой лампы.

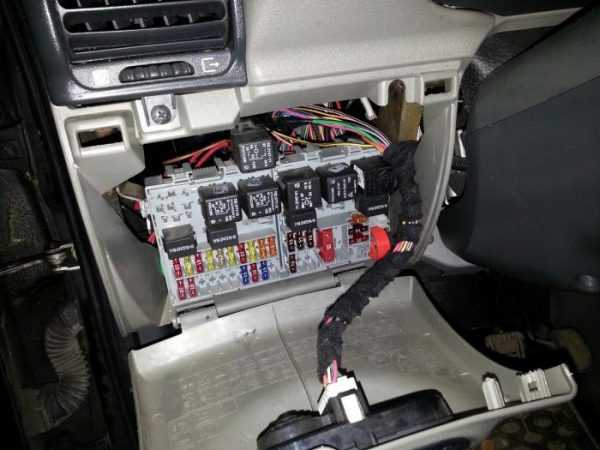

Монтажный блок Калины (блок предохранителей)

Проблемы с электрикой Лада Калина встречаются так же как и у любого другого автомобиля. Выяснять причины неисправностей принято с проверки предохранителей и реле.

Монтажный блок Лада Калина

Монтажный блок реле и предохранителей располагается слева от рулевой колонки на панели приборов.

Перед заменой реле или предохранителей обязательно отсоедините минусовую клемму аккумулятора.

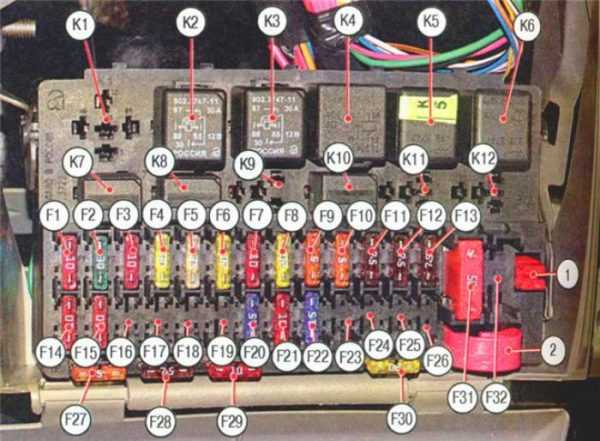

Предохранители монтажного блока Лада Калина

Обозначение предохранителя (номинальный ток. А) – Защищаемые элементы

F1(10) – Иммобилайзер, световые сигнализаторы и стрелочные указатели комбинации приборов, цепи выключателя и лампы света заднего хода, цепи указателей поворотовF2 (30) – Цепи электростеклоподъемниковF3 (10) – Цепи аварийной сигнализацииF4 (20) – Очиститель ветрового стекла, цепь выключателя обогрева заднего стеклаF5 (25) – Электродвигатель отопителя, блок управления электроусилителем руля, омыватель ветрового стеклаF6 (20) – Звуковой сигналF7 (10) – Жидкокристаллический индикатор комбинации приборов, выключатель и лампы сигналов торможения, освещение салонаF8 (20) – Элемент обогрева заднего стеклаF9 (5) – Лампы габаритного света в правой блок-фаре и правом фонаре, лампа освещения вещевого ящикаF10 (5) – Лампы габаритного света в левой блок-фаре и левом фонаре, сигнализатор наружного освещения в комбинации приборов, лампы освещения номерного знакаF11 (7,5) – Цепи ламп противотуманного света в задних фонаряхF12 (7,5) – Лампа ближнего света (правая блок-фара), мотор-редуктор корректора света правой блок-фарыF13 (7,5) – Лампа ближнего света (левая блок-фара), мотор-редуктор корректора света левой блок-фарыF14 (10) – Лампа дальнего света (правая блок-фара), сигнализатор дальнего света фар в комбинации приборовF15 (10) – Лампа дальнего света (левая блок-фара)F16, 17 (10) – Лампы противотуманных фар (опция)F18 (15) – Элементы подогрева сидений (опция)F19 (10) – Электрические цепи АБС (опция)F20 (15) – Нагревательный элемент прикуривателяF21(10) – Цепь блокировки заднего хода коробки передачF22 (15) – Блок управления охранной сигнализациейF23 – РезервF24 – РезервF25 – РезервF26 (25) – Электрические цепи АБС (опция)F27 (5) – ЗапаснойF28 (7,5) – ЗапаснойF29 (10) – ЗапаснойF30 (20) – ЗапаснойF31(50) – Электроусилитель руля

Отметим, что в предыдущей статье мы рассматривали почему не работает печка на приоре и как её ремонтировать своими руками.

Реле монтажного блока

Обозначение – Наименование – Запитываемые потребителиК1 (опция) – Реле омывателя блок-фар – Элетродвигатель омывателя блок-фарК2 – Реле стеклоподъемников – Электродвигатели стеклоподъемниковКЗ – Реле стартера – Тяговое реле стартераК4 – Дополнительное реле – Выключатель и обмотка реле обогрева заднего стекла, переключатель электродвигателя отопителя, переключатель очистителя и омывателя ветрового стеклаК5 – Реле-прерыватель указателей поворота и аварийной сигнализации – Лампы указателей поворота и аварийной сигнализацииК6 – Реле очистителя ветрового стекла – Электродвигатель очистителя ветрового стеклаК7 – Реле дальнего света блок-фар – Лампы дальнего света блок-фарК8 – Реле звукового сигнала – Звуковой сигналК9 (опция) – Реле противотуманных фар – Лампы противотуманных фарК10 – Реле обогрева заднего стекла – Элемент обогрева заднего стеклаК11 (опция) – Реле подогрева сидений – Элементы подогрева сиденийК12 (резерв) –

Основной блок предохранителей Лада Калина

Цепи системы управления двигателем защищены тремя плавкими предохранителями, которые располагаются под крышкой в облицовке туннеля пола. Чтобы снять крышку с центральной консоли нужно подцепить ее плоской отверткой.

Предохранители и диагностический разъем системы управления двигателем:

1. Диагностический разъем;2. Предохранитель силовой цепи главного реле;3. Предохранитель силовой цепи реле электробензонасоса;4. Предохранитель цепи постоянного питания контроллера.

Внимание. Новое реле или предохранитель следует устанавливать вместо вышедшего из строя только после определения и устранения причины неисправности. Разрешается использовать только стандартные предохранители, рассчитанные на определенную величину номинального тока

Применение самодельных предохранителей или предохранителей увеличенного номинала может привести к выходу из строя элементов электрооборудования, а возможно, и к пожару

Разрешается использовать только стандартные предохранители, рассчитанные на определенную величину номинального тока. Применение самодельных предохранителей или предохранителей увеличенного номинала может привести к выходу из строя элементов электрооборудования, а возможно, и к пожару.

Если не работает прикуриватель на лада калина, приора или гранта — РемонтоМоре

Современные автолюбители редко используют данное гнездо по своему непосредственному назначению. В разъем прикуривателя подключают дополнительные устройства типа зарядки для телефона. Однако со временем прибор ломается.

При наличии необходимых знаний и инструмента замена прикуривателя на автомобиле Лада Калина – несложная процедура. Для ремонта понадобятся только стандартный набор шестигранников, отвертка, плоскогубцы и паяльник

О том, почему возникает неисправность, как ее выявить и провести замену прибора, зачем обращать внимание на предохранитель, читайте в статье

Предохранитель прикуривателя на Приоре

Еще не так давно прикуриватель являлся обязательным атрибутом салона любого автомобиля. Само его название указывает на его прямое предназначение – прикуривание сигарет, хотя по большей части он используется не для этого, а для подключения различных электрических приборов. Это может быть автомобильный пылесос, холодильник, компрессор, навигатор, видеорегистратор и др.

Сегодня часть современных зарубежных машин в базовой комплектации подобным устройством не комплектуется. Место прикуривателя заняли различного рода розетки и разъемы, при помощи которых можно подключить и зарядить все что угодно. Вот только прикурить нельзя.

Прикуриватель

Отечественный автопром пока не спешит менять прикуриватель на розетки, поэтому все наши автомобили оснащены его классическим вариантом. Не исключение и Лада Приора. Здесь он расположен на почетном месте – центральном тоннеле пола, рядом с ручкой стояночного тормоза.

Такое расположение устройства выбрано не случайно. Он постоянно на виду, к нему можно дотянуться правой рукой, не нагибаясь, он не мешает, и об него невозможно зацепиться штаниной. Для большего удобства он еще и оборудован подсветкой, что упрощает его поиск в темное время.

Стоит отметить, что прикуриватель Приоры отличается от предыдущих моделей не только расположением, но и конфигурацией: его гнездо несколько мельче, нежели у других ВАЗов.

Конструкция и принцип работы

Устройство прикуривателя Приоры ничем не отличается от прикуривателей других автомобилей. Конструктивно он состоит из гнезда (полого металлического цилиндра) и металлического патрона с нихромовой спиралью внутри.

Патрон снабжен пластиковой кнопкой, при нажатии которой происходит замыкание «плюса» с массой через спираль.

Принцип нагрева спирали здесь точно такой же, как и в электроплитке или утюге, но в отличие от последних, у прикуривателя Приоры нет теплового реле.

Его задачу выполняют биметаллические «ушки» внутри патрона, которые, нагреваясь, разжимаются, и пружина выбрасывает патрон, устанавливая его в начальное положение.

Неисправности

Как и любое другое электромеханическое устройство, прикуриватель Приоры имеет свойство ломаться. Иногда это может быть вызвано дефектами конструкции, иногда сбоями в бортовой цепи машины, а иногда и по вине самого пользователя. К частым неисправностям прикуривателя можно отнести:

западание тех самых биметаллических «ушек»;
перегорание спирали;
нарушение контакта в разъеме;
перегорание предохранителя.

К неисправностям также можно отнести и перегорание лампы подсветки, однако, это больше относится к снижению уровня комфорта, нежели к серьезным поломкам. К тому же, она нисколько не влияет на работу самого устройства, и легко устраняется путем замены лампы.

Западание ушек характеризуется отсутствием фиксации патрона в нажатом положении. Оно может быть вызвано либо низким качеством металла, из которого они изготовлены, т.е. дефектом, либо же высокой интенсивностью или длительным периодом использования прикуривателя.

Как снять прикуриватель на калине видео

Розетка для прикуривателя редко используется владельцами практичной модели Лада Калина по своему прямому предназначению. Многие подключают в данное гнездо «зарядку» для мобильных устройств или прочие электрические потребители. Со временем у прикуривателя появляются поломки, и он не работает.

Некоторых обладателей Лада Калина это «происшествие» приводит в уныние, после чего они яростно направляются в сервис в целях исправить проблему. Однако, поломка не совсем уж сложная, как может показаться сразу.

Для ремонта владельцу нужно запастись обычным набором шестигранников, а также отверткой, пассатижами и небольшим паяльником. А ткже изучить небольшой мануал, как снять прикуриватель, а затем как поменять его и устранить поломку.

Каковы же причины того, что не работает прикуриватель? Как его отремонтировать? Читайте обо всем этом в нашем материале.

Причины поломки розетки прикуривателя

Опыт владельцев позволил сузить круг «подозреваемых» факторов, воздействие которых может нанести вред розетке прикуривателя.

1. Короткое замыкание, которое внезапно может возникнуть в бортовой сети Лада Калина. Это негативное явление случается в силу различных обстоятельств, как правило, появляющихся после непрофессионального вмешательства в электрическую часть. Например, после:

неправильной установки и подключения охранной системы;
прихода в негодность аккумулятора;
проникновения влаги к открытым контактам;
некорректного монтажа нештатных электроприборов, мультимедиа и пр.

2. Повреждение нагревательного элемента в результате перегрева. Не исключен риск обрыва спирали.

3. Нестабильность электрического контакта в самой розетке, в основном после окисления.

4. Подключение дополнительных токоприемников. Такое действие зачастую вызывает повышенную нагрузку на плавкую вставку, в результате чего ее рабочий элемент перегорает.

Внимание! Исправность предохранителя можно проверить, если демонтировать протекционный щит на передней панели в салоне

Замена прикуривателя в Калине

Замена прикуривателя идентична для обеих генераций Лада Калина. По аналогичному алгоритму заменяется прикуриватель на моделях Гранта и Приора.

Как снять прикуриватель? Действуем в следующей последовательности:

После открытия капота отсоединяем «отрицательную» клемму от АКБ, тем самым обесточивая бортовую сеть авто.
В салоне откручиваем три винта, которыми удерживается защитная панель концевого выключателя стояночного тормоза. Также выкручиваем задний саморез и боковой крепеж.
С рычага перебора передач коробки снимаем протекционный чехол, после чего извлекаем защитный кожух тоннеля.

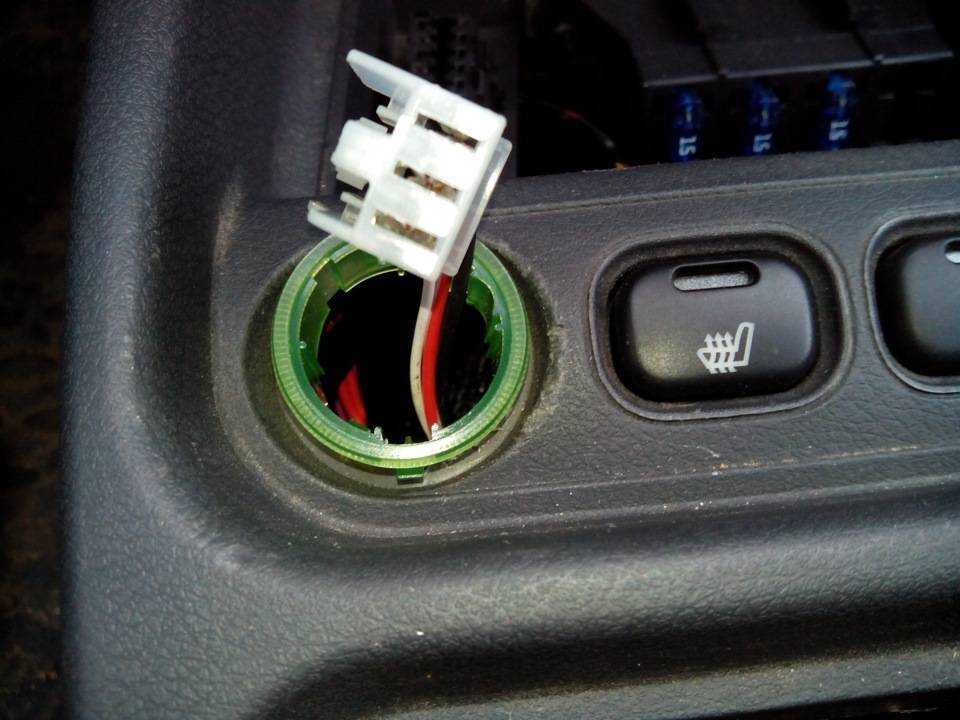

Теперь можно подобраться к розетке прикуривателя. Отключаем от нее разъем с кабелями.
Видим специальные защелки, которые аккуратным нажатием отжимаем, что позволяет извлечь прикуриватель.
Заменив старую розетку новым изделием, производим сборку узла по обратному алгоритму.

Замена прикуривателя завершена.

Как заменить гнездо в прикуривателе?

Посадочное место в розетке также может стать причиной волнения владельца Лада Калина. Неисправное изделие можно сменить на рабочий компонент, выполнив нижеприведенные действия.

После открытия капота отсоединяем АКБ от сети.
Снова снимаем кожух с тоннеля в салоне.
Демонтируем пыльник рычага трансмиссии.
Выкручиваем все саморезы, которыми удерживаются смежные декоративные пластмассовые элементы.
После отсоединения колодки высвобождаем розетку из посадочного места.
Меняем деталь.
Собираем узел.

На видео показана подробная последовательность действий.

Как заменить лампу в прикуривателе?

Розетка оснащена подсветкой, что весьма удобно. Однако лампа может перегореть, после чего ее нужно заменить исправным осветительным элементом.

Замена прикуривателя калина

Рассмотрим подробней. Как это сделать в LADA Kalina?

Соблюдая традиции безопасности, отключаем аккумулятор.
Обнаруживаем блок с предохранителями, из которого необходимо вынуть плавкую вставку под маркировкой «F20».
«Побеждаем» саморезы, которые призваны удерживать кожух рычага трансмиссии и тоннеля. Для удобства действий рекомендуем перевести трансмиссию в позицию 4-й передачи.
Теперь нужно поддеть устройство, прикладывая усилие к зеленому светофильтру, после чего оно «выходит» наружу.
Чтобы отсоединить зажимы, потребуется повернуть элемент по ходу стрелки часов.
Переходим к демонтажу металлической основы.
Далее подлежит извлечению корпус (окрашен в зеленый цвет).
Обнаруживаем патрон. В нем, естественно, располагается лампа.
Наконец-то ее можно заменить.
Сборку выполняем, конечно же, в обратном порядке.

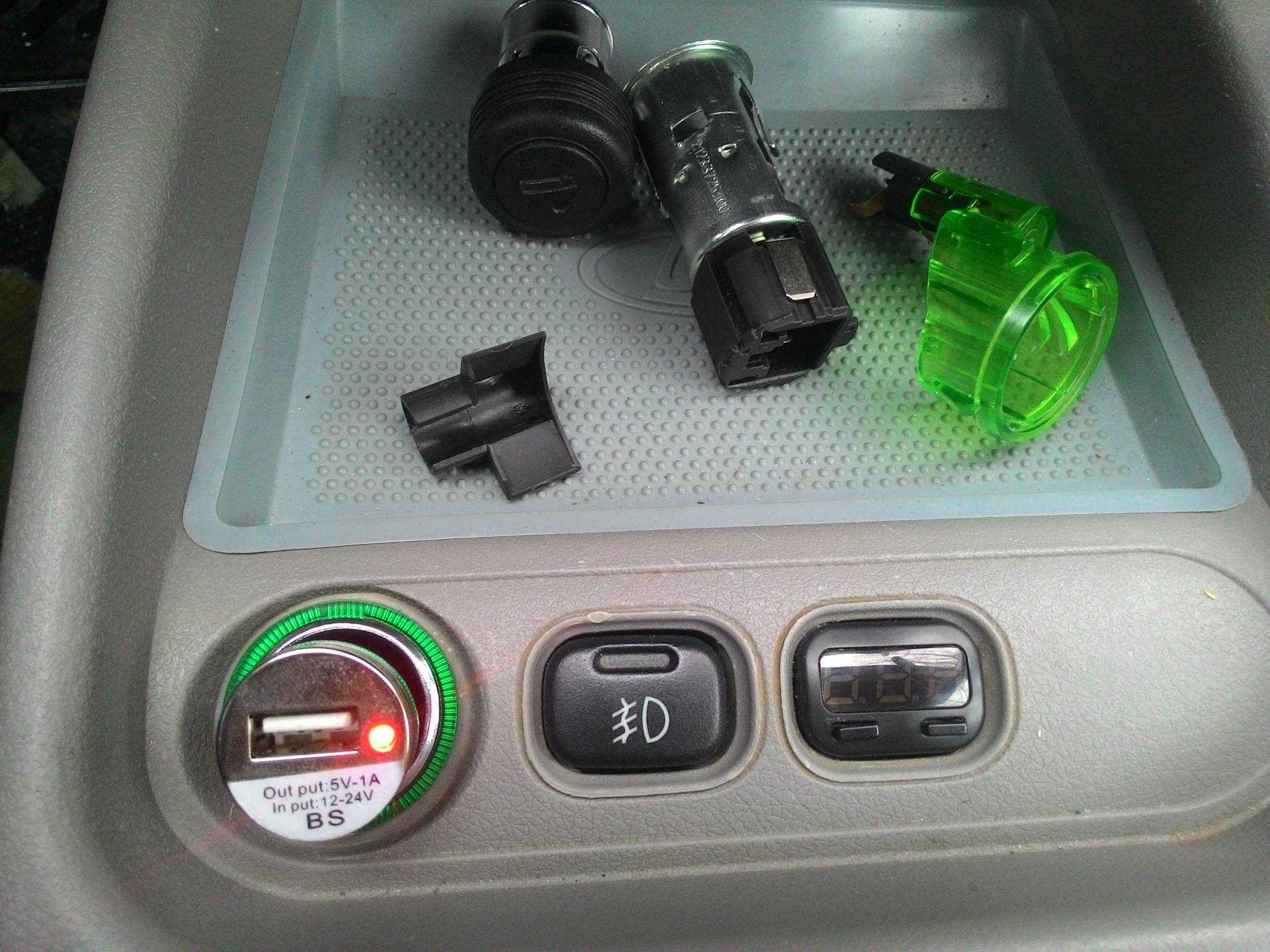

Установка дополнительного прикуривателя (12 В) в Калину

Это удобное устройство. Часто его используют для подключения различных зарядок для мобильных гаджетов или ноутбука. Есть даже разветвители с разъемами USB. Поэтому установка дополнительного прикуривателя – популярная процедура. Уже сейчас на рынке представлены приборы со стандартным входом в гнездо, однако, выходом под несколько подключений.

Стоимость таких девайсов для Калина составляет 1 – 1,5 тысячи рублей. При замене нужно помнить про то, что не надо перегружать проводку автомобиля, подключая сразу несколько приборов – предохранитель будет перегорать под усиленной нагрузкой. Некоторые «умельцы» решают проблему иначе. Размещают более мощный предохранитель, однако это опасно выгоранием проводки и пожаром. Поэтому следует все делать по инструкции.

Новинки авто > Прикуриватель >

Есть вопросы по ремонту автомобиля? Задайте их в разделе консультаций, для этого нажмите на ссылку ниже.

автомеханику

Устройство стало привычным для водителей автомобилей. Ведь прикуриватель уже не используется по прямому назначению, а только как 12-вольтовая розетка, куда подключаются разные электрические девайсы. К разъему подсоединяют:

зарядные устройства для сотовых, планшетов или ноутбуков;
автомобильный пылесос;
компрессор для подкачки шин;
термокружки или чайник;
видеорегистратор или GPS-навигатор.

Распиновка выглядит так. К прибору подходят три провода.

Основной плюсовой шнур, обычно красного цвета. Подключен к аккумулятору через предохранитель прикуривателя. Гарантирует нагрев нихромовой проволоки внутри прибора.
Постоянный минус (шнур черного цвета). Кабель, одним концом подключенный к корпусу прикуривателя, а другим – к кузову автомобиля (масса).
Постоянный плюс (желтый кабель). Вокруг прикуривателя есть светофильтр с лампой подсветки. Этот провод отвечает за функционирование лампы.

Вокруг самого гнезда имеется специальный фильтр, который помогает найти девайс в темное время суток. Со временем лампа прикуривателя Калина может перегореть. Требуется ремонт или замена элемента. О том, как поменять лампу во многих машинах АвтоВАЗ, включая распространенные модели Гранта, Калина или Приора, читайте в статье.

Составляющие электросети Лада.

В составе транспортного средства Лада Калина находится три рабочих группы, отвечающие за сохранность проводки: монтажная, основная и дополнительная. Предохранители принято размещать определённой совокупностью. Групповое расположения устройств, позволяет добиться большей безопасности бортовой сети. В случае нарушения функции одного из приборов, остальная часть бортовой сети продолжает работать без перебоев.

Важно! Перед проведением работ, необходимо отключить питание аккумулятора во избежание травм. В ходе диагностики, строго соблюдайте требования техники безопасности при работе с бортовой сетью авто. Монтажный блок, находится недалеко от рулевой колонки

На автомобиле Lada Kalina, монтажный блок расположен в левой части приборной панели. Для того чтобы правильно диагностировать блок, необходимо подробно разобрать схему, предоставленную заводом изготовителем. Схема блока, позволяет определить зависимость конкретного прибора бортовой сети от определённого предохранителя. Выявив предохранитель, отвечающий за правильную работу конкретного устройства, необходимо приступить к диагностике. Если в ходе проверки было выявлено, что предохранитель неисправен, его следует заменить на новый

Монтажный блок, находится недалеко от рулевой колонки. На автомобиле Lada Kalina, монтажный блок расположен в левой части приборной панели. Для того чтобы правильно диагностировать блок, необходимо подробно разобрать схему, предоставленную заводом изготовителем. Схема блока, позволяет определить зависимость конкретного прибора бортовой сети от определённого предохранителя. Выявив предохранитель, отвечающий за правильную работу конкретного устройства, необходимо приступить к диагностике. Если в ходе проверки было выявлено, что предохранитель неисправен, его следует заменить на новый.

Монтажная группа, является важнейшей частью электроснабжения потребителей транспортного средства. Среди устройств, за правильную работу которых отвечает монтажный блок, можно выделить следующие: электроподъемник зеркал, световые и звуковые сигналы аварийной сигнализации,дворники,габариты, противотуманные фары, ближний и дальний свет,контроллер охранной системы и электрический усилитель рулевого управления (при соответствующей комплектации).

В основной группе, находятся предохранители, отвечающие за систему электронного контроля ДВС. Схема основной группы предохранителей включает в себя следующие элементы: разъем для проверки, предохранители — главное реле, реле электрического топливного насоса и предохранитель электронного блока управления двигателем.

Дополнительная группа , расположена в автомобиле Лада Калина под приборной панелью. Для удобства проведения работ, можно выкрутить крепеж блока и демонтировать его. Схема дополнительно группы, включает в себя следующие компоненты: реле электрического вентилятора охлаждающей совокупности, реле электрического топливного насоса, элемент обеспечения безопасности электрического вентилятора охлаждающий совокупности и основное реле.

Неисправные реле Лада Калина, требуют замены так же как и другие компоненты сети. Производить замену реле и устройств безопасности сети стоит только после выявления причин неисправности. При замене, необходимо использовать элементы рекомендованные производителем Лада Калина. Поскольку, каждый компонент обеспечивающей безопасность электросети рассчитан на оптимальную величину тока, применение постороннего элемента может привести к нарушению работы электроприбора.

Блок электросети лада Калина имеет достаточно простое и понятное устройство. При наличии соответствующей схемы с обслуживанием системы питания справиться любой автолюбитель. Замена элементов блока, простая но весьма важная процедура. Ведь от сохранности предохранителей напрямую зависит успешная работа все электрических приборов автомобиля. Своевременная замена элементов блока позволит восстановить работу устройства и вернуть безопасность бортовой сети машины.

Удачной замены предохранителей!

Ни один автовладелец не застрахован от неполадок электрооборудования своего автомобиля. Хотя бы однажды такая проблема может возникнуть у любого, даже самого внимательного владельца авто. Скорее всего, она связана с выходом из строя предохранителей.
