Как правильно установить диски сцепления на двигатель ямз

Конструктивные особенности

Сцепление этой модели обычно устанавливается на тяжелую мощную технику.

Мощность двигателя и собственно конструктивные особенности механизма очень часто приводят к тому, что неправильно настроенное сцепление запросто может выйти из строя. Дабы избежать поломки, необходимо с периодичностью как минимум раз в полгода проводить диагностику и регулировку сцепления ЯМЗ 238.

Необходимое техобслуживание сцепления

Каждый раз, приступая к ТО сцепления необходимо придерживаться строгой последовательности, дабы не упустить ничего важного и вовремя заметить неполадку:

В случае если выяснить, что значение далеки от предельной нормы – выход один, регулировка трансмиссии ЯМЗ 238.

Механизм гашения крутильных колебаний и отбора мощности

Силовые агрегаты могут комплектоваться механизмом гашения крутильных колебаний и отбора мощности (рис. 3), предназначенным для гашения резонансных крутильных колебаний и предохранения систем трансмиссии от разрушения.

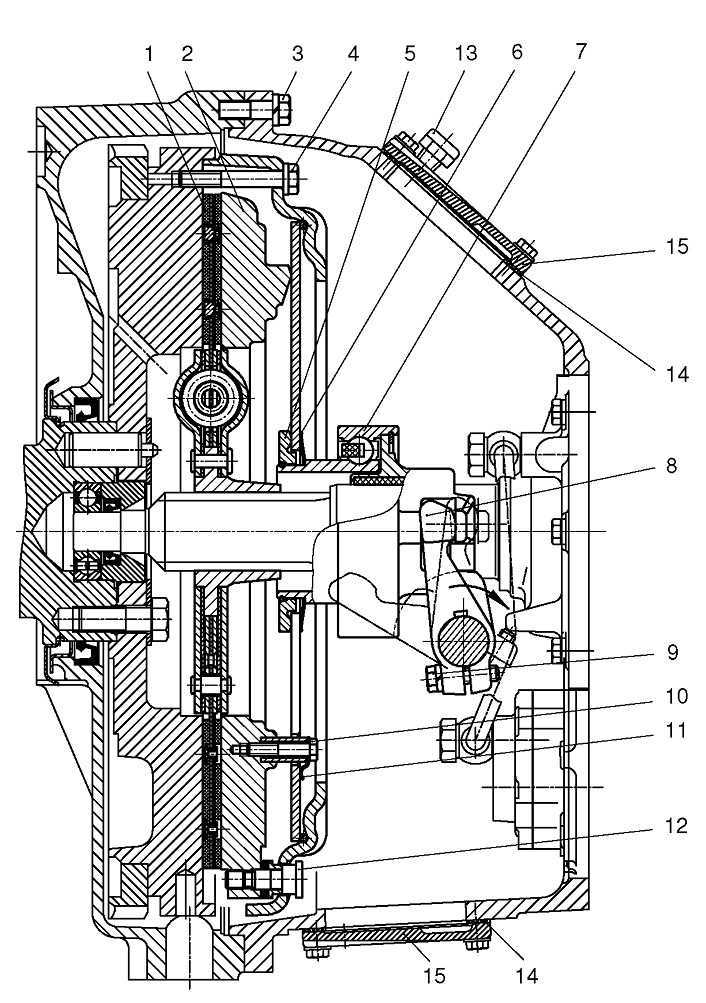

Механизм установлен на маховике двигателя и состоит из прижимного фланца 1, ведомого диска 2 с фрикционными накладками и механизмом гашения крутильных колебаний, пакетов тарельчатых пружин 5 и ступенчатых болтов 6.

Ведомый диск 2 постоянно поджат к маховику 3 через фланец 1 пакетами тарельчатых пружин 5, собранных на ступенчатых болтах 6.

Ступенчатые болты ввернуты в маховик до упора. При установке ступенчатых болтов на их резьбовую часть наносится герметик УГ-6 ТУ 6-01-1285-84, затяжка производится с усилием 49-59 Нм (5-6 кгсм).

Количество пакетов тарельчатых пружин и болтов подобрано так, что созданный ими момент трения позволяет передавать крутящий момент с маховика на вал отбора мощности до 1700 Нм (170 кгсм).

При нагрузке ведомого диска крутящим моментом более 1700 Нм (170 кгсм) усилия пружин недостаточно для удержания ведомого диска и он проворачивается относительно маховика и тем самым предохраняет дальнейшую кинематическую связь от разрушения.

В процессе эксплуатации механизм технического обслуживания не требует.

Возможные в процессе эксплуатации неисправности ведомого диска аналогичны неисправностям ведомого диска сцепления.

Преждевременная пробуксовка ведомого диска устраняется установкой дополнительных пакетов тарельчатых пружин совместно с болтом и дальнейшей проверкой момента трения в следующем порядке:

1. Застопорить маховик двигателя.

2. Нагрузить ведомый диск механизма моментом менее

1700 Нм (170 кгсм). диск не должен проворачиваться относительно маховика.

3. Нагрузить ведомый диск механизма моментом 1700… 1900 Нм (170… 190 кгсм). Диск должен проворачиваться относительно маховика.

Наиболее распространенные причины выхода из строя систем сцепления

Человеческий фактор может привести к преждевременному выходу из строя данного узла. Вот несколько факторов влияющих на сокращение жизни сцепления:

1. Агрессивная манеры езды. Не стоит постоянно резко нажимать и бросать педаль муфты – так фрикционные накладки быстро выходят из строя.
2. Езда при повышенных нагрузках.
3. Неправильная буксировка. Неопытные автовладельцы часто при буксировке удерживают педаль наполовину выжатой. Также не рекомендуется брать на буксир транспорт гораздо тяжелее Вашего автомобиля.
4. Езда с полу выжатой педалью сцепления.
5. Резкие старты и слишком плавные на высоких оборотах.
6. Многие новички часто, во время коротких остановок (например, на светофоре), удерживают муфту выжатой. Делать так не стоит, так как в таком положении выжимной подшипник находится под постоянной нагрузкой, а это приводит к его преждевременному выходу из строя.

Рабочий ресурс муфты довольно большой и находится в переделах 100 – 150 тыс. км. При правильной эксплуатации механизм довольно надежный и достижение верхней планки вполне реально.

Установка сцепления на двигатель

Установка сцепления на двигатель производится в следующем порядке:

1. установить передний ведомый диск;

2. установить средний ведущий диск со штоками;

З. установить задний ведомый диск;

Могут устанавливаться ведомые диски сцепления: передний 238-1601130-Б, задний 238-160113 1 (не взаимозаменяемые); или два диска 238-1601 130-Г2 (взаимозаменяемые).

Два диска 238-1601130-Г2 можно установить взамен дисков переднего 238-1601130-Б и заднего 238-160113 1. И наоборот.

Торец удлиненной части ступицы диска 238-1601130-Г2 имеет маркировку 238- 1601130-Г2.

При их установке следует выполнять следующие условия:

— диск к маховику — маркированной стороной ступицы к двигателю;

— диск к нажимному диску — маркированной стороной ступицы к коробке передач.

4. установить нажимной диск с кожухом в сборе, закрепив его на маховике при помощи восьми коротких болтов;

5. надеть разрезные кольца 2 на штоки 1 до упора в кожух сцепления;

6. надеть четыре. тарельчатые пружины выпуклой стороной к разрезным кольцам:

7. установить четыре упорных планки и закрепить их с кожухом к маховику при помощи восьми длинных болтов.

После установки сцепления на маховик убедитесь в том, что кольца на штоках стоят с упором в кожух, обеспечивая зазор 1,2+0,1 мм между кольцами и тарельчатыми пружинами при включенном сцеплении.

Провести регулировку свободного хода муфты выключения сцепления.

Внимание! Отсутствие свободного хода муфты выключения сцепления приведет к выходу из строя нажимного подшипника и пробуксовке дисков. После регулировок проверить сцепление на отсутствие «ведения»

Эту проверку проводить на работающем двигателе при включенной первой передаче и выключенном сцеплении

После регулировок проверить сцепление на отсутствие «ведения». Эту проверку проводить на работающем двигателе при включенной первой передаче и выключенном сцеплении.

источник

Сцепление Т-150/Т-150К: схема, принцип работы, регулировка

Сцепление на тракторах Т-150 и Т-150К отвечает за плавное трогание с места. Важную роль в этом играет исправность модуля и его правильная регулировка. Как устроено сцепление на колесном и гусеничном Т-150, из каких деталей состоит, как произвести замену запчастей и регулировку — на эти и другие вопросы дадим ответ в этой статье.

Роль сцепления на Т-150 и Т-150К

Сцепление является одним из ключевых элементов трансмиссии. Оно берет на себя большую часть энергии при выборе скоростей и защищает трактор от перегрузок путем гашения колебаний.

Принцип работы этого модуля на тракторах Т-150 и Т-150К ничем не отличается от механики его функционирования на легковых авто. Оно отсоединяет мотор от трансмиссии, а также соединяет их, когда требуется переключить скорость. Необходимость установки сцепления связана с тем, что двигатель работает непрерывно, а колеса — нет. Если бы на Т-150 не было сцепления, приходилось бы выключать мотор каждый раз, когда трактор останавливается. При старте данный узел снова совмещает крутящийся двигатель и статичную коробку, аккуратно соединяя валы между собой. За счет этого трактор мягко трогается с места.

Сцепления Т-150 и Т-150К: что общего и чем различаются

Конструкция сцепления на гусеничном Т-150 и колесном Т-150К максимально схожа, но различия все же имеются — в деталях механизма привода. Корпус сцепления гусеничного трактора непрямую соединен с корпусом трансмиссии. У колесной модификации между ними монтируется проставочный корпус. Из-за такой разницы в установке вал сцепления Т-150К длиннее, чем у Т-150.

Еще одно различие в конструкции сцеплений колесного и гусеничного тракторов кроется в сервомеханизме, который устанавливается для сокращения энергии, затрачиваемой для выключения муфты. В зависимости от модификации монтируется усилитель:

• на пневматике (на колесной версии);
• на механике (на версии с гусеницами).

Схема механического сервомеханизма сцепления Т-150

Привод выключения муфты сцепления схематически изображен на этом рисунке. Цифрами обозначены следующие детали:

1. педаль;
2. двухплечий рычаг;
3. серьга;
4. тяга;
5. пружинный элемент;
6. соед. тяга;
7. опорная деталь;
8. корпус выжимн. подшипника;
9. гайка для регулировки;
10. стопор;
11. болт пружинного стопора;
12. вилка;
13. кольцо рычагов для отжима;
14. упорный элемент;
15. рычаг.

Пружина механического сервомеханизма при включенной муфте сцепления трактора Т-150 максимально уводит педаль в крайнее положение назад. Удержание ножной педали производится путем воздействия серьги усилителя на меньший выступ двухплечего рычага. При вдавливании педали пружина растягивается. После этого происходит сжатие пружины, что приводит к повороту двухплечего рычага. Следствием этого является отключение муфты сцепления гусеничного Т-150.

Схема пневматического сервомеханизма сцепления Т-150К

На схеме привода выключения муфты сцепления колесного трактора отмечены следующие цифровые обозначения:

1. педаль;
2. рычаг;
3. рычажная тяга;
4. следящее устройтво;
5. шланг отвода;
6. выжимной подшипник;
7. гайка для регулировки;
8. пружинный стопор;
9. болт пружинного стопора;
10. вилка;
11. упор выжимн. подшипника;
12. кольцо отжимающих рычажков;
13. рычаг;
14. шланг подвода.

Корпус устройства слежения пневмо сервомеханизма сцепления трактора Т-150К соединяется с тягой. На корпусе муфты расположена пневматическая камера, которая при помощи трубопроводов соединена со следящим устройством.

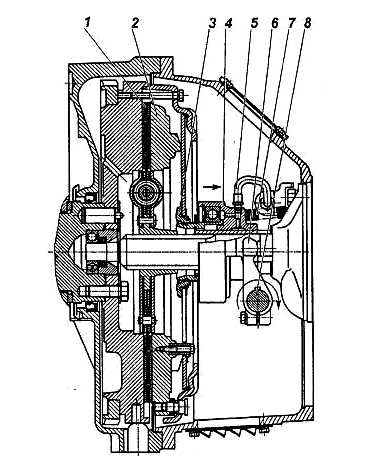

Корзина сцепления тракторов Т-150/Т-150К

При вдавленной педали плунжер сдвигается вдоль своей оси, открывая клапан. Через образовавшееся отверстие воздух, находящийся под давлением, поступает в воздушно-компрессионную камеру. Это приводит к перемещению штока камеры, который в свою очередь останавливает муфту сцепления Т-150К. Если отпустить педаль, плунжер перестает давить на клапан, и он закрывает отверстие, перемещаясь в первоначальное положение.

Особенности конструкции сцепления на разных модификациях Т-150/Т-150К

За годы производства гусеничных и колесных тракторов было выпущено множество разнообразных модификаций. И для разных вариаций спецтехники предлагались отличные варианты сцепления.

На большинстве тракторов серии Т-150 монтировались фрикционные двухдисковые муфты сухого типа, которые были постоянно замкнуты. Но можно встретить и однодисковое сцепление. Изначально диски производились из сплавов с высоким содержанием асбеста, но в последние годы состав материала изменился.

Регулировка положения упорного кольца оттяжных рычагов

При сборке нажимного диска с кожухом в сборе отрегулировать положение упорного кольца.

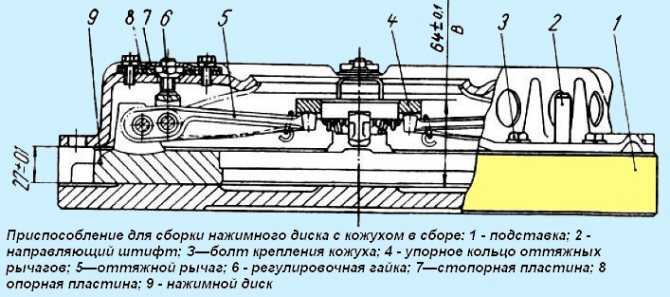

Эту регулировку производить в приспособлении, имеющем установочный размер 27±0,1 мм (рис. 2) регулировочными гайками 6 оттяжных рычагов при фиксированном положении кожуха и нажимного диска.

Регулировкой обеспечить размер «В», равный 64±0,1 мм, при этом упорные поверхности всех четырех оттяжных рычагов 5 должны одновременно касаться упорного кольца 4. Перекос упорного кольца приведет к неравномерному отходу нажимного диска при выключении сцепления или ненормальной его работе.

После регулировки положения упорного кольца регулировочными гайками 6 установить стопорные 7 и опорные 8 пластины регулировочных гаек. Завернуть все восемь болтов крепления стопорных и опорных пластин, установив пружинные шайбы под головки болтов.

В случае использования нажимного диска с кожухом в комплекте с ведомыми дисками после ремонта, на которых установлены фрикционные накладки толщиной 4,15 мм, при регулировке положения упорного кольца размер «В» установить равным 67+0,1 мм.

Особенности работы двухдискового сцепление МАЗ

Классикой сцеплений сухого типа минского производства является сцепление маз двухдискового класса, которое монтируется на автомобиль МАЗ. Пружины этого узла расположены периферийно и это его основное отличие от других устройств. Качественные показатели пружин могут иметь разные показатели, но работа сцепления от этого не меняется.

Прямая задача двухдискового сцепления заключается в качественной передаче крутящего момента, для этого средний и нажимной ведущие диски имеют две пары удаленных контакта, расположенных на плоскости пружинного устройства. Контактно-направленные приливы и вступают в работу с маховым валом, тем самым транспортируя весь узел по оси в отсутствии каких-либо препятствий. Это основные принципы работы двухдискового сцепления маз.

Отличительные особенности кабины грузовика

Устройство автомобиля МАЗ 5335 полностью соответствовало международным нормам того времени. Фары перекочевали в ниши бампера согласно требованиям по установке головной оптики для грузовых автомобилей. При такой компоновке световые приборы лучше освещали дорожное пространство перед машиной и не ослепляли водителей встречных транспортных средств. Модель получила новую декоративную радиаторную решетку. Указатели направления поворота, в отличие от фар, остались на своем прежнем месте. Лобовое стекло имело довольно широкую центральную перегородку, что в прочем ни сколько не мешало нормальному обзору. Трехместная кабина была по тем временам весьма комфортабельной.

Все сидения устанавливались на специальные рессоры, которые компенсировали колебания, возникающие при езде по неровным дорогам. Была доступна регулировка расстояния от сидения до передней панели автомобиля, так же можно было выставить угол наклона спинки на желаемую величину. Кондиционера, конечно, не было, так что в жаркую погоду приходилось спасаться открытием окон. А вот отопитель салона входил в базовую комплектацию и отлично справлялся со своими функциями. Даже в самые лютые холода он позволял поддерживать комфортную температуру в кабине. Грузовик имел переднее расположение двигателя и задний привод, что повышало его проходимость в условиях бездорожья.

Рулевое управление МАЗ 5335 имело гидравлический усилитель, который позволял водителю вращать «баранку» без лишних усилий. Также гидроусилитель сохраняет возможность нормального управления автомобилем в случае прокола одного из передних колес. Грузовик можно будет безопасно довести до обочины, чтобы заняться заменой колеса. Рулевой механизм имел собственный бак для масла вместимостью 5 литров. При нормальном состоянии системы доливать смазывающую жидкость приходилось очень редко — один раз за несколько сотен тысяч километров пробега. Если же водитель замечал, что масло очень быстро расходуется, это означало нарушение герметичности одного из узлов системы и требовало проведения ремонта.

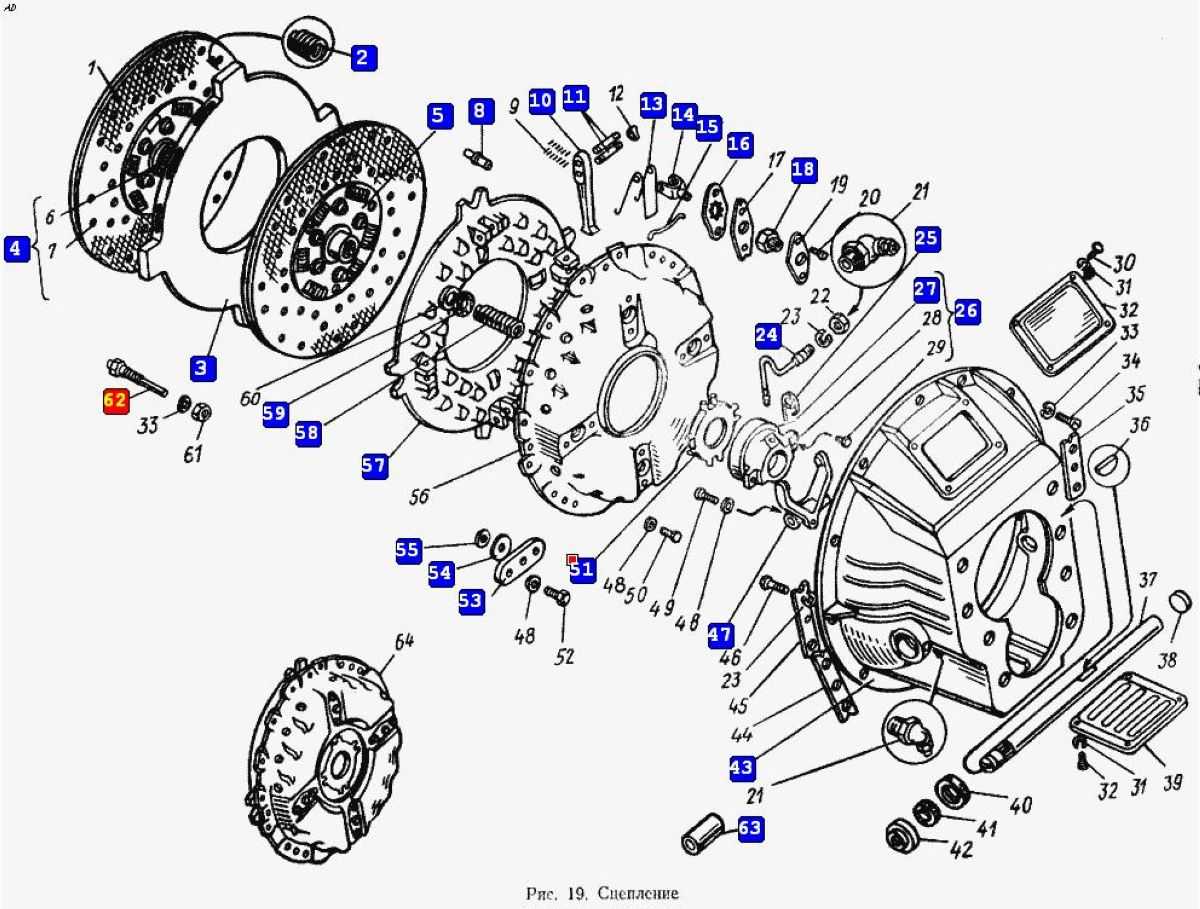

Состав узла

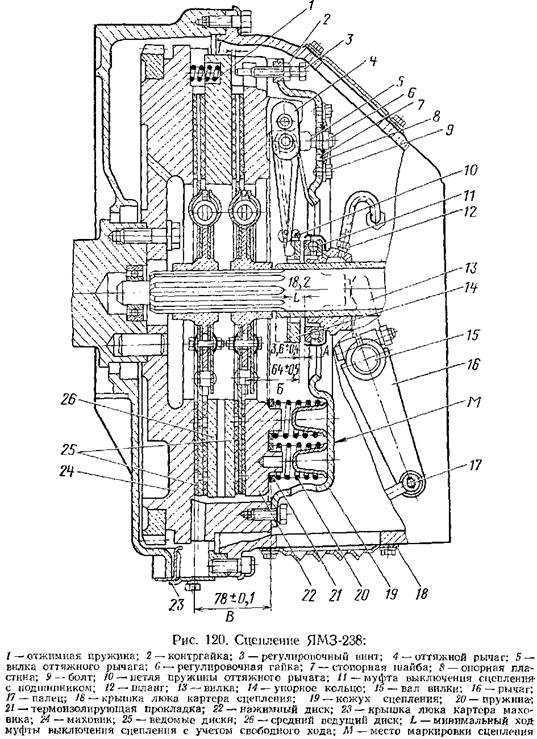

Сцепление Двухдисковое сцепление на автомобиле маз представляет собой сложный механизм, который состоит из следующих компонентов:

• Основной маховик с кратерным оснащением;
• Пружина отжимного типа;
• Пружинный нажим;
• Разрезное колечко;
• Специальный шток;
• Планка упора;
• Рычаговый оттяжной механизм, оснащенный вилкой;
• Кольцо упорного типа, соединенное с оттяжным рычагом;
• Регулирующая гайка;
• Пластина опорного типа;
• Вилка сцепления выключающая, смонтированная с валиком;
• Выключающее муфтовое устройство, оснащенная подшипником. Оно прикрепляется к втулке посредством фланца, монтированного к картеру КПП;
• Специальный кожух;
• Простой рычаг;
• Шайба теплоизоляции;
• Диск нажимного характера;
• Диск среднего ведущего типа;
• Диск нажимного типа;
• Диск ведущего среднего типа;
• Диски: заднего и переднего ведомого типа.

Из последнего пункта этого перечисления становится понятно название этого типа сцепления для маз.

Технические характеристики

Габаритные размеры, мм

• длина — 5990 (при откинутой кабине — 7850)
• ширина — 2500 мм (в моделях с выгрузкой на 3 стороны — 3450 при полностью опрокинутом кузове)
• высота — 2925 мм

• при откинутом назад кузове – 4850
• при выгрузке вбок – 3850

клиренс — 270 (минимальный, в районе переднего моста)

Объем — 11150 см³ (ЯМЗ-236)
Мощность — 180 л.с.
Крутящий момент — 667 Нм
Максимальная скорость — 83 км/ч (у ряда моделей может быть до 90 км/ч)

снаряженная — 7580, в т.ч.

• на передней оси — 4130
• на задней оси — 3450

• полная — 16 230, т.ч.
• на передней оси — 5980

на задней оси — 10 250

Размеры и габариты кузова

Размеры МАЗ-5551 при таком объеме платформы составляют 3800 х 2269 х 630 мм.

Для сравнения предлагаем ознакомиться с размером кузова КамАЗа бортового.

В зависимости от модификации грузоподъемность может составлять до 10,2 тонны (сопоставимо с грузоподъемностью Камаз-43118), объем кузова МАЗ-5551 – до 12,5м³ (15,5 при поднятых бортах).

Сборка и регулировка сцепления

Сборку нажимного комплекта следует производить в приспособлении, показанном на рис. 235 и под ручным прессом. Приспособление состоит из подставки, имеющей установочный размер от привалочной плоскости кожуха сцепления до плоскости нажимного диска 27 ±0,1 мм. В центре подставки болтом 7 крепится оправка 8 для регулировки контрольного размера нажимного комплекта Б (см. рис. 33), равного 64±0,5 мм. В оправке расположены четыре плавающих упорных сухаря 6 (см. рис. 235).

При установке нажимного комплекта в приспособление сухари упираются в лапки оттяжных рычагов 4 и в зависимости от их положения выступают или утопают относительно поверхности оправки. Длина оправки выбрана таким образом, чтобы при установке ее на оттяжные рычаги нажимного комплекта с правильно отрегулированным контрольным размером сухари располагались заподлицо с поверхностью оправки. В контрольный размер 64±0,5 мм нажимного комплекта сцепления входит еще толщина упорного кольца оттяжных рычагов, которая составляет 6±0,1 мм, а так как нажимной комплект регулируется в приспособлении без упорного кольца, то он должен быть отрегулирован на размер, уменьшенный на эту величину, т. е. на 58±0,5 мм.

Сборку и регулировку производят в следующей последовательности:

• на подставку 11 приспособления кладут рабочей поверхностью вниз нажимной диск, зафиксировав его четырьмя шипами в пазах подставки;
• в оттяжные рычаги 4 вставляют игольчатый подшипник (по 20 иголок в каждое отверстие). Иголки укладывают на смазке ЦИАТИМ-201 или соответствующей ей другой пластичной смазке;
• на оттяжные рычаги устанавливают вилки 6 (см. рис. 33);
• вставляют оси вилок;
• устанавливают подсобранные рычаги в пазы проушин нажимного диска;
• вставляют оси рычагов;
• надевают на оси вилок пружины упорного кольца;
• закрепляют оси рычагов и вилок специальными замковыми шайбами, прогнув середину перемычки фартука;
• на концы пружин упорного кольца 14 надевают четыре петли 10;
• ставят на бобышки нажимного диска нажимные пружины 20, предварительно положив под них шайбы с термоизолирующими прокладками 21.

При использовании нажимного диска, проточенного по рабочей поверхности на 1 мм, под каждую нажимную пружину 20 (со стороны направляющих стаканчиков кожуха) для сохранения нажимного усилия сцепления кладут стальную шайбу толщиной 1 мм.

Далее нужно поставить кожух 19 сцепления на направляющие штифты приспособления. Все направляющие стаканчики кожуха должны войти в нажимные пружины, а резьбовые хвостовики вилок оттяжных рычагов в отверстия кожуха. Используя пресс, необходимо поджать кожух привалочной поверхностью к приспособлению и закрепить болтами, после чего освободить его из-под пресса. На резьбовые хвостовики вилок навернуть регулировочные гайки 3, установить оправку для регулировки положения оттяжных рычагов 4 и закрепить ее болтом 7 (см. рис. 235) После этого регулировочными гайками 3 регулируют положение оттяжных рычагов 4 так, чтобы они все одновременно касались упорных сухарей 16 оправки 8, которые должны находиться заподлицо с ее верхней поверхностью. Этим самым при установке упорного кольца обеспечивается контрольный размер между рабочими поверхностями нажимного диска и упорного кольца.

На регулировочные гайки 3 кладут пластины 2, затем стопорные планки и опорные пластины вилок рычагов, после чего завертывают все восемь стопорных болтов. После затяжки болтов вилки оттяжных рычагов не должны иметь осевого люфта. Болты контрятся отгибкой усов стопорных планок. Установив на оттяжные рычаги упорное кольцо, закрепляют его петлями так, чтобы оно одновременно касалось опорных поверхностей всех четырех рычагов.

Биение торца упорного кольца относительно рабочей поверхности нажимного диска не должно превышать 0,4 мм на радиусе 45 мм. Повышенное биение указанных поверхностей может привести к выходу из строя фрикционных накладок ведомого диска сцепления и прижогам рабочих поверхностей маховика и нажимного диска.

Прокачка сцепления

Многие владельцы МАЗов хорошо знают о проблемах, которые могут возникнуть в процессе эксплуатации автомобиля. Среди таких проблем довольно распространенной является попадание воздуха внутрь гидравлического элемента узла сцепления.

Среди причин, приводящих к такой неприятности, выделяют:

• повреждение труб;
• слабую затяжку определенных частей.

Существует последовательность действий, с помощью которой удается прокачать сцепление МАЗа и восстановить или даже улучшить работоспособность целого узла.

Материалы и инструменты

Перед тем, как приступать к работе, следует подготовить необходимые инструменты и материалы. К основному оборудованию, которое может потребоваться во время ремонта, можно отнести:

1. Тормозную жидкость. Рекомендуется быть максимально аккуратными с использованием этой жидкости, так как ее состав ядовит.
2. Набор инструментов, который есть у каждого водителя.
3. Емкость, в которой потребуется вылить тормозную жидкость.
4. Шланг. Диаметр шланга должен совпадать с диаметром сливного отверстия.

Также потребуется найти помощника, так как в одиночку справиться с задачей будет практически невозможно. К тому же прокачивать сцепление вдвоем или даже втроем будет намного удобнее. Если найти помощника не удалось, то рекомендуется подыскать подходящее устройство, с помощью которого удастся зафиксировать педаль сцепления. Таким устройством может стать рейка или, например, палка из дерева или металла.

Пошаговая инструкция

Многие задаются вопросом, как прокачать ПГУ в МАЗе? Устранение воздуха и прокачка гидропривода осуществляются в несколько этапов. Каждый из них представляет собой выполнение следующих действий:

1. В первую очередь, владельцу авто потребуется снять пробку, которая установлена на бачке. Делается это для того, чтобы впоследствии внутрь можно было залить тормозную жидкость до уровня в 1,5 см выше границ крышки емкости.
2. Далее необходимо выполнить демонтаж колпачка, расположенного в месте, где находится перепускной клапан. Когда действие будет выполнено, нужно соединить с клапанной головкой шланг и затем вставить другой конец этого шланга в емкость, где залита тормозная жидкость.
3. Третий шаг заключается в откручивании перепускного клапана либо на половину оборота, либо на полный оборот. Далее принцип работы прост. Владельцу авто после потребуется надавить на педаль как можно более резко, чтобы она быстро уперлась в ограничитель. Сделать это нужно так, чтобы был прекращен выход воздушных пузырьков, образовывающихся внутри жидкости.
4. В процессе прокачки следует доливать жидкость внутрь бачка, при этом наблюдая за тем, чтобы объем не уменьшался и не поднимался выше 4 см до края верхней границы горловины емкости.
5. Когда прокачка будет завершена, следует закрутить до упора перепускной клапан, не отпуская при этом выжатую до упора педаль, а также удалить шланг и вернуть на место колпак, зафиксировав его положение.

Завершение прокачки подразумевает очередной влив жидкости внутрь бачка с целью достижения оптимального объема и продолжения эксплуатации транспортного средства.

Оценить успешность выполненной задачи можно по тому, как будет работать толкатель пневматического усилителя. Если полный ход был достигнут, значит, работа была выполнена правильно. То же самое может продемонстрировать жидкость внутри основного цилиндра, которая в процессе движения машины и работы сцепления не содержит воздух и находится в оптимальном объеме.

О ресурсе

Сколько служат накладки сцепления? Эта величина оговорена в нормативной документации в форме так называемого гамма-процентного ресурса. Но нам с вами привычнее километры. Так вот: АВТОВАЗ требует от изготовителей накладок ресурс 160 тыс. км, за рубежом производители сцепления называют 150 тыс. км пробега.

Доводить сцепление до запредельного износа не следует – при уменьшении толщины накладок начинают работать торцы заклепок. Это приводит, как правило, к пробуксовке сцепления и к появлению кольцевой выработки на контртеле.

Перенаклепка накладок на бывшем в употреблении ведомом диске, по мнению специалистов, восстановит его работоспособность лишь на 80%. Ведь многие другие детали, и прежде всего демпфирующие пружины, уже будут «усталыми». Поэтому лучше менять диск в сборе. И разу­меется, он должен быть с фрикционными накладками от надежного производителя.

В статье использована информация АО «ТИИР»

Юрий Буцкий

Принципы работы

Пружины нажимного типа отталкиваются одной стороной в кожух узла сцепления, а другой частью в диск нажимного характера, при посредстве теплоизоляционных шайб. Нажимной диск направляет действие на ведомые и ведущие диски, перемещая их непосредственно к маховику. В ситуации если сцепление находится в выключенном состоянии, происходит следующее: пружины отжимного цилиндрического типа заполняют соответствующие зазоры, которые образуются между всеми элементами узла. В течение некоторого времени фрикционные накладки дисков сцепления изнашиваются и теряют свой первоначальный вид, а соответственно и характеристики.

Двухдисковое сцепление МАЗ

Принципы действия

Суть функционирования элемента трансмиссии заключается в следующем:

• нажимные пружины отталкиваются одной частью в футляр узла, а второй в нажимную пластину. Все это осуществляется с помощью теплоизоляционных шайб;
• нажимная пластина отправляет действие на ведомые пластины. При этом эти диски смещаются в сторону футляра.

Если механизм был в покое, то цилиндрические отжимные пружины заполняют все требуемые зазоры, которые появляются между всеми запчастями узла.

В процессе эксплуатации устройства фрикционные накладки пластин изнашиваются. Их изначальные параметры и свойства ухудшаются, а значит, необходима своевременная замена.
