Общая схема электрооборудования ВАЗ 21074 инжектор
Общая схема электрооборудования ВАЗ 21074 инжектор
1 .Схема электрических соединений жгута проводов панели приборов в сборе LADA 21074
- – реле разгрузки замка зажигания;
- – реле-прерыватель указателей поворота;
- – реле стеклоочистителя;
- – выключатель сигнала торможения;
- – переключатель света фар и указателей поворота;
- – переключатель очистителя и омывателя ветрового стекла;
- – выключатель зажигания;
- – выключатель аварийной сигнализации;
- – комбинация приборов;
- – выключатель обогрева заднего стекла;
- – выключатель заднего противотуманного огня;
- – выключатель наружнего освещения;
- – переключатель электродвигателя отопителя;
- – дополнительный резистор электродвигателя отопителя;
- – электродвигатель отопителя;
- – контрольная лампа обогрева заднего стекла;
- – контрольная лампа уровня тормозной жидкости;
- – выключатель освещения приборов;
- – прикуриватель;
- – часы;
- – выключатель лампы света заднего хода;
- – датчик ручного тормоза;
- – реле заднего противотуманного огня;
- – колодка жгута панели приборов к жгуту системы зажигания;
- – плафон освещения вещевого ящика;
- – монтажный блок.
Об установке фильтра тонкой очистки топлива
Не следует забывать о том, что такая неисправность карбюратора, как «чихание» или внезапная потеря мощности, движение «рывками» может говорить о засорении топливных жиклеров. Это может произойти из – за мелких частиц, попадающих в топливо. Причиной может служить как некачественный бензин с завода, так и слив последней партии топлива из цистерны бензовоза, попавшей именно в ваш бак. Если топливо не фильтровать, то ремонт карбюратора или бензонасоса «не за горами».
Насколько эффективна эта «ловушка», видно на рисунке.
Если фильтр не установлен, то его нужно установить самостоятельно. В среднем, ресурс фильтра составляет 20-30 тысяч километров пробега. В процедуре установки нет никакой сложности, нужно только помнить про три основных момента:
- правильно замерить ширину фильтра, для того, чтобы вырезать участок топливного шланга с таким расчетом, чтобы хомуты легли с хорошим «запасом»;
- при ориентации фильтра необходимо «соблюдать полярность» — ориентировать его таким образом, чтобы изображение стрелки было «по ходу» движения бензина по магистрали в двигатель. На рисунке видна стрелка на том фильтре, который лежит на боку.
- нужно аккуратно, но сильно затянуть хомуты.
Существует правило, по которому фильтр тонкой очистки должен быть установлен до бензонасоса. В таком случае бензонасос прослужит дольше, и ремонт не потребуется. Например, на рисунке видим неправильную установку фильтра – после бензонасоса, кроме того, фильтр расположен в сильно греющейся зоне двигателя. В случае трещины корпуса может вытечь бензин, увлечься назад током воздуха на горячие выпускные коллекторы, и вызвать пожар.
Диагностика двигателя
Точное определение неисправности двигателя и её устранение зависит от достоверности полученных данных. Для этого понадобится хорошее оборудование. К нему относятся:
- Тестеры двигателей;
- Сканеры;
- Газоанализаторы.
Считать код ошибки из ЭБУ — это далеко не всё. Стоит помнить о том, что полученные данные могут быть недостоверными. Неисправность датчика, показанная ЭБУ, не означает, что это действительно так. Проблема возникает также из-за проводки, плохого контакта. Поэтому сканером можно только считать информацию ЭБУ. Причём сканер может быть реализован как ПО, кроме него понадобится специальный адаптер, ну и, конечно же, компьютер.
Другие две группы оборудования позволят увидеть полную картину, но они достаточно дороги. Если вы хотите заниматься диагностикой постоянно, то есть смысл приобретать соответствующее оборудование и ПО.
Снятие и установка бензонасоса
Снять и установить бензонасос на место — операция несложная. Бензонасос вместе с прокладками посажен па двух шпильках и крепится гайками, отвернуть которые надо ключом 13 мм. Для снятия бензонасоса необходимо отсоединить подводящий и нагнетающий бензопроводы, отвернуть гайки крепления бензонасоса, снять пружинные шайбы, а затем и сам бензонасос.
Снимая его, будьте аккуратны, так как можно повредить тонкую прокладку, которая часто прилипает и к насосу, и к теплоизоляционной толстой прокладке. Сама теплоизоляционная прокладка, как правило, легко снимается руками без применения какого-либо инструмента. В худшем случае, облегчите её съем легким постукиванием по ней рукояткой отвертки. Не забудьте также, что под толстой теплоизоляционной прокладкой находится еще одна тонкая установочная прокладка, одновременно являющаяся уплотнительной.
Установка отремонтированного бензонасоса имеет свои особенности. В первую очередь устанавливают уплотнительную прокладку А толщиной 0,70—0,80 мм, а затем теплоизоляционную. Далее устанавливают тонкую прокладку В толщиной 0,27—0,33 мм.
При таком наборе прокладок между корпусом бензонасоса и блоком цилиндров минимальный выход толкателя (его внутренний торец касается затылка кулачка) должен находиться в пределах 0,8—1,3 мм. Этот размер (d) легко проконтролировать, установив прокладки и толкатель (штангу). Если толкатель выступает из прокладок на величину, меньшую 0,8 мм, то прокладку А заменяют прокладкой В толщиной 0,27—0,33 мм.
В том случае, когда толкатель выступает на величину более 1,3 мм, вместо прокладки А необходимо установить более толстую прокладку типа С толщиной 1,20—1,30 мм. Следует пояснить, что между корпусом бензонасоса и теплоизоляционной прокладкой должна всегда устанавливаться прокладка толщиной 0,27—0,33 мм.
Установив таким образом нормальное положение толкателя, бензонасос укрепляют, затягивают гайки, присоединяют бензопроводы и запускают двигатель.
При работающем двигателе убедитесь в отсутствии подтекания топлива. Если двигатель по истечении 1 — 2 мин продолжает работать нормально, без перебоев, значит операция выполнена хорошо.
Уж раз бензонасос снят и тем более разобран, имеется возможность выполнить еще целый ряд работ, таких как проверка работы впускного клапана и диафрагмы по методу, уже описанному для запорной иглы крышки карбюратора, т. е. если бензонасос обеспечивает необходимое разрежение для забора топлива, то язык или палец, приложенные в момент пробной прокачки к всасывающему патрубку, должны ощутить его.
Диагностика двигателя
Точное определение неисправности двигателя и её устранение зависит от достоверности полученных данных. Для этого понадобится хорошее оборудование. К нему относятся:
- Тестеры двигателей;
- Сканеры;
- Газоанализаторы.
Считать код ошибки из ЭБУ – это далеко не всё. Стоит помнить о том, что полученные данные могут быть недостоверными. Неисправность датчика, показанная ЭБУ, не означает, что это действительно так. Проблема возникает также из-за проводки, плохого контакта. Поэтому сканером можно только считать информацию ЭБУ. Причём сканер может быть реализован как ПО, кроме него понадобится специальный адаптер, ну и, конечно же, компьютер.
Что представляет собой рассматриваемое устройство
Топливный насос на автомобиле ВАЗ 2107 инжектор представлен в виде электрического моторчика с помпой, который осуществляет перекачивание бензина из бака.
В конструкции насоса имеется электродвигатель, который питается от автомобильной сети 12В. Конструкция электродвигателя представлена из ротора, щеток и коллектора, которые постоянно находятся в бензине. Многие подумают, что такая система питания автомобиля ВАЗ-2107 инжектор является довольно опасной, однако не все так просто.
Искра и бензин – это опасное соединение, которое может привести не только к возгоранию, но и взрыву. Так бы и происходило, ведь в электродвигателе бензонасоса возникает искрение, если бы не тот факт, что бензин относится к той категории жидкостей, которые не проводят электрический ток. Помимо этого, бензин не горит, если отсутствует воздух, а топливная цепь является исключительно замкнутой. Таким образом, представлена конструкция электробензонасоса на автомобиле ВАЗ 2107.
Диагностика неисправностей
Для того чтобы понять состояние карбюратора в автомобиле, достаточно провести небольшую диагностику.
Признаки неисправности карбюратора:
- автомобиль начал расходовать больше бензина, чем ему требовалось ранее;
- двигатель начинает быстро перегреваться;
- из глушителя валит чёрный дым и слышатся хлопки, «чихания» и «постреливания». Эти неисправности появляются при неправильном подсоединении высоковольтных проводов, позднем зажигании, неправильной работе трамблёра и коммутатора системы зажигания, после неудачного ремонта ремня ГРМ, при неподходящей топливной смеси;
- автомобиль стал заметно терять мощность при движении;
- машина разгоняется намного медленнее;
- случаются провалы, когда при нажатии на педаль «газа» автомобиль не реагирует мгновенно, а ускорение происходит постепенно и с задержкой;
- имеют место рывки — частые и короткие провалы;
- происходит раскачивание — несколько провалов с незначительным интервалом.
Важно помнить, что перед тем, как приступать к ремонту карбюратора, следует провести диагностику всей системы питания двигателя и его технического состояния. Характерные неисправности карбюратора:
Характерные неисправности карбюратора:
- В поплавковой камере нет топлива или же топливная смесь слишком обогащённая/обеднённая. В этом случае двигатель машины не запускается совсем или запускается, но сразу же глохнет.
- Засорились каналы холостого хода или жиклёры.
- Электромагнитный клапан работает с перебоями.
- В блоке управления или же среди элементов экономайзера принудительного холостого хода (ЭПХХ) появились сбои.
- Начало некорректно работать или поплавилось резиновое уплотнительное кольцо.
- «Переливает» топливо, уровень в поплавковой камере не держится. Причина в разгерметизации топливного клапана.
Топливный бак
Бак штампованный, сваренный из двух стальных листов. Для повышения коррозионной стойкости бак освинцован. Бак устанавливается в багажном отделении с правой стороны автомобиля и крепится двумя хомутами 10 с помощью стяжного болта. Топливный бак через патрубок соединяется вентиляционной трубкой 7 с атмосферой. Топливо, находящееся в этой трубке, уменьшает испарение бензина из бака. Сверху топливный бак имеет датчик 5 указателя уровня топлива и контрольной лампы резерва топлива, который крепится к баку через прокладку в сборке с топливоприемной трубкой, имеющей сетчатый фильтр.
Устранение неполадок – определяем и ликвидируем
При средней скорости движения 80–100 км этот автомобиль расходует 6.5–7 л на 100 км пробега. Достигнуть такого расхода удалось за счет инжектора. Инжектор – устройство, полностью заменившее работу карбюратора. Состоит он из форсунок и топливной рейки, а также электронных датчиков, которые дают сигнал для впрыска топлива
Впрыск топлива в двигатель выполняется форсунками, поэтому очень важно следить и вовремя чистить их, чтобы не нарушать работу двигателя вашего авто. Заправлять также стоит высококачественным октановым топливом
В результате несвоевременной замены топливного и воздушного фильтров, а также использования низкокачественного топлива инжектор может выйти из строя. Не спешите в автосервис – для начала убедитесь, что причина плохой работы автомобиля и уменьшения мощности кроется не в этих запчастях, а в чем-то другом. Одной из основных причин плохой работы инжектора является неправильная работа блока управления, так называемого компьютера. Для выявления причин нужно пройти сервисную диагностику, в некоторых случаях понадобится полная прошивка блока.
Во время плохой работы инжектора ВАЗ 2107 существенно увеличивает расход топлива, при этом на панели приборов должен загореться соответствующий индикатор, который указывает на наличие ошибки в работе. Проблемы в работе выказывает и уменьшение мощности двигателя, также возможны провалы при нажатии на педаль газа. Полную чистку инжектора можно сделать в автосервисе, или же, купив необходимую химическую жидкость, сделать все самому.
Данные процедуры обойдутся вам намного дешевле, однако они требуют наличия технических навыков и внимательности. Перед выполнением работ по ремонту или чистке инжектора необходимо проверить все электронные датчики. Выполнить это действие можно путем отключения на них фишек, при этом на панели приборов должен раздаться характерный звук и загореться один из индикаторов.
Проверка и регулировка карбюратора
Одной из них может стать сам карбюратор, точнее поплавковая камера, а также каналы, через которые топливо поступает в нее. Если в камере бензина недостаточно, или оно просто не закачивается в нее, то следует проверить сетчатый фильтр, установленный под заглушкой (рис 2). Последовательность проверки такова: выкручиваем заглушку сетчатого фильтра (2), извлекаем сам элемент (3) и производим его промывку и продувку. Затем устанавливаем все обратно и проверяем работоспособность.
Если при извлечении выявлено, что фильтр не забит, то причиной непоступающего бензина может стать заедание игольчатого клапана (1), установленного в крышке поплавковой камеры, или же задевание самого поплавка (4) о корпус.
Рис. 2. Поплавковая камера карбюратора:
1 – игольчатый клапан; 2 – заглушка фильтра; 3 – сетчатый фильтрующий элемент; 4 – поплавок.
Часто при проверочных работах выясняется, что бензин в камеру поступает, но его количества недостаточно. Чтобы установить необходимый уровень путем подгибания регулировочного язычка (3), который показан на рисунке 3. При подгибании язычка также придется подогнуть ограничитель поплавка (2) что позволит отрегулировать ход иглы (4). После проведения регулировочных работ следует удостовериться в том, что поплавок передвигается без каких-либо заеданий. Если установлено, что поплавок полон бензина, это указывает на его пробой, поэтому поврежденный элемент лучше заменить. Если под рукой нет нового элемента, то можно на время использовать и старый, предварительно заклеив его эпоксидным клеем.
Рис. 3. Регулировка уровня топлива карбюраторов на ГАЗ(а), «Запорожец» (б), «Москвич»(в), ВАЗ «Классика» (г), ЗАЗ«Таврия», ВАЗ-2108-09, АЗЛК «Алеко» (д):
1 – поплавок; 2 – ограничитель поплавка; 3 – язычок поплавка; 4 – игла.
Если в результате проверки установлено, что бензин в поплавковой камере есть, причем в достаточном количестве, но мотор «не желает» запускаться, то причиной этого может стать забитие жиклеров или топливных каналов. В таком случае следует провести промывку каналов и жиклеров бензином с последующей продувкой сжатым воздухом. Для этого придется снять крышку поплавковой камеры с карбюратора.
Если установлено, что засорение жиклеров – серьезное (образовался слой смолистых отложений), то засор можно устранить при помощи деревянной палочки, которую предварительно необходимо окунуть в ацетон. Чиста каналов и жиклеров не допускается какими-либо металлическими предметами или проволокой.
Бывает, что струя бензина из подводящей магистрали (11), изображенной на рисунке 4, очень слабая и неравномерная, а также в ней присутствуют пузырьки воздуха, то это является сигналом засорения топливных трубороводов или же неисправностью самого топливного насоса.
Рис. 4. Система питания авто:
1 – корпус воздушного фильтра; 2 – карбюратор; 3 – бензобак; 4 – вентиляционная трубка бака; 5 – уплотнитель крышки бака; 6 – крышка; 7 – крепежный хомут бака; 8,11 – топливопроводы; 9 – рычаг ручной подкачки; 10 – бензонасос; 12 – штуцер подвода ОЖ для подогрева карбюратора; 13 – впускной коллектор; 14 – крепежные шпильки карбюратора; I и IV – места разъединения топливопроводов при поиске неисправностей в системе питания.
Проверка состояния фильтра бензонасоса
После установки или замены фильтра тонкой очистки топлива, не лишним будет проверить фильтр бензонасоса. Это делается следующим образом:
- вначале очищаем бензонасос ВАЗ 2107 снаружи с помощью бензина или уайт – спирита, и с помощью рожкового ключа на 10 снимаем крышку;
- теперь можно снять и промыть фильтр и его посадочное место, а также просушить его с помощью сжатого воздуха. Промывать фильтр можно чистым бензином, или ацетоном.
- сборка проводится полностью в обратном порядке.
Если автомобиль начал дергаться, мотор стал «чихать» или раздаются рывки или «хлопки», то необходимо проверить бензонасос, и при необходимости, провести его ремонт.
Многие автолюбители, особенно начинающие, сразу во всем винят карбюратор, а в силу его сложности сразу платят лишние средства за услуги авторемонтных мастерских, в то время как вначале проще всего проверить устройства, расположенные до карбюратора.
Если вы правильно установили фильтр тонкой очистки топлива (перед насосом), то в случае нормальной подачи в магистраль из бака фильтр тонкой очистки будет полон бензина.
Для того чтобы проверить исправность бензонасоса, нужно всего лишь отсоединить выходной шланг и несколько «покачать» рычажком ручной подкачки топлива. Если после толчков потечет бензин, значит, нужно искать неисправность уже в карбюраторе. Если же нет – дело в бензонасосе.
Если эта неисправность произошла на сильной летней жаре, то может быть, просто «залип» клапан, для устранения неисправности достаточно положить на насос мокрую тряпку – вот и весь ремонт! После охлаждения ситуация нормализуется.
Не исключено, что на поверхности бензонасоса ВАЗ 2107 появилась течь топлива, и нужен его ремонт. Причем если во время движения сильно запахло бензином, а корпус бензонасоса мокрый, то, скорее всего, неисправна диафрагма. В этом случае нужно как можно быстрее прекратить движение, так как течь бензина грозит пожаром.
Воздушный фильтр
Фильтр сухого типа со сменным фильтрующим элементом. Состоит из корпуса, крышки и фильтрующего элемента. Корпус фильтра устанавливается на четыре шпильки карбюратора, уплотняется резиновой прокладкой и закрепляется самоконтрящимися гайками. Корпус и крышка отштампованы из стали толщиной 0,8 мм и окрашены черной грунтовкой ФЛ-093. Крышка крепится к корпусу тремя гайками. Герметичность между ними обеспечивается уплотнительной прокладкой из пенополиуретана, приклеенной к крышке клеем 88НП-35.
Фильтрующий элемент изготавливается из специального картона, на который одевается элемент из синтетической ваты для предварительной очистки воздуха (предочиститель), увеличивающий пылеемкость фильтра, устанавливается в корпус и герметично прижимается крышкой. Корпус имеет патрубок для забора холодного воздуха в летний период и патрубок для забора воздуха, подогретого выпускным коллектором в зимний период и всасываемого через гофрированный шланг. В зависимости от времени эксплуатации крышка воздушного фильтра переставляется в нужное положение. С нижней стороны корпуса фильтра приварен вытяжной коллектор с патрубком для подвода картерных газов.
Разборка, ремонт бензонасоса
Перед разборкой необходимо тщательно промыть бензонасос, для чего можно использовать бензин, находящийся в его полости. Разборку лучше всего начать с верхней крышки 4, привернутой болтом 5 с головкой под ключ 8 мм. Под крышкой находится сетчатый нейлоновый фильтр.
Напомним, что деформированную крышку и прорванный фильтр необходимо заменить на новые. Под сетчатым фильтром в корпусе бензонасоса вы увидите запрессованный и завальцованный всасывающий клапан 6. Бывают случаи, когда из-за отказа клапанов приходится заменять весь корпус бензонасоса так как клапаны отдельно в запасные части не поставляются, да и замена их в «домашних» условиях достаточно сложна.
Для снятия корпуса бензонасоса необходимо отверткой отвернуть шесть винтов 7.
Прежде чем разъединить корпус с нижней крышкой, постарайтесь заменить их взаимное расположение. Это пригодится вам при сборке.
С внутренней стороны снятого корпуса запрессован и завальцован нагнетательный клапан.
Тщательно промойте корпус в чистом неэтилированном бензине.
Помните, что даже мельчайшие песчинки, попавшие между клапаном и седлом, нарушают плотность прилегания клапанов, что приводит к отказу бензонасоса.
С помощью тонкой отвертки или спичкой можно проверить подвижность клапанов и плотность их прилегания к седлу под действием пружин. Если работу всасывающего клапана вы можете проверить еще раз на собранном бензонасосе, то работу нагнетательного — можно проверить только теперь, при разобранном насосе. Вдувая в нагнетательный патрубок воздух, следите за поведением клапана, который должен садиться в седло и не пропускать воздух.
Для осмотра узла диафрагм целесообразно вынуть его из нижней крышки бензонасоса, для чего достаточно повернуть шток на 90°. Вместе с узлом диафрагмы снимаются наружная и внутренняя дистанционные прокладки 1, а также пружина 9 диафрагм.
Внимательно осмотрите рабочие и вспомогательные диафрагмы. Помните, что на них не должно быть царапин, трещин, разрывов, местных затвердений. Наличие одного из перечисленных дефектов требует замены дефектной детали на новую. Следует помнить, что узел диафрагм — разборный. Диафрагмы и внутренняя дистанционная прокладка сидят на штоке и затянуты гайкой. Если в пути вдруг отказал бензонасос и вы определили, что причиной является деформированная диафрагма, как временная мера может быть использована полиэтиленовая пленка.
Из куска пленки изготовьте самодельную диафрагму. При этом поврежденные диафрагмы не выбрасывайте, а самодельные расположите между ними. Эту рекомендацию следует использовать лишь в крайнем случае, но если в запасе у вас имеется узел диафрагм, не рискуйте, а замените узел целиком.
Другие причины поломок бензонасоса, дефекты, неисправности
Имеются случаи, когда у автомобилей с большим пробегом бензонасос не обеспечивает работу двигателя при максимальной частоте вращения коленчатого вала. Причиной в большинстве случаев является ослабление пружины диафрагм. Нормальная длина пружины в свободном состоянии должна составлять 47 ± 0,5 мм. Если пружина действительно ослабла, ее необходимо заменить на новую. Как временный вариант устранения дефекта, — растянуть пружину руками и установить на место.
Иногда причиной неисправности работы бензонасоса является нарушение длины выхода толкателя. Дело в том что в процессе работы на толкателе образуется наклеп, что, естественно, изменяет длину его выхода. Такой толкатель необходимо заменить. Если же дефект обнаружен в пути и под рукой нет нового толкателя, можно в качестве временного варианта снять наклеп и попытаться отрегулировать длину толкателя с помощью набора прокладок.
В завершение описания ремонтных операций, производимых с бензонасосом, автолюбителям следует напомнить еще об одном виде дефекта, который встречается довольно часто. Некоторые бензонасосы работают хорошо лишь до первой разборки, а после вторичной сборки, несмотря на отсутствие видимых дефектов, перестают работать вообще или работают в полсилы.
Если вам не повезло и на автомобиле установлен именно такой упрямый бензонасос, соедините корпус такого бензонасоса с сопрягаемой поверхностью нижней крышки без узла диафрагм и вы увидите причину дефекта: между сопрягаемыми поверхностями будет наблюдаться просвет.
Такие деформированные поверхности необходимо притереть. Цинковый сплав, из которого изготовлен корпус, легко поддается истиранию и процесс притирки не займет много времени.
Проверка бака
Естественно, поиск нужно вести с самого начального пункта, то есть с бака. Часто у новичков проблема заключается в том, что банально закончился бензин. Но могут быть и другие проблемы, связанные с составными частями конструкции, установленными в баку. Ниже изображен рисунок, по которому можно понять, что может стать причиной остановки мотора:
Рис.1. Топливный бак:
1 – крышка бака; 2 – пробка слива (присутствует не на всех авто); 3 – поплавок датчика уровня топлива; 4 – сетчатый фильтрующий элемент; 5 – топливоприемник.
На данном изображении показано, что бензин имеется, о чем сигнализирует поплавок датчика. Но в реальной жизни такого разреза нет, и визуально удостовериться, что топливо в баке есть – невозможно. К тому же нередко датчик уровня «врет», показывая, что в бензин есть, но на самом деле он уже весь израсходован. Поэтому сначала следует удостовериться, есть ли бензин. В карбюраторных авто это сделать просто, поскольку в горловине бака отсутствует сетка. То есть достаточно просто взять металлический тонкий прут и вставить в бак его до упора, а после посмотреть, есть ли бензин.
Открывать крышку бака нужно обязательно, при этом стоит прислушаться, нет ли «вздоха» из горловины. Дело в том, что в крышке имеется вентиляционное отверстие, по которому воздух проходит внутрь бака. Если оно забито, то по мере расхода бензина в баку образуется вакуум, из-за которого бензонасос не может закачивать бензин в систему. Сигналом закупорки отверстия как раз и является «вздох» из горловины. Иногда достаточно почистить крышку, чтобы система питания начала нормально работать.

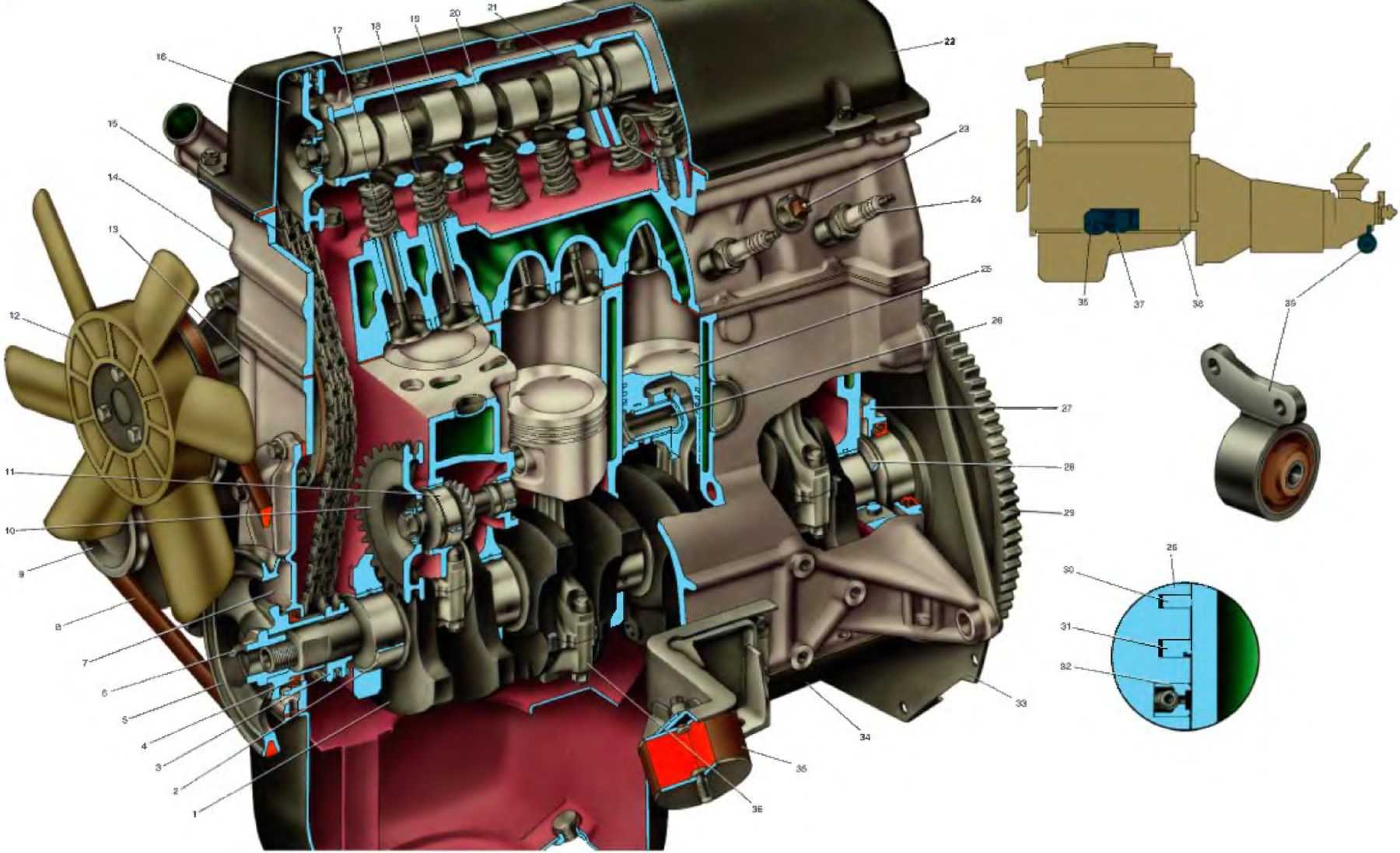

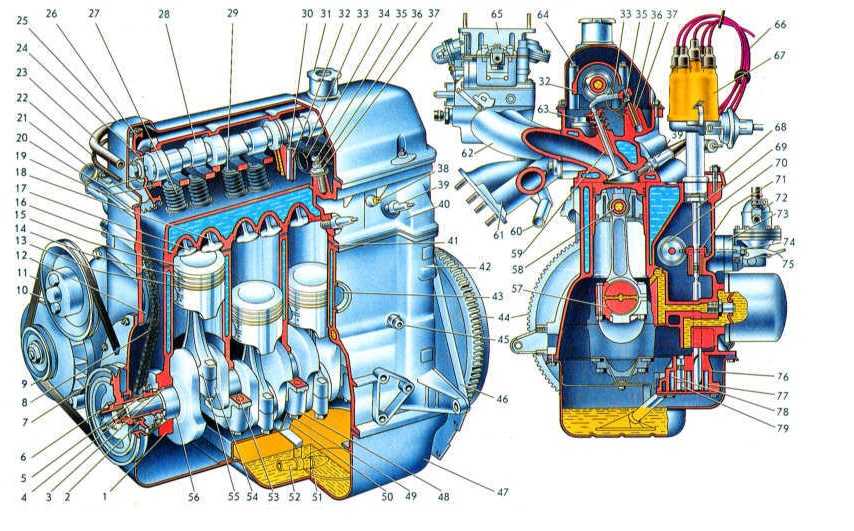

Двигатель универсала
Двигатель карбюратор ВАЗ 21043 старше мотора своего прототипа 2105. Так получилось, что модифицированная «четверка» стала по-настоящему популярной при устаревшем силовом агрегате. К моменту установки на ВАЗ 2104 двигатель 2103 делали уже более 10 лет, а на модели 21043 он продержался ещё почти двадцать. Итого — рекордные три десятка лет на конвейере.
Карбюраторный ВАЗ 21043 не является результатом модернизации или настройки мотора модели 2104. Его устройство — это возврат к прежним идеям, хорошо проверенным на модели 2103. Двигатель 2104 имеет более современный привод газораспределительного механизма от ремня, но мотор с цепным механизмом в 21043 почти на десять лет пережил своего потомка.
Силовой агрегат имеет рабочий объём 1452 куб. см. Ход поршня у него 80 мм, а у пятёрочного мотора — 66 мм при одинаковом диаметре цилиндра в 76 мм. Такая геометрическая разница даёт большую отдачу у 21043. Этот двигатель развивает мощность в 71,4 л. с. при 64 л. с. у пятёрочного агрегата.
С точки зрения крутящего момента длинноходный двигатель 2103 хорошо показывает себя на малых и средних оборотах. Короткоходный мотор 2105 получает преимущество, когда стрелка тахометра переходит за отметку в 4 000 об./мин. Для полу-грузового универсала это преимущество не было решающим, и даже при меньшей шумности и повышенной ремонтопригодности привода ГРМ пятёрочный мотор уступил рынок более мощному троечному. Дополнительный аргумент — ремонт ВАЗ 2103, в том числе регулировка своими руками не вызывают сложностей. ВАЗ 21043 стал самым массовым универсалом АвтоВАЗа за всю историю.
