Двигатель д-245.9: характеристики, неисправности и тюнинг

Коротко об устройстве смазочной системы

Продолжая проводить параллели между работой двигателя и кровеносной системой людского организма, рассмотрим, что заставляет масло циркулировать по каналам силового агрегата, выполняя отведённые ему функции.

Роль сердца, приводящего в движение животворящую жидкость, в моторе исполняет масляный насос. От него смазка по «сосудам», которые в силовой установке автомобиля представлены специальными каналами, распространяется во все уголки системы.

В большинстве современных легковых машин используется комбинированный способ подачи масла. Под определённым давлением смазочная субстанция из картера нагнетается в основную магистраль, минуя приёмник и фильтрующее устройство.

Очищенное масло достигает всех функционально значимых деталей и узлов мотора, наподобие подшипников коленчатого и опор распределительного вала или поршневых пальцев. Малейшие отклонения в нормальной работе системы регулируется специальными клапанами:

1. редукционный предназначен для контроля давления. Чрезмерное превышение нормативного показателя приводит к срабатыванию клапана. Через него излишки масла сбрасываются на вход;
2. в случае засорения масляного фильтра вступает в действие перепускной клапан. В его обязанности входит подача в систему неочищенной смазки.

На блоке цилиндров размещается специальный датчик. В его функции входит своевременное оповещение водителя о чрезмерном падении давления масла в смазочной системе силового агрегата.

ОСОБОЕ МНЕНИЕ

Проводя редакционные тесты на испытательных дорогах ФГУП НИЦИАМТ, как-то забываешь, что это место повышенной концентрации новых образцов мировой автомобильной промышленности. Улицы Москвы и нацеленные на Европу автомагистрали за последнее время превратились в постоянно действующее Motor-Show и тоже не могут отражать общей ситуации на дорогах всей страны. А сермяжная правда такова, что на необъятных российских просторах, очевидно, еще очень долго будет править бал продукция бывшего Автопрома и его автобусной составляющей, в частности. В советские времена рейсовые КАвЗы и ПАЗы, особенно полноприводные, были основным средством пригородного сообщения, особенно в сельской местности. ПАЗ с тех времен почти фотографически сохранил внешний облик своей продукции и лидирующее положение в производстве автобусов. Если бы среди автобусных заводов, оказавшихся в пучине перестроечных процессов, существовал приз «За волю к победе», то он на полном основании прописался бы в г. Павлове.

Сегодня наряду с традиционным бензиновым автобусом предлагается и дизельный вариант, оснащенный двигателями ММЗ-245 в различных модификациях, что невероятным образом отразилось на его топливной экономичности. По предварительной оценке полученных в результате измерений значений расходов топлива, можно предположить, что снижение эксплуатационного расхода горючего может составить до 10 литров, или в рекламном виде «25 бесплатных километров» по сравнению с бензиновой машиной.

Надежность, проблемы и ремонт ММЗ Д-245

В 1984 году началось производство одного из самых известных турбированных дизельных двигателей ММЗ — Д-245. Этот мотор был разработан на базе Д-243 и является его турбоверсией. Здесь стоит рядный четырехцилиндровый чугунный блок цилиндров от 243-го с мокрыми чугунными гильзами, но он получил масляные форсунки для охлаждения поршней. В блоке установлен усиленный стальной коленвал с ходом поршня 125 мм, были применены усиленные стальные шатуны, новые алюминиевые поршни с другими кольцами. Давление масла на двигателях Д-245 (номинальная частота вращения) — 2.5-3.5 кгс/см 2 . Сверху блока стоит модифицированная чугунная головка с другими седлами клапанов. Диаметр тарелок клапанов такой: впуск — 48 мм, выпуск — 42 мм, диаметр стержня — 11 мм. Распредвал установлен в блоке и вращается от коленвала посредством шестерни, он воздействует на клапана с помощью стальных толкателей, штанг и коромысел. Регулировка клапанов на Д-245 выполняется по необходимости, после каждых 500 часов работы вы должны проверить, в каком состоянии зазоры. Должно быть так: впускные 0.25 мм, выпускные 0.45 мм. Порядок регулировки клапанов 1-3-4-2. Конечно же, здесь свой впуск, выпуск, ТНВД 4УТНИ-Т, более мощный масляный насос и турбокомпрессор ТКР-6 (на базовой версии).

В 1998 году начался выпуск моторов Д-245 Евро-1. Еще через 3 года пошли версии под Евро-2, которые отличаются коленвалом, поршнями под степень сжатия 17, ГБЦ, топливным насосом ЯЗДА 773 и турбиной ТКР 6.1. ДВС Д-245 Евро-3 начали выпускаться в 2006 году и отличаются они своей поршневой, поршневыми пальцами 42 мм, впрыском Common rail с топливным насосом Bosch CP3.3 и со своими форсунками. Здесь стоит турбина ТКР-6,5.1 и блок управления Bosch EDC7UC31.

В 2012 году в Минске решили установить на Д-245 систему EGR и сажевый фильтр, поставили также новые распылители, увеличили давление впрыска до 1600 бар, доработали блок цилиндров, увеличили диаметры коренных опор, изменили шатуны, поставили новый коленвал с другими шатунными и коренными шейками, а также новые поршни и поршневые кольца. Кроме того, тут установлен свой распредвал и более жесткие пружины клапанов. На Д-245 Е4 применяется турбина С15-505, а управляет таким движком ЭБУ Bosch EDC7UC31. Чтобы достичь экологического стандарта Евро-5, были установлены новые форсунки, увеличено давление впрыска до 1800 бар, а на топовом Д-245.35Е5 стоит система SCR. Такие движки шли с 2014 года.

Модификации ММЗ Д-245 и их отличия

1. Д-245.1 — мотор, выпускающийся с 1992 для ЗиЛ и оснащающийся турбиной ТКР-6. Здесь мощность достигает 107 л.с. 2. Д-245.2 — тракторный аналог Д-245, но с интеркулером и другой настройкой ТНВД. Выпускается с 2000 года и имеет мощность 120 л.с. 3. Д-245.4 — версия Д-245 с турбиной ТКР 6-01 без интеркулера мощностью 81 л.с. 4. Д-245.5 — аналог Д245.4, но мощность увеличена до 88 л.с. 5. Д-245.7 — дизель для автобусов и грузовиков массой до 8 тонн. Версия под Евро-1, шла с турбиной ТКР 60-14-3 и развивает 122 л.с. при 2400 об/мин, крутящий момент 422 Нм при 1500 об/мин. Затем его дорабатывали под Е2, Е3, Е4 и Е5. На Евро-2 стоит турбина ТКР 60-14-02, на Евро-3 — ТКР 60-14, а на Евро-4 уже установлена ТКР 60.01.01-02 и мощность увеличилась до 130 л.с. при 2200 об/мин, момент 422 Нм при 1100-2100 об/мин. 6. Д-245.9 — аналог 245.7, но с турбиной ТКР 60-14-03 (Евро-1), ТКР 60-14-01 (Евро-2/3) или ТКР 60.01.01-03 (Евро 4), а мощность увеличена до 136 л.с. при 2400 об/мин, момент 446 Нм при 1600 об/мин. Двигатель предназначался для грузовых автомобилей и автобусов массой до 12 тонн. 7. Д-245.10 — двигатель для Бычка на 107 л.с. 8. Д-245.11 — модификация на 107 л.с. при 2400 об/мин, момент 355 Нм при 1500 об/мин. 4. Д-245.12 — автомобильный мотор без интеркулера с турбиной ТКР-6 (на Евро-1 — ТКР 7Н2А), который имеет 109 л.с. 5. Д-245.16 — тракторная версия, развивающая 127 л.с. при 1800 об/мин, момент 567 Нм при 1500 об/мин. Выпускался двс для Онежского тракторного завода. 3. Д-245.20 — версия для ЗиЛ на 107 л.с. 4. Д-245.30 — аналог Д245.7, но с турбиной ТКР 60.01.01-01 (60.01.01-05), ее мощность 156 л.с. при 2400 об/мин, а крутящий момент 515 Нм при 1600 об/мин. Модификация предназначена для автомобилей массой 12 и 18 тонн. 4. Д-245.35 — версия для автомобилей массой до 13, 18 и 21 тонн. Мощность 170 л.с. при 2400 об/мин, крутящий момент 595 Нм при 1500 об/мин. На версиях под Евро-4 стоит турбина ТКР-60.01.01 и мощность увеличена до 177 л.с. при 2300 об/мин, момент 650 Нм при 1200-1600 об/мин. 4. Д-245.42 — тракторный дизель на 75 л.с. при 1800 об/мин, момент 365 Нм при 1400 об/мин. 4. Д-245.43 — еще одна тракторная версия на 84 л.с. при 1800 об/мин, крутящий момент 411 Нм при 1400 об/мин.

Показатели давления двигателей автомобилей газ

Давление в системе смазки необходимо для движения масла, подачи его потребителям. На практические показатели исправного мотора влияют следующие факторы:

• вязкость масла,
• температура двигателя,
• температура окружающей среды,
• частота вращения коленвала,
• нагрузка,
• наличие масляного радиатора.

Автомобили производства Горьковского завода комплектуются разными двигателями. Значение допустимых показателей давления в системе смазки моторов приведены в таблице.

Строительство Нижегородского автозавода (НАЗа) было включено в число ударных строек первой пятилетки и, хотя и не без серьёзных проблем, было осуществлено всего за 18 месяцев.

Техническая информация

Для комфортного и неутомительного управления трансмиссией на современных автомобилях используется гидравлический привод сцепления, одну из главных ролей в котором играет главный цилиндр. О главном цилиндре сцепления, его типах, конструкции и работе, правильном выборе и замене — читайте в этой статье.

Павловский Автобусный Завод выпускает свои автобусы с 1952 года, и все эти шестьдесят лет ПАЗы верой и правдой служат в российских городах и сёлах. В последние годы ПАЗ взял курс на модернизацию и создание по-настоящему современных машин. Среди новой продукции завода — городские автобусы ПАЗ, укомплектованные автоматической коробкой передач. Об этих машинах пойдет речь в данной статье.

В настройках личного кабинета Вы можете указать территорию отгрузки по умолчанию, чтобы быстро получать список актуальных остатков.

Источник

Частые проблемы и их предотвращение.

Наиболее часто встречающейся проблемой ТНВД выступает неравномерная и уменьшенная подача топлива. Это вызывает износ большой группы элементов механизма, таких как плунжерные пары, клапаны, рейки и венца втулки. По этой причине также снижается пропускная способность форсунок. Следствие всего этого — потеря мощности и повышенный расход ДТ.

Механизм износится еще при запаздывающем моменте впрыска топлива. Если же произошла поломка кулачкового вала, его подшипников и шпонки — это приводит к абсолютному отказу ТНВД либо, как минимум, ведет к заметным отклонениям

Поэтому важно следить за достаточной затяжкой гайки кулачкового вала во избежание подобных проблем, а также в целом за герметичностью всех узлов

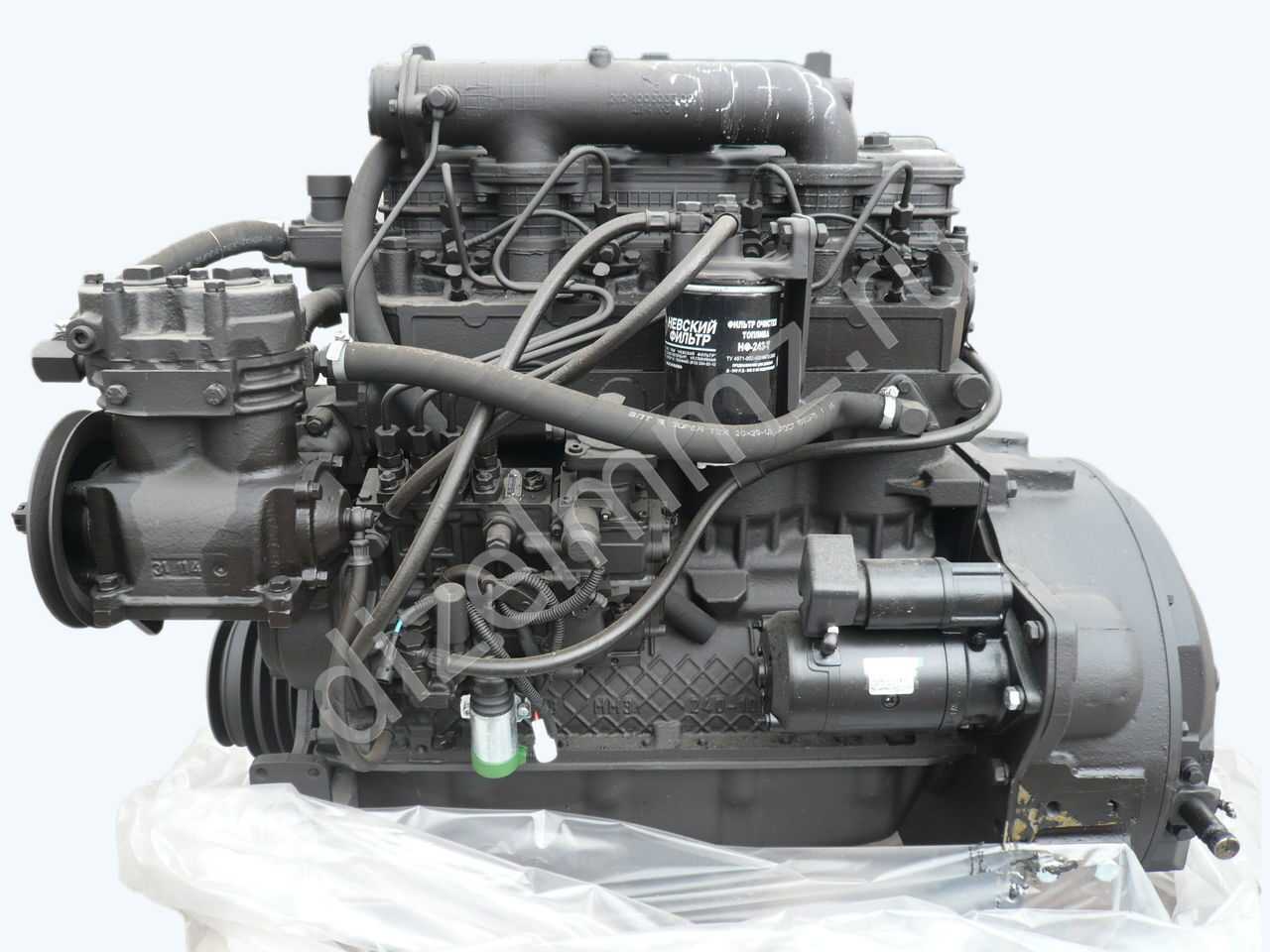

Двигатель Д 245

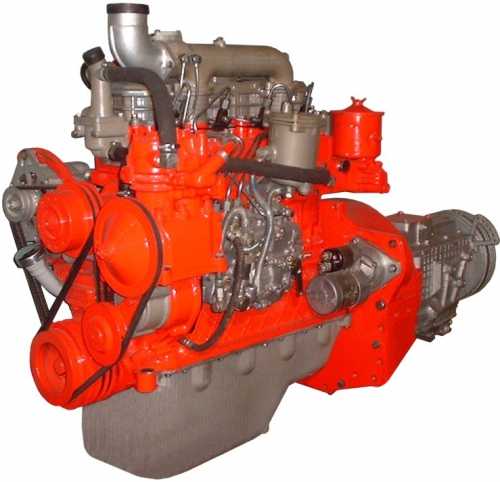

Дизельные двигатели Д-245

и их модификации являются4 -х тактными, поршневыми, четырехцилиндровыми двигателями внутреннего сгорания, с однорядным, вертикальным расположением цилиндров, оборудованными системой непосредственного впрыска топлива и возгоранием топливной смеси от сжатия. Для достижения наивысших технико-экономических параметров дизеля, в систему впуска воздуха добавлен турбонаддув, с промежуточным охлаждением наддувного воздуха.

Применение в системе наддува турбокомпрессора, с регулируемым давлением подаваемого воздуха, позволяет достигнуть на дизеле лучшей приемистости, которая обеспечивается повышенным значением крутящего момента, при минимальной частоте вращения коленвала и высоким уровенем соответствия требований к содержанию вредных выбросов в отработанных газах. Все модели данной серии рассчитаны на нормальную эксплуатацию при температуре окружающей среды в диапазоне −45°C … +40°C

Областью применения Д-245Д 245

Д-245-06

Рядный, 105

-ти сильный, четырехцилиндровый, четырехтактный дизель, с водяным охлаждением и свободным воздушным впуском. Применяется на тракторахМТЗ серий100/102 .

СТ142Н-3708

(24В ), генераторомГ9635.3701-01 (28В) , пневмокопрессоромА29.05.000-БЗА , шесеренчатым насосом10Ж-3-04Л , топливным насосомТНВД 4УТНИ-Т-1111007-400 (НЗТА г.Ногинск), водяным насосом, маслянным насосом,2 -х дисковой муфтой сцепления.

Д-245.9-336

Рядный, 136

-ти сильный, четырехцилиндровый, четырехтактный дизель, с водяным охлаждением и турбонаддувом. Применяется на автомобиляхМАЗ-4370 «Зубренок» .

В заводской комплектации двигатель оборудован стартером 7402.3708 (24В)

, генераторомГ9945.3701-1 (28В) , турбокомпрессоромТКР 6.1-03-05 (БЗА г.Борисов), пневмокопрессоромА29.05.000-А-06 (БЗА г.Борисов), шесеренчатым насосом10Ж-3-04Л , топливным насосомPP4M10U1F-3483 («РААЗ» г.Рославль), водяным насосом, маслянным насосом, однодисковой муфтой сцепления, без картера сцепления.

Д-245.12С-231

Рядный, 108

-ми сильный, четырехцилиндровый, четырехтактный дизель, с водяным охлаждением и турбонаддувом. Применяется для переоборудования автомобилейЗИЛ-131, ЗИЛ-130 .

В заводской комплектации двигатель оборудован стартером 74.3708 (12В)

, генераторомГ9645.3701-01 (14В) , турбокомпрессоромТКР 6-00.02 (БЗА г. Борисов), пневмокопрессоромА29.05.000-А-06-БЗА , шесеренчатым насосом10Ж-3-04Л , топливным насосомPP4V101f-3486 (РААЗ г. Рославль), водяным насосом, маслянным насосом, однодисковой муфтой сцепления, с картером сцепления.

Диагностика аварийного ддм

У аварийного датчика две «беды»: обрыв и короткое замыкание. В случае обрыва лампа давления на приборной панели не загорается. При коротком замыкании — горит постоянно.

Если зажигание включено, двигатель не запущен, но лампочка не горит, отключите провод от датчика и коснитесь корпуса, очистив место контакта от загрязнений.

Лампочка вспыхнула? Значит, датчик давления надо менять, он неисправен. Если же сигнализация по-прежнему не включается, возможно, проблема в обрыве проводки или неисправной лампе.

Если провод от датчика отсоединён, но при включении зажигания «масляная» лампочка всё же горит, проводка, скорее всего, замкнута на корпус.

Исправность снятого с двигателя аварийного ДДМ можно проверить тестером или с помощью автомобильной лампочки и аккумуляторной батареи.

Сопротивление исправного датчика очень маленькое, около ноля. Если через датчик подсоединить лампочку к батарее, она загорится.

Не отключая авометр, прижмите к штуцеру датчика шланг насоса или компрессора для подкачки шин и создайте давление. Тестер должен отреагировать на это увеличением показаний. Если использовали лампочку — она погаснет. В противном случае эксплуатировать датчик далее нельзя.

Потёки масла из датчика свидетельствуют о нарушении герметичности. Чтобы проверить предположение, обмажьте датчик мыльной пеной или опустите в воду, подключите штуцер к насосу и прокачайте. Пузырьки укажут место повреждения.

Таким же способом проверяют герметичность контрольного датчика.

Система смазки двигателя Д-245 (СХЕМА)

Система смазки

Система смазки дизеля комбинированная. Подшипники коленчатого и распределительного валов, втулки промежуточной шестерни и шестерни привода топливного насоса, шатунный подшипник коленчатого вала пневмокомпрессора, а также механизм привода клапанов, а на дизеле Д-245 подшипник вала турбокомпрессора, в соответствии с рисунком 9, смазываются под давлением. Гильзы, поршни, поршневые пальцы, штанги, толкатели и кулачки распределительного вала смазываются разбрызгиванием.

Масляный насос  — шестеренного типа, односекционный, крепится болтами к  крышке первого коренного подшипника.  Насос подает масло по патрубку и каналам блока цилиндров в центробежный фильтр ,  в котором оно очищается от посторонних примесей, продуктов сгорания и износа.

Из центробежного фильтра очищенное масло поступает в радиатор для  охлаждения, а на дизеле Д-245, кроме того, по маслоподводящей трубке к подшипнику вала турбокомпрессора.  Из масляного радиатора масло поступает в магистраль дизеля.

В корпусе центробежного масляного фильтра имеются редукционный , сливной, предохранительный клапаны.

При пуске дизеля не прогретое масло вследствие большого  сопротивления радиатора  через редукционный (радиаторный) клапан поступает непосредственно в магистраль дизеля, минуя радиатор.

Предохранительный клапан (клапан центробежного фильтра) служит для поддержания давления масла перед ротором фильтра 0,8 МПа. При повышении давления выше указанного часть неочищенного масла сливается через клапан в картер дизеля.

Редукционный и предохранительный клапаны не регулируемые.

На работающем дизеле категорически запрещается отворачивать пробки редукционного и предохранительного клапанов.

Сливной клапан отрегулирован на давление 0,25…0,35 МПа и служит для поддержания необходимого давления масла в главной магистрали дизеля. Избыточное масло сливается через клапан в картер дизеля.

Из главной магистрали дизеля по каналам в блоке цилиндров масло поступает ко всем коренным подшипникам коленчатого и шейкам распределительного валов. От коренных подшипников по каналам в коленчатом вале оно идет ко всем шатунным подшипникам.  От первого коренного подшипника масло по специальным каналам поступает к втулкам промежуточной шестерни и шестерни привода топливного насоса, а также к топливному насосу.

Детали клапанного механизма смазываются  маслом, поступающим от заднего подшипника распределительного вала по каналам в блоке, головке цилиндров, сверлению в IV стойке коромысел во внутреннюю полость оси коромысел и через отверстие к втулке коромысла, от которой по каналу идет на регулировочный винт и штангу.

К пневмокомпрессору масло поступает из главной магистрали по сверлениям в блоке цилиндров и специальному маслопроводу. Из компрессора масло сливается в картер дизеля.

1 — масляный радиатор; 2 — форсунки охлаждения поршней; 3 — центробежный масляный фильтр; 4 — защитная фильтрующая сетка; 5 — маслозаливная горловина; 6 — пробка масляного картера; 7 — редукционный клапан; 8 — сливной клапан; 9 — манометр; 10 — предохранительный клапан; 11 — маслоприемник; 12 — масляный насос.

Руководство -СКАЧАТЬ

Современное решение установки ГБО на ПАЗ

Ранее автомобили приходили на переоборудование, находясь уже в эксплуатации, и, как правило, это были единичные заказы. Установщику ГБО при этом приходилось покупать баллоны и газовое оборудование мелким оптом или в розницу, поэтому цена на переоборудование была высокой, а гарантия распространялась только на ГБО.

Для того, чтобы исключить все слабые стороны предыдущих схем и учесть современные требования удобной и эффективной эксплуатации, были сформулированы основные технические характеристики газобаллонного «ПАЗ 3205»:

• — Пробег на одной заправке более 250 км (с отсутствием дозаправки в течение смены).
• — Удобное размещение баллонов, отвечающее нормам безопасной эксплуатации ГБО.
• — Сохранение гарантии завода-изготовителя.
• — Приемлемая стоимость ГБО.
• — Минимизация затрат при эксплуатации.

В настоящее время (г. Нижний Новгород) предлагает разновидность комплектации павловского автобуса баллонами, которая отвечает всем вышеуказанным требованиям. Это вариант с ранее сертифицированной схемой расположения баллонов под сидением в задней части автобуса, но в отличие от неё для крепления баллонов мы используем место в ступеньке импровизированного подиума-каркаса, в которое помещаем дополнительно металлопластиковый баллон на 51 л. А вместо шести металлопластиковых баллонов (газовая схема ) ставим четыре баллона по 70 л каждый из легированной стали.

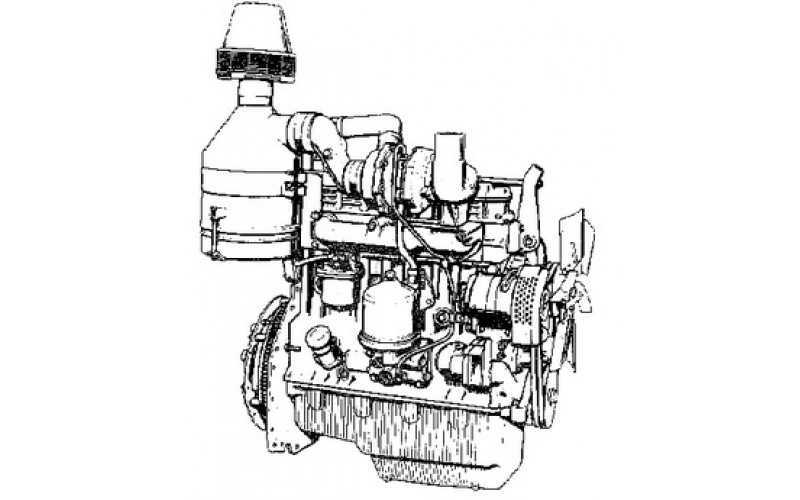

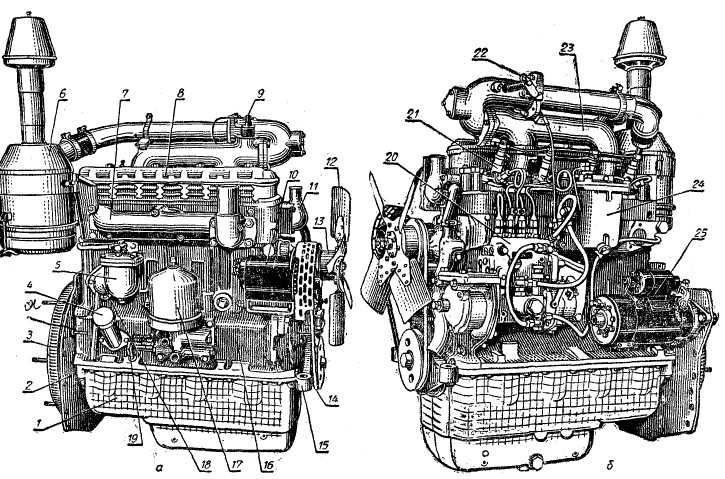

Как устроен двигатель?

Для повышения технико-экономических показателей дизельного двигателя «Д-245» система его впуска оснащена турбонаддувом, где происходит промежуточное охлаждение воздуха. Установка турбокомпрессора позволила регулировать мощность наддува. Это существенно увеличило крутящий момент при меньшем значении частоты вращения. Наличие турбокомпрессора обеспечило соответствие двигателя современным экологическим стандартам.

Установка свечей накаливания сделала возможным запуск двигателя при низкой температуре воздуха. Присутствие жидкостно-масляного теплообменника позволяет быстро добиться оптимальной температуры масла.

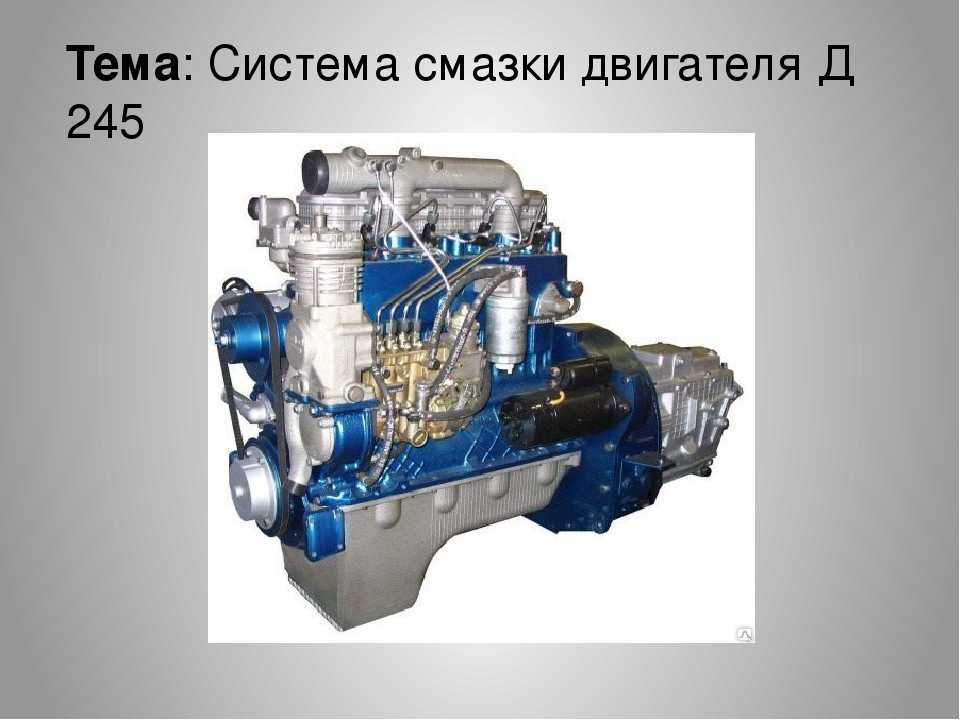

Система смазки двигателя Д-245

Блок цилиндров двигателя

Блок цилиндров является основной корпусной деталью двигателя. Она представляет собой жесткую чугунную отливку. В конструкции установки присутствуют четыре съемных гильзы. Между его стенками и цилиндрами происходит циркуляция охлаждающей жидкости.

Корпусные детали дизеля Д-245

Произведена установка и других конструкционных элементов:

• приливы с крышками для пяти подшипников;
• масляный канал;
• форсунки.

Наружная поверхность блока Д-245 подготовлена особым образом для установки прочих элементов – масляного фильтра, щита распределения, топливных фильтров и пр.

Кривошипно-шатунный механизм двигателя

Кривошипно-шатунный механизм Д-245

На стальном коленвале присутствуют четыре шатунных шейки и пять коренных. В их конструкции есть специальные полости, которые позволяют выполнить дополнительную центробежную установку масла. Они покрываются резьбовыми заглушками.

Осевое усиление коленчатого вала принимают на себя четыре биметаллических полукольца. Их установка произведена в расточках блока цилиндров и в крышке коренного подшипника. Чтобы компенсировать производимые нагрузки, на нескольких щеках присутствуют противовесы. Данный конструктивный элемент Д-245 дополнительно оснащен манжетами, которые выполняют уплотняющую функцию.

Газораспределительный механизм

В составе данного механизма двигателя Д-245 присутствуют следующие конструктивные элементы:

Газораспределительный механизм Д-245

• распределительный вал;
• клапаны;
• толкатели и коромысла;
• регулировочные винты;
• штанги;
• пружины, оси и стойки коромысел.

Распределительный вал Д-245 является пятиопорным, приводится в действие благодаря коленчатому валу. Свойства подшипников в нем выполняют пять втулок. Коромысла, толкатели и штанги изготовлены из высококачественной стали, клапаны – из ее жаропрочных видов.

Насос

На двигатель Д-245 произведена установка топливного насоса блочной конструкции. Он оснащен кулачковым приводом и золотниковым дозировочным агрегатом. Привод насоса осуществляется от коленчатого вала с включением в процесс шестерней распределения.

ТНВД МТЗ Д-245
