Пропало давление масла в двигателе д 245

Система смазки дизельного двигателя

СИСТЕМА СМАЗКИ ДВИГАТЕЛЯ АВТОМОБИЛЕЙ МАЗ-500

Устройство системы смазки дизельного двигателя ЯМЗ-236

Система смазки двигателя комбинированная: к смазываемым поверхностям масло подается под давлением и разбрызгиванием. Под давлением смазываются коренные и шатунные подшипники, поршневые пальцы, подшипники распределительного вала, втулки толкателей, наконечники штанг толкателей, втулки коромысел, а также подшипник промежуточной шестерни привода масляного насоса.

К остальным деталям масло подается разбрызгиванием или самотеком. Зеркало цилиндров и кулачки распределительного вала смазываются маслом, вытекающим из подшипников коленчатого вала. Это масло разбивается движущимися шатунами и кривошипами на мельчайшие капли, которые оседают на стенках цилиндров и кулачках распределительного вала. Шестерни привода агрегатов и подшипники качения смазываются маслом, стекающим из головки цилиндров по каналам в головке и блоке цилиндров.

Система смазки (рис. 22) состоит из масляного насоса, имеющего две секции —основную (нагнетательную) 13 и радиаторную 12, фильтра 18 предварительной очистки масла, фильтра 1 тонкой очистки масла, воздушно-масляного радиатора и масляной магистрали, снабженной предохранительными, редукционным и сливным клапанами.

Масло из поддона 14 засасывается через сетчатый фильтр маслоприемника в масляный насос. Сетчатый фильтр предохраняет насос от повреждений крупными твердыми частицами. Па масляного насоса масло направляется двумя потоками. Радиаторная секция 12 насоса подает масло в трубчатый воздушно-масляный радиатор, установленный внизу перед радиатором системы охлаждения. Охлажденное в радиаторе масло сливается обратно в поддон картера.

Рис. 22. Система смазки: I — подача масла под высоким давлением; II —засасывание масла: III — подача масла .разбрызгиванием и самотеком; А — слив масла из радиатора в поддон; Б — подача масла к масляному радиатору; 1 — центробежный фильтр тонкой очистки масла; 2 —углубление для слива масла в поддон; 3— маслозаливная горловина; 4— коромысло; 5— штанга толкателя; 6 — шатун; 7 — центральный масляный канал: 8 — коленчатый вал; 9 — сливной клапан; 10 — предохранительный клапан; 11 — редукционный клапан; 12—радиаторная секция; 13 — основная (нагнетательная) секция: 14 — масляный поддон; 15 — распределительный вал; 16 — ось толкателей: 17 — перепускной клапан: 18— фильтр предварительной очистки масла; 19— полость в шатунной шейке

Радиаторная секция насоса подает в радиатор для охлаждения примерно 20% масла от общего количества, подаваемого насосом. Этого количества достаточно, чтобы поддерживать в масляном поддоне требуемую температуру масла.

Основная секция 13 насоса подает масло к трущимся деталям двигателя. Масло из насоса по каналам в блоке цилиндров

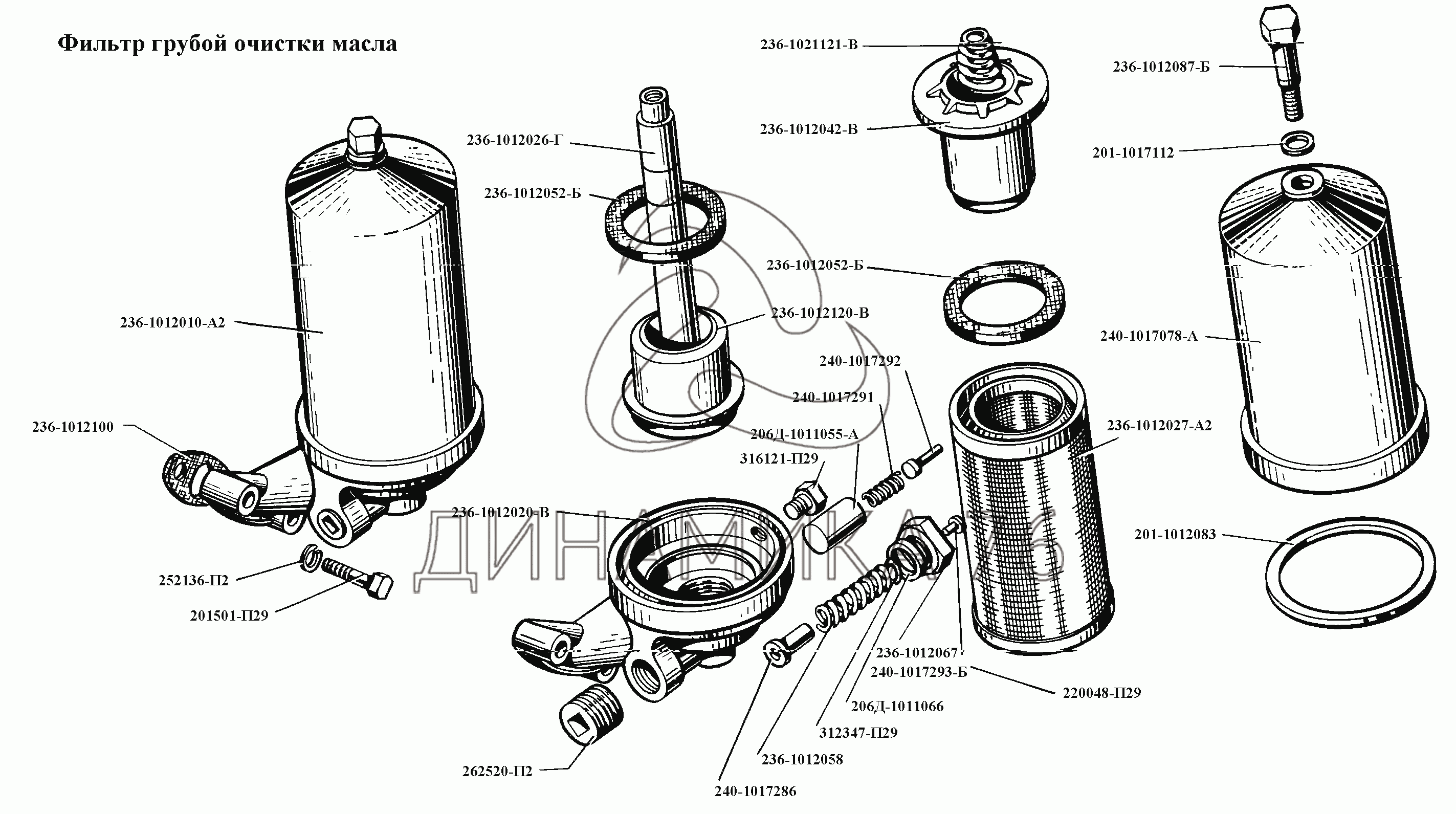

поступает в фильтр 18 предварительной очистки масла^ который включен в масляную систему последовательно, т. е. через него проходит все масло, поступающее для смазки деталей двигателя. После фильтра основное количество масла поступает по каналу в центральный масляный канал 7, а оттуда по каналам в блоке к подшипникам коленчатого 8 и распределительного 15 валов.

Шатуны шейки коленчатого вала имеют внутренние полости 19, закрытые заглушками, где масло подвергается дополнительной центробежной очистке. Полости шатунных шеек сообщаются с поперечными каналами в коренных подшипниках посредством наклонных каналов. Для смазки трущихся поверхностей верхней головки шатуна и бобышек поршня вдоль тела шатуна 6 имеется канал, по которому масло из нижней головки шатуна под давлением поступает к верхней головке. Масло подается через дозирующее очко и далее по каналу шатуна поступает к поршневому пальцу.

К трущимся местам масло поступает через зазоры между поверхностями втулки и бобышек поршня, с одной стороны, и поршневого пальца — с другой.

От передней шейки распределительного вала 15 масло пульсирующим потоком направляется в ось 16 толкателей. По просверленному вдоль оси каналу масло подается к втулкам толкателей, откуда оно по каналам толкателей поступает в их пяты. Отсюда масло по полым штангам 5 подается к коромыслам 4 и далее по отверстиям в их теле поступает к втулкам коромысла. Из втулок масло стекает в углубление 2 головки цилиндров, откуда оно через два отверстия в головке и далее по каналу в блоке сливается в поддон картера

Центробежный фильтр 1 тонкой очистки масла включен параллельно основной масляной магистрали после фильтра предварительной очистки и пропускает до 10% масла, проходящего через систему смазки. Очищенное масло из фильтра непрерывно сливается в поддон картера, вследствие чего поддерживается необходимая чистота всего масла.

Профилактические меры

Основной рекомендацией по уходу за системой смазки является использование качественных смазочных материалов, которые полностью соответствуют всем допускам производителя ДВС, а также регулярная плановая замена масла и масляного фильтра строго по регламенту.

Если двигатель эксплуатируется в тяжелых условиях, тогда интервал замены смазочного материала следует сокращать. В случае езды на некачественном масле или возникновении неисправностей, которые привели к быстрой потере защитных и моющих свойств, обязательна качественная промывка дизельного двигателя.

https://youtube.com/watch?v=0auv0Wteirk

Схема системы смазки дизеля с бумажным масляным фильтром

Применяется на дизелях с установленным полнопоточным масляным фильтром с неразборным фильтр-элементом и масляным радиатором в составе транспортного средства.

1. картер масляный
2. форсунки охлаждения поршней
3. вал коленчатый
4. вал распределительный
5. шестерня промежуточная
6. горловина маслозаливная
7. пробка масляного картера
8. маслоприемник
9. насос масляный
10. радиатор масляный
11. клапан редукционный
12. фильтр масляный
13. клапан перепускной
14. клапан предохранительный
15. датчик давления
16. турбокомпрессор
17. компрессор
18. топливный насос высокого давления
19. масляный канал оси коромысел

Масляный насос через маслоприемник 8 забирает масло из масляного картера 1 и по каналам в блоке цилиндров и каналам корпуса масляного фильтра подает в полнопоточный масляный фильтр, в котором оно очищается от посторонних примесей, продуктов износа и от продуктов разложения масла вследствие нагрева и окисления. Из масляного фильтра очищенное масло поступает в радиатор для охлаждения. Из масляного радиатора масло поступает в масляную магистраль дизеля.

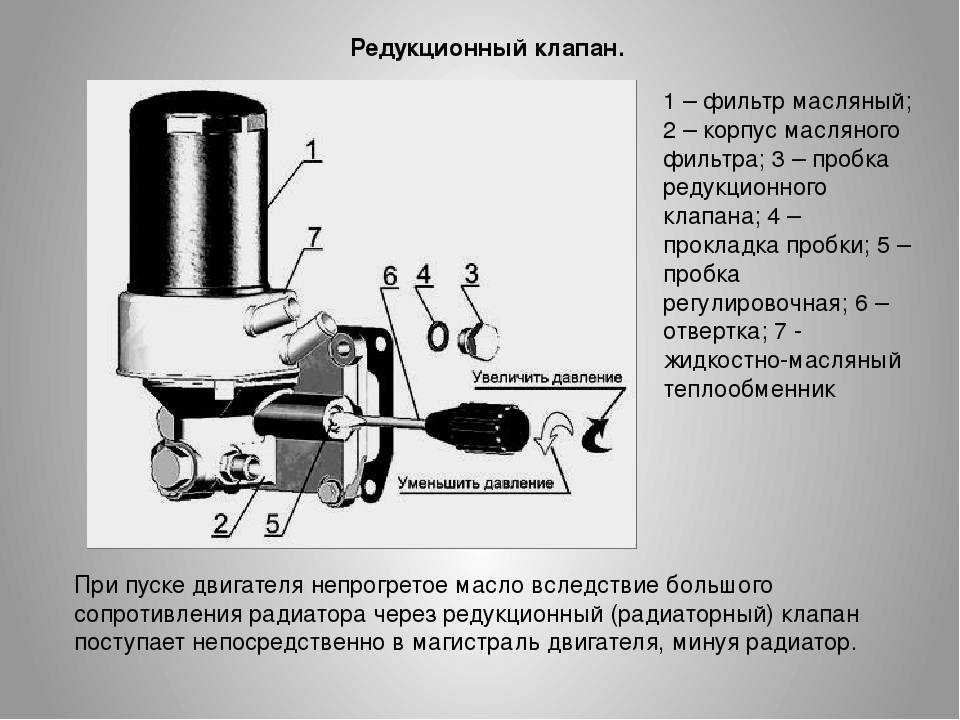

При пуске дизеля на холодном масле, когда сопротивление прохождению масла через масляный фильтр превышает 0,13…0,17 МПа, открывается перепускной клапан 13 масляного фильтра, перепускной (радиаторный) клапан 11 масляного радиатора также открывается, и масло, минуя масляный фильтр и масляный радиатор, поступает в масляную магистраль.

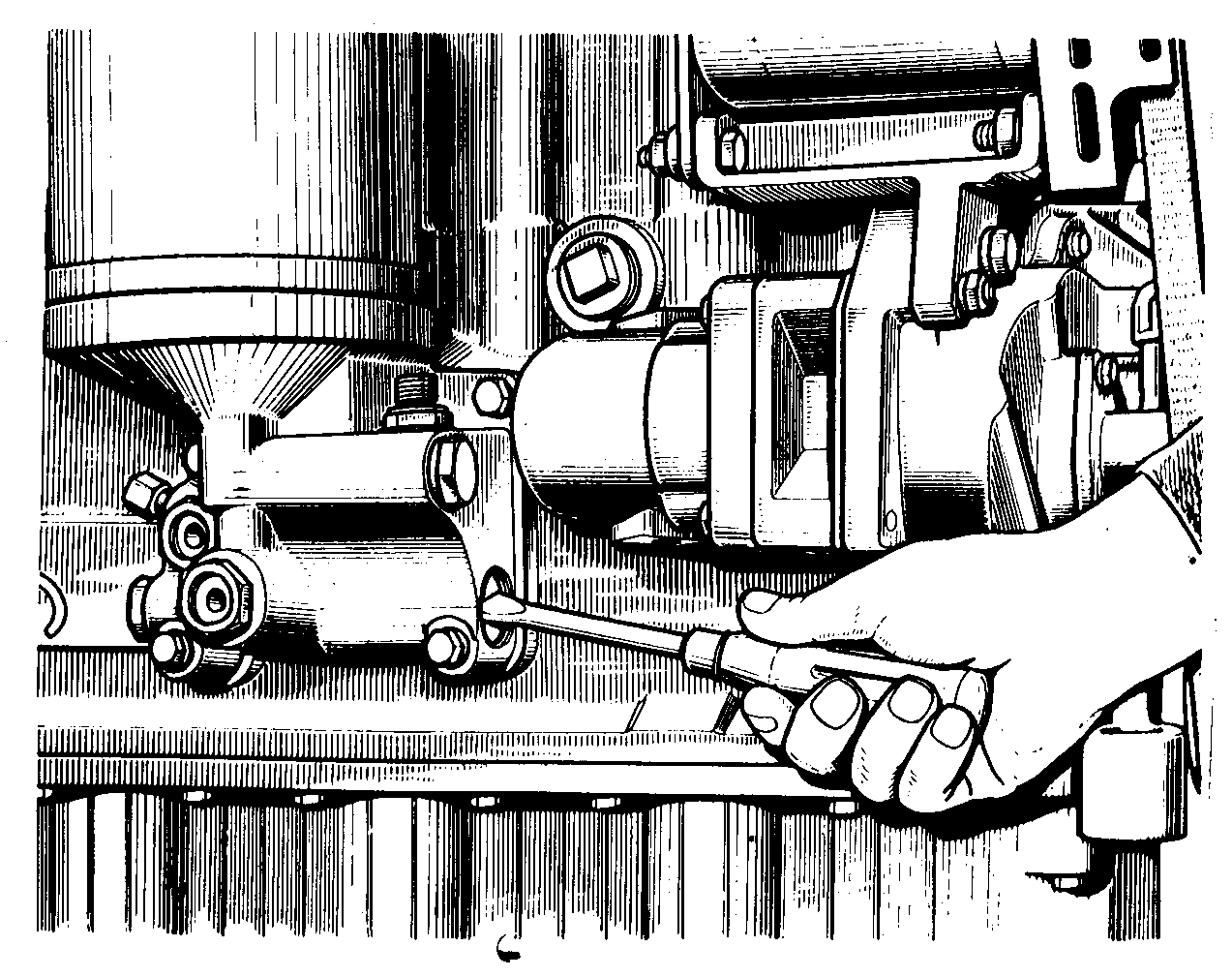

В корпусе фильтра встроен предохранительный регулируемый клапан 14. Он предназначен для поддержания давления масла в главной масляной магистрали 0,25…0,35 МПа. Избыточное масло сливается через клапан в картер дизеля.

Ремонт двигателя Д-243

Двигатель надежный и долговечный. Но, как и любой другой узел и агрегат, мотор может выходить из строя. В некоторых случаях ремонт можно выполнить самостоятельно, а иногда без вмешательства ремонтного органа не обойтись. Каталог запчастей всегда наполнен деталями для Д-243, что увеличивает его ремонтопригодность.

Затрудненный запуск двигателя или невозможность старта

Дизельные двигатели, при попадании в них воздуха, заводить сложно. Поэтому необходимо проверить систему на герметичность топливопроводов. Если даже после восстановления герметичности и прокачки системы насосом силовой агрегат не запускается, то есть вероятность поломки ТНВД. Можно выполнить его ремонт или заменить.

Обязательно почитайте: Особенности двигателей Briggs Stratton

Сильное снижение мощности

В первую очередь необходимо проверить рычаг управления насосом и при необходимости отрегулировать его. Такой признак характерен двигателю при засорении фильтра тонкой очистки. Его необходимо заменить. Если после замены фильтра двигатель не восстанавливает нормальную работу, то необходимо проверить форсунки. Исправные необходимо почистить и обновить в них распылители. Можно купить б/у. Кроме этого, необходимо выполнить проверку угла опережения подачи топлива. В случае необходимости исправить. В меньшей степени на снижение мощности может повлиять засоренный воздухоочиститель.

Плавающие обороты

Обороты двигателя начинают плавать, если в систему попадает воздух. В первую очередь необходимо установить герметичность всех элементов топливной системе. Зачастую проблема устраняется за счет регулировки пружины холостого хода.

Сильное задымление при нажатии на педаль акселератора

Необходимо проверить воздухоочиститель на наличие загрязнений. При необходимости очистить. Иногда задымление связано с зависанием иглы форсунки. Устраняется неисправность заменой распылителя и регулировкой форсунки. Возможен выход из строя топливного насоса или его некорректная работа.

Двигатель не нагревается до рабочей температуры

Такое возможно при попадании воды в топлива. Если такое случилось, необходимо заменить топливо. Второй вариант – сбой регулировки теплового забора клапанов. Устраняется регулировкой теплового зазора клапанов и коромысел. Выставление нужного угла опережения позволит восстановить настройку подачи топлива. Иногда такое происходит в результате превышения уровня масла в двигателе.

Перегревается двигатель

Закипание охлаждающей жидкости в радиаторе происходит в результате его засорения. Полная очистка системы позволит избежать дальнейшего перегрева. Необходимо удалить всю накипь и собравшуюся грязь. В случае недостаточной натянутости ремня вентилятора не происходит охлаждение жидкости в радиаторе. Это приводит к перегреву двигателя. Достаточно натянуть ремень и недостаток будет исправлен.

При нагревании мотора давление масла падает

Первое, на что нужно обратить внимание, — датчик давления. Зачастую его замена позволяет восстановить уровень давления

Падение давления неизбежно при нарушении герметичности маслопровода. Течь, если она будет иметь место, должна устраняться. К падению масла может быть причастен масляный насос. Его можно отремонтировать или заменить, в зависимости от типа неисправности.

Многие виды техники используют двигатель Д 243

Дизель Д-243: устройство

Надежность и ремонтопригодность – это основные достоинства силового агрегата. У него классическая компоновка. Самым большим и, можно сказать, основополагающим элементом является чугунный блок цилиндров. Головка блока цилиндров так же сделана из чугуна.

Обязательно почитайте: Масло для мотоблока

В блоке имеются 4 расточки, образующие пространство для цилиндров. Устанавливаются гильзы в посадочные пояса, а фиксируются буртом. Охлаждающая жидкость циркулирует в пространстве между гильзой и блоком цилиндров. Поступление смазки происходит посредством каналом, имеющимся в блоке. На блоке крепится ТНВД, фильтры, водяная помпа и другие элементы.

КШМ и ГРМ

К основным механизмам двигателя можно отнести именно эти два. Кривошипно-шатунный механизм необходим для преобразования работы поршней во вращение. Газораспределительный механизм необходим для управления фазами работы клапанов. Двигатель коленвала изготовлен из стали. Количество коренных шеек – 5, шатунных – 4. В шатунных шейках имеются полости, по которым перемещается смазка. Как и в других двигателях, имеются противовесы. Уплотнение вала обеспечивается манжетами.

Трактор Т-16. Устройство системы питания дизельного двигателя, топливный бак дизеля Д-16

содержание .. 10 11 12 13 14 15 16 17 18 19 20 ..

Система питания двигателя Д-16 (рис. 17) устроена из следующих основных устройств: топливного бака 5, фильтра-отстойника 6, топливного фильтра 11, топливного насоса 9 с подкачивающим насосом, регулятора 7, топливопроводов низкого и высокого давления, форсунок 1, воздухоочистителя 3, впускного коллектора 2, выпускного трубопровода с искрогасителем.

Из бака топливо через фильтр-отстойник поступает по топливопроводу к подкачивающему насосу. Под небольшим давлением от подкачивающего насоса топливо по топливопроводу 10 низкого давления поступает в фильтр, где очищается от механических примесей. Очищенное топливо по топливопроводу 10 поступает в канал головки топливного насоса высокого давления (ТНВД). Из головки насоса топливо попадает во внутреннюю полость гильз плунжерных пар и под давлением 12,5 МПа по топливопроводам 8 высокого давления поступает в форсунки, которые в конце такта сжатия впрыскивают топливо в предкамеры головок цилиндров.

Рис. 17. Устройство системы питания дизельного двигателя Д-16: 1 — форсунка; 2 — впускной коллектор; 3 — воздухоочиститель; 4 — подкачивающий насос; 5 — топливный бак дизеля; б — фильтр-отстойник; 7 — регулятор; 8 и 10 — топливопроводы; 9 — ТНВД с подкачивающим насосом; 11 — топливный фильтр.

Избыток топлива из головки насоса возвращается по трубке в подкачивающий насос. Просочившееся через зазоры между деталями форсунки топливо стекает по сливным трубкам.

Трактор Т-16. Топливный бак дизеля Д-16

Топливный бак дизеля (рис. 18) расположен под сиденьем оператора и прикреплен болтами к стойкам сиденья.

Рис. 18. Топливный бак дизеля (Д-16): 1 — патрубок; 2 — крышка; 3 — заливная горловина; 4 — указатель уровня топлива; 5 — бак; 6 — амортизационные прокладки; 7 и 14 — сетчатые фильтры; 8 — сливной краник; 9, 12 и 15 — трубки; 10 — расходный краник; 11 — перегородки бака; 13 и 16 — штуцеры.

Для амортизации между фланцем топливного бака трактора Т-16 М и трактора Т-16 МГ и стойками помещены резиновые прокладки 6. Бак состоит из двух частей, выштампованных из листовой стали и приваренных друг к другу. К верхней и нижней частям бака приварены перегородки 11, которые служат для придания баку жесткости и смягчения гидравлических ударов при движении шасси. В верхней части приварена заливная горловина в которую вставлены воронка 1 и указатель уровня топлива 4. Горловина закрыта крышкой 2. Боковая поверхность воронки имеет отверстия для прохода топлива и обернута приваренной к ней сеткой. Топливо, проходя через сетку, очищается от примесей.

В два отверстия нижней части вставлены и приварены к ней штуцера 13 к которым припаяны сетчатые фильтры 7 и 14. Через отверстия в штуцерах по трубкам 9, 12 через расходный краник топливо поступает в трубку 15 и из нее в топливную магистраль шасси. Проходя через фильтры 7 и 14, топливо очищается. Фильтры расположены относительно дна бака так, чтобы нельзя было полностью израсходовать топливо. В этом случае на дне бака остается часть топлива, которое вместе с примесями сливают через сливной краник 8. К штуцеру 16 присоединяют трубку подкачивающего насоса. Топливо очищается от примесей в топливном фильтре дизеля, состоящем из сварного корпуса 1 (рис. 19), крышки 2, краника 3, фильтрующего элемента 4, стержня 6, болтов 7 поворотных угольников, упорной шайбы 11 и пружины 13. Подкачивающий насос нагнетает топливо по трубке и каналам в болте поворотного угольника и крышке фильтра в полость корпуса. Крышка закреплена на корпусе соединительной гайкой 9, навертываемой на стержень 6 фильтра. Между гайкой и крышкой помешена прокладка. На стержень налег фильтрующий элемент 4, прижимаемый снизу пружиной 13 к крышке. Чтобы топливо не попало во внутреннюю полость элемента, не проходи через фильтрующую среду, между упорной шайбой 11 и стержнем установлено уплотнительное кольцо 10.

Рис. 19. Топливный фильтр дизеля (Д-16): 1 — корпус; 2 — крышки фильтра с трубкой в сборе; 3 — краник; 4 — фильтрующий элемент; 5 — прокладка крышки фильтра; 6 — стержень; 7 — болт поворотного угольника; 8 — защитная втулка; 9 — соединительная гайка; 10 — уплотнительное кольцо; 11 — упорная шайба; 12 — поджимные шайбы; 13 — пружина; 14 — пробка.

Фильтрующий элемент состоит из хлопчатобумажной пряжи, намотанной на сетчатую трубку. Трубку для лучшей фильтрации топлива перед намоткой пряжи обертывают фильтрующей бумагой. Топливо, просачиваясь через нитки и бумагу в сетчатую трубку, очищается от примесей и воды. Профильтрованное топливо через каналы в головке и болте поворотного угольника по топливопроводу поступает в головку топливного насоса.

содержание .. 10 11 12 13 14 15 16 17 18 19 20 ..

sinref.ru

Характеристики каждого вида топлива — октановое и цетановое число

Нередко можно услышать, как водители стремятся улучшить качества дизельного топлива, добавив в пропорции бензин. Особенно это актуально зимой, ведь зимние виды солярки стоят дороже из-за содержащихся в ней специальных присадок. Чтобы улучшить возгораемость смеси и сделать её менее густой, как раз и разбавляют солярку бензином — последствия такого действия могут принести не только пользу, но и вред. Почему так происходит? Потому что многие наши сограждане пытаются создать горючую смесь, которая не замерзала бы в зимние холодные месяцы.

Перед тем, как начать лить в бензин солярку зимой, нужно учесть, насколько важен для дизельного мотора момент зажигания. Если рабочая смесь начнет воспламеняться самостоятельно, возникает эффект так называемого «калильного зажигания». В отличие от понятия октанового числа, которое характеризует способность бензина к самовозгоранию, у солярки есть обратный показатель, который называется цетановое число.

Это примерно аналогичный критерий, только он показывает способность горючего к возгоранию в процессе его сжатия. Чем большим оно будет, тем быстрее оно будет вспыхивать и создавать полезную энергию. У самых лучших сортов солярки этот показатель может достигать 55 единиц. Поэтому, если добавить бензин в дизтопливо, даже зимой, то можно вызвать взаимодействие исключающих друг друга величин. При смешивании октан-число бензина в родном движке снижается, как и мощность мотора, зато возрастает детонация и сильнее начинают стучать клапана.

А что произойдёт при обратном процессе? Соответственно:

• снизится показатель цетанового числа;
• ухудшатся смазочные свойства горючего;
• повысится время сгорания смеси;
• уменьшится полезный КПД двигателя.

Обслуживание системы смазки двигателя Т-16 (смена масла)

При работе двигатели смазочные свойства картерного масла ухудшаются вследствие его старения и загрязнения посторонними примесями и продуктами износа трущихся поверхностей деталей. При работе двигателя часть масла сгорает в камерах сгорания. Особенно быстро возрастает расход по мере износа деталей поршневой группы двигателя. Для поддержания требуемого уровня масла в поддоне нужно заливать свежее масло до верхней метки на масломерной линейке через заливную горловину. При отсутствии специальной заправочной посуды можно пользоваться ведром с крышкой. Наливать масло необходимо через воронку с мелкой сеткой. Для ускорения заправки и прогрева двигателя зимой загустевшее масло подогревают в водяной ванне. Уровень масла в поддоне необходимо проверять до пуска двигателя. Если уровень проверяют после остановки двигателя, то перед замером нужно дать возможность маслу в течение 10-15 мин. стечь со стенок картера и других деталей. При проверке уровня масла шасси следует установить на горизонтальной площадке. Работа двигателя Т-16 с уровнем масла ниже нижней метки категорически запрещается. При смене масла необходимо также заменить фильтр тонкой очистки (Д-16), промыть фильтр тонкой очистки, удалить отложения и грязь, скопившиеся на стенках картера и в каналах.

Для промывки масляной системы двигателя следует после слива старого масла залить в поддон 4-5 л дизельного топлива, запустить двигатель и дать поработать в течение 1-1,5 мин. После остановки двигателя нужно слить полностью дизельное топливо из поддона и фильтров через сливные пробки и заправить двигатель свежим маслом до верхней метки на масломерной линейке. После промывки масляной системы двигателя и замены масла рекомендуется запустить двигатель и прогреть его, чтобы заполнить всю масляную систему в магистрали. Затем надо проверить давление масла в магистрали. При пуске холодного двигателя давление масла, пока оно не прогрелось, может быть значительно выше. Повышенное давление масла у прогретого двигателя указывает на неисправность редукционного клапана. В случае понижения давления к трущимся деталям двигателя масло будет поступать в недостаточном количестве.

См. также: Замена коренных вкладышей Т-16. Техническое обслуживание ГРМ трактора.

• < Назад
• Вперёд >

www.traktor-t-16.ru

Технические характеристики двигателя Д-180

Технические характеристики двигателя Д180

Тип двигателя	четырехтактный с турбонаддувом, 4-цилиндровый рядный
Диаметр цилиндра, мм	150,0
Ход поршня, мм	205,0
Рабочий объем, л	14,48
Запас по крутящему моменту, %	25
Удельный расход топлива, г/кВт*ч (г/л.с.*ч)	218 (160)
Пуск дизеля	от электростартера или пускового двигателя
Масса с электростартерным пуском, кг	1890
Масса с пусковым двигателем, кг	2095
Габариты, мм:
— длина	1730
— ширина	1190
— высота	1730
Двухступенчатый воздухоочиститель:
— первая ступень	мультициклон с автоматическим удалением пыли;
— вторая ступень	бумажные фильтрующие элементы.
Система охлаждения	жидкостная
Система смазки	комбинированная с полнопоточным фильтром со сменными бумажными элементами

Ресурс до первого капитального ремонта двигателя Д 180 — 10 000 моточасов. Двигатели серийно выпускаются мощностью от 103 кВт (140 л.с.) до 132 кВт (180 л.с.) в различных комплектациях, учитывающих особенности машины, на которую устанавливается двигатель. Таблица замены Д-160 на Д180

Марка	Заменяемая модель	Эксплуатационная мощность, кВт (л.с.)	Частота вращения, об/мин	Система пуска	Назначение
Д180.000-1	Д-160.03Г-1	132 (180)	1250	Стартер	Для трактора с гидромеханической трансмиссией
Д180.001-1	Д-160.03Г	132 (180)	1250	Пусковой двигатель
Д180.100-1	Д-160.13-1	132 (180)	1250	Стартер	Для трактора с механической трансмиссией
Д180.110-1	Д-160.11-18	125 (170)	1250
Д180.120-1	Д-160.11Б-9	103 (140)	1070
Д180.101-1	Д-160.13	132 (180)	1250	Пусковой двигатель
Д180.111-1	Д-160.11	125 (170)	1250
Д180.121 -1	Д-160.11Б-1	103 (140)	1070
Д180.100-2	—	132 (180)	1250	Стартер	Для трубоукладчика
Д180.101-2	—	132 (180)	1250	Пусковой двигатель
Д180.000-5	Д-160.03Г-6	132 (180)	1250	Стартер	Для дизельной генераторной установки
Д180.001-5	Д-160.03Г-5	132 (180)	1250	Пусковой двигатель
Д180.100-6	—	132 (180)	1250	Стартер	Отдельно отгружаемый дизель для различных агрегатов и машин
Д180.120-6	Д-160.01Б-11	103 (140)	1070
Д180.101-6	—	132 (180)	1250	Пусковой двигатель
Д180.121-6	Д-160.01Б-6	103 (140)	1070

Серийные модели двигателя Д-180

Модель	Эксплуатационная мощность, кВт (л.с.)	Частота вращения, об/мин	Система пуска
Д 180.100-6	132 (180)	1250	Электростартер
Д 180.101-6	132 (180)	1250	Пусковой агрегат
Д 180.120-6	103 (140)	1070	Электростартер
Д 180.121-6	103 (140)	1070	Пусковой агрегат

По желанию потребителя могут быть изготовлены дизели любой мощности от 80 л.с. до 210 л.с. с турбокомпрессорами ТКР 8,5С и ТКР 11Н3 производства ООО «ЧТЗ-Уралтрак» или К-27 производства Чехии. Дизели мощностью от 80 л.с. до 120 л.с. могут поставляться без турбокомпрессора.

На всех этих моделях устанавливается генератор и датчики приборов, прикладываются: акселератор, комплект ЗИП, а для дизелей с электростартером — розетка внешнего запуска.

Дополнительно к «штатной» комплектации по желанию потребителя на двигателе могут быть установлены:

• система воздухоочистки для обеспечения работы в особо пыльных условиях
• дополнительная сетка на воздухозаборнике (работа в лесу и в других подобных условиях)
• установка средств облегчения пуска
• установка предпускового подогревателя для обеспечения надежного запуска при температуре окружающего воздуха ниже минус 20°С
• вентилятор «толкающего» типа (подача охлаждающего воздуха от дизеля на радиатор)
• жидкостно-масляный теплообменник (ЖМТ), заменяющий масляный радиатор
• устройство, обеспечивающее аварийную остановку дизеля при внештатной ситуации

С дизелем по желанию потребителя может быть поставлен комплект радиаторов.

Для дизельных генераторных установок мощностью до 100 кВт предназначены дизели Д 180.000-5 (с электростартером) и Д 180.001-5 (с пусковым агрегатом). Они оборудованы редуктором, обеспечивающим частоту вращения генератора 1500 об/мин, и специальным регулятором топливного насоса.

Дизель Д-180 может быть использован в составе установки для перекачки жидкости. Например, в комплекте с насосом типа 1Д500 может обеспечить подачу жидкости до 400м3/ч с напором 40м. Модель двигателей Д-180 в запчасть

Модель	Эксплуатационная мощность, кВт (л.с.)	Частота вращения, об/мин	Система пуска	Назначение
Д 180.000-4	132 (180)	1250	Электростартер	Для трактора с гидромеханической трансмиссией
Д 180.001-4	132 (180)	1250	Пусковой двигатель
Д 180.100-4	132 (180)	1250	Электростартер	Для трактора с механической трансмиссией
Д 180.120-4	103 (140)	1070
Д 180.101-4	132 (180)	1250	Пусковой двигатель
Д 180.121-4	103 (140)	1070

Двухступенчатые масляные насосы

Конструкцию двухступенчатого масляного насоса рассмотрим на примере агрегата роторного типа от автоконцерна VAG.

1. Первая ступень работы определяется конструкторами, исходя из необходимого двигателю объема масла на всех режимах работы. Из полости нагнетания масло направляется в каналы двигателя и к подвижному ротору в месте его упора в регулировочную пластину. В таком режиме объем полости всасывания и, как следствие, количество прокачиваемого масла небольшое.
2. Вторая ступень. При повышении оборотов двигателя возникает потребность в большем количестве смазки. Давление на подвижный ротор ослабевает. Теперь регулировочная пружина доворачивает статор на несколько градусов, изменяя положение ведомого ротора. Таким образом увеличивается объем полости всасывания и количество прокачиваемой смазки.

В двигателях FSI Audi объемом 2,8 и 3,2 литра переход с первой на вторую ступень происходит на оборотах коленвала свыше 4600. Благодаря двухступенчатым помпам конструкторам удалось на 1/3 снизить расход топлива.

Смазочная система двигателя автомобиля

Смазочная система служит для уменьшения трения движущихся деталей двигателя, а также для их охлаждения при нагревании во время работы. С этой целью между трущимися поверхностями деталей вводится масло.

Моторные масла. В смазочных системах двигателей применяются только специальные масла, называемые моторными. По вязкостно-температурным свойствам моторные масла подразделяются согласно международной классификации SAE*, а по эксплуатационным свойствам — согласно классификации API. Числа в марке масла указывают его вязкость. Масла с латинской буквой «W» в обозначении относятся к зимним (от англ. winter— зима). В обозначении летних масел буква «W» отсутствует. Например, в средней полосе России летом следует использовать масло SAE 30, а зимой — SAE 15W.

Рис.10. Диапазоны температур для применения всесезонных моторных масел

Всесезонные масла имеют двойное обозначение, например SAE 15W-30. Этому маслу по вязкости соответствует отечественное масло М-53/12. Буква «з» в индексе означает, что масло загущено присадками.

Чем меньше первое число в марке, тем легче пуск двигателя в мороз. Чем больше второе число, тем выше вязкость масла в теплое время года и тем оно более предпочтительно для южных районов, атакже изношенных двигателей. На рис. 10 приведены диапазоны температур для применения всесезонных моторных масел.

По эксплуатационным качествам масла для бензиновых двигателей согласно классификации API разделяют на группы. В настоящее время используются масла групп SJ и SL (по классификации API), а по отечественной классификации — Г и Д.

По способу изготовления масла подразделяются на минеральные, полусинтетические и синтетические. Последние обладают лучшими характеристиками и более высоким качеством, но при этом они существенно дороже. Следует заметить, что применимость масла для данного двигателя определяется не способом его производства, а только вязкостно-температурными характеристиками и уровнем качества.

Внимание! В смазочной системе двигателя следует применять только моторные масла!

Недопустимо смешивание минеральных и синтетических масел, а также масел различных производителей, даже имеющих одинаковые вязкостно-температурные характеристики и уровни качества. Для доливки следует использовать только масло, аналогичное залитому в смазочную систему двигателя.

При эксплуатации автомобиля следует регулярно проверять уровень масла в двигателе, при необходимости доливать его и заменять строго в соответствии со сроками, указанными производителем автомобиля (двигателя) или изготовителем масла. Одновременно с маслом следует заменять масляный фильтр. Правильный выбор и своевременная замена масла в смазочной системе —залог долговечной безаварийной работы двигателя вашего автомобиля.

Рис.11. Принципиальная схема смазочной системы двигателя

Схема устройства и работы. В автомобильных двигателях применяется комбинированная смазочная система, при которой наиболее нагруженные детали смазываются под давлением, а остальные — разбрызгиванием. Смазочная система включает в себя поддон 13 (рис. 11) картера, масляный насос 1 и фильтр 10. Масло заливается через маслозаливную горловину в поддон картера. Уровень масла вкартере проверяется на неработающем двигателе при помощи маслоизмерительного стержня (щупа) 15. Уровень должен находиться между отметками «макс» и «мин». Некоторые двигатели оснащены электронными датчиками, сообщающими водителю о понижении уровня масла загоранием контрольной лампы на панели приборов.

При работе двигателя масло отбирается из поддона картера масляным насосом через маслоприемник 12 и под давлением подается к масляному фильтру. Очищенное в фильтре масло по каналам и главной масляной магистрали 3 в блоке цилиндров поступает к коренным подшипникам коленчатого вала, опорным шейкам распределительного вала 6 и толкателем 5 привода клапанов. От коренных подшипников масло поступает по каналам 9 к шатунным подшипникам и поршневым пальцам. Стекая со смазанных деталей, масло разбрызгивается коленчатым валом и смазывает стенки цилиндров, поршней и других деталей.

Давление масла в смазочной системе двигателя водитель контролирует по манометру или контрольной лампе (сигнализатору 7) красного цвета на панели приборов. Лампа загорается при аварийно низком давлении масла. Если это произошло при работе двигателя, то необходимо остановить двигатель и выяснить причину неисправности.

Масляный фильтр 10 очищает масло от механических примесей и продуктов изнашивания деталей двигателя. Он может быть неразборным или разборным со сменным фильтрующим элементом.

Частые проблемы и их предотвращение.

Наиболее часто встречающейся проблемой ТНВД выступает неравномерная и уменьшенная подача топлива. Это вызывает износ большой группы элементов механизма, таких как плунжерные пары, клапаны, рейки и венца втулки. По этой причине также снижается пропускная способность форсунок. Следствие всего этого — потеря мощности и повышенный расход ДТ.

Механизм износится еще при запаздывающем моменте впрыска топлива. Если же произошла поломка кулачкового вала, его подшипников и шпонки — это приводит к абсолютному отказу ТНВД либо, как минимум, ведет к заметным отклонениям

Поэтому важно следить за достаточной затяжкой гайки кулачкового вала во избежание подобных проблем, а также в целом за герметичностью всех узлов

Подведем итоги

В заключении хочется сказать, где лучше покупать дизельное ММ для турбированного двигателя. Это конечно же должен быть проверенный продавец, а лучше – официальный дилер. У них всегда будет оригинальная продукция и шанс приобрести подделку сводится к минимуму. Кроме этого, в серьезной компании следят за новинками и регулярно обновляют ассортимент. У них работают профессиональные сотрудники, которые смогут определиться с выбором и предложат идеально подходящую для конкретного автомобиля марку масла.

Автомобилисты знают, что низкокачественное масло (поддельное или неизвестного бренда) может привести к серьезным последствиям. Выбирать поставщика нужно тщательно и доверять сердце своего автомобиля только профессионалам рынка. Масло для дизельных двигателей с турбонаддувом – важный эксплуатационный элемент, обеспечивающий надежную долговременную работу силового агрегата.
