Недостаточное давление в топливной рампе признаки

Сообщений 16

1 Тема от denisby4kov.77 2015-06-22 23:57:56

• denisby4kov.77
• Новый участник
• Неактивен

• Регистрация: 2015-06-22
• Сообщений: 6Спасибо: 0

Тема: нет давления в топливной рампе (фильтр, насос и регулятор заменен)

Здравствуйте. такая проблема- ехал , начал подтраивать двигатель. доехал до гаража- все. заводится, чуть газу- глохнет. погрешил на топливный насос, был куплен мотор насоса, фильтр. все заменено. проблема не исчезла. возникло подозрение на регулятор давления. куплен- заменен. то же самое. на топливной рампе есть штуцер для измерителя давления- так вот, нажимаю нипель на штуцере, оттуда три капли брызгает и все. подозреваю форсунки. кто что может подсказать ?

2 Ответ от 7491cm3x 2015-06-23 04:45:36

• 7491cm3x
• Знаток
• Неактивен

• Откуда: Норильск
• Регистрация: 2015-01-29
• Сообщений: 467Спасибо: 119
• Авто: Ваз 2112 1,5л 16v

Re: нет давления в топливной рампе (фильтр, насос и регулятор заменен)

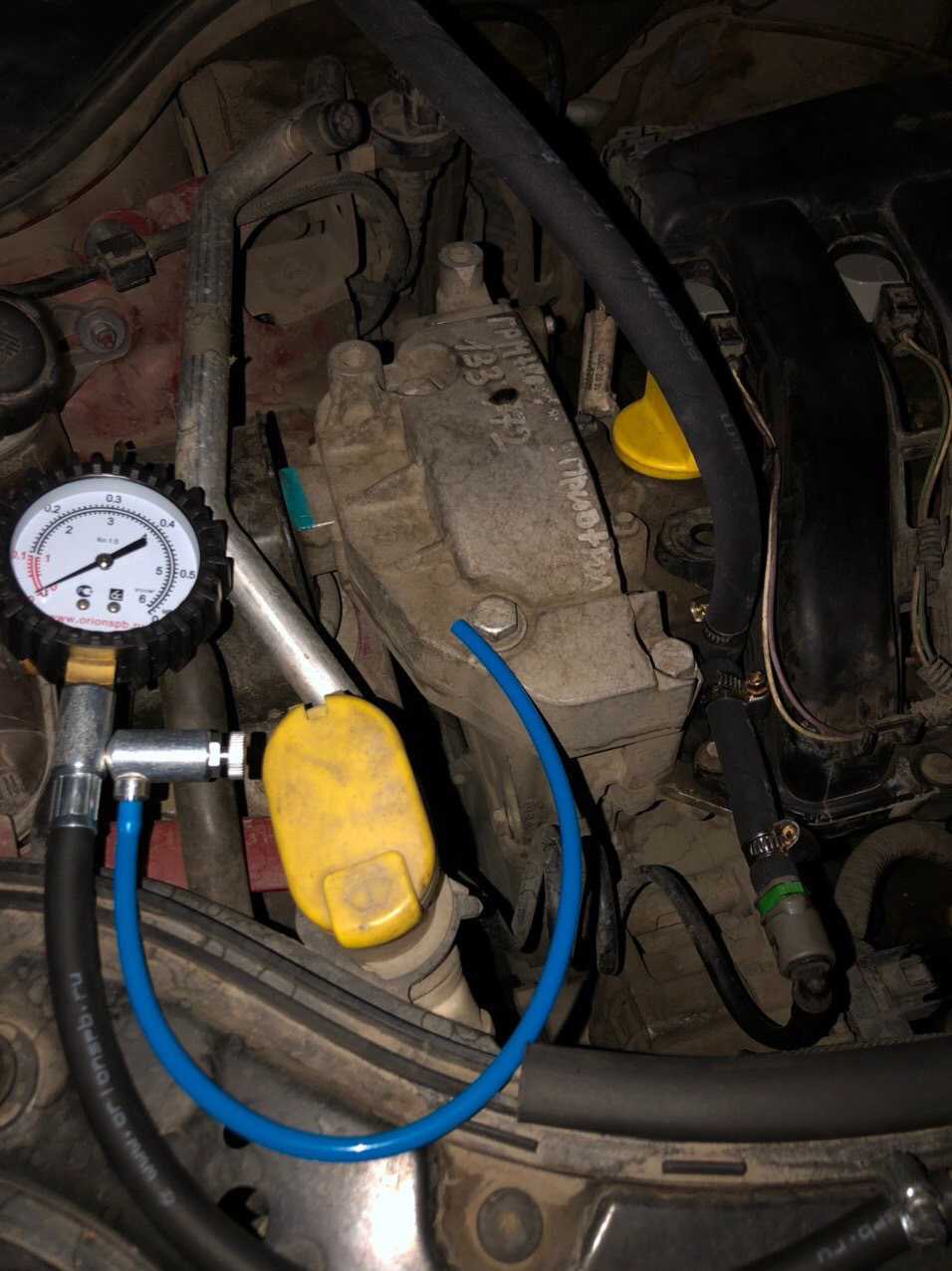

Подключить манометр, повернуть ключ зажигания и померять давление. Не помню сколько там должно быть, но гугл поможет. Если ниже нормы — искать утечку. Если форсунки льют так, что давление падает ниже нормы — двигатель вряд ли запустишь, ибо свечи зальёт по самые. Бензином нигде не пахнет? Топливный фильтр давно менялся? Сеточка в баке?

3 Ответ от denisby4kov.77 2015-06-23 07:59:06

• denisby4kov.77
• Новый участник
• Неактивен

• Регистрация: 2015-06-22
• Сообщений: 6Спасибо: 0

Re: нет давления в топливной рампе (фильтр, насос и регулятор заменен)

бензонасос, сеточка и фильтр новые+ регулятор давления.после выключения зажигания звук как на Камазе воздух лишний травит. с под капота

Устройство

Топливный модуль представляет собой узел, собранный из нескольких деталей.

Топливный насос Митсубиси Аутлендер

Его конструкция призвана решить определённые задачи, такие, как:

• Забор горючего из бака;
• Очистка;
• Нагнетание под давлением;
• Поддержание требуемого давления;
• Измерение и передача сигнала о текущем уровне горючего.

Каждый узел модуля выполняет свои функции и при необходимости может быть снят с модуля.

Забор топлива из бака

Топливный модуль находится внутри бака. Он крепится с помощью прижимной шайбы, которая фиксируется шайками на шпильках. Насос Митсубиси Аутлендер выполнен роторного типа и осуществляет непосредственно забор и нагнетание горючего. Его привод представляет собой двигатель постоянного тока, который включается по команде электронного блока управления через реле. Два провода — плюс и минус соединяются с ним через разъём. На другом конце этих проводов также есть разъём для подключения их к верхней части (основанию).

Очистка

Производится фильтрами грубой и тонкой очистки. Для грубой фильтрации на Митсубиси Аутлендер установлена сетчатая подушка. Тонкая очистка реализована с помощью гораздо большего по объёму фильтра, выполненного в форме стакана.

Поддержание нужного давления

Верхняя часть модуля Митсубиси Аутлендер имеет только один штуцер — нагнетающий. Обратный поток топлива уходит через клапан, установленный на самом модуле. Этот клапан снабжён калиброванной пружиной. Когда давление превышает номинальное, он открывается, и топливо сливается в бак.

Информация об уровне топлива

Измерение уровня горючего реализовано на реостатном датчике. Электрическое сопротивление изменяется благодаря перемещению поплавка и связанного с ним ползунка. Датчик соединён с основанием двумя проводами. Само основание имеет один штуцер и разъём для подключения четырёх проводов (два от электродвигателя и от датчика).

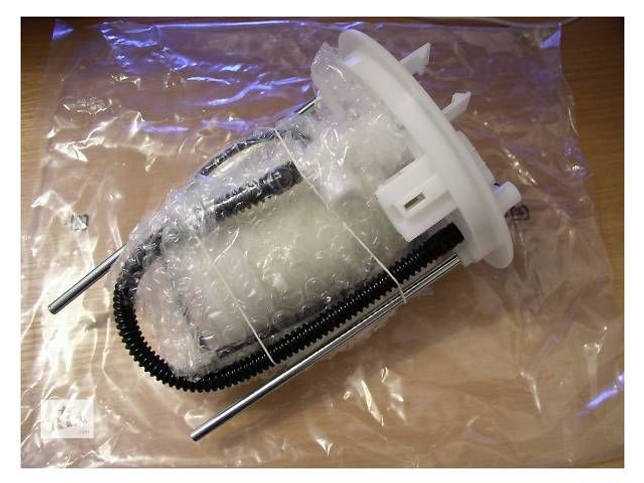

Топливный насос в упаковке Митсубиси Аутлендер

Это интересно: Снятие и установка подушки безопасности для защиты коленей водителя Lancer X

Признаки неисправности регуляторов

Длительное время эксплуатации автомобиля, без осмотра и мелкого ремонта вызывает более серьезный сбой в работе его систем. Что касается регулятора давления топлива, то чаще всего через определенный временный промежуток его пружина начинает просидать, что соответственно не создает нужного усилия и топливо возвращается обратно в бак. В свою очередь, этот процесс способствует снижению давления в топливной рейке и ведет к потере мощности мотора.

К тому же, это не единственная проблема, которая может возникнуть. Очень часто на холостом ходу двигатели глохнут, теряя мощность, а при переключении передач машина отказывается ускорятся. Также, нередко, при возникновении рывков (в процессе движения) двигатель как будто захлебывается, не реагируя на педаль газа. Еще одним, достоверным признаком поломки топливного регулятора давления, есть резкое повышение расхода горючего и, поверьте, уж этот показатель Вы точно не пропустите.

Проще говоря, выделяют такие возможные показатели поломки регулятора давления топлива:

неравномерная работа мотора;

прекращение работы на холостом ходу;

резкое повышение (или уменьшение) частоты вращения коленвала;

потеря мощности двигателя;

полное или частичное отсутствие реакции на педаль газа;

плохое ускорение транспортного средства при переключении передач;

частые рывки в процессе движения;

стремительное повышение расхода топлива.

Если Вы заметили хотя бы один из описаных факторов, стоит проверить все ли в порядке с регулятором давления топлива.

Среди видов его поломок, основными есть:

слабое держание клапаном нужного давления,

топливо начинает свободно перемещаться по всей системе, снижая тем самым ее давление, а в конечном итоге возвращается в бак. В результате, при повышении оборотов, двигателю не хватает топлива и его мощность значительно падает;

полная закупорка регулятора или ограниченность поступления топлива.

Приводит к остановке мотора в процессе движения автомобиля, при чем топливо начинает выливаться из всех доступных щелей;

сбои в работе клапана

(говорят «клапан подклинивает») случаются из-за перепадов давления, следствием чего становится «дерганье» автомобиля.

Но самые распространенные проблемы с регулятором давления топлива, все-таки, выражаются в механических повреждениях его деталей или их засорении. Кроме этого, не редко причина кроется в износе материалов, использованных для создания механизма и даже устранив появившуюся проблему Вы уже не сможете добиться изначальных нормативных показателей.

Также, есть еще некоторые, субъективные причины, влияющие на исправную работу регулятора давления — это некачественное топливо (разбавленное водой), длительное отсутствие эксплуатации транспортного средства, неисправность клапана. Субъективными мы их назвали потому, что избежать проблем можно путем ответственного отношения каждого водителя к своему автомобилю, включающее своевременный ремонт и качественное обслуживание.

Причины неисправной работы бензонасоса

Топливные насосы отличаются друг от друга. Всё зависит от конкретной марки автомобиля и характеристик самого насоса

Знание причин неполадок в работе топливной системы автомобиля является необходимым условием для её успешного ремонта. Проблемы могут возникать по следующим причинам:

1. Нарушение проводки: провода стали грязными, покрылись ржавчиной или расплавились. В результате уменьшается напряжение электрического тока и перекачка топлива затрудняется.
2. Попадание мусора и пыли в бензобак. Ржавчина в баке. В результате горючее становится нечистым и вызывает проблемы. Некачественное топливо также загрязняет бензобак.
3. Загрязнение фильтра. Давление топлива уменьшается, и функции устройстваослабляются.
4. Езда с опустевшим баком. Это приводит к снижению давления и перегреву. Он высыхает и повреждается.

Для эффективного лечения живого организма важно знать не только симптомы, но и причины болезни. Так же и с работой систем автомобиля: нужно выяснить причины проблем в работе топливного насоса

Как проверить работоспособность

Это легко сделать в домашних условиях. Вначале нужно снять насос и поместить его в тиски. Затем — подсоединить к каждому патрубку шланг. Один шланг необходимо направить в пустой сосуд, а другой в ёмкость с бензином. Механизм нужно прокачать руками. Если топливо переходит из шланга в шланг, то можно порадоваться. Это значит, что всё нормально. Если этого не происходит, то, скорее всего, деталь нуждается в замене.

Автомобиль не заводится после замены своими руками

Это довольно распространённая проблема. Нужно сказать, что автомобиль сразу после замены насоса заводиться и не должен. Насосу вначале нужно создать рабочее давление в системе. Для этого необходимо на короткое время (несколько секунд) включить зажигание. Ключ нужно вставить в замок, но не поворачивать его. Лампочки на приборной панели должны загореться. Затем можно вращать мотор стартером в течение пяти-десяти секунд. Если ничего не вышло, то стоит сделать перерыв на полминуты и повторить свои действия.

Рекомендуем: Зимние шины для бездорожья — что можно поставить, смотрим шипованные и нешипованные модели

Если мотор не запускается даже после нескольких прокруток стартером, то это показывает, что во время сборки и подключения топливного насоса были допущены недочёты. Ещё одной причиной может быть неисправность нового насоса. Также возможна вероятность плановой блокировки или сбой охранной системы автомобиля.

Когда автовладелец устанавливает и подключает новый агрегат, то могут случиться различные сбои: залипание клапанов на насосе, поломка контактов, клемм и разъёмов. При возникновении подобных проблем нужно постараться определиться с их характером. Поломка произошла в механической или электрической части бензонасоса? Проще всего узнать, произошла ли проблема с электропитанием. Нужно ещё помнить о том, что может забиться топливный фильтр.

Для того чтобы точно определить причины проблем, нужно убедиться в том, что топливная рейка не содержит бензина. После этого нужно заново снять и подключить насос напрямую от аккумулятора или габаритов. Такой метод подсоединения насоса является лучшим для его быстрой проверки.

Автовладелец должен заботиться о каждой части автомобиля. Лучше всего получать знания о его строении и ремонте самостоятельно

Важно приобретать навыки по диагностике и решению проблем в работе отдельных систем машины. Это касается и функционирования топливного насоса

Многие водители сталкиваются с поломками в пути, далеко от городов и пунктов технического обслуживания. Полагаться в такой ситуации можно лишь на свой опыт. Знания о признаках и причинах неисправностей в работе топливного насоса помогут решать проблемы на начальной стадии их возникновения. Также это сэкономит силы, время и значительную часть личных средств.

Когда нужно проводить замеры?

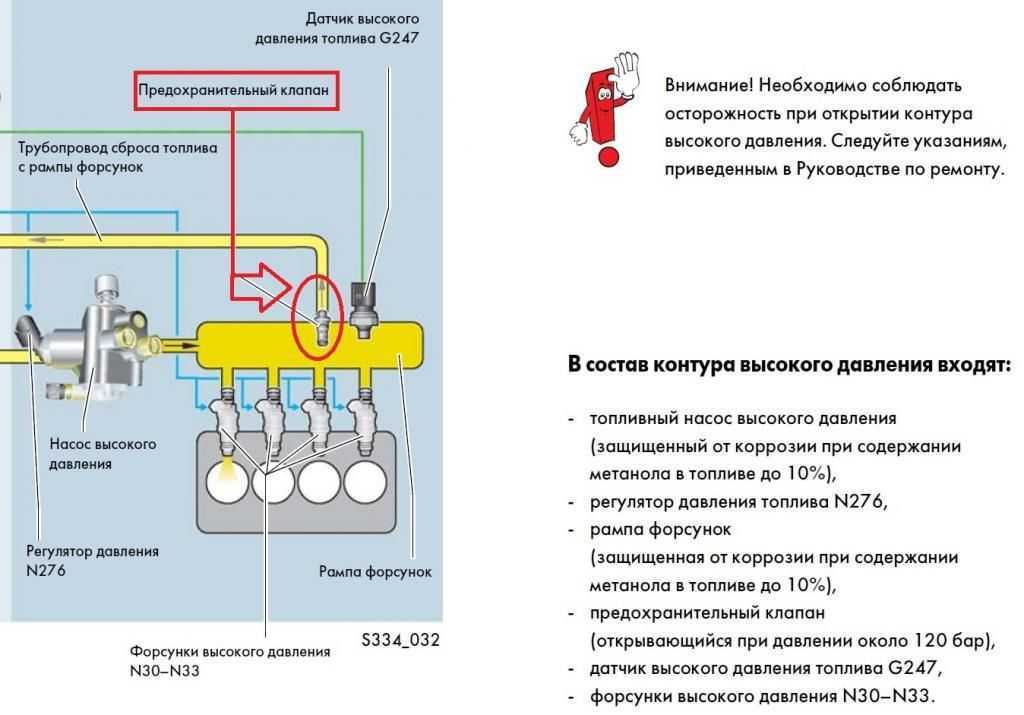

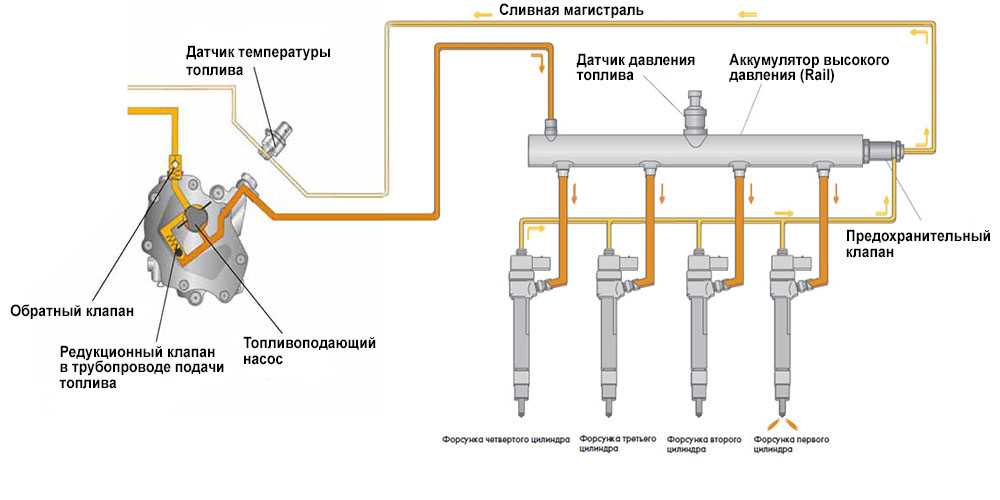

Работа системы питания построена следующим образом:

1. Расположенный в баке электрический бензонасос качает топливо по магистрали в топливную рампу и дальше, к форсункам.
2. Регулятор ограничивает давление бензина на определенном уровне, сбрасывая излишки в бак по обратному трубопроводу.
3. Инжектор смешивает горючее с воздухом, затем смесь направляется к форсункам, открываемым по команде контроллера.

Когда износ регулятора (сокращенно – РДТ), насоса либо форсунок достигнет критического уровня, давление в бензиновом контуре изменится в сторону уменьшения или повышения. Возможны 2 сценария: нехватка горючей смеси для нормальной работы двигателя либо ее избыток – свечи буквально заливает топливом.

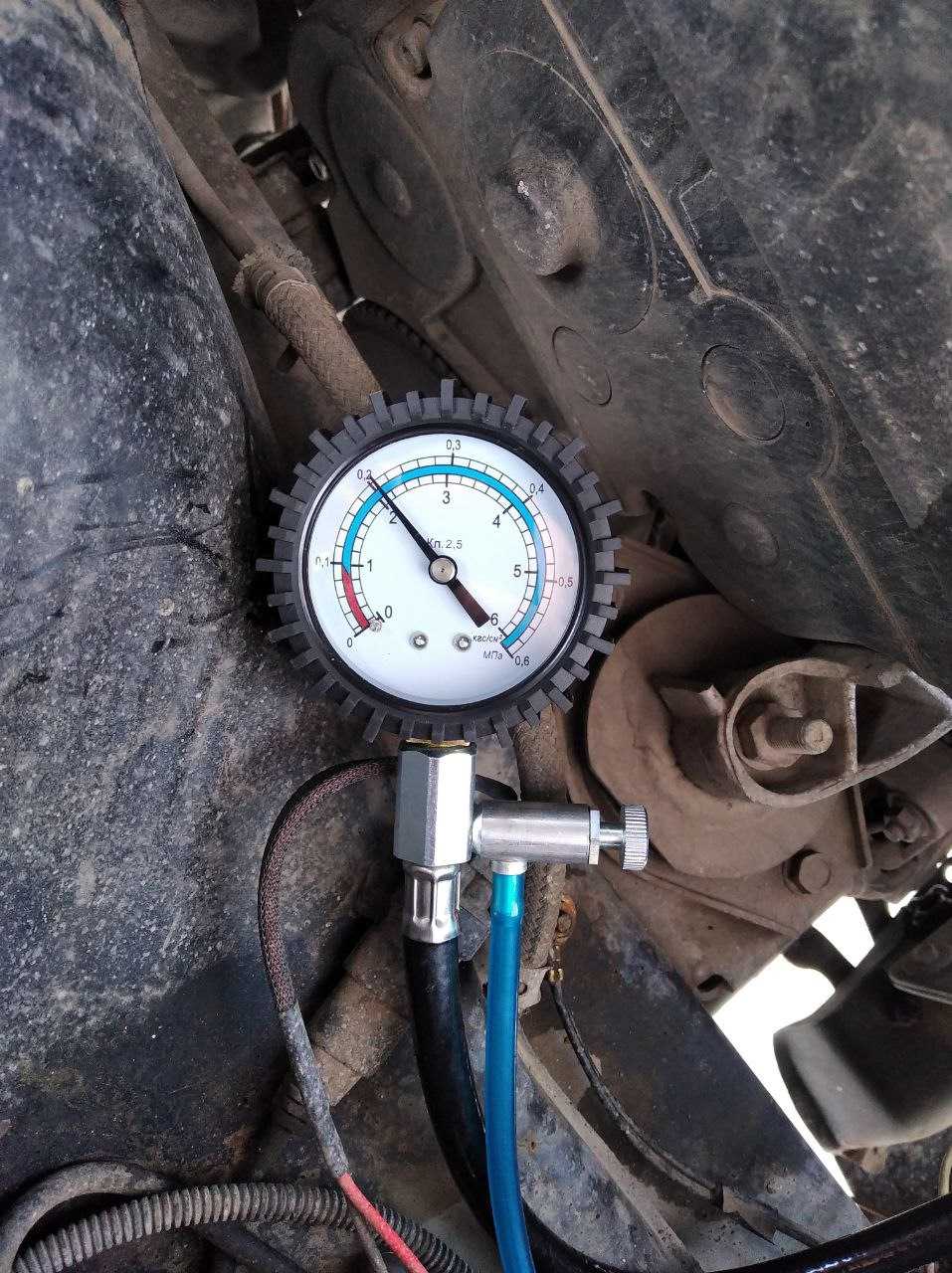

Выявить неисправность в обоих случаях поможет проверка давления в топливной рампе, расположенной рядом с головкой цилиндров. Элемент представляет собой коллектор с ответвлениями для форсунок, к которому подведена основная бензиновая магистраль.

Давление горючего в коллекторе стоит померить при возникновении следующих симптомов:

• автомобиль слабо разгоняется, после резкого нажатия педали акселератора ощущаются рывки и замедление;
• двигатель загруженной машины «не тянет», плохо заводится на холодную;
• периодически раздаются выстрелы в выпускном коллекторе;
• прогретый мотор не заводится после кратковременной стоянки (особенно летом), стартер нужно крутить 20–40 секунд.

Два первых признака указывают на явный недостаток бензина, возникающий из-за падения давления в рампе. Третий случай – попадание несгоревшего топлива в выхлопной коллектор с последующим догоранием (раздается хлопок). Четвертый симптом говорит о протекании форсунок, когда цилиндры во время стоянки заполняются чистым бензином. Пока поршни не выбросят излишки горючего, двигатель не запустится.

Рекомендуем: Когда менять тосол и можно ли его смешивать?

Признаки, симптомы слабого давления в системе

Слабое давление выражается в первую очередь наличием провалов. Пытаешься разогнаться, нажимаешь на педаль газа, ничего не происходит. Помогает остановка двигателя, и его последующий запуск (таким образом насос качает топливо). Однако через километров десять или пятнадцать ситуация повторяется.

Забилась грязью сеточка насоса

Некоторые водители даже меняют топливный фильтр или сеточку насоса, в надежде улучшить ситуацию, но не помогает. Замена сеточки в данном случае рассматривается, как более правильный вариант. Дело в том, что давление может опускаться по вине плохо работающего насоса.

Если дело не в сеточке, значит, «подыхает» сам насос. Есть и другая причина – она заключается в разрежении топливного резервуара. Проверяется так. Нужно остановить автомобиль, если начались провалы, чихания и т.п. Но двигатель не глушить. Затем открыть крышку лючка бака, и заново неплотно закрыть. Продолжить движение, если провалы исчезнут, значит, в баке однозначно разрежение.

Засорение топливной магистрали и неисправность датчика, регулирующего давление топлива непосредственно перед впрыском, тоже могут стать причинами слабого давления. Чтобы достоверно убедиться в том, из-за чего именно скачет давление, надо провести грамотные замеры. Сначала измерить давление насоса, потом магистрали (до и после фильтра), а потом непосредственно в рампе. Такой инструментальный контроль позволит выявить конкретную причину.

Ремонт

Избежать ремонта можно, если вовремя проводить техническое обслуживание. Один раз в 120 000 км нужно менять фильтры.

Признаками неисправности топливного насоса могут быть:

• Снижение мощности Митсубиси Аутлендер;
• Посторонний шум в области насоса;
• Автомобиль не заводится.

Есть и другой вариант — снять полностью бак. Сначала отсоединяется шланг и колодка с проводами, затем откручиваются гайки и убирается прижимная шайба

Вынимать модуль надо осторожно, чтобы не повредить поплавок. Запомните, в каком положении топливный модуль был установлен, чтобы ничего не перепутать

Отдельно можно заменить:

• Фильтры;
• Насос;
• Датчик уровня;
• Клапан регулятор давления;
• Уплотнители.

После проведённых операций производят установку в порядке, обратном снятию.

https://youtube.com/watch?v=ZXTu3mQYhds

Сергей Федоров

— У Outlander XL, конечно, есть недостатки и мелкие дефекты, но они растворяются на фоне общей надежности этого кроссовера. К тому же он и сегодня выглядит вполне современно, причем настолько, что некоторые потенциальные клиенты предпочитают его новой модели. Если позволяют средства, советуем остановиться на более свежих экземплярах — лучше пострестайлинговых, которые избавились от многих проб­лем. Кроме того, Outlander XL обладает хорошей ремонтопригодностью, а запчасти на него можно купить очень недорого. Немаловажен и тот факт, что официалы сегодня предлагают весомые скидки на обслуживание машин, которые уже вышли из гарантийного возраста.

Симптомы неисправности элемента

В процессе эксплуатации машины автолюбитель может столкнуться с двумя видами поломки РДТ:

1. Падение давления в рампе ниже допустимого – регулятор направляет большую часть топлива по обратной линии в бензобак.
2. Рост напора до максимума – элемент не пропускает горючее в обратку.

Отследить признаки первой неисправности довольно просто – силовому агрегату катастрофически не хватает топлива для нормальной работы на всех режимах. Симптомы проявляются следующим образом:

• холодный пуск затруднен, двигатель работает крайне нестабильно, пока не прогреется;
• «провалы» в процессе разгона и рывки при движении в гору;
• автомобиль часто глохнет на холостом ходу;
• расход бензина на 100 км увеличивается.

Когда клапан не перепускает излишки горючего в бак, наблюдаются такие последствия:

1. Из-за слишком высокого напора со стороны рампы форсунки начинают протекать и заливать цилиндры чистым бензином, а не рабочей топливовоздушной смесью.
2. Мотор плохо заводится «на горячую», выбрасывает черный дым из выхлопной, иногда слышатся хлопки в выпускном коллекторе. Причина – вспышки несгоревшего топлива.
3. Заметно увеличивается расход.
4. На стыках топливных патрубков могут наблюдаться протечки, ощущается резкий бензиновый запах.

Практический опыт показывает, что недостаток топливной смеси проявляется чаще, нежели переизбыток. То есть, наиболее распространенная неполадка РДТ – слив бензина в обратный патрубок и бак.

Зачем нужен регулирующий клапан?

Система топливоподачи большинства легковых автомобилей предусматривает непрерывную работу электробензонасоса. Он постоянно нагнетает бензин в топливную магистраль и рампу, поднимая давление до максимума (5–7 Бар в зависимости от марки авто). Но такая производительность нужна только при повышенной нагрузке на двигатель, когда он развивает большие обороты и потребляет много горючей смеси. В обычном режиме достаточно напора топлива на форсунках 3–3,5 Бар.

Мембранный клапан давления топлива, устанавливаемый в систему питания мотора после бензонасоса, выполняет 3 основных функции:

1. Ограничивает напор горючего в магистрали при невысоких нагрузках на двигатель, сбрасывая излишки обратно в бак по отдельной трубке.
2. Когда потребление бензина силовым агрегатом возрастает, обратка частично либо полностью перекрывается регулятором. Таким способом клапан поддерживает минимальное давление, необходимое для нормальной работы мотора.
3. Поддержание давления в течение длительного времени после остановки силового агрегата.

Без РДТ насос бы «продавливал» запорные механизмы форсунок и бензин протекал внутрь цилиндров бесконтрольно. Вдобавок регулятор предохраняет магистраль от протечек на соединениях, которые неизбежно появятся от воздействия сильного напора.

Признаки неисправности РДТ

Существует ряд признаков работы двигателя транспортного средства, по которым можно определить, что выведен из строя РДТ. Наиболее частыми среди них являются:

Также при возникновении неисправностей в РДТ могут наблюдаться повышение расхода горючего и подтеки рабочей жидкости на шлангах системы, что не решается установкой новых хомутов и заменой трубок. В случае появления описанных выше признаков неисправности каждому водителю полезно уметь проверять регулятор давления топлива.

Это интересно: Масло Petro-Canada: 3 категории и их эксплуатационные особенности

Диагностика представленного оборудования проводится следующим образом.

Шаг 1. Выкрутить пробку штуцера, обеспечивающего подачу топливной жидкости в первую камеру, и осмотреть уплотнительное кольцо. В том случае когда оно потеряло свою целостность или наблюдаются явные дефекты, необходимо провести замену.

Шаг 2. Извлечь золотник из штуцера, что осуществляется так же, как и с аналогичным приспособлением в шине. После этого нужно зафиксировать шинный манометр с помощью специального хомута на последнем и измерить давление в момент работы силового узла. После сверки параметров с указанными производителем можно сделать выводы о неисправности приспособления. Стоит учесть, что при отключении вакуумного шланга уровень давления должен немного повышаться. Когда этого не происходит, полная замена устройства неизбежна.

Без применения манометра можно также произвести проверку давления в топливной рейке. При этом необходимо пережимать шланг обратной подачи горючей жидкости во время работы двигателя. Когда это будет сделано, двигатель с неработающим универсальным регулятором давления топливной жидкости начинает набирать мощность, и все цилиндры вступают в работу.

Проверка давления топлива и бензонасоса

Далее мы поговорим о самостоятельной диагностике электрических бензонасосов, которые устанавливаются на современные автомобили. Существует несколько доступных способов, которые позволяют проверить бензонасос своими руками.

Перед началом работ следует исключить вероятность утечки топлива и снижение пропускной способности на отдельных участках топливной системы. Проведите детальный осмотр топливопроводов и соединений на предмет загибов, трещин, других деформаций или повреждений. Также может потребоваться замена топливного фильтра, различных прокладок и т.д.

В том случае, если с магистралями и фильтрами все в порядке, но двигатель не заводится, необходимо включить зажигание и внимательно прислушаться. На большинстве автомобилей (но не на всех моделях) исправный бензонасос в первые секунды после включения зажигания гудит или издает легкое жужжание, нагнетая топливо в систему. Отсутствие такого признака работающего насоса укажет на его неисправность или проблемы с электрикой.

Если машина заводится, но затем глохнет на ходу, тогда следует начать проверку с реле бензонасоса. Для проверки потребуется реализовать подключение к разъему бензонасоса контрольной лампочки, после чего следует включить зажигание. Загорание контрольной лампы на несколько секунд будет указывать на то, что реле бензонасоса исправно.

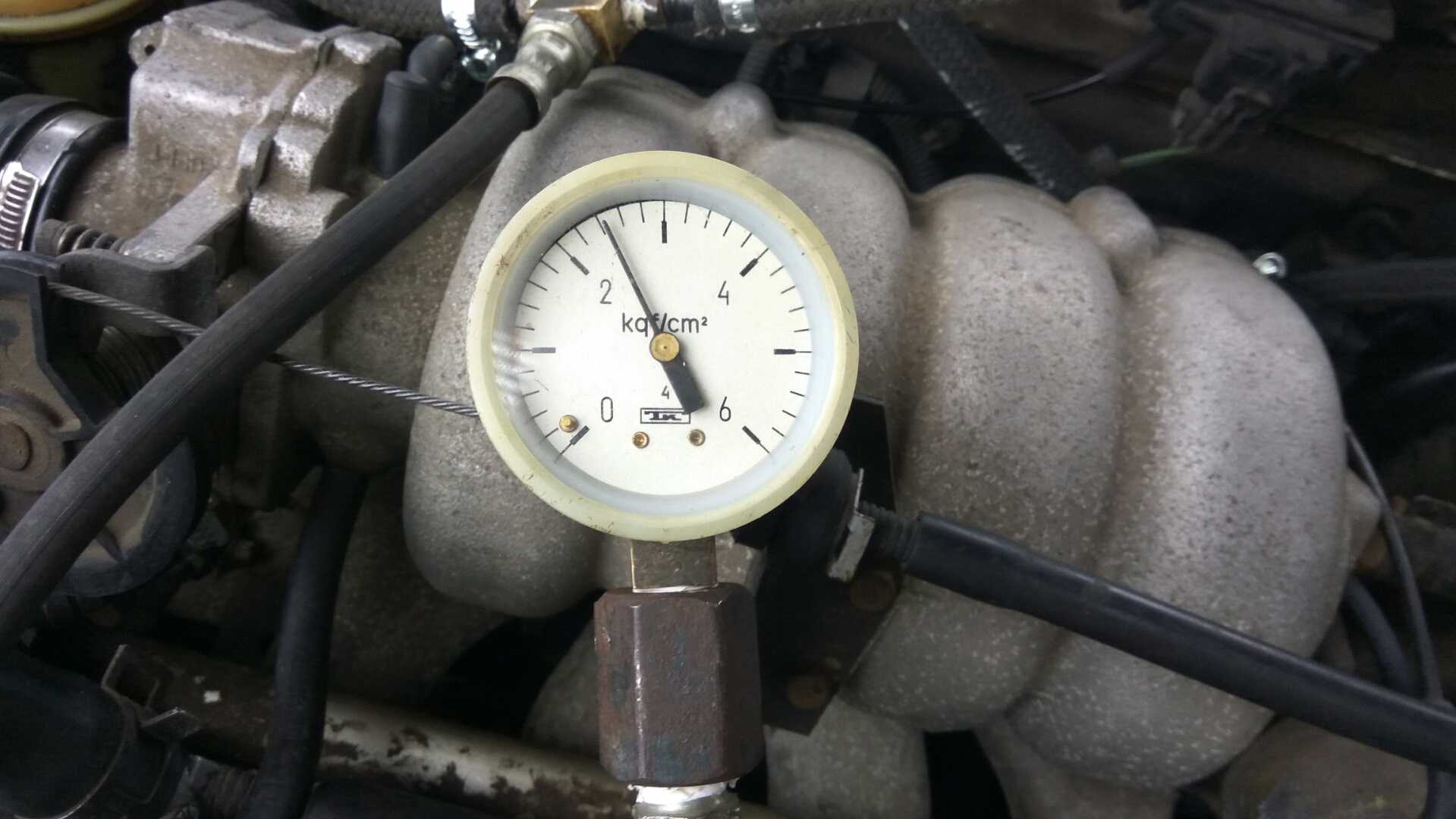

Как проверить давление бензонасоса? Применяем воздушный манометр

Начинающий автолюбитель и не знаете, как проверить давление бензонасоса? Тогда эта статья для вас. Давление в топливной системе автомобиля – важный параметр, который нужно периодически замерять. Проводя диагностику двигателя, автомастерские первым делом замеряют давление бензина, а уж потом проводят все другие сопутствующие работы. Данный параметр определяет качество работы двигателя в различных режимах. Как проверить давление бензонасоса своими руками? Сделать собственноручно можно несколькими способами. В свободной продаже, вы можете найти специальный прибор, который включает в себя манометр и прочие компоненты. Подобный измерительный прибор в автомагазине обойдется вам в 1.500 рублей (+/-). К слову, заехав на станцию технического обслуживания, вам проведут процедуру замера давления бензонасоса за 200-300 рублей. Если вы не горите желанием раскошеливаться на измерительный прибор или посещать СТО, то существует способ замера давления с помощью воздушного манометра, предназначенного для определения давления в автомобильных шинах.

Замеряем подручными средствами: Манометр, который позволяет замерять давление в шинах, скорее всего, имеется у каждого автовладельца. Поэтому данный способ отлично подойдет для начинающих автомастеров. Сразу же хочется сказать о небольшом замечании этого способа. Воздушные манометры, как правило, предназначены для замера большого давления, порядка 16 атмосфер. Топливные манометры имеют ограничения в районе 6 атм. Первый тип манометров на начальных значениях шкалы имеют небольшие погрешности.

Загрязнение РДТ

Еще одна неисправность регулятора – его загрязнение и понижение пропускной способности. В этом случае двигатель глохнет вне зависимости от того, какой конкретно режим работы выбран. При сильном загрязнении регулятора давление в системе резко возрастает, и это может привести к тому, что через уплотнительные детали и места соединения узлов будет выходить топливо. Производители транспортных средств всегда учитывают вероятность того, что производительность форсунок и топливного насоса со временем понизится. Решается данная проблема посредством закачки большего объема топлива бензонасосом. Избыток горючего повышает давление в том случае, если он не может вернуться обратно в возвратную магистраль.
