Натяжное цепное устройство – как оно работает
Натяжитель устанавливается вместе с задним переключателем скоростей на велосипедах с многоскоростной открытой трансмиссией. Дополнительно могут ставиться на другие типы велосипедов, например, с планетарной системой управления. Простая конструкция этого устройства обеспечивает четкую фиксацию велосипедной цепи, а также защищает от слета в случае сильного вытягивания.
Оптимальное положение роликов натяжителя – параллельно задней системе звезд, то есть цепь ходит по нему прямо и без перекосов. В противном случае погнут держатель системы переключения. Для его выравнивания нужно схватить и потянуть все устройство (переключатель), а не только натяжитель.
Схема заднего переключателя с натяжителем
Механический натяжитель цепи. Основные производители.

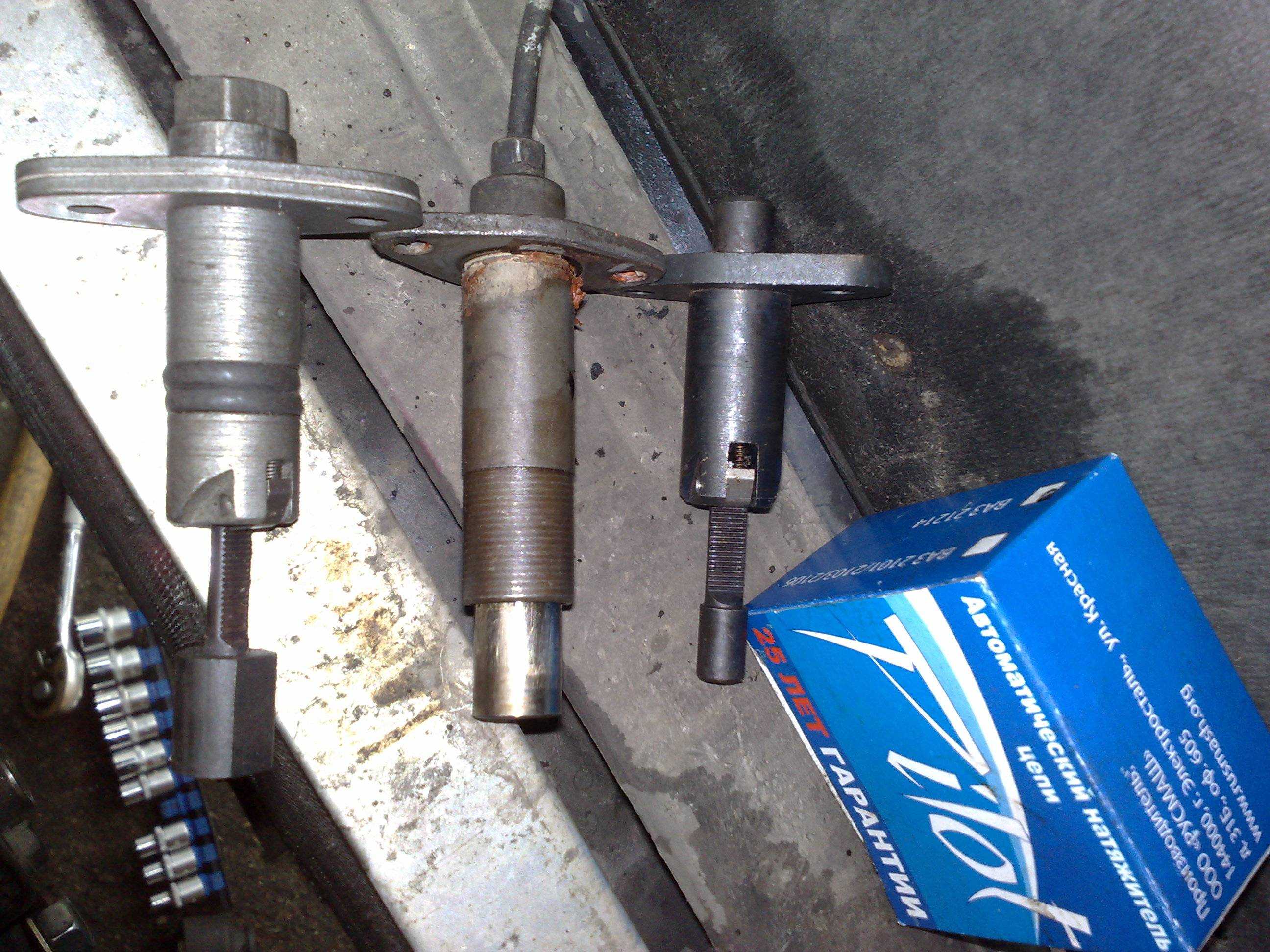

На фото представлено три основных варианта распространенных в России. Первое изделие делает фирма «Автомобильный стандарт», в народе и на форумах АНЦ «авто пилот». Второе изделие изготавливает «Русмаш», обычно именуемое пилотом. Третий натяжитель принадлежит конструктору Исаеву, в просторечии Исай. Моя команда и я лично, установили на авто несколько десятков каждого типа натяжителей, поэтому имею право, говорить о статистике и особенностях эксплуатации. Кое что из «закулисья». Первые два натяжителя принадлежат перу одного человека. Конструктор Игорь Медведев. На моторных форумах под ником Родос-М. Насколько мне известно, патенты на данные изобретения или полезную модель, оформлены на его личное имя. С данным человеком работаю совместно по другим проектам, поэтому информация о конструкциях и особенностях изготовления, из первых рук.
Автопилот. Принцип работы. Зубчатая рейка. Из данной тройки это бесспорный лидер. Недостатков по эксплуатации мной не замечено. Уже приезжали машины с пробегом более 150 тыс. где я устанавливал автопилоты из самых первых партий. Очень удобно работать при замене распредвала, его не надо демонтировать из ГБЦ. Недостаток. Трудно найти «оригинал», прошедший контроль качества. Медведев ушел из фирмы «автомобильный стандарт» и сразу очень упало качество на входе. Пошло удешевление производства.

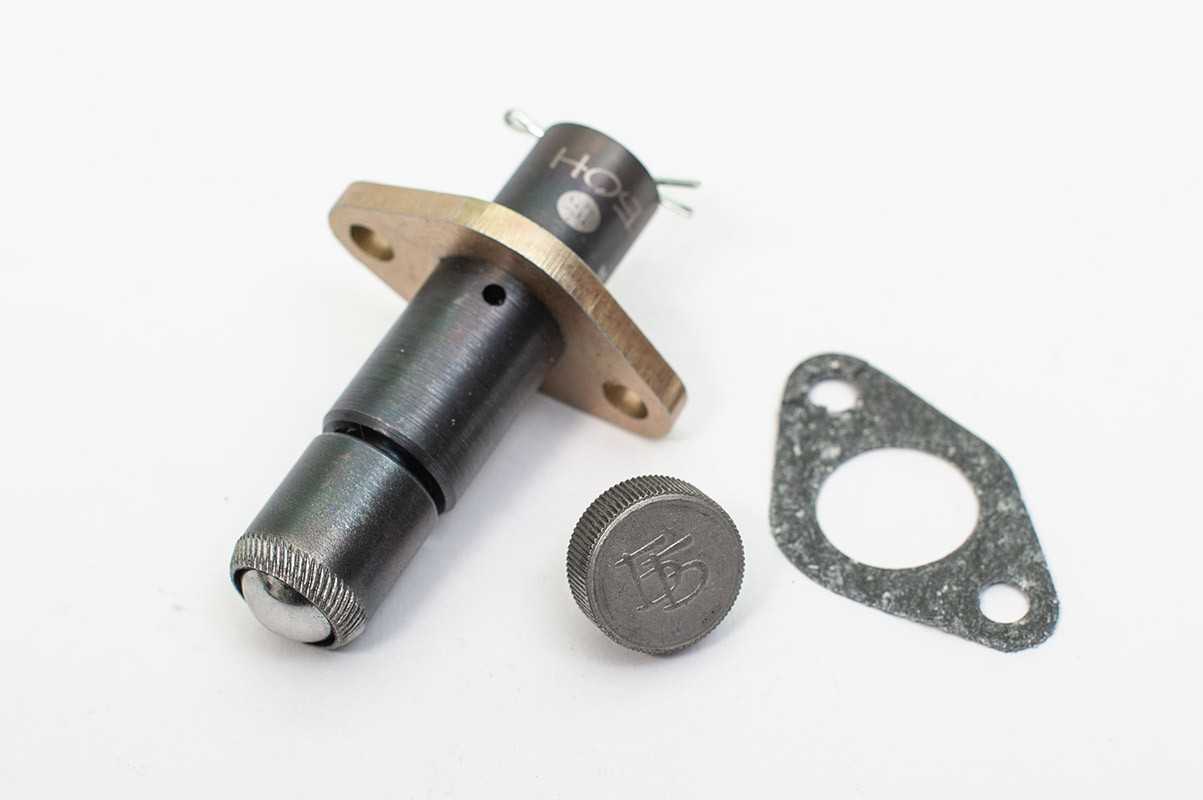

Пилот. Принцип работы – зубчатая рейка. Хороший качественный натяжитель. Старший брат «автопилота». Стабильное качество. Также можно работать без демонтажа из ГБЦ. Главный недостаток – огромный процент подделки на рынке. Данный натяжитель, был первой удачной конструкцией, за него китайцы и схватились. Если Автопилот вообще невозможно найти, то Пилот очень трудно найти «оригинальный». По Питерскому рынку я оцениваю засилие подделок на данный натяжитель в 70%. Работаю с «русмашем» напрямую, поэтому это как «минус» несущественно.

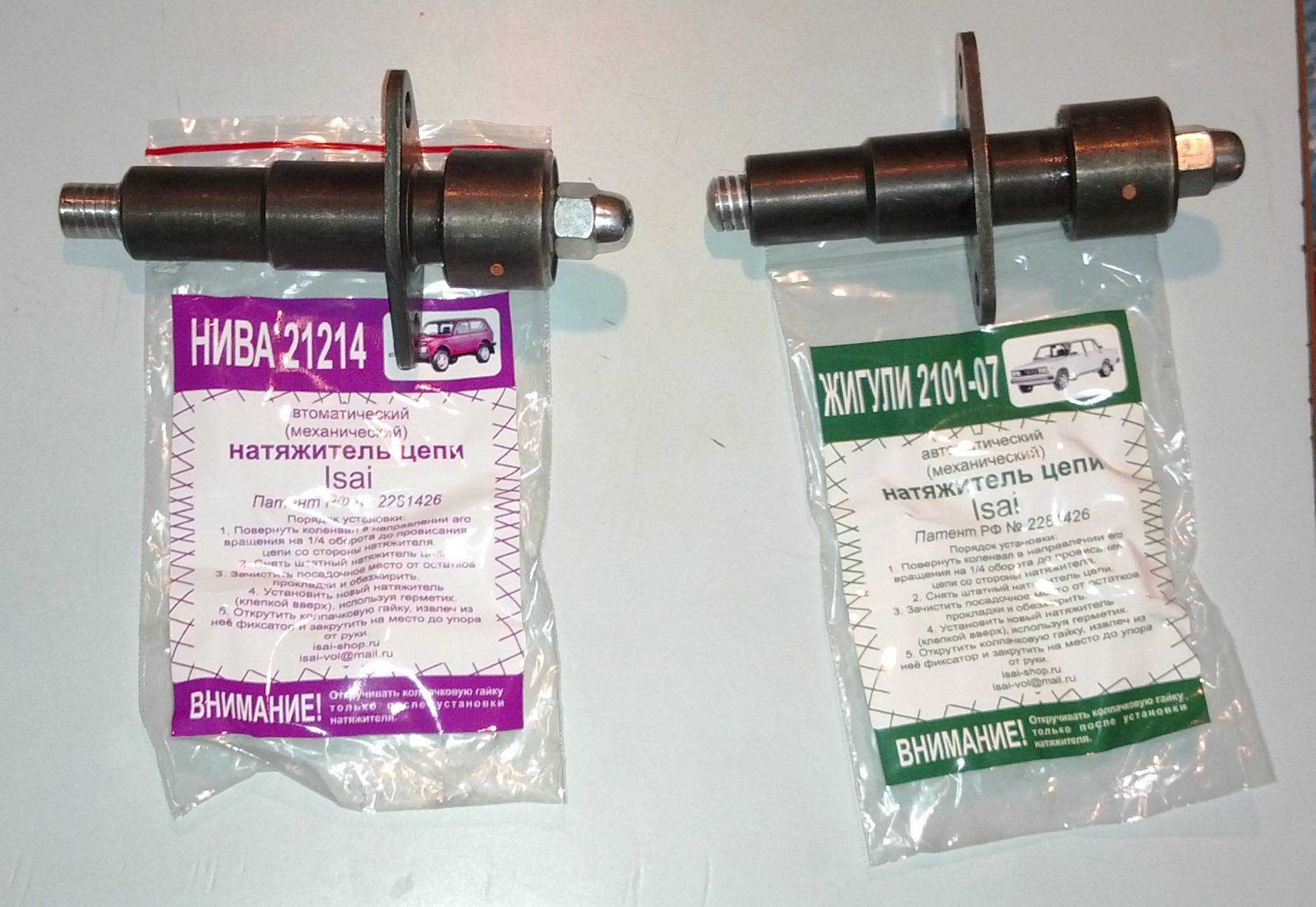

Исай. Принцип работы – часовая пружина. Чтобы не было вопросов и инсинуаций, связался с конструктором напрямую и за 2015г., мы их установили несколько десятков. Основной минус изделия, конструктор выдает за его плюс – нет прецизионных деталей. Когда шток выехал не сильно, все в порядке. Когда цепь изношена и шток выходит за половину, он достаточно сильно «гуляет». Если речь идет о серийном двигателе без «претензий» на тюнинг, это может быть приемлемо. Если двигатель «серьезнее» это недопустимо. Допуск на осевое «гуляние» цепи и звезд в тракте ГРМ всего 0,3мм.
Резюме. На тюнингованные ГБЦ стараемся ставить Автопилот (по его наличию). В основной массе работаем с Пилотом, ну а если клиент на основании форумов или собственных воззрений просит установить Исай, то не отговариваем. Для двухрядных цепей и -213 двигателей ситуация аналогична.
натяжитель цепи Пилот для 21213
Шеви нива натяжитель цепи какой лучше
Гидронатяжитель предназначен для регулировки натяжения цепи в Нива Шевроле. Так как эта деталь играет важную роль, то работа двигателя без неё невозможна.
Со временем любая деталь может изнашиваться, особенно это касается тех деталей, которые постоянно трутся между собой или вращаются, то и цепь ГРМ может растягиваться при эксплуатации. Растяжение цепи, так считают специалисты, — это нормально. Именно поэтому на авто и установлен гидронатяжитель.
При оттягивании цепи от звездочки можно определить степень её растяжения. Обязательную проверку степени растяжения цепи надо производить через каждые 70-100 тысяч километров пробега
Проверять натяжение цепи ГРМ необходимо через каждые 100 тысяч км.
Месторасположение
Располагается данное устройство в Нива Шевроле в подкапотном пространстве со стороны пассажира. Гидронатяжитель расположен под патрубками системы охлаждения на блоке мотора.

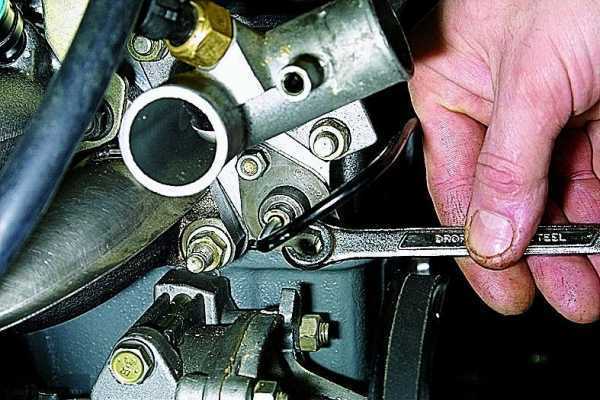

Замена гидронатяжителя цепи на Шевроле Нива на механику
Если растяжение цепи будет большое, то следует гидронатяжитель поменять
При этом важно также произвести одновременно замену цепи, прокладки и сальника. Замена производится в таком порядке
Порядок сборки
- Новое устройство вставляется в свое посадочное место.
- Прикручивается двумя болтами к корпусу двигателя.
- Подсоединяется трубка, по которой к натяжителю поступает жидкость.
Деталь, предназначенная для регулирования натяжения цепи в автомобиле Нива Шевроле, называется гидронатяжителем ГРМ (газораспределительного механизма). В системе ГРМ Нивы Шевроле гидронатяжитель выполняет очень важную функцию, поэтому работа двигателя без такой детали попросту невозможна. С течением времени эксплуатации автомобиля всем его деталям свойственно изнашиваться.
Вращающиеся части автомобилей особенно часто изнашиваются, ослабляются, растягиваются и ломаются. К такой детали относится цепь ГРМ, которая растягивается с течением времени и изнашивается. Растяжение цепи — это нормальное явление, но его необходимо устранять. Именно для устранения растяжения цепи устанавливается в систему ГРМ гидронатяжитель. Он имеет свойство снашивания, которое обнаруживается путем ослабления цепи до половины зуба звездочки.
1 – корпус натяжителя; 2 – клапанный узел; 3 – шарик обратного клапана; 4 – ограничительный штифт; 5 – плунжер натяжителя; 6 – ограничитель объема; 7 – пружина плунжера; В – рабочая полость; С – паз установочный; Д – отверстие; Е – резервная полость.
Масло из системы смазки по трубке 3 (см. рис. 2-11) поступает в полость «Е» (рис. 2- 46) натяжителя, далее через отверстие «Д» и клапанный узел 2 попадает в рабочую полость «В» и давит на плунжер 5. В корпусе 1 натяжителя имеется отверстие диаметром в 1мм для стравливания воздуха из полости «Е».
Диаметральный зазор между корпусом 1 и плунжером 2 должен быть 0,018–0,024 мм и измеряется как разность максимального замеренного диаметра плунжера 2 и минимального замеренного диаметра корпуса 1.
При ремонте корпус натяжителя и плунжер составляют пару, в которой замена одной детали другой после подбора зазора не допускается. Плунжер 2 должен без заедания перемещаться в корпусе 1 на величину хода равную 16 мм.
При установке на двигатель натяжитель должен быть свободен от масла, штифт 4 не должен выступать из корпуса.
Как видно на рисунке, устройство имеет цилиндрическую форму, снаружи закручивается крышкой с маленьким отверстием, через которое поступает масло. Внутри устройства находится маленький шарик и пружинка, что обеспечивает свободное поступление масла в одном направлении и не выпусканию его в обратном.
Внутри корпуса устройства имеется цилиндр с кольцами. На стенках корпуса изнутри нанесены спиральные насечки, имеющие наклонную форму. Когда цепь ослабляется, поршень под давлением в корпусе смещается до определенной насечки на стенке корпуса. Когда натяжение произошло, то насечки корпуса не пускают поршень принять свое первоначальное положение. Осуществляется за счет зацепления колец поршня с односторонними насечками. Так функционирует устройство натяжения.
sportbu.ru
Гидронатяжитель цепи: устройство и принцип работы
Как известно, в двигателе автомобиля используется ременной либо цепной привод газораспределительного механизма. Последний тип появился немного ранее и считается наиболее надежным. Но в последнее время цепь становится неактуальной у зарубежных производителей. Но пока отечественные «ГАЗели» и «Нивы» (в том числе и «Шевроле Нива») оснащаются именно таким типом привода. В сегодняшней статье мы рассмотрим устройство гидронатяжителя цепи ГРМ, его принцип работы и порядок замены.
Характеристика механизма
Данный элемент выполняет функцию регулировки натяжения цепи в приводе газораспределительного механизма. Он устанавливается на все автомобили с таким приводом. Гидронатяжитель цепи компенсирует слабое натяжение. Со временем деталь изнашивается. Цепь при работе мотора постоянно вращается и имеет свойство растягиваться. Доходит до того, что деталь перескакивает на один или несколько зубьев. В результате происходит неправильное газораспределение. Как следствие — позднее или раннее закрытие впускных и выпускных клапанов. Растяжение цепи – вполне нормальное явление. За свой срок эксплуатации она может вытягиваться на один-два сантиметра. Гидронатяжитель цепи сглаживает это растяжение.
Устройство
Данный узел состоит из нескольких деталей:
- Корпуса клапана.
- Запорного кольца.
- Плунжера.
- Пружины.
- Стопорного кольца.
Также гидронатяжитель цепи («Нива Шевроле» не исключение) имеет отверстие для подвода масла.
Как работает?
Принцип действия элемента основывается на работе пружины. Когда масло из магистрали поступает через корпус клапана, плунжер нажимает на пластиковый башмак натяжения. На некоторых двигателях используют рычаг со звездочкой. Таким образом, обеспечивается неразрывный контакт поверхности рабочего элемента. Когда меняются обороты двигателя, плунжер элемента смещается назад. Пружина сжимается.
Как проверить гидронатяжитель цепи?
Необходимо контролировать появление новых стуков в подкапотном пространстве. Если обнаружились удары в месте крышки ГБЦ, это свидетельствует о неисправности натяжителя. Данные звуки отчетливо слышны при резком сбросе педали акселератора.
Где он находится?
Данный элемент расположен в подкапотном пространстве с левой стороны. Необходимо найти трубки охлаждения в передней части ГБЦ – именно под ними находится гидронатяжитель цепи.
Как поменять?
Если наблюдаются вышеописанные симптомы, необходима срочная замена гидронатяжителя цепи. Для этого нам понадобится новый элемент, а также набор головок. При помощи ключа на 10 откручиваем штуцер трубки охлаждения ГБЦ и отводим ее вверх.
Что делать, если замена не помогла?
Случается, что стуки не пропадают и после замены натяжителя. В таком случае необходимо проверить длину самой цепи. Через 150 тысяч километров она может растянуться настолько, что даже новый натяжитель не может это компенсировать. Поэтому при достижении данного пробега заодно меняется и цепь.
Можно ли отремонтировать старый?
Старый гидравлический натяжитель цепи в 60 процентах случаев можно отремонтировать. Но сперва нужно убедиться в его неисправности. Для этого пальцем надавливаем на сферический конец элемента. Если он не нажимается, значит натяжитель заклинило.
Ручная натяжка цепи
Чтобы устранить характерный стук цепной передачи в районе клапанной крышки, не меняя сам элемент, можно вручную натянуть деталь. Рассмотрим, как производится эта процедура на примере автомобиля ВАЗ-2106. Здесь используется звездочка в натяжителе.
Стоимость данного элемента составляет от 500 до 900 рублей. При отсутствии времени на ремонт можно ограничиться покупкой нового натяжителя в сборе.
Заключение
Итак, мы выяснили устройство и принцип работы гидронатяжителя цепи. Помните, что ездить со стуками под капотом чревато поломкой двигателя. Если цепь растянута, она начинает вибрировать. Нарушатся фазы газораспределения. Следите за регламентом замены и прислушивайтесь к работе своего двигателя.
Завершение
Такая небольшая, но важная деталь, как натяжитель цепи двигателя, является своеобразным предохранителем от ослабления передающего элемента и его соскакивания. Подобные вещи могут привести к серьезным неисправностям силового агрегата. Если на старой модели автомобиля установлен механический вариант, его несложно усовершенствовать, заменив автоматической версией.
Она удобнее тем, что обеспечивает натяжку цепи без дополнительного вмешательства человека, исключает заклинивание штока, проще в разборке и монтаже. По своему принципу работы, все вариации натяжителей цепи ГРМ имеют схожую последовательность. Это же касается замены и ремонта детали.
Как собрать устройство
Установка нового или очищенного натяжителя производится после смазки канала в блоке цилиндров. Для снижения риска течи масла рекомендуется заменить прокладку, расположенную под крышкой натяжного устройства.
Алгоритм сборки очищенного натяжного приспособления для мотора ЗМЗ 409 состоит из этапов:
- Для сборки элементов потребуется самостоятельно сделать цилиндрическую оправку из стального листа. Для формирования приспособления необходимо отрезать полосу листа шириной 12-15 мм и длиной 23-25 мм. Рекомендуется использовать материал толщиной около 1,0 мм, обеспечивающий жесткость конструкции. Оправка формируется плоскогубцами, диаметр детали равен диаметру плунжера.
- Вставить втулку в полость корпуса, боковые стенки поджимают ограничительную пружину.
- Задвинуть по шаблону плунжер (до упора в торец корпуса). При монтаже допускается использовать тонкую отвертку, которой дополнительно отгибается кольцевой пружинный элемент.
- Вынуть шаблон из корпуса.
- Смонтировать в полость плунжера пружину, узел устанавливается в тиски (зажимать кожух запрещается).
- Аккуратно закрутить резьбовую пробку с клапаном. При закручивании чувствуется усилие, вызванное сжатием пружины.
- Корректно собранным считается натяжитель с полностью задвинутым в полость корпуса плунжером.
- Смонтировать деталь на двигателе, не следует воздействовать с усилием на выступающую плоскость плунжера. После размещения детали в канале блока или крышки запрещается нажимать на натяжитель.
После установки узла необходимо привести плунжер в рабочую позицию (разрядка натяжителя). Для доступа к рабочему элементу в крышке имеется пробка, закрытая болтом. Жалом тонкой отвертки следует нажать на натяжитель. Сработавшая пружина выталкивает инструмент, одновременно плунжер соприкасается с приводом башмака натяжного устройства.
Киа соул схема установки приводного ремня
Действия в чрезвычайных ситуациях
Ежедневные проверки и определение неисправностей
Эксплуатация автомобиля в зимний период
Инструкция по эксплуатации и техническому обслуживанию
Предостережения и правила техники безопасности при выполнении работ на автомобиле
Основные инструменты, измерительные приборы и методы работы с ними
- Базовый комплект необходимых инструментов
- Методы работы с измерительными приборами
Механическая часть двигателя
Система управления двигателем
Механическая коробка передач
Автоматическая коробка передач
Коробка передач с двойным сцеплением (система DTC)
Приводные валы и главная передача
- Общие сведения
- Экстерьер
- Интерьер
- Люк в крыше
- Кузовные размеры и зазоры
- Сервисные данные и спецификация
Система пассивной безопасности
Система кондиционирования и отопитель
Электрооборудование и электросистемы автомобиля
- Аудиосистема
- Осветительные приборы
- Стеклоочистители и омыватели
- Органы управления автомобилем и вспомогательное электрооборудование
- Общая информация по электросхемам
- Электросхемы
- Фонари заднего хода
- Система прикуривателя (розетка питания)
- Плафоны освещения подножки и багажника
- Дневные ходовые огни (DRL)
- Система обогрева стекол
- Система электрохромного зеркала
- Противотуманные фары
- Передние фары
- Звуковой сигнал
- Подсветка
- Индикаторы и измерительные приборы
- Система наружных зеркал с электроприводом
- Стоп-сигналы
- Задние фонари, стояночные огни и фонари подсветки номерного знака
- Разъемы фонаря прицепа
- Указатели поворота и аварийная сигнализация
- Система стеклоочистителя и стеклоомывателя
- Антиблокировочная тормозная система (ABS)
- Система зарядки (двигатели 1,6 л MPI)
- Система зарядки (двигатели 1,6 л T-GDi)
- Система зарядки (двигатели 2,0 л)
- Система управления двигателем (двигатели 1,6 л MPI)
- Система управления двигателем (двигатели 1,6 л T-GDi)
- Система управления двигателем (двигатели 2,0 л)
- Система пуска
- Система охлаждения
- Система управления кондиционером (автоматическое управление)
- Система управления кондиционером (с ручным управлением)
- Система пассивной безопасности (SRS)
- Система электроусилителя рулевого управления (MDPS)
- Система блокировки переключения передач (А/Т, CVT)
- Система блокировки переключения передач (DCT)
- Аудиосистема (компактн.)
- Аудиосистема (дисплей.)
Натяжитель цепи. Установка.
При замене гидронатяжителя цепи, и установке механического натяжителя, я обязательно снимаю клапанную крышку, и после «выдергивания» чеки, делаю храповым ключом один целый оборот коленвала. Так можно избежать одного «подленького» момента. Провисшая цепь может выйти из канавок башмака натяжителя и успокоителя цепи, и если этого не заметить и не исправить, то возможны очень неприятные последствия (это касается однорядной цепи). Также в результате первого оборота, выбирается первичный провис цепи и как правило шток выходит сразу ещё на один-два щелчка, относительно первого отстрела.
Всю зиму слушал, как этот гад медленно но верно убивает цепь, ибо пока машина не прогреется хотя-бы до 50 градусов, гидронатяжитель саботирует свою работу, цепь пристукивает так нефигово. Почитал про автоматические натяжители, помониторил отзывы и решил ставить «Исай», был еще вариант «Пилот», но как бы не то что не хвалят, а просто редкостное…, а вот про «Исай» плохих отзывов не было))). А тут на Пасху машина просто сказала — да не поеду я больше… Мощность упала от слова «совсем», хотелось просто выходить из-за руля и толкать ее в малейшую горку. Разбор полетов прояснил, что успокоитель цепи разлетелся аж на четыре части, цепь перескочила на два (!) зуба судя по меткам. Ну, метки выставлены (притом, выяснилось, чтобы найти нижнюю, ту что на валу, надо подвиг совершить ибо не видно ее нифига), нижнюю отметил дополнительной риской нарисованной надфилем). И настал момент замены гидронатяжителя на автоматический.
Для тех, кто решится на такое действие, скажу сразу — Ребята! Не повторяйте моих ошибок, сливайте антифриз и снимайте термостат! Чтобы залезть под него и открутить верхнюю гаечку крепления натяжителя надо пальцы иметь сантиметров тридцать… а потом ее еще и обратно вкрутить желательно.
Последнюю неделю по утрам смущал звучок завода движка при первом пуске. И вот проблема диагностирована «на слух» (просто это уже не первый раз!).
Вышел из строя гидравлический натяжитель цепи (заводской). И это уже вторая поломка. В итоге цепь лупит по башмаку пока натяжитель набирает давление. Отсюда и звук.Закончится это тем же, что и в прошлый раз — облом башмака, он упадет куда-то там… в общем не хочу ждать этого чудо события.
Есть желание поменять натяжитель на механический. И сделать это самостоятельно.В машине уже многое знаю, делал. Но вот с натяжителем опыта нет.
Прошу, кто «в теме», кто ставил себе механический натяжитель рассказать чего как, дать совет, может ссылки на матчасть. Кому не жалко, прошу репост. Где-то до конца недели буду изучать что как, на выходных планирую поменять.После выложу отчет, как положено.
Всем откликнувшимся заранее спасибо!
Цепь ГРМ
Если во время работы двигателя присутствует звонкий звук, который напоминает работы дизельного мотора, то скорей всего требуется замена цепи ГРМ Нива Шевроле.
Замена
Если вовремя не произвести замену то она во время движения может порваться. Для замены делаем следующие:
- Устанавливаем машину на яму
- Демонтируется защита мотора с пыльником
- Поднимаем ручной тормоз, под колеса желательно подложить специальные подпорки
- Сливаем тосол и демонтируем радиатор и вентилятор
- От крышки клапанов и патрубков отсоединяем аккуратно трос акселератора, идущий к воздушному фильтру
- Датчик коленчатого вала снимаем, ослабеваем болты которые крепят генератор
- Отодвинув генератор снимаем ремень
- Откручиваем несколько болтов благодаря которым крепится насос водяной, после чего снимаем его
- Демонтируем натяжной и обходной ролик ремня
- Снимаем все мешающие патрубки
- Накрываем головку цилиндров чтобы в него не попал мусор
- Открутив болты крепления извлекаем шестерню распределительного вала
- Снимаем масляную трубку вместе с гидронатяжителем
- Извлекаем цепь и все шестерни масляного насоса, коленчатого и распределительного вала
- Берем новый сальник и устанавливаем его на крышку ГРМ
Установка
Когда цепь ГРМ Нива Шероле и все необходимы элементы системы сняты, нужно правильно установить и настроить новые детали, для этого нужно:
- Берем болт крепления и устанавливаем на башмак
- Проверяем чтобы башмак находился в неподвижном состояние после чего затягиваем болт
- Новые шестерни устанавливаем на свое место таким образом чтобы они совпадали с имеющимися метками
- Производим установку фиксатора, если по каким либо причинам он не садится на свое место,подпиливаем его напильником
Перед установкой цепи, ее нужно смазать моторным маслом, после чего ее можно одевать на своем место следующим образом:
- Вначале на шестерню коленчатого вала
- После этого на масляный насос
- И в завершение на распределительный вал
Для обеспечения лучшей работы и фиксации данного механизма в нем предусмотрены специальные метки ГРМ Нива Шевроле
Если вовремя установки цепи их не брать во внимание то это может привести к тому что система газораспределения рассинхронизируется и повысится износ деталей
Регулировка по меткам производится в несколько этапов:
- Подготавливается весь необходимый инструмент
- Автомобиль устанавливается на яму
- Отключается вентилятор и откручивается крепление радиатора
- Снимаем крышку клапанов
Когда все подготовительные этапы проделаны делается следующая регулировка:
- Вращаем коленвал пока не совпадут метки подшипника и распредвала. Если цепь установлена правильно то имеющиеся метки на крышке цепи и коленвале будут совпадать. В случае если они не совпадают, регулируем положение фаз
- Что бы произвести такую регулировку у стопорной шайбы разжимаем крепление, после этого ключом на 13 снимаем шайбу вместе со звездочкой распредвала
- Выставляем первую передачу для того чтобы не прокручивался болт который крепит шестеренку коленвала. Выкручиваем болт крепления и стопорную шайбу
- Демонтируем натяжитель.
- Тянем цепь на себя и снимаем со звездочки
- Что бы произвести ее регулировку перемещаем ее на один зуб
- Начинаем проворачивать коленчатый вал до тех пор пока не совпадут выемки
- Устанавливаем стопорную шайбу. Наживляем болт в место для крепления, но при этом не затягиваем
- Вращаем коленчатый вал и проверяем совпадают ли метки. Если они совпали то работу можно считать завершённой
Важно чтобы метки совпадали как можно точнее, так как от этого будет зависеть правильность и стабильность работы двигателя
Замена цепи и метки ГРМ Шевроле Нива
Замена цепи ГРМ Нива Шевроле выполняется в несколько этапов, причем важным является процесс выставления меток. Метки ГРМ Нива Шевроле представляют собой отверстия и специальные виды насечек, расположенные на шкивах газораспределительного механизма.
Именно по этим меткам на шкивах и выставляют цепь привода ГРМ. Это помогает не только зафиксировать цепь, но и является гарантией того, что механизм газораспределения будет работать правильно, не произойдет сбоя фаз и т.д.
Общий порядок установки фаз ГРМ:
- приготовление необходимых инструментов (отвертка, инструмент для проворачивания коленчатого вала, ключи на «8» «10» и «13»;
- установить автомобиль Нива Шевроле на смотровую яму;
- ставим автомобиль на ручной тормоз, подложив под колеса упоры;
- открыть капот и демонтировать вентилятор, отвести в сторону радиатор (или слить тосол и снять радиатор), открутив крепежные болты, извлечь патрубок воздуховода;
- открутив крепежные крепления крышки клапанов, снять крышку;
- выставление фаз по меткам, вращая шкив коленчатого вала до совмещения метки на шестеренке распределительного вала с меткой на конструкции подшипников;
- если цепь расположена правильно, то метки на шестерне коленчатого вала, совпадут с насечкой на крышке цепи приводного механизма распределительного вала;
- если метки не совпадают, продолжить установку и регулировку фаз.
- разогнуть специальные крылья опорной шайбы и ключом на «13» выкрутить крепежный болт, закрепляющий звездочку распределительного вала;
- включить первую передачу для исключения прокручиваний крепежного болта шестерни коленчатого вала во время его вывертывания;
- разогнуть крылья стопорной шайбы, открутив крепежный болт звездочки, вынуть его вместе со стопорной шайбой;
- демонтировать натяжитель цепи;
Еще раз отметим, что правильно выставленные метки ГРМ Нива значительно влияют на срок службы не только самого ГРМ, но и двигателя. При этом сбои в работе механизма газораспределения могут стать причиной серьезных неполадок самого ДВС
По этой причине предельно важно выставлять ремни и цепи строго по меткам
Что советуют пользователи?
Автолюбители дают разные советы, как усовершенствовать или подобрать натяжитель цепи. «Мерседес» и другие иностранные машины от известных производителей часто оборудуются именно цепной передачей ГРМ. Как правило, приспособление для натяжки цепки в современных автомобилях выполнено с возможностью автоматической корректировки. Это позволяет облегчить обслуживание и ремонт узла, обеспечивая надежность его работы.
Кроме того, при замене натяжителя, пользователи рекомендуют устанавливать шток нового устройства в минимальное положение. Это дает возможность максимально прокачать рабочую камеру, избегая заклинивания и лишнего шума. Это, в свою очередь, способствует корректной регулировке степени натяжения цепи.
Ручная натяжка цепи
Чтобы устранить характерный стук цепной передачи в районе клапанной крышки, не меняя сам элемент, можно вручную натянуть деталь. Рассмотрим, как производится эта процедура на примере автомобиля ВАЗ-2106. Здесь используется звездочка в натяжителе.
Итак, сначала необходимо снять воздушный фильтр с корпусом и кожух. Далее выкручиваем натяжитель (не до конца) и производим 2-3 оборота коленчатого вала. Сделать это можно обычным ключом, установив его в третье положение. После нескольких вращений коленчатого вала задействуется цепная передача. Далее проверяется уровень ее натяжения надавливанием пальцем на звенья. Она не должна прогибаться на два и более сантиметров. При должной натяжке цепи закручивается гидравлический натяжитель и собирается навесное оборудование в обратном порядке. Данную процедуру необходимо повторять при каждом появлении стуков подкапотного пространства.
Проблемы при оплате банковскими картами
Иногда при оплате банковскими картами Visa / MasterCard могут возникать трудности. Самые распространенные из них:
- На карте стоит ограничение на оплату покупок в интернет
- Пластиковая карта не предназначена для совершения платежей в интернет.
- Пластиковая карта не активирована для совершения платежей в интернет.
- Недостаточно средств на пластиковой карте.
Для того что бы решить эти проблемы необходимо позвонить или написать в техническую поддержку банка в котором Вы обслуживаетесь. Специалисты банка помогут их решить и совершить оплату.
Вот, в принципе, и все. Весь процесс оплаты книги в формате PDF по ремонту автомобиля на нашем сайте занимает 1-2 минуты.
Если у Вас остались какие-либо вопросы, вы можете их задать, воспользовавшись формой обратной связи, или написать нам письмо на [email protected].
Монтаж и регулировка
Натяжители цепи механического типа устанавливаются после заполнения рабочей камеры необходимым количеством масла. Плунжер с пружиной и новой прокладкой помещается в посадочное место, после чего проворачивается фиксирующий винт. Край пружины в виде конуса должен быть обращен в сторону замыкающего болта.
После установки необходимо отвинтить крепежные болты головки блока цилиндров, после чего его крышка и прикрытие шестерни распределительного вала снимаются. Перемещать натяжитель следует в обоих направлениях до момента появления возле фиксирующего винта масла и ощущения реального сопротивления передвижению детали. На финишном этапе замыкающий болт затягивается с усилием 35 Нм, ставятся на место крышки ГБЦ и шестерни распредвала.
Цепенатяжное устройство
Ножничное цепенатяжное устройство HAVEL — это отличный инструмент для установки цепей лесозаготовительных машин или тракторов. Цепенатяжное устройство в зависимости от ситуации также позволяет легко снимать цепи.
Универсальное цепенатяжное устройство подходит для монтажа цепей как для тракторов, так и для лесозаготовительных машин и также позволяет устанавливать тяжелые цепи. Прочный корпус и высококачественная обработка поверхности гарантируют надежность и долговечность изделия.
Цепенатяжное устройство HAVEL стягивает концы цепи вместе и закрепляет их до требуемого натяжения. Цепенатяжное устройство легко использовать в одиночку. Цепенатяжное устройство ножничного типа — это эффективный инструмент для затягивания и является необходимым вспомогательным средством для профессионалов.
Клещеобразная модель и рукоятка делают использование устройства удобным.
Простота применения – установите концы клещей на звенья и затяните.
Цепенатяжное устройство HAVEL запатентовано как полезная модель.
Компактный размер – можно легко без приложения усилий перевозить с места на место.
Что советуют пользователи?
Автолюбители дают разные советы, как усовершенствовать или подобрать натяжитель цепи. «Мерседес» и другие иностранные машины от известных производителей часто оборудуются именно цепной передачей ГРМ. Как правило, приспособление для натяжки цепки в современных автомобилях выполнено с возможностью автоматической корректировки. Это позволяет облегчить обслуживание и ремонт узла, обеспечивая надежность его работы.
Кроме того, при замене натяжителя, пользователи рекомендуют устанавливать шток нового устройства в минимальное положение. Это дает возможность максимально прокачать рабочую камеру, избегая заклинивания и лишнего шума. Это, в свою очередь, способствует корректной регулировке степени натяжения цепи.
