Двигатель 406 инжектор, технические характеристики, основные отличия от карбюраторных аналогов

Разборка и сборка К151Д

Все ремонтные работы карбюраторного узла проводятся в сухом помещении, на чистом столе, где нет никаких посторонних предметов (только необходимые инструменты и приспособления). При разборке снимаем:

верхнюю крышку (держится на семи винтах)
чтобы ее полностью демонтировать, также необходимо отсоединить телескопическую тягу подсоса;
затем удаляем верхнюю прокладку, она в любом случае идет под замену, открутив боковой винт-заглушку, вынимаем ось, достаем поплавок из камеры;
поплавок должен быть без внешних повреждений и без бензина внутри (чтобы это определить, его нужно потрясти);
извлекаем иглу запорного механизма, она вынимается здесь свободно;
дальше выкручиваем жиклеры ГДС (главной дозирующей системы), топливные находятся внизу, внутри камеры, воздушные – наверху;
каждый жиклер имеет свою маркировку, и при их замене нужно устанавливать строго по своим местам те детали, которые соответствуют параметрам;
дальше снимаем распылитель насоса-ускорителя, диффузоры первичной/ вторичной камеры (поддеваем их очень бережно, стараясь нигде не повредить, и еще там установлены небольшие прокладки);
откручиваем четыре винта корпуса диафрагмы ускорительного насоса, если диафрагма даже не порвана, но потеряла эластичность, ее лучше заменить сразу;
переворачиваем корпус, выкручиваем два винта крепления нижней части с дроссельной заслонками, винтики находятся практически посередине;
между корпусами расположены две тонких и одна толстая прокладки, их тоже желательно сразу поменять;
осталось открутить три винтика крепления корпуса экономайзера принудительного холостого хода (ЭПХХ), и на этом основную разборку можно считать законченной.

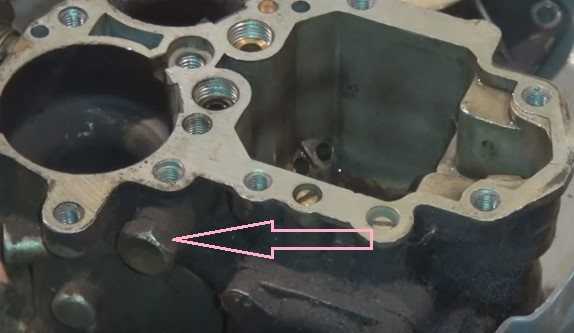

Если нужно поменять жиклеры переходной системы, тогда еще следует откручивать боковые пробки.

При замене деталей с использованием ремкомплекта жиклеры ни в коем случае нельзя путать местами, они имеют определенную калибровку, и при неправильной их установке двигатель будет работать нестабильно, увеличится расход топлива. Два винта в основном корпусе (на фото снизу) являются регулировочными (один – это игла ускорительного насоса в дренажном канале, второй – регулятор клапана этой же системы, внутри канала имеется шарик). Боковые винты, находящиеся рядом с диффузорами – воздушные жиклеры ХХ (основной и дополнительный (второй)) и переходной системы.

Об истории двигателя

Мотор «3M3-406» не так уж «молод», как это повсеместно считается. Первые разработки по этому оборотистому и верхневальному варианту, призванному прийти на замену 402-му заволжскому мотору, были сделаны ещё во второй половине восьмидесятых годов. Было решено, несмотря на все замечательные качества двигателя «3M3-402», его успешность и востребованность, двигаться вперёд.

Существовало два пути, рассмотренных специалистами завода: оставить старый блок и, сохранив общую схему двигателя, поработать над современным его обвесом; либо создавать совершенно новый мотор. Оба варианта в итоге нашли своё воплощение. Первый – в Ульяновске, где был создан впрысковый «УМЗ-421» – надёжный и удобный (в том числе, и в смысле отсутствия технических проблем с установкой на старые машины, в частности, «ГАЗ-21»).

На Заволжском же моторном заводе фактически был создан совершенно новый мотор. Надо сказать, что попытки перевести распределительный вал из блока цилиндров в головку предпринимались здесь ещё на этапах работы над мотором для «ГАЗ-21». Однако та конструкция получилась не совсем надёжной, и в серийное производство мотор пошёл всё-таки в нижневальном варианте, сохранив эту конструкцию и до «3M3-402».

Впервые в отечественном машиностроении в конструкции «3M3-406» были применены: 4 клапана на каждый цилиндр, гидротолкатели, 2-х ступенчатый цепной привод двух распределительных валов, электронная система управления впрыском топлива и зажиганием.

До малого серийного производства двигатель «3M3-406» добрался только в 1992-м году. Им начали комплектовать «Волги» всех существовавших модификаций. Планы насчёт будущего нового мотора были амбициозными: предполагалось поставлять «3M3-406» не только на ГАЗ, но и на АЗЛК, и даже на ВАЗ. Однако в условиях полного развала экономики этим планам не суждено было осуществиться.

Единственным потребителем двигателей «3M3-406» так и остался Горьковский автомобильный завод. А основной частью машин, которые были укомплектованы мотором данной модели, стали грузовые «ГАЗели» и «Соболи», и, конечно же, микроавтобусы данных марок. Благодаря наращиванию объёмов производства этих машин, «3M3-406» в 1996 году был запущен в массовое серийное производство, а в следующем, 1997-м году предприятие вышло на очень значительные объёмы его выпуска.

На сегодняшний день, двигатель «3M3-406» выпущен общим тиражом более полутора миллионов единиц. Он является пока самым распространённым в России и СНГ двигателем для лёгкого коммерческого транспорта. При этом, «3M3-406» – вовсе не узко специализированный силовой агрегат. Он изначально был спроектирован как основа для целого семейства новых моторов, годящихся на самую разнообразную технику. В нём конструктивно заложен большой потенциал для модернизации и постройки на его базе двигателей с различным диапазоном характеристик. В частности, хоть «3M3-406» и не производится больше, он послужил основой для создания более мощных и современных инжекторных моторов семейств «3M3-409» и «3M3-405», а также для дизеля «3M3-514» и его модификаций.

Характерные неисправности ЗМЗ 406

Гидронатяжитель

На ЗМЗ 406 очень часто из строя выходит гидронатяжитель, обеспечивающий нормальное натяжение цепи ГРМ. Он может заклинить. В результате чего прекращает выполнять свои функции, натяжение цепи не осуществляется. Цепь может растянуться, перескочить и даже разорваться. Единственное что радует в этой ситуации, 406 двигатель не гнёт клапана.

Перегрев двигателя

Перегрев мотора данной модели случается не редко. Обычно причиной неполадки бывает неисправный термостат или забитый радиатор. Если с ними всё в порядке, значит нужно в системе охлаждения найти воздушную пробку.

Пропадает тяга на холостых

Сбои холостого хода, периодически пропадает тяга движка, всё это признак скорого выхода из строя катушки зажигания. Если её срочно не заменить, машина окончательно станет.

Большой расход моторного масла

Здесь может быть несколько причин:

виной неполадки могут быть залёгшие маслосъёмные кольца;
пришедшие в негодность сальники клапанов;
так же, причина может быть в маслоотражателе, обычно масло уходит в щель между пластиной лабиринта и крышкой клапанов. Для решения проблемы, достаточно снять крышку клапанов, намазать герметиком и установить на место.

Троит двигатель

Для устранения проблемы, чтобы исключить возможность прогара клапана, нужно заметить компрессию. Если компрессия во всех цилиндрах одинаковая, то следует проверить свечи. Последней в цепочки неисправностей может быть катушка зажигания.

Стук в двигателе

Двигатель ЗМЗ 406 стучит по причине выхода из строя гидрокомпенсаторов. Их рабочий ресурс составляет около 50 тыс., км., после чего не нужно ждать когда они застучать, а просто установить новые. Если стук движка связан с износом или дефектом ШПГ, это гораздо серьёзнее. Предстоит трудоёмкий капитальный ремонт силового агрегата.

Мотор глохнет и не заводится

Скорее всего виновата электроника: могут пробивать высоковольтные провода, прийти в негодность датчик, указывающий положение коленчатого вала или регулятор ХХ.

В заключении можно с большой уверенностью сказать, что двигатель удачный и надёжный, несмотря на возможные поломки. Мотор в обслуживании не дорогой, запасные детали есть в любом автомобильном магазине, а простота конструкции, позволяет выполнять ремонт своими силами.

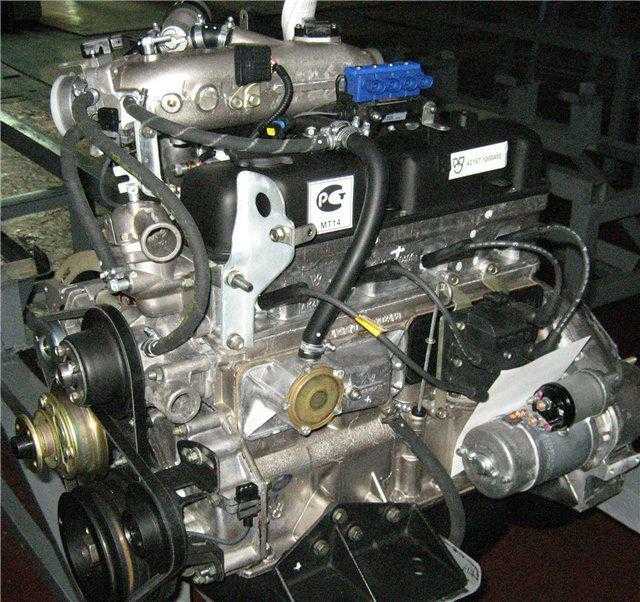

Двигатели УМЗ эпоха 92х92

Из всех устанавливаемых ныне на «Газели» двигателей у ульяновского УМЗ421 самая длинная жизнь. В его основе мотор «Волги» ГАЗ М-21, которую поставили на конвейер еще в 1956 году. Конечно, за это время его несколько раз модернизировали, но до сих пор неизменными остались межцилиндровые расстояния у блока, диаметры коренных и шатунных шеек. А по большому счету: шатуны, распределительный и коленчатый вал, поддон масляного картера, да и внешне блок не спутать ни с одним другим мотором. А начиналось все в конце 60-х, начале 70-х с выпуска «буханок» и «головастиков» УАЗ-451 и УАЗ-452, а также вездеходов УАЗ-469, первоначально на них устанавливали в чистом виде волговский мотор. У них от нагрузок, связанных с ездой по бездорожью, а также от немалой массы коробки передач и раздатки, собранных воедино, трескался и разлетался пополам картер маховика. Концентраторами напряжений служили несколько вентиляционных отверстий, а как модернизировать картер, подсмотрели на двигателе ЗМЗ-24. Одновременно вместо фильтров грубой и тонкой очистки масла, («кастрюля» с картонным сменным элементом соединялась с блоком часто рвущимися шлангами), поставили полнопоточный масляный фильтр от «Жигулей». Это сразу увеличило ресурс двигателя, и такое решение оказалось более удачным, чем даже на ЗМЗ-24, хотя дальнейшую модернизацию вели с оглядкой именно на Заволжский моторный завод. Тогда они еще не были конкурентами. Изменили коленвал — коренные вкладыши стали одинаковой ширины, а их крышки — чугунными, с юбок поршней убрали термокомпенсационную прорезь, ввели закрытую систему вентиляции картера, сделали «круглыми» в сечении коллекторы. Следующая модернизация произошла в конце 80-х, в начале 90-х мотор получил обозначение УМЗ-417. К этому времени в Заволжье перешли на производство двигателей ЗМЗ-402, и головка блока ЗМЗ-24 досталась ульяновцам, появилась возможность поставить двухкамерные карбюраторы, увеличилась мощность. Установили масляный насос повышенной производительности, с большим диаметром шестерен — на всех режимах стало стабильнее давление масла. Благодаря этому «продвинутые» ремонтники перестали подсовывать гайку под пружину редукционного клапана, мотор оказался менее чувствителен к износу в сопряжениях валов.

Все это время на ульяновский моторный передавали несколько устаревшие конструкторские решения и технологии ЗМЗ, и он отставал в модернизации. Но на двигателе УМЗ-417 ульяновские конструкторы все же обогнали коллег-наставников, учитывая низкое качество наших РТИ, они вынесли передний сальник коленчатого вала на внешнюю сторону крышки.

Замена карбюратора инжектором на моторе ЗМЗ-4063

С целью улучшения технических характеристик достаточно часто собственники Газелей заменяют карбюраторную систему инжектором, хотя это удовольствие недешевое. Для такой переделки необходимо будет приобретать дополнительно:

датчик расхода воздуха;
электрический бензонасос;
другую проводку для двигателя;
впускной коллектор (ресивер) в сборе с заслонками;
воздушные патрубки;
датчики ДТОВ (температуры окружающего воздуха) и ДПДЗ (положения дроссельной заслонки);
топливную рампу с форсунками и регулятором давления топлива;
блок управления двигателем;
переднюю малую крышку ДВС;
оба распределительных вала (отличаются профилем кулачков);
топливный фильтр;
корпус воздушного фильтра («банку») в сборе с фильтрующим элементом;
регулятор холостого хода.

Также могут потребоваться различные мелочи, такие как бензиновые шланги, хомуты, предохранители, прокладки, кронштейн топливного фильтра и прочее. Работа здесь трудоемкая, но цель оправдывает средства. Преимущества инжектора перед карбюратором весомые:

двигатель получает солидную прибавку в мощности;
не нужно постоянно мучиться с регулировкой и чисткой карбюратора;
можно установить ГБО практически любого поколения, кроме первого.

Некоторые запчасти инжектора стоят дорого, но вовсе не обязательно их приобретать в магазине. Отличного качества детали б/у можно найти на авторазборках или по объявлениям у частников, тем более, почти всегда получается поторговаться. Однозначно, коллектор (ресивер) лучше приобретать подержанный, так как он практически никогда не изнашивается, и нет смысла здесь переплачивать.

Видео по ремонту двигателя Газели ЗМЗ 406:

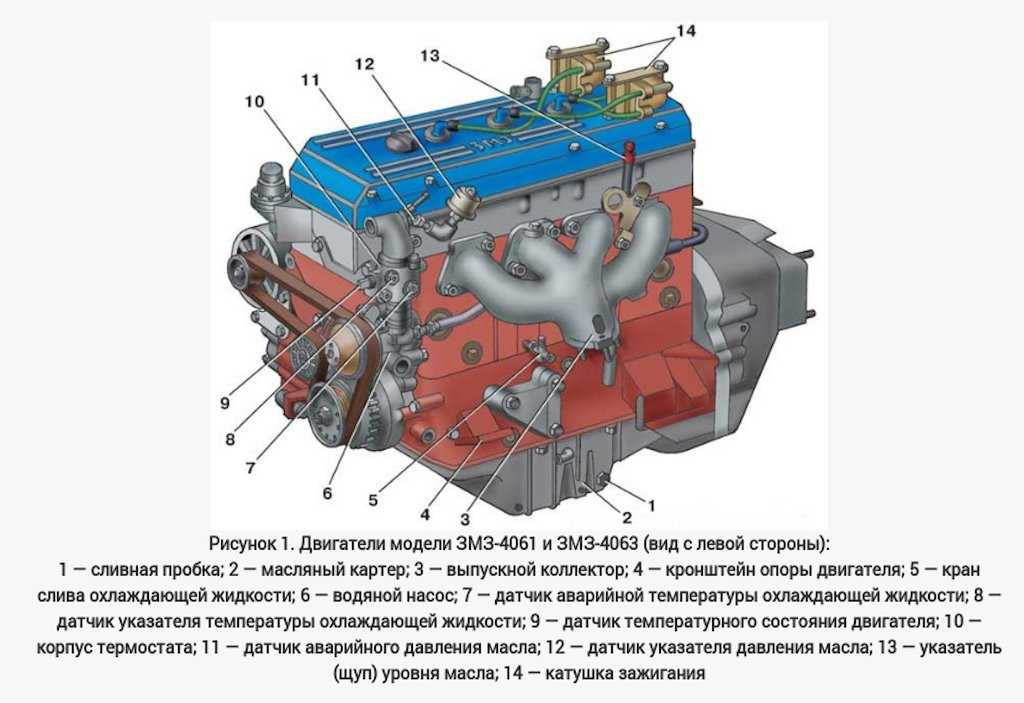

Двигатель ЗМЗ-406

ЗМЗ-406 — линейка рядных 4-цилиндровых 16-клапанных бензиновых автомобильных двигателей внутреннего сгорания производства ОАО «Заволжский моторный завод». Двигатель ЗМЗ-406 первоначально проектировался для установки на перспективную модель ГАЗ-3105. Первые прототипы двигателя появились в 1993 году, начало мелкосерийной сборки в 1996 году, выход на главный конвейер в 1997 году.

Двигатель изначально создавался под современные системы питания и зажигания, управляемые микропроцессором; карбюраторные варианты появились позже (инжекторная версия — ЗМЗ-4062.10, карбюраторные — ЗМЗ-4061.10 и 4063.10). Впервые в российском двигателестроении в конструкции ЗМЗ-406 были применены: 4 клапана на цилиндр, гидротолкатели, 2-ступенчатый цепной привод 2 распредвалов, электронная система управления впрыском топлива и зажиганием.

Производство
Марка двигателя	ЗМЗ-406
Годы выпуска	1997-2008
Материал блока цилиндров	чугун
Система питания	инжектор/карбюратор
Тип	рядный
Количество цилиндров	4
Клапанов на цилиндр	4
Ход поршня, мм	86
Диаметр цилиндра, мм	92
Степень сжатия	9.38*
Объем двигателя, куб.см	2286
Мощность двигателя, л.с./об.мин	100/4500110/4500*145/5200
Крутящий момент, Нм/об.мин	177/3500186/3500*201/4000
Топливо	9276*
Экологические нормы	Евро 3
Вес двигателя, кг	185185*187
Расход топлива, л/100 км— город— трасса— смешан.	13.5——
Расход масла, гр./1000 км	до 100
Масло в двигатель	5W-30 / 5W-40 / 10W-30 / 10W-40 / 15W-40 / 20W-40
Сколько масла в двигателе	6
При замене лить, л	5.4
Замена масла проводится, км	7000
Рабочая температура двигателя, град.	~90
Ресурс двигателя, тыс. км— по данным завода— на практике	150200+

* — для двигателя ЗМЗ 4061.10** — для двигателя ЗМЗ 4063.10

Особенности конструкции

Официально двигатель ЗМЗ 406 стал третьим после 24Д и 402 в линейке силовых приводов Заволжского завода. Получил микропроцессорное зажигание, схему газораспределения DOCH с двухступенчатым цепным приводом.

Разработчиками по-прежнему использована рядная схема двигателя с 4 цилиндрами, но распредвалов стало два, они расположены сверху, внутри ГБЦ. Степень сжатия ДВС увеличена проектировщиками завода до 9,3 в базовой версии 4062.10 за счет центрального расположения свечи внутри камеры сгорания.

Конструкция газораспределительного механизма

Натяжитель цепи ГРМ

Натяжители цепи автоматические, двойного действия – предварительный натяг пружиной, во время работы гидравликой. Степень очистки масла увеличена путем установки полнопоточного одноразового фильтра. Для навесного оборудования предусмотрен отдельный клиноременный привод. Прошивка ЭБУ соответствует версиям СОАТЭ, ИТЭЛМА VS5.6, МИКАС 5.4 или 7.1

Преимущества и недостатки двигателя

Прежде чем говорить про замену масла в моторе Газели, стоит узнать, насколько хорошим или плохим является этот двигатель. Так вы будете лучше понимать, в какой модификации лучше приобретать машину.

К сильным сторонам семейства 405 относят:

наличие доработанной головки блока цилиндра с использованием двухслойной прокладки из металла, дополненной пружинящими компонентами;
общий вес блока цилиндров снизился на 1,35 килограмма по сравнению с предшественником;
применяется каталитический трёхкомпонентный тип нейтрализатора, позволяющий соответствовать требованиям Евро 3;
за счёт доработок снизился расход по трассе до показателя 8,8 литра на 100 километров пробега;
применяется система доочистки масла.

Некоторые относят факт применения микропроцессора для управления углом опережения зажигания к преимуществам, другие называют его недостатком. Система работает лучше и эффективнее, но отремонтировать этот узел в условиях трассы, когда машина застряла, невозможно.

При этом гидрокомпенсация теплового зазора в клапанах привела к снижению затрат на содержание Газели. Так что посещать автосервис с целью отрегулировать клапаны, как это происходило раньше, теперь не требуется.

Это откровенно неплохой мотор, который отлично подходит для автомобиля Газель. Из его технических характеристик выделим следующие:

степень сжатия составляет 9,4;
рабочий объём 2,4 литра;
крутящий момент достигает 211 Нм;
мотор выдаёт 152 лошадиные силы мощности.

С таким двигателем Газель уверенно чувствует себя в пределах города и на трассе. Если использовать подходящие и соответствующие требованиям моторные масла, удастся минимизировать загрязнение мотора, уменьшить трение между контактирующими поверхностями и продлить срок службы силового агрегата.

Перечень модификаций ДВС

Изначально мотор проектировался инжекторным, поэтому версия 4062.10 считается базовой. Необходимость в карбюраторных модификациях 4061.10 и 4063.10 возникла позже. Их устанавливали на Газель, поэтому сохранив объемы камер сгорания, нужно было снизить эксплуатационные расходы владельца. Для этого руководство ЗМЗ снизило степень сжатия, чтобы перевести моторы на более дешевое топливо А-76.

Версии мотора ЗМЗ 406 отличаются камерами сгорания

С моторами 4061 и 4063 произведена обратная модернизация:

снижена мощность и крутящий момент;
обороты ХХ стали 750 мин-1 вместо 800 мин-1;
максимальный крутящий момент достигается на 3500 оборотах, а не на 4000.

Неисправности и ремонт двигателя ВолгаГазель ЗМЗ-406

Двигатель ЗМЗ-406 преемник традиционного ЗМЗ-402. полностью новый мотор (пусть и изготовлен с оглядкой на Saab B-234), в новеньком металлическом блоке, с верхним расположением распредвалов, последних сейчас два и, соответственно, мотор 16 клапанный. На 406-м появились гидрокомпенсаторы и возня с неизменной регулировкой клапанов для вас не угрожает. В приводе ГРМ употребляется цепь, которая просит подмены раз в 100.000 км, на самом деле же, прогуливается более 200тыс. а время от времени и до 100 не доезжает, потому раз в 50 тыс км необходимо держать под контролем состояние цепи, успокоителей и гидронатяжителей, натяжители, обычно, очень низкого свойства. Невзирая на то, что мотор обычный, без изменяемых фаз газораспределения и иных современных технологий, для ГАЗа, это большой прогресс, по отношению к 402-му движку.

Модификации мотора ЗМЗ 406:

1. ЗМЗ 4061.10 — карбюраторный движок, СЖ 8 под 76-й бензин. Гидроусилитель руля ремонт своими руками фольксваген пассат в5 ремонт насоса гур. Употребляется на Газелях. 2. ЗМЗ 4062.10 — инжекторный движок. Основная модификация, употребляется на Волгах и Газелях. 3. ЗМЗ 4063.10 — карбюраторный движок, СЖ 9.3 под 92-й бензин. Употребляется на Газелях.

Неисправности движков ЗМЗ 406

1. Ремонт рулевой рейки ниссан альмера n16 своими руками видео. Гидронатяжители цепи ГРМ. Он имеет свойство заклинивать, вследствии чего не обеспечивается отсутствие колебаний, появляется шум цепи, с следующим разрушением ботинка, перескакиванием цепи, может быть даже ее разрушение. В этом случае у ЗМЗ-406 есть преимущество, он не гнет клапана. 2. Перегрев ЗМЗ-406. Нередкая неувязка, обычно повинет термостат и забитый радиатор, проверьте еще количество охлаждающей воды, если все в порядке, тогда отыскиваете воздушные пробки в охлаждающей системе. 3. Высочайший расход масла. Обычно дело в маслосъемных кольцах и сальниках клапанов. 2-ая причина это лабиринтный маслоотражатель с резиновыми трубками для маслоотвода, если меж крышкой клапанов и пластинкой лабиринта есть щель, то тут и уходит масло. Крышка снимается, промазывается герметиком и заморочек нет. 4. Провалы тяги, неравномерный ХХ, все это умирающие катушки зажигания. На ЗМЗ-406 это нередкость, меняйте и мотор полетит. 5. Стук в движке. Обычно в 406-ом стучат гидрокомпенсаторы и просятся на смену, прогуливаются они, приблизительно, 50.000 км. Если же не они, тогда вариантов масса, от поршневых пальцев, до поршней, шатунных вкладышей и т.д. вскрытие покажет. 6. Движок троит. Смотрите свечки, катушки, меряйте компрессию. 7. ЗМЗ 406 глохнет. Дело, в большинстве случаев, в ВВ проводах, датчике коленвала или РХХ, инспектируйте.

Не считая того, повсевременно глючат датчики, электроника низкого свойства, случаются препядствия с бензонасосом, ну и в общем, низкое качество сборки, свойственное для русских моторов, не обошло и 406 движок. Заменить замок зажигания своими руками ремонт датчика на гранате опель зафира. Невзирая на это, ЗМЗ 406 это огромный шаг вперед, по сопоставлению с ЗМЗ-402, конструкции середины 50-тых, мотор стал более современным, ресурс никуда не делся и по прежнему, при адекватном обслуживании, своевременном подмене масла и размеренной манере вождения, может превысить 300 тыс.км. В 2000 году, на базе ЗМЗ-406 был разработан движок ЗМЗ-405. а попозже появился 2.7 литровый ЗМЗ-409, о нем отдельная статья.

Технические отличия

Электропроводка Газель 406 под Микас 7.1

Выработавший свой ресурс силовой агрегат подвергают замене, нередко отдавая предпочтение более современным версиям.

Конструктивно все встает на заводские посадочные места, а отличия, например от Газели бизнес проявляются только в схеме электрической проводки по месту расположения оборудования:

Другая форма соединительных колодок;
Иная схема подключения приборов;
Другой вольтаж.

Система питания

Оставляя в прошлом карбюратор, замена силового агрегата неизбежно влечет за собой и замену системы питания:

Устанавливается новый бензобак, поскольку инжектор должен сбрасывать излишки топлива обратно, а старая конструкция бака для этого не пригодна;
Заменяется бензомагистраль (прокладывается обратная + видоизменяется подключение подающей);
Работа форсунок регулируется с помощью соединительной проводки.

Система охлаждения

Новый инжекторный двигатель ЗМЗ-406 более требователен к системе охлаждения, поэтому во время установки нового силового агрегата:

Устанавливается электровентилятор на радиатор охлаждения;
Осуществляется замена жгута проводки моторного отсека.

Система управления впрыском топлива

Блок управления Микас, подключаемый в подкапотном пространстве

Не стоит забывать, что система питания инжекторного двигателя управляется электронным блоком, который также нуждается в подключении к штатной электросети автомобиля. Соответственно, на Газель 406 электропроводка иная, чем на старых версиях автомобиля с моторами серии 402, и подлежит обязательной замене.

Недостатки карбюратора

Если сравнивать 406 двигатель (карбюратор) и его инжекторного родственника, то первый заметно проиграет по мощности и производительности. Все дело в карбюраторной системе питания. В этом случае горючее попадает в цилиндры не принудительным образом, а по мере того, как растут обороты. Именно поэтому в таких агрегатах меньшие характеристики мощности и разгона, нежели у их инжекторных аналогов. На таких ДВС питание поступает по принудительной схеме. При этом доза впрыска максимально точная. Она рассчитывается электроникой. И здесь топливо попадет непосредственно в цилиндры. Если максимально резко заставить открыться дроссельную заслонку, то смесь не станет бедней, как было бы с карбюратором. Это позволяет говорить о лучших динамических качествах.

Кроме этого, 406 двигатель (карбюратор), как считают водители и владельцы, — это экономичность. В этом случае очень трудно отрегулировать точную дозировку горючего. Многие всерьез уверены, что это практически невозможно. В различных режимах в агрегат будет подана различная смесь горючего и воздуха. Это поведет за собой снижение мощности и повышенный расход.

Однако, несмотря на все отрицательные качества, данный двигатель имеет и преимущества. Это надежность работы карбюратора. Максимум, что может с ним случиться, — засорение. Так, не составит никакого труда разобрать и прочистить жиклеры, где бы ни находился автомобиль.
