Подключение фаркопа от а до я: пособие для начинающего автолюбителя

Распиновка розетки прицепа легкового автомобиля

Подключение фаркопа (грузового прицепа авто) – простая процедура. Подсоединить прицеп к машине действительно несложно, но подключение электрики к прицепу уже может вызывать затруднения.

В таких случаях понадобится схема подключения розетки фаркопа. А их есть несколько типов разъемов:

• cемиконтактные (7 pin) разъемы европейского типа;
• семиконтактные (7 pin) разъемы американского типа;
• тринадцатиконтактные разъемы (13 pin);
• специальные разъемы.

Наиболее распространенные виды розеток имеют 7 и 13 контактов. На территории России обычно применяют 7-контактные устройства, а 13-контактные розетки можно увидеть на многих авто из Европы и США. Разница заключается в применении дополнительных контактов, необходимых для активации противотуманных фар и другой электрической начинки домов-прицепов, пользующихся популярностью за рубежом.

Принятые во всем мире правила предусматривают установку на прицепы для легковых машин сигналов поворота влево/вправо, а также стопа. Схема подключения розетки прицепа легкового автомобиля зависит не только от количества контактов, но и от стандарта страны, поэтому прицеп с европейской разводкой не получится без переделки присоединить к розетке с российской разводкой. Если установить его без переделки, то правые габариты БТС не будут гореть.

Схемы прямого подключения

Если фаркоп и прицеп легкового (да и грузового) автомобиля оснащены соответствующими разъемами — то принципиальная электрическая схема подключения вообще не понадобится, так как надо лишь вставить розетку в гнездо.

Распиновка 7 контактной розетки прицепа Евро и РФ

1. Поворотник левой стороны.
2. Лампа заднего хода.
3. Земля.
4. Поворотник правой стороны.
5. Подсветка номера и правый габаритный фонарь.
6. Лампы стоп-сигнала.
7. Правый габаритный фонарь.

Распиновка 7 контактной розетки прицепа США

Особенностью разъема является наличие контакта заднего хода и отсутствие разделения по правому и левому ряду габаритных огней. В некоторых моделях американских автомобилей отсутствует разделение габаритных огней и стоп-сигналов (они идут по одному проводу).

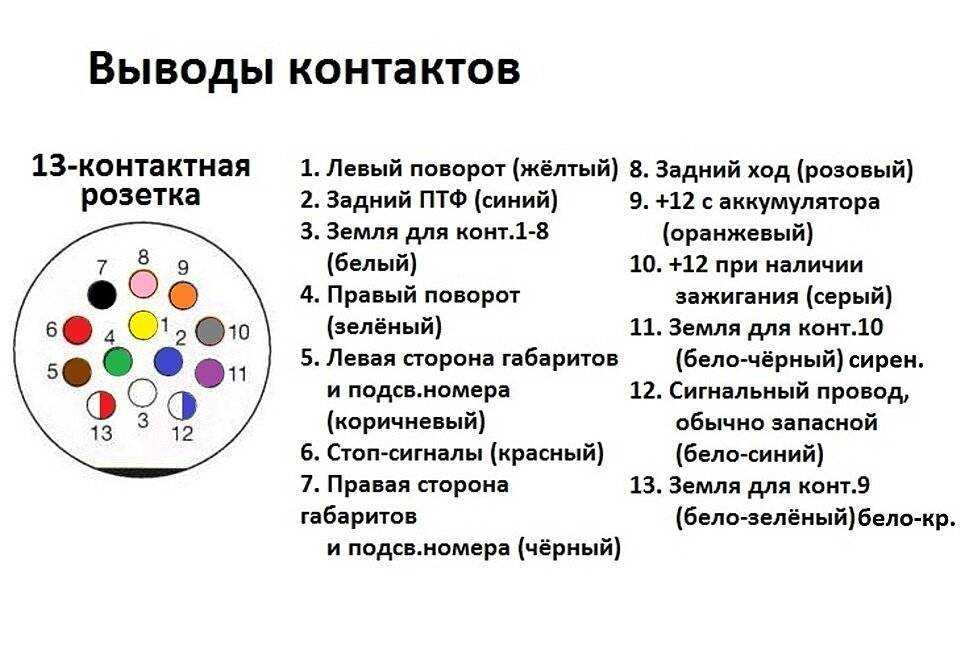

Схема распиновка 13 контактной розетки

1. Поворотник левой стороны.
2. Задний противотуманный фонарь.
3. Земля для клемм с 1 по 8.
4. Поворотник правой стороны.
5. Левая сторона габаритов и подсветки номера.
6. Лампа стоп-сигнала.
7. Правая сторона габаритов и подсветки номера.
8. Лампа заднего хода.
9. Постоянное напряжение 12 вольт 35 ампер.
10. Напряжение 12 вольт 35 ампер, подаваемое после включения зажигания.
11. Земля для клеммы.
12. Сигнальный провод.
13. Земля для клеммы 9.

Когда автомобиль не оснащен современным электронным блоком управления. Благодаря этому электрические провода можно напрямую соединить с существующими электрическими цепями. То есть, провода, которые идут с разъема подключаются к тем, что соединены с задней светотехникой.

На какие автомобили надо устанавливать блок согласования

Для большинства моделей автомобилей смарт коннект – обязательное устройство при установке фаркопа. К таковым относятся Audi, Fiat, Peugeot, Skoda, Volkswagen, Ford, BMW и многие другие.

Читать далее: Инструкция по установке, подключению и регулировке противотуманок на lada priora

А4, A3, А6, A8, О7, TТ, Аllroad

1, 3, 5, 6, 7, х3, x5, х6

Sebring, РТ Сruiser, Voyаger

C-max, S-max, Мondeo

Caliber, Nitro

Практически все модели с 2005 года

Все модели с 2004 года

Astra Н, Vectra С, Zafira, Corsa

C30, S40, S60, V70, V50, ХC70, S80, ХC90

Octavia2, Yeti, Fabia

Вoxer

Сaddy new, Passat 6, Golf5, Jetta new, Т5, Toureg, Тouran, Тiguan new

У вас обычная машина без «компьютерных мозгов»? Тогда самое время узнать, что электрические цепи испытывают двойную нагрузку, обеспечивая включение дополнительных огней. Результат – преждевременный износ электропроводки, сгоревшие предохранители и реле. Покупка блока согласования для фаркопа предотвратит дорогостоящий ремонт электросистемы.

Модуль согласования необходимо устанавливать на автомобили, оснащенные слудующими системами:1.Система электронного контроля с переменным напряжением.2.Автомобиль с мультиплексной проводкой.3.Система CAN BUS data ( с бортовым компьютером)4.Система CHECK CONTROL5.Cистема обнаружения перегоревших ламп (SFL)6.Система питания освещения с маленьким напряжением.7.Светодиодная система освещения.

В автомобилях оснащенных такими системами прямое подключение обычной розетки для ТСУ приведет к повреждению автомобиля. Установка модуля смарт коннект позволяет исключить дополнительную нагрузку на электрическую сеть автомобиля и стабилизирует напряжение сети.Коннектор устойчив к скачкам напряжения и короткому замыканию, так как подключается непосредственно к аккумулятору автомобиля через предохранитель на 15 А.

Блок согласования также обеспечивает:

• переключение противотуманной фары на прицеп;
• контроль указателей поворота на прицепе;
• отключение парктроников при присоединении прицепа;
• зарядку аккамулятора на прицепе.

Модули согласования с расширенными возможностями имеют ряд дополнительных функций:- тест подключения прицепа;- PARK SENSOR;- ALARM INFO;- функция управления левым фонарем габаритных огней;- функция координации левой противотуманной фары.

• Тест подключения прицепа — проверка состояния электрического оснащения прицепа: после его подключения поочередно загораются все лампочки и Вы можете убедиться в том, что все в порядке.
• Функция Park Sensor предназназначена для блокировки датчиков парковки у автомобиля с системой Parktronic, так как при движении задним ходом прицеп воспринимается ею как препятствие.
• Функция Alarm Info предоставляет возможность подключения прицепа к автосигнализации автомобиля для защиты его от угона. В охранном режиме при отсоединении прицепа от автомобиля срабатывает сигнализация.
• Функция управления левым фонарем габаритных огней предназначена для однонитевой лампы, выполняющей одновременно функцию габаритного и противотуманного освещения, а также габаритного и стоп-сигнала.
• Управление левой фарой противотуманного света — это функция, которая обеспечивает возможность регуляции интенсивности свечения противотуманных фар и предотвращает ослепление водителя светом, который отражается от передней части прицепа.

Модуль согласования используется в обязательном порядке на:

1. Audi: А4, А3, А6, А8, Q7, ТТ, Allroad.
2. BMW: 1, 3, 5, 6, 7, х3, х5, х6.
3. Chrysler: 300C, Sebring, PT Cruiser, Voyager.
4. CITROEN: C3 Picasso, C4, C4 Picasso, C4 Grand Picasso, C5, Berlingo,C-Crosser, Jumper, Jumpy.
5. Dodge: Caliber, Nitro.
6. Fiat: Ducato, Linea, Grande Punto, Scudo.
7. Ford: С-max, S-max, Galaxy, Mondeo.
8. Jeep: Grand Cherokee, Commander, Liberty.
9. KIA: Sorento, Soul, Carnival.
10. Land Rover: Freelander, Range Rover с 2004 года все модели.
11. Mazda 6.
12. Mersedes: все модели с 2005 года (GLK, Sprinter, W164, W169, W212, W203, S203, W204, S204, W211, S211, W245, Viano, Vito).
13. Mitsubishi Outlander c 2007.
14. Opel: Agila, Astra H, Vectra C, Zafira, Corsa, Insignia.
15. Peugeot: 3008, 407, 4007, 508, 5008, Bipper, Boxer, Expert, Parthner.
16. Porsche Cayenne c 2003 г.
17. Seat: Alhambra, Altea, Leon, Toledo.
18. Skoda: Fabia, Octavia 2, Superb, Yeti.
19. Subaru: Forester c 2008, Legacy Outback c 2009.
20. Suzuki Splash c 2008.
21. Toyota RAV-4 c 2013.
22. Volkswagen: Amarok c 2010, Caddy new, Passat 6, Golf 5, Golf Plus c 2005, Jetta new, Т5, Tiguan c 2007, Toureg, Тouran.
23. Volvo: С30, S40, S60, V70, V50, XC70, S80, XC60, XC90.

Читать далее: Новый Ауди Q5 2020 фото цена видео тест-драйв модели дата выхода кроссовера КУ 5 в России

и некоторые других моделях.

Что дает установка блока

Установив БСФ, вы получите:

• слаженную работу электронного блока управления машины и автоприцепа;
• возможность осуществлять контроль над поворотниками прицепа;
• управление противотуманками прицепного ТС;
• возможность отключения парктроника при подключении прицепа;
• устойчивость электрики машины к скачкам напряжения;
• полноценную защиту от короткого замыкания.

Остается только убедиться, что для подключения прицепного устройства на машину вам действительно нужен блок согласования. Для этого просто пройдитесь по нескольким пунктам.

Вам понадобится Смарт-Коннект, если:

Вы провели внешний осмотр машины и обнаружили на ней светодиоды в задней оптике. Это в 90% случаев говорит о том, что БСФ вам придется покупать;
Вы почитали инструкцию к автомобилю. Там могут встречаться такие понятия как SFL или Cunbus, к примеру

Это тоже указывает на необходимость наличия блока;
Вы обратили внимание на приборную панель и дисплей вашего БК. Если там присутствуют данные о приборах внешнего освещения и текущем уровне разных рабочих автожидкостей, то тогда СБФ нужен;
Вы позвонили своему официальному дилеру и проконсультировались по этому вопросу

Грамотное решение, позволяющие получить точный и грамотный ответ. Конечно, если консультант имеет соответствующий уровень осведомленности.

А теперь поговорим о с вами о том, как же работает данное устройство.

Универсальный электрокомплект — UniKit

<font>Модули серии Unikit (Baltex) предназначены для подключения и совмещения электрокомплекта фаркопа с электроникой  автомобиля. </font>

Достоинства:

• <font>В отличии от обычного электрокомплекта, при подключении модуля UniKit с проводов задних фонарей снимается только сигнал, а питание самого модуля и прицепа осуществляется от аккумулятора автомобиля при помощи силового кабеля. При коротком замыкании, погружении в воду светотехники прицепного оборудования замене подлежит только предохранитель модуля, находящийся в легкодоступном месте. При этом проводка и предохранители автомобиля не страдают.</font>
• <font>Во многих современных автомобилях, </font><font>в таких как Opel Zafira, Volkswagen Tiguan, Seat Toledo, Seat Altea XL и т.д.,</font><font> используются однонитевые лампы, в которых, в отличие от двухконтактных ламп, разные сигналы, например сигнал габарита и стопа, идут по одному проводу. Модуль UniKit по подаваемому напряжению различает сигнал, который необходимо подать прицепу, что обеспечивает корректную работу светотехники прицепа.</font>
• <font>Модуль UniKit просто незаменим при подключении электрокомплекта фаркопа в автомобилях, оснащенных Led (светодиодными) фонарями (</font><font>Volkswagen B6, Volkswagen Jetta и т.д.</font><font>), поскольку подключение обычного электрокомплекта невозможно, т.к. токи, идущие к задним фонарям</font><font>, очень слабы.</font>
• <font> Это недорогой и надежный </font><font>способ заменить </font><font>оригинальный электрокомплект.</font>

Обслуживание

Техническое обслуживание ТСУ заключается в периодическом осмотре, подтяжке болтовых соединений, проверке геометрических параметров сцепного шара.

Периодичность технического обслуживания ТСУ проводить совместно с техническим обслуживанием автомобиля.

Напомним, ранее мы рассказывали, как самому можно изготовить органайзер в багажнике Lada Vesta.

Ключевые слова: аксессуары лада веста | багажник лада веста

8

Обнаружили ошибку? Выделите ее и нажмите Ctrl+Enter..

Производство Lada Vesta остановлено, отгрузка автомобилей дилерам прекращена

Устранение дребезга боковых стекол на Лада Гранта, Калина и Приора

Большой седан ВАЗ 2116 — прародитель Lada Vesta?

АвтоВАЗ рассказал про специальные и коммерческие автомобили LADA

Делаем блок согласования своими руками

Смарт-коннектор – это довольно простое устройство, которое вполне может изготовить любой автолюбитель, смыслящий в электронике и умеющий паять.

Для этого потребуются:

• Плата (на нее в дальнейшем устанавливаются диоды и реле).
• 5 диодов (или столько, сколько вам потребуется).
• 5 реле (их количество должно совпадать с количеством реле).
• Коробка или любой корпус, в который будет установлено устройство.

Далее, можно приступить в непосредственной сборке коннектора:

• Монтируйте диоды на плату.
• Установите на нее реле.
• Подсоедините кабели, используя схему, указанную ниже.
• Поместите готовый коннектор в корпус.
• Готово.

После этого остается только подсоединить блок согласования по обычной типовой схеме.

Фаркоп на легковом автомобиле в 2021 году — штрафы и новые правила

Перед продажей авто нужно убедиться в правильности установки прицепного устройства и наличии регистрации (при необходимости). Если нарушения вскроются, можно получить штраф и потерять покупателя. В случае монтажа самодельного устройства, не соответствующего каталогу запчастей, перед продажей его лучше снять.

Потенциальному покупателю также следует обратить внимание на ТСУ – он должен убедиться в законности размещения фаркопа. Приобретение тягово-сцепного устройства оправдано в случае, если оно имеет паспорт и сертификат, отвечает требованиям безопасности, а автомобиль подготовлен для его монтажа. При необходимости фаркоп следует регистрировать в ГИБДД, В иных случаях его установка может повлечь проблемы и штрафные санкции

При необходимости фаркоп следует регистрировать в ГИБДД, В иных случаях его установка может повлечь проблемы и штрафные санкции

Приобретение тягово-сцепного устройства оправдано в случае, если оно имеет паспорт и сертификат, отвечает требованиям безопасности, а автомобиль подготовлен для его монтажа. При необходимости фаркоп следует регистрировать в ГИБДД, В иных случаях его установка может повлечь проблемы и штрафные санкции.

Когда нужно регистрировать изменения, а когда в этом нет необходимости, можно понять, если обратиться к Техническому регламенту Таможенного союза ТР ТС 018/2011 «О безопасности колесных транспортных средств» II.Определения.

Внесение изменений в конструкцию транспортного средства — исключение предусмотренных или установка не предусмотренных конструкцией конкретного транспортного средства составных частей и предметов оборудования, выполненные после выпуска транспортного средства в обращение и влияющие на безопасность дорожного движения.

ТР ТС 018/2011 «О безопасности колесных транспортных средств».

Каждый автомобиль представляет собой сложную взаимосвязь узлов и механизмов, которые разработаны производителем и предусмотрены для установки. Поэтому, если вы удаляете из конструкции вашего авто какую-либо предусмотренную деталь, устанавливаете не разрешенную документацией завода запчасть — это необходимо официально оформлять.

Следовательно, регистрация установки фаркопа в ГИБДД в 2022 году будет обязательной, если данное тягово-сцепное устройство (ТСУ) не предусмотрено технической документацией транспорта.

Обойтись без штрафа при отсутствии регистрации на фаркоп возможно в следующих случаях:

• Отсутствие нарушений ПДД в течение года, в этом случае инспектор может ограничиться предупреждением;

• эксплуатация съёмной модели ТСУ;

• если наличие прицепа предусмотрено изготовителем;

• используемый фаркоп сертифицирован для вашей машины.

Если вы планируете купить фаркоп, тогда необходимо еще раз полностью прочитать паспорт вашего автомобиля.

• Если в руководстве по эксплуатации автомобиля указана возможность установки ТСУ и буксировки им прицепа, тогда производитель ТС не запрещает установку фаркопа на ваш автомобиль, соответственно это не будет являться изменением конструкции авто. В таком случае регистрировать ТСУ вам не придется. Положите в машину документы на фаркоп и показывайте их сотрудникам ГИБДД при необходимости.





















• Если возможность установки фаркопа не указана в паспорте вашего автомобиля, тогда все изменения в конструкцию ТС, внесенные доукомплектацией авто ТСУ, должны быть зарегистрированы.

Необходимо найти фаркоп, который подходит именно под ваш автомобиль. Заранее запросить у продавца наличие всех необходимых документов. При отсутствии требуемых бумаг следует обратиться к другому поставщику.

Также необходимо найти специализированный центр, где специалисты установят ТСУ на ваше авто. Здесь вы также можете получить дополнительную информацию касательно регистрации фаркопа, если таковая потребуется, а также сопроводительных документов на ТСУ.

В данной ситуации может быть несколько вариантов:

• ТСУ установлен, но регистрация не пройдена. Если вы все-таки хотите ездить по дорогам спокойно, следует взять несколько отгулов на работе и пройти всю процедуру регистрации. При этом проверьте наличие у вас всего списка документов, приведенного выше.

• Вы покупаете б/у автомобиль уже с ТСУ. Заранее договоритесь с собственником, чтобы он вам передал весь пакет документов. В противном случае законопослушный сотрудник ГИБДД потребует демонтировать фаркоп перед регистрацией автомобиля.

• Вы покупаете новый автомобиль с фаркопом. Узнайте продавца сразу, насколько законна установка фаркопа на данную модель – это в дальнейшем может сильно облегчить вам жизнь.

Распиновка розетки фаркопа на 7 pin

Распиновка розетки прицепа (от англ. pin – «вывод, ножка») – это схема разводки электрических разъемов, необходимая для самостоятельного подключения автоприцепа к автомобилю. Подключение требуется для обеспечения безопасной эксплуатации несамоходной прицепной техники. Соединение происходит с использованием розетки (расположена у фаркопа) и соответствующего штекера, подключенного к проводке прицепа. Используя соединительные разъёмы, можно объединить электрические схемы технических средств: электрический ток, подаваемый от автомашины, будет задействовать поворотные сигналы, габаритные огни и подсветку номерного знака автоприцепа. Также может потребоваться смарт-коннект, согласующий работу проводки автомобиля с прицепом (на некоторых современных автомобилях с электронными схемами управления).

Схема подключения розетки 7 к 7

Наиболее распространённая на данный момент схема подключения с «вилкой» на 7 контактов («европейский» разъем). Она применяется при подсоединении большинства прицепов для легковых машин. Схема подключения изображена ниже:

Обратите внимание: приемная и ответная часть устройства имеют гнезда обоих типов («папа» и «мама»). Такое решение – залог безопасности при соединении круглого разъема в условиях плохой видимости: взаимное расположение гнезд исключает вероятность их неверного соединения или коротких замыканий

Разъемы продаются в любых автомагазинах, а для их подсоединения используют медные многожильные кабели с различными цветами проводов

Для безопасной и длительной эксплуатации контакты рекомендовано промазать солидолом или литолом, а место ввода кабеля в розетку обработать герметиком

Разъемы продаются в любых автомагазинах, а для их подсоединения используют медные многожильные кабели с различными цветами проводов. Для безопасной и длительной эксплуатации контакты рекомендовано промазать солидолом или литолом, а место ввода кабеля в розетку обработать герметиком.

Распиновка розетки фаркопа 7 пин в легковых автоприцепах

Для синхронизации световых сигналов необходима распиновка розетки прицепа 7 пин и ее подключение к электропроводке машины. Оптимальные места для расположения розетки – технологические проемы для смены ламп (в них есть доступ к колодкам). Если на фаркопе установлен подрозетник, на который выведены все сигналы, достаточно купить «вилку» на 7 контактов, соединив в соответствии со схемой разъема, обозначенной в руководстве по эксплуатации. Указанный метод называется штатным. В противном случае используют универсальный способ подключения: проводку подсоединяют прямо к сигнальным цепям при отсутствии в автомобиле бортового компьютера. Провода, идущие от разъема, соединяют с электроцепями задних фонарей.

Универсальный метод подключения разъема прицепа и распиновки

Для подключения универсальным способом, используя разъем фаркопа, поочередно соединяют провод левого поворотного сигнала машины с левым поворотником прицепа, задний противотуманный огонь авто и противотуманку прицепной техники и т.д. Внимательно изучите схему проводки машины, чтобы безошибочно найти нужные цепи (для проверки используйте тестер).

Подключая провода через разъем фаркопа, примените обжимные клипсы или спаяйте провода, предварительно зачистив изоляцию. Для подключения к машине с бортовым компьютером необходима не только вилка прицепа 7 pin, но и блок согласования – устройство, подключаемое к бортовой схеме и не воспринимаемое компьютером. Даже при увеличенном потреблении тока ввиду работы светового оборудования автоприцепа бортовой компьютер не будет сигнализировать о неисправностях.

Распиновка 7-контактной розетки прицепа: важные особенности

Упрощенная схема подключения розетки 7 к 7 предполагает самостоятельное определение трассировки проводов, а наибольшую трудность вызывает определение места включения соответственных проводников. Настоятельно не рекомендуется делать это наугад, последовательно соединяя разъемные контакты автоприцепа с индикаторной лампой – при наличии цифровых схем управления световыми приборами такой метод небезопасен.

Перед подключением проверьте электронные цепи в разъеме прицепа на предмет отгнившей проводки в зоне паек и контактов, на короткие замыкания на участках трущихся элементов. После этого составьте схему трассировки с обозначением цветов, способов и мест соединения проводов. Если электрические соединения расположены вне салона, их следует покрыть термоусаживаемым кембриком (специальным изолятором), а по завершении работ проверить электросвязи мультиметром, удостоверившись в отсутствии замыканий.

Принцип работы

Электрику автофаркопа и БСФ нужно подключать обязательно параллельно, используя обжимные качественные клипсы. Учтите, что подключение осуществляется непосредственно к согласовательному блоку, а не через розетку вашего автомобильного фаркопа.

Подключается БСФ к аккумуляторной батарее или питающей проводке. При этом принцип его работы будет заключаться в следующем:

• смарт-коннект принимает от системы бортового компьютера соответствующую информацию;
• согласовательный блок передает равномерную и дозированную нагрузку на необходимые потребители, то есть световое оборудование прицепа.

Тут нужно дополнить одним важным моментом. Нельзя брать универсальный БСФ, если в машине присутствует так называемый режим буксировки автоприцепа.

Здесь для подключения тягово-сцепного устройства к прицепному ТС (соединение фаркопа и прицепа, проще говоря) потребуется оригинальный блок. В противном случае автомобиль не сможет с помощью своего ЭБУ осуществлять управление и контроль над электрооборудованием прицепа.

Из востребованных моделей блоков пользователи отмечают следующие:

• Flash-Fa Pro;
• Bosal (Бозал);
• Artway SC100.

Их цена приемлемая, то есть серьезных затрат на эксплуатацию автоприцепа не потребуется. Зная артикул товара, без проблем закажете с доставкой через Интернет. Способ покупки уже выбирайте сами. Главное, чтобы БСФ подходил вашей модели автомобиля.

Комплектация

Герметик для шин: для чего он нужен, какие бывают

БСФ имеет встроенную систему защиты, с помощью которой удается обезопасить электросеть от перенапряжений и коротких замыканий.

При установке блока ваш бортовой компьютер будет функционировать в обычном режиме. То есть он не начнет сообщать о новых подключенных устройствах или выдавать какие-то ошибки.

Выбирая себе устройство Смарт Коннект, обратите внимание на его комплектацию. Она может быть:

• базовой;
• расширенной.

Особой и острой потребности в расширенной комплектации нет, да и стоит она дороже. Лично я устанавливал более функциональную модель. За это вы получите, помимо основных функций, защиту от угона и контроль над всей электроцепью прицепного транспортного средства.

Нужна ли регистрация фаркопа в ГИБДД в 2023 году?

Регистрировать фаркоп или нет в 2023 году – зависит от наличия разрешающих документов и самого тягово-сцепного устройства. Регистрация ТСУ в ГИБДД не потребуется, если соблюдена совокупность правил:

• установка фаркопа конструктивно предусмотрена фирмой-производителем, и это указано в руководстве по эксплуатации этой модели машины;
• тягово-сцепное устройство обладает сертификатом соответствия и паспортом (инструкцией по монтажу), сертификат можно предоставлять на проверку в виде заверенной копии.

Регистрация фаркопа в ГИБДД обязательна, если:

• установка приспособления конструктивно не предусмотрена заводом-изготовителем;
• документы на фаркоп отсутствуют или не подлежат восстановлению, в этом случае новое оборудование оформляется в ГИБДД, как внесение изменений в автомобильную конструкцию (требования ТР ТС 018/2011 Технического регламента Таможенного союза).

Самовольное крепление устройства на автомобиль является конструктивным изменением и, в момент эксплуатации, может представлять опасность как для водителя, так и для прочих участников дорожного движения. Именно поэтому нужно согласовать установку фаркопа в 2023 году с ГИБДД, а в отдельных случаях провести автотехническую экспертизу.
