Ось для легкового прицепа: виды, как сделать своими руками

Введение

Естественно, автомобиль автомобилю рознь, и бывают достаточно вместительные авто, но сегодня речь идет об автомобилях именно среднего класса, которые, увы, не могут похвастаться особой вместительностью даже для пассажиров, что уж тут говорить о багажнике. Тем более таких автомобилей на дорогах восточной Европы подавляющее количество.

Никто не отменял грузовое такси, куда может поместиться много вещей, но цены на такие перевозки не маленькие, а если нужно перевезти груз на большое расстояние, то это может сильно ударить по карману. Но что делать, если вам необходимо многократно перевозить грузы, к примеру, на дачу или по работе?

Самодельный автоприцеп является наилучшим решением проблемы с недостатком вместительности. Понятно здесь одно, что такое средство передвижения сделает каждого водителя более независимым, и позволит перевозить разнообразные грузы намного быстрее и выгоднее.

Изначально у каждого имеется выбор: купить новый автоприцеп или сделать легковой прицеп своими руками. Что касается первого варианта, то здесь в общем все просто. Экономятся усилия, и время на оформление, но, увы, не денежные средства. Но сегодня мы постараемся понять, как сделать прицеп для авто именно самостоятельно.

Чтобы сделать самодельный прицеп необходимы некоторые инструменты, а также материалы, которые советуется подготовить заранее, чтобы потом не потерять время.

Сварка рамы

• Разложите лонжероны, траверсы и поперечины на ровной поверхности.
• Сварите их, придерживаясь размеров.
• Переверните конструкцию и приварите кронштейны крепления передних концов рессор к лонжеронам. Делать это нужно так, чтобы от середины балки установленного моста до задних краев лонжеронов было около 950 мм.
• Сварите дышло и прикрепите к нему ТСУ.
• Привинтите передние концы рессор к кронштейнам, а задние через серьги к лонжеронам.
• Установите на оси ступицы, а на них колеса.
• Поставьте прицеп на колеса.
• Зафиксируйте ТСУ на шаре фаркопа авто.
• Подкатите прицеп к дышлу.
• Сложите лучи дышла внахлест с лонжеронами. Зафиксируйте совмещение струбцинами.
• Снимите ТСУ с крюка, откатите прицеп от машины и проварите соединение дышла с лонжеронами.

Финишные операции

Обшейте борта листовым железом. Пол сделайте, прикрепив фанеру к поперечинам саморезами с потайными шляпками. Крылья вырежьте из листового железа и прикрепите их к бортам на кронштейнах. Загрунтуйте и окрасьте конструкцию. Прикрепите фонари и проведите проводку. Из цепи или троса изготовьте страховку ТСУ. Только после этого можно приступать к регистрации.

YORUMLAR • 25

Здравствуйте. Всё сделано супер. Только есть вопросы. Есть ли внутри этой трубы целая (единая) ось, соединяющая оба колеса? Если она есть то как она поведёт себя при поворотах ? Ведь при поворотах путь колёс бывает разный .

а замем ступицам ось ?

С рессорами самосвал не сделаешь .

Мне пока не нужен.

А можете сказать,изготавливая прицеп.как по месту рамы ось должна располагаться?

здесь тоже чувак самодельную ось сделал для прицепа trclips.com/video/T0jJxCMUmc8/video.html

Бля, взял все мои мысли и рассказал. Тока не полуось а ось)))И как ровно приварить -то. )))

Я знаю про конструктор ,у нас он стоит 13 000. но мне пока он не нужен . а как ровно приварить, всегда варю на глаз. так что учить не буду .извини .

Так мне прицеп нужен будет весной 2020, если доживу))))). У мня и фаркопа-то нет ещё)))Как ровно приварить-то?Я тебе про регистрацию отписал, купи конструктор- раму с доками и регистрируй цена вопроса

Твои мысли только до тебя дошли . а ОСЬ )))) уже как почти три года .запаздываешь с мыслями друг . ))))

подскажите пожалуйста полность внутренний и наружний диаметр трубы

57 труба толстостенная , а точный размер ни чего не даст , тяжело найти , особенно в нынешнее время идут все трубы разной толщины и тонкостенные.

Лучше делать ширину между бортами 125см еврокуб и поддоны хорошо станут да и много ещё чего есть размером 120см шифер вроде

гипсокартон осп 1.25

Речь не внятная

Здравствуйте можете кто нибудь подсказать на каком расстоянии колеса расположить на телеге для перевозки тонны

Добрейший денек, сколько примерно нужно времени чтобы сделать прицеп, и по деньгам сколько выходит?

@Самоделки ТУТ благодарствую)

Я думаю прокатит.

@Самоделки ТУТ как думаете, в гаи возможно будет переоформить, тк прицеп оформлен на другова человека, а номера там советские, если переставить таблички так прокатит? Заранее спасибо!

У меня вопрос? Как рессору плотно к балке прижали, в рессоре болт торчит? Если можно поподробнее рассказать и показать.

Вадим,смотри внимательнее на балке приварена проставка а в ней отверстие под болт . на всех мостах так сделано .

Собираем ходовую часть

Для создания удобного водительского кресла много деталей вам не понадобится. Части, которые испытывают большую нагрузку, это поворотник, а также дышло, поэтому их необходимо укрепить ребрами жесткости. Чтобы прикрепить водительское место к мотоблоку – нужен шарнир.

Как говориться «не нужно придумывать велосипед». Отличным вариантом будет конструкция – «труба в трубе». Благодаря такому соединению получается подобие шарнирной системы, благодаря чему колесная база водительского места самостоятельно поворачиваться. Такое соединение снижает вероятность деформации тележки для прицепа.

Устанавливать водительское место к центральной трубе следует на болты, а также шпильки и контргайки. Предварительно выточите в трубе продолговатое отверстие для качественного фиксирования болта, и свободного вращения.

Рессоры, навесы и колеса устанавливают от любых автомобилей и мотоколясок, но в строгом соответствии с предполагаемыми нагрузками. Данные детали желательно приварить к балке, окончания при этом нужно присоединить к лонжерону.

Для дышла зачастую берут трубу сечением (60×30 мм), которую нужно приварить к передней части лонжеронов. Лучи краями необходимо приварить к тяговой сцепке. Таким образом выходит некий аналог заводского варианта дышла.

Немного про ось, подвески и ступицы

Вы можете купить готовую ось, но если вы тут и читаете это, то понимаете, что самодельная ось для прицепа обойдётся гораздо дешевле, вы получите общее представление про работу оси и, возможно, удовольствие.

Сама по себе ось простой элемент подвески, а по факту это труба, которая бывает квадратной или круглой.

Если сравнивать прочность этих двух видов осей (с одинаковой толщиной стенок), то квадратная, естественно, лучше. Однако оси с квадратным сечением в повседневной жизни не используют. Так как они более дорогие, как в покупке/производстве, так и в техобслуживании.

Покупая ось, с ней в наборе идут ступицы, которые зачастую идут с тормозами. Но если вы собираете ось своими руками, то вам придётся их собственноручно соединять с осью. Поэтому вам следует знать, что ступицы бывают двух видов:

• Блочные (более надёжные, долговечные, но и дорогие);
• Ромашковые (они проще, менее надёжны, и, естественно, дешёвые);

Так как при замене ступиц не предусматривается, что вы будете их разбирать, это облегчает техническое обслуживание прицепов. В связи с этим ромашковый вид ступиц пользуется популярностью.

Соединить ступицу с осью можно двумя способами – приварить или прикрепить на болтах.

Сварка ступицы с осью является более надёжным способом, однако если ступица сломается и появится необходимость замены, снять её будет крайне затруднительно.

Подвески бывают двух видов:

• торсионные;
• рессорные;

Торсионные модели более востребованы, что легко объясняется, ведь они:

• долговечны;
• крайне просты в эксплуатации;
• компактны и весят относительно немного;
• также у них нет необходимости в амортизаторах;

Торсионная подвеска жёстко соединяется с рамой. Она состоит из пустой трубы (многоугольной), внутри которой точно такая же, но меньшего диаметра, что по совместительству также является внутренним валом, к нему и крепится колесо. Меньшая труба обкручена резиновыми прокладками (жгутами) так, что всё пустое пространство между трубами заполнено ими.

Торсионные подвески подходят для эксплуатации в городе и на асфальтированных дорогах.

Рессорные подвески жёстче и устойчивее к нагрузкам. Такие подвески подходят для эксплуатации в обычных так и в экстремальных условиях. Недостаток этого типа в том, что он дороже, за ним нужен уход.

Изготовление дышла своими руками

При собственноручном изготовлении следует помнить, что чем меньше его длина, тем лучше прицеп будет реагировать на движение машины. То есть, даже при лёгком боковом перемещении ведущих колёс, он тут же переместится за ними. Рекомендуется делать дышло от 1,5 до 2,5 м, в зависимости от назначения прицепа.

Основной материал — полая закрытая труба (I-образное), либо три трубы с квадратным сечением (V-образное). Перед сваркой выполняется примерка, чтобы сцепка выполнялась точно по оси рамы.

На сцепке устанавливается соединительная муфта, которая выполняет главную функцию дышла — сцепление с автомобилем-тягачом. Выполняется монтаж подобных приспособлений болтами восьмого класса прочности.

Ширина паза желоба соединительной муфты должна быть больше ширины трубы (дышла) не более чем на 5 мм.

Затем конструкция приваривается к раме. Также её следует укрепить уголками.

Когда всё готово остаётся лишь установить страховочный трос. При движении он не должен волочиться по земле.

При формировании такой конструкции рекомендуется использовать трубы с сечением 4 или 5 мм.

Теперь стоит рассмотреть процесс изготовления подробнее:

1. Первым пунктом, естественно, идёт поиск и покупка материалов и инструментов.
2. Расположить трубу по центру (относительно колёс).
3. Далее нужно приварить её к раме, либо поставить на болты, в зависимости от того, делается ли дышло съёмным или нет.
4. При изготовлении V-образного следующим шагом будет сваривание боковых труб с центральной, после обреза их под углом (они должны плотно прилегать к ней).
5. На стыке боковых труб с центральной следует приварить подставку, чтобы соединительная муфта не падала на землю.
6. Поперёк труб привариваются поперечины, укрепляющие конструкцию.
7. Далее устанавливается сама соединительная муфта на болты восьмого класса прочности.
8. Сбор заканчивается покраской изделия для защиты его от коррозии.
9. Последний пункт — укрепляют конструкцию в местах, где это необходимо.

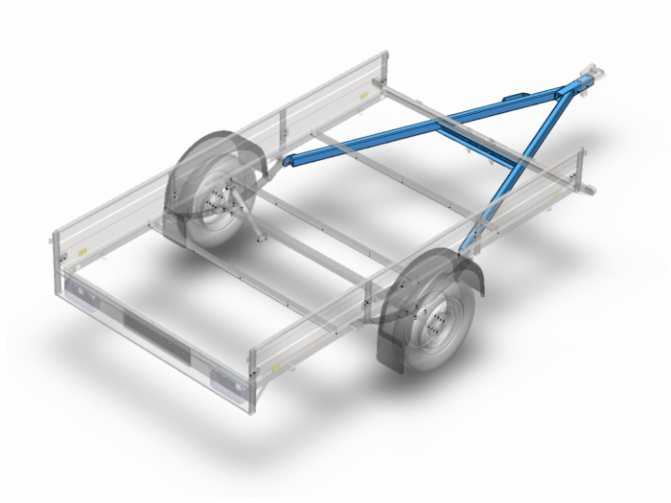

Схема рамы прицепа

Самостоятельная сборка конструкции

Предположим, что у вас уже есть рама прицепа и вы выбрали себе колеса для автоприцепа.

Теперь нужно разобраться, как все это собирается и превращается в полноценную ось как элемент конструкции вашего автомобильного прицепа. Рассмотрим несколько ключевых шагов.

Для начала выбирается сама балка

С круглым или квадратным сечением она будет, не принципиально важно. Главное, чтобы вы взяли соответствующие размеры и использовали металл высокого качества

Иначе подвеска долго не прослужит;
Далее берем ступичную ось, на которую будет устанавливаться уже сама ступица, и соединяем ее с трубой. Как стыковать эти два элемента? Будет идеально, если ступичная ось войдет хотя бы на несколько миллиметров своим выступом внутрь трубы. Тут больше шансов у круглого сечения, нежели квадратного. Далее это все сваривается или соединяется болтами. Поучитесь у Курганских прицепов, если хотите сделать разборную модель. Если же нет, просто качественно приваривайте элементы между собой. Так делается с двух сторон;

• Вот у вас и готова полноценная ось, к которой затем будет монтироваться рессора или торсионка;
• Согласно актуальным правила, ось автоприцепа монтируется на длину, соответствующую 40% от общей длины прицепа с задней стороны;
• Точно сделайте замены, обозначьте место для размещения вашей оси;
• Монтаж лучше выполнять сверху, то есть прицеп придется перевернуть и расположить на ровной поверхности. Убедитесь, что шпиндели свободно свисают и не мешают вам в работе;
• Зачистите участок рамы будущего прицепа, где будете монтировать свою ось. Сделайте замер расстояния между втулками и поделите на две одинаковые части. Не забудьте пометить все маркером на оси;

О регистрации самодельного прицепного ТС

Сделать прицеп самостоятельно по чертежу для машины, считается первым этапом на пути к регистрации и оформлению в ГИБДД. Предстоит ещё потратить много времени и средств для получения нужных документов.

Прицепы выполненные в заводском изготовлении уже имеют все необходимые свидетельства и паспорт, пройдя комплексные испытания и исследования в проверочной лаборатории. Такое же исследование предстоит выполнить и для прицепа к любому автомобилю, касается и прицепа для УАЗа своими руками сделанный и для лодки и специальной техники.

При проведении оформления необходимо выполнить следующие мероприятия:

• Произвести фото снимки с разных сторон и распечатать, подготовить описание прицепного транспортного средства.
• Необходимо будет предъявить все чеки на материалы и затраченные услуги, сертификаты на материалы и комплектующие изделия.
• Нужно обратиться в отделение ГИБДД с заявлением на выполнение экспертизы, проведение испытаний прицепа и получить направление в лабораторию.
• В лаборатории следует представить описание прицепного транспортного средства, фотографий, предъявить чеки и сертификаты на изделия и материалы. Цель, выяснить соответствие транспортного средства действующим техническим требованиям. Может быть, что на прицеп выдадут акт о несоответствии при не прохождении испытаний.
• При положительном результате проведённой экспертизы выдаётся соответствующее заключение в виде сертификата.
• Полученное свидетельство, копии других документов для регистрации, заявление следует подать в отделение ГИБДД.
• Поведя ещё раз осмотр прицепного транспортного средства, сотрудник ГИБДД делает отметку в заявлении о прохождении осмотра и направляет на оформление ТС в следующее окно регистрации.
• В заключении в отделе ГИБДД выдают свидетельство на прицепное ТС, гос. номер для прицепа.

Теперь владелец самодельного прицепного ТС имеет право без всяких проблем двигаться по дорогам в автопоезда и с грузом.

Ось прицепа

Существует правило, согласно которому ось нужно разместить на расстоянии 35-40 % от всей длины прицепа с задней стороны. Измерив расстояние, нужно обозначить расположение будущей оси. Устанавливать ось можно расположив раму на столе в перевёрнутом виде (сборка сверху-вниз). Ось в таком случае установлена на столе, на пару блоков 4х4, а шпиндели свободно свисают. В предполагаемом месте установки оси с рамы счищается краска. Расстояние между втулками делится на два и эта точка на оси отмечается маркером.

Для контроля ещё раз измеряется ширина рамы, делится на два и полученное расстояние откладывается от середины оси, выполняется корректировка её положения. После этого можно приступать к окончательному монтажу. Обьединение элементов выполняется точечной сваркой по всей длине контакта. Лучше использовать пружинно-амортизаторную подвеску, так как она обеспечивает большую мягкость, хотя и обладает невысокой прочностью.

Варианты конструкций

Для некоторых проще заказать в сборе готовую ось, нежели что-то собирать самостоятельно. Но если вы знаете, как сделать или хотите понять, каким образом все это изготавливается своими руками, предлагаю просто купить или найти соответствующие детали, и собрать из них полноценную ось.

Но какую? Ось автоприцепа, как элемент подвески — это просто труба. Она бывает двух типов, в зависимости от сечения:

• круглая;
• квадратная.

Если взять идентичные параметры толщины стенок, площадь сечения и диаметр, тогда для изгиба квадратные версии потребуют больше усилий. То есть они прочнее круглых.

Также ось в сборе идет со ступицей и тормозами (не везде). В основном используют 2 вида ступиц:

Цена и пригодность к ремонту лучше у ромашки, хотя блок-ступицы надежнее и долговечнее при более высокой цене. Поменять их можно только в сборе. Ничего плохого тут не вижу, поскольку это упрощает процедуру замены и обслуживание прицепа.

Ступицы приваривают или прикручивают. Последний метод соединения активно используется на Курганских прицепах. Соответственно, между сварной и сборной конструкцией я бы отдал предпочтение последней из-за более простого подхода к ремонту и обслуживанию. Но решать вам.

На грузовиках и реже на легковых машинах прицепы могут идти с поворотной осью, где весь мост вращается по вертикальной оси с помощью шкворневого поворотного круга.

Подвеска или ось, используемая на автоприцепах, бывает:

• торсионной (с тормозами и без);
• рессорной (с тормозами и без).

Их мы рассмотрим более подробно.

Рессорные и торсионные

Торсионные модели сейчас очень востребованы и популярны. Это можно объяснить объективными преимуществами:

• долго служат;
• нет сложностей в эксплуатации;
• простое техническое обслуживание;
• не обязательно использовать амортизаторы;
• имеют небольшие размеры;
• между осью и рамой сокращается пространство;
• обладают небольшой массой;
• это конструкции с независимой подвеской у колес прицепа.

Торсионные или резиножгутовые конструкции оснащаются жестким креплением с рамой. Есть многоугольная труба, монтируемая к раме, внутри которой находится труба аналогичной формы, только с меньшим диаметром. Свободное пространство между ними заполнено специальными жгутами из резины. Они позволяют обеспечивать неподвижность внутренней трубы, соединенной с колесом.

Такую подвеску я бы не стал покупать среди б/у вариантов. Подержанные или бу обладают уже заметно сокращенным ресурсом, поскольку длительно службы напрямую зависит от состояния жгутов.

Плюс резиножгутовые модели не подойдут для активной эксплуатации в жестких условиях. Это вариант для тех, кто собирается эксплуатировать прицеп в основном по городу и по сравнительно ровному асфальту.

Если условия эксплуатации будут жесткими, тогда есть смысл сделать или купить более устойчивую к нагрузкам ось рессорного типа. Ей не страшны серьезные перегрузки из-за большей длины хода по сравнению с торсионным аналогом. Но учтите, что ухаживать за рессорной подвеской придется тщательнее и чаще.

Рессорная, как и торсионная вариация оси, доступа в Воронеже, в Беларуси, ее можно купить в Москве, Спб, обратиться в Челябинск или Киев

Не так важно, где вы живете. Сейчас ширина ассортимента настолько безгранична, что заказать подвеску в сборе или комплектующие для самостоятельного изготовления, не составляет труда

Ведь важно еще собрать у себя то, из чего сделать ось и поставить на собственный легковой прицеп

Советую обращать внимание на комплектующие от Al Ko

Поперечины на крышу автомобиля: какие купить, установка своими руками

• Согласно действующему законодательству ось прицепа устанавливается сзади на длину, соответствующую 40% общей длины прицепа;
• Сделайте замены точно, отметьте точку, в которой нужно разместить ось;
• Монтаж лучше всего производить сверху, то есть прицеп нужно будет перевернуть и поставить на ровную поверхность. Убедитесь, что шпиндели свободно свисают и не мешают вашей работе;
• Очистите участок рамы будущего прицепа, на который вы будете устанавливать ось. Измерьте расстояние между втулками и разделите его на две равные части. Не забудьте отметить все маркером на доске;

• Для контрольного измерения разделите ширину рамки на 2 и примените полученное значение от центра оси. Параллельное положение правильное. Только теперь приступаем к финальному процессу установки;
• Соединение производится точечной сваркой по всей длине контактов.

Многие мастера рекомендуют обзавестись пружинной амортизирующей подвеской. Хотя его параметры сопротивления ниже, чем у закаленной резиновой конструкции, но с такой подвеской вы получите более плавную и мягкую езду с пустым и загруженным прицепом.

Насколько сложен этот процесс, судите сами. Если вы никогда не делали такой работы, я бы не рекомендовал начинать с этого этапа. Проще купить готовую конструкцию или изначально взять хороший заводской прицеп типа:

• Крепкий;
• МЗСА;
• Спутниковое;
• Кремень и др.

Обшивка каркаса кузова

На основание (платформу) прицепа устанавливаются вертикальные стойки, к которым привариваются борта. Стоит отметить, что передний и боковые борта делают несъемными, а задний борт закрепляется на петлях для дальнейшего открытия и закрытия в случае возникновения необходимости погрузки различных негабаритных грузов. Элементы кузова представляют собой рамную конструкцию, которая составляется из металлических уголков. Они привариваются встык к друг к другу, и швы зачищаются.

Этапы сборки бортов:

• подготавливаются рамы каждого борта по отдельности;
• берут лист оцинкованного полотна и переносят размеры бортов на него;
• борт вырезается по размеру.

На раму прицепного устройства накладывается дно, выполненное из 2-миллиметрового металлического листа, и прихватывается сваркой по всему периметру. Расстояние между точками приварки составляет примерно 4-6 сантиметров. Процедуру установки начинают с переднего борта, затем – боковые, намертво связывая их с передним. Задний борт закрепляется в петли, установленные на раме прицепа.

Конструкция тяжелого прицепа

Создание таких прицепов подразумевает использование прицепного устройства от автомобиля. Если предварительно подготовит необходимые детали и инструменты, то такая сборка займет примерно 2 дня.

Необходимые материалы:

• швеллер (65 мм);
• полуоси передние (советуется использовать элементы от «Жигули» или «Москвича»);
• профиль (труба 60×40);
• стальные трубы;
• уголки (60×60);
• сварочный аппарат.

За основу берем ось из швеллера. Габариты телеги для мотоблока рассчитываются из ваших потребностей. Привариваем с двух сторон швеллера переднюю автомобильную полуось, а сверху укладываем профиль. Профиль необходимо уложить по центру конструкции.

По краям швеллера (на стыке торцов с полуосями) уложите трубы длинной 2 метра, таким образом, чтобы стык разделял все трубы пополам. Уложить трубы необходимо параллельно друг от друга. Концы труб нужно перпендикулярно скрепить при помощи уголков.

Таким образом центральный трубный профиль играет роль дышла. От передних углов конструкции необходимо протянуть уголки или профиль, благодаря чему будет обеспечиваться дополнительная прочность. На готовую раму можно устанавливать кузов, а также водительское сиденье. Прицеп для мотоблока необходимо прикрепить к дышлу.

Предполагать, что тележка для мотоблока обойдется вам почти даром не стоит. Цены на материалы и прочие элементы бывают существенными, поэтому придется потратиться. Перед преступлением к работе советуется составить смету, в которую нужно вписывать все расходы.

По статистике тележка для мотоблока может стоять на половину дешевле по сравнению с заводскими аналогами. Но необходимо понимать, чтобы добиться такого результата – нужно провести серьезную работу.

На этапе подготовки к работам нужно тщательно обдумать возможные проблемы, а также заготовить все инструменты и материалы. Производство самодельного прицепа может занять время, поэтому нужно заранее выделить несколько дней. В среднем такая работа занимает одну неделю, но не исключено, что может понадобится и больше свободного времени.

Варианты конструкций

Приступая к сборке прицепа, нужно заранее приготовиться к тому, что придётся изрядно поработать над её осью, и в частности, над отдельными её компонентами – амортизаторами, пружинами, ступицами. Если всё получится, то такой прицеп, независимо от типа используемой подвески, будет не хуже заводского.

В принципе никто не мешает приобрести готовую ось, но самостоятельная сборка обойдётся дешевле, к тому же вы получите представление о том, из чего состоит эта деталь и как она работает.

Строго говоря, если рассматривать ось как элемент подвески, то это обычная труба. Она, в зависимости от сечения, бывает круглой и квадратной. С точки зрения прочности на изгиб у двух труб с одинаковой толщиной стенок и площадью сечения квадратная окажется лучше, но поскольку здесь необходимо учитывать и такие характеристики, как обтекаемость, трубы с квадратным сечением, как правило, не используют.

Если говорить о готовых изделиях, то они обычно идут вместе со ступицей, а часто – с тормозами. При сборке оси для прицепа своими руками нужно учесть, что ступицы бывают двух разновидностей:

Блок-ступица считается более надёжной и долговечной, при этом и стоит она дороже. Устройство ромашки долее простое, соответственно, и ремонтопригодность у такой ступицы выше. Замена ступиц не предусматривает их разборки, что, в общем-то, не так уж плохо, поскольку упрощает замену вышедшего из строя узла, облегчая техническое обслуживание прицепа.

Способ крепления ступиц к оси – приваривание или прикручивание. С точки зрения надёжности сварная конструкция определённо лучше, но если во главу угла ставить простоту ремонта, то замена сборной ступицы выполняется на порядок проще.

Прицепы, предназначенные для грузовиков, часто снабжают поворотной осью. Такая конструкция, оснащённая поворотным шкворнем, обеспечивает вращение моста прицепа по вертикальной оси. На легковых автомобилях такая подвижность в большинстве случаев не требуется.

С амортизационной точки зрения конструкции подвесок бывают торсионными или рессорными.

Торсионные модели в настоящее время достаточно востребованы, что объясняется следующими достоинствами:

• долговечностью;
• простотой эксплуатации;
• отсутствием необходимости применения амортизаторов;
• компактностью размеров и небольшой массой;
• уменьшением свободного пространства между рамой прицепа и осью.

Подвеска торсионного типа относится к независимым разновидностям, такая конструкция соединяется с рамой жёстко. Состоит она из пустотелой многоугольной трубы, внутри которой размещается такая же, но меньшего диаметра, а пространство между ними заполняется резиновыми прокладками в виде жгутов, обеспечивая неподвижность внутреннего вала, к которому крепится колесо.

Торсионные подвески не следует использовать, если предполагается эксплуатация прицепа в жёстких условиях, но для города и асфальтированных дорог это идеальное решение.

Рессорные подвески характеризуются повышенной устойчивостью к серьёзным нагрузкам, поскольку обеспечивают увеличенную длину хода, если сравнивать с торсионным вариантом. Недостаток такого решения – за рессорами нужно ухаживать чаще, но и ремонтопригодность у них выше, чем у торсионных аналогов.
