Фаркоп на hyunday ix 35

Что такое фаркоп и зачем он нужен?

Еще совсем недавно никто ничего не слышал о фаркопах. Был обычный прицепный трос, крепящийся к раме, и все. Но время не стоит на месте, прогресс тоже. Инженеры искали новые решения, которые могли бы сделать прицепное устройство надежнее, сильнее, не создающим аварийной ситуации.

Прицеп закрывает задние фонари, поворотники автомобиля, что приводит в замешательство водителей, едущих следом. Вот над этой проблемой и принялись работать инженеры. Результатом их трудов стало некое тяговое устройство, которое и получило столь специфическое и чуждое русскому слуху название — фаркоп.

До сих пор специалисты гадают, откуда появилось это слово. Считается, что оно тихо перекочевало из немецкого языка, где fahren значит «ехать», а Kopf — «голова» или «лидер». Попробуем совместить эти 2 слова, получим — «идущий впереди». Логично, фаркоп как раз предоставляет такую возможность. Правда, в самом немецком языке, как ни странно, такого слова просто нет, тяговое устройство в Германии называют совершенно иначе, Anhangerkupplung.

Установка на автомобиле

Основной порядок действий

Сначала снимите бампер и отсеките проушины. Сверлите отверстия, если в этом есть необходимость и делайте сварку креплений.

Вот как осуществляется подключение фаркопа прицепа на автомобиле:

1. Нам потребуется смотровая яма на эстакаде либо в гараже, на которую мы загоняем наше транспортное средство.
2. Теперь отключаем питание с электросети, отбросив клемму «минус» с аккумулятора.
3. Установка фаркопов потребует вынуть все из багажника и снять его обивку.
4. Само устройство нужно приложить к тому месту, где планируется его крепления и сделать необходимую разметку.
5. В месте крепления сверлятся дрелью с обеих сторон отверстия, которые лучше обработать антикоррозийным средством, чтобы продлить срок службы;

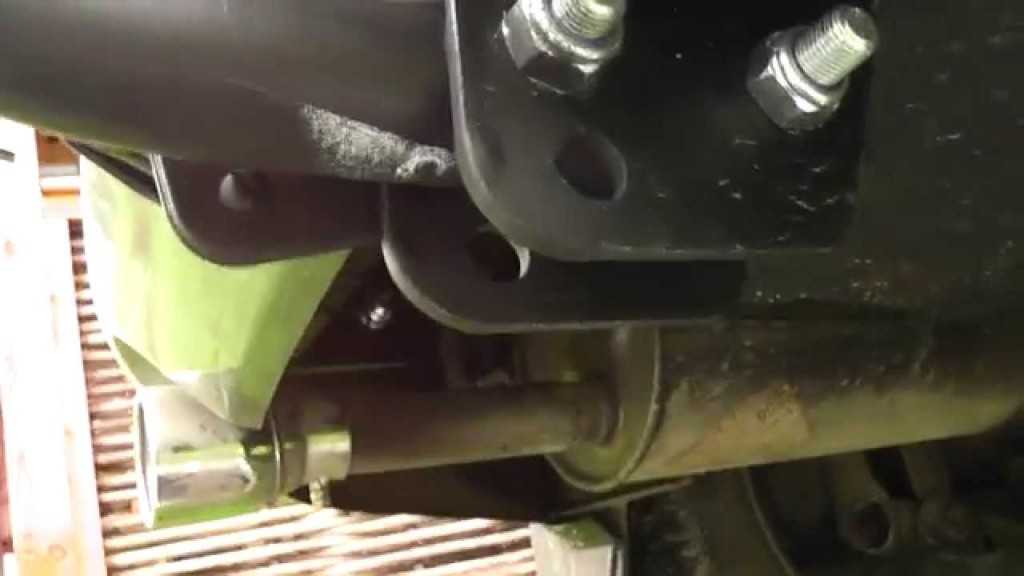

6. Как подсказывает фото к данной статье, мы можем производить затяжку сцепного устройства, используя гайки, шайбы и болты, а также ключ подходящего размера.
7. Теперь потребуется снять нагрузку с рамы автомобиля и обеспечить более надежное крепление. Для этого мы делаем пару отверстий, внизу лонжерона и изнутри багажного отделения с установкой усиливающих накладок.
8. Затягиваем все нужные болты ключами.

Использование схемы подключения

Готовый фаркоп, как правило, обладает уже всеми необходимыми отверстиями для крепления, о чем позаботились производители фаркопов. Теперь мы можем приступить к подключению сцепного устройства.

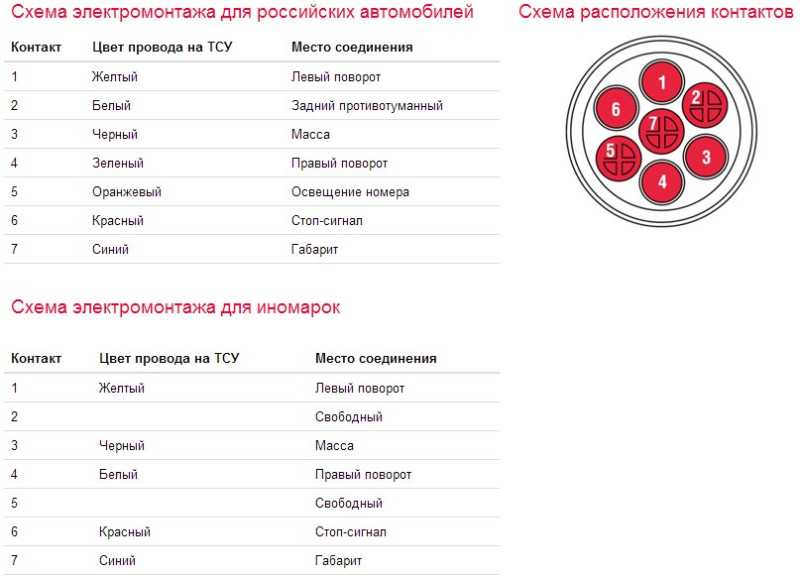

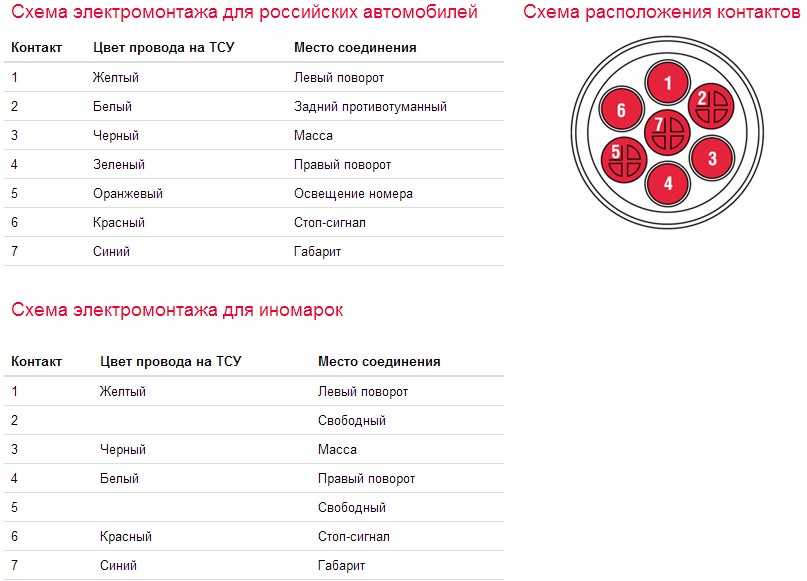

Нам не обойтись без розетки, которая соединяет электрическую часть проводки автомобиля и прицепа. Схема розетки фаркопа, как правило, идет в комплекте. Что касается электрооборудования сцепного устройства, то оно представляет собой штепсельную розетку с комплектом проводов.

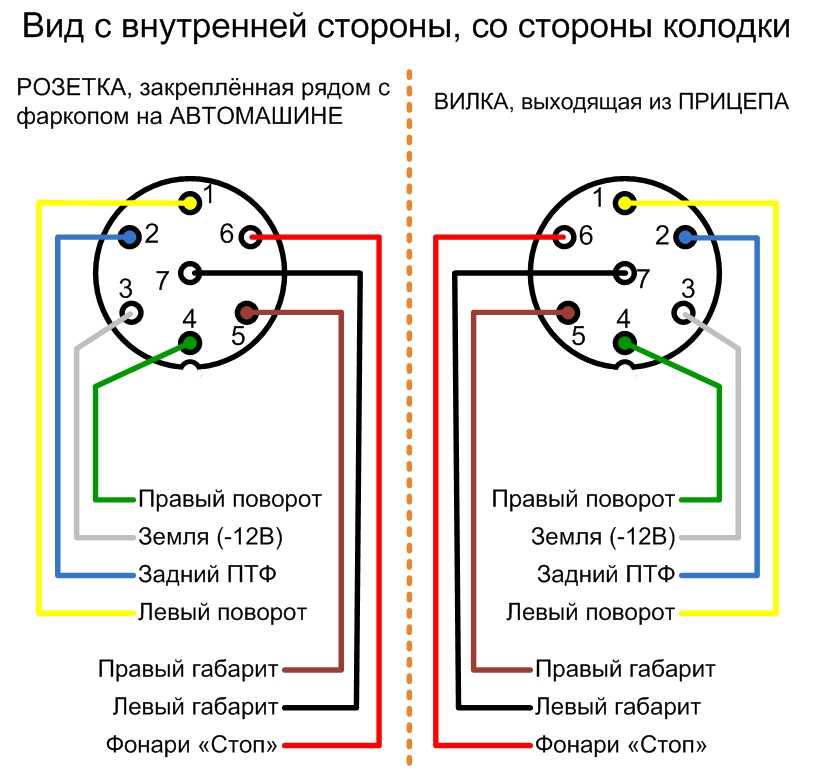

Закрепленная болтами на кронштейне, розетка подключается к основной проводке. При подключении нужно смотреть на цвета проводов согласно схемы. Подключать нужно в стандартный разъем, который может быть 7-жильным и 13-жильным (только на иностранных авто).

Монтаж на авто

Ниже предлагается инструкция, при помощи которой мы сможем осуществить подключение фаркопа к электронике машины:

• Нам понадобится отверстие, расположенное в днище багажника для соединения розетки с остальной проводкой. В том случае, когда сцепное устройство изготовлено самостоятельно, придется сверлить отверстия самому. Продумайте место будущего размещения;
• После того, как розетка на фаркоп установлена, протянем провод через отверстие в багажнике и подключим к розетке.

• Во время подключения проводку нужно подключать таким образом, чтобы не перепутать порядок. При несовпадении проводов по количеству приобретите переходник для розетки. Защитить электропакет от внешних повреждений и короткого замыкания поможет специальная трубка, в которую нужно пропустить комплект проводки в сборе;
• Закрепите провода на стенках багажника, аккуратно заложите их обивкой.
• Можно подсоединять прицеп, проверять, какова высота от земли, и работоспособны ли его стоп-сигналы, повороты и ходовые огни.

Электроработы

Электрическое оборудование для сцепно-тяговых устройств является другой сферой, нежели изготовление фаркопов. При выборе приспособления подбирайте его таким образом, чтобы он не закрывал номерной знак автомобиля. Иногда с этой целью приходится срезать часть бампера.

Может возникнуть и обратная ситуация, когда в сцепном устройстве нет необходимости. Например, владелец приобрел транспортное средство с установленным фаркопом, но желает его снять. В этом случае потребуется проделать обратную работу, чтобы разъединить всю собранную вместе проводку.

1. Точно так же, как происходило подключение розетки фаркопа, таким же образом мы отключим ее.
2. Механически можно демонтировать его с помощью специального ключа.
3. Если его нет – то придется срезать болты или сварочные швы. Такую работу лучше поручить опытным слесарям и электрикам.

Фаркоп на Хендай ix35: какой выбрать, как установить своими руками

Всем доброго времени суток и хорошего настроения! Темой нашего сегодняшнего обсуждения станет фаркоп на Хендай ix35. Это довольно популярный кроссовер, который продолжает пользоваться спросом на вторичном рынке в России.

А все потому, что производство ix35 было прекращено несколько лет назад. На смену ему пришел новый кроссовер в лице Tucson 3 поколения.

Вообще история ix35 несколько запутанная из-за названия. Фактически ix35 является вторым поколением Туксона. Вот только на российском рынке, как и в некоторых других странах, его решили продавать под именем ix35.

Это довольно тяговитый автомобиль, способный без проблем тащить за собой прицеп, перевозить автобоксы или велокрепления. Но для этого сначала нужно купить, а затем и установить фаркоп. Будет это делаться своими руками, либо с помощью специалистов, зависит от решения автовладельца.

Фаркопы на Хендай

Всемирно известный корейский концерн Хендай предлагает нашему вниманию широчайший выбор интересных, стильных, мощных автомобилей, каждый из которых хорош по-своему. Так, в 2012 году вышли в продажу обновленные поколения Хендай Туссан и Хендай Санта.

Яркие, эффектные, они прочно заняли позиции лидеров на мировом рынке. 2013 год ознаменовался дебютом Хендай Санта фе, Хендай Туксон и Хендай Акцент. Если прежде эти автомобили не отличались чем-то экстраординарным, то теперь корейцы решили кардинально изменить свою производственную политику и потрудились на совесть.

Экстерьер, выполненный в лучших традициях западной автомоды с тонким вкраплением восточной гармонии, поднял обе эти модели на высокие строчки мирового рейтинга. Наконец, в 2014 году появилось очередное поколение Хендай Солярис и Хендай ix35

Эти 2 автомобиля привлекли к себе внимание многомиллионной аудитории и оставили глубокий след в истории самой компании

Но к чему мы ведем? А к тому, что подбирать комплектующие и аксессуары к Хендай нужно, исходя из той модели, для которой они предназначены. Это правило относится и к фаркопам. Так, если на ix35 отлично подойдет фиксированное ТСУ, то на Солярисе оно будет смотреться ужасно. Одним словом, принимайте в расчет модель автомобиля при покупке фаркопа. А теперь о видах тяговых устройств подробнее.

Подключение

Для подключения можете воспользоваться видео инструкциями и следовать представленным ниже рекомендациям.

• Подключение БСФ осуществляется к аккумулятору автомобиля;
• К смарт-коннекту подключают обязательно датчик давления масла, стартер, автомобильный топливный клапан и непосредственно сам бортовой компьютер вашей машины;
• Снимают загрузочные панели, готовят набор проводки, проверяют работу ходовых огней, стоп-сигнала прицепа;
• Монтируется смарт-коннект согласно схеме, представленной производителем. Примерно она выглядеть будет так, как показано на изображении.

Устанавливать БСФ самостоятельно или доверить монтаж профессионалам, решать вам. Совет лично от меня. Если у вас нет опыта или навыков работы с проводкой автомобиля, либо просто некогда этим заниматься, обратитесь к специалистам. Они могут провести весь комплекс работ, начиная от выбора фаркопа и прицепа, заканчивая подбором подходящего блока и соединения всех этих устройств в единую схему.

Устанавливаем фаркоп

Установка фаркопа — дело, занимающее не более получаса, но очень ответственное. Малейшая ошибка может обернуться большими проблемами, ведь подключение ведется не только механически, но и электрически. Механическое сцепление установить несложно: в инструкции указано, как крепить кронштейны к раме, а уже на них — устройство.

Хотя разные устройства имеют свой тип установки. Говоря о фланцевых ТСУ, нельзя сопоставлять их, например, с фиксированными: 1-е ставятся на специальную площадку, которую нужно покупать отдельно и приваривать к раме автомобиля, 2-й тип устройств устанавливается более просто, крепясь на кронштейны.

С электрикой придется повозиться подольше. Здесь главную трудность составляет особенность розетки и проводки. Бывают 7- и 13-контактные розетки. 1-е намного легче в эксплуатации, но и дают меньшие возможности, 2-е более сложны, но и более эффективны. Если ведется установка фаркопа европейского типа на американский автомобиль, придется полностью перестраивать проводку, что, конечно, очень непросто.

Что дает установка блока

Установив БСФ, вы получите:

Остается только убедиться, что для подключения прицепного устройства на машину вам действительно нужен блок согласования. Для этого просто пройдитесь по нескольким пунктам.

Вам понадобится Смарт-Коннект, если:

Вы провели внешний осмотр машины и обнаружили на ней светодиоды в задней оптике. Это в 90% случаев говорит о том, что БСФ вам придется покупать;
Вы почитали инструкцию к автомобилю. Там могут встречаться такие понятия как SFL или Cunbus, к примеру

Это тоже указывает на необходимость наличия блока;
Вы обратили внимание на приборную панель и дисплей вашего БК. Если там присутствуют данные о приборах внешнего освещения и текущем уровне разных рабочих автожидкостей, то тогда СБФ нужен;
Вы позвонили своему официальному дилеру и проконсультировались по этому вопросу

Грамотное решение, позволяющие получить точный и грамотный ответ. Конечно, если консультант имеет соответствующий уровень осведомленности.

А теперь поговорим о с вами о том, как же работает данное устройство.

LADA GRANTA (2190, 2191)

На рисунке 2-10 приведен основной вариант ТСУ, устанавливаемый на автомобиль LADA GRANTA.

Рисунок 2-10 – Конструкция и комплект поставки ТСУ LADA GRANTA (2190, 2191): 1– штанга в сборе с кронштейнами; 2 – подрозетник; 3 – крюк

С внутренней стороны поперечины 2, рисунок 2-11, пола задней, правого 1 и левого 3 задних лонжеронов очистить от слоя ПШМ закладные резьбовые отверстия 4 (отвертка плоская).

Примечание: Конструкция задней подвески основного глушителя автомобилей выпуска до 2018 года позволяет крепить к левому лонжерону кузова кронштейн штанги ТСУ в двух местах при наличии на кронштейне штанги дополнительного крепежного отверстия.

Рисунок 2-11 – Расположение штатных резьбовых отверстий для крепления ТСУ: 1– лонжерон пола задний правый; 2 – поперечина пола задняя; 3 – лонжерон пола задний левый

Установить на кузов штангу и закрепить, не затягивая, болтами из комплекта поставки.

Затянуть болты 2, рисунок 2-12, крепления штанги 3 к поперечине пола, затем болты 1 кронштейнов к лонжеронам кузова (ключ гаечный 17, головка сменная 17, вороток).

Рисунок 2-12 – Установка штанги ТСУ: 1 – болт крепления кронштейна штанги к лонжерону; 2 – болт крепления штанги к поперечина пола; 3 – штанга ТСУ

Установить на штангу крюк 3, см. рисунок 2-10, и подрозетник 2 (ключ гаечный 19, головка сменная 19, вороток).

Произвести монтаж и подключение электрооборудованиия ТСУ.

Процесс и особенности установки

Весь процесс монтажа займет у вас менее получаса. Алгоритм работ для ТСУ, не требующих сверления дополнительных отверстий и устанавливающихся на штатные места. Предусматривает закрепление кронштейнов в штатные места на раме автомобиля:

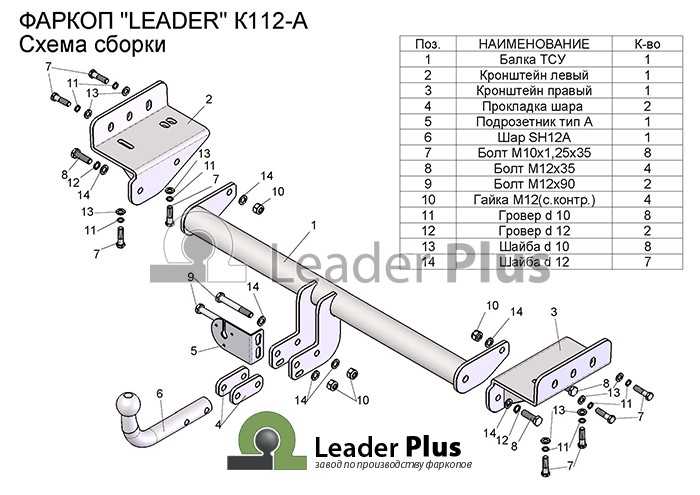

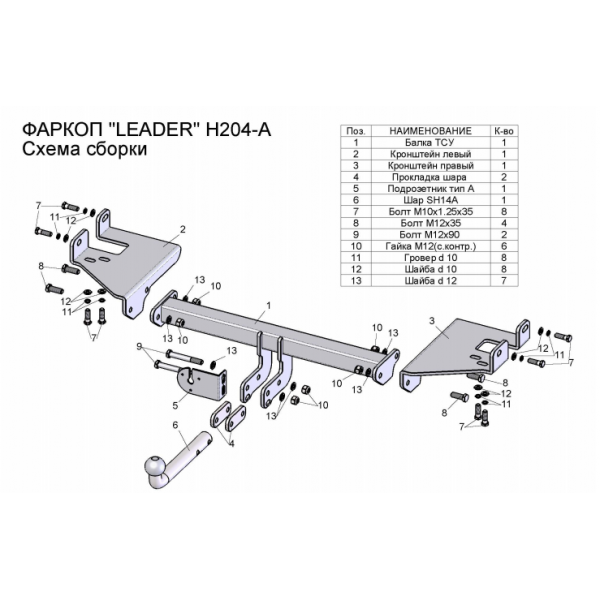

• Боковые кронштейны фаркопа монтируются болтами на лонжероны. Чтобы закрепить кронштейн справа, используйте 3 болта.
• Устанавливаются балки изделия к кронштейнам.
• Монтируется на ТСУ шар съемного типа вместе с разъемом для штепселей. Жгут проводов, которые отходят от штепселя, вам нужно будет присоединить согласно схеме на 7 или 13 контактов.
• К разъему подсоединяется аккумулятор для проверки работы сигналов.

Установка прицепного устройства на Хендай

Розетки, через которые проходят провода освещения фаркопа, могут быть:

• с 7 контактами. Считаются более легкими в подключении;
• с 13 контактами. Дают больше возможностей для освещения.

При покупке фаркопа следите за наличием у него инструкции. Также опытные автолюбители не рекомендуют покупать б/у ТСУ для своего Нyundai ІХ35, так как сам механизм удерживания прицепа, несмотря на материал изготовления, не настолько долговечен, чтобы служить нескольким хозяевам. Также при покупке устройства, которое ставится на площадку, саму площадку вам нужно будет приобретать отдельно, так как в комплектации она не идет.

votes

Рейтинг статьи

Производители

Для Нyundai 35 на рынке представлены следующие популярные производители фаркопов:

Galia. Выпускают продукцию для Нyundai ІХ35 преимущественно съемного типа на болтах, которые способны выдержать нагрузки до 2 т. При  этом вес самого изделия не достигает и 100 кг. Устанавливаются в штатные отверстия, не предполагают дополнительного сверления кузова. В комплекте к изделию есть метизы, колпачки на шар и электрокомплект. Фирма производит также быстросъемные модели. Когда вы снимаете их, на место крепежа устанавливается заглушка из резины, защищающая отверстие от попадания внутрь грязи. Крюк же хранится в специальном мешочке. Изготавливаются модели из стали и снабжены дополнительной оцинковкой. Некоторые разновидности окрашены порошковой краской на основе полимеров;

Оцинкованные фаркопы производство Galia на Нyundai ІХ35

«Полигон-авто». Фирма выпускает съемные фаркопы для Нyundai ІХ35. Для снятия крюка с балки водителю потребуется отвинтить лишь 2 болта. Такие изделия демонтируются без использования специальных инструментов;

Фаркоп фирмы «Полигон Авто» на Нyundai ІХ35

AVTOS HY 23. Имеют максимальный вес буксируемого на нем груза до 1000 кг при вертикальной загрузке крюка в 75 кг. Крепление крюка осуществляется 2 болтами, а процесс установки (снятия) занимает до 5 минут. В комплекте есть универсальная электрика;

Фаркоп фирмы AVTOS HY 23 на Нyundai ІХ35

ДЗК. Фирма изготавливает съемные изделия для  Нyundai ІХ35, которые подходят для моделей 2010—2015 годов выпуска. Устанавливаются они в штатные отверстия при отсутствии подреза бампера. Их качество несколько уступает оригинальным запчастям, а тяговая нагрузка составляет до 2 т. Крепятся на 2 болтах. Электрика в комплектацию не входит.

Фаркопы фирмы ДЗК на Нyundai ІХ35

Установка фаркопа своими руками

Вначале следует убедиться, разрешена ли установка данного дополнительного оборудования именно на вашу модель автомобиля. Информация об этом содержится в технической документации транспортного средства. Устанавливать данное устройство можно как в автосервисе, так и своими руками. Иногда в ходе проведения работ необходимо внести некоторые изменения в конструкцию бампера автомобиля.

Для того чтобы правильно подсоединить фаркоп своими руками, нужно установить его в специально отведенном штатном месте, с соблюдением требований, указанных в паспорте устройства. Монтирование фаркопа своими руками является непростой задачей. Прежде чем приступить к монтажу подготовьте необходимый для этого инструмент и изучите инструкцию.

Для установки фаркопа иногда нужно снять бампер и его усилитель. Прикрепите балки и кронштейны к лонжеронам кузова с соблюдением указанной в паспорте схемы. После этого установите подрозетник к балке и закрепите на ней жгут электропроводки. Протяните жгут в задней панели через специальный проем и проведите электромонтаж. После соединения колодок нужно установить ранее демонтированные детали автомобиля.
