Фаркоп своими руками

Среди водителей, практикующих далёкие загородные путешествия, весьма актуальным является вопрос, как сделать прицепное устройство для автомобиля своими руками.

В продаже можно найти уже готовые варианты на «классику» и на автомобили нового поколения, однако есть категория владельцев машин, которые предпочитают изготовить их самостоятельно.

Заводские изделия по ряду причин не всегда удовлетворяют требовательных пользователей.

Иногда не удаётся найти удачную конструкцию, в ряде случаев у человека возникают собственные идеи, которые он хочет воплотить в жизнь, а некоторые предпочитают потратить время и силы, чтобы избежать лишних финансовых расходов.

В интернете без особого труда можно найти чертежи сцепных устройств для различных марок автомобилей и указания, как сварить и собрать конструкцию. Поройтесь на форумах и специализированных сайтах – и вы сможете выбрать стационарный, съёмный или быстросъёмный вариант под свою модель авто.

Блок согласования для фаркопа своими руками

Для владельцев современных моделей, оснащённых большим количеством электронной «начинки» и компьютерных систем контроля, кроме самого устройства, понадобится специальный смарт-коннектор. Он нужен для того, чтобы электрика машины не воспринимала подключение прицепа как аварийную ситуацию и не использовала экстренное отключение.

Фаркоп является незаменимым устройством для автолюбителей, которые ведут активный образ жизни, любят путешествия, то есть люди, которым приходится часто перевозить габаритные багажи

Дело в том, что фаркоп – это не просто крюк или задняя подножка, это устройство, которое кроме непосредственно сцепления, осуществляет подключение электрооборудования прицепа к бортовой сети авто. При этом включение каждого электрического прибора – это увеличение нагрузки на сеть авто, которое компьютерные системы контроля могут воспринимать как несанкционированное вторжение.

Блок согласования – это аппарат, который помогает грамотно распределить дополнительную нагрузку по схеме, понятной и приемлемой для электроники машины. Он помогает избежать аварийных отключений, перегрузок и других нештатных ситуаций.

Шар на фаркоп своими руками

Европейские сцепные устройства используют унифицированный шар 50 мм – это единый размер для любых марок авто и прицепов. В Америке встречаются два вида размеров:

Практика показывает, что этот элемент лучше приобрести на авторынке уже готовый. Если не удалось найти подходящий размер, закажите его хорошему токарю – вручную выточить такую деталь не удастся.

Конструкция фаркопа крепится к транспортному средству при помощи специальной площадки

Велосипедный багажник на фаркоп своими руками

Те, кому приходится возить на автомобиле один или несколько велосипедов, стараются придумать максимально удобную конструкцию багажника для перевозки. Его можно установить на крыше машины, но такой вариант негативно отражается на аэродинамических свойствах транспорта.

Более интересен в плане комфорта велосипедный багажник в задней части автомобиля – он имеет специальный колпачок, который надевается на шар и упоры снизу.

Если речь идёт об универсале с пятой задней дверью, можно установить систему типа «калитка» с замками – она позволяет откидывать багажник, чтобы получить доступ для открывания пятой двери.

В нынешнее время выбор подобных аксессуаров весьма разнообразный

Прицепное устройство для прицепа своими руками

Сделать собственноручно прицепное устройство для легкового автомобиля можно при помощи болгарки и сварочного аппарата. Мы приводим основной алгоритм процесса изготовления:

• демонтируйте задний бампер;
• найдите отверстия, которые ведут внутрь пустот лонжеронов;
• измерьте длину отрезка между найденными отверстиями;
• по полученной длине отрежьте участок стальной трубы 50х50 мм;
• сделайте отметку на середине заготовки;
• возьмите два куска листовой стали толщиной 5 мм размером 20х7 см и с краю каждой проделайте отверстия размером 5 см;
• полосы посадите на трубу отверстиями и приварите – расстояние должно позволять поставить между ними сцепной крюк с шаром;
• закрепите крюк гайками и болтами на 10;
• далее переходим к работе над прикреплением к лонжеронам – на торцы наварите стальные полосы толщиной 5 мм и размером 30х7 см. Направление должно быть противоположным к крюку, а с кронштейном крюка должен получиться угол 900;
• эти полосы вставьте в лонжероны;

Особенности эксплуатации и ухода

Обработка мест крепления фаркопа с кузовом мастикой снижает вероятность появления негативных проявлений коррозии. С этой же целью проводят антикоррозийную обработку всех металлических элементов до начала монтажа всей конструкции.

Самодельные фаркопы являются источниками дополнительной опасности во время движения, поэтому при их регистрации потребуется получать сертификат и производственное согласование в ГИБДД. В противном случае станет невозможно пройти плановый техосмотр или выехать на таком модернизированном авто за рубеж. Ошибки в изготовлении и последующей установке могут стать источником:

• разрыва кузова;
• отрыва балки;
• разворота транспортного средства;
• переворота машины «с ног на голову».

Как сделать фаркоп своими руками

Как сделать фаркоп самому? Рассмотрим вариант с изготовлением фаркопа с помощью шара типа «А», напомним, что он крепится на двух болтах и его можно снять. Тип автомобиля, на который будет крепиться фаркоп, не имеет значения, так как они в своих особенностях и размерах индивидуальны.

В первую очередь подготовим инструменты,  которые будут необходимы:

— сварочный аппарат;

— болгарка;

— дрель;

— ключи.

Так же понадобятся материалы, без которых сделать фаркоп не представится возможным:

1. крюк с шаром и  две проушины;
2. лист металла 2 мм;
3. уголок;
4. труба или квадратный профиль;
5. розетка электропитания прицепа;
6. несколько метров пятижильного кабеля;
7. паяльник.

В первую очередь необходимо снять бампер автомобиля, с этим ни у кого не возникнет проблем, после этого можно будет понять, к чему будем крепить фаркоп. В основном он крепится под усилитель бампера, для этого его тоже потребуется снять.

Когда сняли все необходимое, приступаем к замерам будущего крепления фаркопа, советуется делать это тщательно, измеряя все несколько раз. Начинаем с того, что по креплению усилителя бампера замеряем пластины под размер креплений и просверливаем в них отверстия под болты крепления усилителя.

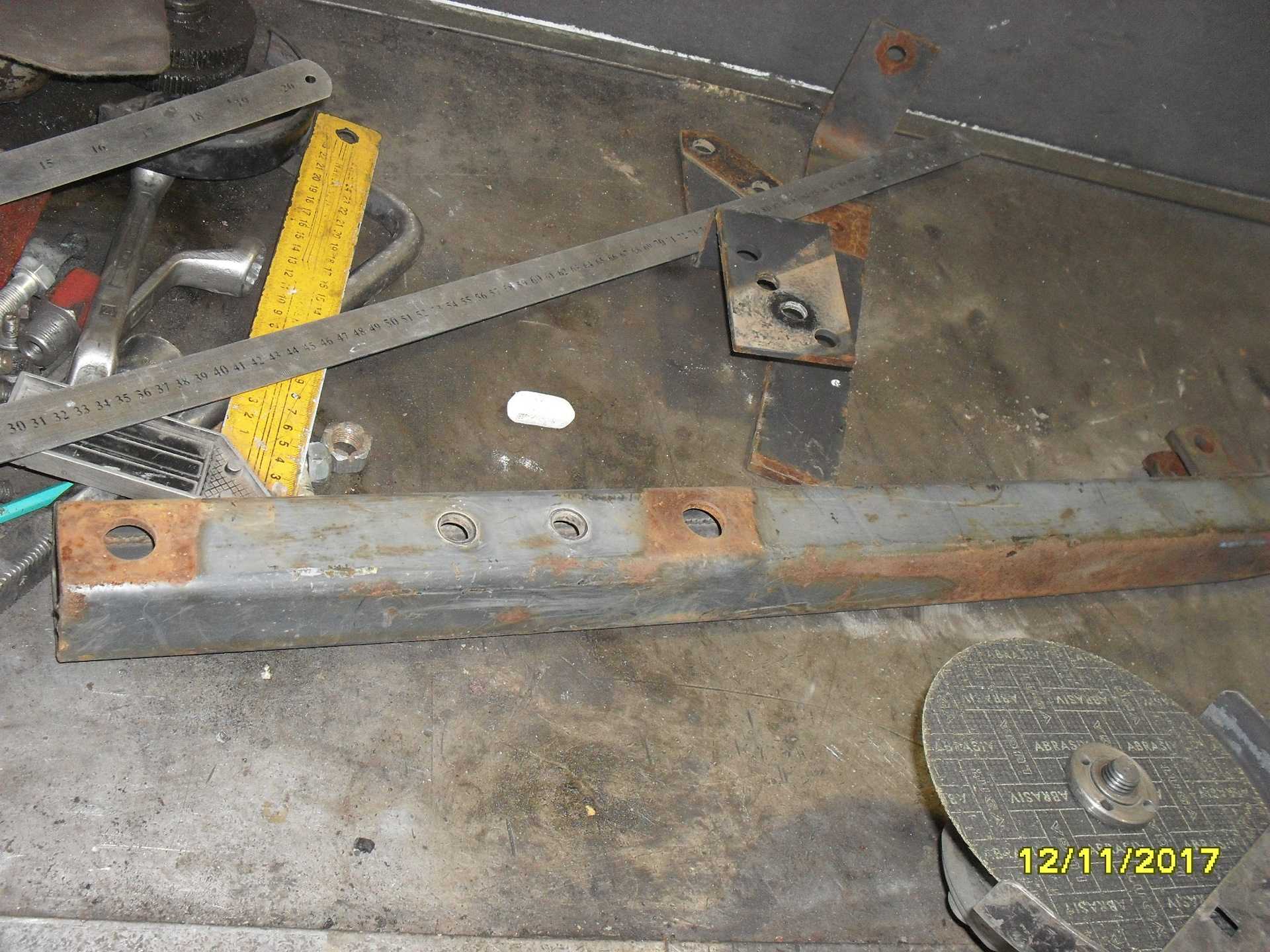

Когда данные заготовки готовы, приступаем к изготовлению крепежа, для этого берем тубу и квадратный профиль и с помощью уголков привариваем к пластинам, которые изготовили ранее. Лучше всего это сделать с помощью газовой сварки. Когда приварили пластины к трубе, используя при этом куски уголка, примеряем крепеж по отверстиям на болты усилителя бампера.

После подгонки крепежа приступаем к установке крюка с шаром. Для этого находим середину трубы или профиля и привариваем к ним проушины. Проушины нужно выбирать такого типа, чтобы не пришлось их подгонять по длине бампера, поэтому заранее перед их покупкой измерьте длину бампера и по этим размерам купите проушины. Проушины приварены и следующим этапом является подсоединение крюка, это элементарно, он крепится с помощью двух болтов.

Если посчитаете, что крепление не достаточно надежно, можно его усилить. Для этого с другой стороны от проушин следует под прямым углом приварить трубу, на конце которой закрепите пластину шириной примерно 4-5 см и делаем в ней отверстия и соответственно по ним сверлим дырки в багажнике автомобиля. Для того, чтобы в последствии болты не рвали багажник, внутри него самого тоже устанавливаем пластину и уже сверху крепим  болтами.

Основная работа проделана, теперь остается дополнить фаркоп креплением для розетки для подключения электропитания прицепа. Для этого с левой или с правой стороны на одну из проушин привариваем кольцо, из пластины металла, в котором будет крепиться розетка.

После этого все углы и неровности сваривания шлифуем болгаркой  и следим, чтобы не осталось ржавчины на крепеже. После этого необходимо два раза пройтись грунтовкой по всему фаркопу, давая высохнуть после каждого раза. Когда грунтовка полностью высохла, красим конструкцию краской, аэрозольной и опять даем высохнуть.

Затем можно крепить фаркоп к кузову автомобиля, для этого используем ключи, болты и гайки, не забываем подлаживать гравера во избежание откручивания гаек. Фаркоп прикручен, но не спешим устанавливать назад бампер, необходимо еще установить на фаркоп розетку электропитания прицепа. Используем для этого готовую розетку, которую крепим в заранее подготовленное отверстие и подключаем к ней провод. Если не дружим с электропроводкой, то лучше весь этот процесс доверить специалисту в этом деле. Если же с проводкой ранее имели дело, то большого труда этот этап не составит, ведь почти в каждом автомобиле имеются места, где есть подклемники, и можно от них запитать нашу розетку. Все провода аккуратно укладываем, чтобы они не болтались, и припаиваем их к розетке. Вот и все можно устанавливать на свое место бампер и начинать гордиться своей работой.

При изготовлении фаркопа следует обратить внимание на материал, из которого он делается. Выбирайте  все качественное, не ленитесь несколько раз делать замеры, рассчитывайте на то, чтобы грузоподъемность фаркопа была выше того, что необходимо хотя бы на 200-300 кг.

Схема соединений в электропроводке

Левая клемма и правая по распайке отличаются. Слева контакты идут в простом порядке:

1. Свободный
2. Противотуманка
3. Масса (чёрный)
4. Поворотник
5. Стоп-сигнал
6. Габарит

Почти это же будет и справа:

1. Свободный
2. Задний ход
3. Масса (чёрный)
4. Поворотник
5. Стоп-сигнал
6. Габарит

Нет смысла вести к розетке шнур от каждой из клемм. С левой стороны вообще можно взять только два сигнала. И тогда схема выглядит просто (рис. 1).

Вариант для 7-ми контактовУпрощённый вариант для 7-ми контактов

Ещё проще схема будет выглядеть, если соединить контакты 5 и 7 (рис. 2). Шнур с клеммы 6Л тогда не используется.

На Рено Дастер подключение розетки фаркопа лучше проводить по схеме 1. А иначе на одном шнуре (6П) будут «висеть» три лампы. Задайтесь вопросом, к чему это приведёт.

Правый жгут, который протягивают от муфты до «квадрата», спрятать будет некуда. Ну а все шнуры слева отлично скрываются под пластиком.

>

Левая сторона

Получается парадокс – где проводов много, там они идут «открыто». Но схему можно переработать.

Знайте, что к контакту 2 может подключаться «подсветка номера». И тогда сделайте следующее: в розетке соедините клеммы 2 и 7 либо 2 и 5. К негативным последствиям это не приводит.

О подключении «массы»

Если «массу», то есть контакт 3, подключать по всем правилам, надо снимать правый фонарь. Под ним будет «шпилька» (на фото её нет), на которую накручивается гайка.

Шпилька – немного выше

Сама шпилька находится сверху, то есть над фонарём.

Изготовьте «лепесток», который накидывается на шпильку и прижимается гайкой. Шнур «массы» припаивают к лепестку.

Те, кто не хочет снимать фонарь, припаивают шнур к контакту разъёма. Номер клеммы в разъёме – цифра 3, и слева, и справа. Есть ещё более простой способ – «лепесток» можно припаять к кузову. Используйте что-то одно.

Подключая к розетке «массу», возьмите шнур большего сечения, чем используете для остальных контактов. Стандартный метод расчёта: на 1 кв. мм приходится 10 Ампер.

О технологии

Чтобы подключиться к любой из клемм, сделайте следующее:

1. Отключите разъём, откройте на нём крышечку;
2. Клемму выводят из разъёма, поджимая её отвёрткой;
3. К «штатному проводу» припаивают ещё один, и сверху одевают «термоусадку»;
4. Проводят сборку.

Результат всех стараний показан на фото.

Здесь подключали поворотник

Если на штатной проводке останется любой след, гарантия на «электрику» закончится! Можно купить разъёмы «папа-мама», чтобы изготовить удлинители. Отводы делаются от удлинителей, а штатные узлы не затрагиваются. Артикул разъёма: 0988211060, 0988251060.

Установка фаркопа на Рено Дастер включает и монтаж розетки. Заботьтесь о следующем:

• Пусть к розетке подводятся два жгута. Тогда используйте гофру-разветвитель. Если подходящей детали нет, используйте две гофры (см. фото); Пара гофр никому не помешает
• Если подводится один жгут, всё равно закройте его гофрой. Материалом может быть пластик.

Проблему с любым несоответствием поможет решить изолента.

Знайте о долговечности розеток из пластика: одной такой розетки, судя по отзывам, «хватает» на один сезон. Лучше, если корпус будет выполнен из карболита, силумина или алюминия. Ну а цены на качественную оснастку бюджетными не бывают.

Съемный фаркоп

Именно съемное ТСУ считается наиболее удачным и удобным для использования. Стоят они намного дороже, чем другие, поэтому автолюбители предпочитают изготавливать их самостоятельно. Такое устройство можно демонтировать благодаря нескольким простым движением, что также является ещё одним плюсом для автомобилиста.

Фаркопы, изготовленные своими руками, часто ставят на такие автомобили как ВАЗ 2114, 2107, а также на Ниву. Достаточно часто их можно встретить на Ладе Калина, Гранта и Приора. Ещё одно преимущество этого фаркопа заключается в том, что таким образом можно сохранить внешний вид автомобиля и при необходимости, снять его в нужный момент. Также стоит отметить, что в некоторых странах, перемещение на автомобиле с фаркопом, но при этом без прицепа запрещено.

Необходимые материалы и инструменты

Перед тем, как сделать первый фаркоп своими руками следует заняться подготовкой необходимых инструментов и материалов. Для этого понадобится:

1. шлифовальная машинка;
2. стальной шар, его можно сделать самостоятельно или купить в магазине;
3. сварочный аппарат;
4. сверла и дрель.

Что бы изготовить стандартное ТСУ, из материалов понадобится:

• лента и провода;
• стальная труба (длина 0,5 метра, диаметр 50Х50);
• стальные листы толщиной 5 мм;
• болты М12 — 6 штук, M10 – 2 штуки;
• розетка;
• гайки и винты длиной примерно 40 миллиметров.

Чертежи и схемы

Если опыта в составлении чертежей для фаркопа на Ланос или другой машины своими руками нет, можно воспользоваться интернетом. Здесь можно найти схемы практически на любую в машину. Существует три варианта конструкции:

1. съемный фаркоп;
2. быстросъемный;
3. стационарный.

Подбирать одну из них следует, опираясь на особенности конструкции автомобиля. В основном, схема везде одинаковая, но типы разные, учитывая способ крепления к кузову. Например, фиксированный или другими словами стационарный, крепят таким образом, чтобы кузов авто и фаркоп выглядели как одно целое. Съёмную деталь предпочитают водители, которые хотят сохранить внешний вид машины и каждый раз после использования снимать устройство.

Как изготовить фаркоп своими руками

Процесс самостоятельного изготовления фаркопа начинается с определения максимально возможной транспортируемой массой, суммированной с общим весом пустого прицепа. От полученной величины и частоты использования зависит выбор крюка сцепного устройства правильной формы:

Схема сборки фаркопа

Выбрав модель крюка, переходят непосредственно к алгоритму изготовления фаркопа:

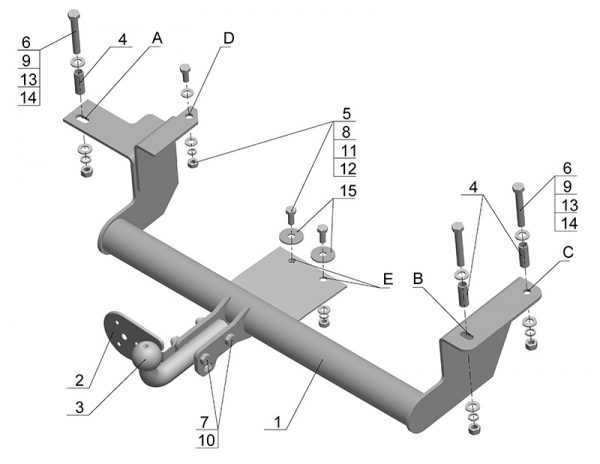

Фаркоп, разложенный на составные части

В определённых случаях вам может потребоваться установка дополнительного элемента — блока согласования для фаркопа, который позволяет избежать изменения нагрузки в электроцепи транспортного средства.

Такой блок понадобится, если ваш автомобиль:

Подключение

Для подключения можете воспользоваться видео инструкциями и следовать представленным ниже рекомендациям.

• Подключение БСФ осуществляется к аккумулятору автомобиля;
• К смарт-коннекту подключают обязательно датчик давления масла, стартер, автомобильный топливный клапан и непосредственно сам бортовой компьютер вашей машины;
• Снимают загрузочные панели, готовят набор проводки, проверяют работу ходовых огней, стоп-сигнала прицепа;
• Монтируется смарт-коннект согласно схеме, представленной производителем. Примерно она выглядеть будет так, как показано на изображении.

Устанавливать БСФ самостоятельно или доверить монтаж профессионалам, решать вам. Совет лично от меня. Если у вас нет опыта или навыков работы с проводкой автомобиля, либо просто некогда этим заниматься, обратитесь к специалистам. Они могут провести весь комплекс работ, начиная от выбора фаркопа и прицепа, заканчивая подбором подходящего блока и соединения всех этих устройств в единую схему.

Рекомендуем: Тип кузова автомобиля: какие бывают, их предназначение, преимущества и недостатки, какой кузов выбрать?

Как изготовить фаркоп своими руками

Процесс самостоятельного изготовления фаркопа начинается с определения максимально возможной транспортируемой массой, суммированной с общим весом пустого прицепа. От полученной величины и частоты использования зависит выбор крюка сцепного устройства правильной формы:

при грузоподъёмности не более 1,5 тонн используют простой и надёжный в эксплуатации крюк, прикрепляемый двумя болтами;
если прицеп будет прикрепляться к машине в редких случаях, то стоит обратить внимание на агрегаты, снабжённые муфтовыми соединениями — они быстро монтируются и так же оперативно демонтируются при необходимости;
при грузоподъёмности в 1,5 – 3 тонны выбор стоит отдать в пользу торцевого крюкового устройства;
если крюк также будет изготовлен своими руками, то для него не следует давать тяговую нагрузку больше 900 кг (общая масса груза и прицепа).

Схема сборки фаркопа

Выбрав модель крюка, переходят непосредственно к алгоритму изготовления фаркопа:

1. В металлообрабатывающей мастерской заказывают несущую балку — важнейшую часть сцепного устройства. При наличии соответствующих навыков можно изготовить её самостоятельно, приварив газосваркой к метровой трубе балку-уголок.
2. Ферму прикладывают к днищу автомобиля, намечая отверстия для монтажа кронштейнов и других элементов.
3. Проверяют качество просверленных отверстий и примеряют крепёж.
4. Присоединяют к ферме крюк посредством вкручивания двух болтов.
5. Справа или слева приваривают кольцо, выполняющее функции подрозетника.
6. Шлифуют все поверхности болгаркой и накладывают два слоя грунтовки.
7. Балку окрашивают аэрозольной краской и проводят антикоррозийную обработку.
8. На яме выполняют примерку всей конструкции из балки и крюка, выясняя, не помешает ли фаркоп рядом расположенным узлам тормозной системы.
9. Затяжку болтов и гаек осуществляют попарно до упора.

Фаркоп, разложенный на составные части

В определённых случаях вам может потребоваться установка дополнительного элемента — блока согласования для фаркопа, который позволяет избежать изменения нагрузки в электроцепи транспортного средства.

Такой блок понадобится, если ваш автомобиль:

• снабжён фонарями на светодиодах;
• на дисплей бортового компьютера выводятся сведения об уровне рабочих жидкостей, состояния внешнего освещения и пр.;
• произведён за рубежом.

Зачем они нужны

Логичный вопрос. Некоторые автомобилисты не понимают, почему эти аксессуары так широко представлены на Алиэкспресс, в разных других магазинах.

Вы загляните в любой магазин автомобильных аксессуаров в Москве, Нижнем Новгороде, таких городах как Екатеринбург, Питер и так далее. Ведь там представлен огромный перечень всевозможных интересных штучек для машин, которые, как кажется, но носят никакой практической функции. А дают возможность сугубо поэкспериментировать со внешностью авто.

Россия, как и Украина, Беларусь или Казахстан, полна людей, где владельцы автомобилей с радостью украшают свою машину, покупают разные аксессуары. Возраст меняется, а привычки остаются теми же. Но если в детстве мы игрались с маленькими машинками, то теперь они стали больше, а возможности шире.

Что такое колпачок? Это кусочек какого-то материала определенной формы и размера, устанавливаемый на шар фаркопа

И это не важно, какой вид ТСУ установлен на вашем автомобиле. Это может оказаться какой-то простейший вариант конструкции или съемный фаркоп

И зачем, спросите вы, нужен такой девайс? Я бы выделил 3 основные функции колпачка на ТСУ.

• Защита. Во-первых, это защитный элемент, который плотно фиксируется на шаре. Подобный аксессуар не позволяет на шаре скапливаться грязи, не нарушает качество защитной смазки. В итоге при частом использовании сцепного устройства проблем не возникает. Плюс некоторые колпаки дополнительно имеют светоотражающий слой, что делает его заметным в свете фар сзади движущихся автомобилей;
• Маскировка. Еще такой аксессуар стоит купить и установить на шар, чтобы скрыть само тягово-сцепное устройство. Предположим, фаркоп у вас хромированный, а сама машина темная. Не каждый водитель хочет, чтобы ТСУ выделялось на фоне цвета автомобиля;
• Декорация. И только сейчас аксессуар рассматриваем как элемент декора. Они представлены в самых разнообразных исполнениях, от чего-то стандартного и классического до оригинального и забавного. Есть различные прикольные варианты колпаков. Хотите, на вашем ТСУ будет сидеть Обама, либо Гомер Симпсон присядет на фаркоп. Тут уже выбор за вами, поскольку ассортимент огромен.

С функциями разобрались. Теперь немного о нюансах выбора.

Хотя это простой аксессуар, к выбору тоже стоит подойти ответственно. Нужно ведь надеть на ТСУ что-то качественное и подходящее под ваш автомобиль Тойота, БМВ, ВАЗ, либо соответствующее самому фаркопу.

Какой фаркоп выбрать

Тягово-сцепное устройство или фаркоп: что нужно знать при выборе.

Тягово-сцепное устройство или фаркоп: что нужно знать при выборе.

Фаркоп — тягово-сцепное устройство, предназначенное для буксировки трейлеров и легковых прицепов. Состоит фаркоп из двух элементов – поперечина (крепится в специальные отверстия в кузове или раме автомобиля) и шаровой узел (крепится к балке). Конструкция фаркопа предусмотрена конкретно для каждой марки машины.

В старину фаркопом называли приспособление на конных телегах, предназначенное для того, чтобы подвешивать багаж. Если углубиться, то можно предположить, что слово «Fahrkopf» включает в себя два других немецких слова – «Fahren» и «Kopf», которые в переводе означают «ехать» и «голова» соответственно.

В зависимости от разных признаков фаркопы можно разделить на следующие виды:

1. По способу крепления.

Фаркопы бывают: фиксированные, съемные и фланцевые. Съемные фаркопы по виду аналогичны фиксированным, но разница заключается в возможности снять устройство. Иногда съемные фаркопы входят в стандартную комплектацию некоторых автомобилей.

Фланцевые фаркопы крепятся к специальным площадкам на задней части машины или же крепятся двумя – четырьмя болтами. Такой вид устройства нужен для перевозки крупных и тяжелых грузов. Данный фаркоп не всегда можно прикрепить к машине (автомобиль должен иметь специальную рамную конструкция).

1. Фаркопы можно поделить по способу конструирования.

Наиболее часто встречающимся видом является конструкция с шаром типа «А». Если нужно, шар можно быстро убрать, для чего нужно просто открутить пару болтов и гаек. Такой фаркоп и надежен, и практичен, и легок в использовании (выдерживает нагрузку массой не более 150 кг). Далее идет фаркоп типа «Н». Такое устройство также очень надежно и выдерживает вес аналогичный фаркопу «А», разница заключается только в цене (механизм фаркопа «Н» — дешевле). Существуют шары типа «F» и «G». Эти оба фаркопа очень схожи. У шара типа «F» есть 2 положения по отношению к основанию, что дает возможность менять высоту уровня, где крепится конструкция. В случае шара типа «G» регулирование по высоте возможно только в том случае, если у крепления есть больше 6 отверстий для крепления конструкции к основанию. Такие фаркопы наиболее распространены на больших внедорожниках, у которых подвеска разной высоты. Эти фаркопы могут перетягивать груз массой до 3,5 т. Есть также шар типа «V», который невозможно регулировать по высоте, грузоподъемность составляет 2,5 т.

Виды фаркопов

Тягово-сцепные устройства классифицируются по нагрузочным показателям:

1. Малые, выдерживающие до 1,5 тонны. Легковой вариант.
2. Средние до 2,5 тонны. Вариант для внедорожника и микроавтобусов.
3. Большие до 3,5 тонны. Подходят для грузовиков и тяжелых внедорожников.

Вид конструкции понятен из названия:

• Несъемный фаркоп. Некоторые европейские модели. Крепятся в штатные места.
• Условно-съемный. Оснащен шарниром, с помощью которого прячется под бампером.
• Съемный. Представлен съемным классическим крюком с шаром или кронштейном понижения на американский манер.

Типы фаркопов

Кроме типов «А», «F» и «Е» существуют другие стандартизированные образцы:

• «H» практически идентичен «А», но редко встречается в России.
• «G» аналог «F», но уже с шестью отверстиями для крепления.
• «V» имеет грузоподъемность до 2,5 тонны.
• «BMA» вариант люкс для дорогих иномарок.

В отдельную группу выделяются фаркопы без балки. Как правило, они выпускаются для автомобилей марки Jeep и закрепляются в штатные отверстия под бампером. Торчать может или приемник фаркопа, или крюк.

Различия европейских и американских фаркопов

На самом деле тонкостей у съемного устройства хоть отбавляй. Различают американские и европейские съемные ТСУ. Уникальностью американских образцов является универсальность. Это своего рода конструктор:

• Шар любого диаметра.
• Варианты фиксирующих пальцев.
• Электрика.
• Понижение или повышение кронштейна.

Европейский тип фаркопа

У рам американского типа есть приемник квадратного сечения 5х5 см или 2х2 дюйма. В этот приемник-трубу вставляются кронштейны. Самый популярный кронштейн с понижением на 5 см при перевороте на 180 градусов относительно продольной оси становится прямым. Практически без понижения. Если тягач выше прицепа на 15–18 см, то подойдет кронштейн на 6 дюймов, который при перевороте выровняется с другим прицепом, оснащенным, например,16-ти дюймовыми колесами. Приемник съемного фаркопа имеет другие назначения:

Американский тип фаркопа

• Установка площадки с электрической лебедкой, использовать которую можно тогда, когда она нужна. Допустим, в лесу.
• Установка велосипедного крепления.
• Монтаж багажной корзины.
• Использование реечного домкрата. Верхняя стенка упора хорошо подходит для этого.

• Создание транспортировочной системы для длинномерных грузов совместно с багажником на крыше машины.

Американский съемный фаркоп обладает повышенной тяговой нагрузкой до 2,5 тонны и вертикальной до 300 кг.

Этой универсальности лишены европейские прицепные устройства. Их отличительной чертой является фиксированный шаровой узел. Крюк с шаром всегда находится на одной высоте, а диаметр шара неизменен – 50 мм. Между собой они отличаются типом крепления шара к балке:

• Самый распространенный помечается индексом «А». Это значит, что к балке приварено два кронштейна, и между ними проходит крюк, который фиксируется на два болта. Тяговая нагрузка составляет 1,5 тонны, а вертикальная 75 кг.

• Но в отличие от несъемного «А» есть еще один распространенный тип «F». Это съемный фаркоп, который можно открутить и сместить ниже. Площадка приварена к балке фаркопа и нагрузки у нее повыше: вертикальная 100 кг, тяговая 2 тонны.
• Третий по распространению вид «Е». А также к балке приварена платформа, но вместо крюка вставляется модуль, а в него уже крюк. Это тоже съемный фаркоп. Но крюк с шаром будет всегда одной высоты 50 мм.

К плюсам европейских съемных устройств относится полная комплектация:

• Крюк.
• Шар.
• Колпачок.
• Подрозетник.
• Электрическая розетка с проводами.
• Крепежные элементы.

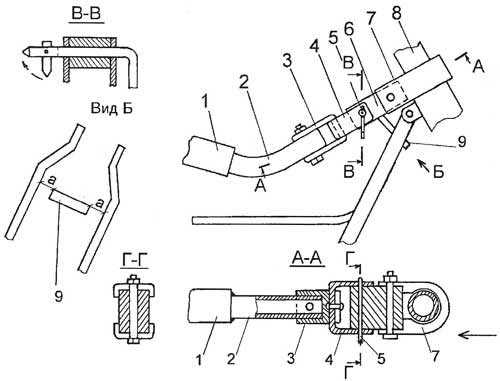

Велосипедный багажник на фаркоп своими руками

Те, кому приходится возить на автомобиле один или несколько велосипедов, стараются придумать максимально удобную конструкцию багажника для перевозки. Его можно установить на крыше машины, но такой вариант негативно отражается на аэродинамических свойствах транспорта.

Более интересен в плане комфорта велосипедный багажник в задней части автомобиля – он имеет специальный колпачок, который надевается на шар и упоры снизу. Если речь идёт об универсале с пятой задней дверью, можно установить систему типа «калитка» с замками – она позволяет откидывать багажник, чтобы получить доступ для открывания пятой двери.

Подключение фаркопа и схема установки

Чтобы подсоединить розетку провод, в днище багажника необходимо отыскать подходящие отверстия. Эти действия советуют хорошо продумать, чтобы потом не пришлось возвращаться к данной работе, так как переделывать её будет сложнее. После следует закрепить розетку на фаркопе и через просверленные отверстия внизу багажника протянуть провод и подключается к розетке.

Касательно схемы установки, она выглядит так:

1. Для правильного монтажа необходимо загнать машину на подъемник или на смотровую яму.
2. Далее необходимо подключить всю электрику, авто должно быть обязательно обесточено.
3. Из багажника извлекается всё содержимое. Обивку тоже придётся снять.
4. Далее можно приложить ТСУ к автомобилю и проверить, правильно ли подогнаны все размеры.
5. После этого можно начинать сверлить отверстие с помощью дрели. Зачастую используется сверло не более 12,5 мм.
6. Далее в отверстие вставляются болты и закручиваются гайками.
7. В нижней части лонжерона со стороны багажника следует просверлить ещё два отверстия для усиливающей накладки.
8. Ещё одно отверстие нужно сделать в днище багажника. Оно необходимо чтобы соединить розетку и провода. На данном этапе не стоит забывать учитывать цвета проводов, а перед тем, как сверлить отверстия, стоит точно разметить место расположения.
