Сборка своими руками
Есть огромное количество примеров, схем и чертежей, по которым можно самостоятельно изготовить самосвальный легковой прицеп.
Акцентируем внимание на одном из вариантов. Тут у вас будет пространство для творчества, внесения собственных доработок и усовершенствования конструкции
Касательно базовой конструкции прицепа можно дать несколько основных рекомендаций:
- для изготовления рамы будущего прицепа лучше использовать качественную сталь с квадратным сечением размером 40х40 миллиметров;
- ходовую часть можно не собирать, а просто взять у какой-нибудь подходящей коляски от автомобиля;
- в качестве подвески вполне можно задействовать пружины от мотоциклов типа Урал или Ява, а также найти комплект гидравлических амортизаторов либо приобрести их;
- соединить мост и раму можно с помощью подкосов (их активно применяют в строительстве, и не только).
Далее несколько рекомендаций по изготовлению.
- Для прицепа лучше предусмотреть заводскую сцепную головку. Это один из тех элементов, которые не рекомендуется собирать с нуля. Лучше купить от проверенного производителя либо снять со старого ненужного автоприцепа;
- Чтобы собрать короб кузова, воспользуйтесь стальными уголками размерами 30х30 мм. и листами фанеры. По толщине вполне будет достаточно листов фанеры на 12 мм. Крепление осуществляется гайками и болтами. Лучше крепежи типа М6;
- Продольные лонжероны можно изготовить из дерева. Пара таких лонжеронов монтируются под днище будущей самосвальной конструкции;
- Чтобы соединить самосвальный короб и раму прицепа, воспользуйтесь купленным шарнирным механизмом. Его нужно приварить к траверсам либо к лонжеронам. Всё зависит от того, в какую сторону вы хотите обеспечить разгрузку и загрузку;
- Впереди закрепите шпингалентный фиксатор. Он не позволит кузову опрокинуться во время перемещения. Убедитесь, что фиксатор работает надёжно.

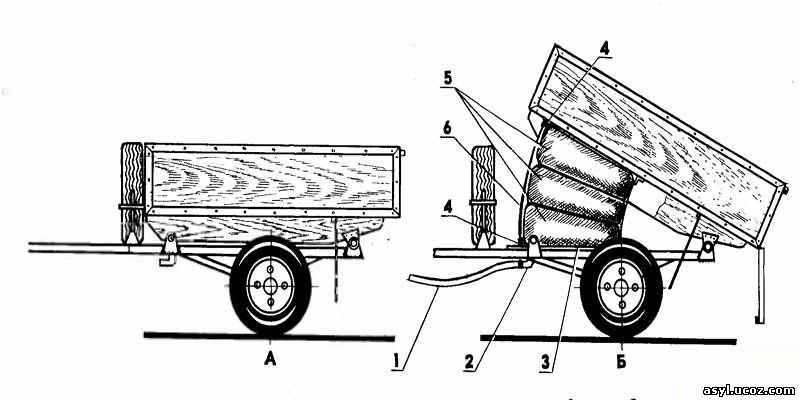

Если вы хотите реализовать пневматическую систему опрокидывания, тогда между установленными лонжеронами на днище кузова прицепа фиксируются камеры от колёс. Обычно используют 3 камеры, заключая их внутрь чехла из прочного материала. Подойдёт качественный и плотный брезент.
Фиксация осуществляется винтами типа М5 к кольцам на основе металлического уголка. Их располагают на раме, днище кузова.
Используя резьбовые патрубки, гайки, набор прокладок и шайб, камеры объединяются между собой в единую систему. В нижнюю часть камеры крепят специальный штуцер L-образной формы. На него натягивается прочный шланг из резины.
Чтобы опрокинуть подобную конструкцию, достаточно надеть второй конец шланга на выхлопную трубу и запустить двигатель. В среднем на подъём кузова уходит около 3-4 минут. Если нужно опустить кузов, отсоединяется шланг и из камер стравливается воздух.
Подобная система достаточно эффективная и не самая сложная в реализации. Но на практике может пригодиться далеко не всем. Для решения бытовых вопросов, организации работы на участке, проведения небольших строительных работ на даче или в частном доме порой достаточно обычной механической системы опускания прицепа.

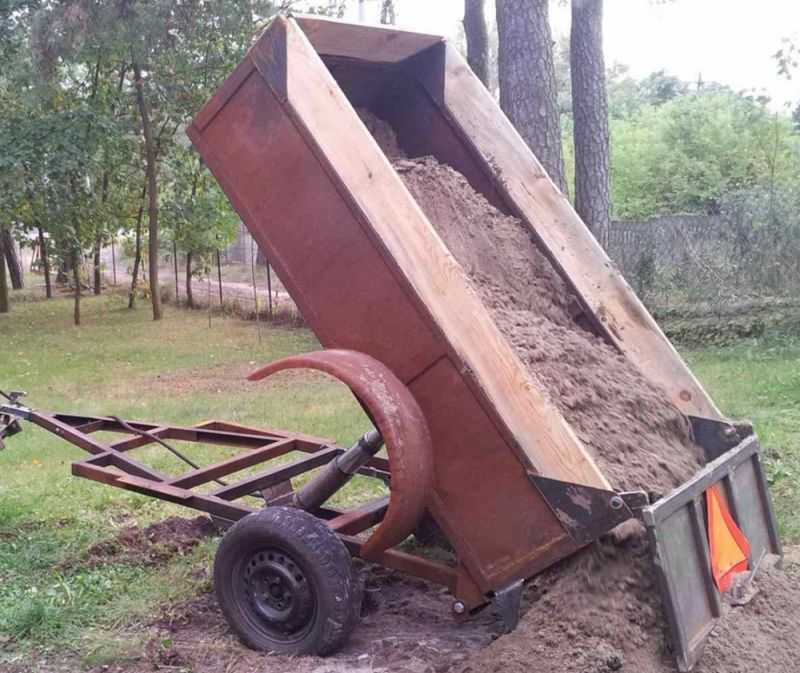

Одноосные прицепы и вовсе могут прекрасно обойтись без самосвального узла, поскольку они способны сами по себе опрокидываться. Достаточно лишь убрать подпорку и позволить силе притяжения сделать своё дело. Но обязательным условием для комфортного сваливания груза будет наличие откидного или съёмного борта.
Кузов для прицепа своими руками
Далее перешёл к постройке кузова. Тут дело двигалось быстрее. Стрингеры и лонжероны, опять-таки из швеллеров 120x52x5 мм и 100x46x4 мм, уложил по сотовой схеме на расстоянии 550 мм и 600 мм на обвязке пола из уголков размерами 80x80x6 мм. Сверху укрыл листовым железом толщиной 2 мм. Борта высотой 600 мм навесил из обрезной доски размерами 150×25, скрепил их вертикальными металлическими полосами размерами 500x55x5 мм. По углам они запираются обычными бортовыми замками.
Задний стрингер кузова укреплён в петлях задней балки рамы.
Надо отметить, что кузов для балансировки центра тяжести пришлось сместить в горизонтальной плоскости на 200 мм вперёд от оси по раме.
Размер кузова — 2500х 2000 мм. Груза размещаю в него, как и задумал, около 2,5 т.
В течение нескольких лет прицеп отлично выполняет свою работу без каких-либо поломок и отказов. В основном перевожу сыпучие грузы, но также приходится нагружать прицеп сеном, ворошёной травой, а также «железом».
Прицепов для легковых автомобилей и мини-тракторов в продаже имеется огромное множество, также при желании можно найти и самосвальные, но цена у последних на порядок выше. По идее, небольшой 2-колесный прицеп можно без усилий выгрузить вручную, ухватившись за дышло и опрокинув его назад.
Для более тяжелых грузов можно на обычный прицеп смонтировать ящик, одна сторона которого будет зафиксирована на шарнирах, а другая будет подъемной.
Прицепы делятся на 2-колесные (полуприцепы) и 4-колесные, первые из которых имеют высокую маневренность, а вторые — большую грузоподъемность.
Эскиз оптимального 4-колесного самосвального прицепа
Если предполагается перевозить на прицепе грузы 500 кг и тяжелее, то необходимо изготовить прочную раму. Для нее больше всего подходят стальные швеллеры или тавры, а при их отсутствии можно использовать уголки или трубы.
Борта и днища можно сделать как цельнометаллическими, так и в виде стальных каркасов, обшитых досками или фанерой.

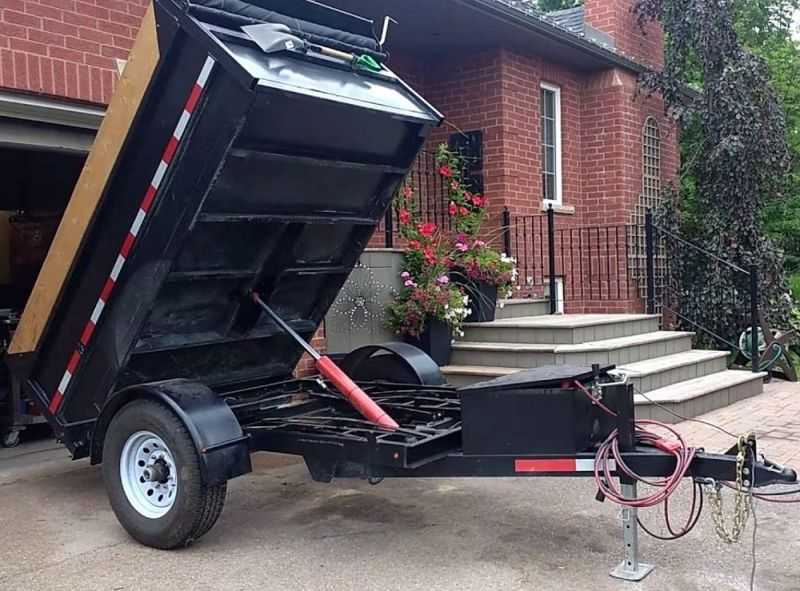

Очень важным элементом самосвального прицепа является подъемный механизм. Для этих целей используют длинный рычаг, лебедку, таль, цепную передачу через редуктор и т.п. Приводы бывают как ручными, так и от электродвигателя. Идеальным вариантом является толкатель днища прицепа на основе гидроцилиндра, но многих он отпугнет дороговизной и сложностью монтажа.
В качестве альтернативы можно установить над прицепом арку с ручной талью, которая будет поднимать одну сторону кузова.
Всем привет! Друзья, я понимаю, что не так редко прицепы приобретаются для перевозки , или тех же . Хотя основная масса владельцев автоприцепов все же используют их для перевозки грузов. Кому-то нужно собрать урожай на даче, привезти стройматериалы, решить какие-то вопросы сельскохозяйственного характера.
Я это к чему? всем хороши, не спорю. Но вот изначально этот вид техники (прицеп) был ориентирован на грузоперевозки, расширяя возможности автомобиля и заменив некогда телегу с лошадью. Так что обсудить легковой прицеп самосвал мы просто обязаны. Иначе нас не поймут.
Варианты устройства
Чтобы получить в свое распоряжение автоприцеп, у которого имеется подъемный (опрокидывающий) механизм, можно пойти 2 путями:
- Сделать своими руками. Сюда входить сборка с нуля и переделка готового бортового прицепа. Изготовить самостоятельно самодельный самосвальный прицеп в принципе не так сложно, поскольку у многих людей имеется достаточно опыта и навыков. Приведу пример того, как сделать некоторые варианты механизмов самостоятельно. Хотя при отсутствии опыта лучше за такую работу не браться;
- Купить готовый вариант от завода. Многие предприятия, включая МЗСА (тот же МЗСА 817710) и Саранские прицепы (город Саранск) выпускают продукцию, где предусмотрен механизм опрокидывания. Это оптимальное решение для многих, поскольку вы получаете 2 в 1. Прицеп остается стандартным бортовым, но дополнительно позволяет использовать функцию самосвала. Конструкция соответствует всем требованиям и ГОСТу, потому проблем с регистрацией в ГИБДД не возникнет. Чего не скажешь о самодельных устройствах.
Если вы готовы использовать чертежи и собирать автоприцеп-самосвал для легкового автомобиля самостоятельно, ничего не имею против. Самодельный прицеп, изготовленный по всем канонам и правилам, может не уступать заводским аналогам.
Вопрос только в том, какой именно механизм вы будете использовать.
Всего для прицепов используют такие варианты:
- гидравлический;
- пневматический;
- механический (ручной, без гидравлики).
На чем остановить свой выбор? Это хороший вопрос, поскольку каждый представленный самосвальный механизм имеет свои нюансы.
Здесь главное, чтобы кузов имел подвижное соединение с рамой. Если обычно они прочно соединены друг с другом, то здесь используется шарнирное соединение. Его сопрягаемые части приваривают к раме и прикручивают к лонжеронам. Спереди делают фиксатор по принципу обычного шпингалета. Это позволяет не допускать опрокидывание в процессе движения прицепа за автомобилем.
Перед выгрузкой шпингалет отодвигают, освобождая соединение между кузовом и рамой. Оно получает свободное движение, позволяя выгрузить сыпучий материал, к примеру.
Заводские прицепы имеют свои особенности устройства элементов. Но всегда принцип сводится к тому, чтобы опрокидывался только кузов (погрузочная площадка), не затрагивая дышло и колеса. За основу может использовать как одноосный, так и двухосный автоприцеп.
А вот подъемные механизмы бывают разными. Рассмотрим их отдельно.

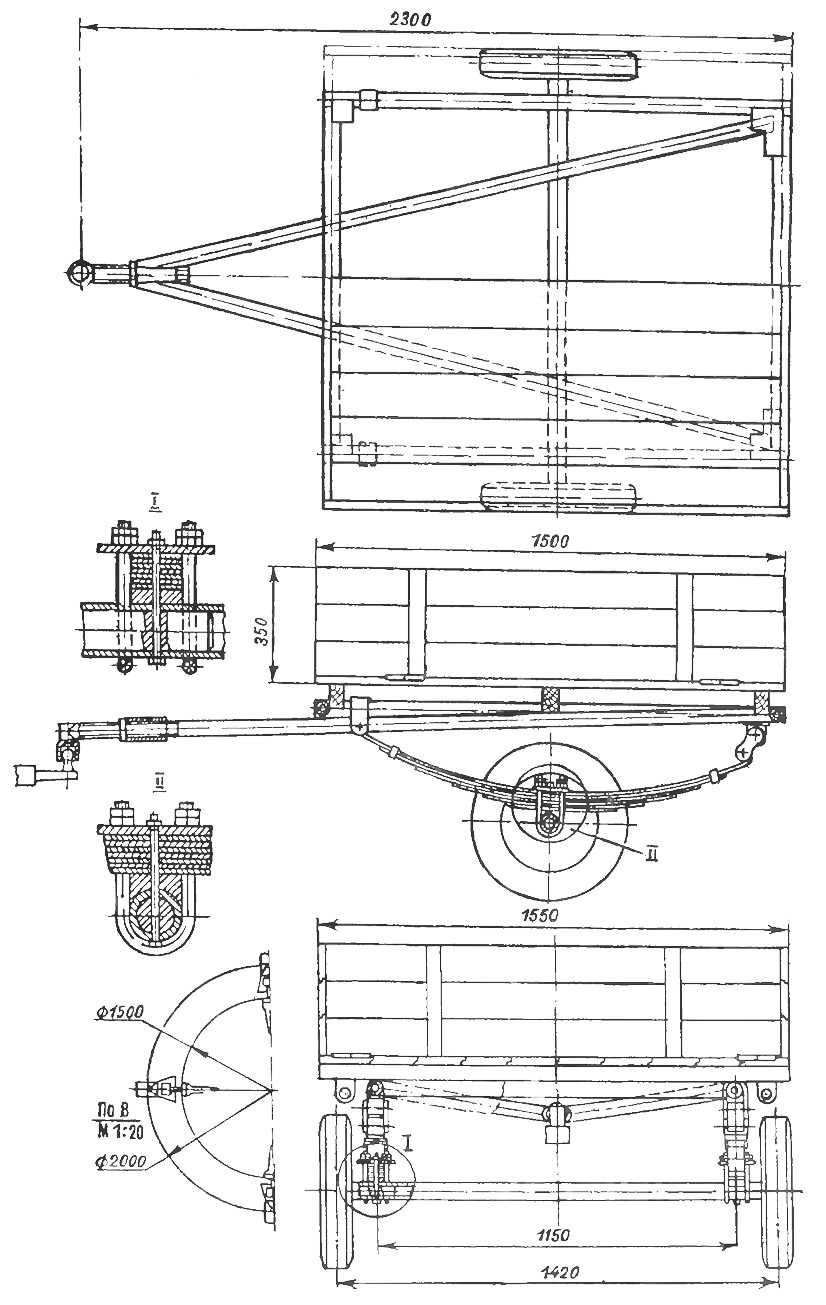

Приступаем к сборке легкового прицепа
Чтобы самостоятельно сделать прицеп советуется разделить все мероприятия по сборке на определенные этапы.

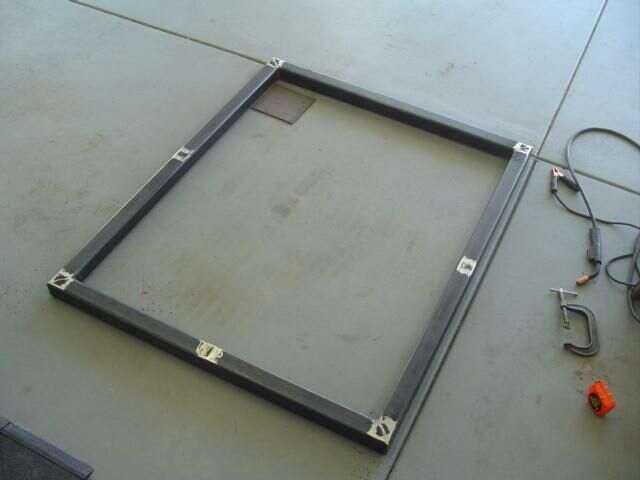

Для начала необходимо начать сборку самой конструкции (рамы будущего прицепа). Естественно, она должна быть максимально надежной и обладать высокой прочностью. Этот этап один из главных, так как от него зависит сколько времени вы будете эксплуатировать данное средство передвижения. Как мы уже описывали раньше, в качестве основы мы будем использовать квадратную, металлическую трубу с сечением 40×40 или швеллер 25×50 мм. В соответствии с чертежами приступаем к резке металла на необходимые отрезки, которые будут отвечать за ширину и длину прицепа. После того, как швеллера разрезаны их необходимо сварить в прямоугольную конструкцию. Далее тщательно проверяем качество швов и правильно ли вы сварили конструкцию. Если все отлично, тогда приступаем к установке и свариванию рёбер жесткости.
Часть конструкции прицепа для автомобиля, отвечающая за сцепку (соединительный узел) должна быть максимально короткой. Это обусловлено тем фактором, что чем данный узел короче, тем отзывчивее автоприцеп будет откликаться на маневры. Также тщательно произведите необходимые замеры, так как эта часть должна быть максимально отцентрирована относительно оси конструкции. Чтобы избежать разрыва сварочных частей соединительного узла советуется приварить дополнительные тросы, которые не просто усилят конструкцию, но и обезопасят её.
Соединительная муфта необходима для соединения узла непосредственно с автомобилем. Для крепления допускается использование, как болтов, так и сварочных швов. Учтите, что в случае сваривания конструкция будет надежнее, но, чтобы её отсоединить придется полностью отрезать муфту, а болтовое крепление можно просто открутить при необходимости. Если вы собираетесь использовать болты, тогда позаботьтесь, чтобы они были как можно более качественными
Экономить на таких материалах не советуется, так как они могут попросту лопнуть, не выдержав высокой нагрузки.
Чтобы сделать прицеп для легкового автомобиля своими руками максимально качественно обратите особое внимание на ось прицепа. Зачастую её размещают в таком положении, чтобы задняя часть прицепа и ось находились на расстоянии в среднем 40% от всей длины. Устанавливать ось необходимо на болтовое соединение
После этого можно приступать к установке рамы, крепить которую необходимо также при помощи болтов

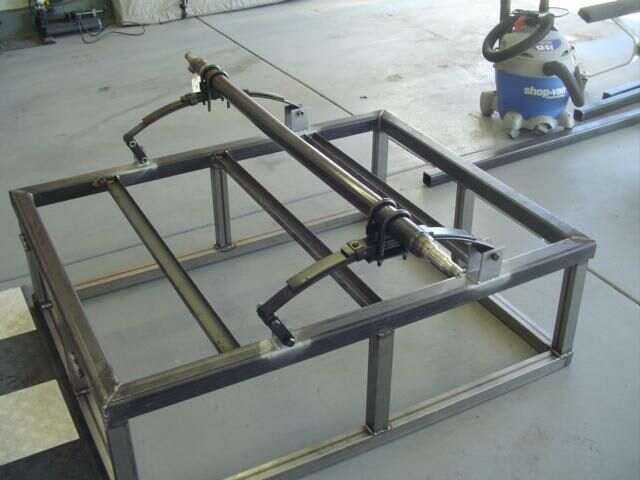

Устанавливать ось необходимо на болтовое соединение. После этого можно приступать к установке рамы, крепить которую необходимо также при помощи болтов.

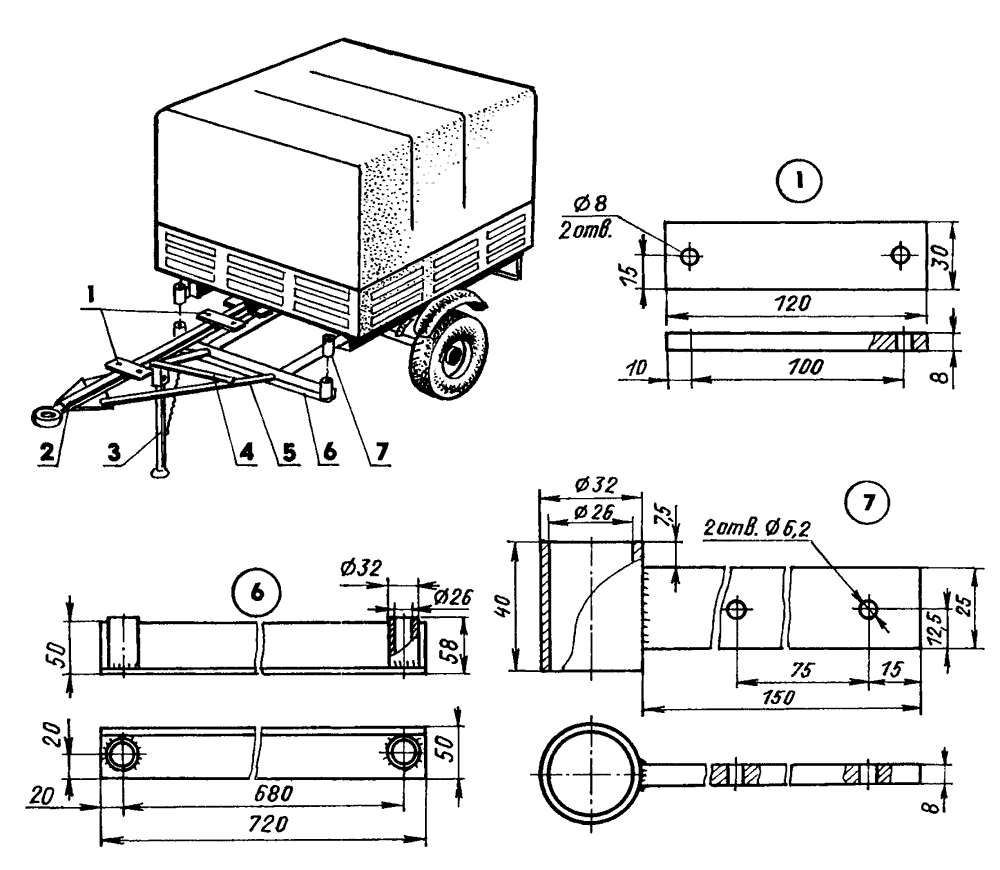

Если есть свободное время и конечно же желание, тогда к прицепу можно приварить «стабилизирующие домкраты». Такой дополнительный элемент способствует максимально горизонтальному размещению конструкции прицепа во время движения. Отличным решением будет их приваривание по углам рамы.
Борта прицепа и днище. Как правило, для этих элементов используется листовая сталь, реже дерево или поликарбонат. Выбор делать необходимо, исходя из условий эксплуатации прицепа и какие грузы на нем будут перевозить. Какой материал не был бы вами выбран днище необходимо крепить непосредственно к раме с помощью болтов. В принципе точно также необходимо крепить и сами борты (каркас бортов необходимо сделать из высокопрочных труб или же швеллеров). Требования, которые относятся к конструкции бортов не такие строгие, как с рамой, поэтому допускается использование материалов с меньшим сечением.
Устанавливаем необходимые электрические элементы. На задний борт прицепа устанавливаются светоотражатели, габаритные огни, поворотники, огни заднего хода и стоп-сигналы. На внешнюю сторону также необходимо установить оранжевые светоотражатели. Борт, который находиться ближе к автомобилю должен быть оснащен белыми габаритными огнями и оранжевыми светоотражателями. Когда проводка правильно подключена ко всем элементам можно приступать к её подключению к автомобилю. Осуществляется такое подключение с помощью розетки фаркопа. Если вы не имеете соответствующего опыта, то подобная работа может занять несколько дней. Главное, это не спешить.
После того, как все вышеперечисленные мероприятия сделаны остается только одно, это процедура регистрации нового самодельного прицепа, но это, впрочем, уже совсем другая история.
Материал для автоприцепа
Нередко в гаражах у автовладельцев лежит ненужным грузом различный хлам, который выкинуть жалко, но применения он не нашел. Нужно покопаться в этих вещах и посмотреть, может быть, что-то сгодится и для изготовления самоделки. Что может пригодиться:
- колеса и рессоры от старого авто, разобранного на запчасти;
- куски листового железа;
- швеллер или уголок;
- различный крепеж (гайки, болты);
- куски автомобильной электропроводки.
Для себя необходимо решить, какой должен быть грузоподъемности автомобильный прицеп (АП) – в паспортных данных авто указывается, на какую максимальную массу прицепа он рассчитан. Если какого-то материала не хватает, его придется докупить, также потребуется штекер для соединения электропроводки автомобиля с АП.

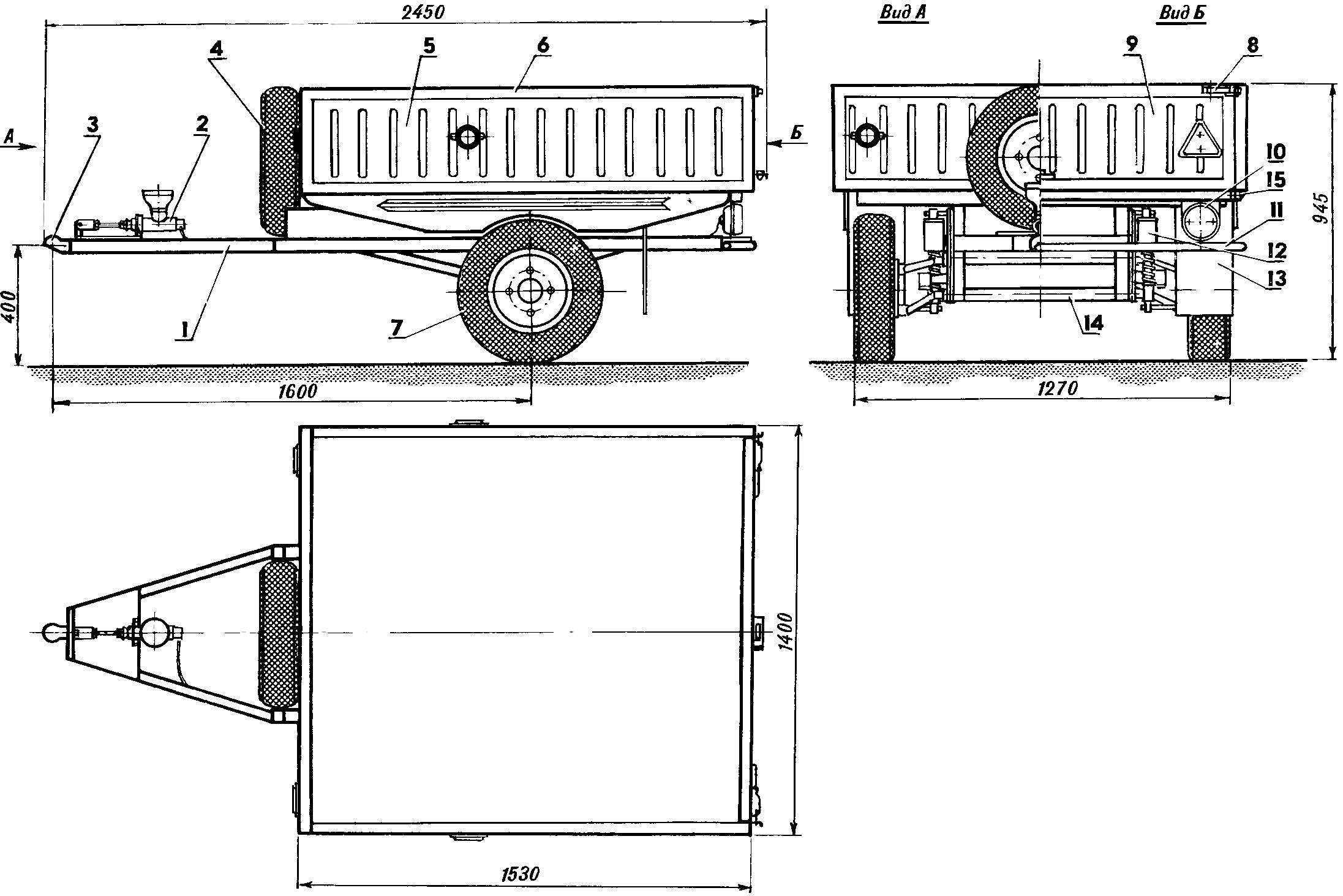

Пошаговая инструкция изготовления самодельного прицепа
После того как весь комплект материалов и инструментов будет собран, можно переходить непосредственно к сборке конструкции.
Инструкция позволит сделать всё быстро и качественно.
Первое, с чего начинается сборка прицепа – это рама,
собственно она и выступает в роли несущей части конструкции. Соответственно к ней предъявляются особые требования по прочности и надёжности. Для начала швеллер или труба нарезается на отрезки необходимой длины, после чего из них сваривается прямоугольное или квадратное основание, к которому будут крепиться борта
Особое внимание стоит обратить на качество сварочных швов, т. к
именно в этом моменте, как правило, возникают главные проблемы у самодельных конструкций. В передней части рамы производится крепление сцепного устройства, ну а посередине устанавливаются проушины для амортизаторов.
Сборка кузова начинается с каркаса бортов.
Сначала устанавливаются вертикальные стойки, потом горизонтальные. Отдельно рекомендуется укрепить борта дополнительными рёбрами жёсткости, т. к. во время движения, особенно по плохим дорогам элементы могут испытывать высокие нагрузки. Дополнительные ребра жесткости могут быть как вертикальными, так и горизонтальными.
Установка ходовой части прицепа.
Данный процесс обладает большим количеством тонкостей. Например, ось должна быть смещена ближе к задней части прицепа. В целом какие-либо особенности при монтаже ходовой части вызваны скорее конструктивными особенностями элементов, которые предпочёл испытывать автовладелец. К раме привариваются проушины для амортизаторов и реактивных тяг, пренебрегать последними недопустимо, т. к. они служат в качестве удерживающих элементов моста.
Обшивка бортов и дна осуществляется на заключительных этапах.
Для этого отлично подходит листовая сталь и фанера. В первую очередь лобзиком вырезаются элементы обшивки дна, их крепление осуществляется с помощью болтов. Далее из листовой стали изготавливается обшивка бортов. Примечательно, что крепить её можно как с помощью сварки, например, и на алюминиевые заклёпки, которые вполне доступны для покупки.

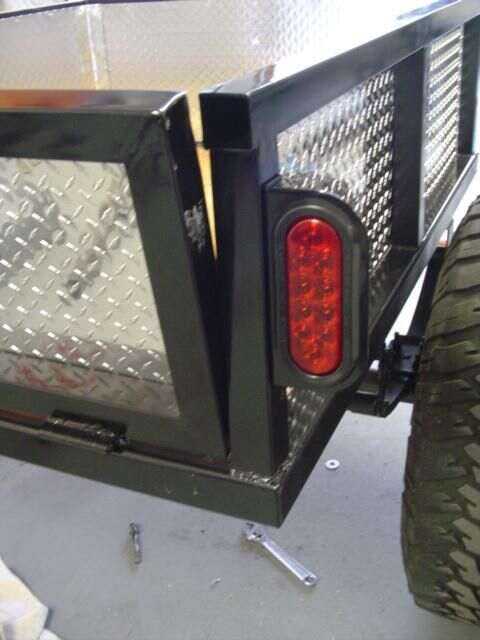

Установка электрооборудования.
На задней стенке прицепа следует установить: красные треугольники-отражатели, подсветку государственного номерного знака, фонарь заднего хода, стоп-сигналы, указатели поворотов и габариты. Сбоку должны располагаться отражатели оранжевого цвета. Передняя стенка предусматривает установку белых габарит и отражателей такого же цвета. Гораздо эффективнее будет использовать готовые решения проводки. Обязательно нужно использовать защитную гофру для проводов. Все соединения должны быть герметичны и надёжны. Крепление жгута проводки к раме удобнее всего осуществлять при помощи специальных пластиковых хомутов.
-
Антон.
Собирал прицеп своими руками на «москвичёвском» мосте. Остался доволен, для деревни самое то. Совет один, если не умеете пользоваться сварочным аппаратом, то и браться не стоит, болтовые соединения тут неуместны. -
Кирилл.
Собирал прицеп с нуля, задние фонари отлично подошли от газели, раму сварил знакомый. Главная проблема была с установкой моста. Пришлось повозиться, несколько раз даже ездил к дилеру посмотреть, как устроен «курганский прицеп». Будьте готовы, что придётся потратить кучу времени и сил, и тщательно взвесьте все за и против.
Всем привет! Друзья, я понимаю, что не так редко прицепы приобретаются для перевозки , или тех же . Хотя основная масса владельцев автоприцепов все же используют их для перевозки грузов. Кому-то нужно собрать урожай на даче, привезти стройматериалы, решить какие-то вопросы сельскохозяйственного характера.
Я это к чему? всем хороши, не спорю. Но вот изначально этот вид техники (прицеп) был ориентирован на грузоперевозки, расширяя возможности автомобиля и заменив некогда телегу с лошадью. Так что обсудить легковой прицеп самосвал мы просто обязаны. Иначе нас не поймут.

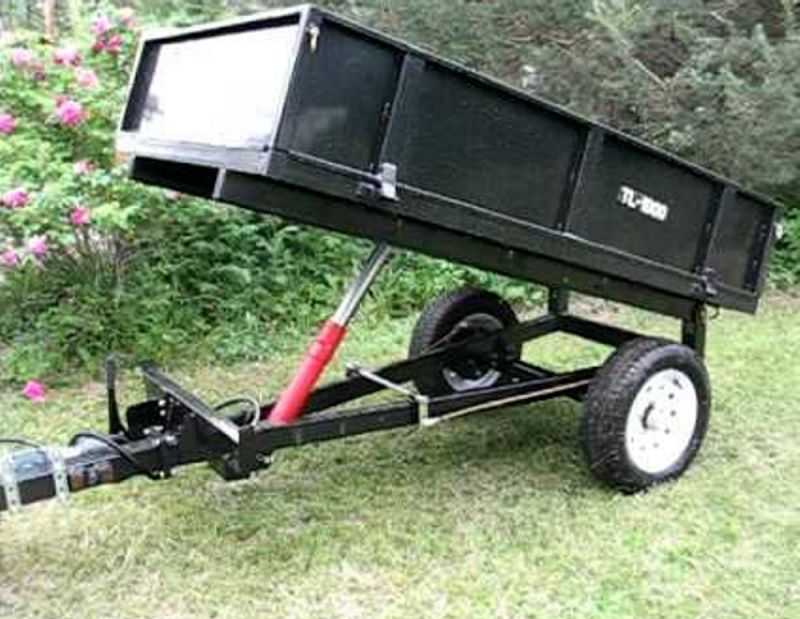

Как сделать прицеп для минитрактора своими руками? Самосвальные прицепы для минитракторов
Широкий выбор сельскохозяйственной минитракторной техники в нашей стране дает возможность каждому фермеру приобрести для себя хорошего и надежного помощника
Современный минитрактор обладает достаточно высокой мощностью, а поэтому может не только пахать поле, но и перевозить различные грузы, что также является весьма важной функциональной задачей
Однако настоящему мастеру вовсе не обязательно покупать готовый прицеп для такого трактора, поскольку умея обращаться с инструментом его можно сконструировать и самостоятельно.
Правильно выполненный проект – половина дела!
Итак, чтобы сделать прицеп для минитрактора своими руками следует начать с проекта, в котором нужно отразить параметры будущего механизма
При этом важно знать, что прицеп должен иметь хорошую прочность при небольшом весе, что позволит снизить нагрузку на трактор, а также повысить его грузоподъемность. Исходя из этого, прицеп должен иметь вместительный кузов, мощное водило, прочную раму и хорошие колеса
На представленном проекте можно увидеть основные конструкционные особенности самодельного прицепа, где важно обратить внимание на высокий клиренс в 255 мм, а также широкую колесную базу в 965 мм, что позволит обеспечить хорошую устойчивость даже при езде на плохой дороге
Последовательное изготовление составных частей прицепа
Обычно работу начинают со сварки рамы, которая будет представлять собой несущий каркас. Его рекомендуется выполнить их труб круглого и прямоугольного сечений, диаметром не меньше 40 см, причем все крепления сделать сварными. Далее следует переходить к конструированию непосредственной колесной базы, где в качестве оси лучше всего применить стальной стержень, диаметром не менее 35 см. Он присоединяется к несущей раме с помощью продольного шарнира, а также боковых лонжеронов и специальных уголковых опор. Такой самодельный прицеп для минитрактора будет иметь достаточно высокую грузоподъемность, благодаря чему на нем можно будет перевозить не только продукты, но и некоторые строительные материалы.
Особенности конструкции деревянного кузова
Кузов прицепа лучше всего выполнить из деревянных досок подходящего размера, причем высоту хозяин выбирает уже самостоятельно в зависимости от особенностей перевозимых грузов. Главное помнить, что доски должны быть хорошо просушенными, причем крепить их друг с другом рекомендуется на специальных металлических уголках, что обеспечит крепкое и прочное соединение, а также высокую устойчивость к возможным боковым нагрузкам. Расположенные прямо по центру колеса в нижней части прицепа гарантируют правильное распределение центра тяжести, что способствует безопасной езде на минитракторе с прицепом.
Правильное присоединение прицепа к минитрактору
Важно отметить, что прицеп для перевозки минитрактора должен иметь еще и надежное крепление к транспортному средству, причем его лучше всего сделать на основе шарнирного дышла, которое вставляется в специальный трубчатый корпус. В верхней части оно обязательно фиксируется специальным предохранителем, который обеспечит дополнительную защиту от случайного рассоединения
К конструкции данного узла следует подойти очень внимательно, поскольку в этом месте идет высокая нагрузка в сочетании с вибрациями и сильным трением.
Сборка отдельных улов в единое целое
Когда все конструкционные системы готовы, их необходимо аккуратно собрать в единое целое, что лучше всего выполнять с помощником. При этом нужно внимательно контролировать весь ход сборки, перепроверяя надежность соединяемых узлов, крепость шарнирных соединений, стяжек болтов. Когда механизм готов, полученный прицеп следует обязательно обкатать без груза, чтобы все необходимые детали хорошо притерлись друг к другу.
Выводы
Подводя итоги вышеизложенному можно сказать, что при должном упорстве и внимательности самодельные самосвальные прицепы для минитракторов сконструировать вполне под силу многим отечественным мастерам. Единственное, в ходе монтажа все конструкционные элементы желательно изготавливать из прочных, не ржавых материалов, которые смогут выдержать сильные нагрузки.
Также рекомендуется покрыть все металлические элементы масляной краской для их надежной защиты от коррозии, что значительно продлит срок полезной эксплуатации прицепа.
Видео-обзор самодельного прицепа:
