Выбираем опорное колесо для прицепа
Приобретение опорного колеса для прицепа предполагает отслеживание некоторых его технических характеристик:
- Вид устройства.
- Принцип работы.
- Полезную нагрузку.
- Материал изготовления шин и дисков.
Съемное или складываемое:
Автомат или механика?

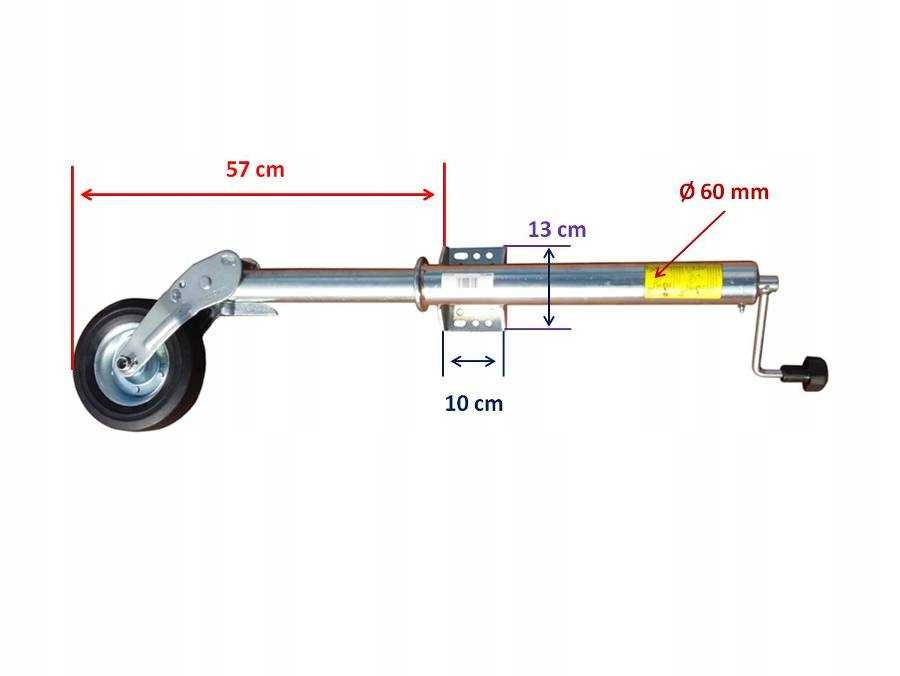

Схема автоматически складываемого опорного колеса на прицепе

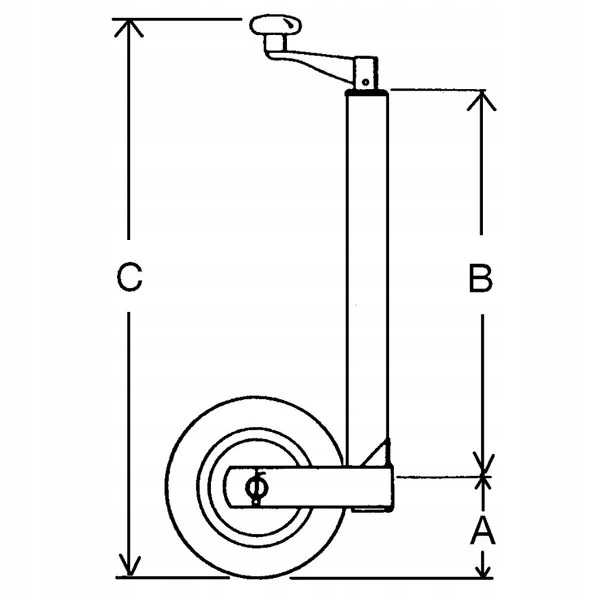

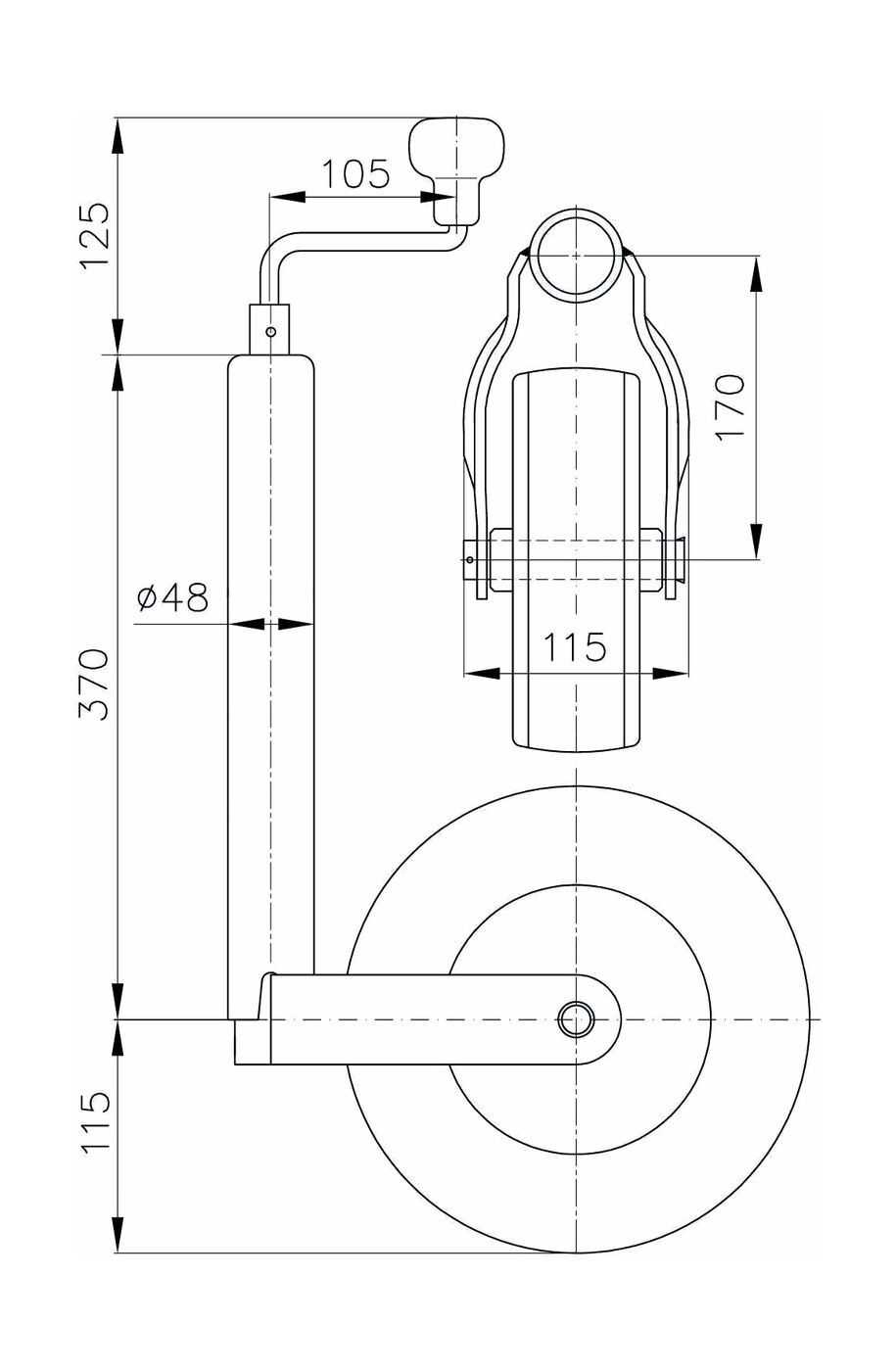

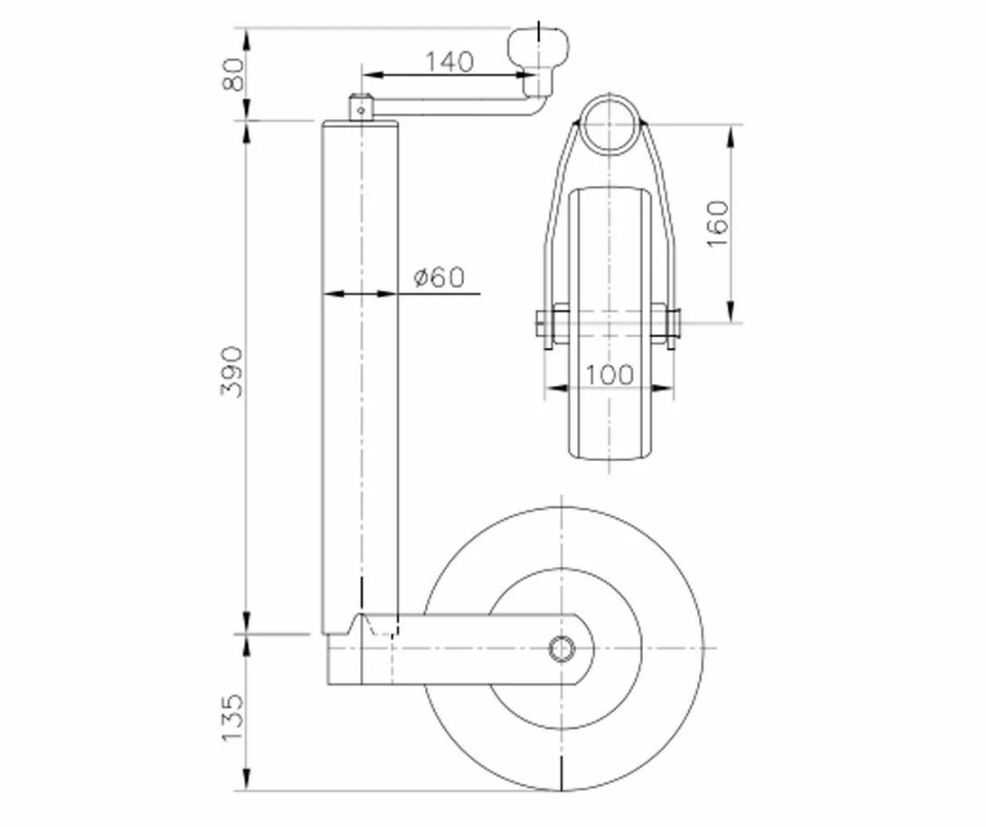

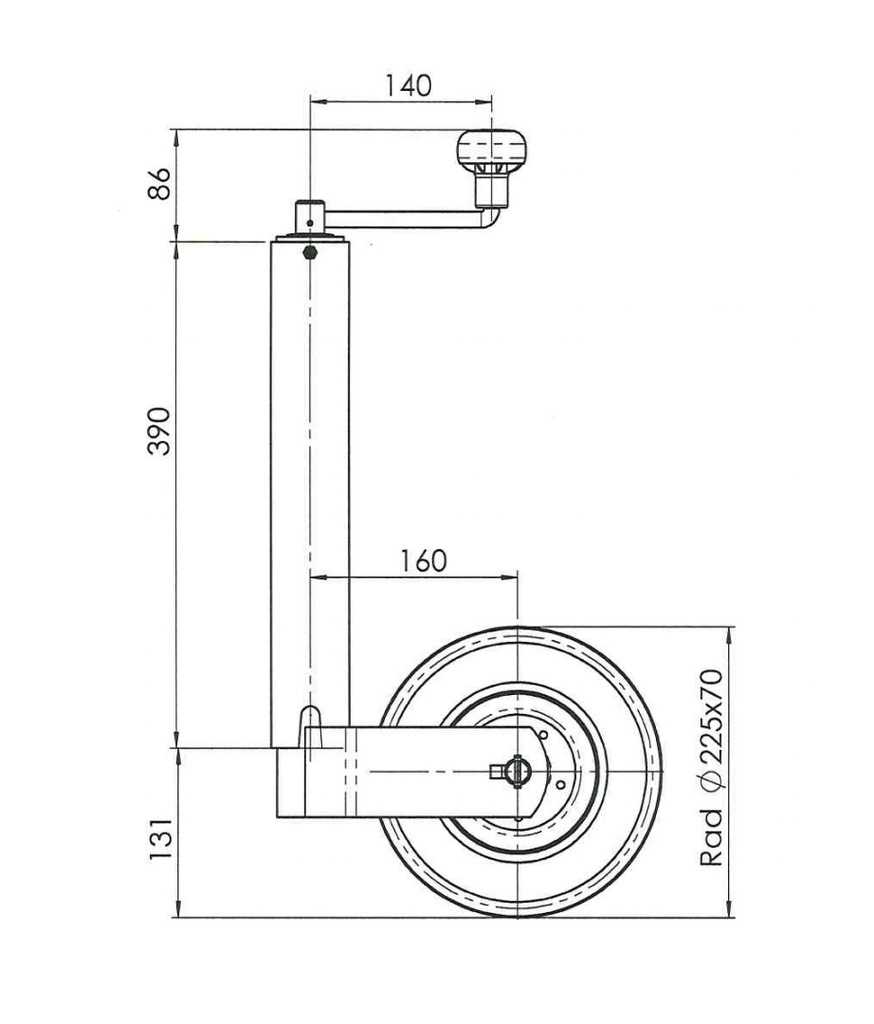

Конструкция опорного колеса представляет собой телескопическую систему, то есть две трубки: шток и корпус. Автоматическая система подразумевает присутствие кронштейна, при отжиме которого колесо автоматически опускается вниз. А механическая представляет собой обычное домкратное устройство.
Грузоподъемность опорного колеса. Варьируется от 0,15 до 0,5 тонны для легковых авто:
- 0,15 – для автоприцепа полной массой до 0,75 тонны.
- 0,3 – при массе от 1 до 2,5 тонны.
- 0,5 – до 3,5 тонны.
Опорном колесе из цельной резины прицепа КМЗ 8284 51
Для грузовиков значение выше 0,8-1,5 тонны.

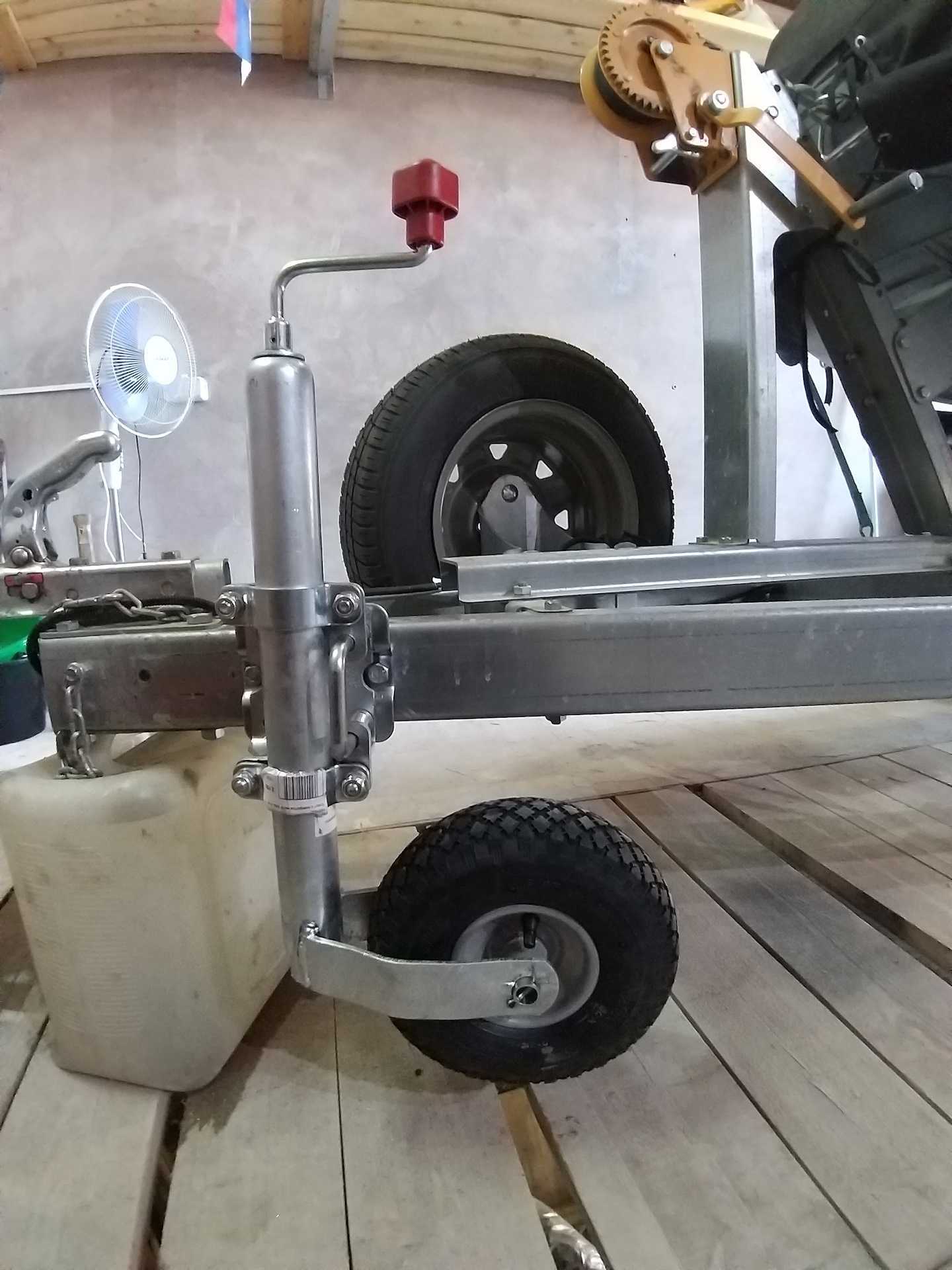

Резина и диски для опорного колеса являются важной составляющей. Опорное колесо для прицепа оснащается пневмо шиной или цельной резиной
Пневматические шины имеют лучшее сцепление с рельефом дороги и не буксуют на песке, но требуют своевременной подкачки.
Относительно дисков, то они делаются из пластика или стали. Хотя пластик выдерживает значительные нагрузки, стальные диски имеют больший запас прочности.
Подъемная платформа
Из профильной трубы сечением 50×50 мм сварил небольшую прямоугольную раму (фото 4 п. 1) для установки крана и прикрепил ее к передней перекладине подрамника. Внутри одной из труб получившейся подставки зафиксировал выдвижную ножку (2).
Из листового металла толщиной 5 мм вырезал площадку (3) нужного размера и приварил к ней кусок трубы d 89 мм (4) длиной 300 мм (можно длиннее) — это основание крана. Для надежности трубу с площадкой дополнительно соединил ребрами жесткости.
Из трубы d 79 мм изготовил стойку (5) На одном ее конце закрепил параллельно две пластины (6), а нижний торец заварил и вставил его в основание, предварительно насыпав внутрь последнего смазанные шарики от подшипников (это позволяет стойке свободно вращаться).
Между пластинами стойки болтом закрепил стрелу (7), изготовленную из отрезков труб сечением 60×60 и 50×50 мм.
Для регулировки стрелы по наклону (3 рабочих положения и 1 походное) и вылету (3 положения) в трубах и пластинах просверлил отверстия (8) нужного диаметра, в которые вставляются стопоры (9) К стреле приварил пластину и закрепил на ней ручную лебедку. Готовую крановую установку прикрутил к раме.
