Тормоза на мотоблок своими руками

Можно ли собрать адаптер к мотоблоку Нева

Для мотоблока Нева адаптер, работающий по схеме 4х4, продается в магазине сельскохозяйственной техники.

Рекомендуется приготовить все необходимые материалы и инструменты. Самодельный адаптер для мотоблока Нева помогает сэкономить деньги и потратить их на другие детали, необходимые для модернизации устройства.

Стоит рассмотреть, как выглядит передний адаптер к мотоблоку Нева.

Под адаптером для мотокультиватора Нева понимают прицеп с сиденьем, сделанный на основе двухколесной рамы. Функциональное назначение такого оборудования — сделать работу с мотоблоком простой, удобной и комфортной. Адаптер позволяет модернизировать культиватор в небольшой трактор, который подойдет для разного рода работ на даче, ферме, приусадебном участке.

Мотоблоки Нева с самодельным адаптером бывают 2 видов:

Тяжелые, которые делятся на короткие и длинные. Они подходят для разных типов мотокультиваторов, делая работу на земле легкой.
Легкие, которые устанавливаются на фрезы. Это означает, что механизм будет крепиться к одному из 4 колес мотоблока.

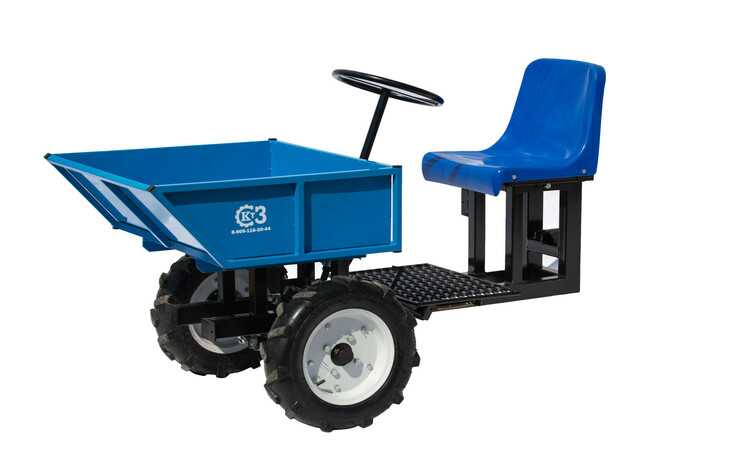

Адаптер КТЗ-03

Передний адаптер со съемным кузовом КТЗ-03, который подходит для мотоблоков Нева МБ-1 и МБ-2, позволяет обеспечить пользователю комфорт и удобство при работе. Он оборудован тормозами, рулевым управлением и поворотными колесами.

Технические характеристики согласно инструкции по применению:

габаритные размеры (д/ш/в) — 1560/870/740 мм;
скорость при работе — до 10 км/ч;
ширина колеи — 700 мм;
клиренс — 170 мм;
вес — 93 кг.

Схема переднего адаптера КТЗ-03 к мотоблоку Нева показывает наличие следующих структурных элементов на механизме:

Сцепки, одна из которых нужна для соединения адаптера и мотоблока, а вторая — для навеса того или иного вспомогательного оборудования.
Сиденье.
Дышло короткого или удлиненного типа.

В качестве навесного оборудования можно использовать бороны, плуг, копалки, косилки. Для их фиксации достаточно обеспечить одну сцепку. Используемые устройства можно перевести в рабочее положение с помощью ручного привода. Также особенностью адаптера торгово-производственной компании «КТЗ» является его универсальность, он позволяет в сцепке использовать такие навесные устройства, как: щетки, снегоуборщик, косилка и другие. Это доступно за счет жесткого соединения КТЗ-03 с мотоблоком Нева и благодаря качающейся передней управляемой оси устройства.

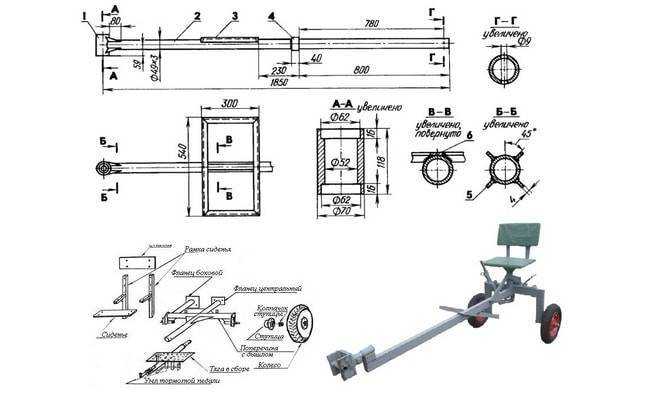

Необходимы чертежи устройства.

Чертежи с размерами адаптера помогут вам изготовить аналогичное оборудование своими руками. Цена самодельного устройства будет в разы меньше оригинального, купить который производитель предлагает за 38 – 42 тыс. рублей.

Адаптер АПМ-16 передний с кузовом

Передний адаптер к мотоблоку Нева МБ-2 АПМ-16 вкупе с сельскохозяйственной машиной Нева может с легкостью заменить мини-трактор. Возможно использование мотоблока с адаптером в сцепке с телегой. На агрегате установлены дисковые тормоза и рулевой редуктор — это улучшает управляемость, и повышает безопасность при езде. Он может полностью разбираться, что позволяет легко транспортировать устройство.

Технические характеристики:

габариты (д/ш/в) — 1300/800/1100 мм;
Размеры кузова: верх — 700х700 мм, низ — 700х500 мм, высота — 250 мм, глубина — 200 мм;
скорость при работе — до 10 км/ч;
клиренс — 200 мм;
масса — 85 кг.

Ранее были описаны этапы изготовления механизма, работающего на полном приводе и рулевом управлении. Чтобы сделать самостоятельно такой прибор, понадобятся следующие материалы:

прямоугольная стальная рама;
2 колеса;
старое сиденье от трактора или комбайна;
уголки;
стальной лист;
металлические трубы.

Надо приготовить аппарат для сварки и токарный станок, набор инструментов, орудия для садово-огородных работ.

Перед тем как собирать конструкцию, необходимо изготовить кинематическую схему. Принцип ее работы заключается в следующем:

Двигатель силового аппарата, который необходим, чтобы приводить в движение передние колеса, должен передать крутящий момент через цепь.
Дальше эта сила идет на реверс-редуктор.
Карданная передача позволяет передать момент на задний мост, что приводит в движение задние колеса, являющиеся ведущими.

Каких видов бывают адаптеры к мотоблоку?

Внешне конструкция адаптера являет собой небольшую раму с двумя колесами, платформой для ног, дышлом и сиденьем для оператора. Оснастив мотоблок такой «обновкой», Вы фактически превратите его в мини-трактор – работать станет в разы удобнее, быстрей и легче, а возможность регулировать сиденье сделает процесс работы более комфортабельным.

Есть несколько разновидностей адаптеров на мотоблок. Для того, чтобы купить или собственноручно изготовить наиболее подходящий Вам вариант, следует ознакомиться со всеми видами данного оборудования.

По типу сцепления адаптеры делятся на адаптеры с рулевым управлением и подвижным сочленением. Зависимо от расположения – на передние адаптеры и задние.

Также можно выделить в отдельную классификацию адаптеры за целью использования: с удлиненным дышлом для мощных больших мотоблоков, с укороченным – для небольших легких агрегатов.

Адаптер с рулевым управлением

Этот вид находится на жестком сочленении с мотоблоком. Рулевое управление представлено отдельным узлом, при этом возможны варианты как с задними, так и с передними колесами.

Мотоблок становится практически самоходной машиной, которая в управлении достаточно проста и легка, практически не отличается от мотоциклов или автомобилей.

Как сделать тормоза на прицеп к мотоблоку из подручных средств

Те, кто имеет прицеп, оборудованный к мотоблоку, может существенно сэкономить при перевозке грузов. Как правило, данное приспособление предусматривает самостоятельную деятельность колес, что очень удобно при работе на неровном участке. После приобретения опыта в изготовлении прицепа можно рассматривать вариант создания тормозов к нему.

Их также реально выполнить самостоятельно. Тормоза необходимы в случае, например, остановки устройства на наклонной местности. Сначала данный агрегат нужно снять с легковой машины, а после этого преобразовать под другие потребности. Стоит отметить, что тормоза бывают разные. Существует, к примеру, стояночный механизм. Однако он способен плохо останавливать прицеп при условии его загруженности. Немного поразмыслив, легко понять, что такие тормоза не совсем подходят для данного устройства.

Ведь устройство предназначено именно для перевоза различных материалов на расстояния. На прицеп можно установить ленточный механизм. Но он также не справляется со своими функциями и является почти бесполезным. Для оборудования данного приспособления на прицеп рекомендуется использовать ненужный мотоцикл, с которого необходимо снять барабан, тормозные колодки. Следует также применить и его колесо. С него извлекаются спицы и обод. Понадобится лишь барабан из металла.

С диска снимаются трос, потом тяга, делается проточка. Затем необходимо начать сборку тормозов. Барабан надевается на ступицу. Она закрепляется в задней части. Пространство, образованное между барабанными ребрами следует обмотать крепкой проволокой. Далее диск требуется насадить на ось, закрепить его при помощи втулки. Чтобы обеспечить ему неподвижность, необходимо использовать обрезок трубы, который прикрепляется при содействии сварочного аппарата. Чтобы вести контроль за тормозной системой, понадобится рычаг, к которому подтягивается трос. Принцип действия

Основное отличие между использованием стояночной тормозной системы в машине и прицепе состоит в том, что в автомобиле механизм применяется в качестве запасного варианта. Это обусловлено примитивностью его работы. Данный вид тормозов действует при использовании ножного или ручного управления, которое осуществляет человек педалью или рычагом. Аналогичным образом действует устройство и в прицепе. Оно состоит из соответствующего приспособления и привода тормозов, которые оператор запускает в процессе согласованности с педалью или рычажком.

Передача действия осуществляется через тросы. В основном их насчитывается три. Передний соединяется с рычагом, задние – с колесами. Все действия взаимосвязаны между собой и обеспечиваются при помощи уравнителя. Положительно влияет на данную систему и наличие специальной гайки, которая позволяет регулировать длину привода. Особенно это требуется в случае использования тормозов от ГАЗа старой модели. Кроме того, тросы можно приобрести и новые. Все зависит от желания владельца.

Для того, чтобы прицеп снять с тормоза, необходимо всего лишь изменить расположение рычага, поставив его в обратном направлении. В конструкции для этого предусмотрена возвратная пружина. Она способна размещаться в различных местах: на тормозном механизме, переднем тросе или уравнителе. Стоит также упомянуть о выключателе контрольной лампы. Правда, данная деталь скорее необходима для автомобиля. В случае же с прицепом ее использовать необязательно, так как данная конструкция не предусматривает применения этой детали.

Схемы и чертежи

Для того, чтобы преобразовать готовые тормоза, демонтированные из машины, чертежи, как правило, не потребуются. В них рассматриваются пропорции устройства, которые в данном случае не нужны. А вот схемой воспользоваться рекомендуется. В ней должны быть предусмотрены все детали изделия: ось, педаль, подножка, возвратная пружина, амортизатор (представляет собой резиновое кольцо), кронштейн скрепления тормозного цилиндра, рычаг педали. Ориентируясь по схеме, можно правильно осуществить сборку всех деталей, не допустив ошибок.

Ведь последние способны привести к недееспособности механизма в целом, а также травматизму. Чтобы не допустить таких неприятностей, рекомендуется отнестись к предстоящей работе с полной ответственностью, не упуская из виду даже мельчайшую деталь. Только так можно обеспечить высокую безопасность и надежность приспособления, изготовленного своими руками.

Самостоятельное изготовление

Данное устройство дозволит упростить обработку дачного участка, также поможет перевезти разные грузы начиная от сена и урожая до оставшегося мусора. Его изготовка не просит дорогостоящих и сложных материалов, быстрее, большая часть из их окажется найдена в домашней мастерской. В данном случае самодельная тележка окажется еще экономичнее покупной, ведь последняя будет стоить от 12 тыщ рублей в случае новейшей конструкции и от 8 тыщ при выборе, бывшей в употреблении. Размеры конструируемого прицепа зависят от того, с каким грузом ему предстоит работать. Например, для перевозки 2,5 центнера груза тележка должна владеть шириной, равной 1150 миллиметрам, длиной в 1500 мм и высотой, достигающей 280 мм.

Преимущества и недостатки

Тачка для мотоблока имеет свои положительные качества:

расширение потенциала мотоблока;
возможность установки стационарных перерабатывающих установок, опрыскивателей, распределителей удобрений;
возможность расположения самосвального приспособления, чтобы увеличить скорость разгрузки;
не надо тратить много денег на приобретение;
устройство делается под собственный мотоблок.

Мотокультиватор с прицепом обладает небольшими недостатками:

требуется время на изготовку;
для легких прицепов сложно сделать откидные боковые борта.

Такие недостатки компенсируются наличием значительных плюсов у этих приспособлений.

Плюсы и минусы самодельного прицепа

Существует много готовых конструкций, которые предлагают производители тягачей и сторонние изготовители. Благодаря телеге мотоблок будет полноценным транспортом, но чтобы определиться с выбором между покупной и самодельной моделью, нужно пересмотреть их достоинства:

Незаменимое приспособление для работы на даче.
Для изготовления можно использовать простой материал и технологию.
При изготовлении заметно экономятся денежные средства.

При покупке не всегда можно найти подходящий по всем характеристикам агрегат, а его качество и технические параметры могут быть намного ниже, чем цена.

Как сделать самодельный мотокультиватор

Разработано немало машин и механизмов, которые помогают культивировать, нарезать борозды, пропалывать междурядья, окучивать растения. Зачастую они довольно сложные, дефицитные и дорогие. В случае, когда земельные участки небольших размеров, на которых легкие почвы, многие садоводы предпочитают пользоваться ручным культиватором, выпускаемым отечественной промышленностью. В этом случае работа проводится преимущественно вдвоем. Используют для этого характерный метод «шаг вперед, полшага назад»: продвижение вперед идет большими толчками, с 10 сантиметровым откатом назад. Поскольку этот метод повышал производительность работы в сравнении с ручным трудом, но физически изматывал, было решено оснастить культиватор самым простым двигателем внутреннего сгорания, то есть сделать самодельный мотокультиватор.

Прицеп для мотоблока: виды прицепных устройств и рекомендации по изготовлению своими руками

Использование прицепа для мотоблока позволяет значительно расширить функциональные возможности этого популярного технического средства. Однако приобретение готового устройства не для всех владельцев приусадебных участков является целесообразным с финансовой точки зрения. В такой ситуации можно подумать об изготовлении прицепа своими руками.

Прицепы обладают различной грузоподъемностью, и это один из критериев, используемых при их классификации. Чаще всего в домашних условиях не возникает необходимость в применении устройств с высоким показателем грузоподъемности. Кроме этого, все прицепы для мотоблока можно разделить на группы в соответствии с их конструкцией:

Цельные — имеют наиболее простую конструкцию, в которой дно и стенки соединяются неподвижно.
С откидными бортами — отлично подходят для транспортировки крупногабаритных грузов.
Самосвальные — удобен во время проведения разгрузочных работ и позволяет увеличить их производительность.

Планируя приобрести прицеп или сделать телегу для мотоблока своими руками, важно учесть некоторые особенности конструкции

Если с цельными прицепными устройствами все достаточно просто, то в случае с другими типами это сделать необходимо

Особое внимание стоит обратить на следующие факторы:

Самосвальные двухосные устройства с большим показателем грузоподъемности для облегчения работы оснащаются гидравлическим приводом.
В одноосных моделях чаще всего опрокидывание осуществляется благодаря особому расположению центра тяжести и вполне достаточно оснастить их ручным устройством.
Прицепы, имеющие грузоподъемность более 350 кг, оснащены механической тормозной системой.

Изготовление прицепа своими руками

После изучения всех вариантов конструкции при изготовлении самодельного прицепа для мотоблока чаще всего используются наиболее простые варианты. Самосвальное устройство, безусловно, сложнее сделать, но его функциональность на порядок выше.

Работы по созданию прицепного устройства для мотоблока своими руками начинаются с чертежа. Благодаря этому можно определиться с количеством необходимых материалов и выбрать сложные узлы, требующие разработки более точных схем.

Следует помнить, что центр тяжести грамотно сбалансированного прицепа должен располагаться ближе к переднему борту, но при этом не выходить за уровень колесной оси.

Сборка рамы

Надежность рамы предопределяется долговечностью и прочностью, которой будет обладать прицепное устройство. Это следует учитывать при создании проекта будущего прицепного устройства. Таким образом, при изготовлении рамы прицепа можно использовать следующие материалы:

Уголок и трубу прямоугольного сечения.
Переднюю и заднюю поперечины можно изготовить из уголка размером 25х25 мм.
Для лонжеронов отличным выбором станет труба 60х30 мм.
Для соединения всех элементов необходимо сделать пять дополнительных поперечин, образующих решетку-каркас.
К продольным трубам этой решетки по углам крепятся четыре вертикальные стойки.

Изготовление цельного прицепа является довольно простым делом. Некоторые владельцы приусадебных участков решают изготовить более сложные устройства. В такой ситуации все последующие действия зависят от выбора конкретного типа прицепа:

На самосвальном прицепном устройстве задний борт должен быть откидным.
Если планируется изготовление прицепа с откидными бортами, то такую конструкцию должны иметь все три борта, кроме переднего.
Рамы откидных элементов следует изготовить отдельно от общего каркаса. Для простых моделей они могут быть его общими элементами.

Обшивка каркаса

Это один из самых простых этапов в создании прицепного устройства. Однако некоторые нюансы присутствуют и их необходимо учитывать. Для проведения работ по обшивке каркаса стоит выбирать те материалы, которые не смогут увеличить стоимость прицепного устройства:

Дерево — наиболее доступный материал, но не самый практичный из-за низкой устойчивости к влаге. Чтобы доски прослужили максимально долго, необходимо в обязательном порядке обработать их специальными составами и постоянно следить за целостностью покрытия.
Пластик — лишен основного недостатка древесины, но при этом обладает слабой устойчивостью к механическим повреждениям.
Металлические листы — предварительно должны быть обработаны антикоррозийными составами и являются наиболее прочным, но и довольно дорогим материалом.

Сначала необходимо обшить низ (пол) прицепа, а затем заняться его бортами.

Тормоза на прицеп к мотоблоку своими руками

Итак, мы уже говорили, что для оснащения прицепа для мотоблока чаще всего используют стояночные тормоза на прицеп к мотоблоку. При помощи них можно оставить прицеп с мотоблоком стоять продолжительное время, поставить под уклоном, или остановить во время езды. В общем все практически так же само, как бы мы использовали эту тормозную систему в автомобиле.

Разница только в том, что в автомобиле она выполняет роль запасной из-за своей примитивной работы и устройства. Активируются такие тормоза при помощи ручного или ножного управления со стороны водителя при помощи педали, или с помощью рычага.

Стояночные тормоза состоят из механического тормозного привода и тормозного механизма. Оператор при взаимодействии с рычагом или педалью запускает механический привод и передает действие на тормозной механизм.

Действие от рычага к тормозным механизмам передается через тросы. Их может быть три. Один, передний, соединен с рычагом, а двое задних — с колесами нашего прицепа. Рычаг активирует передний трос, который тянет за собой двое остальных. Такое взаимодействие обеспечивается благодаря уравнителю. Тросы крепятся к рычагу и колесам.

Очень хорошо что в такой тормозной системе имеется регулировочная гайка, при помощи которой можно легко изменить длину механического привода. Это бывает полезно, когда вы сняли тормоза со старенького ГАЗа и решили переставить на прицеп для мотоблока, если он короче или длиннее. К тому же всегда можно заиметь новые тросы — было бы желание.

Чтобы снять прицеп с тормоза, вам нужно просто переместить рычаг в обратное положение. Для этого в конструкции стояночного тормоза придумали возвратную пружину, которая может крепиться к переднему тросу, к тормозному механизму, или находиться на уравнителе.

Рисунок-схема тормозной системы, которую вы можете видеть ниже

1 — рукоять; 2 — рычаг управления тормозами; 3 — кронштейн; 4 — рычаг механического привода; 5 — направляющий троса; 6 — возвратная пружина; 7 — эксцентрик регулировочный; 8 — кронштейн; 9 — задний трос; 10 — уравнитель; 11 — тяга уравнителя тросов; 12 — тяга тормозного рычага; 13 — выключатель контрольной лампы (такая деталь нужна скорее в автомобилях, если переделываете тормоза под прицеп, она вам наверняка не понадобится).

Тормозная система прицепа

Прежде чем выяснить, как сделать тормоза на мотоблок, целесообразно более подробно ознакомиться с подобными элементами. Они представляются необходимыми для любого мотоблока с прицепом, поскольку позволяют быстро остановить движущийся агрегат даже при наличии внушительного груза.

Это позволяет сделать его перевозку безопаснее, что особенно важно при поездках по неровному рельефу с обилием склонов. Для изготовления подобных элементов настоятельно рекомендуется воспользоваться готовыми деталями от различной авто- и мототехники, что позволит значительно упростить задачу. При этом тормозные системы бывают разных типов и далеко не все из них подходят для эксплуатации в конструкции мотоблока

При этом тормозные системы бывают разных типов и далеко не все из них подходят для эксплуатации в конструкции мотоблока.

Не подойдут для решения подобной задачи и тормоза ленточного типа, что обусловлено их небольшой мощностью, а также быстрым износом.

Самым простым и эффективным вариантом, который следует использовать в качестве основы для самодельных тормозов, являются аналогичные детали от старого мотоцикла. Подобные запчасти легко найти, они отличаются доступной стоимостью, что позволяет сделать тормоза на мотоблок без лишних затрат.

При желании можно использовать стояночный тормоз от автомобиля, что позволит без труда останавливаться на склонах даже на длительное время. Однако, процесс демонтажа и последующей установки подобного типа тормоза значительно сложнее, а стоимость выше, что делает данный вариант менее популярным.

Управление системой крайне простое, поскольку идентична стандартным аналогам, применяемым в других разновидностях техники. Торможение осуществляется при смещении рычага, которое приводит к натяжению троса, а для дальнейшего движения потребуется повернуть рычаг в обратное положение.

Тормоза, сцепка, ступицы и прочие узлы

При сборке прицепа для мотоблока своими руками неизбежно придется принимать решение по конструкции тормозной системы, сцепного устройства, стояночного упора и прочего. Оценим возможные решения и выберем подходящие.Тележка грузоподъемностью более 350 кг должна быть обязательно укомплектована тормозами, иначе груз может толкать мотоблок в самый неподходящий момент. Проще всего изготовить тормоза на базе тормозного цилиндра и соответствующей педали от любого авто. При условии наличия рабочих тормозных цилиндров и колодок в подвеске их необходимо соединить медными трубками с главным тормозным цилиндром и цилиндром педали.

Для тяжелой тележки стояночный тормоз просто необходим. Он подойдет также от любой легковушки и должен быть закреплен к раме рядом с водителем. При наличии стандартных механических приводов тормозов в задней подвеске остается их соединить с рычагом ручника тросом необходимой длины. Гидравлический и механический тормоз обязательно следует хорошенько протестировать, прежде чем грузить прицеп.

Сцепка – еще один важный узел прицепа. В простейшем случае к дышлу приварена труба, в которой просверлено отверстие под палец. У мотобуксировщиков с воздушным охлаждением двигателя его диаметр обычно равен 16 мм, с водяным охлаждением – 20 мм. В данном примере очень правильно устроена страховка в виде цепи, которая крепится за палец в боковом отверстии сцепки.

Нередко в качестве поворотного элемента сцепки используют кардан. При этом боковые элементы крестовины необходимо заварить, чтобы дышло тележки не проседало.

При использовании 4-х колесного прицепа возможно использование фабричной автомобильной сцепки. В таком случае потребуется переходник с шаром, закрепленный на мотоблоке.

Рассмотрим несколько возможных вариантов переходников для присоединения прицепа. Первый – тот самый шар, который мы упоминали, и он работает с 4-х колесным прицепом. Два других представляют из себя втулку, приваренную к стержню, который может вращаться в трубке. Втулка вставляется в сцепку мотоблока и фиксируется пальцем. Трубка варится к дышлу прицепа. Таким образом, тележка имеет возможность поворачиваться в обе стороны при движении, а также свободно наклоняться на неровной дороге. Высота втулки составляет 60-70 мм (в зависимости от исполнения мотоблока).

На стоянке тележке может потребоваться упор. Конструкция с пружиной напоминает упор велосипеда и позволяет фиксировать штангу в двух положениях.

Надежные запоры заднего борта можно изготовить из полосы, прута и патрубка. Без болгарки и сварки здесь не обойтись.

На небольшом прицепе можно приварить обычные шпингалеты. При этом боковые борта не должны наклоняться, иначе соединение самопроизвольно развалится.

Если борта предполагается наращивать, необходимо предусмотреть проушины для вертикальных стоек. Их удобно изготовить из профильной трубы 40х60 мм.

Иногда достаточно приварить небольшие проушины снизу кузова. Через них можно привязать тент или груз в прицепе.

Петли для заднего борта можно сварить самостоятельно из прутка и трубки. Однако проще приварить обычные дверные петли.

Для крепления обшивки из профнастила удобно использовать саморезы со сверлом. Подойдут обычные с пресс-шайбой или кровельные с уплотнением.

Мы уже видели, как в качестве сидения используется автокресло или офисный стул. Простую скамью для сидения можно изготовить своими руками из куска ДСП, поролона и кожзама. Покрытие крепится к основанию с помощью скобозабивного пистолета.

Я постарался собрать в этой статье наиболее полезную информацию для тех, кто решился изготовить прицеп для мотоблока самостоятельно. Подробный рассказ об особенностях самодельных прицепов предлагают их хозяева в следующих видео.

Изготовление самодельного прицепа для мотоблока своими руками

Для изготовления самодельного прицепа для мотоблока своими руками стоит придерживаться определённой последовательности действий. Предлагаем с ней познакомиться.

ФОТО: a.d-cd.netРама корпуса

Для изготовления рамы берется металлопрокат с подходящей формой и размером поперечного сечения. Работы выполняют в следующей последовательности:

Иллюстрация Порядок действий

Прокат отрезается в размер. Количество элементов и их параметры зависят от габаритов и грузоподъёмности будущего кузова

Подготовленные отрезки свариваются между собой, формируя каркас с поперечинами. Их пространственное положение тщательно контролируется

Особое внимание уделяется углам, под которыми располагаются соседние элементы

Собранный каркас дополнительно проваривают по периметру, что обеспечивает достаточную прочность готовой конструкции

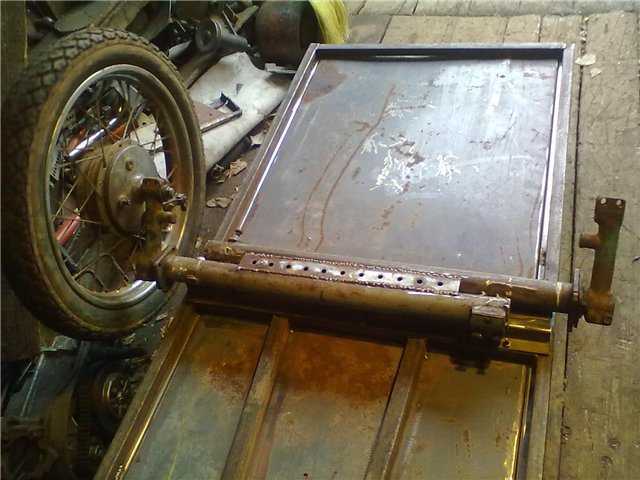

Ходовая часть

Сборочные работы по изготовлению ходовой части самодельного прицепа выполняются в следующей последовательности:

Иллюстрация	Порядок действий
	При изготовлении своими руками оси для прицепа, в трубу ввариваются полуоси от «Жигулей». По краям и по центру трубы привариваются швеллеры, к которым будет крепиться рама
	Рама приваривается к балке. Для этого конструкцию переворачивают и формируют сварочный шов с обратной стороны
	Конструкцию переворачивают. В местах соприкосновения рамы с осью элементы сваривают между собой, предварительно установив уголки
	Для дополнительного усиления рамы приваривают поперечины. Их располагают в соответствии с чертежом
	Устанавливают колёса. Проверяют их параллельность. Его конструкцию сварена правильно, колёса встанут верно
	Приваривается дышло, если это не было сделано ранее

Кузов, обшивка каркаса

Формирование кузова выполняется в следующей последовательности:

Иллюстрация	Порядок действий
	К раме привариваются вертикальные стойки. Их высота зависит от объёма изготавливаемого прицепа для мотоблока. В среднем их высота 42 см
	Вертикальные стойки соединяются между собой горизонтальными элементами. Пространственное положение каждого тщательно контролируется. При необходимости, приваривается сидение. Конструкция устанавливается в сборе
	Для крепления обшивки к раме привариваются дополнительные элементы. Предусматриваются горизонтальные и вертикальные детали
	Крепится поддон. Может использоваться листовой металл толщиной до 2 мм. Сначала поддон прихватывают, а затем аккуратно приваривают по всему периметру
	Устанавливаются борта. Для их изготовления используется листовой металл либо металлопрофиль
	К раме привариваются петли для откидного борта. Ответная часть приваривается к самому откидному борту. Элемент устанавливается на место
	Приваривается конструкция, позволяющая зафиксировать откидной борт во время движения

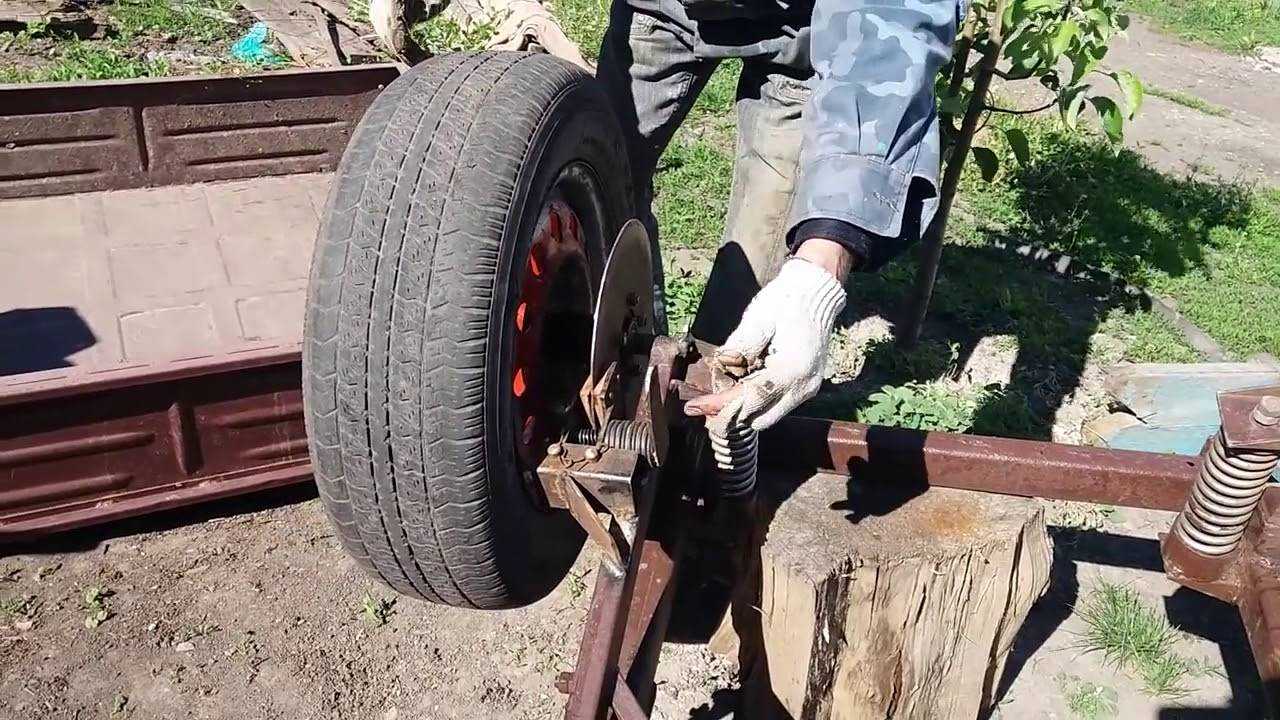

Тормоза на прицеп к мотоблоку своими руками: порядок изготовления

Чтобы прицеп к мотоблоку случайно не покатился, стоит вовремя задуматься, как сделать тормоза. При их наличии существенно повысится безопасность эксплуатации прицепной конструкции. Для изготовления тормозов на прицеп к мотоблоку своими руками надо иметь в наличии тягу, трос и барабан. Работы выполняются в следующей последовательности:

крепим барабан на ступице одного из колёс;
к тормозному диску привариваем отрезок трубы;
надеваем механизм на ось;
на оси закрепляем тормозные колодки с тросом. Последний протягиваем к рычагу, который устанавливаем рядом с сиденьем водителя.

Предлагаем посмотреть видео, в котором рассказывается, как изготовить тормоза на прицеп для мотоблока своими руками:

Watch this video on YouTube

Прочие детали

Кроме перечисленных элементов возможна установка дополнительных деталей, которые расширят функциональные возможности прицепа для мотоблока. При изготовлении прицепного устройства своими руками можно предусмотреть установку:

откидной лавки. Её крепят к переднему бортику кузова, используя в качестве опоры боковые части;
запасного колеса, которое может потребоваться при выполнении работ за пределами дома. Чаще всего для его размещения выбирают боковой борт либо нижнюю часть поддона. Для исключения его смещения используется специальный крепёж;
небольших ящичков либо специальных сумок, располагающихся вблизи сиденья водителя. Их используют для хранения мелкого инструмента, который может потребоваться при выполнении ремонтных работ.

ФОТО: a.d-cd.netФиксация запасного колеса может производиться по-разному
