Установка фаркопа

От чего зависит необходимость постановки на учет?

Когда это делать обязательно?

Регистрировать фаркоп необходимо в следующих случаях:

Если его установка изначально не предусмотрена конструкцией автомобиля. В этой ситуации владельцу машины перед установкой нового устройства может потребоваться проведение экспертизы в сертифицированной лаборатории, которая подтвердит безопасность вносимых изменений.
Если конструкция автомобиля допускает установку фаркопа, но отсутствуют необходимые документы на этот узел. В частности, такая ситуация может возникнуть при установке кустарно изготовленных фаркопов.

В каких случаях оформлять изменения не обязательно?

Вопросы об установке фаркопа возникали у автовладельцев так часто, что в результате ряд региональных УГИБДД МВД РФ дали в 2019 году официальные разъяснения. Их суть сводится к следующему. Если производителем автомобиля разрешена установка ТСУ, то дополнительной регистрации изменений в конструкцию не требуется.

Однако для этого требуется соблюдение нескольких условий:

Возможность установки ТСУ должна быть прямо закреплена в руководстве по эксплуатации автомобиля.
Устанавливаемый фаркоп должен быть сертифицирован производителем.
Установка производилась в точности по инструкции, предусмотренной производителями как автомобиля, так и ТСУ.

Поэтому, для того чтобы установить фаркоп на автомобиль собственнику потребуется:

Паспорт на ТСУ с отметками продавца и установщика.
Заверенная копия сертификата на фаркоп.
Квитанция об оплате и товарный чек или накладная на устройство.

Эти документы следует хранить в автомобиле и предъявлять инспектору ГИБДД в том случае, если при проверке возникнут вопросы относительно внесённых в конструкцию машины изменений.

При этом если автомобиль новый, то устанавливать фаркоп можно только двумя способами:

В центре техобслуживания официального дилера.
В СТО, имеющей соответствующий сертификат соответствия на оказываемые услуги.

Если этого не сделать, то у ГИБДД не будет претензий к ТСУ – однако гарантия на автомобиль будет прекращена.

Важно: Конструкция фаркопа может предусматривать как его постоянное использование, так и установку крепёжного узла непосредственно перед использованием прицепа. Последний вариант в основном используется на современных автомобилях, произведённых в странах, где использование ТСУ без прицепа запрещено. Разумеется, для такого фаркопа никаких согласований не надо: это штатный узел автомобиля, который может быть как снят, так и установлен

Разумеется, для такого фаркопа никаких согласований не надо: это штатный узел автомобиля, который может быть как снят, так и установлен

Последний вариант в основном используется на современных автомобилях, произведённых в странах, где использование ТСУ без прицепа запрещено. Разумеется, для такого фаркопа никаких согласований не надо: это штатный узел автомобиля, который может быть как снят, так и установлен.

Особенности фаркопа

Сколько стоит поставить фаркоп на машину? К примеру, крепление такого устройства на иномарки без подключения обойдется в 2000 рублей. Однако вполне реально провести эту процедуру и без вмешательства специалистов. Важнее всего правильно подобрать модель, чтобы она не только подходила к автомобилю и выполняла все нужные функции, но еще и эстетично вписывалась

Также очень важно помнить, что они могут быть как съемными, когда крюк можно демонтировать с балки, а могут быть и несъемными, когда и фаркоп, и несущая балка формируют собой единое целое.Первый вариант более распространен по вполне понятным причинам

Сколько стоит поставить фаркоп на машину, и зависит ли это только от работы? Дело в том, что установка такого приспособления зависит еще и от некоторых характеристик самой детали. Естественно, что наиболее важная из них — это грузоподъемность. Конечно, такой элемент как сам по себе, так и его монтаж будут стоить несколько дороже, но экономить в этом случае категорически запрещается, так как его поломка, особенно во время езды, опасна для участников дорожного движения.

После того как будет выбрана нужная модель, можно приступать к установке фаркопа на автомобиль. Есть несколько наиболее известных компаний, к примеру, BOSAL,THULE, Westfalia. Эти компании отличаются тем, что сотрудничают со многими заводами по производству автомобилей. А это значит, что если фаркоп был выбран верно, то он обязательно подойдет по всем параметрам к машине, и не придется просверливать дополнительные отверстия.

Общие требования во время установки

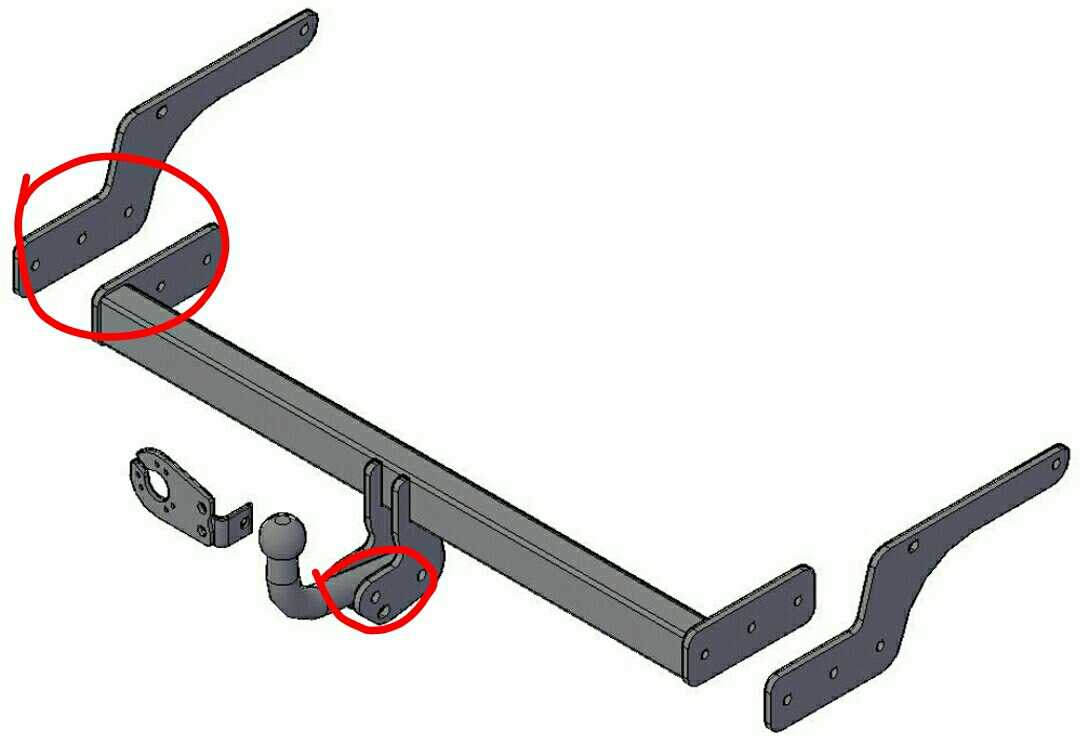

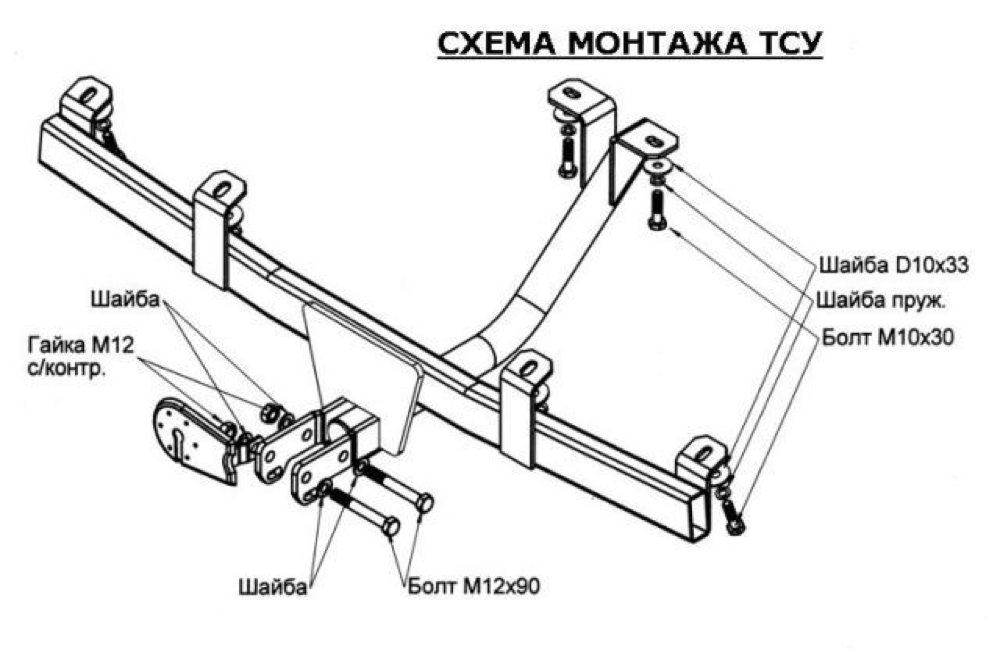

Во-первых, балки фаркопа, а также его кронштейны, расположенные по бокам, необходимо прикрепить к лонжеронам автомобиля так, как это показано на схеме, которая обычно продается вместе с инструкцией по монтажу. Во-вторых, к балке всегда крепится подрозетник. Далее нужно просунуть жгут с электрическими кабелями устройства через отверстие, имеющееся в задней панели кузова автомобиля. Однако прежде чем это сделать, стоит прицепить его к балке при помощи пластиковых креплений.

Далее наступает процесс электромонтажа. Обычно многие задаются вопросом о том, сколько стоит установка фаркопа, именно из-за этой части. Действительно, если это иномарка, то разница в стоимости будет в 1000 рублей за работу с подключением и без него. Однако электрический монтаж можно провести и самостоятельно. На многих транспортных средствах имеются специальные разъемы для его установки. Необходимо найти их руководствуясь при этом схемой самого автомобиля.

Важно обратить внимание на то, что все резьбовые соединения должны быть затянуты максимально крепко. После этого нужно будет приступить к установке всех снятых ранее деталей в обратном порядке. Здесь стоит приготовиться к тому, что может потребоваться подрезать задний бампер автомобиля так, как это показано на шаблоне, чтобы он без проблем мог монтироваться вместе с фаркопом

Если этого делать вовсе не хочется, то на этот момент нужно обращать внимание еще на стадии покупки. Необходимость в подрезании указывается в инструкции по установке

Здесь стоит приготовиться к тому, что может потребоваться подрезать задний бампер автомобиля так, как это показано на шаблоне, чтобы он без проблем мог монтироваться вместе с фаркопом. Если этого делать вовсе не хочется, то на этот момент нужно обращать внимание еще на стадии покупки. Необходимость в подрезании указывается в инструкции по установке

После этого нужно будет приступить к установке всех снятых ранее деталей в обратном порядке. Здесь стоит приготовиться к тому, что может потребоваться подрезать задний бампер автомобиля так, как это показано на шаблоне, чтобы он без проблем мог монтироваться вместе с фаркопом

Как видно из общего плана работ, выполнить все требования по отношению к установке данной детали, в принципе, несложно.

Штрафы

Итак, теперь более или менее понятно, почему сотрудники ДПС могут выписать протокол за установленный фаркоп. Давайте рассмотрим все штрафы, которые грозят водителю, пойманному на таком нарушении. Это интересный вопрос, с которым также следует ознакомиться, чтобы избежать неприятных известий на дороге.

Согласно КоАП за такое нарушение придется заплатить штраф в 500 рублей. Если это покажется вам небольшой суммой, то сделайте поправку на возможность получения неограниченного числа штрафов в течение суток. По сути, вас может тормозить один и тот же экипаж ДПС при любом появлении в их поле зрения. В некоторых случаях могут оформить предупреждение

, но это только в ситуации, если подобных нарушений за последние полгода не было. Также фактически предупреждения сейчас не рекомендовано применять, поэтому данный вид протокола является доброй волей инспектора.

В случае, когда штраф выписан, можно снизить его размер в 2 раза. Для этого законодательством предусмотрен льготный период, при оплате штрафов в течение 20 дней сумма к выплате снижается. Если водитель оплатит протокол в течение этого времени, достаточно будет перевести 250 рублей.

Статья по теме «Как оплатить штраф со скидкой 50%»?

Выбираем

Если ваша машина — внедорожник или какой-нибудь фургон, то фаркоп у вас уже, скорее всего, есть. Но в случае если у вас стандартная легковушка, а вы уверены, что у неё хватит лошадиных сил и крутящего момента, вам нужно будет купить и установить фаркоп самому. Исходя из того, что именно вы планируете тянуть, следует выбирать вид и способ крепления детали к кузову.

Сегодня есть множество видов прицепных устройств. Они различаются предельной нагрузкой, способом крепления, методом зацепов и т. д. Это, конечно, разительно отличается от того, что было на старых грузовиках. Так, для того, чтобы потянуть прицеп, нужно было сцепку крепить на специальный крюк. Во-первых, конструкция сама по себе была массивной. Во-вторых, для крюка, чтобы он не раскрылся в самый неподходящий момент, нужна была дополнительная деталь, шплинт. А в-третьих, из-за неплотного примыкания сцепки к крюку при каждой остановке и трогании они бились друг о друга, что ну никак не прибавляло конструкции прочности. Самое главное, водителю нужно было подводить тягач к прицепу с ювелирной точностью, чтобы попасть одним в другой, так что буксировка становилась действительно головной болью. Фаркоп стал унифицированным средством. Конечно, сейчас, чтобы седлом сцепки попасть на гнездо фаркопа, тоже не получится стоять лицом друг к другу. Но процесс стал проще.

Порядок регистрации фаркопа

Вопросы установки тягово-сцепных устройств регулирует техрегламент «О безопасности колесных транспортных средств» ТР ТС 018/2011, действующий с 01.01.2015. Большинство современных автомобилей предусматривает возможность размещения фаркопа. В таких случаях его установка не требует регистрации в ГИБДД. При этом устройство должно иметь сертификат соответствия техрегламенту и паспорт.

Важно! Регистрация фаркопа обязательна, если он не предусмотрен технической документацией автомобиля. Чтобы избежать проблем с законом, лучше устанавливать ТСУ в авторизованных центрах – в этом случае сохраняется гарантия официального дилера

Самодельный фаркоп таких преференций не дает

Чтобы избежать проблем с законом, лучше устанавливать ТСУ в авторизованных центрах – в этом случае сохраняется гарантия официального дилера. Самодельный фаркоп таких преференций не дает.

Возможность установки тягово-сцепного устройства должна быть предусмотрена автопроизводителем, а сам механизм – значиться в каталоге запчастей под оригинальным номером. При несоблюдении данных требований, отсутствии регистрации фаркопа действия автовладельца могут квалифицироваться как внесение конструктивных изменений в ТС.

Узнать о том, допустима ли установка ТСУ на автомобиль, можно в руководстве по его эксплуатации, которое доступно на сайте производителя. Также в качестве источника информации можно использовать табличку с VIN-номером. В ней обозначено четыре варианта максимально допустимой массы:

самой машины,
автопоезда,
нагрузка на обе оси.

Если представлено только три значения, значит, тягово-сцепное устройство не предусмотрено.

Если выяснилось, что без регистрации не обойтись, нужно выполнить следующие действия:

пройти экспертизу перед монтажом и после него:
получить сертификат безопасности в авторизованной компании;
обратиться в ГИБДД – здесь будет произведен осмотр машины и проверены документы:
получить ПТС и техталон с отмеченным фаркопом.

Этапы установки

Установка фаркопа на «Ниву» может быть проведена самостоятельно, как и в других случаях. Для этого потребуется выполнить несколько следующих шагов:

Для начала автомобиль загоняется в гараж, где имеется смотровая яма, чтобы обеспечить удобный и беспрепятственный доступ к днищу, куда и будет монтироваться фаркоп.
Далее необходимо найти те самые отверстия, которые предназначались изготовителем под монтаж оборудования. Они есть на любой модели «Шевроле Нива», однако иногда случается так, что их достаточно трудно обнаружить. Довольно часто это случается из-за того, что на заводе их заклеивают. Чтобы упростить задачу, можно взять фаркоп и прикладывать к тому месту, где кажется, что он должен быть. Проколоть заклеенные отверстия можно при помощи отвертки, к примеру.
После этого следует полностью очистить скотч, которым они были заклеены.
Основное отличие от всех предыдущих транспортных средств заключается в том, что у «Шевроле» нет необходимости в демонтаже заднего бампера, как это требовалось ранее. Здесь можно сразу переходить к процессу установки.
По очереди в отверстия устройства и лонжеронов вставляются болты, которые закручиваются при помощи гайки. Начать лучше всего с поперечной рейки заднего бампера, которая крепится внутри к лонжерону.
Далее нужно зафиксировать продольную рейку. Для этого сзади она крепится к поперечной рейке, а спереди к — лонжеронам автомобиля.
Последний этап — это крепление непосредственно съемного шара. Фиксируется он при помощи болтов. После этого можно считать, что механическая часть работы полностью окончена.

Далее следует заняться работой над установкой розетки, то есть электрики.

Установка

Имея в распоряжении Рено Дастер, Шевроле, Ниссан, Форд Фокус, Киа, Фольксваген, Ленд Крузер 200 или какой-нибудь Ховер Н3, владельцы этих автомобилей часто задумываются над установкой ТСУ.

Его можно поставить на ВАЗ 2110, на Ниву, Шкоду, Калину, Ладу Ларгус, Приору, Х Трейл Т31 и практически любой другой автомобиль. Даже если заводом монтаж фаркопа не предусмотрен, вы все равно имеете возможность его поставить. Хоть это будет и несколько сложнее с позиции оформления документов.

Скажу сразу, что в некоторых случаях купить с установкой новенький фаркоп намного выгоднее, чем пытаться самостоятельно соблюдать правила, монтировать, сверлить и варить металл. Если вы взяли себе ТСУ, предназначенный для конкретно вашей машины, проблем с установкой не будет. Несколько сложнее ставить не родной фаркоп.

Весь процесс выглядит следующим образом:

автомобиль загоняется на смотровую яму или подъемник, отключается питание путем снятия клемм с аккумулятора;
все лишнее из багажника нужно убрать и снять обивку;
фаркоп прикладывается к месту установки, чтобы сверить отверстия для крепления и сделать соответствующие пометки маркером;
кронштейны устанавливаются в предусмотренные места или выполняются дополнительные отверстия по мере необходимости;
при сверлении новых крепежных отверстий обязательно обработайте их антикоррозийкой, иначе будет распространяться ржавчина;
с помощью гаек, шайб и болтов фиксируется фаркоп на своем законном месте;
в зависимости от конструктивных особенностей ТСУ и автомобиля, надежно затягиваются все соединения.

Но это только инструкция по механическому соединению. Не забывайте об электрической составляющей. Продажа осуществляется сразу с комплектом проводов для соединения с электросетью. Дополнительно посмотрите видео уроки и фото инструкции. Они будут полезными для вас и наглядными.

Классификация

Фаркоп – это тягово-прицепное устройство для присоединения, фиксации и дальнейшего перемещения прицепа автомобиля. Современная классификация предполагает следующие виды ТСУ:

малые
средние
большие

Всё зависит от массы груза, который тащит за собой автомобиль. Вряд ли фаркопу будет «уютно», если масса прицепа превысит массу машины. На небольшие автобусы и внедорожники с полной рамой (лонжероном) устанавливаются большие фаркопы. Они позволяют прицеплять не только прицепы с бортами, но и транспортировочные площадки, предназначенные для перевозки лодок, снегоходов, моторной техники. Такие фаркопы можно встретить на агротехнике: самосвалы, трактора. Бульдозеры с большими тягово — прицепными устройствами, выдерживающими максимальную нагрузку. Не стоит перегружать прицеп, если установлен большой фаркоп, выше 3,5 тонн.

Легковые автомобили, типа кроссоверов, оснащаются средними фаркопами. Загородный отдых более плодотворен, если за спиной есть мини-трейлер. Поездка на озеро при наличии водного мотоцикла предполагает его транспортировку. Большой прицеп функциональней. В этом случае также необходимо задуматься о какой-либо разновидности среднего фаркопа до 2,5 тонн полезной нагрузки.

Фаркоп до 1,5 тонн устанавливается на легковые автомобили. Существует много типов для легковых автомобилей. Особенности в большинстве своём определяются уже не потолком массы, так как не разумная нагрузка может вывести из строя прицепное, что хуже – движок или коробку, а видами крепления к кузову, лонжерону (раме), экономичностью материала.

Конструктивные особенности

Самое простое прицепное устройство для прицепа легкового автомобиля незатейливо в конструкции:

Конструкция фаркопа

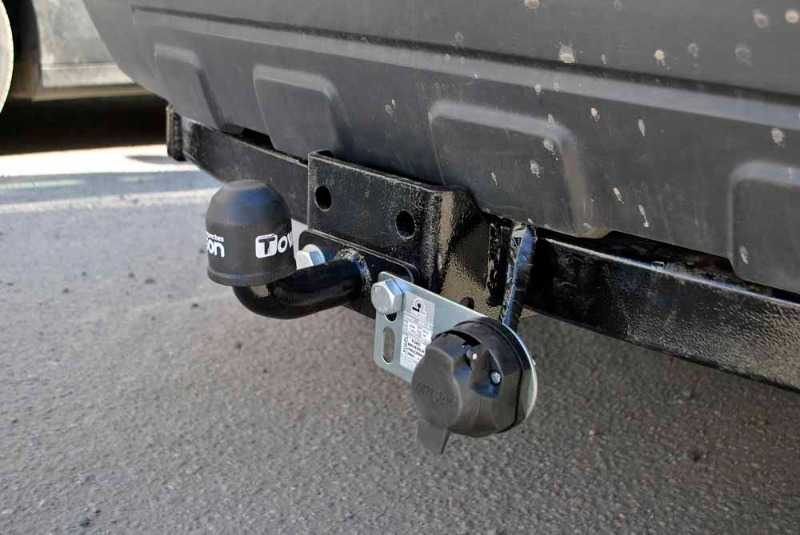

Видимая часть – металлический шар на конце крюка. Диаметр – 50 мм. Это стандарт. Подрозетник для подключения электрики прицепа. Если на лицо отсутствие бампера (повреждение или иная причина), будет видна основная горизонтальная балка фаркопа.
Невидимая часть – крепёж к кузову автомобиля. От грамотного крепления кронштейнов будет зависеть виброустойчивость фаркопа.
Фаркоп на болтах можно снимать для каких-либо технических работ на смотровой яме. Его можно заменить при серьёзном повреждении или выходе из строя. Съём фаркопа удобен при монтаже электрических поводов, подходящих к прицепу, когда надо определить самое практичное расстояние к штепселям. Минусом станет раскручивание болтов конструкции во время движения. Увеличивается риск аварии на дороге. Использование качественных гровер-шайб и крепкой затяжки гаек исключит такую проблему.

Сварная конструкция предполагает выпуск с завода. Она удобна тем, что имеет очень симметричное расположение и заводское выполнение электрических трактов, идущих параллельно. Остаётся надеяться на добросовестность производителя. Проверять швы сварки на наличие микротрещин и ржавчины.

Виды крепления крюка к платформе

Типы исполнения самодельных фаркопов пестрят на стареньких авто. Механики и водители сами искали точки крепления, создавая уникальные тягово-сцепные устройства. У заводских имеется крепёжная платформа или балка. Если говорить точнее, крюк прикрепляется к платформе несколькими способами.

Самое простое соединение, неразъёмное – фаркоп, соединённый с рамой сваркой. Как говорилось выше, необходимым условием надёжности будет качество этой сварки. Автовладелец, привыкший экономить, не должен попасть в положение, когда драгоценное гаражное пространство будет занято бесполезным для тех условий торчащим шаром, постоянно подпирающим что-нибудь у задней стены, например, канистры с топливом.
Многие водители предпочтёт условно-разъёмное крепление к кузову. Но вряд ли будут заниматься каждый раз прикручиванием-откручиванием фаркопа. На это нужны веские причины. Зато он может перепроверить гровер-шайбы и затяжку гаек перед далёкой поездкой, обеспечив себе спокойствие.

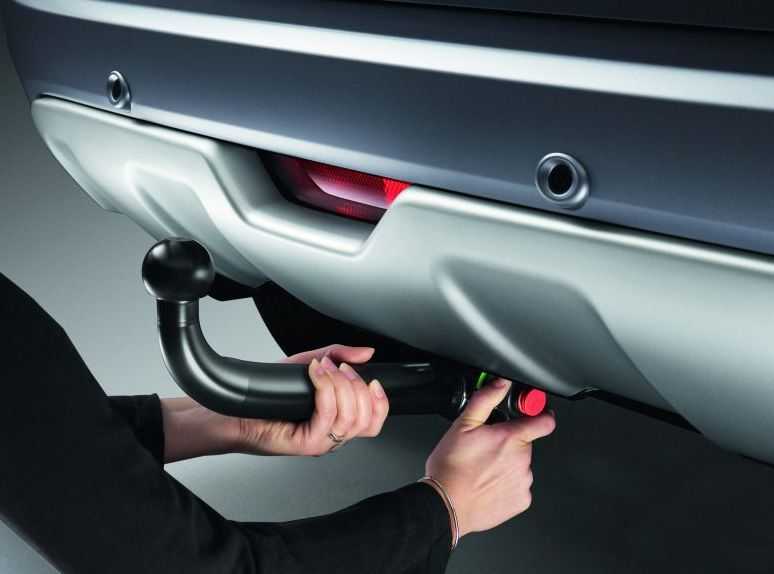

Полностью разъёмное соединение фаркопа выбирают те, кто редко пользуется прицепом. Такой фаркоп оснащён запорным механизмом. При желании его можно легко демонтировать. Сниматься может сам шар или отдельно крюк, который опускается под бампер или переводиться в вертикальное положение

Обращать внимание следует износу запорного устройства, в самодельных моделях имеющее единичный тираж
