Прицеп для легкового автомобиля своими руками

О товаре

Аренда разборного прицепа-подката для транспортировки авто

Разборный подкат в аренду – недорогая и удобная альтернатива платному эвакуатору. Конструкция изделия позволяет доставить его на место в сложенном виде и быстро собрать при помощи автомобильных гаечных ключей. Если эвакуируемое ТС не на ходу, то для его установки на лафет предусмотрена лебёдка. Передние колёса заводятся в специальные гнёзда и надёжно фиксируются при помощи стяжных ремней 6 и 10 м длиной, выдерживающих нагрузку на разрыв до 10 т.

Аренда прицепа подката: ограничения по массе и габаритам перевозимого автомобиля

Аренда подкатного прицепа допускает применение изделия при выполнении некоторых условий:

• Вес перевозимого автомобиля не должен превышать 2 т.

• Ширина колёсной базы транспортируемой машины – до 1,82 м.

• Автомобиль должен иметь возможность сцепки с прицепом.

Характеристики модели и достоинства складной системы

Рама, узлы ходовая часть и соединения устройства выдерживают расчётные нагрузки с достаточным запасом прочности. Надёжность и безопасность обеспечивают следующие элементы:

• Ступицы колёс производства немецкой .

• Прицепное приспособление с расчётной тяговой нагрузкой до 1,4 т.

Материал для автоприцепа

Нередко в гаражах у автовладельцев лежит ненужным грузом различный хлам, который выкинуть жалко, но применения он не нашел. Нужно покопаться в этих вещах и посмотреть, может быть, что-то сгодится и для изготовления самоделки. Что может пригодиться:

• колеса и рессоры от старого авто, разобранного на запчасти;
• куски листового железа;
• швеллер или уголок;
• различный крепеж (гайки, болты);
• куски автомобильной электропроводки.

Для себя необходимо решить, какой должен быть грузоподъемности автомобильный прицеп (АП) – в паспортных данных авто указывается, на какую максимальную массу прицепа он рассчитан. Если какого-то материала не хватает, его придется докупить, также потребуется штекер для соединения электропроводки автомобиля с АП.

Пошаговая инструкция изготовления самодельного прицепа

После того как весь комплект материалов и инструментов будет собран, можно переходить непосредственно к сборке конструкции.

Инструкция позволит сделать всё быстро и качественно.

Первое, с чего начинается сборка прицепа – это рама,
собственно она и выступает в роли несущей части конструкции. Соответственно к ней предъявляются особые требования по прочности и надёжности. Для начала швеллер или труба нарезается на отрезки необходимой длины, после чего из них сваривается прямоугольное или квадратное основание, к которому будут крепиться борта

Особое внимание стоит обратить на качество сварочных швов, т. к

именно в этом моменте, как правило, возникают главные проблемы у самодельных конструкций. В передней части рамы производится крепление сцепного устройства, ну а посередине устанавливаются проушины для амортизаторов.

Сборка кузова начинается с каркаса бортов.
Сначала устанавливаются вертикальные стойки, потом горизонтальные. Отдельно рекомендуется укрепить борта дополнительными рёбрами жёсткости, т. к. во время движения, особенно по плохим дорогам элементы могут испытывать высокие нагрузки. Дополнительные ребра жесткости могут быть как вертикальными, так и горизонтальными.

Установка ходовой части прицепа.
Данный процесс обладает большим количеством тонкостей. Например, ось должна быть смещена ближе к задней части прицепа. В целом какие-либо особенности при монтаже ходовой части вызваны скорее конструктивными особенностями элементов, которые предпочёл испытывать автовладелец. К раме привариваются проушины для амортизаторов и реактивных тяг, пренебрегать последними недопустимо, т. к. они служат в качестве удерживающих элементов моста.

Обшивка бортов и дна осуществляется на заключительных этапах.
Для этого отлично подходит листовая сталь и фанера. В первую очередь лобзиком вырезаются элементы обшивки дна, их крепление осуществляется с помощью болтов. Далее из листовой стали изготавливается обшивка бортов. Примечательно, что крепить её можно как с помощью сварки, например, и на алюминиевые заклёпки, которые вполне доступны для покупки.

Установка электрооборудования.
На задней стенке прицепа следует установить: красные треугольники-отражатели, подсветку государственного номерного знака, фонарь заднего хода, стоп-сигналы, указатели поворотов и габариты. Сбоку должны располагаться отражатели оранжевого цвета. Передняя стенка предусматривает установку белых габарит и отражателей такого же цвета. Гораздо эффективнее будет использовать готовые решения проводки. Обязательно нужно использовать защитную гофру для проводов. Все соединения должны быть герметичны и надёжны. Крепление жгута проводки к раме удобнее всего осуществлять при помощи специальных пластиковых хомутов.

1. Антон.
   Собирал прицеп своими руками на «москвичёвском» мосте. Остался доволен, для деревни самое то. Совет один, если не умеете пользоваться сварочным аппаратом, то и браться не стоит, болтовые соединения тут неуместны.
2. Кирилл.
   Собирал прицеп с нуля, задние фонари отлично подошли от газели, раму сварил знакомый. Главная проблема была с установкой моста. Пришлось повозиться, несколько раз даже ездил к дилеру посмотреть, как устроен «курганский прицеп». Будьте готовы, что придётся потратить кучу времени и сил, и тщательно взвесьте все за и против.

Всем привет! Друзья, я понимаю, что не так редко прицепы приобретаются для перевозки , или тех же . Хотя основная масса владельцев автоприцепов все же используют их для перевозки грузов. Кому-то нужно собрать урожай на даче, привезти стройматериалы, решить какие-то вопросы сельскохозяйственного характера.

Я это к чему? всем хороши, не спорю. Но вот изначально этот вид техники (прицеп) был ориентирован на грузоперевозки, расширяя возможности автомобиля и заменив некогда телегу с лошадью. Так что обсудить легковой прицеп самосвал мы просто обязаны. Иначе нас не поймут.

Процесс изготовления прицепа

Изготовление легкового прицепа своими руками, базирующееся на вышеизложенной информации, пододвигает мастера к чертежу будущей модели и поиску материалов соответствующего размера.

Существуют базовые чертежи. Но есть один нюанс: они предполагают непосредственную сборку при комплектующих, отсутствие которых может озадачить или вообще отпугнуть от затеи сделать своими руками прицеп. Результативный путь сочетает экономию, желание резать, варить, крутить и способность дать зачётный результат. Поэтому стоит перечислить необходимые для изготовления детали и разделить их на самодельные и покупные:

• Квадратный металлопрокат 30х60 мм или 25х25 мм подойдёт для рамы, стойки, дополнительных рёбер жёсткости. Хотя для последних подходит и уголок на 40 мм. П-образный швеллер подойдёт для балок моста.
• Борта и дно делаются из толстой многослойной фанеры 10-12 мм или листа оцинкованного железа 0,8 мм. При комбинировании получится экономный вариант. В любом случае крепёж конструкции для бортов должен объединять кузов.
• Ходовую часть легче найти на разборе «Жигулей» или «Москвича». В неё входят:

• Ось;
• Ступицы;
• Рессоры;
• Рессорные серьги;
• Стремянка с подкладками;
• Амортизаторы;
• Колёса.

Полная находка будет удачей, да и отдельный подбор при знании не займет много времени. Решение ходовой части – это 70%. Если покупать независимую торсионную или резино-жгутовую подвеску, остальные части ходовой придётся покупать по причине наименьшей универсальности. Мало кому понравиться растачивать купленную запчасть под старые комплектующие. Амортизаторы стоит купить новые.

• Застёжки и крепления для бортов распространены в хозяйственных магазинах.
• Трёх миллиметровый трос или цепь .
• Электрика делается из многожильного кабеля. А вот фонари с розеткой надо купить.
• Зажим на фаркоп – вот на чём нежелательно экономить.

Чтобы сделать двухосный прицеп для авто самостоятельно, понадобиться тот же материал, только в двукратном наименовании. При правильном порядке действий первым делом будет умение варить металл, а последним поиск тента или материала для его изготовления. Если варить не доводилось, нужно обратиться к знатоку, предварительно подготовив всё, что надо приварить. На этапе проектирования надо учесть самосвальную систему. Если она задумана, то конструктив кузова нуждается в петельных механизмах и отдельных усилителях прочности.

Сборка автоприцепа своими руками

Нельзя проходить мимо составления чертежа. Подготовительные действия могут не оставить в памяти цифр. Наглядность обеспечивает зрительный контроль, понимание сборки, к тому же, если будет помощь со стороны мастера при сварке, либо фрезеровании. Подведение итогов сбора материала, комплектующих, инструментов дадут разрешение к началу действий:

1. Резка швеллера начинается с отмеривания отрезков нужной длины.
2. Отпиленные части рамы укладываются на ровную поверхность для сваривания. Ровные углы и плоскости обеспечат точную фиксацию бортов. Следом варятся ребра жёсткости. Система лонжеронов (продольные) и траверсов (поперечные части).
3. Перед привариванием кронштейнов под рессоры следует отмерить один метр сзади прицепа до предполагаемой середины балки моста. Там будет точка сварки. Ось должна быть смещена от центра к заднему борту. Также привариваются крепления амортизаторов.
4. Независимо V-образное дышло или прямое, оно может быть съёмным. Тогда приваривать надо кронштейны с отверстиями под болты. Дышло подвергается центровке.
5. Далее следует установка ходовой части: оси, рессор, амортизаторов. Ставятся ступицы и колёса.
6. Перевёрнутая рама с колёсами подвергается дальнейшей сборке. Устанавливается тягово-сцепное устройство. Оно требует внимания. Подходит вариант фиксации его на фаркопе и подката прицепа за дышло к авто. Сцепка с дышлом может быть сварная или болтовая, разборная. Нельзя забывать про установку тросов и цепи безопасности.
7. Порядок монтажа днища и бортов следует из чертежа. Но после примерки их надо снять для фиксации проводки с приборами освещения.
8. Фонари заднего хода, поворотники, габариты и стоп-фонарь соответствуют освещению авто. Для параллельного соединения используется соответствующий разъем: вилка. Розетка располагается на фаркопе.
9. После проверки установленных узлов происходит монтаж крыльев.

Видео инструкция по изготовлению прицепа

Тест образца проводится с постепенным увеличением груза. Желательно, чтобы кто-то помогал в этом деле, зрительно фиксируя работу подвески и сцепного узла. Покраска антикоррозийным покрытием производится на любой стадии монтажа. Это зависит от доступности покрываемых мест.

Виды подставок для мотоцикла

На сегодняшний день подкаты зарекомендовали себя как очень удобные устройства для ремонта и сервиса байка. Каждый владелец мотоцикла, который сталкивался с ремонтом своей техники, задумывался о приобретении такого устройства. Подкат позволяет владельцу железного коня установить его очень устойчиво для проведения ремонта. Очень удобен подкат при замене колеса — он позволяет вывесить мотоцикл и тем самым легко снять колесо.

Можно сказать, что самодельный подкат — это подставка под мотоцикл своими руками, только без стола. При наличии колес подъемник легко перемещается в заданное место для проведения ремонта. Малые габариты устройства позволяют использовать его в местах с ограниченным пространством.

• задняя — для обслуживания задней части мотоцикла;
• передняя — для обслуживания передней части мотоцикла.

Подъемник переднего типа имеет в комплекте адаптер, который позволяет свесить колесо для проведения ремонта. Адаптер подбирается под конкретную модель байка. Такой подкат подходит для ремонта передней вилки. Сделанный своими руками подкат для автомобиля идеально подойдет для хранения машин в зимний период. Он обладает простой конструкцией и не требует особых знаний для работы с ним.

Немного более конструктивно сложен подкат заднего типа. Он представляет устройство L-образной конструкции с ручкой. Оснащается фиксаторами, задача которых, надежно удерживать колесо. Ширина фиксаторов подбирается под конкретное колесо. Такие подкаты в основном используют ремонтные сервисы, так как они позволяют поднимать вес до 300 кг. С помощью такого подката можно вывесить мотоцикл таким образом, чтобы подвеска была максимально разгружена. Благодаря такой возможности довольно просто заменить цепь.

После того как весь комплект материалов и инструментов будет собран, можно переходить непосредственно к сборке конструкции.

Инструкция позволит сделать всё быстро и качественно.

Первое, с чего начинается сборка прицепа – это рама, собственно она и выступает в роли несущей части конструкции. Соответственно к ней предъявляются особые требования по прочности и надёжности. Для начала швеллер или труба нарезается на отрезки необходимой длины, после чего из них сваривается прямоугольное или квадратное основание, к которому будут крепиться борта

Особое внимание стоит обратить на качество сварочных швов, т. к

именно в этом моменте, как правило, возникают главные проблемы у самодельных конструкций. В передней части рамы производится крепление сцепного устройства, ну а посередине устанавливаются проушины для амортизаторов.

Сборка кузова начинается с каркаса бортов. Сначала устанавливаются вертикальные стойки, потом горизонтальные. Отдельно рекомендуется укрепить борта дополнительными рёбрами жёсткости, т. к. во время движения, особенно по плохим дорогам элементы могут испытывать высокие нагрузки. Дополнительные ребра жесткости могут быть как вертикальными, так и горизонтальными.

Установка ходовой части прицепа. Данный процесс обладает большим количеством тонкостей. Например, ось должна быть смещена ближе к задней части прицепа. В целом какие-либо особенности при монтаже ходовой части вызваны скорее конструктивными особенностями элементов, которые предпочёл испытывать автовладелец. К раме привариваются проушины для амортизаторов и реактивных тяг, пренебрегать последними недопустимо, т. к. они служат в качестве удерживающих элементов моста.

Обшивка бортов и дна осуществляется на заключительных этапах. Для этого отлично подходит листовая сталь и фанера. В первую очередь лобзиком вырезаются элементы обшивки дна, их крепление осуществляется с помощью болтов. Далее из листовой стали изготавливается обшивка бортов. Примечательно, что крепить её можно как с помощью сварки, например, и на алюминиевые заклёпки, которые вполне доступны для покупки.

Установка электрооборудования. На задней стенке прицепа следует установить: красные треугольники-отражатели, подсветку государственного номерного знака, фонарь заднего хода, стоп-сигналы, указатели поворотов и габариты. Сбоку должны располагаться отражатели оранжевого цвета. Передняя стенка предусматривает установку белых габарит и отражателей такого же цвета. Гораздо эффективнее будет использовать готовые решения проводки. Обязательно нужно использовать защитную гофру для проводов. Все соединения должны быть герметичны и надёжны. Крепление жгута проводки к раме удобнее всего осуществлять при помощи специальных пластиковых хомутов.

Основные требования

Каждый человек, решивший изготовить средство для транспортировки грузов, должен ознакомиться с перечнем требованиям, которым оно должно соответствовать. К ним относят следующее:

• масса автоприцепа не должна превышать половину веса автомобиля, который его перевозит;
• ширина транспортировочного средства должна быть меньше двух с половиной метров, а длина — не больше восьми метров;
• конструкция должна иметь одну или две параллельные оси;
• на задней части повозки должны быть специальные крепления для дальнейшей установки номерного знака.

Нельзя, чтобы высота автоприцепа была больше трех метров.

Этапы изготовления лодочного прицепа своими руками

В данном разделе расскажем, как сделать лодочный прицеп своими руками, из указанных выше комплектующих.

1. Для того, чтобы можно было грамотно  изготовить прицеп для катера своими руками необходимо обязательно  руководствоваться габаритами Вашего плавсредства. Нарушение же показателей может привести к повреждению не только прицепа, но и самой лодки

Также не стоит забывать о возможностях автомобиля, с помощью которого Вы будете выполнять транспортировку, обратите внимание на такую его характеристику, как ограничение по весу буксируемого средства. Ниже представлен чертеж, который рассчитан на перевозку лодок длиной до 4,5 м и весом от 100 кг. Чтобы прицеп получился именно под Вашу лодку, вы можете немного изменить размеры

Чтобы прицеп получился именно под Вашу лодку, вы можете немного изменить размеры.

2. Для изготовления рамы используем прямоугольную трубу размером 80х40х3,5. Стыки труб обязательно нужно усилить косынками, лучше всего нарубить их на гильотине. Затем необходимо просверлить отверстия и болтами М12 через втулки прикрепить ось и сцепку. Важным моментом при этом является правильная подборка балансировки и соблюдение четкой перпендикулярности оси центральной балке. Для того, чтобы проверить данные параметры надеваем колеса, цепляем прицеп за автомобиль и едем, если прицеп не тащит в сторону, значит перпендикулярность соблюдена, затем ставим лодку на прицеп и проверяем балансировку. Нагрузка на сцепной шар должна быть в пределах 50-80 кг. Если это не так, то лучше, конечно, сразу пересверлить ось.

3. Далее вешаем на прицеп опорную ножку и страховочный трос.

4. Затем из трубы размером 60х40х2 нужно сварить опору для лебедки и установить ее.

5. Из трубы таких же размеров, как и для опоры лебедки, делаются опоры крыльев.

6. И снова используя эту же трубу, изготавливаются опоры кильблоков. Для опор килевых роликов необходимо металл размером не менее 4 мм нарубить на гильотине и сварить. При этом ролик на оси должен ходить очень легко, в противном случае при его заедании киль лодки легко порежет ролик до непригодного состояния. К тому же отметим, что длину опор кильблоков необходимо подобрать так, чтобы колеса попадали на элемент продольного набора, в этом случае днище будет меньше проминаться. Угол колес можно рассчитать с помощью профиля днища, вырезав его из фанеры.

7. Предпоследним штрихом изготовления прицепа своими руками будет его покраска. Для этого нужно сначала покрыть устройство антикоррозийным покрытием, а в качестве краски можно использовать обычную эмаль.

8. Последний  этап изготовления прицепа заключается в установке светотехники и пластины с подсветкой для номерного знака. Для этого нужно подварить балку из легкой трубы и на ней все разместить.

Итак, прицеп покрашен и готов к регистрации.

Напоследок отметим, что при правильной эксплуатации прицеп, изготовленный своими руками, прослужит вам верой и правдой много лет. Но при эксплуатации прицепа Вам потребуются и специфические навыки вождения автомобиля.  Непосредственно при перевозке лодки всегда помните о том, что сзади у Вас прицеп, а поэтому вести себя на дороге нужно соответствующим образом. Существует множество различных внешних факторов, увеличивающих ширину и длину «коридора», занимаемого на дороге автомобиля с прицепом, тем более, что прицеп с расположенней на нём лодкой значительно шире самой машины. Обгон при движении с прицепом  является достаточно опасным манёвром, так как водитель обгоняемого автомобиля может не ожидать появления прицепа и, вследствие чего, не успеть вовремя притормозить. Всегда оставайтесь на чеку, когда едите на автомобиле с лодочным прицепом, особенно если эта дорога Вам не знакома.

Особенности самодельного прицепа

Решение сделать что-то своими руками обычно обусловлено несколькими нюансами:

• нет денег на покупку заводского изделия;
• есть собственные оригинальные идеи, которые хочется реализовать;
• попытка эксперимента и проверка собственных сил;
• отсутствие у производителей того, что нужно вам.

Если у вас не возникает сложностей с тем, как сварить несколько металлических элементов и как сделать дышло или тент, тогда есть все шансы собрать автоприцеп своими руками. Но у меня есть несколько замечаний на этот счет. Советую их почитать прежде чем брать чертежи и начинать собирать конструкцию у себя в гараже.

Сначала о положительном. Сборка не такая сложная при наличии определенных навыков. Плюс вас ограничивает только ваша фантазия и реальные потребности или требования к прицепу. На этом, пожалуй, все.

Теперь переходим к реальным фактам касательно самодельных автоприцепов.

• Все легковые прицепы обязаны соответствовать строгим нормам. Потому изготовление своими руками ограничивается довольно жесткими рамками;

Но почему в стране действуют такие жесткие законы и нормы? Неужели правительство просто хочет лишить людей возможности делать что-то своими руками, заставляя покупать только заводские устройства?

Нет. Дело в другом. Основная масса самоделок характеризовались раньше, до вступления в силу таких ограничений, крайне низкой надежностью. Их собирали из чего попало, в результате чего подобные машины с прицепными конструкциями на колесах создавали реальную угрозу на дорогах, провоцировали аварии и ДТП. Нередко и со смертельным исходом.

В связи с этим было принято решение не о запрете на самодельные устройства, а о жестких требованиях к ним. Как по мне, это логично и очень правильно. Безопасность на дороге должна быть превыше любой экономии.

Давайте реально смотреть на вещи. Сегодня есть ряд производителей, которые официально производят и реализуют прицепы на российском рынке. Сопоставьте их цену со стоимостью отдельных узлов и агрегатов, которые вам понадобятся для сборки. Особой экономии вы не ощутите. Добавьте сюда такой момент как регистрация самодельного транспортного средства, и получите дополнительную головную боль.

Нет, я вовсе не отговариваю вас пытаться собирать автоприцепы самостоятельно. Есть и готовые чертежи, фото и видео руководства, по которым можно создать нечто необычное и качественное. Если вопрос только в желании реализовать свои задумки, то ничего плохого в изготовлении соответствующего всем нормам самодельного автоприцепа я не вижу.

Но если вы просто хотите сэкономить, у вас это вряд ли получится. И это факт. Потому я придерживаюсь идеи покупки автоприцепов заводского типа с рессорами, прошедшими все испытания, с конструкцией в соответствии с требованиями и прочими элементами, в надежности и безопасности которых я не буду сомневаться.

Сборка включает несколько основных этапов:

• изготовление рамы, которая обеспечит прочность и надежность всей конструкции;
• создание соединительного узла, то есть элемента, соединяющего прицеп с автомобилем;
• сборка соединительной муфты для крепления прицепа к машине (фиксируется болтами или сваркой);
• изготовление оси транспортного средства;
• домкраты стабилизации — это не обязательные элементы, но улучшающие поведение конструкции на дороге;
• создание днища и изготовление бортов;
• выполнение электропроводки и подключение осветительных приборов.

Четко выполняя работу шаг за шагом, можно добиться отличных результатов и даже превзойти некоторые заводские решения.

Типы автоприцепов, собранных своими руками

Самодельный прицеп для легкового авто обычно имеет одну ось, но он может быть и двухосным. Основные преимущества двухосного автоприцепа, это:

• устойчивость на дороге;
• большая грузоподъемность.

Но у двухосной конструкции есть свои недостатки, такой автоприцеп:

• сложнее управляется, особенно при ручном маневрировании;
• достаточно много весит;
• менее мобильный.

При изготовлении самоделки следует учитывать, что одноосный АП должен рассчитываться на перевозимый груз весом не более 750 кг. Еще в правилах эксплуатации авто с прицепами указано, что нагрузка на одно колесо не может превышать 700 кг.

Автоприцепы различаются по типу использования:

• общего назначения, для перевозки грузов;
• туристические (автодома);
• коммерческие;
• для перевозки катеров и яхт;
• спецназначения.

Прицепы нередко комплектуются тентом, также у автотуристов популярны автодома, которые очень удобны в дальних путешествиях. Правда, для перевозки такой конструкции легковой автомобиль должен обладать достаточной грузоподъемностью, для буксирования хорошо подходят кроссоверы и внедорожники.

Пошаговая инструкция изготовления самодельного прицепа

После того как весь комплект материалов и инструментов будет собран, можно переходить непосредственно к сборке конструкции.

Инструкция позволит сделать всё быстро и качественно.

Первое, с чего начинается сборка прицепа – это рама, собственно она и выступает в роли несущей части конструкции. Соответственно к ней предъявляются особые требования по прочности и надёжности. Для начала швеллер или труба нарезается на отрезки необходимой длины, после чего из них сваривается прямоугольное или квадратное основание, к которому будут крепиться борта

Особое внимание стоит обратить на качество сварочных швов, т. к

именно в этом моменте, как правило, возникают главные проблемы у самодельных конструкций. В передней части рамы производится крепление сцепного устройства, ну а посередине устанавливаются проушины для амортизаторов.

Сборка кузова начинается с каркаса бортов. Сначала устанавливаются вертикальные стойки, потом горизонтальные. Отдельно рекомендуется укрепить борта дополнительными рёбрами жёсткости, т. к. во время движения, особенно по плохим дорогам элементы могут испытывать высокие нагрузки. Дополнительные ребра жесткости могут быть как вертикальными, так и горизонтальными.

Установка ходовой части прицепа. Данный процесс обладает большим количеством тонкостей. Например, ось должна быть смещена ближе к задней части прицепа. В целом какие-либо особенности при монтаже ходовой части вызваны скорее конструктивными особенностями элементов, которые предпочёл испытывать автовладелец. К раме привариваются проушины для амортизаторов и реактивных тяг, пренебрегать последними недопустимо, т. к. они служат в качестве удерживающих элементов моста.

Обшивка бортов и дна осуществляется на заключительных этапах. Для этого отлично подходит листовая сталь и фанера. В первую очередь лобзиком вырезаются элементы обшивки дна, их крепление осуществляется с помощью болтов. Далее из листовой стали изготавливается обшивка бортов. Примечательно, что крепить её можно как с помощью сварки, например, и на алюминиевые заклёпки, которые вполне доступны для покупки.

Установка электрооборудования. На задней стенке прицепа следует установить: красные треугольники-отражатели, подсветку государственного номерного знака, фонарь заднего хода, стоп-сигналы, указатели поворотов и габариты. Сбоку должны располагаться отражатели оранжевого цвета. Передняя стенка предусматривает установку белых габарит и отражателей такого же цвета. Гораздо эффективнее будет использовать готовые решения проводки. Обязательно нужно использовать защитную гофру для проводов. Все соединения должны быть герметичны и надёжны. Крепление жгута проводки к раме удобнее всего осуществлять при помощи специальных пластиковых хомутов.

Необходимые инструменты и материалы

Итак, перед тем как начать сборку желанной конструкции стоит подготовить ряд инструментов и материалов, которые потребуются на различных этапах сборки.

1. Стальной швеллер для каркаса. Оптимальным размером швеллера для сборки каркаса автомобильного прицепа является 25х40 мм. Допускается также использование квадратной трубы с размерами 40х40 мм. Длина материала выбирается индивидуально исходя из особенностей конструкции.
2. Листовая сталь для бортов кузова. Толщина листовой стали, из которой будут изготовлены борта кузова, должна составлять около 1 мм. Размеры необходимых листов также следует рассчитывать исходя из размеров готовой конструкции.
3. Толстая фанера. Из неё изготавливает дно, следовательно, толщину стоит выбирать с запасом, для достаточной прочности.
4. Ходовая часть. Тут всё опирается только на фантазию энтузиастов. Например, довольно популярно использование элементов подвески автомобилей Москвич, Волга, ЗАЗ и т. д. Нередко предпринимаются попытки построить прицеп на классическом «жигулёвском» мосте.
5. Элементы электрооборудования. Проводка, стоп-сигналы, указатели поворотов, габариты. На рынке сейчас часто встречаются готовые решения именно для автомобильных прицепов. При этом не редко используются задние фонари от бортовых УАЗов и Газелей.
6. Крепёжные элементы. Тут всё зависит от особенностей конструкции. Стоит отметить, что в целях повышения прочности, не стоит экономить на болтовых соединениях.
7. Ручной инструмент. Минимальный набор ручного инструмента включает в себя следующее. Молоток, пассатижи, гаечные ключи, дрель, лобзик и болгарку. В зависимости от особенностей конструкции прицепа инструмент может как пополняться, так и быть урезан.
8. Сварочный аппарат. Собственно элемент, без которого сборка прицепа будет просто невозможна, также потребуется найти либо опытного сварщика, либо самому иметь необходимые навыки.

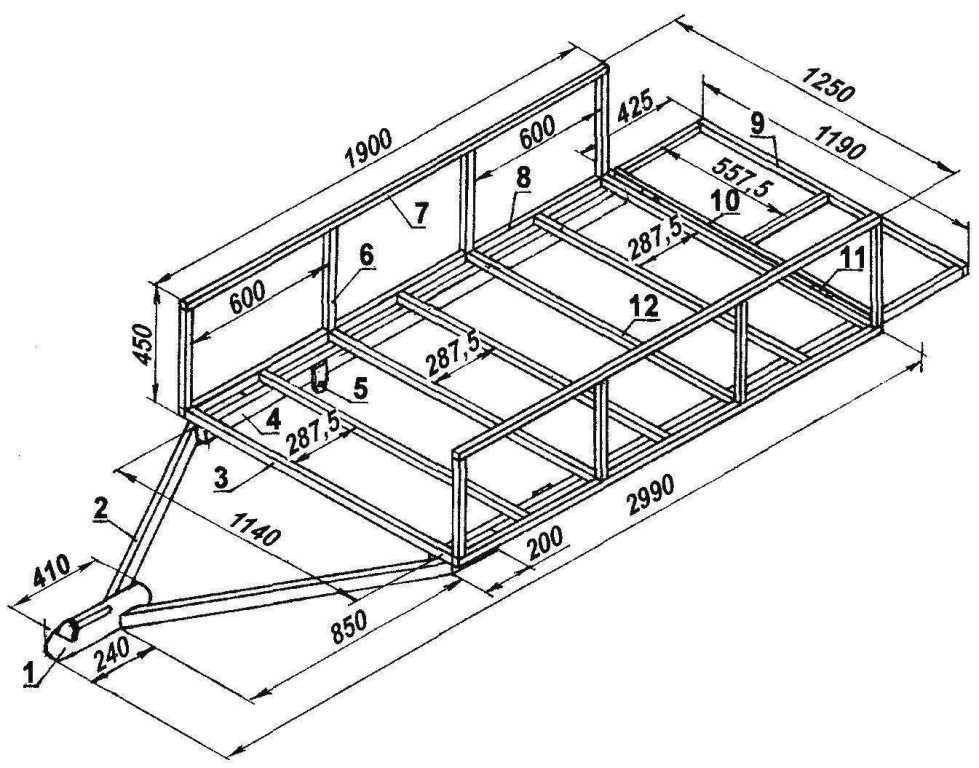

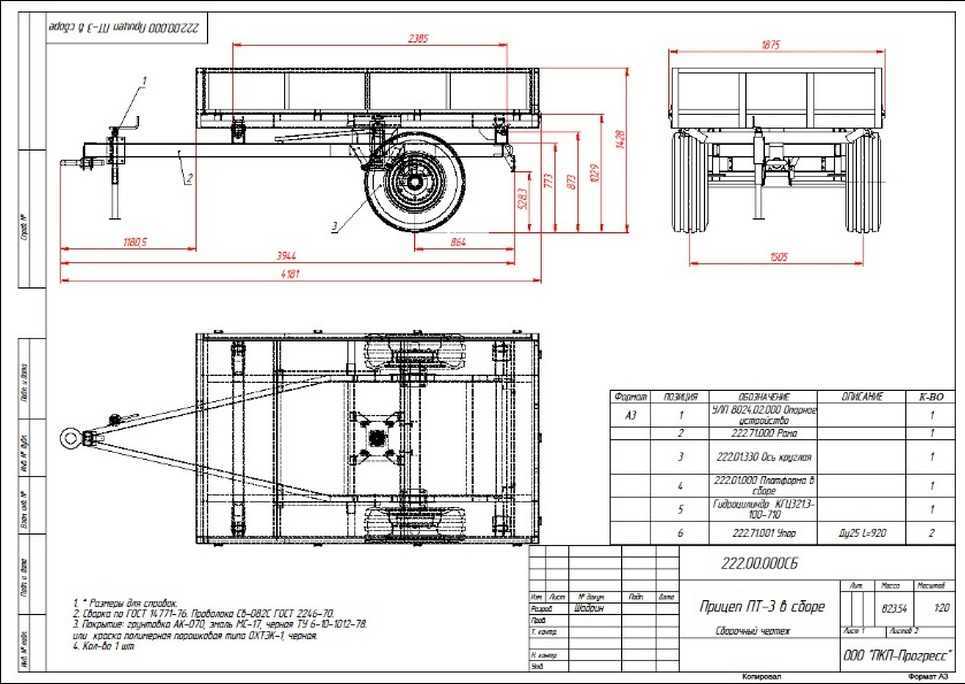

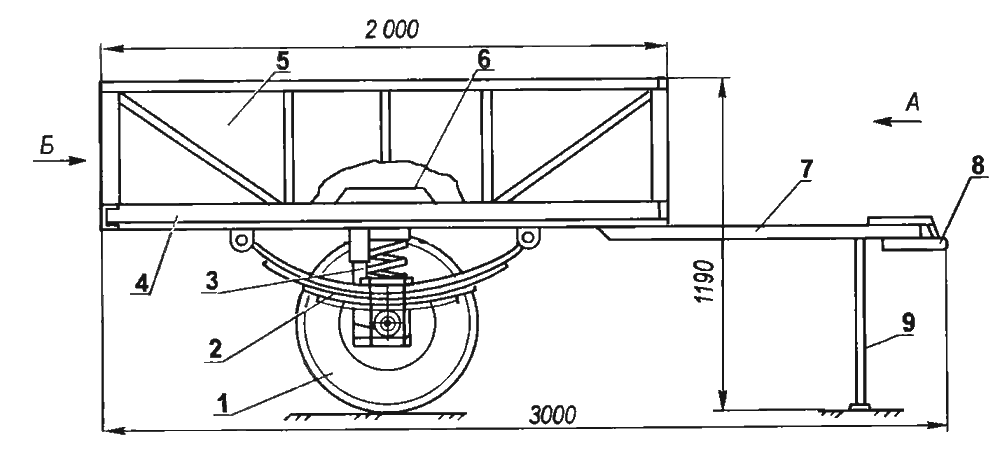

Чертежи

Зачастую для самодельного прицепа к мотоблоку берут листы из стали или оцинкованные аналоги. Иногда еще используют специальный надежный пластик. Естественно, металлические листы имеют больший срок службы, но пластиковые аналоги обойдутся в меньшую сумму.

Когда материал для самодельной тележки для мотоблока выбран можно начинать составление чертежа, и схем всех несущих элементов: рабочий кузов, водительское кресло, а также рама.

Чтобы выполнить такую работу – не нужно являться конструктором-механиком, но предварительный набросок должен быть составлен грамотно.

Почему необходимо тщательно подготовится? При создании тележки для мотоблока нужно начертить модель, указать на все сложные участки, определится с габаритами, а также учесть все узлы и соединительные детали. В чертеже должны быть предусмотрены ходовые и несущие элементы.

Место для водителя должно быть правильно соединено с основным модулем, а также с поворотным узлом. Присоединять все необходимые узлы непосредственно к мотоблоку необходимо при помощи тупиц и консоли. Нужно изготовить цепной механизм (осевой стержень).

Верхняя ось будет служить опорой, а узел поворотного механизма должен вращаться вокруг оси на подшипниках, которые должны быть защищены качественным антипыльником. Все пустоты вокруг таких подшипников обязательно должны быть заполнены смазочной смесью.

Итог

Собрать прицеп легко, он увеличит потенциал автомобиля. Вы перевезете грузы, багажник и салон автомобиля не повредятся. Автовладельцы устанавливают на прицеп систему торможения, монтируется освещение. Их установку доверьте мастерам, для этого обратитесь в центр сервисного обслуживания.
