Как самому сделать лодочный прицеп?

Этапы изготовления лодочного прицепа своими руками

В первую очередь следует рассчитать балансировку прицепа так, чтобы вес лодки распределялся равномерно по бокам (по ширине лодки). Ну а большая часть нагрузки (вдоль лодки) должна приходится на переднюю сторону 65-75% (со стороны крепления к автомобилю – к фаркопу).

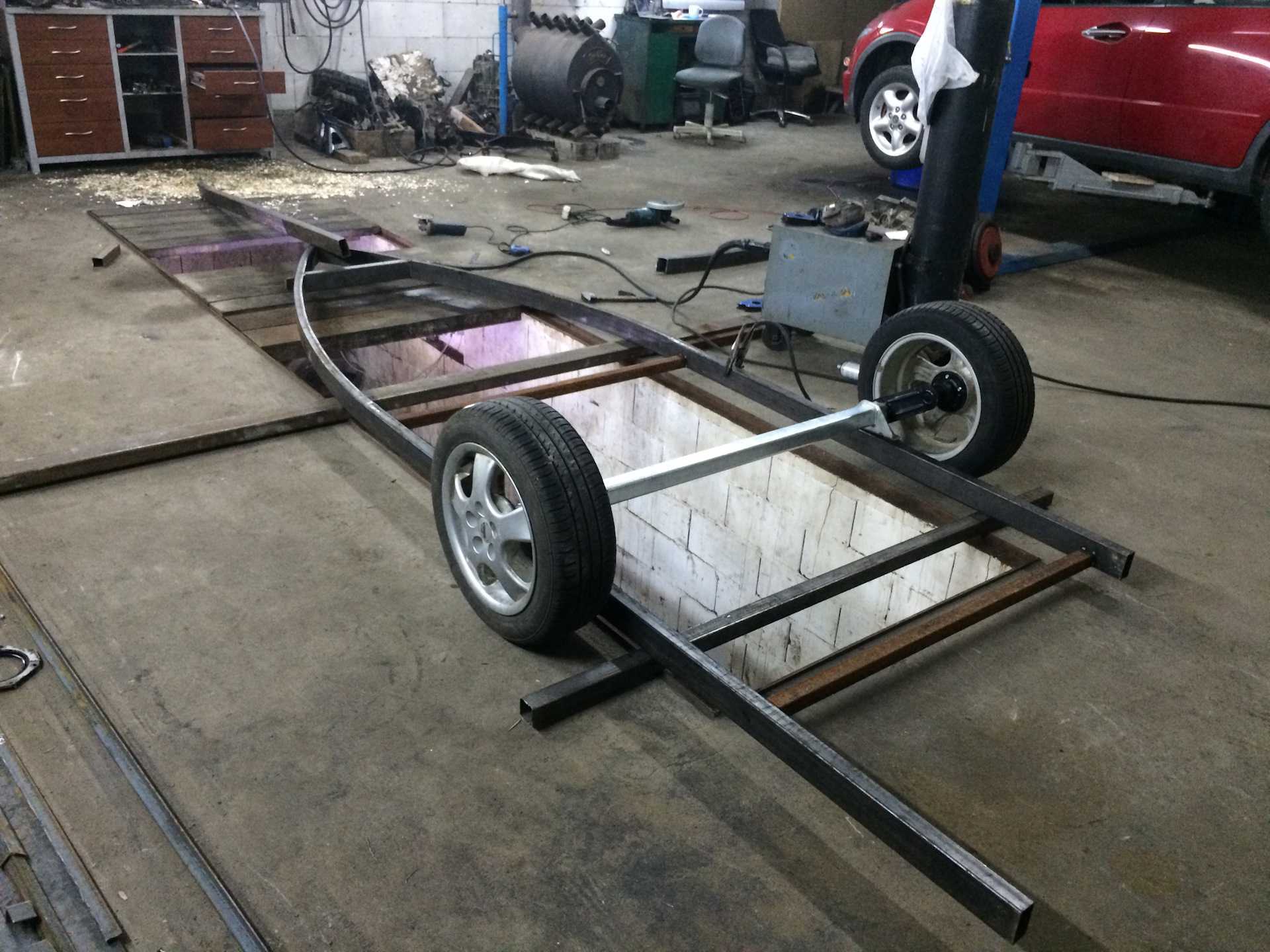

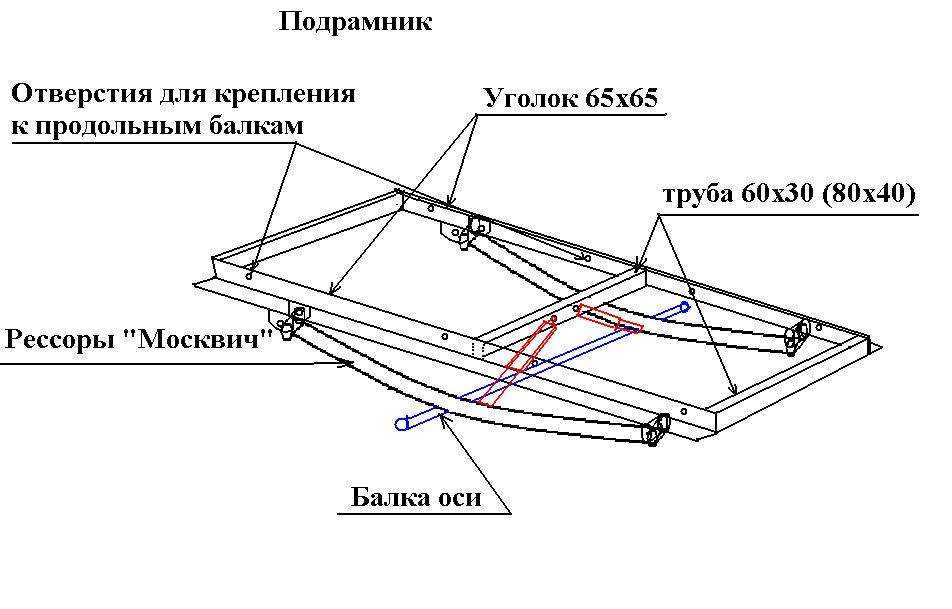

Создание рамы

• Для создания прочной конструкции необходимо пользоваться только сварочным аппаратом. Все элементы рамы (профиль или труба) свариваются между собой швами отдельно от ходовой части и оси (прихватить и укрепить пластиной – недопустимо) и усиливаются “косынкой” из тонкого метала.
• Прикрепить болтами м12-13 к раме ось, строго перпендикулярно по отношению к центральной балке (колесам). Затем нужно одеть на прицеп колеса, просверлить отверстия в местах соединения оси и фаркопа и присоединить крепежный механизм (желательно купить готовый для прицепов).

Проверка рамы

• После этого готовый корпус желательно проверить на перпендикулярность оси по отношению в колесам. Для этого необходимо сцепить прицеп с автомобилем и немного прокатится по дороге – посмотреть не ведет ли его в сторону.
• Следующий шаг – проверяем балансировку рамы. Устанавливаем на прицеп лодку и смотрим какая нагрузка идет на фаркоп. На сцепной механизм должна быть нагрузка 50-80 кг. Если раму “ведет” или не соблюден баланс корпуса – снимаем ось и выставляем в ее нормальное положение.

Оснащение рамы

• Далее устанавливаем на корпус опорную ножку ее еще называют – рулевым колесом. Очень удобная вещь при перемещениях прицепа в ручном режиме (но не обязательная). На нем есть нижняя рукоять, c помощью которой регулируется его высота и нижняя с помощью которой – положение колеса относительно оси прицепа.
• Перед тем как выехать на трассу, колесико подымается вверх и там фиксируется ручкой. Если же необходимо перемещать прицеп вручную – опускается и используется как третье колесо, с возможностью поворота в разные стороны. Затем устанавливаем металлические крылья при помощи сварки. Если крылья пластиковые, то делаем крепления и ставим на болты.
• После этого привариваем к передней части оси (примерно над опорной ножкой) опору для лебедки. Делается она из куска трубы 60х40х2 – из такой же трубы изготавливаются крепления для крыльев и кильблоков.

Кильблоки крепятся на раму кусками метала не менее 4мм. толщиной.

• Также следует учесть при установке роликов, что они на кильблоке должны вращаться очень легко, чтобы при затаскивании лодки на прицеп не сломались и не повредили лодку (если заест и не будет крутиться).
• Размеры и угол опоры кильблока должны быть такими, чтобы ролики не сильно давили одной стороной, а полностью прилегали к обшивке лодки. Таким образом они будут меньше деформировать днище лодки. Для того чтобы их правильно установить, нужно сделать из куска фанеры макет киля вашей лодки и по нему выставить колесики.
• Если же вам необходимы колесики нестандартных размеров, то их легко можно сделать самому. Изготавливают ролики для кильблока из полиуретана, но для этого вам потребуется токарный станок. Обтачивает полиуретан на станке до нужного размера, просверливаем отверстие и устанавливаем на шпильку или болт в качестве оси. Потом из уголка свариваем П-образное крепление для оси и скручиваем готовый ролик воедино.

Доработка

• После того как все компоненты прицепа установлены на место, прицеп еще необходимо довести до ума. Металлические части грунтуем, если есть желание, то корявые места зашпаклевываем и красим.
• После этого устанавливаем брызговики и проводку с габаритным освещением.
• Подключаем это все дело как на обычном прицепе с помощью разъёмов у фаркопа и фиксируем проводку на корпусе под местом лодки чтобы не повредилась.

Самостоятельно изготовленный прицеп может служить верой и правдой долгие годы, если за ним правильно ухаживать. Когда вы находитесь в автомобиле на дороге с присоединенным прицепом, то ведите себя подобающим образом, аккуратно и по всем правилам.

Также следует упомянуть, что бывалые владельцы лодок хранят их зимой прямо на прицепе. Прицепу это не вредит, а лодка в таком положении сохраняется намного лучше.

Регистрация

Для того чтобы прицеп зарегистрировали, нужно получить заключение у организации, которая имеет лицензию на тестирование и испытание транспортных средств (некоторые автошколы, МРЕО, иногда даже частные организации с лицензией). Для проведения испытания в организацию, которая будет заниматься этим благим делом, необходимо предоставить чертежи прицепа, которые должны быть выполнены должным образом (качественный чертеж с указанием всех размеров и параметров).

Если чертеж выполнен не профессионально, не стоит и пытаться пройти регистрацию. Откажут еще при подаче документов, зря только потратите время.

Если все нормально с исходными чертежами и транспортное средство пройдет испытание на безопасность, то ему присвоят регистрационный номер и выдадут талон ТО (технического осмотра), который необходимо иметь при себе каждый раз при использовании прицепа (наклеить на лобовое стекло авто чтобы хорошо видно было сотрудникам ГИБДД даже из-за кустов).

Прицеп для ПВХ лодки своими руками

В продаже встречается просто огромное количество различных конструкций, которые могут применяться не только для транспортировки лодок, но и многих других грузов.

Перед непосредственным проведением работы следует:

1. Определиться с наиболее подходящими размерами.
2. Подобрать требуемые материалы и инструменты.
3. Спроектировать ходовую часть с учетом установленных стандартов и другими моментами.

Определение размеров прицепа

На этапе проектирования можно воспользоваться уже готовыми чертежами или провести самостоятельную разработку проекта. Не стоит забывать о том, что есть строгие правила, которые предусмотрены законодательством.

На момент проектирования проводится снятие мерок с лодки:

1. Длина всей конструкции.
2. Высота бортов.
3. Длина и ширина самых узких, а также широких частей.

Установленные нормы на законодательном уровне определяют то, что создаваемая конструкция должна обладать следующими размерами:

• Длина не более 20 метров.
• Ширина не более 2,2 метров.
• Высота не более 3,8 метров.

Необходимые материалы и инструменты

Создать прицеп для лодки можно своими руками, для этого требуются определенные материалы и инструменты.

Сбор классической конструкции можно провести при наличии:

1. Листового металла, рекомендуемая толщина которого составляет 2 мм.
2. Металлическая труба, применяемая при сборке каркаса.
3. Швеллер, толщина которого составляет 12 мм.
4. Металлический профиль с толщиной стенок около 4-5 мм. В последнее время для существенного облегчения конструкции стали использовать алюминиевый профиль, который и обходится дороже, но может прослужить намного дольше.
5. Потребуется пластик, применяемый при изготовлении брызговиков и облицовочных элементов. Подобный материал характеризуется повышенной устойчивостью к воздействию окружающей среды, а также небольшим весом.
6. Провода для подключения электричества. Не стоит забывать о том, что в задней части конструкции должны находится осветительные приборы и указатели для обозначения прицепа.
7. Фонари автомобильные с указателем поворотов.
8. Ручная лебедка и трос для повышения надежности подключения прицепа к транспортному средству.
9. Опорная ножка с механизмом подъема.
10. Грунтовка и краска для защиты основных элементов от воздействия повышенной влажности.

После нахождения всего необходимого можно приступить к непосредственной работе. Рекомендуемый набор инструментов выглядит следующим образом:

• Молоток.
• Измерительные приборы с маркером.
• Электроды и наиболее подходящий сварочный аппарат.
• Набор ключей.
• Дрель и сверло.
• Болгарка для работы с металлом.

Ходовая часть

Не стоит забывать о том, что есть довольно большое количеств правил, касающихся создания ходовой части. За счет их соблюдения можно обеспечить требуемую безопасность на момент движения.

Среди основных моментов отметим следующее:

1. Ось, предназначенная для крепления колес должна обладать повышенной прочностью.
2. В качестве колес применяются варианты исполнения, которые устанавливаются на мотоциклах или автомобилями.
3. При создании ходовой части учитывается тот момент, что на переднюю часть конструкции, как правило, приходится около 70%, вся остальная нагрузка распространяется равномерно. За счет этого существенно повышается маневренность конструкции.

Инструкция по изготовлению

Для того чтобы не допустить ошибок на момент проведения работы следует изначально разработать проект, который представлен сочетанием чертежей и основной технической информации.

Весь непосредственный процесс монтажа можно разделить на несколько этапов:

1. Для начала проводится сбор рамы, соединение отдельных элементов проводится при применении сварки, за счет чего достигается требуемая прочность.
2. Ось, которая требуется для установки колес, крепится к раме при помощи болтового соединения. Это делается для того, чтобы исключить вероятность потери прочности из-за вибрационной нагрузки.
3. Проводится установка крепежного элемента в зоне соединения оси и фаркопа. Мастера рекомендуют использовать исключительно готовые конструкции, так как они обеспечивают требуемый уровень надежности соединения.
4. Следующий этап заключается в монтаже колес. Подобная работа довольно проста в исполнении.

После проведения работы следует провести тестовый проезд трейлера, так как есть вероятность того, что потребуется балансировка. Для того чтобы исключить вероятность опрокидывания лодки на момент ее транспортировки проводится также установка опор.

Фиксаторы могут быть созданы при применении специальной трубы. Финишный этап заключается в зачистке поверхности, нанесении грунта и краски, за счет чего существенно продлевается эксплуатационный срок изделия.

Технология сборки лодочного прицепа своими руками

Процесс сборки следует выполнять после проверки балансировки рамы, проверки центровки оси прицепного устройства по отношению к балке. Центровка влияет на устойчивость прицепа и свободное движение в дороге, без заносов. Чтобы изготовить самодельные лодочные прицепы требуется иметь необходимые инструменты и материалы:

• металлическую профильную трубу 60×40, профиль 40×20 или 25мм.;
• колёсная ось или рама с колёсами;
• металл листовой;
• швеллер до 12мм.;
• готовые брызговики;
• провода, поворотные фонари, отражатели;
• ручную лебёдку;
• опорную ножку (при необходимости);
• пластик, защитные опорные блоки;
• покрасочные средства.

Весь процесс сборки делится на этапы:

• Производится сварка сплошным сварочным швом каркаса рамы, всей несущей конструкции и при угловых стыках применяются для жёсткости конструкции « косынки» в виде металлических пластин;
• Производится установка колёсной оси и крепление с помощью болтовых соединений строго перпендикулярно несущей балке, можно при необходимости регулировать креплением точность балансировки и оси колёс;

• Устанавливаются и проверяются колеса, свободный ход. Проверятся параллельность линии колёс;

• Производится установка готового механизма фаркопа к раме прицепного устройства;
• Закрепляется сварным сплошным швом стойка лебёдки, позволяющая перемещать лодку по каркасу прицепа. Ролик подгоняется под свободный ход лодки и нужный угол скольжения;
• Устанавливаются и закрепляются сваркой сплошным швом стойки кильблоков, а так же ложементы. Предварительно выровняв, чтоб колёса равномерно распределяли и не давили одной стороной на обшивку лодки;
• При необходимости, в случае ручного перемещения автоприцепа с лодкой монтируют рулевое колесо, позволяющее в ручном режиме выполнять поворот прицепного устройства в нужном направлении;
• Производится установка опор с помощью сварки для опорной ножки прицепного устройства, для страховочного троса, для лебёди, для крыльев;
• После сварки всех металлических соединений и креплений выполняется окраска наружных частей конструкции, предварительно зачистив сварочные швы и обезжирив корпус от коррозии и нанеся грунтовку;
• Крылья устанавливаются на опоры с помощью болтовых креплений и проверяется надёжность крепления и свободный ход колёс;
• В заключении устанавливается электропроводка, фонари, отражатели.

При изготовлении прицепа под лодку ПВХ своими руками следует учитывать, что ложементы устанавливаются под углом. При установке лодки боковые поверхности баллонов плотно соприкасаются с боковыми ложементами.

Следует ложементы лучше делать из половой доски толщиной до 35мм по обеим сторонам, обработав яхтным лаком и обтянув поверхность материалом от надувного или пляжного матраса.

Конструкция

Разнообразие моделей лодок не может не диктовать условий для различных приспособлений, тем не менее, можно, не вдаваясь в подробности, определить единый принцип устройства, которое имеет тележка для лодки. Это касается и приспособлений, сделанных своими руками. Количество осей тележки зависит от длины перевозимой лодки. Для небольших надувных моделей достаточно одной оси, представляющей собой балку. Многие самодельные конструкции подразумевают жесткое крепление балки к раме тележки, однако если учитывать неровности дорог, а зачастую лодку приходится переводить по бездорожью, то необходимость установки полноценной подвески является серьезной задачей для разработчика.

На раме тележки монтируются ложементы. Это продольные направляющие, позволяющие установить и надежно закрепить плавсредство. Устойчивость лодки во время движения автомобиля считается основным критерием. При несоблюдении этого условия между поверхностью материала и элементами конструкции возникает трение, в процессе которого ПВХ можно повредить.

Прицепное устройство позволяет соединить тележку с автомобилем. Способ крепления установлен согласно принятым нормативам, поэтому отступать от этих нормативов нельзя. Любое прицепное устройство должно быть соединено со штатным фаркопом, которым оснащен автомобиль. Производители знают об этом, так что замки считаются универсальными. То есть, какой бы прицеп вы ни купили, его можно эксплуатировать с вашим авто, если последний оснащен фаркопом. Более того, если самодельное устройство подлежит сцепке другим способом, то будут серьезные проблемы с ГИБДД и, прежде всего, с регистрацией прицепа.

Отдельным пунктом рассматриваются дополнительные аксессуары. Без них транспортировка лодки возможна, однако этот процесс может не удовлетворять требованиям безопасности. Что отличает лодочный прицеп от обычной телеги? Прежде всего, шасси. Подвижная часть должна не просто обеспечивать движение устройства, но и сделать это движение безопасным. Не стоит забывать, что, помимо вас, на дороге присутствуют и другие участники. При самостоятельном конструировании тележки желательно использовать уже готовый узел, например, взять балку от автомобиля. При регистрации предстоит процедура проведения испытания, поэтому данное решение будет самым оптимальным.

Подкильный ролик – еще одно устройство, способное существенно упростить процедуру погрузки или разгрузки судна. Трение качения намного ниже трения скольжения, поэтому такие ролики устанавливают на ложементы в случае плоскодонной лодки или монтируют посредине, если плавсредсво имеет выраженный киль.

Тележка для лодки, буксируемая автомобилем, в обязательном порядке должна быть оснащена задними фонарями. В них присутствуют габаритные огни и стоп-сигналы. Здесь также возможно решение при конструировании своими руками. Подойдут фонари от любого автомобиля. Желательно, чтобы они имели собственный корпус, так как электрическая часть фонаря должна быть защищена от влаги.

Разновидности конструкций

В продаже можно встретить 2 типа тележек. Первый тип — обычный грузовой прицеп. Эти тележки позволят вам закрепить на них свою лодку и доставить её до места рыбалки или любого другого пункта назначения. Существенным недостатком данного типа является то, что для погрузки вашей лодки на тележку вам понадобятся помощники.

А также имеются свои трудности уже при спуске лодки с тележки: вы должны сначала снять её (чаще всего не без посторонней помощи), а только потом сплавлять на воду.

В свою очередь, этот тип делится на 2 подгруппы.

• Для перевозки плоскодонных лодок – с плоским дном (неудобны тем, что у вас не получится транспортировать лодки с килем).
• Для перевозки любых типов лодок – с рамой. Конструкции этих прицепов предусматривают специальные подкилевые углубления для удобства транспортировки. Зачастую конструкции являются разборными.

Такие прицепы «противопоказаны» пожилым людям, рыбакам-одиночкам, а также людям, не отличающимся особой физической подготовкой, ведь для этих категорий людей эксплуатация таких тележек будет либо невероятно трудна, либо невозможна

Им стоит обратить внимание на второй тип

Второй тип — особые прицепы-конструкции, оснащённые специальными ложементами. Они, в свою очередь, представляют собой две трубы, установленных продольно. Такие прицепы используют для перевозок не только лодок, но и катеров, катамаранов. Несомненным плюсом, отличающим данный тип от предыдущего, является то, что с этих прицепов можно спускать лодки прямо в воду.

Он также подразделяется на 2 подгруппы.

• Одноосные. Такие конструкции значительно дешевле, но на них вам будет куда труднее транспортировать лодки. Проблемы во время движения с ним могут возникнуть даже из-за малейших поворотов. Ещё одним серьёзным минусом является то, что такие прицепы не универсальны. Вам придётся подбирать точные размеры именно по своей лодке, чтобы более или менее нормально перевозить свои плавсредства.
• Двуосные. Эти прицепы можно встретить уже по более высокой цене, но они сбалансированы намного лучше. Хорошая балансировка позволяет добиваться высокой манёвренности и проходимости даже при относительно высокой скорости передвижения. К их плюсам можно также причислить возможность перевозить моторные лодки, более высокую грузоподъёмность.

Прицепы для перевозки лодок нельзя классифицировать по признаку «профессиональности», однако опытные люди чаще выбирают двуосные телеги из-за их удобства и возможности разбора. Все эти факторы делают комфортным не только перевозку плавсредства, но и даже самой тележки.

Одной из лучших компаний на рынке считается «МЗСА». Она производит не только лодочные телеги, но и обычные автоприцепы, а также бортовые. Профессионалы чаще выбирают эту продукцию, так как она славится высоким качеством.

Прицеп-платформа

Еще одним вариантом являются прицепы-платформы. Это ровные поверхности без бортов, которые могут пригодиться при перевозке разных вещей и грузов, включая водный вид транспорта.

Поскольку у ПВХ лодок днище плоское, их можно ставить непосредственно на платформу, фиксируя ремнями

Но тут важно, чтобы платформа и лодка совпадали по ширине, иначе есть вероятность контакта с колесами во время движения. Также на платформу устанавливают тот же стапель в случае несовпадения по размерам

Удобный и практичный вариант, обычно не требующий дополнительных манипуляций. Погрузка и выгрузка осуществляется быстро, помощь зачастую не требуется.

Популярные модели прицепов

Лодки перевозят на прицепах достаточно давно, поэтому у рыбаков и просто любителей отдыха на воде сложился свой список популярных моделей. Одним из таких считается МЗСА 81771В.101-05, предназначен для транспортировки небольших лодок и имеет подвижную систему. Производитель также позаботился о наличии покрытия против коррозии, поэтому прицеп можно смело спускать на воду при погрузке либо разгрузке.

По возможности можно снять дышло, лодку на данную модель оборудования можно использовать максимальной длины 3,4 метра. Сам прицеп способен поднимать до 570 кг веса, поэтому можно уместить другие детали с лодки, например мотор.

Прицеп ЛАВ-81015В

Еще одна популярная модель для надувных лодок, для носовой части здесь предусмотрена увеличенный упор. Чтобы поверхность лодки не повредилась, ложементы уже оббиты ковролином. Для транспортировки лодки по дорогам общего пользования у прицепа предусмотрена светотехника, которая снимается одним движением.

Учтите, что на данную модель можно разместить плавсредство с максимальной длиной 3,5 метров. При этом грузоподъемность осталась на стандартном уровне — 520 кг. Присутствует достаточно надежная ось и два колеса, стоимость данной модели примерно 41 000 рублей. Для уверенного и безопасного передвижения на данной модели предусмотрены пружинные амортизаторы.

Подготовка

Перед тем как сделать прицеп для лодки ПВХ своими руками, оцениваем финансовые возможности – не проще ли купить готовое устройство? При самостоятельном изготовлении должна быть предусмотрена такая важная деталь, как покупка материалов и инструментов. Самый дорогой узел в самодельном прицепе – ходовая часть. При наличии комплектующих себестоимость снижается до минимума.

Параметры определяется габаритами лодки. Закупка материала осуществляется в соответствии с проведенными замерами. Также не забываем про гаражное помещение для хранения лодки, чтобы она без проблем расположилась в этом помещении.

Необходимые материалы и инструменты

Процесс изготовления прицепа займет не более нескольких часов, если предусмотреть организационные моменты – готовим материалы заранее. В основном требуются следующие материалы:

• Металлопрофиль с толщиной стенки более 4 мм – это рама.
• Алюминиевый профиль – с его помощью можно перевозить лодку ПВХ, лодок ПВХ большое разнообразие по массе, тем не менее для снижения общего веса конструкции такой профиль – отличное решение.
• Металлический лист толщиной более 2 мм для бортов и днища.
• Крылья и брызговики для соответствия требованиям ГИБДД – полипропиленовые или пластиковые листы.
• Провода, фары и поворотники.
• Готовая лебедка с надежным механизмом, чтобы лишний раз не проводить эксперименты.
• Чтобы сделать прицеп своими руками, понадобится балка с колесами.
• Грунтовка и покрытие от коррозии.
• Кильблоки.
• Швеллер.
• Опорную ножку.

Для комфортной работы под рукой должны быть следующие инструменты:

• Маркеры и приборы для проведения измерений.
• Болгарка.
• Аппарат для сварки с электродами.
• Дрель со сверлами.
• Молоток.
• Гаечные ключи.

Это стандартный набор материалов и инструментов. В каждом отдельном случае могут потребоваться дополнительные детали.

Как определить подходящие размеры

Размеры лодочного прицепа определяются на стадии проектирования. В первую очередь ориентируемся на требования регламента ГОСТ, которые соблюдаем при регистрации:

• Длина – не более 20 м вместе с транспортным средством.
• Ширина – не более 2,2 м.
• Высота – не более 3,8 м.

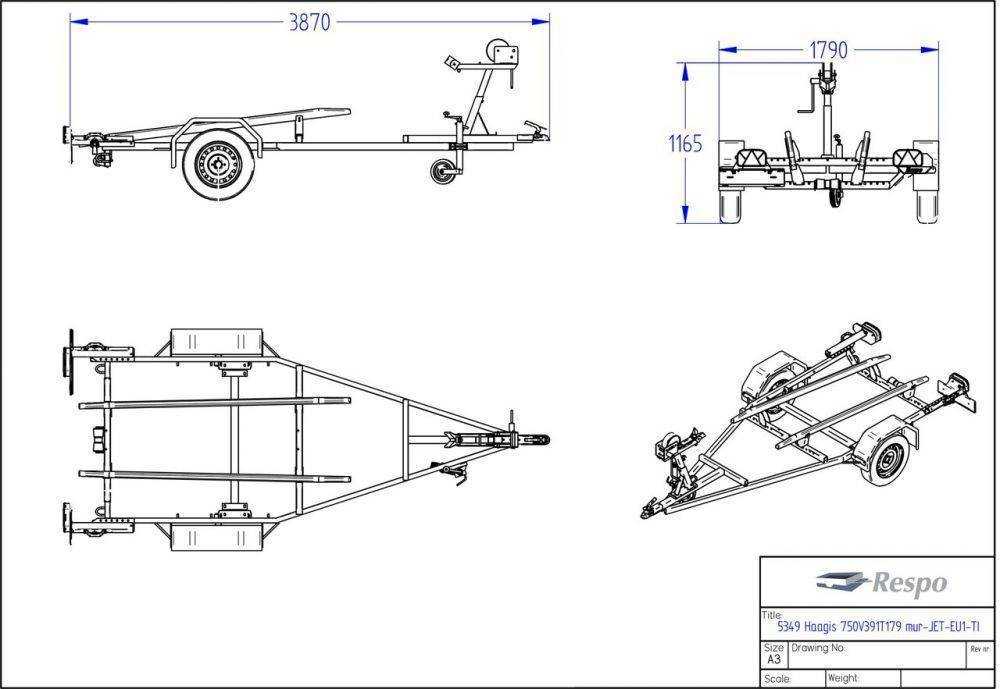

Готовая схема и размеры для самодельного изготовления прицепа под лодку

Это минимальные требования, предъявляемые сотрудниками ДПС. После этого отталкиваемся от размеров своей лодки – измеряем ее длину, ширину и высоту. Перед сборкой конструкции учитываем, что мост и балка должны быть строго перпендикулярны оси симметрии.  Габариты прицепа подгоняются под конкретные размеры.

При узком прицепе его с трудом будет видно в боковые зеркала. Габариты рассчитываются в соответствии с расположением колес под самой лодкой, чтобы без труда загнать ее на воду.

Преимущества лодочного прицепа, сделанного собственными руками

Несмотря на достаточно большой выбор, который сформировался на рынке лодочных прицепов многие решают создать подобную конструкцию своими руками.

Это прежде всего связано со следующим преимуществами:

1. Существенно снижаются затраты.
2. На момент эксплуатации можно проводить ремонт собственными силами.
3. Можно получить конструкцию, которая будет соответствовать установленным стандартам.

Однако есть несколько существенных недостатков, которые связаны прежде всего со сниженной надежностью. При допущении ошибок созданный прицеп не сможет прослужить в течение длительного периода.

При создании самодельной конструкции следует учитывать все рекомендации, которые позволяют исключить вероятность допущения серьезной ошибки.

Это интересно: Как хранить лодку из ПВХ зимой — условия хранения на морозе, под потолком в гараже

Лодочный прицеп своими руками

Самодельные лодочные прицепы используются наряду с промышленными образцами. Не смотря на большой выбор прицепов, люди часто прибегают к постройке лодочных прицепов своими руками. И дело здесь не всегда в цене. Человеку свойственно усовершенствовать свои приспособления, а модернизация заводского лодочного прицепа ведет все к той же перерегистрации в ГИБДД. К тому же, форма лодочного прицепа не всегда идеально соответствует форме Вашей лодки, что затрудняет ее погрузку и выгрузку.Самодельные лодочные прицепы распространены на территории нашей необъятной Родины еще и потому, что есть масса мест, где есть необходимость транспортировать свою лодку к водоему не по дорогам общего пользования и многие, попросту, не регистрируют свой самодельный лодочный прицеп. Изготовление лодочного прицепа своими руками требует некоторых теоретических знаний. Этот раздел сайта создан для того, чтобы помочь разобраться с тонкостями самостоятельной постройки лодочных прицепов. Кроме того, здесь представлены некоторые изобретения, которые Вы не встретите в серийных образцах. Приглашаем Вас посмотреть наработки других людей, которые самостоятельно сделали сами себе лодочный прицеп.

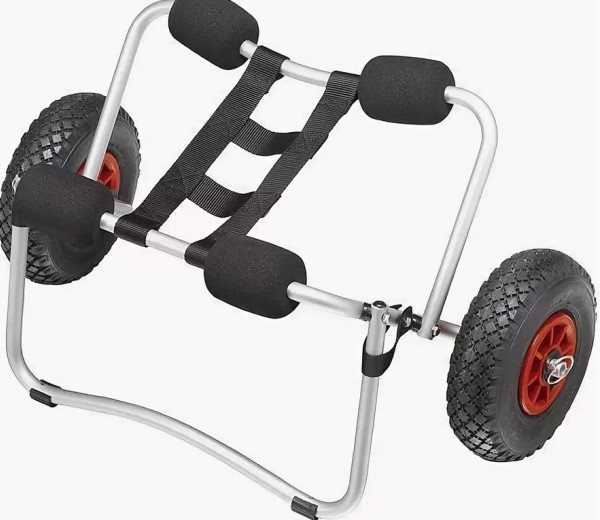

Колеса для лодки

Необходимость в колесах для лодки возникает у водномоторников когда требуется переместить судно по берегу на небольшие расстояния. Наибольшее распространение колеса приобрели среди пользователей моторных ПВХ надувных лодок. Приобретение специального лодочного прицепа для такого судна зачастую не обосновано, а переместить лодку одному человеку от места сборки к воде затруднительно. Существует масса вариантов способов крепления колес на лодку. У каждого из них есть свои преимущества и недостатки.

Чертеж лодочного прицепа №8

В рамках данной статьи рассматривается чертеж лодочного прицепа с плавающим креплением роликовых механизмов. Данная разработка позволяет загружать на прицеп лодки с разной конфигурацией днища.

ОСТ на лодочные прицепы

Настоящий стандарт распространяется на все типы прицепов, предназначенных для буксировки легковыми автомобилями и микроавтобусами по дорогам общей сети.

Чертеж лодочного прицепа №7

На рассматриваемых чертежах лодочного прицепа показывается вариант установки лестницы для захода на переднюю палубу лодки, находящейся на прицепе.

Чертеж лодочного прицепа №6

В статье рассматривается чертеж автоматического фиксатора для лодочного прицепа. При погрузке лодки на прицеп, приведенное устройство помогает зафиксировать лодку, удерживая ее за кольцо на форштевне.

Чертеж лодочного прицепа №5

В данной статье представлен чертеж лодочного прицепа с откидным водилом. Как правило, лодочные прицепы длинее лодок, которые на них перевозят, и, зачастую, случается так, что при хранении лодки в гараже, сама лодка вмещается по длине в гараж, а прицеп — нет.

Чертеж лодочного прицепа №4

На данном чертеже лодочного прицепа рассматривается вариант самостоятельного изготовления лодочного прицепа с регулируемой длиной под лодки различных размерений.

Чертеж лодочного прицепа №3

Чертежы лодочного прицепа в этой статье показывают механизм распределения веса лодки по раме прицепа. Кроме того обеспечивается возможность жесткой поддержки лодки любой конфигурации корпуса.

Чертеж лодочного прицепа №2

Приведенный чертеж лодочного прицепа показывает основную схему прицепа, построенного своими руками. Данный лодочный прицеп изготовлен из стальной трубы квадратного сечения.

Чертеж лодочного прицепа №1

Данный чертеж лодочного прицепа выполнен под изготовление прицепа для лодки своими руками. Размеры на чертеже указаны в дюймах. Для перевода в сантиметры необходимо умножить указанный на чертеже лодочного прицепа размер на 2,54. Данный чертеж лодочного прицепа представляет собой упрощенную конструкцию.

Подготовка к изготовлению прицепа для лодки

Для создания средства транспортировки лодок нам потребуются такие компоненты (размеры не указаны так как параметры у каждой лодки индивидуальные):

• профиль металлический или труба с толщиной стенки 4-5мм. или алюминиевый профиль толщиной 12-15мм. (подойдет для легких лодок);
• труба 60х40х2;
• кусок швеллера 12го;
• лист железа толщина 2мм;
• облицовочные крылья и брызговики (на ваше усмотрение из чем обшить — легким пластиком или жестью);
• провода на проводку;
• два габаритных фонаря с поворотными сигналами (задние фары) от любого типа автомобиля;
• лебедка ручная с тросом;
• опорная ножка;
• кильблоки или материал для них (полиуретан);
• грунтовка и краска (по желанию).

Для изготовлению необходимо подобрать прочные и легкие материалы. Большой вес прицепа из тяжелых, толстых компонентов с лодкой на борту значительно увеличивает расход топлива автомобиля и увеличивает износ шин, двигателя и коробки передач.

Так же следует учесть такие факторы, как:

• размеры и возможности заезда к месту хранения лодки;
• предельный буксировочный вес вашей машины (тягача);
• удобство эксплуатации прицепа отдельно от автомобиля (стойки, ножки, ручки для перемещения).
