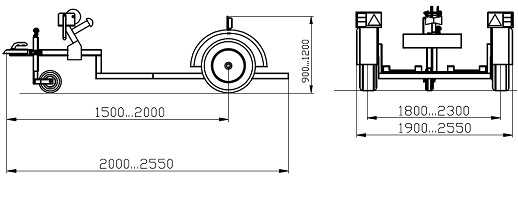

Размеры подката для автомобиля

Разновидности прицепов для транспортировки легковых машин

Обладание таким устройством предоставляет возможность использования собственного бюджетного варианта эвакуатора в случае острой необходимости.

Рассмотрим основные разновидности таких агрегатов:

рамный лафет, основанный на двухосной тележке. Такой автовоз внешне напоминает эстакаду, поскольку его боковые платформы изготавливаются из перфорированного металла. Как правило, автомобильный вариант характеризуется наличием 10% скоса спереди или сзади, а иногда и с обеих сторон. Модификация для перевозки лодок и катеров конструктивно проще – это простая металлическая рама с продольными ложементами, служащими для фиксации судна. В обеих вариантах предусмотрено наличие устройства захвата колёс, стопоры, лебёдка, трапы для заезда на раму;
лафет-платформа – это монолитная конструкция, оснащенная по периметру приспособлениями для фиксации перевозимого транспорта, передвижными аппарелями, а также трапом, располагающимся в задней части платформы. Преимущество такой конструкции – устойчивость при размещении центра тяжести ТС не по центру лафета. Отсутствие бортов позволяет перевозить грузы любой геометрии. Комплектуется приспособлениями, облегчающими фиксацию и погрузку/выгрузку автомобиля;
лафет-трейлер, который по большому счёту эвакуатором не является. В большинстве случаев это устройство для перевозки катеров или моторной техники. От предыдущего варианта отличается наличием укрытия, которое может присутствовать в виде мягкого непромокаемого тента или пластикового навеса;
бортовой прицеп может иметь рамную конструкцию с аппарелями или сплошной пол. Борта также могут быть сплошными или рамными. Бортовой прицеп занимает промежуточное положение между трейлером и платформой;

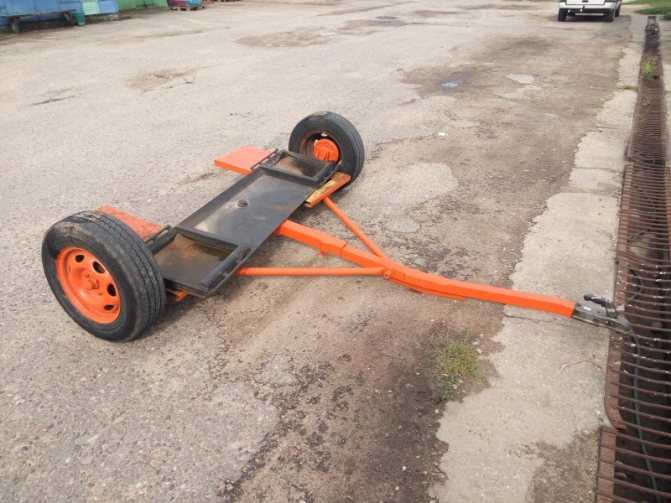

подкатной прицеп, имеющий одноосную конструкцию. На его фиксирующие плоскости загружается передняя ось транспортируемого легкового автомобиля, задние колёса остаются на полотне дороги. Такой прицеп, именуемый подкатной тележкой, характеризуется простотой конструкции и компактными размерами. Поворотный механизм здесь не нужен, из дополнительных приспособлений необходимо только устройство для фиксации колёс перевозимого авто.

По техническим характеристикам самодельные прицепы можно классифицировать следующим образом:

одноосные устройства предназначены для перевозки одного автомобиля массой до 2000 кг. или двух экземпляров мототехники типа квадроциклов или скутеров с таким же ограничением по весу. Оптимальные размеры таких прицепов – 5,0 х 2,0 метра, высота бортов при их наличии не превышает 2,5 см.;
двухосные отличаются большим диапазоном грузоподъёмности (от 1 до 8 тонн). Имеют размеры в пределах 1,75-4,50 м. в ширину и 3,25-7,00 м. в длину. Погрузочная высота колеблется в пределах 50-85 см. Габаритные прицепы могут использоваться для транспортировки двух легковых авто или 4 экземпляров мототехники;
прицепы с частичной погрузкой предназначены для доставки легковых машин, их полезная нагрузка не превышает 600-700 кг., что налагает определённые ограничения на весовые характеристики транспортируемого автомобиля – его масса не должна превышать 1500 кг. Типичный представитель класса – прицеп-подкат.

Особенности использования повозок

Автоприцепы используются только в соответствии с назначением, так как это обусловлено аналогичными шинами и колесами с главной машиной, шириной колеи, проезда в определенных габаритах дорожного просвета. Правило не распространяется на тяжеловозы и прицепы-роспуски. Все поломки, проявляющиеся в процессе работы, похожи на неисправности тормозной системы и ходовой части основной машины.

Чтоб оттянуть срок ремонта этих систем, нужно проводить регулярный осмотр трейлера. Так как работа устройства связана с постоянной тряской и ударами из-за неравномерного движения по дорогам, то требуется время от времени подтягивать крепления и выравнивать искривленные детали. Перед эксплуатацией нужно проверять исправность рессор, тормозов, освещение, давление в шинах, присутствие запасного колеса, исправность бортовых и кузовных замков.

УСЛУГИ

НАИЛУЧШИЙ СЕРВИС

ОСТАВЛЯЕМ ПРИЯТНОЕ ВПЕЧАТЛЕНИЯ!

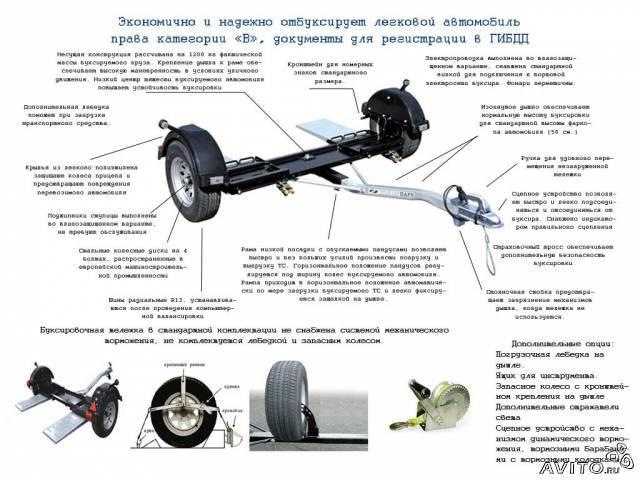

Прицеп подкат, автоподкат, лафет, прицеп эвакуатор и подкатная тележка – разные названия подката авто прицепа для буксировки автомобиля методом частичной погрузки при помощи жесткой сценки.

Наши прицепы и подкаты:

Все автоподкаты заводского производства (не разборные), состоят на учете в ГИБДД (г.Москва), сдаются в аренду прицепы подкаты в комплекте с грузовыми стяжками. Авто подкаты оборудованы механическими лебедками для удобства погрузки неисправных автомобилей.

К прокату доступны 4 модификации подкатов с максимальной нагрузкой на ось 750кг для буксировки легковых автомобилей массой до 1.5 тонн: Прицеп подкат погрузочной ширины 180см Прицеп подкат погрузочной ширины 185см Прицеп подкат погрузочной ширины 190см Прицеп подкат погрузочной ширины 205см

ОБРАТИТЕ ВНИМАНИЕ!

Прицеп автоподкат является транспортным средством. Все транспортные средства должны быть зарегистрированы соответствующим образом.

ДОКУМЕНТЫ

Если Вам предлагают взять в аренду разборный прицеп-подкат кустарного производства со словами «К месту буксировки вы везете прицеп разобранным в багажнике, затем собираете и грузите на него автомобиль, и прицеп превращается в «жесткую сцепку», — поэтому документы на него не нужны», — Вам необходимо понимать, что документы на транспортное стредство (буксирующий автомобиль, буксируемый автомобиль и прицеп) Вы должны предоставить инспектору ГИБДД в случае проверки. И, в соответствии с Законом, ТС без документов изымается. А далее, Вы остаетесь на дороге с задачей как-то организовать дальнейшую буксировку (т.е. экстренно найти другой прицеп-подкат либо вызвать эвакуатор), а еще — долгом перед собственником за «жесткую сцепку».

СТРАХОВКА

Вам предлагают в обязательном порядке оформить страховку на прицеп. Законодательство. С правовой точки зрения, на дороге Вы являетесь физическим лицом, эксплуатирующим легковой прицеп. В соответствии с п.7 ст.4 ФЗ №40 «Об обязательном страховании гражданской ответственности владельцев транспортных средств», отдельная страховка на легковой прицеп не требуется.

ПРАВОВОЕ РЕГУЛИРОВАНИЕ

I. ПДД РФ (ред. от 13.02.2018г.). Извлечение: 1. Глава 20. Буксировка механических транспортных средств:

· 20.2. При буксировке путем частичной погрузки запрещается нахождение людей в кабине или кузове буксируемого транспортного средства, а также в кузове буксирующего. · 20.2(1). При буксировке управление буксирующими транспортными средствами должно осуществляться водителями, имеющими право на управление транспортными средствами в течение 2 и более лет. · 20.4. Допускается буксировка методом частичной погрузки транспортных средств, у которых не действует рулевое управление; транспортных средств с недействующей тормозной системой при их фактической массе менее половины фактической массы буксирующего транспортного средства.

ТАКЖЕ ОБРАТИТЕ ВНИМАНИЕ:

2. Глава 7. Применение аварийной сигнализации и знака аварийной остановки: 7.1. Аварийная сигнализация должна быть включена при буксировке (на буксируемом механическом транспортном средстве).

3. Глава 10. Скорость движения: 10.4. Транспортным средствам, буксирующим механические транспортные средства, разрешается движение со скоростью не более 50 км/ч.

II. Федеральный закон от 10.12.1995 N 196-ФЗ «О безопасности дорожного движения» (ред. от 26.07.2017): Статья 25. Основные положения, касающиеся допуска к управлению транспортными средствами. Извлечение: категория «B» — автомобили категории «B», сцепленные с прицепом, разрешенная максимальная масса которого превышает 750 килограммов, но не превышает массы автомобиля без нагрузки, при условии, что общая разрешенная максимальная масса такого состава транспортных средств не превышает 3500 килограммов.

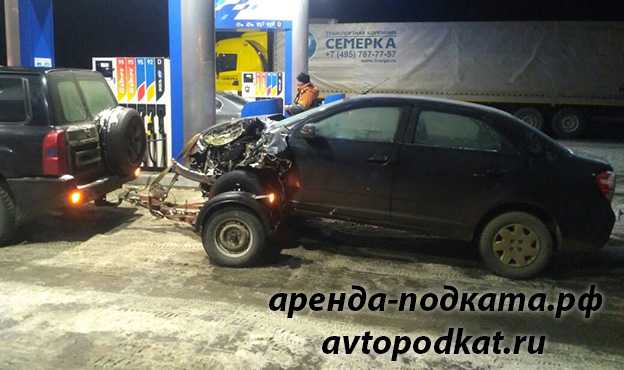

Когда Вам может потребоваться аренда подката — прицепа-эвакуатора с частичной погрузкой:

самостоятельная эвакуация автомобиля с места ДТП буксировка неисправного автомобиля (в том числе из мест, недоступных для традиционного эвакуатора: подземный паркинг, гараж и пр.) буксировка автомобиля, снятого с регистрационного учета / перевозка утилизированного авто буксировка автомобиля без страховки / буксировка без ОСАГО перевозка спортивного автомобиля, не предназначенного для движения по дорогам общего пользования / перевозка багги доставки автомобиля в ГИБДД для выполнения регистрационных действий или сверки агрегатов и т.д.

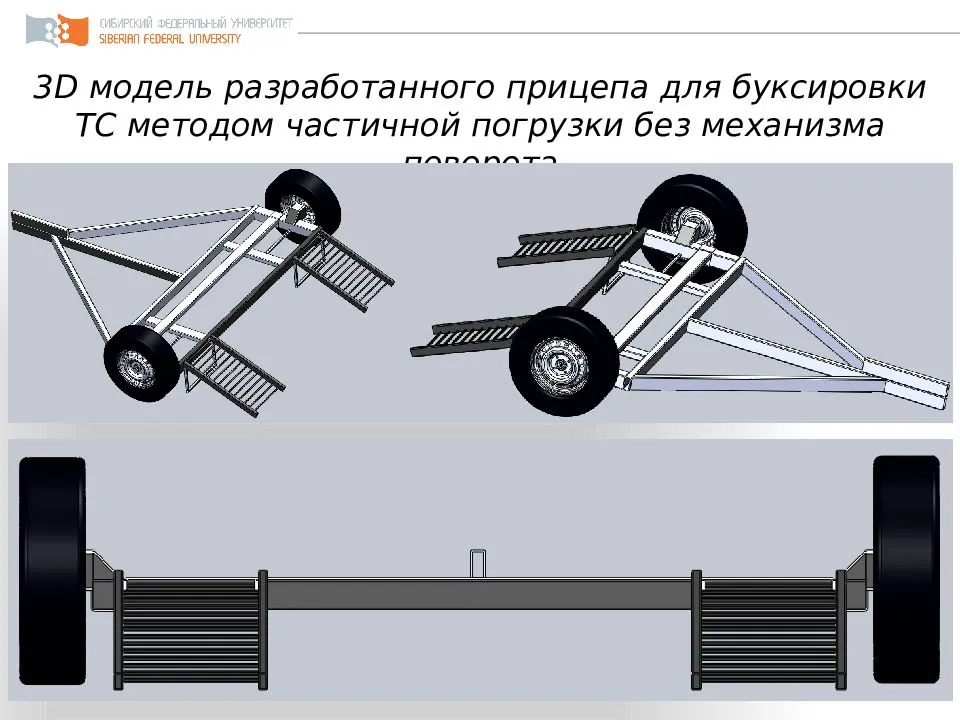

Изготовление подкатного прицепа своими руками

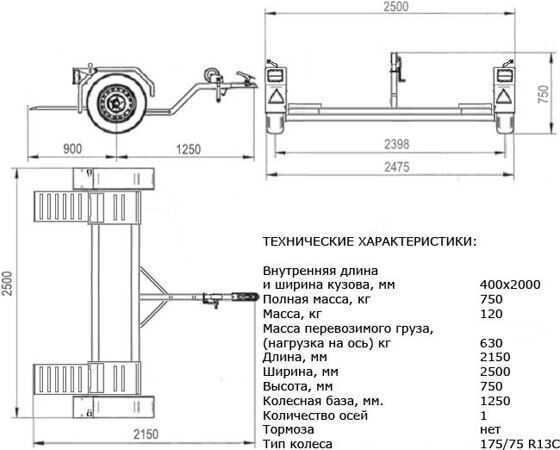

Изготовление любого технического устройства требует наличия этапа проектирования. Чтобы сделать прицеп-подкат своими руками, также потребуются чертежи. Даже если вы считаете себя грамотным специалистом, не следует полагать, что сможете справиться с работой на глаз. Малейшая ошибка может привести к тому, что прицеп нельзя будет эксплуатировать.

Приведём пример сборки конструктивно несложного подкатного прицепа. Для этого нам понадобятся:

труба квадратного сечения;
швеллер;
тонкостенные стальные листы;
более толстая листовая сталь для днища;
пара колёс;
детали ходовой в сборе;
детали подвески;
фаркоп;
тормозная система;
непромокаемая ткань;
кронштейны и угловой крепёж;
набор инструментов (шуруповёрт, болгарка, дрель);
сварочный аппарат.

Собрав все необходимые компоненты, можно приступать к изготовлению прицепа. Примерный алгоритм сборки:

основа всей конструкции – рама. Она должна быть достаточно прочной, чтобы выдержать нагрузку от передней части транспортируемого автомобиля. Изготавливается из труб методом сварки. Если у вас есть опыт в этом деле, можно попробовать сделать раму самостоятельно. Но поскольку это очень ответственная операция, лучше доверить работу профессиональному сварщику. Главное – тщательно проверить сварные швы, они не должны содержать дефектов;
прямоугольная рама, из каких бы труб не была изготовлена, не обладает достаточной жёсткостью, чтобы противостоять боковым нагрузкам. Поэтому она укрепляется рёбрами из швеллеров, которые привариваются поперек рамы. Самая надёжная схема – треугольная, то есть два швеллера привариваются к одной из поперечных труб вместе, а другие концы – с противоположной стороны по углам, то есть получается треугольник. По краям необходимо смонтировать кронштейны, назначение которых – фиксация амортизаторов;
сцепной механизм лучше приобрести магазинный, и не столько ради ускорения рабочего процесса, сколько для упрощения регистрации прицепного устройства;
ось подкатного прицепа располагают не посередине, а со смещением к задней его части;
следующий шаг – оборудование устройства тормозной системой пассивного типа. Она окажется незаменимой, когда прицеп будет стоять на неровной поверхности с приличным градиентом;
теперь можно приступать к монтажу дна и установке бортов. Там, где используются болтовой крепёж (например, для соединения листов между собой), болты должны быть надёжными. Боковые и передний борта привариваются жёстко с использованием уголков, а задний должен быть откидным, так что его устанавливаем с использованием подвижной конструкции. Кроме того, его необходимо оснастить катафотами, фонарями и рамкой для установки номерного знака. Оранжевые катафоты потребуются на боковых бортах, белые и оранжевые – спереди;
осталось установить колёса, а также предусмотреть механизм фиксации колёс транспортируемого авто – и наш прицеп-эвакуатор готов.

Нужны ли документы на такое простое прицепное устройство? Согласно ПДД, да, поэтому регистрация прицепа потребуется, и это самая сложная часть работы. Проблемы могут возникнуть из-за п. 20 Правил (запрет буксировки на самодельном прицепе, не оборудованном тормозами), но здесь есть один нюанс: можно перевозить ТС, весящее вдвое меньше машины-буксира. При регистрации можно так и говорить: намерен использовать прицеп для буксировки малолитражки.

Где купить и как получить

Существует большое количество автоприцепов специального назначения. К ним относятся:

Из них немного приближенным к лафету вариантом можно считать только прицеп-платформу.

Предположим, что вам понадобится прицеп эвакуатор для легкового авто. Как его получить? Есть несколько основных вариантов:

купить бу прицеп;
взять в аренду ;
одолжить у товарища;
приобрести новый автовоз.

Мое отношение к подержанным прицепам вы знаете. Потому это не самый оптимальный вариант. Привлекательная цена подержанного трала может скрывать за собой кучу скрытых проблем.

Аренда актуальна для тех, кому лафет нужен крайне редко, буквально несколько раз в течение года. Тогда затраты на покупку нового ТС окажутся не совсем оправданными.

Одалживать у друзей — вариант не самый привлекательный. Не всегда друзья могут вам дать свой эвакуатор, он занят, либо потом придется за него отвечать. Как показывает практика, с друзьями вообще рекомендуется не иметь никаких дел, связанных с деньгами и долгами. Дружба дороже.

А вот если вам требуется автовоз на регулярной основе, тогда лучше всего приобрести его у проверенного производителя. Это гарантия того, что изготовление проводится в соответствии со всеми нормами и стандартами. Вы получите лафет в нужной комплектации, с гарантиями и другими прелестями новых прицепов.

Чуть не забыл про сборку своими руками. Самостоятельное изготовление привлекает только потенциальной экономией. Но вам все равно придется купить алюминиевые аппарели для спецтехники (по ним осуществляется загрузка), лебедку, опорное колесо и прочие комплектующие. Но самая большая проблема самодельных прицепов заключается в сложности их регистрации. Потому не советую связываться.

На этом и остановлюсь. Надеюсь, я подробно ответил на вопрос, привел всю необходимую информацию. С помощью прилагаемых фото вы можете дополнительно разобраться в конструктивных особенностях лафета, эвакуатора, трала и пр. Как вы помните, от названия суть не меняется.

Какие нужны документы на прицеп подкат

Свой прицеп докатку для транспортировки авто нужно зарегистрировать в ГИБДД, для чего потребуются следующие документы:

ПТС устройства;
паспорт;
договор купли-продажи (если был приобретен);
чек оплаченной госпошлины.

На новую автомобильную тележку необходимо поставить знак по окончанию процедуры регистрации. Физлица не обязаны страховать ее по ОСАГО (ФЗ-40). Техосмотр также не нужен.

В поездке с прицепом обязательно возить с собой документы на него. Инспекторы ГИБДД могут запросить их для проверки.

Габариты прицепа

Максимальные размеры прицеп подкатки для транспортировки авто не регламентированы в статьях ПДД или Техрегламенте Таможенного союза. Однако длина автопоезда (машина + тягач) — 20 метров и должна весить максимум 3,5 тонны. Максимальная ширина — 2,55 метра (максимум), высота — 4 метра.

Тягач будет хорошо заметен на ночной дороге

Само транспортное средство должно быть оснащено рабочими световыми приборами и габаритными огнями, чтобы его было видно в темноте или тоннелях. Ездить можно с обычной для городских условий скоростью — 60 км/ч, если не установлены дополнительные ограничения. На автомагистралях 90 км/ч, других дорогах — 70 км/ч.

Изготовление своими руками

Фирменный заводской подкат — это хороший и удобный инструмент для ремонта мотоцикла. Но цены на такие устройства достаточно высоки. Также достаточно тяжело будет подобрать подставку для конкретной модели мотоцикла. Многие фирмы предлагают универсальные стоики. Но, как показывает практика, не всегда универсальный подкат имеет функции для конкретного мотоцикла.

В этом случае можно сделать мотоподкат своими руками по найденным в интернете чертежам. Самодельный подъемник можно идеально подогнать под размер своего байка. Изготовить его довольно просто, но для этого требуется много времени и большая аккуратность, так как он должен обладать идеальной геометрией. В противном случае работать с ним будет довольно проблематично.

Как делается опрокидыватель для авто своими руками: чертежи и процесс сборки

Чтобы опрокидыватель автомобиля мог нормально функционировать, используется лебедка или домкрат любого типа. Второй вариант является более популярным (да и домкраты наверняка есть в распоряжении у всех владельцев транспортных средств). При этом подойдет любое грузоподъемное оборудование, включая механизмы реечного, гидравлического или червячного типа.

В нашей статье вы можете увидеть чертежи автоопрокидывателя своими руками

Особое внимание следует обратить на пятку для домкрата

Важно, чтобы она обладала большим запасом жесткости и прочности. Именно на этот элемент припадает больше всего нагрузок

Делать пятку следует из металлического листа, толщина которого достигает около 5-7 миллиметров

Именно на этот элемент припадает больше всего нагрузок. Делать пятку следует из металлического листа, толщина которого достигает около 5-7 миллиметров.

То же относится и к платформе, что упирается в днище машины. Поэтому для ее изготовления используют 5-7-миллиметровый лист металла, которому придают максимум ребер жесткости. Из металлопрофиля делается также нижняя площадка, опорный уголок и балка.

Если рассмотреть чертежи опрокидыватель авто своими руками,

то увидим, что нижняя площадка является недвижимым элементом из одной профильной трубы, что будет находиться на земле.Опорный уголок изготавливается из двух труб, соединенных небольшими отрезками металлического профиля каждые 20-30 сантиметров. Он может двигаться по вертикале по направляющей рейке. В последней делается ряд отверстий, с помощью которых можно зафиксировать опрокидыватель в нужном положении. Когда подъем будет завершен, платформу можно зафиксировать при помощи болта. Кроме того, болтом соединяется также площадка и опорный уголок.

АРЕНДА ПОДКАТА

Предлагается к аренде автоподкат погрузочной ширины 205см (масса подката без нагрузки 150кг)

В прокат лафет сдается на основании договора аренды. Для заключения договора аренды автоприцепа Вам поребуется:

документ, удостоверяющий личность
документ на автомобиль, которым будет осуществляться буксировка
залог (для жителей Москвы и МО в сумме 10000руб, для жителей других регионов и стран СНГ – 30000руб)

В аренду подкатная тележка передается только после полной проверки технического состояния подката и его функциональной исправности (в т.ч. световых приборов и навесного оборудования) в Вашем присутствии.

Возврат подката из аренды осуществляется в чистом виде, также с проведением технического осмотра; подписывается акт приема-передачи.

РАСЧЕТЫ

оплата аренды подката – по прайсу
возврат залога

УДЕРЖАНИЯ и КОМПЕНСАЦИИ

при возврате из аренды прицепа в грязном виде – стоимость мойки
при повреждении автоподката; навесного, комплектационного и дополнительного оборудования – стоимость приведения в первоначальный вид

ОБРАТИТЕ ВНИМАНИЕ:

прицеп является механическим траспортным средством и в случае превышения скоростного режима в момент его буксировки может быть подвержен наложению штрафа на основании показаний камер фиксации. Отвественность за нарушения ПДД при эксплуатации прицепа на весь срок аренды возлагается на арендатора в полном объеме.

На данной странице: аренда подката в Москве – погрузочная ширина 205см
