Схема подключения прицепа: распиновка розетки фаркопа, 7, 13 и 15 пин

Типы соединительных разъемов

Наибольшее распространение для легковых автоприцепов как в России, так и за рубежом – прежде всего в Европе, получили 7-контактная (7-pin) и 13-контактная (13-pin) схемы подключения.

На прицепах отечественного производства, как правило, применяется разъем 7-pin

, поэтому вместе с фаркопом резонно приобретать и соответствующую розетку с семью контактами.

Разъем 13-pin

традиционно используется в прицепах-дачах (кемперах), в которых требуется дополнительное питание для освещения и других потребителей. Кроме того, розеткой 13-pin обычно оснащаются оригинальные заводские фаркопы зарубежных автомобилей.

Впрочем, если у вас окажется иномарка с оригинальным фаркопом с розеткой 13-pin, а у приобретаемого в нашей компании прицепа разъем 7-pin, то это не проблема – существуют переходники

, как для подключения 7-контактного штеккера прицепа к 13-контактной розетке, так и наоборот.

В США, Японии и Австралии свои стандарты и, например в американском, помимо физической разницы в разъемах, которых существует несколько типоразмеров, есть важный нюанс – в ряде случаев питание для указателей поворотов и стоп-сигналов подаются по одним и тем же проводам. Поэтому, если у вас «американец» с оригинальным разъемом, имеет смысл полностью перейти на европейский разъем, добавив необходимые реле или блок согласования.

У тебя разъем какой? Вот плоский

Вот круглый

Сложность в том, что сигналы поворотников и стопов идут по одним проводам. Для установки «европейского» разъема существует два варианта: 1) Самый простой, но как-бы, нелегальный вариант – использовать провода «американского» разъема.(у Тахо, обычно, пристегнут слева внутри заднего бампера) Это вариант для тех, кто нечасто пользуется прицепом. Можно выбрать: стопы и мигалки завести на стопы прицепа (Мигать будет красными фонариками) или на поворотники (стоп оранжевый) или дублировать и то, и другое.

2) Сложный, но правильный вариант: Полность протягивать проводку уже под «европу». На примере Тахо: нужно найти «чистые» сигналы поворотников и стоп-сигнала, сняв щиток приборов и через три реле (. т.к. эти провода не силовые) тянуть их через весь салон к фаркопной фишке.

Стоп, в принципе, можно брать с дополнительного стоп-сигнала

На американцах провод массы обычно белый, в отличие от европейцев.

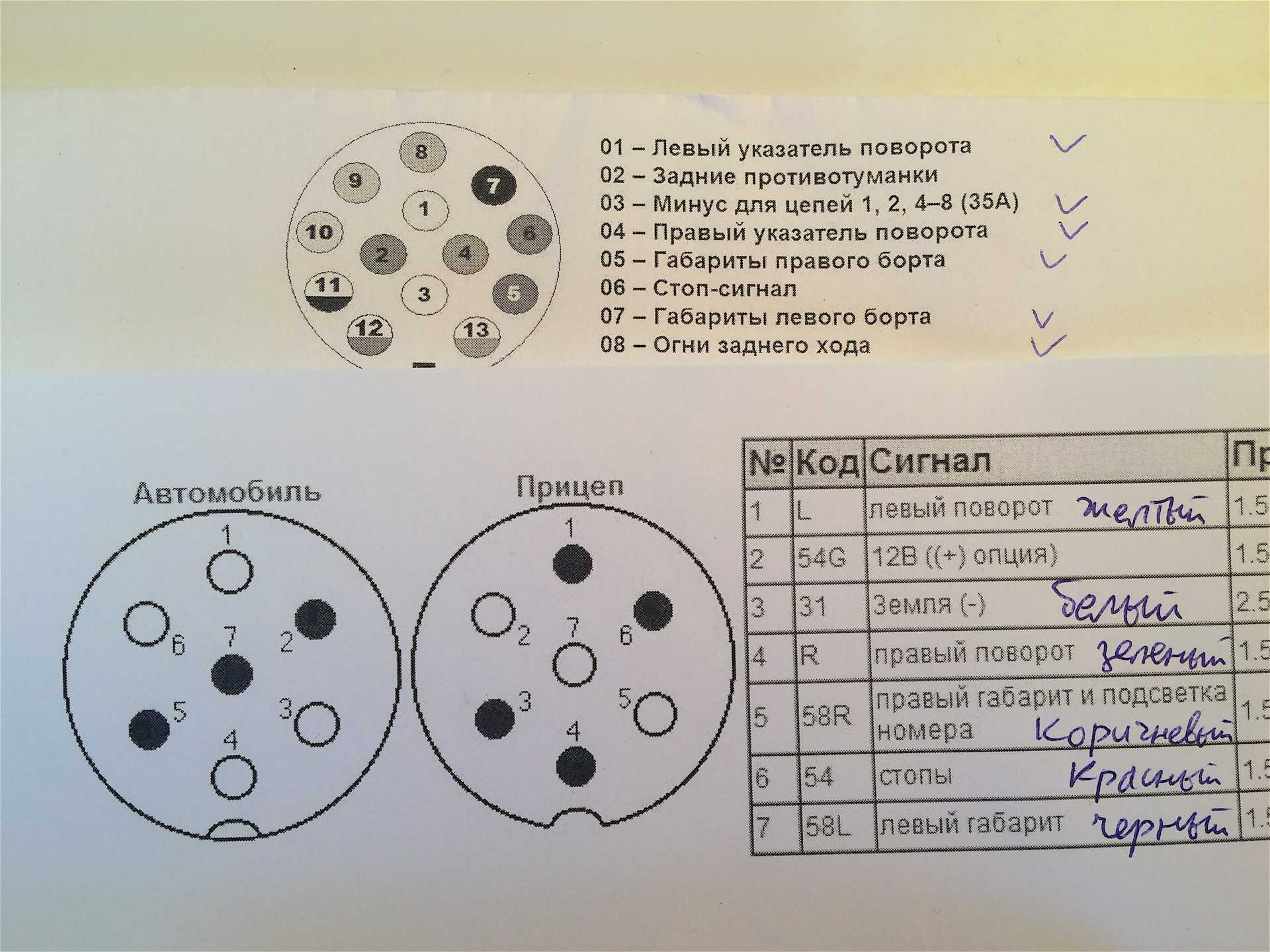

Ну и до кучи европейский (стандартный)

Читать также: Шланг резиновый для компрессора

розетка

вилка

№ Код Сигнал Провод 1 L левый поворот 1.5 mm2 2 54G 12В ((+) опция) 1.5 mm2 3 31 Земля (-) 2.5 mm2 4 R правый поворот 1.5 mm2 5 58R правый габарит и подсветка номера 1.5 mm2 6 54 стопы 1.5 mm2 7 58L левый габарит 1.5 mm2

Бум перевозок, захлестнувший страну в 90-е годы, привёл к повышению производства прицепной техники. Путешествия с домами на колёсах популярны, как и водные виды транспорта. Это привело к созданию новых прототипов тягово-сцепных устройств, которые как и розетка прицепа на машине не поменяли своё назначение.

Недавно схема подключения вилки прицепа легкового автомобиля в силу своей простоты и выполнения не вызывала у автолюбителей вопросов. Решить распиновку одноцветных проводников в те времена помогали тестеры с нагрузочной лампочкой. Хотя нынешний производитель использует цветную маркировку проводников и водители вооружаются недорогими китайскими мультиметрами, схема подсоединения прицепа к легковому автомобилю не прекращает собирать вокруг себя мнения и факты.

Электропроводка, спрятанная под обшивку салона и дно прицепа, открыто показывается в месте под названием фаркоп. В сторону буксира, начиная с розетки, она уходит под бампер и тянется до аккумулятора, приборной панели, световых и сигнальных приборов. В сторону буксируемого устройства, начиная с вилки, проводка крепится пластиковыми или металлическими хомутами на дышле и идёт понизу до панели фонарей прицепа.

Нельзя сказать точно, с чего начинать при сборке автопоезда. Коммутация узлов без разрешительных документов не самая удачная идея, прохождение ТО без рабочего освещения тоже. Отсутствующий световой элемент может быть причиной претензий со стороны ДПС, а неправильно разведённый контакт поворотника повлечь ДТП. Первоначально необходимо вникнуть в стандарты разъёмов и особенности, определиться в своём варианте, затем грамотно подключать.

Схемы прямого подключения

Если на основном автомобиле отсутствует штатная колодка для подключения фаркопа, используется именно данный вид сопряжения автомобиля и ПТС, предполагающий подключение проводов напрямую к жгуту заднего блока оптики. Для упрощения процедуры монтажа практикуют применение коннекторов, оснащённых специальными штепсельными разъемами, соответствующими каждой разновидности светового прибора. С обратной стороны устройства имеются провода, обеспечивающие подключение к ответной половине светотехники.

Процедуре подключения розетки к фаркопу автомобилю предшествует определение места монтажа разъёма. Обычно к световым приборам подключаются через технологические отверстия, предусмотренные для выполнения замены ламп, для вывода жгута проводки наружу можно использовать дренажное отверстие, расположенное в днище багажного отделения.

Более качественное и надёжное соединение проводов обеспечивается их пайкой.

Распиновка тринадцатипиновой розетки

Часто один контакт используется для подключения двух потребителей (например, указателя поворота и аварийной сигнализации). В этом случае сечение провода необходимо увеличить до 2.0-2.5 мм2, поскольку нагрузка на провод возрастает.

Все необходимые комплектующие для подключения разъёма к фаркопу можно приобрести в автомагазине. Применение кустарных разъёмов чревато такими неприятностями, как КЗ с последующим возгоранием изоляции проводки.

Электронный блок согласования

Если речь идет о современном автомобиле со сложной электронной начинкой, первый вариант подключения прицепа будет не самым лучшим выбором. Блок управления тестирует заднюю оптику. Когда он определит, что она потребляет больше тока, то выдаст сообщение об ошибке. В таких случаях используют так называемый «блок согласования». Его также применяют в случае передачи сигналов управления посредством мультиплексной шины.

Проводку соединяют с сигнальными цепями, только в этом случае сигналы на светотехнику буксируемого устройства поступают не с машины, а с блока согласования, а его присутствие электроникой не воспринимается. Дополнительно блок необходимо подключить к б/с авто.

О способах подключения и видах разъёмов прицепа

Для транспортировки грузовых прицепов используется специальное тяговое сцепное устройство выполненное из мощной силовой стальной конструкции, крепится сзади на стальную платформу автомобильным механизмом.

Требуется схема подключения фаркопа, которая обеспечит безопасность и соблюдение правил ДТП. Многие автомобили предусматривают в дополнительных опциях к автомашине разъёмный узел: розетку фаркопа и электрические провода соединяющие питание, управление машиной с дополнительным тяговым устройством.

В основном автотранспортные механизмы оснащаются данными устройствами как дополнительный сервис при приобретении авто. Розетка фаркопа может быть подключена самостоятельно к автомобилю, распиновка розетки фаркопа и монтаж электрической проводки выполнить своими руками не представляет большого труда. Рассмотрим схемы подключения прицепа распиновку розетки фаркопа.

Существуют следующие схемы подключения розетки фаркопа:

Обычный Российский стандарт с розеткой на семь групп соединительных контактов;
Европейский и Американский стандарт на тринадцать разъемных соединений;
Специальный разъём.

Кстати, в России и Америке тоже применяют на семь и тринадцать разъёмов способ на подключение фаркопа. Тринадцать соединений применяют в основном присоединении электропроводки в перевозных домах-прицепах.

При проведении монтажа и соединения цепи управления задними габаритными приборами автомашины следует соблюдать правила подключения розетки для прицепа легкового автомобиля, правильность и последовательность операций при включении.

Не следует выполнять такие операции методом «тыка» в контакты световых приборов, может произойти КЗ или срабатывание автоматики защиты блока управления автомобилем. И нельзя соединять проводники методом скрутки, может некачественное соединение создать не верную команду, и устройства будут заблокированы на включение.

Современные схемы автомобиля комплектуются разными электронными приборами, которые в работе использует электронику, модули, блоки согласования. Поэтому в комплектность устройств включается ещё дополнительный особенный разъём.

В распиновке розетки прицепа грузового автомобиля используются проводники из проводников сечением 1,5 или 2мм, точнее по 1,5мм всего будет — 6 проводников, по 2мм будет один провод.

Розетка фаркопа на семь разъёмов имеет состав распиновки следующий:

сигнал на левый поворот;
задний ход;
масса 12В;
сигнал на правый поворот;
правый габаритный сигнал;
Стоп сигнал;
левый габаритный сигнал.

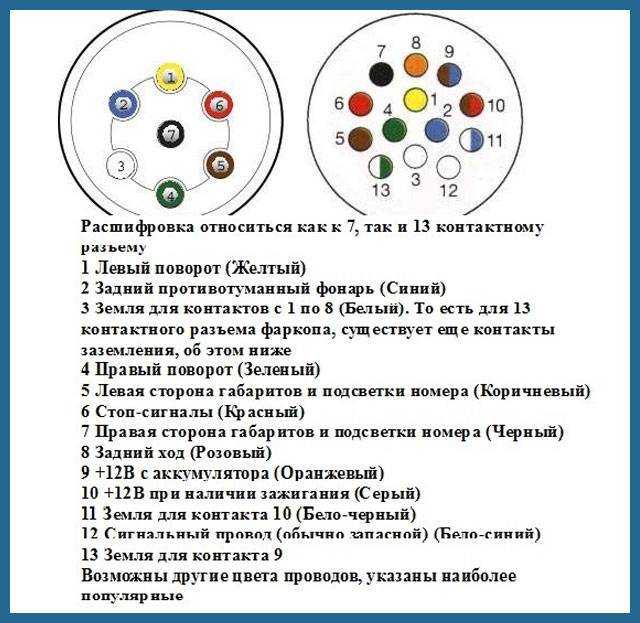

Разъёмная розетка фаркопа на тринадцать пинов состоит из следующей комплектации:

указатель левого поворота;
противотуманные задние фонари;
масса в цепи 1,2,4-8;
указатель правого поворота;
сигнал правый габаритный;
Стоп сигнал;
сигнал левый габаритный;
сигнал заднего хода;
+12 В постоянно;
+12В при включении зажигания;
масса в цепи 10;
Резервный пин;
масса в цепи 9.

Для разъёмов из 13 контактов характерно присутствие дополнительных контактов с минусовой и плюсовой полярностью, позволяющие соединять дополнительные приборы к примеру камеры, осветительные приборы и прочее.

Разъёмное подключение электропроводов фаркопа на семь и тринадцать разъёмных соединений состоит из двух соединительных узлов: розетка «мама» и вилка «папа». Розетка фаркопа монтируется на автомобиле рядом с местом крепления фаркопа.

Вилка для прицепа устанавливается с удлинённым жгутом из соединительных проводников на прицепе с целью создания свободной стыковки прицепа и свободного монтажа электропроводки.

В случаях применения специального разъёма в машинах с бортовым компьютером и прочими электронными устройствами, лучше в монтаже электрической части сигнального управления прицепного механизма применять электронный блок согласования, в других же случаях можно провести монтаж ручной электросети для прицепа.

Что необходимо для подключения

Перед подключением розетки прицепа необходимо подготовиться и заранее купить необходимый материал.

В пакет входит следующее оборудование:

Кожух розетки для фаркопа

Обратите внимание на наличие крышки, оборудованной резиновым уплотнителем. При покупке осмотрите изделие на факт прилегания всех элементов кожуха, отсутствие болтания корпуса или контактных соединений. Особое внимание уделите состоянию резьбового соединения, креплению винтов на клеммах.
Провод (одна жила) сечением от 1.5 кв

мм и более. При покупке уточните возможность применения в электропроводке транспортного средства.
Гофра, сделанная из металла или полипропилена. Применяется для изоляции жгутов с проводами и защиты от механических повреждений. Средняя длина — до 2,5-3,0 метров. Сразу возьмите 20-30 пластиковых хомутов для крепления жгутов.
Соединительные колодки. При выборе отдайте предпочтение модели с гнездами, в которые можно поставить предохранители.
Инструменты: набор гаечных ключей, дрели и сверла, отвертки, паяльник, изолента.

Особое внимание уделите состоянию резьбового соединения, креплению винтов на клеммах.
Провод (одна жила) сечением от 1.5 кв. мм и более

При покупке уточните возможность применения в электропроводке транспортного средства.
Гофра, сделанная из металла или полипропилена. Применяется для изоляции жгутов с проводами и защиты от механических повреждений. Средняя длина — до 2,5-3,0 метров. Сразу возьмите 20-30 пластиковых хомутов для крепления жгутов.
Соединительные колодки. При выборе отдайте предпочтение модели с гнездами, в которые можно поставить предохранители.
Инструменты: набор гаечных ключей, дрели и сверла, отвертки, паяльник, изолента.

Указанного оборудования, как правило, достаточно для проведения монтажных работ. Если чего-то не хватает, дефицитные элементы можно докупить отдельно.

Написать отзыв

Он сможет правильно подключить мультиплексную шину и протестировать работу электрооборудования в разных режимах.

Штатная розетка фаркопа Такой способ подключения наиболее оптимален, поскольку не требует вмешательства в электропроводку. Универсальная схема подключения автомобильной розетки прицепа — второй метод На многих моделях современных машин имеется фаркоп, позволяющий производить буксировку прицепа.

Еще нужно проверять состояние резьбы, а также крепежных винтов на клеммах. Для выполнения работ используется семиконтактная розетка для прицепа, каждый из контактов которой напрямую соединяется с соответствующей электрической цепью питания задней светотехники.

Сращивать можно контакты двух фар, заднего хода, стоп-сигналы, противотуманку и габаритные огни. Обычно они продаются вместе с фаркопом, но если в упаковке их нет, тогда нужно посетить рынок или строительный гипермаркет для покупки. Советы и рекомендации Простая схема подключения розетки 7 пин предполагает, что нужно определить трассировку проводов. Если будет выявлено большое потребление тока, контроллер уведомит об ошибке.

Он предусматривает подключение электрики фаркопа через специальное согласующее устройство. После того как вы подключили прицеп и проверили что все системы работают нормально, а огни горят, не забудьте защитить внутренние элементы от влаги.

Дополнительно могут потребоваться силиконовые прокладки. Правые габаритные огни. Остановимся детально на семипиновом евроразъеме, применяемом отечественными автомобилистами. Стандартная схема розетки прицепа легкового автомобиля — первый вариант Подключение проводов фаркопа по стандартной схеме осуществляется на автомобилях, не оборудованных электронной схемой управления. При наличии соответствующей подготовки можно попытаться выполнить подключение своими силами.

Иными словами, вся работа будет сводиться к соединению проводов, идущих с разъемов, к задней светотехнике. Это позволяет выполнить соединение электрических проводов с имеющимися электрическими цепями, не прибегая к каким-либо разветвителям. Подключение проводки фаркопа (и других осветительных приборов) на Ларгус и другие

Источник

Возможные проблемы

Скорее всего, вы столкнетесь с тем, что при подключении электрики прицепа на машинах с реле поворотов старого типа поворотники начнут мигать слишком быстро, а в современных машинах, напротив, частота мигания замедлится.
Это связано с тем, что теперь нагрузка в цепи выросла.

Решить это можно двумя путями:

— Самый простой вариант — установка в поворотники прицепа светодиодных ламп. Так как ток диоды берут незначительный, реле вернется к штатному режиму работы.
— Вариант чуть сложнее — используем нормальноразомкнутые реле, установив их удерживающие обмотки параллельно лампам поворотников. Прокладываем плюсовой провод в багажник и подключаем его к входным контактам реле. А с выходов ведем провод к розетке на фаркопе.

Все просто. Главное — все сделать аккуратно и обеспечить хорошую влагозащиту.

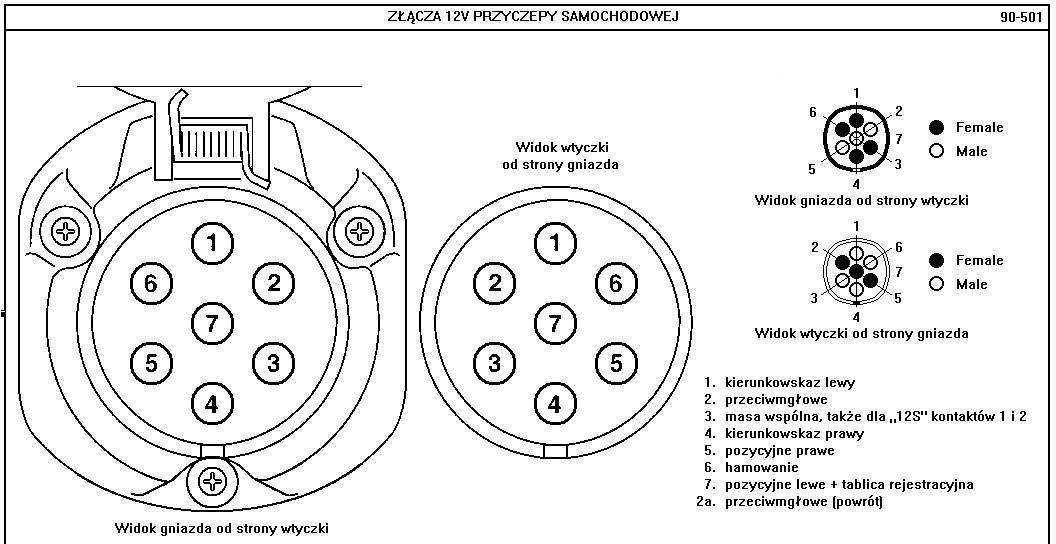

Распиновка розетки фаркопа на 7 pin

Распиновка розетки прицепа (от англ. pin – «вывод, ножка») – это схема разводки электрических разъемов, необходимая для самостоятельного подключения автоприцепа к автомобилю. Подключение требуется для обеспечения безопасной эксплуатации несамоходной прицепной техники. Соединение происходит с использованием розетки (расположена у фаркопа) и соответствующего штекера, подключенного к проводке прицепа. Используя соединительные разъёмы, можно объединить электрические схемы технических средств: электрический ток, подаваемый от автомашины, будет задействовать поворотные сигналы, габаритные огни и подсветку номерного знака автоприцепа. Также может потребоваться смарт-коннект, согласующий работу проводки автомобиля с прицепом (на некоторых современных автомобилях с электронными схемами управления).

Схема подключения розетки 7 к 7

Наиболее распространённая на данный момент схема подключения с «вилкой» на 7 контактов («европейский» разъем). Она применяется при подсоединении большинства прицепов для легковых машин. Схема подключения изображена ниже:

Обратите внимание: приемная и ответная часть устройства имеют гнезда обоих типов («папа» и «мама»). Такое решение – залог безопасности при соединении круглого разъема в условиях плохой видимости: взаимное расположение гнезд исключает вероятность их неверного соединения или коротких замыканий

Разъемы продаются в любых автомагазинах, а для их подсоединения используют медные многожильные кабели с различными цветами проводов

Для безопасной и длительной эксплуатации контакты рекомендовано промазать солидолом или литолом, а место ввода кабеля в розетку обработать герметиком

Разъемы продаются в любых автомагазинах, а для их подсоединения используют медные многожильные кабели с различными цветами проводов. Для безопасной и длительной эксплуатации контакты рекомендовано промазать солидолом или литолом, а место ввода кабеля в розетку обработать герметиком.

Распиновка розетки фаркопа 7 пин в легковых автоприцепах

Для синхронизации световых сигналов необходима распиновка розетки прицепа 7 пин и ее подключение к электропроводке машины. Оптимальные места для расположения розетки – технологические проемы для смены ламп (в них есть доступ к колодкам). Если на фаркопе установлен подрозетник, на который выведены все сигналы, достаточно купить «вилку» на 7 контактов, соединив в соответствии со схемой разъема, обозначенной в руководстве по эксплуатации. Указанный метод называется штатным. В противном случае используют универсальный способ подключения: проводку подсоединяют прямо к сигнальным цепям при отсутствии в автомобиле бортового компьютера. Провода, идущие от разъема, соединяют с электроцепями задних фонарей.

Универсальный метод подключения разъема прицепа и распиновки

Для подключения универсальным способом, используя разъем фаркопа, поочередно соединяют провод левого поворотного сигнала машины с левым поворотником прицепа, задний противотуманный огонь авто и противотуманку прицепной техники и т.д. Внимательно изучите схему проводки машины, чтобы безошибочно найти нужные цепи (для проверки используйте тестер).

Подключая провода через разъем фаркопа, примените обжимные клипсы или спаяйте провода, предварительно зачистив изоляцию. Для подключения к машине с бортовым компьютером необходима не только вилка прицепа 7 pin, но и блок согласования – устройство, подключаемое к бортовой схеме и не воспринимаемое компьютером. Даже при увеличенном потреблении тока ввиду работы светового оборудования автоприцепа бортовой компьютер не будет сигнализировать о неисправностях.

Распиновка 7-контактной розетки прицепа: важные особенности

Упрощенная схема подключения розетки 7 к 7 предполагает самостоятельное определение трассировки проводов, а наибольшую трудность вызывает определение места включения соответственных проводников. Настоятельно не рекомендуется делать это наугад, последовательно соединяя разъемные контакты автоприцепа с индикаторной лампой – при наличии цифровых схем управления световыми приборами такой метод небезопасен.

Перед подключением проверьте электронные цепи в разъеме прицепа на предмет отгнившей проводки в зоне паек и контактов, на короткие замыкания на участках трущихся элементов. После этого составьте схему трассировки с обозначением цветов, способов и мест соединения проводов. Если электрические соединения расположены вне салона, их следует покрыть термоусаживаемым кембриком (специальным изолятором), а по завершении работ проверить электросвязи мультиметром, удостоверившись в отсутствии замыканий.

Американские соединительные фишки

Многие американские стандарты отличаются от европейских, и распиновка розетки фаркопа прицепа не является исключением. Приведем для ознакомления два вида: 7 и 4 контактные разъемы.

7-ми контактная розетка, используется в модельном ряде HOPKINS, а также в других автомобилях (рис 8), отличается от европейского стандарта, практически, только конструкцией, что позволяет при необходимости произвести замену на европейский аналог.

Американская розетка фаркопа на 7 контактов

Обозначения:

Подключение габаритных огней.
+12 V.
Поворотные огни правого борта.
Управление стоп-сигналами.
Масса.
Поворотные огни левого борта.
Сигнал заднего хода.

Теперь рассмотрим более сложный вариант – 4-х контактный разъем (см. рис. 9). При попытке его замены на европейскую 7-ми пиновую розетку возникнут проблемы.

4-х пиновый разъем

Обозначения:

Масса.
Управление габаритными огнями.
Поворотник левого борта и управление стоп-сигналом.
Поворотник правого борта и управление стоп-сигналом.

Как видите, трудность связана с тем, что поворотники и стоп-сигналы управляются по одной линии. Решить проблему можно двумя способами:

Не совсем правильный, на зато самый простой способ: подключиться, непосредственно, к стопам и поворотникам. Заметим, что в некоторых автомобилях проводка может не выдержать дополнительной нагрузки, поэтому решить проблему лучше другим способом.
Этот вариант несколько сложнее, зато более корректный: необходимо полностью протянуть проводку под европейский разъем. Например, в Шевроле Тахо для этого нужно снять приборный щиток, найти провода с отдельными сигналами на поворотники и стоп-огни, подключиться к ним, протянув электрические провода от фаркопной розетки через весь салон автомобиля. Можно немного облегчить задачу, если взять сигнал для стоп-огней с заднего крыла, он там выведен практически на всех автомобилях. В этом случае понадобится тянуть только два провода.

Основная проблема, с которой сталкиваются владельцы легковых автомобилей при подсоединении прицепа, — это неисправности в работе светотехники. Даже если разъемы розетки и вилки полностью совпадают,могут не гореть или неправильно срабатывать габаритные огни, поворотники или стоп-сигналы. Это связано с различиями в стандартах, которые используются производителями при разводке электрики.

Существуют несколько основных схем подключения прицепа к фаркопу в зависимости от числа контактов розетки и стандартов стран. В России наиболее распространены 7-пиновые (европейские и американские) и 13-пиновые разъемы. Если автомобиль не оснащен электронным блоком управления, контакты розетки можно напрямую соединить с установленной проводкой.

Розетка фаркопа	Вилка прицепа

Для распиновки рекомендуется использовать многожильный медный провод в двойной изоляции с жилами сечением не меньше 1,5 кв.мм, для заземления — 2,5 кв.мм.

№ контакта	Код	Цвет провода по ГОСТ 9200-76	Цвет некоторых прицепов (Украина)	Назначение
1	L	Желтый	Зеленый	Поворотник левый
2	54G	Синий	Красно-белый	Противотуманные огни
3	31	Белый	Черный	Минус (заземление)
4	R	Зеленый	Желтый	Поворотник правый
5	58R	Коричневый	Розово-красный	Правый габарит
6	54	Красный	Бело-голубой	Стоп-сигналы
7	58L	Черный	Черно-голубой	Левый габарит

Особенности в схеме подключения вилки прицепа МЗСА: к контакту №5 питание не подается, а оба габаритных огня и подсветка номера замкнуты на 7 разъем. Если правый габарит не работает, необходимо в розетке фаркопа перенести черный провод из 7 гнезда к 5 или выполнить обратную процедуру в вилке. Также можно 5 и 7 разъемы замкнуть перемычкой.

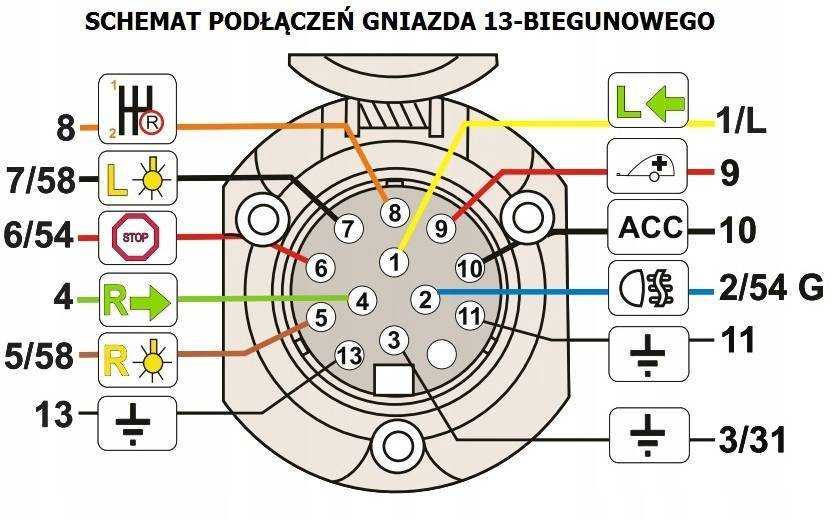

13-пиновая схема подключения разъема прицепа

Розетка фаркопа	Вилка прицепа

Используйте для основных сигналов многожильный провод с двойной изоляцией сечением 1.5 кв.мм, для распиновки заземления и питания — 2.5 кв.мм.

№ контакта	Цвет провода	Назначение
1	Желтый	Поворотник левый и аварийка
2	Синий	Противотуманки
3	Белый	Заземление (минус) для клемм 1-8
4	Зеленый	Поворотник правый
5	Коричневый	Габарит правый
6	Красный	Стоп-сигнал
7	Черный	Габарит левый
8	Розовый	Задний ход
9	Оранжевый	Питание 12 В (35А) напрямую от аккумулятора
10	Серый	Питание 12В (35А) при включенном зажигании
11	Черно-белый	Заземление для № 10
12	Бело-синий	Запасное гнездо (резерв)
13	Красно-белый	Заземление для № 9

В некоторых моделях автомобилей даже при точном соблюдении схемы подключения разъема прицепа бортовой компьютер может выдавать ошибку (из-за увеличения нагрузки на сеть). В этом случае необходимо дополнительно установить smart-коннект (блок согласования).
