Съемный фаркоп: особенности конструкции, фото, видео, установка

Что такое фаркоп — назначение, виды, электрика, производство

Необходимые материалы и инструменты

Для изготовления фаркопа понадобятся следующие материалы:

  • Метр стальной трубы;
  • Примерно полметра стального уголка;
  • Гайки и болты;
  • Сцепной шар, который можно изготовить самостоятельно или заказать у токаря. Можно также приобрести его на рынке.

Для работы потребуются инструменты и оборудование:

  • Сварочный аппарат и электроды;
  • Болгарка с отрезным кругом;
  • Линейка, рулетка;
  • Напильник для зачистки острых краёв, удаления заусенцев;
  • Электродрель с набором свёрл (в частности, понадобятся свёрла диаметром 13 мм), зенковка на 20 мм;
  • Краска (оптимально — чёрная) для покрытия изделия и защиты его от ржавчины.

Как выбрать съемный фаркоп

Для того чтобы это сделать, необходимо понять, как возить за собой прицеп. А он должен стоять так же ровно, как и автомобиль, то есть иметь аналогичный клиренс. Любой крен увеличивает нагрузку на шаровой узел, что может повлечь потерю прицепа. Универсальная формула подбора выглядит так:

  1. Установить прицеп с одинаковой высотой от земли в задней точке и в точке сцепки.
  2. Замерить расстояние от земли до верхней стенки приемника фаркопа и от земли до сцепного устройства, которое закреплено на дышле прицепа.
  3. Разница между двумя расстояниями необходима для подбора кронштейна.

Во-вторых, определить предмет груза, а точнее, с грузоподъемностью прицепного устройства. От этого параметра отталкивается цена.

Третий момент заключается в частоте использования:

  • Для постоянной эксплуатации нужна неразборная конструкция.
  • Для редкой – съемная.

Рекомендации по монтажу

Вы уже определились, что ставим на Ниву, нашли артикул товара, приобрели его и готовы приступать к монтажу.

Если вам захотелось купить бу фаркоп, то тщательно проверьте его качество и состояние. Все же длительная эксплуатация могла негативно отразиться на надежности ТСУ. Вот почему лучше покупать новый фаркоп Нивы.

Ну да ладно, решать вам. Мы же переходим к вопросу о том, как установить на автомобиль тягово-сцепное устройство.

  • Сначала снимите все молдинги, брызговики, бампера, противотуманные фары, задний усилитель и глушитель. То есть все то, что может вам помешать в процессе монтажа ТСУ;
  • В некоторых Нивах или при каких-то доработках приходится снимать задние колеса, вывешивать машину с помощью домкратов или ставить ее на яму;
  • Достаньте все лишнее из багажника. Тут могут возникнуть проблемы у машин с ГБО. Если внедорожник переделан под газ, то в багажнике наверняка будет стоять баллон с газом. Демонтировать его сложно, а осуществлять работы сварочными аппаратом и дрелью — не самая здравая мысль. Придется или отказаться от идеи установки, либо доверить это специалистам. Я не могу позволить себе советовать работать в таких условиях своими руками;
  • Если с доступом к багажнику все хорошо, поднимите пол, снимите обшивку;
  • К тяге крепится поперечина с помощью двух гаек и болтов (их размер будет М12×40). Затем фаркоп заводится под бампер так, чтобы задний угол упирался в поперечную балку кроссовера. Так удастся зафиксировать поперечину ТСУ двумя хомутами к держателю вашего бампера на авто;

Задний угол фаркопа прижимается к поперечной балке снизу, и просверливается через него пара отверстий на 10,5 мм. Из салона отверстия просверливаются дальше, чтобы получить диаметр 18 мм и глубину 5 мм. В них устанавливаются втулки, идущие в комплекте. Всего 4 штуки;

Поздравляю, вы все сделали своими руками! Ура!

Подводим итоги

Практика наглядно показывает, что даже при отсутствии богатого опыта реально своими силами установить на любой автомобиль, включая Ниву, тягово-сцепное устройство. Но если присутствует доля неуверенности, вы сомневаетесь в своих знаниях и возможностях, тогда доверьте работу специалистам.

Вы же можете пока приобрести себе прицеп, подобрать для усовершенствованной Нивы экспедиционный багажник или любой другой вариант багажника на крышу, поскольку внутреннего объема багажного пространства такой машины явно недостаточно.

Для поклонников рыбалки, охоты, трофи-рейдов или просто жителей регионов с очень плохими дорогами настоящим спасением станет установка лифт-комплекта. Он повышает проходимость машины, плюс придает ей внешний вид настоящего покорителя бездорожья.

Решать в любом случае только вам. Мне же остается попрощаться и пожелать всего самого наилучшего. Новые материалы уже совсем скоро!

Спасибо за внимание! Подписывайтесь, оставляйте комментарии, задавайте вопросы и приглашайте к нам своих друзей!

(5 оценок, среднее: 4,20 из 5) Подпишитесь на обновления и получайте статьи на почту!

Гарантируем: никакого спама, только новые статьи один раз в неделю!

По-хорошему, эта запись должна была быть одной из первых, после покупки Нивы…

Но, как говориться, лучше поздно, чем никогда!

К фаркопу у меня было всего два требования: 1) Он должен быть под американский квадарт; 2) Крепление в штатное место за поперечный лонжерон.

Минутка юмора от АвтоВАЗа: штатное крепление ТСУ у Нивы есть, но ставить его нельзя, так как в ОТТС его нет… Далее цитата:

В систему обратной связи ОАО ”АВТОВАЗ” от Вас поступил вопрос:

20.06.17 “Здравствуйте! Подскажите пожалуйста, предусмотрена ли конструкцией автомобиля LADA 4X4 установка багажника на крышу? И второй вопрос: предусмотрена ли конструкцией автомобиля LADA 4X4 установка тягово-сцепного устройства (фаркопа)?

Заранее благодарю за ответ!”

05.07.17 “Добрый день, m771mk! Спасибо за обращение. Конструкцией автомобиля не предусмотрены данные опции

. . Непосредственно у дилера Вы можете установить дополнительное оборудование, список всего разрешенного к установке на автомобиль дополнительного оборудования и его стоимость есть у любого дилера LADA. Список дилеров LADA с адресами и контактными телефонами Вы можете посмотреть на нашем сайте www.lada.ru.” Отдел обратной связи. Администратор”

Так что будем ездить на свой страх и риск ))

Но вернёмся к теме… Сегодня заехал на местный авторынок и в одном из павильонов нашёл именно то, что искал:

В целом железка выглядит крепкой, но качество покраски оставляет желать лучшего. Устанавливать планировал немного позже, в гараже у G-AM . Заехал по делам на работу, хотел открутить шар и что-то меня понесло…

Установка самодельного фаркопа

Для установки на машину потребуется несколько толстых болтов, гайки и гаечные ключи. Под бампером за задней стенкой кузова расположена балка, в которой имеются заводские отверстия специально для крепления фаркопа. В них вставляются болты и гайки, с помощью которых устанавливается держатель сцепного устройства. Также снизу задней стенки есть специальные выемки как раз для продевания фаркопной системы крепления.

Чтобы проложить проводку, для удобства лучше снять задний бампер. Однако если это проблематично, то провода можно закрепить через низ бампера.

Механическая часть

В автомобилях Тойота для удобной установки тягово-сцепного механизма необходимо снимать задний бампер и его усилитель. Для снятия пластиковой накладки кузова необходимо освободить следующие болты и пластмассовые заглушки:

  • в задней части подкрылка на обеих колёсных арках;
  • два болта снизу на днище;
  • два болта сверху в углах внутренней части бампера под крышкой багажника.

Помимо болтов, в бамперах таких седанов, как Тойота Королла, существует ещё несколько заглушек прямоугольной формы. Чтобы извлечь бампер, их необходимо тоже демонтировать. Они расположены сверху заднего бампера под крышкой багажника и снаружи по углам.

Электрическая часть

В соответствии с правилами дорожного движения и эксплуатации автомобиля прицеп нельзя передвигать на машине без опознавательных знаков и сигналов. Это такая же техническая часть авто, которая имеет свой государственный номер, проходит технический осмотр на аккредитованных станциях обслуживания и имеет в своей конструкции электрические элементы в виде габаритных огней, стоп-сигналов и поворотников.

Подключиться напрямую к контактам, например, задних стоп-сигналов или поворотников не получится. Бортовой компьютер не будет распознавать инородных потребителей. В результате на панели будут появляться различные ошибки из-за несогласованности. Кроме того, в случае отсутствия БСФ могут возникнуть следующие проблемы:

  • возникновение короткого замыкания;
  • повреждение поводки;
  • выход из строя бортового оборудования;
  • перегорание предохранителей.

Блок согласования с фаркопом не только позволяет гореть лампочкам на прицепе. Он также отключает задние парктроники, так как без этого они бы постоянно сигнализировали о приближении к препятствию.

Статья: Масло для вариатора Тойоты Короллы Филдер

Устройство подключается к аккумулятору напрямую. Можно подвязаться к силовому кабелю в районе клеммы. Далее смарт-коннект должен соединяться с датчиком давления масла, топливной системой, бортовым компьютером и стартером.

Установить согласовывающее устройство можно самостоятельно. Но если нет навыков работы с бортовым электрическим оборудованием авто, то лучше доверить это дело профессионалам. Хотя, если разобраться, в подключении нет ничего сложного.

Фаркоп на ВАЗ 2107

Фаркоп предназначен для буксировки различного рода прицепов и других автомобилей. В связи стем, что нагрузка на него будет очень большая, то и надежность крепления должна быть высока. Кроме того, на каждом фаркопе предусмотрена проводка для подключения сигнальных фонарей. Фаркоп представляет собой функциональный элемент автомобиля, предназначенный для осуществления буксировки прицепов разного рода. Кроме того, этот элемент является некоторой частью усовершенствования авто, что позволяет ему перевозить в 1.5, а то и 2 раза больше, чем его собственная грузоподъемность.

ВАЗ 2107 В продаже имеются разные фаркопы по конструктивному исполнению, но геометрия у всех одинакова. Можно встретить устройства с прицепным элементом, сваренным вместе с главной осью – трубой. А также можно встретить сварные конструкции. Прицепная часть (яблоко) перпендикулярно приварена к центральной планке, которая имеет большую прочность, чем предыдущий вариант.

Chevrolet Captiva › Бортжурнал › Подключение электрики фаркопа… 7 или 13 контактов

Когда возникает необходимость транспортировки прицепа, мы сталкиваемся с вопросом установки фаркопа и подключения розетки для подключения электрики фаркопа. Если с железом все более-менее понятно, то с подключением электрики возникают вопросы.

Как подключить розетку фаркопа к электрике автомобиля?

Розетку можно подключить двумя способами: стандартный; универсальный.

Применение СТАНДАРТНОГО способа возможно только в том случае, если на автомобиле есть гнездо для подключения электрики фаркопа. В таких случаях схема подключения прицепа вообще не понадобится, нужно только приобрести оригинальный комплект проводов (один конец втыкаем в в предназначенное для гнездо, а второй конец заканчивается розеткой фаркопа, устанавливаем розетку и все) Очень часто распиновка розетки фаркопа (при условии использования штатного оборудования) присутствует в инструкции по эксплуатации машины. Это идеальный вариант, так как он не сопровождается внесением изменений в электрическую систему транспортного средства.

Но это достаточно редко встречающийся вариант.

Как правило применяют УНИВЕРСАЛЬНЫЙ способ подключения.

УНИВЕРСАЛЬНЫЙ способ 1: Автомобиль не оснащен современным электронным блоком управления. Благодаря этому электрические провода можно напрямую соединить с существующими электрическими цепями. То есть, провода, которые идут с разъема подключаются к тем, что соединены с задней светотехникой.

УНИВЕРСАЛЬНЫЙ способ 2: Автомобиль оснащен мультиплексной шиной. Блок управления тестирует заднюю оптику. Когда он определит, что она потребляет больше тока (в результате соединения с оптикой прицепа), водитель получит сообщение об ошибке. В таких случаях следует применять «блок согласования». Блок согласования подключается к штатной электрике машины, после чего уже сам блок передает соответствующие сигналы на светотехнику прицепа. Блок управления автомобиля не «видит» это устройство, поэтому проблем с подключением фаркопа уже не возникает.

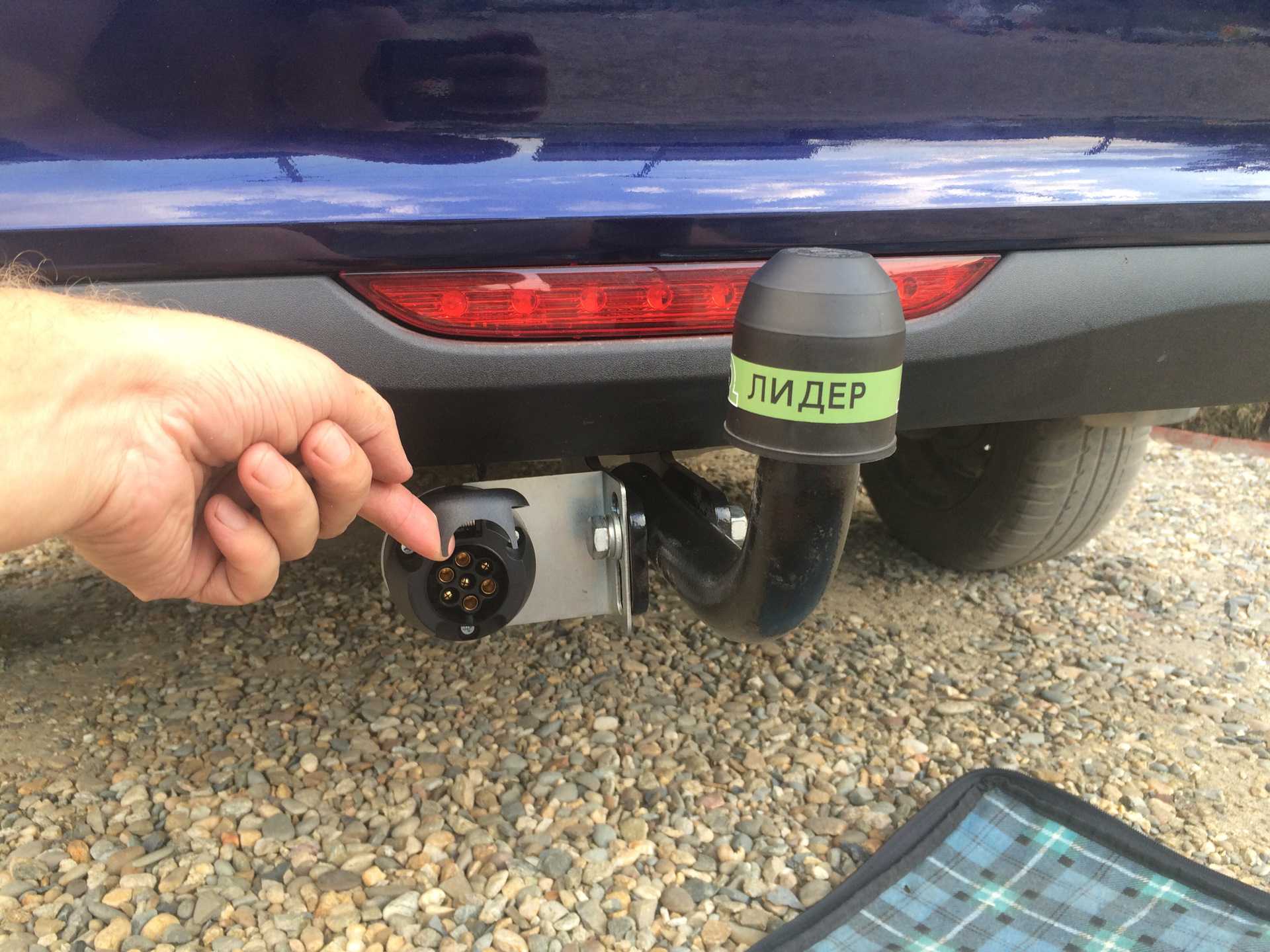

При подключении электрики фаркопа, мы узнаем, что бывают различные варианты розеток для подключения электрик фаркопов.

Наиболее распространенные виды розеток имеют 7 и 13 контактов. На легковых прицепах для перевозки различных грузов и техники, как правило применяют 7-контактные устройства, а вот на прицепах-домах используются 13-контактные розетки. По сути, разница заключается в применении дополнительных контактов, необходимых для активации фонарей заднего хода, другой электрической начинки домов-прицепов (автохолодильник, зарядка доп.аккумулятора и т.д.)

Распиновка 7 контактной розетки — Европа ( DIN / ISO 1724 ) 1 Левый поворотник 2 +12В (опция) или Задний противотуманный фонарь 3 Масса 4 Правый поворотник 5 Правый габарит и подсветка номера 6 Тормозные огни 7 Левый габарит

Распиновка 13 контактной розетки — Европа (DIN / ISO 11446) 1. Левый поворот (Желтый) 2. Задний противотуманный фонарь (Синий) 3. Земля для контактов с 1 по 8 (Белый) 4. Правый поворот (Зеленый) 5. Левая сторона габаритов и подсветки номера (Коричневый) 6. Стоп-сигналы (Красный) 7. Правая сторона габаритов и подсветки номера (Черный) 8. Задний ход (Розовый) 9. +12В с аккумулятора (Оранжевый) 10. +12В при наличии зажигания (Серый) 11. Земля для контакта 10 (Бело-черный) 12. Сигнальный провод (обычно запасной) (Бело-синий) 13. Земля для контакта 9

Подключение фаркопа и схема установки

Чтобы подсоединить розетку провод, в днище багажника необходимо отыскать подходящие отверстия. Эти действия советуют хорошо продумать, чтобы потом не пришлось возвращаться к данной работе, так как переделывать её будет сложнее. После следует закрепить розетку на фаркопе и через просверленные отверстия внизу багажника протянуть провод и подключается к розетке.

Касательно схемы установки, она выглядит так:

  1. Для правильного монтажа необходимо загнать машину на подъемник или на смотровую яму.
  2. Далее необходимо подключить всю электрику, авто должно быть обязательно обесточено.
  3. Из багажника извлекается всё содержимое. Обивку тоже придётся снять.
  4. Далее можно приложить ТСУ к автомобилю и проверить, правильно ли подогнаны все размеры.
  5. После этого можно начинать сверлить отверстие с помощью дрели. Зачастую используется сверло не более 12,5 мм.
  6. Далее в отверстие вставляются болты и закручиваются гайками.
  7. В нижней части лонжерона со стороны багажника следует просверлить ещё два отверстия для усиливающей накладки.
  8. Ещё одно отверстие нужно сделать в днище багажника. Оно необходимо чтобы соединить розетку и провода. На данном этапе не стоит забывать учитывать цвета проводов, а перед тем, как сверлить отверстия, стоит точно разметить место расположения.


Схема сборки

Подключение

Для подключения можете воспользоваться видео инструкциями и следовать представленным ниже рекомендациям.

  • Подключение БСФ осуществляется к аккумулятору автомобиля;
  • К смарт-коннекту подключают обязательно датчик давления масла, стартер, автомобильный топливный клапан и непосредственно сам бортовой компьютер вашей машины;
  • Снимают загрузочные панели, готовят набор проводки, проверяют работу ходовых огней, стоп-сигнала прицепа;
  • Монтируется смарт-коннект согласно схеме, представленной производителем. Примерно она выглядеть будет так, как показано на изображении.

Устанавливать БСФ самостоятельно или доверить монтаж профессионалам, решать вам. Совет лично от меня. Если у вас нет опыта или навыков работы с проводкой автомобиля, либо просто некогда этим заниматься, обратитесь к специалистам. Они могут провести весь комплекс работ, начиная от выбора фаркопа и прицепа, заканчивая подбором подходящего блока и соединения всех этих устройств в единую схему.

Съемный фаркоп своими руками

Если у автолюбителя хватает уверенности в собственных силах, необходимого материала и инструментов, тогда изготовление прицепного пройдет легко и интуитивно. Главное в этом деле – ребра жесткости или так называемые косынки.

  • Для американского варианта понадобится труба квадратного сечения. За неимением такой надо сварить друг с другом два уголка шириной 5 см. Если есть балка с приемником, установленная на автомобиле, процесс создания съемного фаркопа прост. Только надо предусмотреть отверстие для пальца. Второй элемент – это Г-образная шина. Выгнуть ее порой проблематично, но поперечный надпил в месте сгиба решит задачу. Согнутую шину необходимо просверлить для установки шара и приварить к квадратному профилю. Затем обработать швы болгаркой. Третий и завершающий этап приварить в углы треугольные косынки. Всего 4 штуки. Мастерский одиночный шов сварки избавит от излишней зачистки при помощи болгарки. Грунтовка выполняется на свое усмотрение, цветовая гамма желательно черная.
  • Создание европейского фаркопа гораздо сложнее. Так как балка или платформа самодельного устройства крепится к раме машины, необходимо составить чертеж конструкции. Штатные отверстия – это то, отчего стоит отталкиваться. К просверленной платформе заданных размеров привариваются две вертикальные поперечины – среднее звено фаркопа. Крюк с шаром приобретается отдельно. При совмещении крюка и поперечин обозначатся места сверления для двух болтов в этих поперечинах. Итак, съемный европейский фаркоп приобретает узнаваемые черты:
  1. Площадка или платформа, соединенная с рамой.
  2. Середина в виде поперечин с двумя отверстиями.
  3. Между ним помещается и фиксируется крюк.

Видеоролик о изготовлении крюка съемного фаркопа своими руками

Половина дела сделана. Остается крепеж для розетки, покраска и испытания. Один совет: при демонтаже крюка поперечины торчать не должны.

Каждая ямка и кочка отражается весом прицепа в геометрической прогрессии в ударах по фаркопу и болтовым соединениям. Езда по российским дорогам убеждает водителя в необходимости дополнительного запаса прочности.

Выбор ТСУ

Предусмотрен ли на Нивах вариант установки фаркопов, если изначально с завода машина шла без него? Да. На этих отечественных кроссоверах предусмотрены специальные отверстия, потому монтируется ТСУ в штатные места. Но также потребуется дополнительно просверлить несколько отверстий. Тут уже смотрите конкретно на свою машину.

Автовладельцам Нивы предлагается установка нескольких вариантов ТСУ:

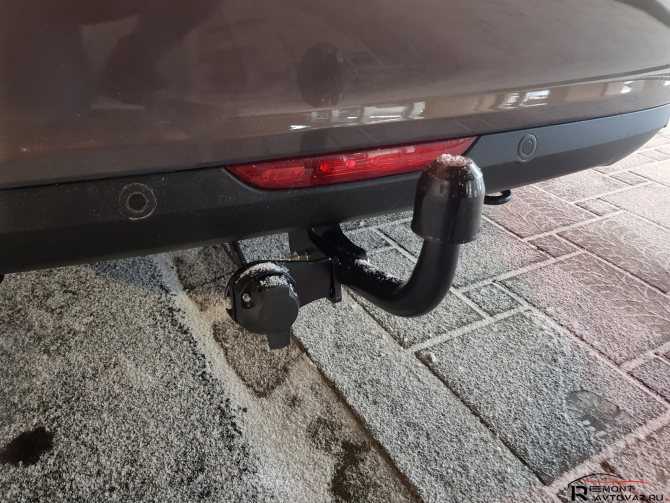

  • неснимаемые или несъемные, на которых крюк или сцепной шар приварен к основанию;

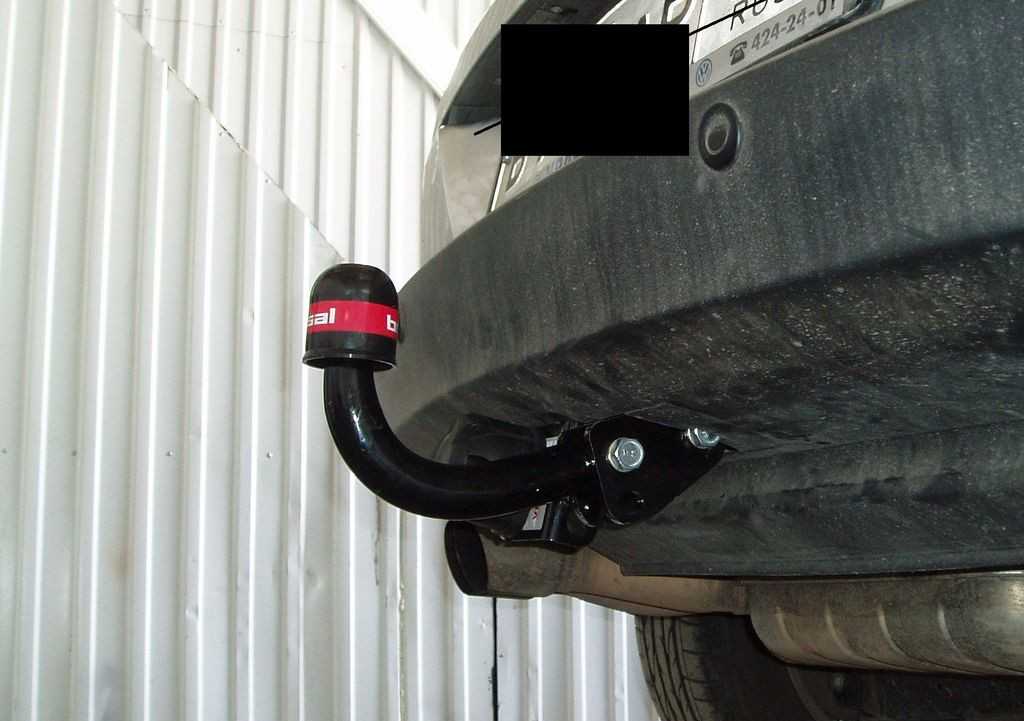

  • условно-съемные, крепление которых осуществляется несколькими болтами;

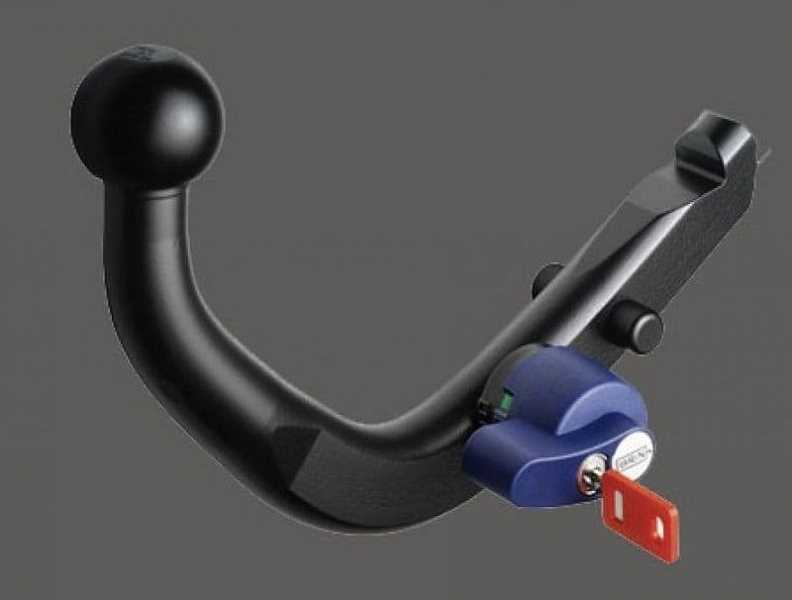

  • быстросъемные, имеющие немного выступающую муфту для фиксации, которые позволяют хранить крюк с шаром отдельно;
  • быстросъемные с вертикальным типом крепления, где крюк вынимают вниз, а крепежа не видно;
  • автоматические с крюком, который отклоняют вниз, но конструкция остается несъемной.

Скажу сразу, что съемный шар для меня более предпочтительный, поскольку такая конструкция позволяет использовать ТСУ только по мере необходимости. Причем лучше брать быстросъемные устройства, ведь для откручивания нескольких болтов придется потратить довольно много времени.

Для ВАЗ Нива 4×4 обычно предпочитают выбирать наиболее простые варианты фаркопов. Они недорогие, можно приобрести за несколько тысяч рублей. Хотя тут есть и свои недостатки.

Альтернативные варианты ТСУ

Существуют альтернативные решения, которые хотел бы с вами обсудить.

  • Усиленный бампер с фаркопом. Сейчас очень большой популярностью пользуется фаркоп Нивы Шевроле с защитой бампера. Но и на классическую Ниву никто не мешает его поставить. Это готовый бампер, в который вмонтировано ТСУ. Продукция фирмы Bosal (Босал) или РИФ обойдется примерно в 30 тысяч рублей. Эта стоимость оправдана, поскольку вы получаете бампер с мощной калиткой и усилителем, обеспечивающие высокую степень жесткости и устойчивость к нагрузкам. Позволяет тащить за собой более тяжелые грузы. При этом монтаж осуществляется на обычные кронштейны кузова кроссовера и никакая доработка не требуется;

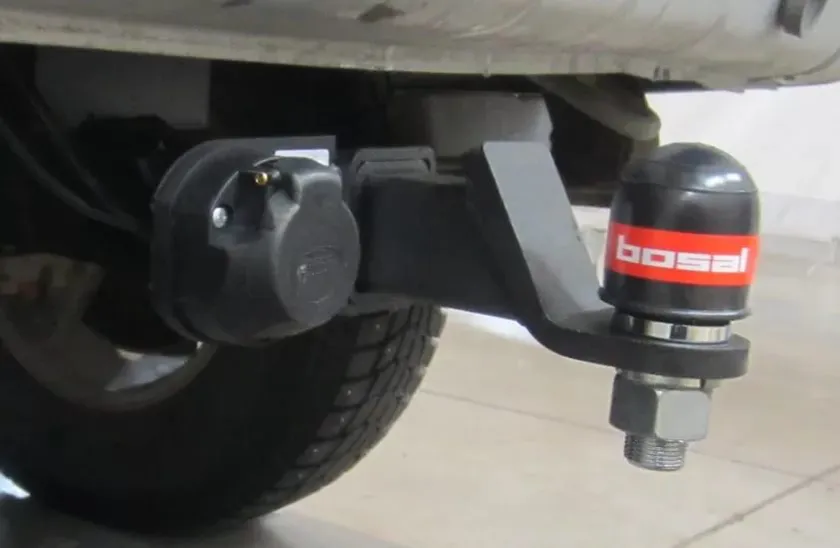

  • Фаркоп под квадрат. Еще один вариант заднего бампера. Стоит примерно в 2 раза дешевле предыдущего ТСУ. Но потребуется отдельно купить себе шаровый узел. Пользуется большим спросом из-за цены, удобства эксплуатации и выдерживаемых нагрузок. Да и выглядит довольно оригинально по сравнению со стандартными фаркопами. Только смотрите на цифры, указанные на ТСУ. Они говорят о допустимых тяговых нагрузках и дополнительно помогают удостовериться, что перед вами не подделка.

Вообще тема силового бампера для Нивы заслуживает отдельного внимания.

К каждому фаркопу приложена схема подключения и установки, есть в комплекте розетка фаркопа и инструкция о том, как осуществляется подключение розетки и всей электрической составляющей.

Некоторые предпочитают собирать фаркоп своими руками, опираясь на чертежи, фото и видео инструкции. Лично мое мнение, это не самый лучший вариант. Чтобы собрать полноценный качественный фаркоп, требуется учитывать все размеры, подбирать высококачественные материалы, использовать соответствующие провода для электрики и так далее. И сколько стоит собрать самодельное ТСУ? Если качественное и надежное, то примерно столько же, сколько стандартный заводской фаркоп. Это мнимая экономия денег. Цена будет одинаковой, а вот качество конструкции нет. Плюс самодельный фаркоп регистрировать сложнее, могут возникнуть проблемы при оформлении.

Советую отдельно предварительно ознакомиться с тем, можно ли устанавливать себе ТСУ и что об этом сейчас говорит ПДД.
