Рессоры на легковой прицеп: какие выбрать и как установить своими руками

Характеристики прицепов ММЗ

Кузовная часть выполнена из стали методом сварки. Днище и борта изготовлены способом штамповки из листовой стали (0,7 мм). Внутрь кузова в районе боковых бортов входят колесные ниши. Пол покрыт резиновой рифленой накидкой. Верхние обвязки бортов оборудованы гнездами для монтажа тентовых дуг, которые представляют собой трубы определенного диаметры. Сам тент сделан из брезента, фиксируется на дугах при помощи специального шнура, который продевается через люверсы, находящиеся по краям полотна.

Шнуровка проводится между люверсами, набрасывается на обвязочные крюки, которые приварены к бортам. Ходовая часть прицепа ММЗ стоит из следующих элементов:

• Колес с шинами типа ВАЗ-2101.
• Трубчатой оси с приваренными по краям цапфами.
• Поперечной и продольной штанги.
• Пружинного механизма подвески.
• Гидравлических амортизаторов телескопического типа.
• Фиксирующих кронштейнов амортизаторов.
• Резиновых буферов.
• Отбойников.

Особенности и преимущества

Если вы приобрели себе легковой новенький или б у прицеп, на котором стоит торсионная подвеска, может возникнуть желание поменять конструкцию на рессорную. Причины и мотивы называть не буду, у всех они свои.

Рессорные устройства обладают объективными преимуществами. Они проявляются в виде:

Даже если в дороге у вас вышел из строя один лист, страшного в этим нет ничего. Такой тип подвески позволяет добраться до СТО или магазина запчастей, взять дополнительный лист и поменять его своими руками.

Многие считают РП прерогативой грузовой машины и ее прицепа. Тут есть доля правды, поскольку ее активно используют на:

• тракторном прицепе ПТС 4;
• МАЗ;
• Samro;
• Камаз;
• СЗАП.

Но никто не запрещает вам поставить РП на обычный одноосный или двухосный легковой автоприцеп, но только с меньшим количеством листов. Я, кстати, уже .

На прицепах подвесное оборудование располагается над мостом. Он и берет на себя основную нагрузку. Рессоры служат как несущий демпферный узел. Это позволяет принимать боковые, вертикальные и продольные нагрузки. Мостом в прицепах выступает обычная конструкция в виде трубы, а дополнительные механизмы отсутствуют.

Требования ГОСТ к параметрам легкового прицепа

Если вы хотите, чтобы Госавтоинспекция разрешила вам эксплуатировать ваш самодельный прицеп, делать его своими руками нужно соответственно требованиям ГОСТ 37.001. 220-80 «Прицепы к легковым автомобилям». Для тех, кто не желает читать первоисточник, кратко изложим основные ограничения, налагаемые этим документом на прицепы для легковых авто.

Список необходимого для изготовления прицепа

Если вы решили делать прицеп для легкового авто своими руками, вам понадобятся следующие детали и материалы.

Из инструмента необходим сварочный аппарат, болгарка и электродрель.

Изготовление моста

Сложите отрезки швеллера так, чтобы получилась труба прямоугольного сечения, и стяните их струбцинами. Проварите стыки. К торцам приварите оси ступиц. Получившуюся балку моста прикрепите к рессорам при помощи стремянок.

Рессоры на прицеп легковой: какие выбрать и как установить своими руками

Всем привет, дорогие друзья! Сегодня речь пойдет про рессоры на прицеп.

На некоторых моделях они уже стоят, потому возникает только вопрос о том, как усилить и повысить грузоподъемность конструкции.

В других случаях легковые автоприцепы имеют резино-жгутовые (торсионные) варианты подвесок.

Их недостатки в сложном обслуживании и ремонте. Самостоятельно можно поменять только подшипник, а вот рычаг или торсион заменят либо на СТО, либо на заводе, где выпускался автоприцеп. Цена такого ремонта равна стоимости новой торсионной оси. Потому для многих предпочтительнее переделка торсионки на рессорную подвеску (РП).

Что выбрать

Закономерным вопросом при выборе рессор будет то, какие поставить на свой легковой прицеп. Это зависит от ряда факторов. На рынке доступны и неплохие Волговские рессоры, продукция Al-Ko и других отечественных или зарубежных производителей.

Здесь хочу сделать несколько уточнений.

• Отечественные рессоры имеют достаточно большую длину. Чтобы предотвратить тряску, их лучше дополнить амортизаторами. Это заметно повысит общую стоимость переделки;

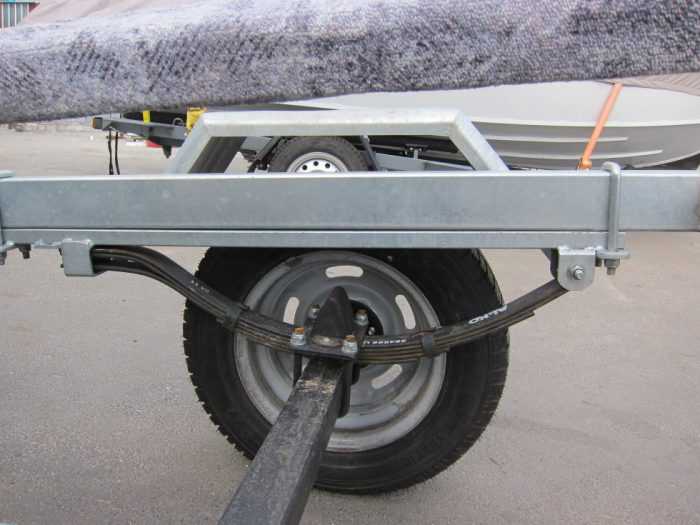

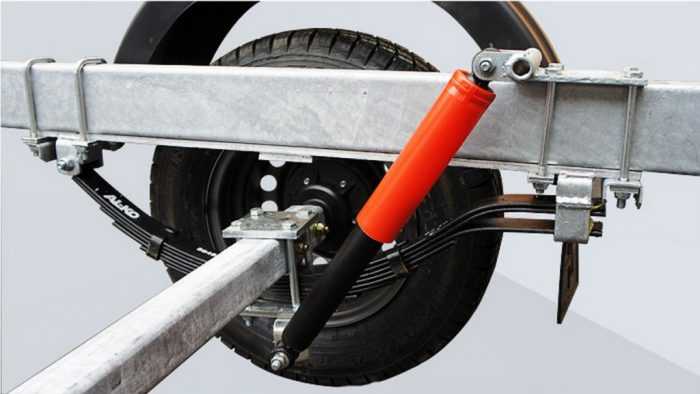

• Оптимальным вариантом считается комплект немецкой фирмы Al-Ko. Здесь конструкция компактная и обладает специальными возможностями, которые гасят лишние колебания. Когда автоприцеп пустой, задействован только один лист. По мере увеличения нагрузки подключаются другие листы. Так обеспечивается плавный ход и нужная жесткость РП;

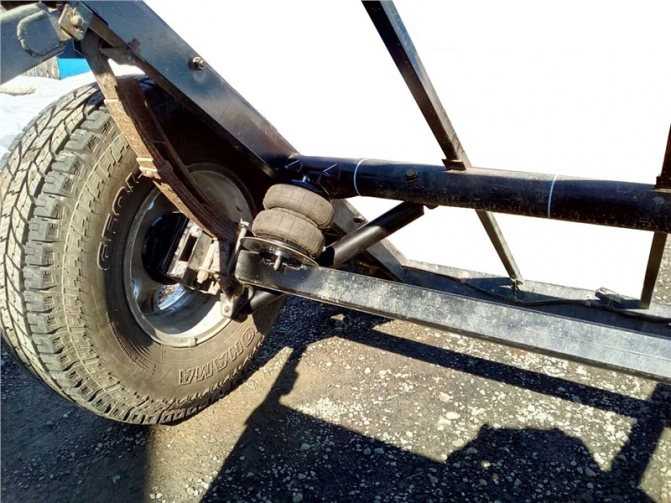

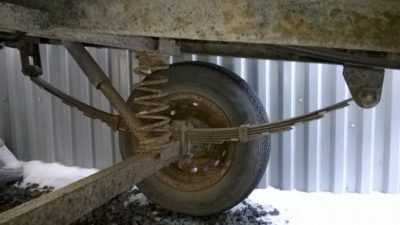

• Комбинированные. Это сочетание пружинно-рессорных или рессорно-амортизационных конструкций. Они актуальны для тех, кто планирует заниматься грузоперевозками на своей машине;

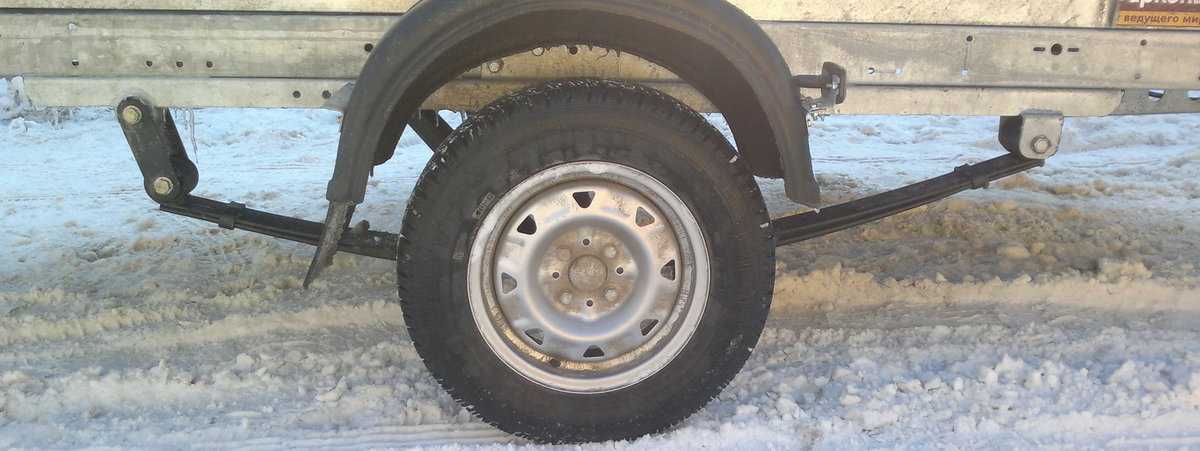

• Плавающие. Специальная разработка от Al-Ko, которая обеспечивает простую замену изношенного листа и втулок из фторопласта. Плавающие модели изготавливаются из выносливого и упругого металла СТ3 толщиной 6,5 мм.

Конструкции могут отличаться по количеству листов. Усиленные модели выполнены из большего числа рессорных листов, но они жестче и предназначены для работы под большой нагрузкой. Для легковых машин выбирают обычно от 3 до 9 единиц.

Что из этого выбирать, решайте сами.

Обслуживание

В процессе эксплуатации нужно придерживаться некоторых правил по обслуживанию модернизированного автоприцепа.

К ним относят:

• Периодичность замены фторопластовых втулок составляет 50 тысяч километров пробега. Но это условная цифра. При активной эксплуатации прицепа и его езды под большими нагрузками, замена может потребоваться и раньше. Следите за ее состоянием и своевременно меняйте;
• Чтобы рессора не подвела в самый ответственный момент и не сломалась, в месте ее соединения с балкой не забывайте проверять уровень затяжки болтов. Постепенно они ослабевают, что приводит к ускоренному износу и деформациям. Делать это следует хотя бы раз на 10 тысяч километров пробега. Избегайте образованию люфта. Соединение всегда должно быть плотным;

• В ушке с плавающей частью рессоры подкладывается смазка. Многие используют солидол, хотя практичнее применять графитовую смазку. Для этого монтировкой отогните пластину рессоры и добавьте смазывающий материал. Только не делайте это пальцами, иначе вы рискуете просто их лишиться. Воспользуйтесь ватной палочкой или кисточкой;
• Периодичность добавления графитовой смазки или солидола не регламентируется. Проверяйте состояние узла. Он постоянно должен быть влажным, то есть быть в этом материале. Иначе пластины начнут истираться и ломаться.

Некоторые утверждают, что плавающая часть для рессор на прицепы — это плохо. Лучше туда ставить сайлентблок. Но эта конструкция обладает явными преимуществами. Не зря ее ставят на грузовые прицепы и автомобили.

Основным аргументом является скрип и стачивание элемента рессоры. На деле стачивание начинается минимум через 100 тысяч километров пробега. А скрип обусловлен банальным отсутствием смазки.

(6 4,67 из 5) Загрузка…

Компоновка и принцип работы рессорной подвески

Конструкция рессоры включает в себя стальные листы разной длины, которые фиксируются посредством особых хомутов. В центре рессоры крепятся непосредственно к мосту, причем они могут располагаться как под ним, что характерно для легковых авто, так и над мостом. Второй вариант обычно используется в конструкции грузовых машин (ЗИЛ, КАМАЗ и др.). Концы рессор также крепятся к кузову, но уже посредством шарниров или серег. Кроме того, есть примеры конструкций, в которых рессора может изгибаться, как торсионная балка.

Точное число рессор зависит от конкретного автомобиля или прицепа, его веса, грузоподъемности и других характеристик. Однако тенденции последних лет показывают все более частое применение рессор монолистового типа, которые состоят только из одного листа.

Устройство рессоры

Сейчас рессорная подвеска почти не применяется (за исключением УАЗов и некоторых других легковых авто). Причина – большая нагрузка на листы рессоры во время движения, что сказывается на управляемости, особенно на высоких скоростях. Зарубежные изделия (от компании AL-KO и др.) лучше гасят колебания вертикального типа за счет трения (межлистового). Кроме того, компактные размеры таких рессор, наряду с высоким качеством, позволяют применять их без амортизаторов.

Схема работы рессорной подвески

При покупке прицепа лучше отдать предпочтение импортным изделиям, в которых работает только один лист при разгруженном прицепе. По мере же его нагрузки, давление переходит и на прочие листы.

Переделка прицепа для легкового автомобиля своими руками: возможные варианты

Поскольку не всегда заводской автоприцеп может полностью удовлетворить потребности своего владельца, многие решаются на конструктивные изменения транспортного средства. Всевозможная переделка прицепа направлена на достижение им тех характеристик, которые будут устраивать вас.Но что можно создать из него и насколько сильно способны видоизменяться прицепы?

Об этом и поговорим.Я не буду говорить конкретно о том, как сделать тот или иной тюнинг.

Можно ли вообще менять конструкцию? Это первый вопрос, ответ на который нужно найти.Скажу так.

Некоторые изменения могут не потребовать внесения каких-либо корректировок в ваши документы. А вот кардинальный тюнинг потенциально станет объектом споров с сотрудниками дорожных службы.Потому прежде чем превращать свой обычный прицеп для легкового автомобиля в кемпер или использовать его под дом на колесах, обратитесь за консультацией в ГИБДД.

Communities › Прицепы › Blog › Ответсвенность за переоборудование прицепа

В итоге получился вот такойЧасть информации в отдельной записи (как ставил рессоры)Купил себе ММЗ 81021, оформил его в ГИБДД на себя.У него гнилое дно, решил сначала дно заменить.Когда снял кузов, возникла идея вообще его габариты увеличить в длину и уменьшить в ширину.

Рекомендуем прочесть: Отчисления в составе фот

Дно уже скроил из листа 2мм размером 108см на 227см — этого как раз хватает, чтобы штатный борт в углу разогнуть (у меня узкий задний борт) и сделать кузов длиной 227см. Думал сзади нарастить раму и сделать подрамник под рессоры.Принёс домой пару рессор от М412.Стал штудировать интернет — кого наказали за переоборудование прицепа (а наказание там есть очень серьёзное помимо штрафа в 5000р — снять прицеп с регистрации, забрав номера).

Но не нашёл не одного примера (вроде как всем сходит с рук). В худшем случае 500р выписывают (и то для выполнения плана за ремень или т.п.).

У нас город маленький, ТТТ — останавливают редко

Процедура монтажа

Поскольку каждый выбирает различные комплекты рессор, а также устанавливает их на разнообразные прицепы, предложить универсальную инструкцию, подходящую для всех, невозможно. Основной смысл заключается в том, чтобы выполнить демонтаж, установить новые элементы и надёжно их закрепить.

Но стоит рассмотреть пример перехода на рессоры, отказавшись от резино-жгутовой подвески. Первым делом потребуется демонтировать старую систему. Обычно для этого достаточно открутить несколько крепёжных элементов. Затем удобнее работать, перевернув прицеп на бок.

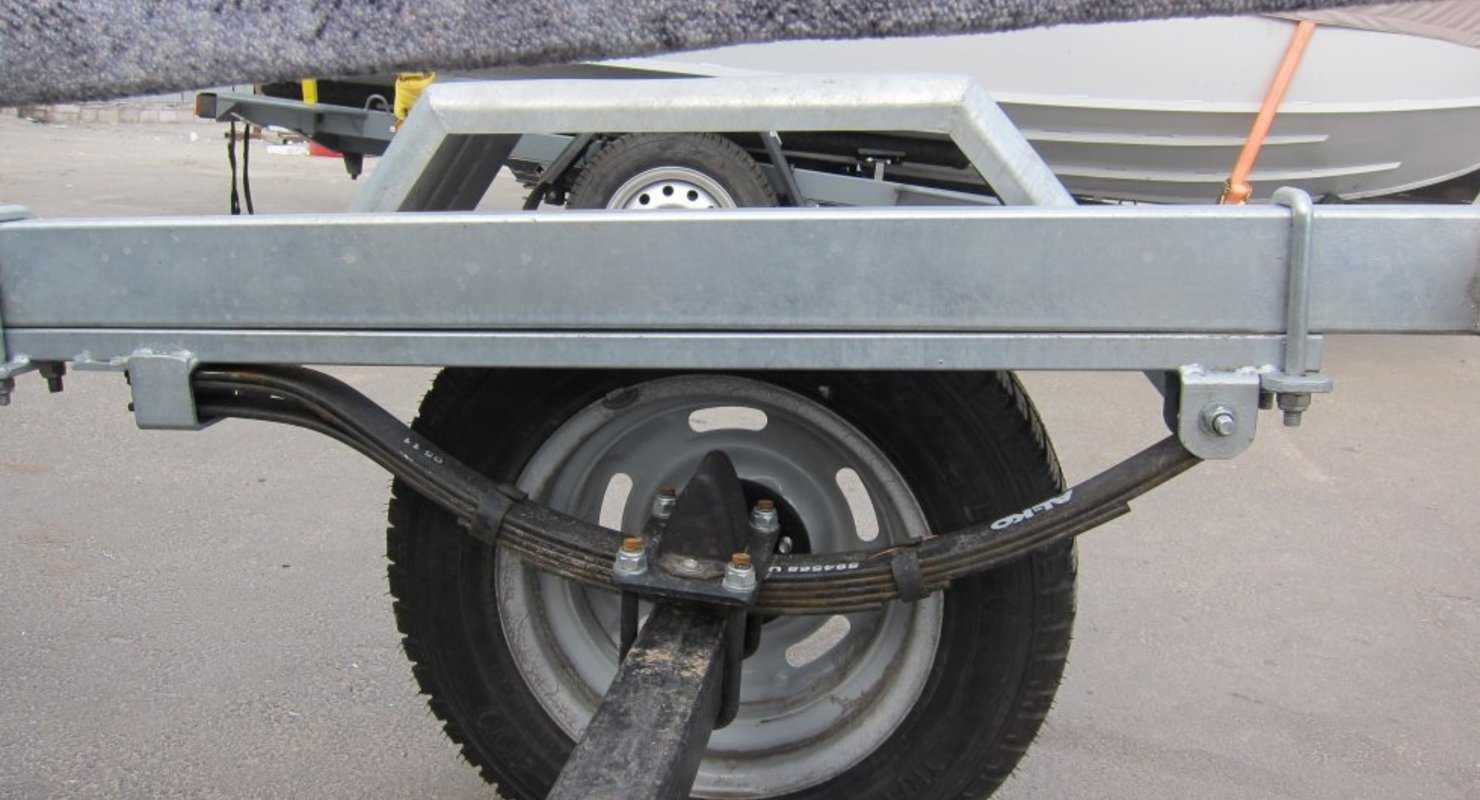

Рассмотрим нюансы монтажа на примере плавающей рессорной подвески производства Al-Ko. Последовательность работ будет такая:

• В передней части рессора монтируется с помощью специального металлического ушка. Для его изготовления применяют металл толщиной 5 миллиметров. Фиксация выполняется с использованием болта М12.
• Учтите сразу, что в переднем металлическом ушке рессоры располагается втулка. Компания Al-Ko делает их на основе фторопласта. Ориентировочный срок службы втулки составляет около 50 тысяч километров. С таким интервалом вам предстоит менять этот элемент.
• В процессе монтажа проверяйте зазор между ушком и самой рессорой. Рекомендуемое расстояние должно составлять от 0,25 до 1 миллиметра.
• В регламенте не прописано, какой момент затяжки болта М12 нужно использовать. Потому затягивайте плотно, но и чрезмерные усилия прилагать не стоит.

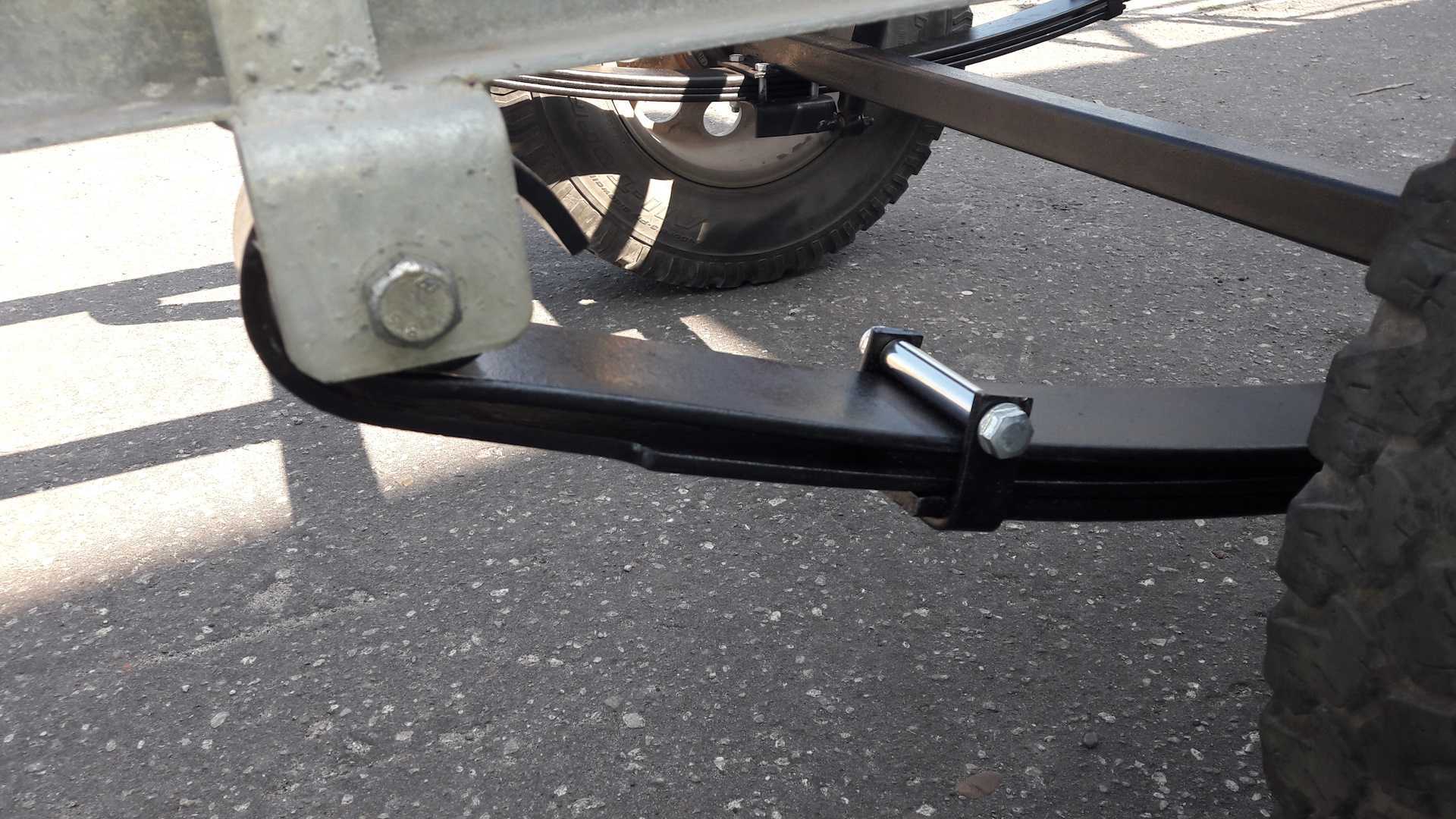

• Позади будет предусмотрена плавающая конструкция рессоры. Толщина металла для места фиксации составит 5 мм. Это вариация того же крепёжного ушка, как и впереди, только оно закрытое.
• На этом участке обязательно нужно периодически добавлять смазку. В противном случае появится сильное трение, и это спровоцирует ускоренный износ новеньких рессор.

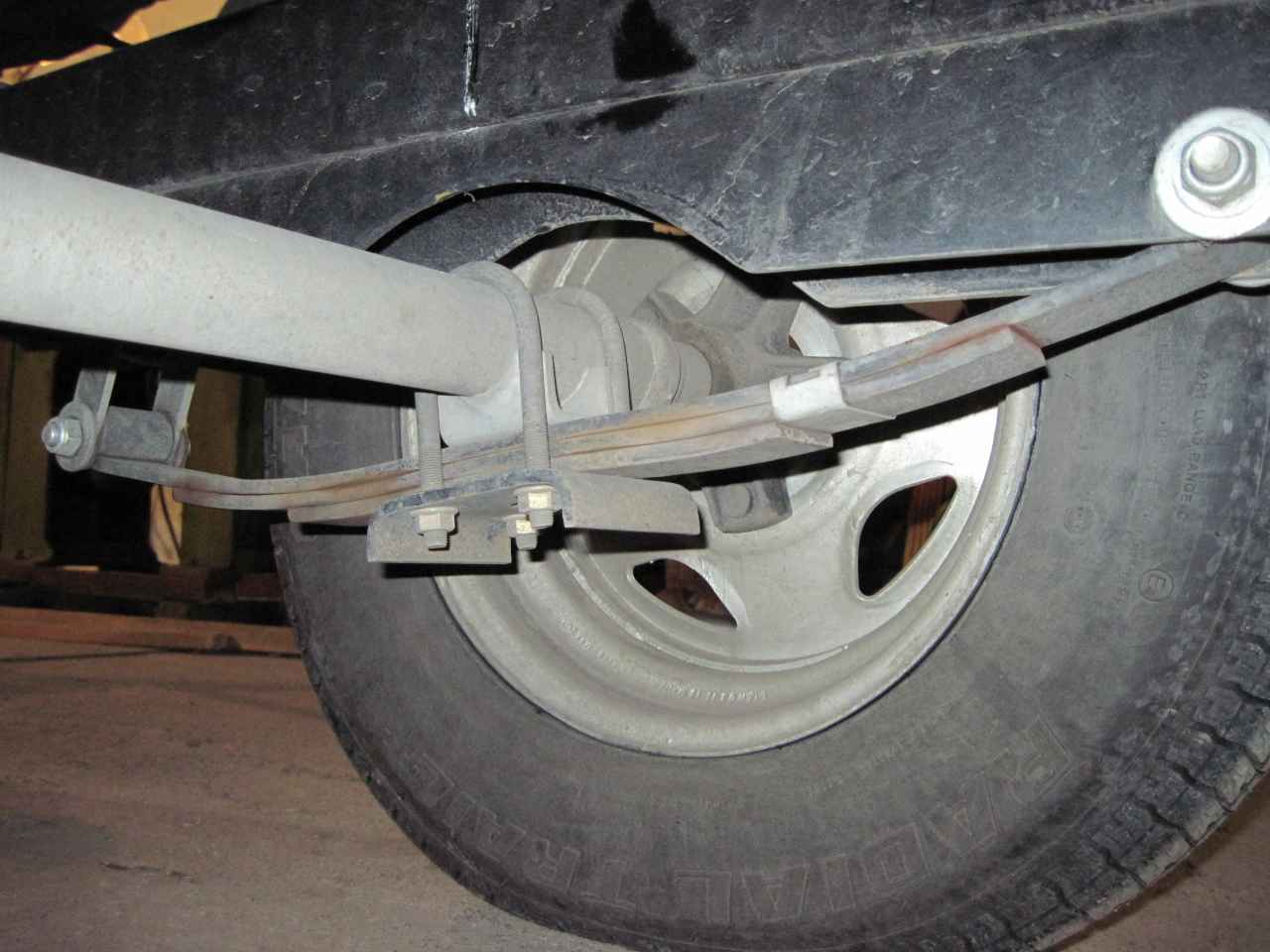

• Чтобы соединить рессору с балкой прицепа, потребуется воспользоваться парой металлических пластин. Одна крепится сверху, а другая снизу. Эти металлические пластины имеют толщину около 10 мм.
• Соединение рессоры и рамы прицепа более сложное, поскольку здесь предстоит выполнить определённую работу с серьгой. Она недорогая и продаётся во многих магазинах автозапчастей. Но роль серьги в установке рессорной подвески на автоприцеп огромная.
• Чтобы зафиксировать пластины, воспользуйтесь прочными болтами М12. Убедитесь предварительно, что их длины будет достаточно для плотного соединения.
• Над верхней пластиной требуется установить на корпус автоприцепа специальный отбойник, оснащённый резиновой прокладкой. При появлении нагрузки она будет передаваться на отбойник, сохраняя в целостности важнейшие компоненты подвески прицепа.

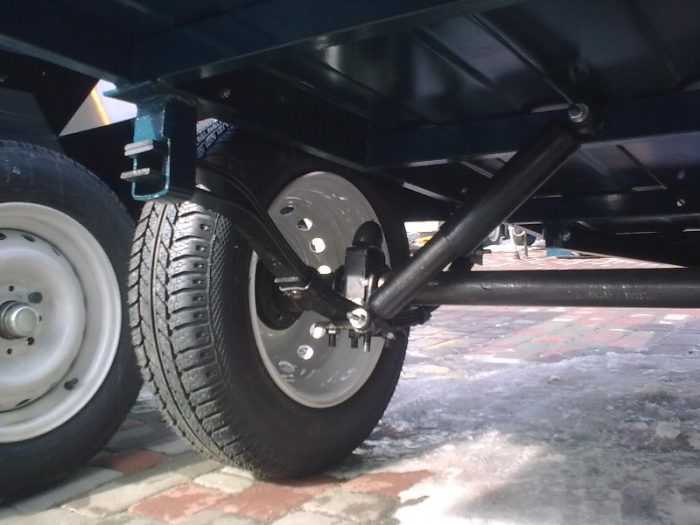

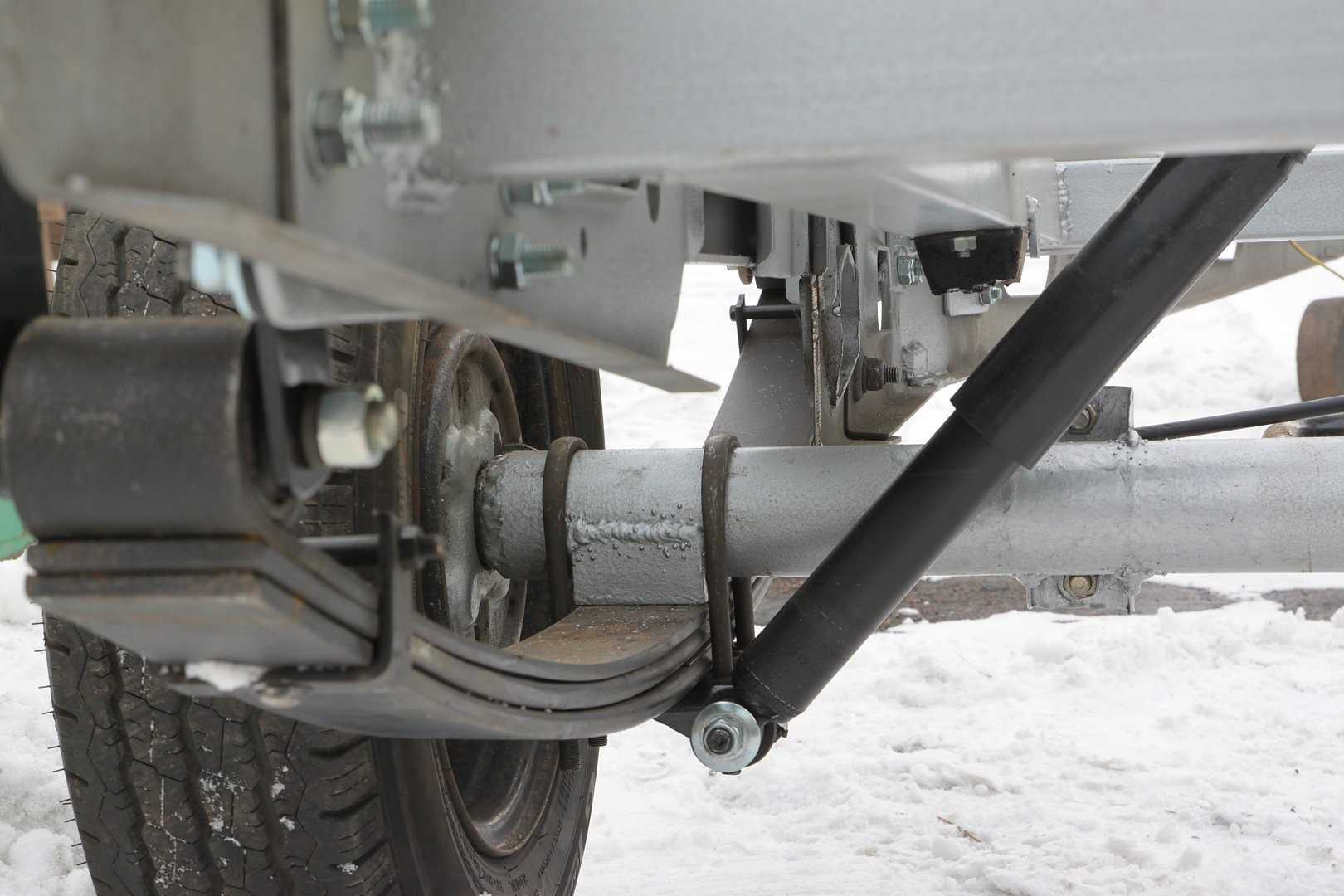

• Дополнительно можно установить амортизаторы. Это не обязательно, но с ними плавность хода заметно повысится. Особенно это будет заметно при езде с пустым прицепом. Параллельно амортизаторы повышают уровень защиты перевозимого груза, если он окажется хрупким или требовательным в плане аккуратности перевозки.

Помимо замены фторопластовых втулок, которые нужно менять примерно каждые 50 тысяч километров, обязательно нужно следить за состоянием болтовых соединений. В процессе эксплуатации и сильной тряски они могут ослабевать. Если прочность затяжки нарушится, рессоры начнут быстрее изнашиваться и могут окончательно выйти из строя.

Потому бывалые прицеповоды рекомендуют хотя бы раз в 10 тысяч километров проверять соединения, подтягивать их, добавлять смазку в ушко плавающей части рессоры. Ни в коем случае не смазывайте узел руками. Воспользуйтесь подручными средствами. Автомобилисты часто применяют обычный солидол. Не самый плохой вариант, но графитовая смазка лучше. Добавляется смазка по состоянию узла, поскольку регламента для таких случаев нет.

Запрессовываем Рычаги Между Резиновыми Жгутами. Ремонт Изготовление Оси Легкового Прицепа На Ржп. Всё О Прицепах И Не Только! 06:36 HD

25.10.2017 17:40 2017-10-25T14:40:01.000Z

Описание:

Обзор резиновых жгутов здесь: https://www.youtube.com/watch?v=Y_4B24TK3WQ

Прежде небольшой экскурс: Главное в этом деле достать РЫЧАГИ и РЕЗИНОВЫЕ ЖГУТЫ. Все они разной формы и диаметра. Ну и производители разные. Тут проблема вообще в том, чтобы их практически и теоретически НЕВОЗМОЖНО где-либо купить. Те кто сегодня осел в России из крупных европейских брендов – Кнотт Аутофлекс и Ал-Ко Кобер – продвигают политику – НЕ ПРОДАВАТЬ эти комплектующие отдельно. Они приучают всех к тому, чтобы люди не занимались ремонтом, а заказывали новую ось. Нет, они конечно могут сделать ремонт. Но как правило ставят оба рычага новых, даже если у вас сломался только один. И стоимость ремонта у них всегда равна или даже выше стоимости заказа новой оси. Не всегда и не всем это по возможностям. Поэтому многим приходится искать варианты ремонта самостоятельно. Вообще хочу заметить, что в импортных осях на резино-жгутовых торсионах всё просчитано. И труба идет специальная, с большими радиусами по углам, и толщины у труб разные. Так что если вы возьмете любую отечественную трубу и попытаетесь в неё засунуть рычаг между резинок – у вас практически не получится выйти на заданную грузоподъемность и получить правильный ход рычага. Кроме этого такая сборка может быстро выйти из строя. Производители осей требуют, чтобы вы им прислали на запрессовку пустую трубу. Т.е. если у вас была старая ось и вы сломали(провернули) один рычаг – его, (а лучше оба) должны самостоятельно удалить. В итоге они получают от вас трубу и запрессовывают в неё рычаги на специальном гидравлическом прессе, использую некоторые приспособления(примочки) и хитрости ( https://www.youtube.com/watch?v=Dh6TE1Dz6Ys ).

Ну вот теперь уже пора рассказать про мой процесс из того, что было под рукой: Итак. Находим профильную трубу. В данном случае труба 60*60*4. Торцуем по длине. Ввариваем кронштейны. Красим или цинкуем и начинаем процесс запрессовки рычагов. Рычаги удалось купить вместе с резинками

Здесь хочу обратить внимание, что если вы найдете скажем так рычаги фирмы Кнотт Аутофлекс, а резинки сможете найти только от Ал-Ко или какой другой компании – фокус может не получится. Диаметры резинок у всех разные

Разные длины и разные материалы. Резина-резине рознь.

Идём дальше: Корпус оси готов. Ложем на металлический стол(швеллер, двутавр). Привариваем упоры. Берем гидравлический домкрат. Делаем под него упор и выравниванием по горизонту с корпусом оси. Вставляем 4 резинки в корпус оси. Смазываем рычаг любым концентратом мыла(то, что на видео – совсем не обязательно(:-)) Вкладываем рычаг между резинками под углом и начинаем вдавливать его вовнутрь. Не доходя 4-5см до конца отрезаем концы резинок. Обычным ножом. Оставляем 0,5-1см и запрессовываем ось практически до конца. Оставляем зазор примерно в 1 см и вуаля. Ось – ГОТОВА!) На всю процедуру у нас ушло около 1 часа. При том, что новый домкрат сначала отказывался работать в горизонте. Добавили масла. Вроде пошло. Но всё равно работал как-то странно. Цилиндр выходил примерно на 5-6см. И приходилось вставлять прокладки. Не было времени разбираться в причине. Кстати. Что интересно. Повернув его чуть больше по оси – он заработал на полную катушку и вылез почти на 200мм!

Вот собственно и все премудрости. Ось – ГОТОВА! Кому нужны оси или их ремонт – обращайтесь +79534154747 607600 Ниж.область, г.Богородск, Механизаторов 15а

Подписывайтесь на наш Telegram канал @thewikihow открыть

Что выбрать

Закономерным вопросом при выборе рессор будет то, какие поставить на свой легковой прицеп. Это зависит от ряда факторов. На рынке доступны и неплохие Волговские рессоры, продукция Al-Ko и других отечественных или зарубежных производителей.

Здесь хочу сделать несколько уточнений.

• Отечественные рессоры имеют достаточно большую длину. Чтобы предотвратить тряску, их лучше дополнить амортизаторами. Это заметно повысит общую стоимость переделки;
• Оптимальным вариантом считается комплект немецкой фирмы Al-Ko. Здесь конструкция компактная и обладает специальными возможностями, которые гасят лишние колебания. Когда автоприцеп пустой, задействован только один лист. По мере увеличения нагрузки подключаются другие листы. Так обеспечивается плавный ход и нужная жесткость РП;
• Комбинированные. Это сочетание пружинно-рессорных или рессорно-амортизационных конструкций. Они актуальны для тех, кто планирует заниматься грузоперевозками на своей машине;
• Плавающие. Специальная разработка от Al-Ko, которая обеспечивает простую замену изношенного листа и втулок из фторопласта. Плавающие модели изготавливаются из выносливого и упругого металла СТ3 толщиной 6,5 мм.

Конструкции могут отличаться по количеству листов. Усиленные модели выполнены из большего числа рессорных листов, но они жестче и предназначены для работы под большой нагрузкой. Для легковых машин выбирают обычно от 3 до 9 единиц.

Что из этого выбирать, решайте сами.

Рессора на автомобильном прицепе – нюансы выбора

Подвеска легковых прицепов, как правило бывает двух типов – рессорная или торсионная. Иногда встречаются прицепы с пружинными и пневматическими подвесками. Но самой популярной остается подвеска с рессорами.

Рессора – это элемент подвески, который обеспечивает плавный ход и равномерно распределяет нагрузку. Листовая рессора представляет собой пакет из листов закаленной пружинистой стали, дополнительно изогнутых в виде серпа.

Автоприцеп с качественными рессорами не только влияет на управляемость автомобиля, но и делает транспортировку груза максимально безопасной. Рессоры выполняют функцию амортизатора, кроме того обеспечивают надежное сцепление колес с неровной дорогой.

Чем хуже качество дорог, по которым вы ездите, тем надежнее должна быть укомплектована подвеска на транспортном средстве.

Рессоры, применяемые в прицепах Кремень, испытывают нагрузки в процессе работы, поэтому изготовлены из специальных сортов стали. Часто они усиливаются дополнительными листами.

Что в прицепе можно переделывать без справок и разрешений

Любой рукастый мужик сам или с помощью соседа (брата, свата, друга) способен сделать что угодно из чего угодно. Поэтому нужно понимать, что вопрос ставится несколько иначе – не возникнет ли проблем из-за переделки прицепа с представителями дорожной полиции?

По этому поводу в ПДД сказано достаточно прозрачно – допускается любое изменение, которое не затрагивает основную конструкцию и не влияет на изначальные характеристики. Поэтому, вполне спокойно можно приступать к таким переделкам, как:

Можно поменять форму бортов, но так, чтобы не выйти за базовые параметры. А вот более кардинальные переделки это уже другая история.

Когда и кому может пригодиться

Прежде чем рассказать о том, как делается и устанавливается самодельный кран-манипулятор на прицеп легковой машины, стоит затронуть тему необходимости такой конструкции. Соглашусь, что далеко не всем и не всегда он может пригодиться.

Наличие крана-манипулятора на легковом прицепе расширяет его функциональные возможности, увеличивает эксплуатационные характеристики. Если вам приходится регулярно перевозить какие-то тяжелые предметы, при этом отсутствует самосвальный механизм на прицепе, можно воспользоваться подъемным краном. Обладая определенными параметрами грузоподъемности, он даст возможность поднимать на борт и спускать с него грузы разного типа. Актуально для строителей, ремонтников, дачников и просто хозяйственников.

Фактически это альтернатива для ручной лебедки на прицепе. Но только кран обладает более широкой сферой применения. Этот вопрос стоит рассмотреть на конкретных примерах.

Читать еще: Какой самый большой белаз

Возможности прицепа с краном во многом зависят от того, какая грузоподъемность самого автоприцепа и непосредственно созданного своими руками крана. Некоторые модели способны поднять две тонны, но если платформа прицепа на такой груз не рассчитана, могут возникнуть проблемы при эксплуатации и перевозках.

Что же касается непосредственной сферы применения, то тут можно выделить несколько примеров.

Если вы установите на свой автоприцеп кран-манипулятор, то сможете использовать его:

• для леса;
• для поднятия бочек;
• погрузки стройматериалов;
• работы с крупногабаритными предметами;
• переноса груза с места на место в небольшом радиусе;
• поднятия грузов на высоту;
• транспортировки досок и бревен;
• загрузки лодки;
• перевозки мототехники;
• сельскохозяйственных работ;
• в строительных целях и пр.

Вариантов на самом деле много. Они лишь ограничены задачами, которые стоят перед вами, и эксплуатационными характеристиками созданного прицепа с краном-манипулятором.

Сборка конструкции своими руками

Чтобы после первого же применения стрела не деформировалась и не потребовалось разобрать всю конструкцию, к вопросу самостоятельного изготовления нужно подойти максимально ответственно.

Фактически работа подразумевает выполнение 2 этапов.

• Подготовка прицепа. Для начала придется подготовить сам прицеп. Ведь установить кран непосредственно на платформу, особенно когда пол выполнен из фанеры, не получится. Кран займет полезное пространство и не обеспечит нужную эффективность. Потому лучше делать узел за пределами бортов или грузовой платформы. Подготовив площадку для крана, далее наступит следующий этап;
• Изготовление крана и его установка. Собрать кран можно из подручных материалов, но лучше использовать качественные компоненты с нужными параметрами прочности и устойчивости к износу в ходе эксплуатации. Об этом расскажу чуть позже.

Теперь по каждому этапу пройдемся отдельно.

Скажу сразу, что это лишь пример, который вы можете использовать в качестве основы или повторять его с абсолютной точностью. У всех разные прицепы и различные возможности, как и задачи, стоящие перед подобной конструкцией.

Подготовка прицепа

Никто не запрещает вам использовать готовые чертежи из сети. Только предварительно убедитесь, что они правильные, выполнены грамотно и соответствуют реальным характеристикам получаемого крана. Плюс не забывайте, что в некоторых случаях правильнее и проще установить лебедку для прицепа , а не монтировать самодельный манипулятор.

Возможно, кому-то потребуется дополнительно люлька, либо стрела увеличенного размера. Все индивидуально, но в качестве примера одну конструкцию описать стоит. Подкрепить полученные знания всегда можно с помощью фото и видео инструкций, представленных в сети.

Перед тем как сделать сам кран, займемся подготовкой автоприцепа. Суть подготовительных мероприятий заключается в следующем:

• подготовить материалы для изготовления конструкции;
• сделать выдвижные подставки из профильной трубы и металлических пластин;
• тем самым автоприцеп будет более устойчивым;
• на основе профильной трубы выполнить прямоугольную раму для монтажа самого крана;
• прикрепить ее к перекладине подрамника;
• внутри одной из труб подставки зафиксировать выдвижную ножку;
• с помощью листового металла вырезать площадку требуемого размера;
• приварить к листу металла отрезок трубы;
• ребрами жесткости дополнительно соединить трубу с площадкой под кран.

Что касается материалов, то профильную трубу лучше брать с сечением около 50×50 мм. Листовой металл не должен быть по толщине менее 5 мм. Отрезок трубы для основания под кран берется в районе 90 мм в диаметре. Длина произвольная, но не менее 300 мм.

Подъемное устройство

Теперь у вас в распоряжении есть прицеп, на котором присутствует специальная подставка и основание для будущего крана-манипулятора. Где именно и с какой стороны делать площадку, решайте сами. Тут есть разные варианты.

Что же касается подъемного устройства, то здесь работа предусматривает выполнение следующих операций:

• из трубы диаметров около 80 мм делается стойка;
• с одного конца стойки параллельно фиксируются две металлические пластины;
• ко второму концу приваривается основание, подготовленное на прицепе;
• внутри основания можно засыпать шарики от подшипников, смазав их маслом;
• тем самым стойка будет свободно вращаться во время работы;
• между пластиками стойки монтируется стрела с помощью болтового соединения;
• стрелу можно сделать из труб с сечением 60×60 и 50×50 мм;
• чтобы стрела регулировалась по наклону и вылету, в трубах и пластинах необходимо высверлить отверстия;
• в них вставляются стороны;
• к стреле далее вваривается ручная лебедка.

Подобный кран теперь осталось только болтами закрепить на прицепе. Сварным методом соединять манипулятор с прицепом не стоит, поскольку вряд ли сотрудники ГИБДД похвалят вас за выезд на дорогу общего пользования с подобным самодельным творением.

Это лишь пример того, как можно собственными силами превратить обычный прицеп в более функциональное прицепное транспортное средство. Далее выбор за вами.

Делитесь своими мыслями и идеями на этот счет. Если знаете, как усовершенствовать конструкцию, жду ваших комментариев.

Подписывайтесь, оставляйте отзывы, задавайте актуальные вопросы и рассказывайте о нас своим друзьям!

https://youtube.com/watch?v=YT8rpt47lRE

23,00

Установка своими руками

Предлагаю вам узнать, как можно установить своими руками рессору фирмы Al-Ko. В качестве примера использую лодочный прицеп и плавающий тип конструкции рессор.

Хотя вы можете поставить ее на любой другой автоприцеп:

• МЗСА;
• Кремень;
• КМЗ;
• Москвичевские автоприцепы;
• Пчелка;
• любой самодельный прицеп и пр.

Теперь непосредственно об установке. Это примерная инструкция, поскольку сборка отличается в зависимости от типа выбранных РП, самого прицепа, преследуемых целей автовладельца и пр.

• Спереди рессора фиксируется с помощью ушка. Толщина его металла 5 мм. Крепление осуществляется болтом М12;
• В переднем ушке будет находиться фторопластовая втулка рессоры, которую придется менять каждые 50 тысяч километров;

• При заказе или изготовлении ушек убедитесь, что расстояние между металлом ушка и рессорой составляло 0,25-1 миллиметр;
• Момент затяжки не регламентируется;
• Сзади рессора будет плавающая, при толщине металла для места фиксации (своего рода закрытого ушка) 5 мм. Обязательно периодически подкладывайте смазку, иначе возникнет сильное трение и рессора быстро износится;
• Рессора с балкой соединяется двумя металлическими пластинами (сверху и снизу) толщиной по 1 см каждая;

Не менее важно грамотно эксплуатировать доработанное своими руками ТС.

Обслуживание

В процессе эксплуатации нужно придерживаться некоторых правил по обслуживанию модернизированного автоприцепа.

К ним относят:

• Периодичность замены фторопластовых втулок составляет 50 тысяч километров пробега. Но это условная цифра. При активной эксплуатации прицепа и его езды под большими нагрузками, замена может потребоваться и раньше. Следите за ее состоянием и своевременно меняйте;
• Чтобы рессора не подвела в самый ответственный момент и не сломалась, в месте ее соединения с балкой не забывайте проверять уровень затяжки болтов. Постепенно они ослабевают, что приводит к ускоренному износу и деформациям. Делать это следует хотя бы раз на 10 тысяч километров пробега. Избегайте образованию люфта. Соединение всегда должно быть плотным;

• В ушке с плавающей частью рессоры подкладывается смазка. Многие используют солидол, хотя практичнее применять графитовую смазку. Для этого монтировкой отогните пластину рессоры и добавьте смазывающий материал. Только не делайте это пальцами, иначе вы рискуете просто их лишиться. Воспользуйтесь ватной палочкой или кисточкой;
• Периодичность добавления графитовой смазки или солидола не регламентируется. Проверяйте состояние узла. Он постоянно должен быть влажным, то есть быть в этом материале. Иначе пластины начнут истираться и ломаться.

Некоторые утверждают, что плавающая часть для рессор на прицепы — это плохо. Лучше туда ставить сайлентблок. Но эта конструкция обладает явными преимуществами. Не зря ее ставят на грузовые прицепы и автомобили.

Прицепы МЗСА, вышедшие с конвейера, уже имеют необходимый запас прочности. При грамотном выборе модели озадачивать себя усилением прицепа не стоит. Однако бывают ситуации, когда усиление всё же необходимо. Типичная ситуация – был куплен одноосный прицеп с максимальной грузоподъёмностью 600 кг для бытовых нужд. Для решения повседневных задач такой прицеп подходит как нельзя лучше – он компактен, устойчив, и плюс ко всем стоит недорого. Но когда обстоятельства изменились, и прицеп стал нужен уже не только для выполнения бытовых задач, но и для перевозки более габаритных грузов, встаёт вопрос – покупать новый прицеп с большей грузоподъёмностью или усиливать имеющийся?

Большинство примет решение в пользу усиления прицепа – эта процедура обойдётся значительно дешевле. Так как же усилить прицеп МЗСА?

Отметим, что в виду покрытия кузова и рамы прицепов МЗСА цинковым слоем в 60-80 мкм, проводить сварочные работы по основным конструкциям не получится – при контакте с электродом цинк возгорается. Усиление рамы и кузова прицепа методом горячей сварки не предусмотрено. Для придания этим элементам большей жёсткости и прочности можно использовать болтовой метод

В первую очередь при усилении конструкции кузова стоит обратить внимание на подрамник – именно он берёт на себя основную нагрузку
