Розетка фаркопа: как выбрать, установить и подключить

Особенности подключения прицепов Скиф-М1, Скиф-М2, МЗСА и других

При подключении прицепов СКИФ необходимо быть внимательным, ведь в них распиновка несколько отличается от 7-пиновой схемы по ГОСТ 9276 и ISO 1724.

Так, на второй клемме Скиф-М1, выпущенного с 1981 по 1987 годы, и Скиф-М2, произведенного в период с 1987 по 1993-й, размещен «плюс» аккумуляторной батареи, а не задний противотуманный фонарь.

Схема электрооборудования прицепа Скиф-М

Схема электрооборудования прицепа Скиф-М1

Схема электрооборудования прицепа Скиф-М2

Кроме того, на МЗСА прицепах габариты подключаются только 7-му контакту. Это сделано для удобства, чтобы при необходимости можно было подключиться к старому отечественному автомобилю.

Наличие «+» АКБ — большой плюс в походе, ведь его можно использовать для подключения освещения. Изменилось и обозначение контактной группы. Вместо привычных арабских цифр здесь приведены римские.

Если говорить о более ранних версиях Скиф-М, в них отличий больше.

Здесь применялась следующая схема:

I — сигнал STOP;
II — левый поворотник;
III — контрольная лампочка указателя поворота;
IV — правый поворотник;
V — «плюс» аккумулятора;
VI — задние габариты и фонари освещения номера;
М — масса.

В схеме предусмотрен блок согласования, разгружающий реле поворотников машины.

Для работы этого элемента необходимо постоянное питание, подаваемое через пятый контакт от аккумулятора через розетку.

В старых разъемах не разделялись контакты габаритных огней и подавались они только через седьмой контакт, а второй относился к запасным.

Там была предусмотрена лампа, позволяющая контролировать работу прицепа и его поворотников.

При подключении старого прицепа к розетке современного типа поворотник на прицепном устройстве будет мигать только при включенных габаритах. Кроме того, возможно мигание противотуманки (в некоторых моделях) и контрольной лампы на приборной панели.

В случае с прицепами МЗСА к пятому сигналу ничего не выходит. Следовательно, если после подключения на прицепном устройстве не горят габариты, причина, как правило, в выводе сигнала на пятый контакт, а на седьмом его не будет.

Ряд производителей прицепов в РФ при монтаже лампы заднего хода подсоединяют его к пятой клемме, а габаритам остается седьмое контактное соединение.

Схемы подключения розетки прицепа легкового автомобиля

Схемы подключения и способ подсоединения электророзетки по цветам контактов своими руками к электрике зависит от типа разъема. Чтобы электрооборудование функционировало правильно, необходимо обязательно подключить все провода.

Распиновка российской и европейской розетки

В РФ и Европе преимущественно используются 7-пиновые колодки.

7-контактная розетка РФ и Европы

Описание пинов на этом типе электророзеток представлено в таблице:

Выход	Место подключения	Маркировка
Желтый	На левую поворотную фару	L
Положительный контакт	К заднему противотуманному фонарю	54G
Серый	Это отрицательный контакт, заземление	31
Зеленый	Сигнал для подключения правой поворотной фары	R
Коричневый	Предназначен для подключения правой габаритной фары, а также подсветки номерного знака.	58R
Красный	Стоповые огни	54
Черный	Сигнал левой габаритной фары	58L

Распиновка американской розетки

Основная особенность распиновки этого типа разъема заключается в его исполнении. Американская розетка оснащается 7 контактами, но в отличие от российского и европейского варианта, эти элементы плоские.

Схема американской 7-контактной розетки

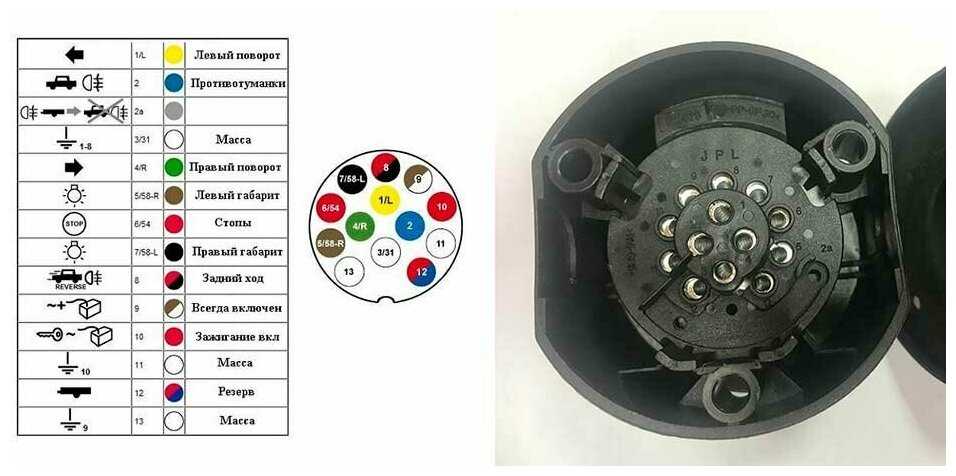

Распиновка 13 контактного разъема

Описание распиновки 13-ти контактного разъема выглядит так:

Контактный элемент желтого цвета. Предназначен для подсоединения левого поворотного борта, а также световой сигнализации.
Синий. Используется для подключения заднего противотуманного фонаря. Применяется, если данным типом оптики оснащен прицеп.
Белый. Используется для подключения заземления. Он должен быть соединен с кузовом автомобиля, прицепа либо соответствующим болтом массы.
Зеленый. Предназначен для установки контакта от правой поворотной фары и аварийной сигнализации.
Коричневый пин, необходим для подключения к левой габаритной фаре. Также он используется для подачи освещения на номерной знак прицепа.
Красный контакт, применяется для подключения к фарам стоповых огней. Не допускается эксплуатация прицепного оборудования, если данный выход не задействован.
Черный контакт. Применяется для соединения с правым габаритным фонарем. Он также должен быть соединен с системой освещения номера.
Выход розового цвета. Используется для подачи питания на фары заднего хода.
Оранжевый контакт. Предназначается для соединения с батареей автомобиля.
Серый. Используется для подключения к выключателю зажигания. Это позволит активировать работу габаритных огней при включении основного освещения.
Контакт черно-белого цвета. Масса или заземление, подключается к кузову транспортного средства.
Бело-синий. Применяется как запасной — к нему можно подсоединить сигнальный кабель.
Еще один контакт для заземления.

13-контактный вариант розетки для прицепа

Распиновка 15 контактного разъема

Описание элементов распиновки 15 контактного разъема:

Желтый выход. Предназначен для подключения левого поворотного огня.
Зеленый контакт. Используется для соединения с электроцепью правого поворотника.
Выход голубого цвета. Предназначен для подключения противотуманных фар.
Белый контакт. Это заземление или масса. Соединяется с кузовом автомобиля.
Выход черного цвета. Предназначен для подключения к левой габаритной фаре.
Коричневый контакт. Используется для соединения с электроцепью правого габарита.
Выход красного цвета. Подключается к стоповым фарам.
Розовый контакт. Используется для подключения к фарам заднего хода.
Оранжевый выход. 24-вольтное напряжения, предназначен для подключения к аккумулятору автомобиля.
Серая цоколевка. Должна соединяться с электроцепью передачи аварийных сигналов от контроллеров, которые расположены на тормозных колодах.
Черно-белый контакт. Предназначен для подключения к контроллерам давления пружинных тормозов.
Сине-белый выход. Используется для соединения с электроцепью управления системой подъема моста.
Красно-белый контакт. Должен подключаться к электроцепи обмена информационными сигналами.
Зелено-белый выход. Используется для подключения к CAN-H шине.
Коричнево-белый контакт. Должен подключаться к интерфейсу CAN-L.

15 пиновая схема электророзетки для прицепа

Фаркоп «квадрат» своими руками

Американский фаркоп отличается от европейского тем, что он сделан под квадрат, а не под шаровое сцепление. Вместо шарового сцепного крюка, там квадрат размерами 50х50 мм – ниже мы рассмотрим, как его можно сделать самостоятельно:

С 200-миллиметрового швеллера срежьте края, чтобы получилась пластина нужной длины – в ней просверлите отверстия под крепления на раму;
Для дополнительного крепежа по вертикали наварите уголок 50х50х4;
Расточите в раме те отверстия, которые уже есть – сквозь них просверлите ещё в верхней части;

Внутрь рамы вставьте куски полудюймовой трубы, чтобы её не сплющивало при затягивании крепёжного болта;
В качестве горизонтального участка наварите полуметровые пластины толщиной по 8 мм и шириной по 10 см;
Из двух уголков 75х75х6 сделайте трубу и приварите к крепежам;
возьмите профильную трубу 60х60х4 длиной 20 см и наварите на рабочий торец полосу стали толщиной 4 мм и длиной 30 мм;
в силовой раме вырежьте под квадрат участок, поместите его туда. Приварите и усильте откосами;
далее понадобится просверлить отверстия под стопорный палец;
теперь можно переходить к шлифовке, шпатлеванию и грунтовке, после чего выполняется окрашивание – краска высохла, изделие готово.

Что необходимо для подключения

Перед подключением розетки прицепа необходимо подготовиться и заранее купить необходимый материал.

В пакет входит следующее оборудование:

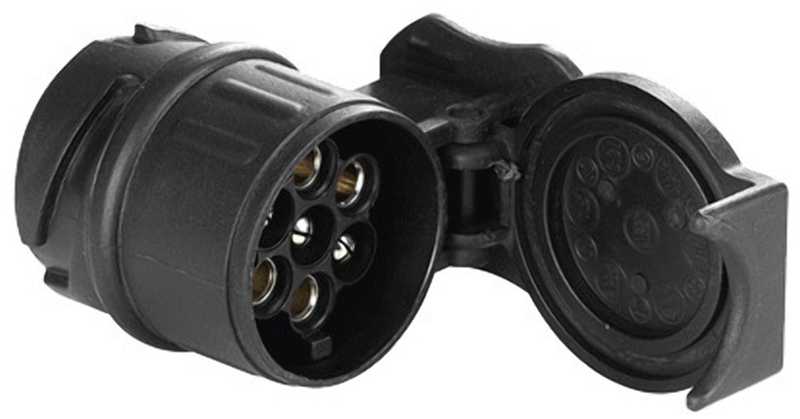

Кожух розетки для фаркопа

Обратите внимание на наличие крышки, оборудованной резиновым уплотнителем. При покупке осмотрите изделие на факт прилегания всех элементов кожуха, отсутствие болтания корпуса или контактных соединений

Особое внимание уделите состоянию резьбового соединения, креплению винтов на клеммах. Провод (одна жила) сечением от 1.5 кв. мм и более. При покупке уточните возможность применения в электропроводке транспортного средства. Гофра, сделанная из металла или полипропилена. Применяется для изоляции жгутов с проводами и защиты от механических повреждений. Средняя длина — до 2,5-3,0 метров. Сразу возьмите 20-30 пластиковых хомутов для крепления жгутов. Соединительные колодки. При выборе отдайте предпочтение модели с гнездами, в которые можно поставить предохранители. Инструменты: набор гаечных ключей, дрели и сверла, отвертки, паяльник, изолента.

Указанного оборудования, как правило, достаточно для проведения монтажных работ. Если чего-то не хватает, дефицитные элементы можно докупить отдельно.

Американские соединительные фишки

Многие американские стандарты отличаются от европейских, и распиновка розетки фаркопа прицепа не является исключением. Приведем для ознакомления два вида: 7 и 4 контактные разъемы.

7-ми контактная розетка, используется в модельном ряде HOPKINS, а также в других автомобилях (рис 8), отличается от европейского стандарта, практически, только конструкцией, что позволяет при необходимости произвести замену на европейский аналог.

Американская розетка фаркопа на 7 контактов

Обозначения:

Подключение габаритных огней.
+12 V.
Поворотные огни правого борта.
Управление стоп-сигналами.
Масса.
Поворотные огни левого борта.
Сигнал заднего хода.

Теперь рассмотрим более сложный вариант – 4-х контактный разъем (см. рис. 9). При попытке его замены на европейскую 7-ми пиновую розетку возникнут проблемы.

4-х пиновый разъем

Обозначения:

Масса.
Управление габаритными огнями.
Поворотник левого борта и управление стоп-сигналом.
Поворотник правого борта и управление стоп-сигналом.

Как видите, трудность связана с тем, что поворотники и стоп-сигналы управляются по одной линии. Решить проблему можно двумя способами:

Не совсем правильный, на зато самый простой способ: подключиться, непосредственно, к стопам и поворотникам. Заметим, что в некоторых автомобилях проводка может не выдержать дополнительной нагрузки, поэтому решить проблему лучше другим способом.
Этот вариант несколько сложнее, зато более корректный: необходимо полностью протянуть проводку под европейский разъем. Например, в Шевроле Тахо для этого нужно снять приборный щиток, найти провода с отдельными сигналами на поворотники и стоп-огни, подключиться к ним, протянув электрические провода от фаркопной розетки через весь салон автомобиля. Можно немного облегчить задачу, если взять сигнал для стоп-огней с заднего крыла, он там выведен практически на всех автомобилях. В этом случае понадобится тянуть только два провода.

Основная проблема, с которой сталкиваются владельцы легковых автомобилей при подсоединении прицепа, — это неисправности в работе светотехники. Даже если разъемы розетки и вилки полностью совпадают,могут не гореть или неправильно срабатывать габаритные огни, поворотники или стоп-сигналы. Это связано с различиями в стандартах, которые используются производителями при разводке электрики.

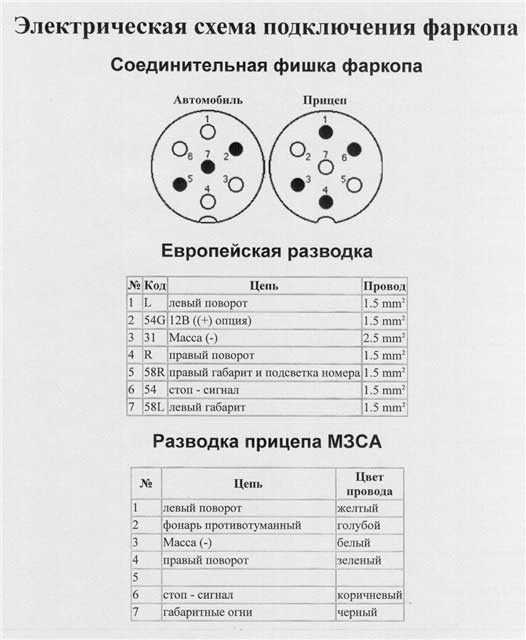

Существуют несколько основных схем подключения прицепа к фаркопу в зависимости от числа контактов розетки и стандартов стран. В России наиболее распространены 7-пиновые (европейские и американские) и 13-пиновые разъемы. Если автомобиль не оснащен электронным блоком управления, контакты розетки можно напрямую соединить с установленной проводкой.

Розетка фаркопа	Вилка прицепа

Для распиновки рекомендуется использовать многожильный медный провод в двойной изоляции с жилами сечением не меньше 1,5 кв.мм, для заземления — 2,5 кв.мм.

№ контакта	Код	Цвет провода по ГОСТ 9200-76	Цвет некоторых прицепов (Украина)	Назначение
1	L	Желтый	Зеленый	Поворотник левый
2	54G	Синий	Красно-белый	Противотуманные огни
3	31	Белый	Черный	Минус (заземление)
4	R	Зеленый	Желтый	Поворотник правый
5	58R	Коричневый	Розово-красный	Правый габарит
6	54	Красный	Бело-голубой	Стоп-сигналы
7	58L	Черный	Черно-голубой	Левый габарит

Особенности в схеме подключения вилки прицепа МЗСА: к контакту №5 питание не подается, а оба габаритных огня и подсветка номера замкнуты на 7 разъем. Если правый габарит не работает, необходимо в розетке фаркопа перенести черный провод из 7 гнезда к 5 или выполнить обратную процедуру в вилке. Также можно 5 и 7 разъемы замкнуть перемычкой.

13-пиновая схема подключения разъема прицепа

Розетка фаркопа	Вилка прицепа

Используйте для основных сигналов многожильный провод с двойной изоляцией сечением 1.5 кв.мм, для распиновки заземления и питания — 2.5 кв.мм.

№ контакта	Цвет провода	Назначение
1	Желтый	Поворотник левый и аварийка
2	Синий	Противотуманки
3	Белый	Заземление (минус) для клемм 1-8
4	Зеленый	Поворотник правый
5	Коричневый	Габарит правый
6	Красный	Стоп-сигнал
7	Черный	Габарит левый
8	Розовый	Задний ход
9	Оранжевый	Питание 12 В (35А) напрямую от аккумулятора
10	Серый	Питание 12В (35А) при включенном зажигании
11	Черно-белый	Заземление для № 10
12	Бело-синий	Запасное гнездо (резерв)
13	Красно-белый	Заземление для № 9

В некоторых моделях автомобилей даже при точном соблюдении схемы подключения разъема прицепа бортовой компьютер может выдавать ошибку (из-за увеличения нагрузки на сеть). В этом случае необходимо дополнительно установить smart-коннект (блок согласования).

Какие документы нужны на фаркоп и легковой прицеп в 2023 году

Паспорт транспортного средства — документ, содержащий сведения о прицепе и его владельце. Из ПТС можно узнать, например, VIN прицепа, разрешенную максимальную массу, год выпуска и цвет. ПТС выдается при покупке нового прицепа, при смене собственника в него вносят изменения.

Свидетельство о регистрации — основной документ на прицеп, который подтверждает его регистрацию в ГИБДД. В нем указаны данные собственника и госномер. Госпошлина за выдачу свидетельства о регистрации — 500 Р, при оформлении через портал госуслуг — 350 Р. Свидетельство о регистрации на прицеп нужно возить с собой, даже если прицеп не принадлежит водителю автомобиля.

Госномер на прицеп выдают вместе со свидетельством о регистрации в ГИБДД. Если прицеп не принадлежит водителю и дорожные камеры зафиксируют нарушение по госномеру прицепа, то штраф придет его собственнику, а не водителю. Госпошлина за выдачу регистрационных знаков — 1500 Р, при оформлении через госуслуги — 1050 Р.

Водительские права для перевозки прицепа. Для прицепов с разрешенной максимальной массой до 750 килограммов не нужны специальные права, подойдет категория B. Если грузоподъемность прицепа больше 750 килограммов — для перевозки нужны права категории BE. Такие прицепы в загруженном состоянии могут превышать массу самого автомобиля: например, прицеп-дача.

Страховка ОСАГО. Отдельный полис страхования для прицепа не нужен. Необходима отметка в действующем, что автомобиль используют с прицепом. Если вы оформили полис до покупки прицепа, нужно сообщить в страховую о внесении изменений в полис, это бесплатно. Если полис электронный, то после внесения изменений на электронную почту пришлют полис с новым номером и отметкой.

Техосмотр. Если прицеп принадлежит физическому лицу и его масса не превышает 3,5 тонны, то проходить техосмотр и получать диагностическую карту не нужно.

О способах подключения и видах разъёмов прицепа

Для транспортировки грузовых прицепов используется специальное тяговое сцепное устройство выполненное из мощной силовой стальной конструкции, крепится сзади на стальную платформу автомобильным механизмом.

Требуется схема подключения фаркопа, которая обеспечит безопасность и соблюдение правил ДТП. Многие автомобили предусматривают в дополнительных опциях к автомашине разъёмный узел: розетку фаркопа и электрические провода соединяющие питание, управление машиной с дополнительным тяговым устройством.

В основном автотранспортные механизмы оснащаются данными устройствами как дополнительный сервис при приобретении авто. Розетка фаркопа может быть подключена самостоятельно к автомобилю, распиновка розетки фаркопа и монтаж электрической проводки выполнить своими руками не представляет большого труда. Рассмотрим схемы подключения прицепа распиновку розетки фаркопа.

Существуют следующие схемы подключения розетки фаркопа:

Обычный Российский стандарт с розеткой на семь групп соединительных контактов;
Европейский и Американский стандарт на тринадцать разъемных соединений;
Специальный разъём.

Кстати, в России и Америке тоже применяют на семь и тринадцать разъёмов способ на подключение фаркопа. Тринадцать соединений применяют в основном присоединении электропроводки в перевозных домах-прицепах.

При проведении монтажа и соединения цепи управления задними габаритными приборами автомашины следует соблюдать правила подключения розетки для прицепа легкового автомобиля, правильность и последовательность операций при включении.

Не следует выполнять такие операции методом «тыка» в контакты световых приборов, может произойти КЗ или срабатывание автоматики защиты блока управления автомобилем. И нельзя соединять проводники методом скрутки, может некачественное соединение создать не верную команду, и устройства будут заблокированы на включение.

Современные схемы автомобиля комплектуются разными электронными приборами, которые в работе использует электронику, модули, блоки согласования. Поэтому в комплектность устройств включается ещё дополнительный особенный разъём.

В распиновке розетки прицепа грузового автомобиля используются проводники из проводников сечением 1,5 или 2мм, точнее по 1,5мм всего будет — 6 проводников, по 2мм будет один провод.

Розетка фаркопа на семь разъёмов имеет состав распиновки следующий:

сигнал на левый поворот;
задний ход;
масса 12В;
сигнал на правый поворот;
правый габаритный сигнал;
Стоп сигнал;
левый габаритный сигнал.

Разъёмная розетка фаркопа на тринадцать пинов состоит из следующей комплектации:

указатель левого поворота;
противотуманные задние фонари;
масса в цепи 1,2,4-8;
указатель правого поворота;
сигнал правый габаритный;
Стоп сигнал;
сигнал левый габаритный;
сигнал заднего хода;
+12 В постоянно;
+12В при включении зажигания;
масса в цепи 10;
Резервный пин;
масса в цепи 9.

Для разъёмов из 13 контактов характерно присутствие дополнительных контактов с минусовой и плюсовой полярностью, позволяющие соединять дополнительные приборы к примеру камеры, осветительные приборы и прочее.

Разъёмное подключение электропроводов фаркопа на семь и тринадцать разъёмных соединений состоит из двух соединительных узлов: розетка «мама» и вилка «папа». Розетка фаркопа монтируется на автомобиле рядом с местом крепления фаркопа.

Вилка для прицепа устанавливается с удлинённым жгутом из соединительных проводников на прицепе с целью создания свободной стыковки прицепа и свободного монтажа электропроводки.

В случаях применения специального разъёма в машинах с бортовым компьютером и прочими электронными устройствами, лучше в монтаже электрической части сигнального управления прицепного механизма применять электронный блок согласования, в других же случаях можно провести монтаж ручной электросети для прицепа.

Типы разъёмов фаркопа

Существует несколько стандартизированных схем подключения разъёмов фаркопа

Европейский тип на семь контактов — 7 pin Euro.
Американский разъём на семь контактов — 7 pin US.
Разъёмы на тринадцать контактов — 13 pin.
Специализированные разъёмы.

Европейский тип разъёма

Самое широкое распространение на территории России имеет евроразъём. Его электросхема показана на рисунке:

Отличительной частью этого коммутирующего устройства является наличие розеточных и штекерных элементов на обеих частях разъёма. Соединить его неправильно просто невозможно. Это позволяет производить правильную коммутацию при ограниченной видимости, проще говоря, вслепую. Каждый из розеточных и штекерных выводов проводки имеет строгое, стандартизированное предназначение, о чем указано в таблице. В таблице также обозначено минимальное сечение проводников, которыми должна производиться коммутация элементов электрооборудования. Это позволит избежать перегрузки проводки автомобиля и, как следствие, возгорания или короткого замыкания.

В европейской схеме подключения прицепа к легковому автомобилю контакт 2, как правило, не задействуется. Он предназначен для обеспечения прямого, постоянного питания +12. Он может использоваться, например, для подключения холодильной установки. В простых прицепах в нём, как правило, необходимости нет.

Стоит обратить внимание, что при использовании евроразъёма не стоит объединять в один контакт подключение плюсового выхода левого и правого габаритов. Это является ошибкой, допускаемой любителями, которые стремятся упростить схему

Такое упрощение приведёт к некорректной работе габаритного освещения при включении поворотного повторителя.

Американский тип

Схема подключения розетки прицепа легкового автомобиля c использованием американского вида разъёма отличается наличием отдельного пина (pin) для работы фонаря заднего хода.
Электросхема не разделяет подключение габаритов по правому и левому борту прицепа.
Существуют модели американских машин, в проводке которых габаритные огни и стоп-сигналы не имеют разделения и питаются от одного провода.

13-контактный вид

Такие разъёмы, кроме основных, имеют несколько резервных плюсовых и минусовых контактных групп. Они применяются для обеспечения электричеством, например, прицепной дачи, где требуется дополнительное питание бытовых приборов или аккумуляторов. Назначения контактов розетки и штекера обозначены на схеме.

Разъём рассчитан на пропуск большого потребления тока, который требуется для работы многих электробытовых приборов, аккумуляторов и трансформаторов повышения напряжения до 220 вольт, устанавливаемых в современных жилых прицепах.

Промокоды со скидками на светильники

Специализированные разъёмы

Современные автомобильные прицепы высокого класса оборудованы сложными системами, для работы которых необходима корректная коммутация с интеллектуальными системами автомобиля. Такими как:

АБС — антиблокировочная система тормозов.
ESP (Electronic Stability Program) — электронная система динамической стабилизации.
Бортовой компьютер.

Коммутация таких сложных электронных систем управления прицепом производится при помощи специализированных разъёмов и переходников.

Схема подключения фаркопного переходника для прицепов высокого класса должна монтироваться автоэлектриком. Без знаний в области электроники самостоятельно справиться с задачей практически невозможно.

Универсальный метод подключения розетки фаркопа

Людям, имеющим новые машины, которые оснащены очень сложной электронной начинкой, нельзя применять стандартный способ подсоединения розетки фаркопа. Главной задачей специального блока управления считается ежесекундная проверка состояния заднего светового оборудования. При определении, что количество потребления электрического тока увеличилось, поступает определенный сигнал про ошибку. В такой ситуации опытные автолюбители пользуются специальным изделием, которое называется блок согласования. Дополнительно его применяют в случаях, когда необходимо точно настроить передачу точных сигналов управления по мультиплексной шине.

Подключение розетки фаркопа машины необходимо выполнять в таком порядке:

Сначала нужно подключить специальный блок согласования к заводской электрической схеме машины. Потом стоит подсоединить блок, который будет отправлять специальные сигналы на световое оборудование прицепа. Таким образом, блок управления машины будет не способен распознать дополнительное оборудование, и автолюбитель сможет просто подключить розетку фаркопа.
Когда при изучении автомобиля находится разъем, имеющий другое исполнение оттого, что расположен на прицепе, то не стоит пробовать решить эту проблему своими руками, а необходимо обратиться к опытному электрику. Естественно, всегда можно попробовать все сделать самостоятельно, но для этого необходимо внимательно изучить электрическую схему подсоединения розетки фаркопа и распиновку всех контактов. Очень часто автолюбители, обладающие некоторыми навыками электрика, могут решить эту проблему своими руками. Подключение фаркопа прицепа грузовой машины выполняется таким же образом.

Стоит запомнить, что подключение электрической схемы прицепа можно считать обязательной операцией

Именно по этой причине не стоит недооценивать важность этой работы, предполагая, что остальные владельцы автомобилей будут предельно внимательными при езде. В случаях когда человек решает пренебречь этим правилом, то это может быть основанием для наложения большого штрафа. Каждый раз перед поездкой на автомобиле, стоит уделить несколько минут для того, чтобы проверить работоспособность электрики прицепа

Каждый раз перед поездкой на автомобиле, стоит уделить несколько минут для того, чтобы проверить работоспособность электрики прицепа.

Пошаговый порядок подключения

Можно самостоятельно подключить разъём питания автоприцепа, выполняя следующие шаги.

Шаг первый

Для его выполнения необходимо:

Определить коммутативную схему.
Выяснить, есть ли необходимость в модуле согласования.
Выбрать тип разъёма в соответствии с типом разъёма на прицепе.

Если прицепа нет в наличии и фаркоп устанавливается для буксировки различных случайных прицепных средств, то рекомендуется установить универсальную розетку на тринадцать контактов.

При необходимости можно подключить вилку от прицепа на 7 pin, использовав специальный переходник, сохраняющий все управляющие функции.

Если же понадобится подключить к розетке 7 pin вилку 13 pin (например, прицепа-дачи), то также можно использовать переходник, но сохранить все необходимые функции не получится.

Если автомобиль выпущен раньше двухтысячного года, то установка согласующего блока, скорее всего, не понадобится. Но тогда необходимо установить предохранители защиты повторительных и задних световых сигналов с увеличенным на 25 процентов номиналом.

Шаг второй

Обязательно протестировать все электрические цепи в штекере прицепа. Если личного прицепа нет, и предполагается использовать прокатный, то этот шаг можно пропустить. Проверка работоспособности всех узлов прицепа — обязанность арендодателя.

Самые распространённые дефекты электрических систем прицепа:

Отслоение и коррозия проводки в местах пайки и контактных соединений.
Короткие замыкания в местах трущихся элементов.
Перегорание ламп накаливания.
Образование токов утечки. Это связано с солевой обработкой дорог и попаданием реагентов в места соединения контактов. А также может быть связано с заездом в солёную воду (например, при транспортировке лодок или гидроциклов).

Шаг третий

Обязательно необходимо разметить схему трассировки. Это позволит точно видеть, какой расцветки и сечения проводник, куда он проходит, где и как соединяется и с чем. Если в комплекте приобретённого разъёма предусмотрены провода, то целесообразнее использовать именно их.

Особое внимание стоит уделить наиболее сложному этапу прокладки проводки от разъёма внутрь багажника. Это необходимо сделать скрыто, но, главное — исключить возможность повреждения проводников в процессе эксплуатации багажного отделения, а также не нарушить его герметичность

Повреждения могут привести к короткому замыканию, а разгерметизация — к попаданию влаги в салон. В большинстве моделей автомобилей для этого предусмотрено специализированное отверстие в кузове.

Коммутацию проводников производят методом скрутки с последующей пайкой контактов и надёжной изоляцией при помощи трубок термоусадки (трубка, надеваемая на соединение или контакт для изоляции, уменьшающаяся в размерах при нагревании феном или зажигалкой). При соединении проводников электропитание автомобиля должно быть обязательно отключено.

Шаг четвёртый

Подключение разъёма потребует максимального внимания. Для безошибочных действий все проводники лучше промаркировать и коммутировать с контактами розетки в строгом соответствии с распиновкой, указанной в схеме выбранного разъёма. Все соединения вне кузова автомобиля нужно обязательно пропаивать и надёжно изолировать при помощи термоусадки. Перед изоляцией контактов соединения рекомендуется обработать литолом или солидолом. Это предотвратит возможное попадание влаги. После коммутации проводов в корпусе розетки их следует обработать графитной смазкой. Это также защитит от влаги и предотвратит коррозию контактов.

Финальные действия

Собранную схему необходимо проверить при помощи мультиметра. Последовательная «прозвонка» проводников в режиме измерения сопротивления поможет выявить возможные короткие замыкания. Только после такой проверки можно включить электропитание автомобиля.

Электронный блок согласования

Если речь идет о современном автомобиле со сложной электронной начинкой, первый вариант подключения прицепа будет не самым лучшим выбором. Блок управления тестирует заднюю оптику. Когда он определит, что она потребляет больше тока, то выдаст сообщение об ошибке. В таких случаях используют так называемый «блок согласования». Его также применяют в случае передачи сигналов управления посредством мультиплексной шины.

Проводку соединяют с сигнальными цепями, только в этом случае сигналы на светотехнику буксируемого устройства поступают не с машины, а с блока согласования, а его присутствие электроникой не воспринимается. Дополнительно блок необходимо подключить к б/с авто.

Схемы прямого подключения

Они проходят в месте фонарей стоп-сигнала. При снятии светоотражающих крышек учитывается минимальное прижимание прокладочного поролона, служащего для предотвращения всасывания пыли в салон. Хотя в интернете есть схемы подключения, самостоятельное выполнение этой процедуры не такое лёгкое. Перед тем как подключать, хорошо бы изучить подступы к проводам. Нюанс: с одной стороны резать проводку лень, с другой – жалко. Поэтому для ленивого способа предусмотрены коннекторы с тремя окончаниями: два со штепселями, которые соединяют штатные приборы, а один конец с оголёнными проводами на розетку фаркопа.

В добавок понадобятся дополнительные материалы:

Розетка с крышкой.
Коммутационные колодки. Они бывают с гнёздами под предохранители.
Провод сечением 1,5-2 мм кв. Применяются изолированные многожильные или одножильные провода.
Герметик силиконовый автомобильный.
Жгут. Представляет собой гофрированную трубу 3 метров из пластика или металла.
Хомуты для фиксации жгута.

Приобрести одним набором не составит труда. Заводское исполнение предполагает сложную коммутацию по следующим причинам:

Использование меньшей нагрузки исключает оплавления и замыкания;
Гарантия правильной работы осветительных приборов.

По идее в жгут укладываются 11 жил. Так как правые и левые стороны синхронны, коммутация теоретически уместится в привычные 7 проводов. Но в данной ситуации на одну жилу приходятся три лампы, а это увеличение нагрузки. Есть другой способ разделения тока на правую и левую стороны. Увеличивается число проводов, монтажных гильз, предохранителей. Данная схема соответствует нормам безопасности.
