Ручная лебедка: устройство, виды и принцип действия

Способы крепления

Лебедка с кронштейном для прицепа состоит из нескольких взаимосвязанных деталей:

• шестерни;
• рукоятка;
• фаловой ремень (затягивает груз);
• кронштейн;
• носовой упор (лодочные).

У электрических устройств основным элементом служит электропривод. Основа (кронштейн) лебедки крепится на дышло прицепа.

Для надежности, можно приварить его, так как лебедка будет постоянным инструментом.

Можно болтами прикрепить к заднему краю прицепа металлическую доску перпендикулярно, под нее — подставку внизу, получится треугольник. Сверху — лебедку.

Процесс установки стандартный:

1. Ослабить и снять все гайки с основания лебедки на лодочный прицеп. Обычно их 4 и располагаются на концах болтов.
2. Поставить удлинитель на дышло, располагая само устройство в направлении к приему груза, то есть внутрь прицепа.
3. Завернуть гайки, затянув их на болтах с усилием для исключения люфта.

Осталось проверить надежность соединений, загрузив какой-нибудь предмет.

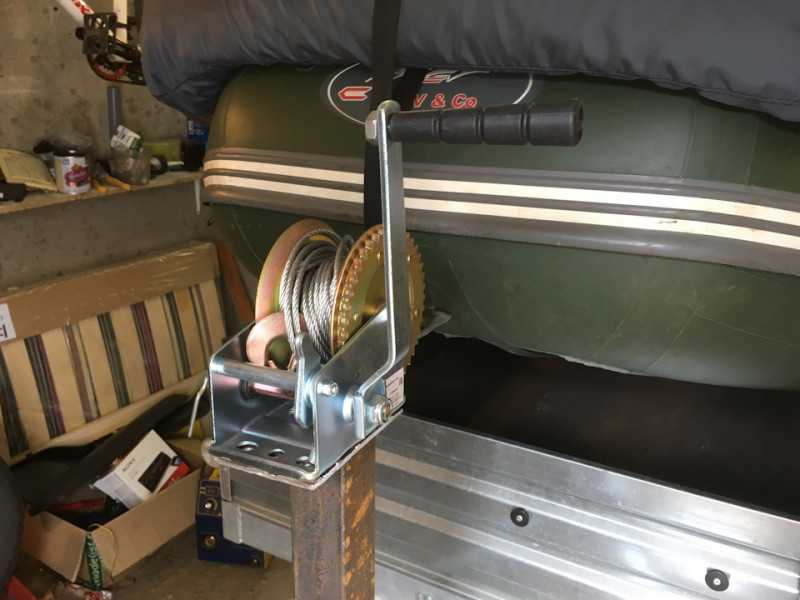

Качественная лебедка на прицепе

Виды ручных лебедок

Чтобы понять, какую выбрать ручную лебедку для автомобиля, стоит разобраться с особенностями каждого вида. Речь идет о барабанных и рычажных механизмах, каждый из которых обладает своими достоинствами при определенных условиях.

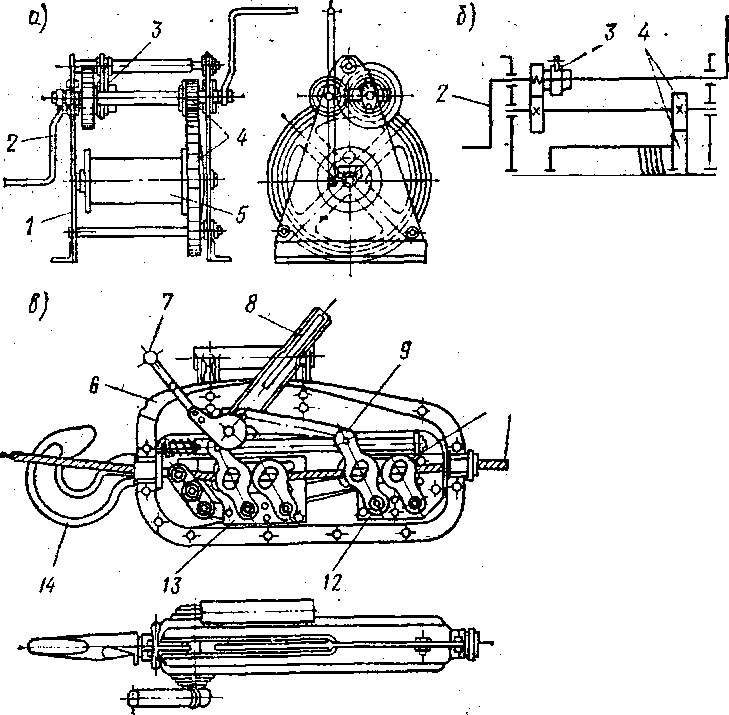

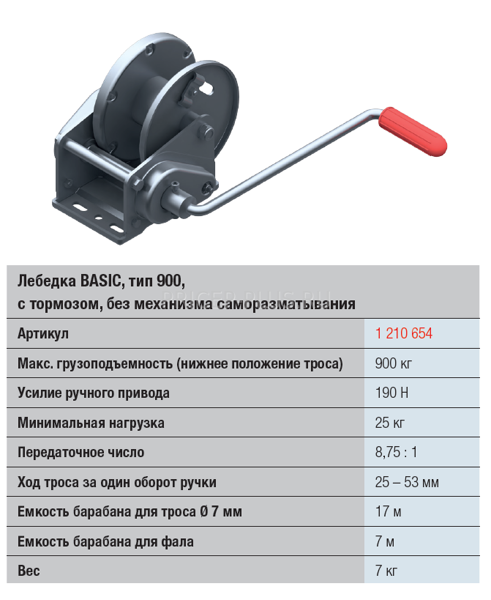

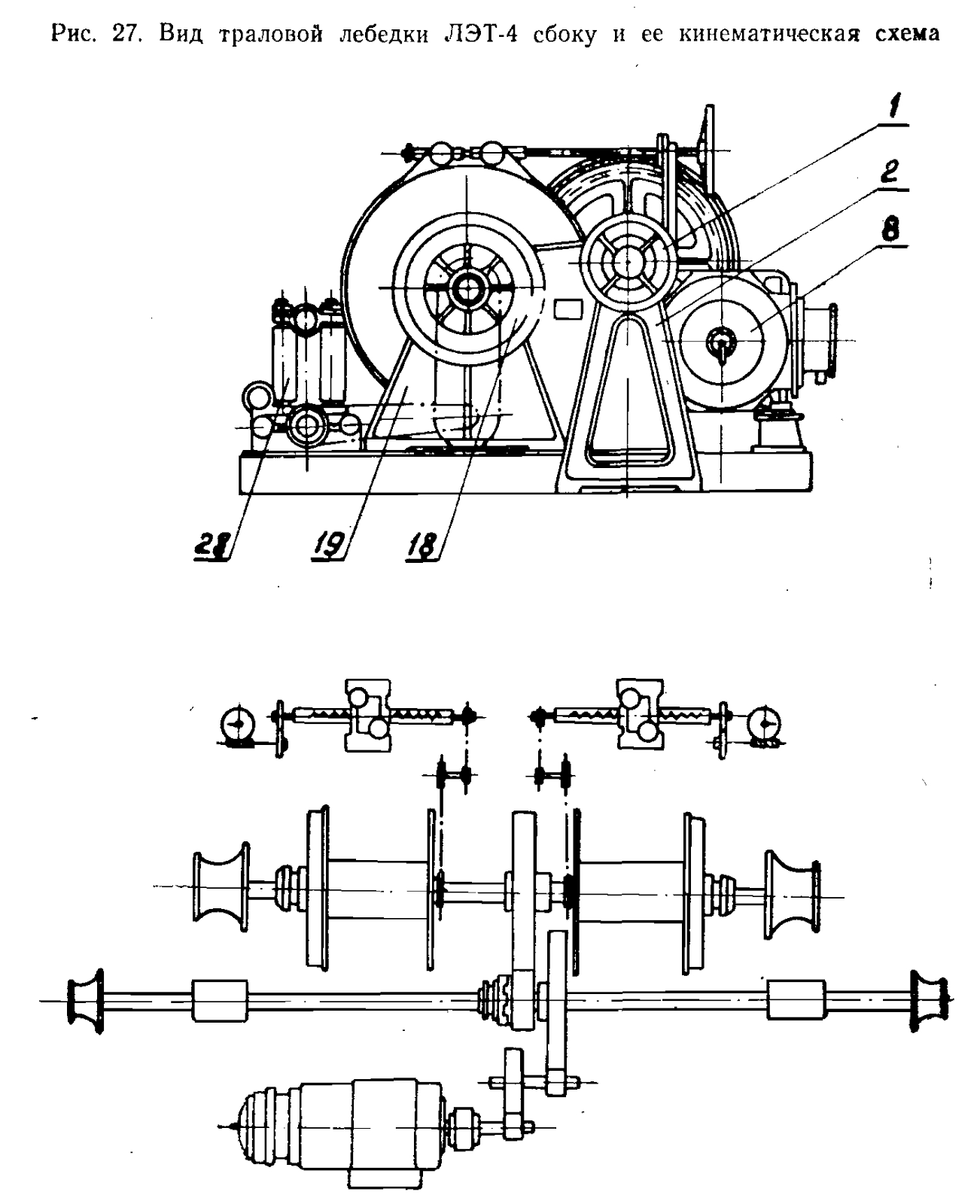

Барабанные

Барабанные установки оснащены металлической платформой, которая должна быть зафиксирована на твердой поверхности. На платформе крепится барабан, а на него, в свою очередь, намотан трос. Учитывая тип передачи, стоит выделить червячные и шестеренчатые варианты. Рукоятка располагается сбоку барабана, ее вращение приводит к тому, что трос наматывается и формируется тяговое усилие, в котором и нуждается пользователь для перемещения объекта, закрепленного на крюке.

Преимущество червячного типа передачи заключается в простоте реализации системы для остановки лебедки, что существенно повышает шансы на безопасную эксплуатацию со стороны пользователя. Также червячная ручная лебедка для внедорожника может фиксироваться многочисленными способами и отличается высоким уровнем надежности.

Тем не менее, отрицательные качества также имеются. Из-за существенных габаритов использовать червячную лебедку в гараже намного удобнее. Механизм рассчитан на тягу достаточно небольшого по массе груза. Также ложку дегтя добавляется сложность червячного редуктора, его чувствительность к грязи и необходимость постоянно обслуживать. В качестве мобильного устройства данный вариант будет не лучшим.

Конструкция шестеренчатых моделей также представлена редуктором с ручкой и барабаном, однако производственный процесс более простой, поэтому и стоимость таких лебедок ниже по сравнению с червячными. Для фиксации троса используется храповик, надежность которого не должна вызывать сомнений. Обслуживание редуктора также менее обременительное

Единственное, на что стоит обращать пристальное внимание – качество металла, используемого для изготовления пары шестерен. Не гонитесь за дешевизной и отдавайте предпочтение известным, проверенным брендам

Несмотря на то что на выбор пользователя два варианта конструкции барабанных лебедок, оба они не слишком ценятся ввиду следующих недостатков.

1. От размера механизма напрямую зависят габариты барабана, следовательно, длина троса может быть ограничена.
2. Механизм укладки троса принято считать слабым местом таких аксессуаров. Нагрузка рано или поздно может оказаться чрезмерной и механизм выйдет из строя, что будет непременно нервировать пользователя, поскольку трос будет попадать в шестерни редуктора.
3. Маленький внутренний диаметр барабана также нельзя назвать достоинством. Использование стального троса способствует сильному изгибу, поэтому интенсивная эксплуатация быстро выведет инструмент из стоя.

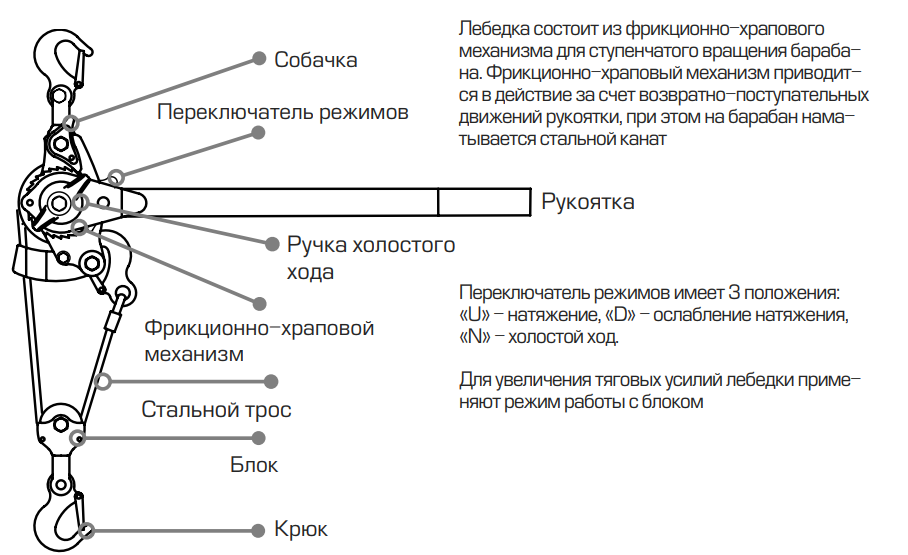

Рычажные

В большинстве случаев для эксплуатации с целью вызволения автомобиля водители используют лебедки ручные рычажные. Традиционно их конструкция предполагает наличие металлической рамы, внутри которой и располагается механизм. Храповый механизм активируется при использовании рычага, которым совершаются качательные движений. Барабан в данном случае также имеется — на него наматывается трос, но если сравнивать с барабанными лебедками, в данном случае он намного меньше по диаметру.

Храповик – это своего рода оснащенное упорными зубьями колесо. Специальный штырь-фиксатор упирается поочередно в каждый зубец, за счет чего трос натягивается, а колесо не прокручивается в обратную сторону. Разумеется, рама лебедки принимает на себя всю нагрузку, следовательно, вы должны быть уверенны, что при ее изготовлении использовался металл надлежащего качества и соответствующей толщины. Если для рамы рычажной лебедки использовался металл, толщина которого не превысила 3 мм, стоит отказаться от такого варианта.

Компактность является ключевым достоинством лебедки рассматриваемого типа. Также она не нуждается в надежной фиксации на основании, следовательно, ее эксплуатация возможна при любых неблагоприятных условиях даже в непроходимых зонах.

Помните, что размер намоточного барабана определяет величину усилия, которое вам придется приложить. Не стоит выбирать модели с барабаном, диаметр которого меньше 45 мм.

И без того функциональную рычажную лебедку можно усовершенствовать посредством следующих дополнительных элементов.

1. Канат пригодится при необходимости использовать дополнительные стропы.
2. Телескопическая рукоятка увеличивает тягу механизма.
3. Трос – металлический или синтетический, стоит выбирать с учетом габаритов и веса машины, а также цели использования.

FakeHeader

Comments 28

Вещь нужная. Но чехол нужен обязательно.

Да согласен. Буду думать как сделать.

а я всегда пользуюсь, если на квадре самоходом заезжаю то борт гнет, а лебедкой отлично

пользуюсь такой давно для погрузки квадра, только купил заводскую за копейки, курганинские прицепы ею комплектуют. трос синтетический

Металлический трос опасен при обрыве. Лучше заменить на синтетический.

Посмотрим может заменю .

Пойдет у меня у друга на буханке стоит, сам себя вытягивал .Уже три года пользуется нормально .

Главное чтобы не СП*ЗДИЛИ

Я с низу по прихватке сделал на гайках.

Правильно, на самой лебедка тоже прихватите

И на лебедке тоже на гайках .

Поднимать сломанный Квадр подойдёт.

Я наоборот снял лебедку с прицепа трейлер, т.к. за пару лет ниразу не воспользовался.

Да пусть стоит, вдруг пригодится .Честно сам не знаю зачем сделал, захотелось.

Полезный девайс ))Есть подобный )

А что, нужная штуковина! Груз можно в прицеп заволакивать, груз застраховать. Беру на вооружение, мне самое то.

40/20 пойдет .заводская одна нога и 30/20

не видел заводскую, вижу вашу и моё мнение- слабо,сечение и высота стойки должны иметь соотношение жёсткости, визуально 200 мм стойка без жёсткости, какой изгибающий момент?40/20 с какой толщиной стенки?работать будете только в оси? если боковая или угловая нагрузка, то работать будет лист крепления, а стойка потом и т.д.

Наберите сайт мзса .Там есть фото .А на нагрузку больше 600 кг все равно не превышу .сломается долго новую смастерить.

пусть так и будет, чтобы не пришлось превысить

МОЛОДЕЦ-не слушай не кого.Нужная вещь.Для погрузки и страховки не габарита милое дело.

У меня подобная лебедка, попробовал — закусывает трос, я немного переделал барабан.Если интересно — могу скинуть фото, правда в работе не пробовал еще, времени не хватило.

Добрый день. В этом году купил купил прицеп МЗСА. Использую часто и использую его также для перевозки лодки пвх.Для затягивания лодки с воды или с земли решил поставить лебедку, чтобы облегчить свой труд.

Делал из профиля 50х50(лучше взять 60х60), упор из 40х20 и две широкие полоски заземления . Размеры все произвольные, брал по месту. Но скажу что метра профиля должно хватить.

Так выглядит сама стойка

Лебедка крепиться на болты через металическую площадку сделано из рефленки

Узел крепления на дышло сделан из двух полосок заземления и болт с гайкой.

Если надо затаскивать что-то тяжелее и «хвоста» мало для жесткости то из профиля можно сделать съемный на болтах уголок для придания еще больше жесткости. У меня стойка отодвинута на максимум от борта что бы было место для носа лодки.

В городской эксплуатации зарекомендовала себя на отлично.

В офф роуд покатушке было замечено что надо немного доработать «хвост». Что бы он не упирался торцов в землю и не пахал ее как плуг надо сделать скос на торце.

Больше эксплуатация не каких минусов не вывела, вся конструкция если нужна то устанавливается за 30 секунд на прицеп

самодельный блок для лебедки — Land Rover Defender, 2.4 л., 2008 года на DRIVE2

Давно хотел купить блок (полиспаст), но все как то не получалось,вот решил изготовить сам, во время изготовления понял, что проще купить…)))Все выполнено из нержавейки, втулка из бронзы.Ролик — 40Х13 каленая (из проката, токарная обработка)Ось для ролика — 40Х13 каленая (из проката, токарная обработка)Пластины -12Х18 (фрезерованные из пластины 20мм толщиной)Втулка ролика — бронза, запрессована.Диаметр ролика 120мм, ширина 20мм, канавка для троса до 14 мм.Диаметр оси 35 мм.толщина пластин 8 мм.

Вес 4,5 кг.

Page 2

Давно хотел купить блок (полиспаст), но все как то не получалось,вот решил изготовить сам, во время изготовления понял, что проще купить…)))Все выполнено из нержавейки, втулка из бронзы.Ролик — 40Х13 каленая (из проката, токарная обработка)Ось для ролика — 40Х13 каленая (из проката, токарная обработка)Пластины -12Х18 (фрезерованные из пластины 20мм толщиной)Втулка ролика — бронза, запрессована.Диаметр ролика 120мм, ширина 20мм, канавка для троса до 14 мм.Диаметр оси 35 мм.толщина пластин 8 мм.

Вес 4,5 кг.

www.drive2.ru

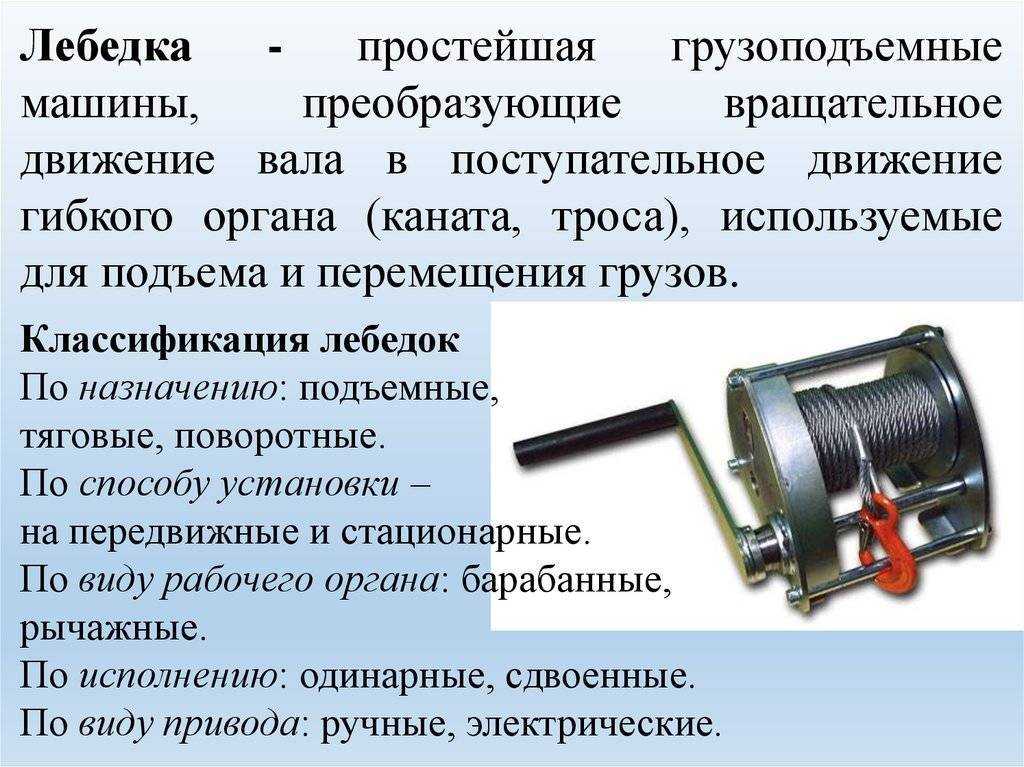

Классификация лебёдок

Лебёдки делятся на несколько видов по таким критериям:

• конструкция;
• тип подключения;
• технические особенности.

В зависимости от конструкции и привода выделяют такие типы:

• Ручная. Имеет небольшие габариты. Обычно оснащена барабаном, вращающимся вручную с помощью рукоятки. Не подходит для весов выше 1 т.
• Механическая. Не имеет своего привода, поэтому подключается к отдельному мотору. Отличается большим весом, не применяется в автомобилях.
• Электрическая. Самая удобная и практичная модель. Барабан вращается электромотором. Может поднимать до 4 т.
• Гидравлическая. Отличается сложной конструкцией, бесшумностью работы, высокой мощностью и грузоподъёмностью,

Также они бывают стационарными и съёмными.

Изготовление своими руками

Для того чтобы сделать автоприцеп самостоятельно, нужно позаботиться о приобретении некоторых материалов и инструментов. Чтобы во время работы не искать нужные приспособления, их приобретают заранее. Список инструментов и материалов:

• Швеллер из стали для каркаса. Следует выбрать или отрезать куски, которые в сечении имеют 40х25 мм. Можно применить трубу квадратного сечения, поперечный размер которой составляет 40х40 мм. Отрезки определяет мастер из соображений габарита.

• Сталь листовая, из которой будут сделаны борта автоприцепа. Ее толщина не должна быть меньше 1 мм. Размеры готовых кусков рассчитывают по чертежу в зависимости от габаритов кузова.
• Фанера толщиной не меньше 16 мм для формирования дна в кузове. Такая толщина нужна для учета прочности при загрузке.
• Для сборки ходовой части можно брать элементы подвески распространенных марок автомобилей. Очень часто используют подвески «Волги», «Москвича», «Запорожца», иногда применяют мост от классических «Жигулей».
• В состав электрических элементов оборудования входят указатели поворота, стоп-сигналы, светильники габаритов. Такие варианты в сборе можно приобрести на рынке в виде готовых комплектов. Часто применяют бортовые фонари от «Газелей» и УАЗов.
• Элементы крепления зависят от характерных особенностей автоприцепа, его конструкции. Чтобы не беспокоиться о прочности готового изделия в дороге, не стоит экономить на таких соединительных элементах.
• Инструмент мастера для изготовления самого прицепа. Эти инструменты должны обеспечивать минимальный список работ. Сюда входят электродрель, болгарка, плоскогубцы, набор гаечных ключей, лобзик. Каждый мастер может добавить что-то в этот перечень для удобства.
• Аппарат для сварки металла, на котором следует иметь навыки работы, или следует пригласить специалиста.

Начало работ

Сборка начинается с рамы автоприцепа, которая является несущей конструкцией. На нее приходится основной вес груза. К ней предъявляются повышенные требования надежности и прочности. Приготовленный швеллер или квадратная труба режется в размер по чертежу, делаются две длинные и две короткие заготовки.

Из них делают прямоугольное или квадратное основание в виде рамы, к которому впоследствии будут присоединены борта из металлического листа

Уделяют внимание качеству сварки, так как у самодельных автоприцепов это является больным местом. Крепление сцепки делается впереди изготовленной рамы

Для установки амортизаторов в середине рамы ставят специальные проушины.

Настает очередь делать бортовой каркас. Для крепления бортового ограждения укрепляют вертикальные стойки, их длина зависит от высоты борта. Вертикальные элементы соединяют между собой дополнительными ребрами жесткости, так как во время движения именно стойки испытывают нагрузку от смещения груза. Дополнительные укрепляющие связи делают горизонтальными, вертикальными или ставят по косой.

Работа с ходовой частью автоприцепа сопряжена с большим числом трудностей и отличается особенностями. Одна из них заключается в том, что ось должна быть расположена ближе к задней стороне автоприцепа. Все конструктивные особенности возникают в зависимости от того, ходовая часть какого автомобиля взята для устройства прицепа. К раме приваривают амортизационные проушины и крепления для реактивных тяг. Установка и использование последних обязательны, так как они играют роль элементов, поддерживающих мост.

Заключительная фаза

Борта вырезают по размерам, которые измеряют на месте. На этом этапе использовать размеры из чертежей неактуально, так как в процессе изготовления размеры остова кузова, как правило, немного разнятся с теми, что предусмотрены в схемах. В качестве крепления используется сварка или заклепки, которые также хорошо держат материал. Борта крепят ко всем стойкам и укрепляющим связям.

Электрическое оснащение

Боковые стенки предназначены для отражателей оранжевого колера. Чтобы провода сохраняли целостность, на них надевают защитную гофру. Соединения проводов должны быть надежные и хорошо закреплены. Гофру с проводкой внутри удобно крепить к остову рамы при помощи хомутов из пластика.

Изготовление автоприцепа требует сноровки и опыта работы с электрическими инструментами, но это сэкономит средства по сравнению с покупкой готового транспортирующего средства в магазине.

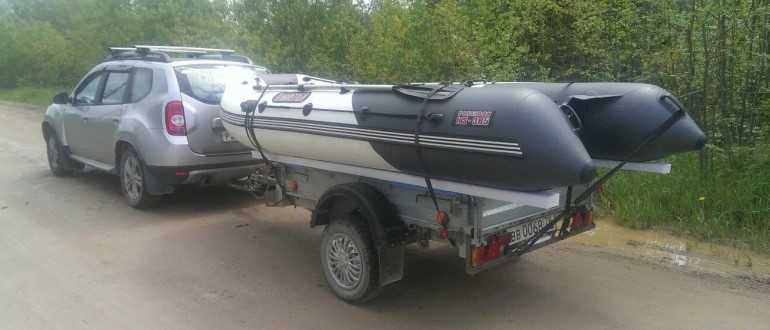

Можно ли перевозить лодку на обычном прицепе и как это сделать

Стоит ли рассказывать, какое значение имеет наличие собственной лодки для заядлого рыбака, охотника или простого любителя активного отдыха? Но даже имеющееся в наличии плавсредство не снимает целого ряда вопросов и проблем. Известно, что на распаковывание лодки и наполнение ее воздухом уходит около часа времени. Эти данные весьма приближенные, так как точное время зависит от многих условий, в том числе и от сноровки владельца. Резонно предположить, что многие предпочитают транспортировать надувные лодки в снаряженном состоянии.

Существует несколько способов перевозки лодки посредством автомобиля. Заметим, что все уже продумано за нас, так как давно имеются в продаже специальные прицепы, предназначенные именно для транспортировки, погрузки или разгрузки различных лодок и небольших катеров.

Но рядового читателя интересует вопрос, как перевезти свой водный транспорт без вложений, имеющимися средствами, поэтому сейчас речь идет об обычном бортовом прицепе. Такой прицеп наверняка используется в хозяйстве для перевозки различных грузов. Сразу отметим, что можно переделать прицеп, превратив его в лодочный, но нам такой вариант не подходит, ведь мы не хотим снизить функционал устройства.

Рейтинг автомобильных лебедок

Чтобы выяснить, какие автолебедки самые эффективные, следует прочитать рекомендации экспертов. Надлежащим образом подобранное устройство обеспечит комфортное передвижение по бездорожью и преодоление препятствий для путешествия на автомашине. Вследствие этого был составлен перечень лучших лебедок для авто, отобранных с учетом мнения специалистов, покупателей и проведенных тестирований. При составлении топа учитывались такие характеристики:

• Тип двигателя;
• Индекс грузоподъемности;
• Масса автомашины;
• Способ монтажа;
• Диаметр колес;
• Габариты троса;
• Тяговое усилие.

Для выбора функциональной модели, важно изучить обзор. В нем находятся самые производительные устройства на основании отзывов об автомобильных лебедках

При составлении рейтинга учитывалось еще ценовые и качественные характеристики.

Лучшие смазки для подшипника

Лучшие ручные рычажные лебедки

Конструкция ручного рычажного устройства очень простая – стальная рама, внутри которой располагается механизм. Тяга осуществляется за счет рычага, прикрепленного к корпусу

Какую выбрать ручную рычажную лебедку, и как определить надежность? В первую очередь необходимо обратить внимание на толщину рамы. Многие не рекомендуют покупать агрегаты, у которых толщина рамы меньше 3 мм. В категории представлены лучшие лебедки, которые имеют надежный размер рамы

В категории представлены лучшие лебедки, которые имеют надежный размер рамы.

Зубр «Профессионал»

Тросовые ручные лебедки Зубр «Профессионал» считаются самыми надежными, доступными механизмами. Прочная металлическая рама обеспечивает надежную грузоподъемность до 4 тонн. Основной крюк изготовлен из специальной углеродистой стали неподдающейся ломкости. Рама выдерживает высокие нагрузки, устойчива к разрушению. Специальный переключатель повышает безопасность во время наматывания/разматывания троса. Двойной цельнокованый храповик дает надежную тягу при максимальной грузоподъемности. Усиленная «собачка» обеспечивает безопасность и безотказную работу. Узлы крепления из закаленной стали повышают качество изделия, эффективность, долговечность. Гарантия 6 мес, длина троса – 3 м, номинальный вес 6.73 кг.

Достоинства

• Надежность за счет закаленной стали;
• Небольшой вес, малые габариты;
• Сумка в комплекте;
• Тяговая нагрузка 4 т;
• Приемлемая цена.

Недостатки

Короткий трос.

Многие пользователи отмечают, что модель отличается удобной рукояткой анатомической формы, обеспечивает удобный хват. Одно из преимуществ – компактные габариты, простота использования.

Sparta

Лебедка ручная для подъема груза Sparta с одинарным храповым колесом подходит для поднятия и перемещения грузов в вертикальной, горизонтальной, наклонной плоскости. Часто применяется при монтажных, разгрузочных работах на стройке, где не нужна скорость, а перемещение грузов происходит на малые расстояния. Для удержания грузов модель оснащена храповым тормозом. Крепкий стальной строп диаметром 5 мм обеспечивает надежное перемещение, подъем и удержание. Два штатных крюка из закаленной стали прочно фиксируют вес, повышая безопасность при перемещении. Тяговый механизм грузоподъемностью 600 кг. Максимальная тяговая нагрузка с блоком 1.5 т. Длина стального троса -1,5 м. Гарантия – 3 мес., вес – 1.8 кг.

Достоинства

• Облегченная модель;
• Маленький вес;
• Прочность;
• Бюджетная цена.

Недостатки

Небольшая грузоподъемность.

Модель станет хорошим выбором для проведение работ с небольшими грузами. Ее стоит приобрести тем, кто не желает платить больше за лишние характеристики тягового усилия.

Mirax

Рычажный тросовый механизм Mirax станет универсальным помощником, когда работа застанет в пути. Для эксплуатации ручного инструмента совершенно не нужны источники электропитания. Легко справляется с перемещением грузов по горизонтальной и наклонной плоскости. Механический аппарат небольших габаритов, не занимает много места в багажнике. Два крюка из закаленной углеродистой стали, двойной храповый механизм. Эргономичная пластмассовая рукоять на ручке облегчает захват. Усиленная рама, качественные комплектующие обеспечат продолжительный срок эксплуатации. Стальной строп диаметром 4 мм, длина – 1,8 метра. Вес 2,3 кг. Тяговое усилие 1,5 т.

Достоинства

• Облегченная, но прочная рама;
• Хорошее тяговое усилие;
• Выносливость;
• Справляется с подъемом под уклоном до 15 градусов.

Недостатки

• Нет тормоза;
• Короткий трос.

Многие потребители отмечают, что в работе потребуется дополнительный буксировочный ремень, так как часто длины 1.8 м недостаточно для зацепления лебедочного крюка с точкой опоры.

Автомобильную лебедку какой фирмы лучше выбрать

Лебедки — обязательный атрибут автотранспортных средств во время выезда на бездорожье. Чтобы знать, технику какого производителя приобрести, нужно изучить техпараметры, отзывы потребителей и выводы экспертов. Также важную роль играет бренд выпускаемых устройств. На рынке существует немало производителей, ввиду чего отобраны лучшие разработчики автолебедок:

• Denzel. Известная торговая марка электрического оборудования для автомобилей. Распространенность техники обусловлена высокой мощностью и готовностью к значительным нагрузкам.
• Автоспас. Бренд, который производит выпуск автолебедок, приспособленных под использование на бездорожье. При производстве применяют современные технологии, учитывают нужды покупателя.
• Forsage. Изготовитель автотехники c хорошим сочетанием цены и качества из Тайваня. Устройства отличаются в выгодную сторону от конкурентов функционалом.
• Сорокин. Компания изготавливает лебедки для автогаражей. Обладает положительными отзывами от экспертов и потребителей.
• TOR. Бренд, который производить грузоподъемную и строительную технику. Специалисты компании ведут контроль каждой стадии производства, что обусловливает высокое качество оборудования.
• Калибр. Разработчик выпускает линию электролебедок, которые призваны вытащить застрявшие автомобили, преодолеть преграды и устранить аварийные ситуации.
• РИФ. Под этой маркой производятся устройства с высоким функционалом. Специалисты смогли достичь хорошей функциональности моделей.
• Come Up. Всемирно популярная торговая марка лебедок промышленного и частного назначения. Занимает лидирующие места на рынке.
• Superwinch. Техника от этой торговой марки проверена большим количеством профессионалов и любителей. Компания дает большой выбор лебедок для внедорожников.
• Runva. Крупный производитель лебедочной техники из Китая, который выпускает технику хорошего качества. Автолебедки подойдут для активного автоотдыха и профдеятельности эвакуаторов.

Установка лебёдки на передний борт прицепа

Привезли на ремонт багги в прицепе. Хозяин посетовал, что лебёдки нет, багги одному не загрузить. Отправил за лебёдкой его.Конструкции с выносными кронштейнами на дышле мне не нравятся — места много занимают. На борт близко не поставишь — для вращения ручки нужно место. И тут я подумал, что ручку можно и перенести, а лебёдка очень компактно встаёт на борт.Сварил кронштейн, услил его, лебёдку смонтировал. Из баллончика задул без претензии на качественный прокрас.

Испытывали затягиванием багги, вовнутрь водителя посадили, для бОльшей массы. Измерили расстояние от кронштейна лебёдки до сцепной головки под нагрузкой и без неё — не меняется, т.е. прочности на изгиб хватает с запасом.

UPD через день — лебёдка не выдержала. Металл пластилиновый. Владелец спускал багги с прицепа и оставил лебёдку на фиксаторе, чтобы чуть дернуть багги в сторону для корректировки направления (масса багги

250 кг) и фиксатор-собачка провернулся, смявшись. Попробует сдать лебёдку по гарантии.

Как изготовить ручную лебедку своими руками

Для редкого применения ручная лебедка своими руками может быть изготовлена очень просто. Для этого подойдет прочная ось, которую можно без особых усилий закрепить в направляющих с возможностью вращения. К ней приваривается рычаг и крепится трос. При вращении происходит его намотка на ось и перемещение груза, прикрепленного к другому концу. Для удобства потребуется платформа с кронштейнами, в которых ось будет расположена. Здесь можно применить горячекатаный швеллер, обладающий высокой прочностью. Если ось сделать с выемкой и прикрепить к ней шестерню, то трос будет располагаться в направляющих с возможностью намотки.

Лебедка ручная рычажная, изготовленная своими руками, подходит не только для вытаскивания автомобиля. С ее помощью можно перемещать тяжести по приусадебному участку, например, бревна или поддоны с кирпичом. Недостатком устройства является отсутствие фиксатора. Простое приспособление в виде вставки в совпадающие отверстия, выполненные в подвижных и неподвижных частях лебедки, может эту роль выполнять.

Вращение лебедки является трудоемкой операцией. Ручная лебедка своими руками может быть изготовлена в виде барабана, закрепленного на оси колеса, которое является средством для самовытаскивания застрявшего автомобиля. При пробуксовке колеса на барабан будет наматываться канат, прикрепленный к большому камню или якорю, позволяя самостоятельно выбраться из глубокой канавы.
