Делаем крутые ангельские глазки своими руками быстро и просто

Крепим к фарам

Установка «ангельских глазок» не менее важный этап, чем их сборка. Здесь вам необходимо проделать следующие манипуляции:

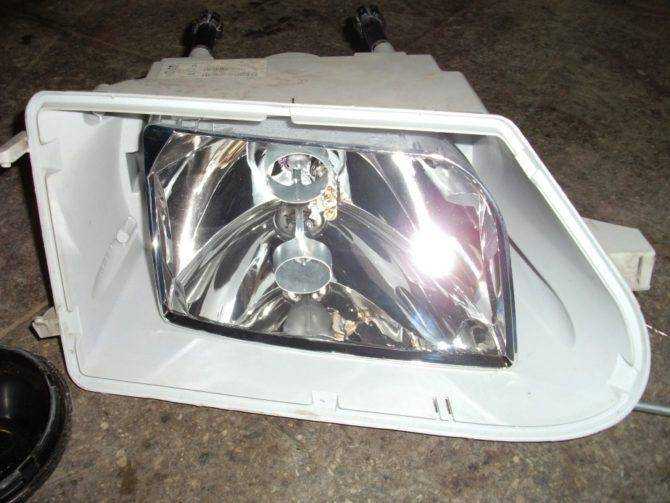

разбираем корпус фары и вытаскиваем из него стекло;

Установка кольца

• отражатель очищаем от грязи. Используйте для этого ватные палочки и чистящие химические средства;
• в ходе обработки избегайте прикасаться к поверхности отражателя руками;
• на стекло наносим герметик и устанавливаем на него самодельное светящееся кольцо, насечками наружу;

• после этого укладываем провода;
• между самой фарой и защитным стеклом наносим силикон, аккуратно заливая все поры;
• для высыхания силикона необходимо минимум полчаса.

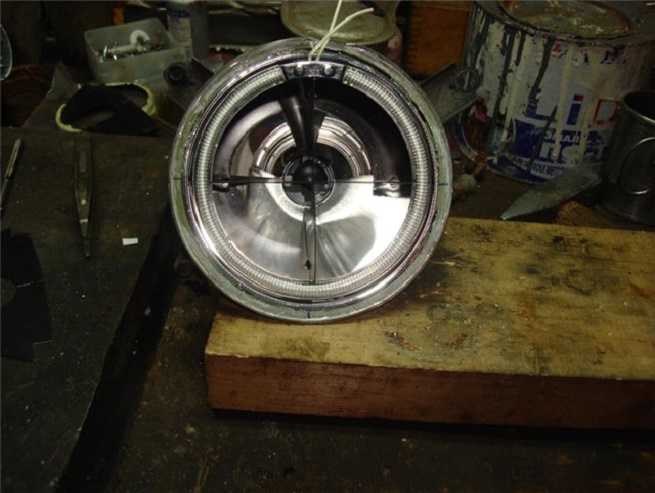

Готовая фара

В завершении вам останется только протестировать работу фар с новой светодиодной установкой. Для этого подключите все провода к источнику питания. Здесь нужно разъединить штепсель, с помощью которого подключаются поворотники. Именно на него следует подключить «глазки».
Теперь ваш автомобиль является обладателем красивого тюнинга. При этом такое самодельное устройство не только красивое, но и практичное. В случае правильной сборки всех элементов осветительного прибора, он прослужит вам верой и правдой долгие годы, давая яркий свет от фар.

Проверка диодов мультиметром: тонкости от мастеров

Преобразить внешний вид автомобиля, чтобы выделить его из потока однотипных транспортных средств на дороге – это заветная мечта каждого автовладельца, желающего проявить свою индивидуальность. Самым востребованным и популярным в последнее время видом тюнинга, стали «ангельские глазки». Появившись впервые на фарах BMW последних моделей, они завоевали симпатии большинства обладателей собственного авто, и развили в них непреодолимое желание внедрить подобное новшество и на своей машине.

Технология SMD

SMD (Surface-mount LED ). В таком вари­ан­те све­то­ди­о­ды уста­нов­ле­ны по кру­гу, на круг­лую пла­ту. Они обес­пе­чи­ва­ют очень высо­кую све­то­от­да­чу. Есть мно­го сти­лей подоб­ных колец, в зави­си­мо­сти от коли­че­ства и раз­ме­ра све­то­ди­о­дов. Све­то­ди­о­ды SMD смон­ти­ро­ва­ны по окруж­но­сти и созда­ют све­че­ние отдель­ны­ми точ­ка­ми. Мно­гим нра­вит­ся имен­но такой вид, а кто-то хочет, что­бы све­тя­щи­е­ся коль­ца были более одно­род­ные, сплош­ные. Для это­го исполь­зу­ет­ся рас­се­и­ва­ю­щий кожух, кото­рый поме­ща­ет­ся поверх све­то­ди­од­но­го коль­ца. Одна­ко это созда­ёт допол­ни­тель­ное накоп­ле­ние теп­ла, кото­рое сни­жа­ет срок служ­бы све­то­ди­о­дов.

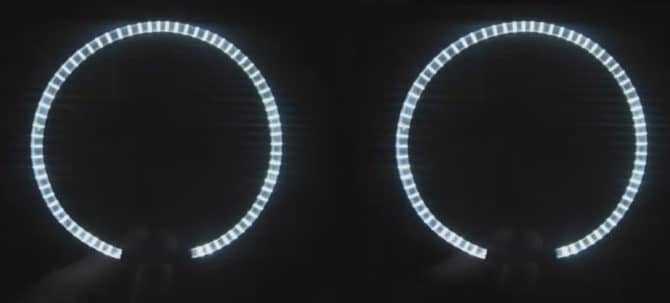

“Ангель­ские глаз­ки” SMD без диф­фу­зо­ра и с диф­фу­зо­ром.

Ангель­ские глаз­ки SMD LED могут быть с рези­сто­ра­ми или регу­ли­ру­е­мые. Наи­бо­лее рас­про­стра­нён­ный метод изго­тов­ле­ния ангель­ских гла­зок со SMD LED явля­ет­ся мон­ти­ро­ва­ние рези­сто­ров напря­мую на коль­це, что­бы кон­тро­ли­ро­вать мощ­ность пита­ния, кото­рая идёт к све­то­ди­о­дам. Этот метод доста­точ­но наде­жен, но при опре­де­лен­ных усло­ви­ях рези­сто­ры на самом коль­це могут под­вер­гать­ся избы­точ­но­му нагре­ву. Кро­ме того, в авто­мо­биль­ной цепи может про­ис­хо­дить пере­па­ды напря­же­ния, так­же добав­ляя напря­же­ние к рези­сто­рам. С тече­ни­ем вре­ме­ни, при посто­ян­ном напря­же­нии, рези­сто­ры могут отка­зы­вать или рабо­тать пре­ры­ви­сто.

Что­бы пол­но­стью исклю­чить про­бле­му, раз­ра­бо­та­ны коль­ца со све­то­ди­о­да­ми, кото­рые не исполь­зу­ют рези­сто­ров на коль­цах. Там рас­по­ла­га­ют­ся толь­ко све­то­ди­о­ды. Для обес­пе­че­ния посто­ян­но­го тока исполь­зу­ет­ся блок регу­ля­то­ра, кото­рый менее под­вер­жен пере­па­дам напря­же­ния и тем­пе­ра­ту­ры. Он кре­пит­ся по линии меж­ду источ­ни­ком пита­ния и све­то­ди­од­ным коль­цом. Эта тех­но­ло­гия поз­во­ля­ет уста­но­вить боль­ше све­то­ди­о­дов на каж­дое коль­цо ангель­ских гла­зок, что даёт более рав­но­мер­ное све­че­ние. Мон­ти­ро­вать такие коль­ца удоб­нее, так как обрат­ная сто­ро­на не содер­жит рези­сто­ров и хоро­шо при­ле­га­ет к любой поверх­но­сти.

Давайте подумаем над плюсами и минусами установки

Что и говорить, сейчас существуют различные задачи по установки линз в фары автомобиля. Будь то тюнинг, улучшение характеристик или просто нормальное свечение.

Плюсами можно назвать:

• Красиво
• Улучшение характеристик
• Функциональность

Но минусов здесь тоже навалом. Если вспомнить историю с незаконными ксеноновыми лампами, а они то вообще запрещены! То линзы, установленные в кустарных условиях своими руками, не имеют разрешения, это нужно понимать. Стоит посмотреть на модельный ряд вашего авто, если в максимальных версиях есть линзованная оптика, то можно попробовать установить стоковые фары.

После установки, нужно их правильно регулировать, иначе просто ухудшите освещение дороги.

Также для установки приходится разбирать лампу, то есть демонтировать стекло. Банально можно сломать, либо затем не герметично приклеить его.

Так что думайте 10 раз, прежде чем устанавливать такое оборудование в фары. ОДНАКО при ксеноне, они обязательны!

Как самим сделать ангельские глазки

Световое устройство можно купить уже готовым или приобрести детали по отдельности и самостоятельно собрать. Правда, сделать своими руками можно лишь светодиодные ангельские глазки. Сборка неоновых и кластерных глазок требуют сложного оборудования и профессиональных навыков.

Стандартный готовый набор ангельских глазок содержит кольца или полукольца (1 или 2 для каждой фары), 2 блока розжига (стабилизатора), крепёжный скотч и провода. Стоит комплект глазок 1100–1800 р. Самостоятельное изготовление самой простой светодиодной системы позволит сэкономить, так как за все детали надо отдать не более 700 р.

Важно понимать, что установка и готовых наборов глазок, и самодельных устройств требует последующего прохождения экспертизы, внесения изменений в ПТС. Если вы не уверены, что сможете подобрать детали и собрать оборудование так, чтобы оно будет соответствовать требованиям ГОСТ, то лучше доверьте это дело профессионалам

Пошаговая инструкция изготовления колец

Основная часть самодельных ангельских глазок — прозрачный пластиковый стержень, способный выдерживать высокие температуры. Купить его можно в магазинах штор, гардин и жалюзи. Вам понадобится 2 таких прутика (цена за набор из 10 шт. — 400–500 р. в зависимости от диаметра трубок). Ещё понадобятся 4 диода с мощностью 3–5 W в сборке с резисторами (они продаются наборами по 10–15 штук и стоят в районе 150 рублей).

Порядок изготовления ангельских глазок:

1. Отрезаем нужную длину пластиковой трубки с запасом 4–5 см (длина для каждого кольца определяется по формуле 3,14 х D, где D — внутреннее сечение фары вашего автомобиля).

Перед тем как ставить заготовки в фары, надо проверить их работоспособность. Подключите к источнику постоянного тока 12 вольт — кольца должны загореться ровным светом. Обязательно слегка потрясите глазки — если они потухнут или начнут моргать, значит где-то плохо закреплены провода.

Видео: альтернативный вариант изготовления ангельских глазок из светодиодной ленты

Устанавливаем и подключаем глазки на авто

Сначала надо убрать стёкла каждой фары. Если они поставлены на каучуковый герметик, то его можно легко размягчить промышленным феном. От термоустойчивого герметика придётся избавляться, разрезая его по кусочкам. После того как стекло будет снято, надо прикрепить кольца по контуру отражателя. Это можно сделать с помощью двустороннего скотча или термоклея.

Когда ангельские глазки будут закреплены, их надо подключить к бортовой сети автомобиля. Пропускаем провода в моторный отсек через технологические прорези. Теперь под капотом отыскиваем двухштекерную колодку подключения подфарника (левая располагается в районе бачка омывателя лобового стекла, а правая — в районе аккумуляторной батареи). Разъединяем эти две колодки и берём жёлтый провод. Далее возможны следующие варианты действий:

1. Если надо, чтобы ангельские глазки загорались вместе с габаритными огнями, то припаиваем или закручивает «плюсовой» провод от глазок к клемме типа «папа» от двухштекерной колодки. Минусовой провод ангельских глазок необходимо подключить к кузову авто.
2. Чтобы ангельские глазки загорались вместо габаритных огней, то из двухштекерной колодки вынимаем клемму типа «папа» и вытягиваем провод наружу (он нам больше не нужен). На освободившееся место припаиваем плюсовой провод глазок, минусовой провод присоединяем к кузову.

Для «щадящего» способа (с автоматическим отключением ангельских глазок при включении ближнего или дальнего света фар) нам нужны два реле РС 702. Делается подключение по схеме:

1. Жёлтый «плюсовой» провод габаритов вынимаем из двухштекерной колодки.
2. Клемму «мама» закрепляем с клеммой «87» на реле РС 702.
3. На клемму «30/51» ставим плюсовой провод от ангельских глазок.
4. Клемму «86» соединяем с кузовом машины.
5. С реле ближнего света и реле дальнего света (они находятся под правым брызговиком машины) делаем ответвления с клеммы «86» и припаиваем к диодам Д1 и Д2.
6. Подключаем ответвления с диодами к клемме «85» реле РС 702.

Ангельские глазки смотрятся современно и привлекательно. Но надо сто раз подумать, прежде чем ставить их на своё авто. Одно дело, когда эта «фишка» является частью штатного комплекта покупаемого автомобиля — в этом случае вы ничем не рискуете

Когда же речь идёт о тюнинге, то важно следить, чтобы глазки отвечали требованиям ГОСТ по цвету и яркости испускаемого света. Нарушение предписанных правил повлечёт лишение прав на срок от 6 до 12 месяцев

Как сделать ангельские глазки на ВАЗ 2114

Хотя фары на ВАЗ 2114 некруглые, классические круглые ангельские глазки (АГ) смотрятся в них вполне пристойно. Поэтому наши первые АГ, сделанные своими руками, будут круглыми.

Ангельские глазки на двух светодиодах

Хотя с этой конструкцией придется повозиться, обойдется она тебе в копейки. Для реализации проекта тебе понадобятся:

1. Два круглых сплошных стержня из оргстекла диаметром 8 мм и длиной 400 мм.
2. Четыре любых сверхъярких светодиода диаметром 5 мм.
3. Четыре резистора по 1 кОм каждый.

Светодиоды и резисторы можно купить в любом специализированном магазине или на радиорынке. Цена вопроса – пара десятков рублей. Со стержнями несколько хуже, но и этот вопрос решаем. В магазинах продаются трости для жалюзи, но ищи сплошную, без отверстия внутри. Обычно они имеют длину 1 м, так что на два АГ хватит одной.

Из инструментов тоже ничего сверхнеобычного не понадобится:

1. Дрель со сверлом 5.5 мм (по возможности).
2. Ножовка по металлу или обломок ножовочного полотна.
3. Пассатижи.
4. Паяльник.
5. Технический фен (по возможности).

Материалы:

1. Герметик.
2. Изолента.
3. Термоусадочные трубки разных диаметров (по возможности).
4. Провода.

В первую очередь нужно сделать кольца. Для ВАЗ 2114 они должны быть диаметром не более 90 мм. Найди металлическую банку с подходящим диаметром и пробей в ее стенке отверстие по диаметру стержня. Закрепи банку, к примеру, в тисках или любым другим способом. Вставь один конец стержня в проделанное отверстие и начинай его греть феном возле самой банки. Как только оргстекло станет пластичным, сгибай стержень и одновременно передвигай фен по нему дальше.

На тот случай, если у тебя нет фена, можешь воспользоваться кипятком. Опусти стержень в кипящую воду и когда он станет пластичным, оберни его вокруг той же банки при помощи двух пассатижей.

Теперь обрежь ножовкой излишки стержня так, чтобы в кольце образовался зазор около 10 мм, – и кольца готовы. Пора браться за светодиоды. Найди аноды (изначально вывод анода длиннее катода) и припаяй к ним резисторы.

Теперь укорачиваем катоды, соединяем их попарно и припаиваем провод – это будет “минус” питания.

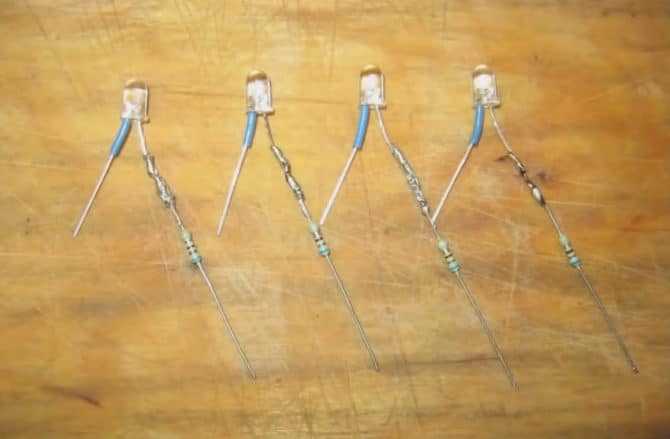

Надеваем на резисторы термоусадку, формуем диоды так, чтобы они смотрели в разные стороны, а расстояние между ними было около 8 мм (см. фото ниже). Затем соединяем выводы резисторов и припаиваем к ним плюсовой провод.

Теперь просверли в торцах колец отверстия диаметром 5.5 мм и глубиной 8 мм. Капни в каждое по капле любого нитролака или бесцветного лака для ногтей и вставь светодиоды. Если дрели нет, то можешь закрепить светодиоды на своих местах при помощи термоусадки, но для этого зазор в кольце придется увеличить при помощи ножовки.

Осталось сделать на ангельских глазках небольшие пропилы глубиной 0.5 мм. Именно через них свет из трубки будет выходить наружу.

В принципе все готово, пора проверить АГ в работе. Для этого подключи их к батарейке «Крона», автомобильному аккумулятору или любому блоку питания с напряжением 9-12 В. При этом плюсовой вывод источника питания нужно подключать к резисторам.

Вот и все. Пора ставить АГ в фары ВАЗ 2114. Для этого фары демонтируются, с них снимается стекло, прикрепленное на четырех защелках

Если у тебя другая модификация фар и стекла посажены на герметик, прогрей осторожно и тщательно стекло техническим феном. Как только герметик размягчится, стекло легко снимется после поддевания его отверткой

Устанавливаем ангельские глазки на место и закрепляем их при помощи герметика, пропустив провод питания в проделанное в отражателе отверстие. При помощи защелок или герметика (зависит от модификации фары ВАЗ 2114) устанавливаем стекло на место.

Выглядеть это будет примерно так:

Теперь разберемся, что за красные кружки обозначены на фото выше. Эти кружки обозначают месторасположение колец, если ты любитель двойных АГ и решил на свой ВАЗ поставить именно такие. Для этого, естественно, придется изготовить еще один комплект колец. Выглядеть это будет примерно так:

Ангельские глазки из светодиодной трубки

Если тебя не устраивают круглые ангельские глазки, то на свой ВАЗ 2114 ты можешь сделать АГ произвольной формы. Для этого нужно воспользоваться специальной гибкой светодиодной трубкой, предназначенной для тюнинга автомобилей.

Она бывает разной длины, так что простор для фантазии у тебя неограничен. Попробуем расположить эту трубку по периметру отражателя фары ВАЗ 2114. Итак, вскрываем фару и клеим при помощи термопистолета (можно прикрутить винтами) по периметру отражателя специальные крепления, идущие в комплекте с лентой. Крепления нужны, потому что светодиодная трубка практически не клеится термопистолетом. Фиксируем ленту в креплениях, провод выводим за пределы фары.

Выглядеть это будет примерно так:

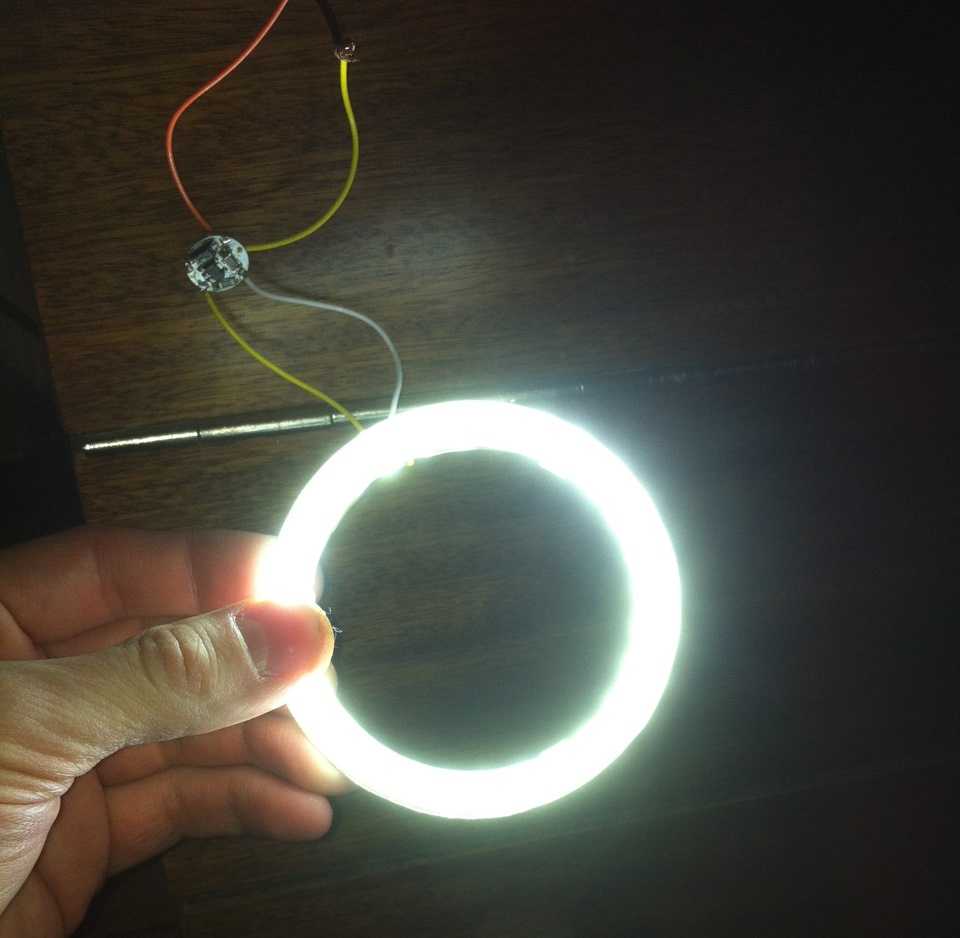

Ангельские глазки — COB 90mm

Оформление с использованием дополнительных осветительных приборов не только украшает автомобиль и выделяет его из общего потока в темное время суток, но и значительно снижает риск дорожно-транспортных происшествий. Ангельские глазки сделают машину любой марки стильной и привлекательной, а также более заметной для пешеходов и других участников движения.

Кластерные светодиодные ангельские глазки: В основе кластерных ангельских глазок лежит принципиально новая технология, которая успела себя проявить наилучшим образом. Корпус оборудования выполнен из прочного текстолита, в котором расположены светодиоды и специальные рассеиватели.

Основные преимущества:

• дает возможность преобразить авто без внесения конструктивных изменений;
• не требует больших финансовых вложений по сравнению с другими видами тюнинга;
• обладает высокой эстетичностью и привлекательностью;
• виброустойчивость;
• СОВ-чип исключает точки и обеспечивает яркое свечение;
• равномерный свет по всей окружности без пробела;

Комплектация:

• COB глазки — 2шт;
• Стабилизатор — 2шт;
• Рассеиватели — 2 шт;

Кольца соединяются с компактным блоком управления с помощью медного провода. Он защищен силиконовой оплеткой и укомплектован разъемным соединением, что значительно ускоряет и облегчает монтаж. Блок управления стабилизирует напряжение в системе, обеспечивая длительный срок службы светодиодов.

Характеристики:

• Диаметр — 90 мм
• Толщина — 3 мм
• Срок службы — 80000 часов
• Рабочее напряжение — 12 — 24 Вольт
• Температура света — 5000k

Особенности:

• отсутствует нагрев, способный негативно повлиять на корпус фары;
• мгновенное достижение максимальной яркости;
• элементарная установка;
• отличная работа при низких температурах;
• совместимость со всеми автомобилями;

Изначально Angel Eyes были разработаны для автомобилей концерна BMW. Но сегодня их использую все, кто хочет сделать свой автомобиль эксклюзивным и привлекательным. Делая машину более заметной, фары ангельские глазки обеспечивают водителю комфорт и не вызывают усталости глаз. Они способны освещать дорогу , при этом не доставляют проблем для водителей встречного транспорта. Яркий, равномерный и приятный свет способствует максимальной концентрации на дорожных условиях.

Светодиодные ангельские глазки можно использовать в любое время года – они стойко переносят холод и летний зной, сохраняя функциональность на любом дорожном покрытии.

Доверьтесь специалистам:

В нашем магазине представлены лучшие модели для качественного тюнинга вашего автомобиля. Мы предлагаем купить ангельские глазки по самой выгодной стоимости и предоставляем длительную гарантию на каждую единицу ассортимента. Мы с радостью ответим на все вопросы, связанные с покупкой, установкой и работой оборудования.

3 варианта сборки

Сделать ангельские глазки для любимого авто своими руками несложно. К тому же в интернете можно отыскать большое количество технических решений разной сложности. На некоторых из них мы остановимся более подробно.

Для реализации первого проекта понадобятся:

• белые светодиоды 5 мм – 2 шт.;
• резистор типа МЛТ-330 Ом-0,25 Вт – 1 шт.;
• соединительные провода;
• прозрачный стержень из пластика или оргстекла диаметром 8–10 мм;
• а также вспомогательные материалы и инструмент: стеклянная банка, дрель, строительный фен, паяльник.

Сначала с обоих торцов стержня необходимо сделать углубления под светодиоды. Для этого его оборачивают тканью или полиэтилен (чтобы не поцарапать) и зажимают в тисах. Дрелью высверливают отверстия диаметром 6 мм и глубиной до 10 мм. Теперь стержню нужно придать форму кольца. Для этого понадобится банка, обогнув которую, получится кольцо, диаметром равным внутреннему диаметру фары. Стержень разогревают над строительным феном, и пока он пластичный, его сгибают вокруг банки. Следующий этап – монтаж светоизлучающих диодов. Для этого к их выводам припаивают провода такой длины, чтобы хватило их вывести за пределы фары. На один из проводов запаивают резистор, после чего собирают схему так, чтобы получилась электрическая цепь из последовательно соединенных светодиодов и резистора. Затем светодиоды вставляют в отверстия заготовки и фиксируют при помощи суперклея. На заключительном этапе по всей длине стержня через 1 см делают неглубокие насечки. Это позволит немного улучшить оптические свойства самодельной конструкции. Но справедливо будет заметить, что такой тип ангельских глазок – это декоративный вариант и выполнять функцию дневных ходовых огней они не смогут из-за недостаточной яркости свечения.

https://youtube.com/watch?v=URRRaum9m1w

Второй вариант сборки светящихся колец не менее оригинален и основан на использовании светодиодной ленты. Для его реализации понадобится:

• белая светодиодная лента типа SMD 3528 двойной плотности без силиконового покрытия (30-40 см на одну фару);
• соединительные провода;
• прозрачный силикон;
• лак для ногтей серебристого цвета;
• суперклей.

Такое замечательное свойство светодиодной ленты как гибкость позволяет без труда сделать из неё кольцо любого диаметра. Поэтому первым действием необходимо измерить внутренний диаметр фары и отрезать кусок ленты соответствующей длины. После этого на одном из концов отрезка нужно зачистить контактные площадки и припаять к ним провода для последующего подключения к +12 В.

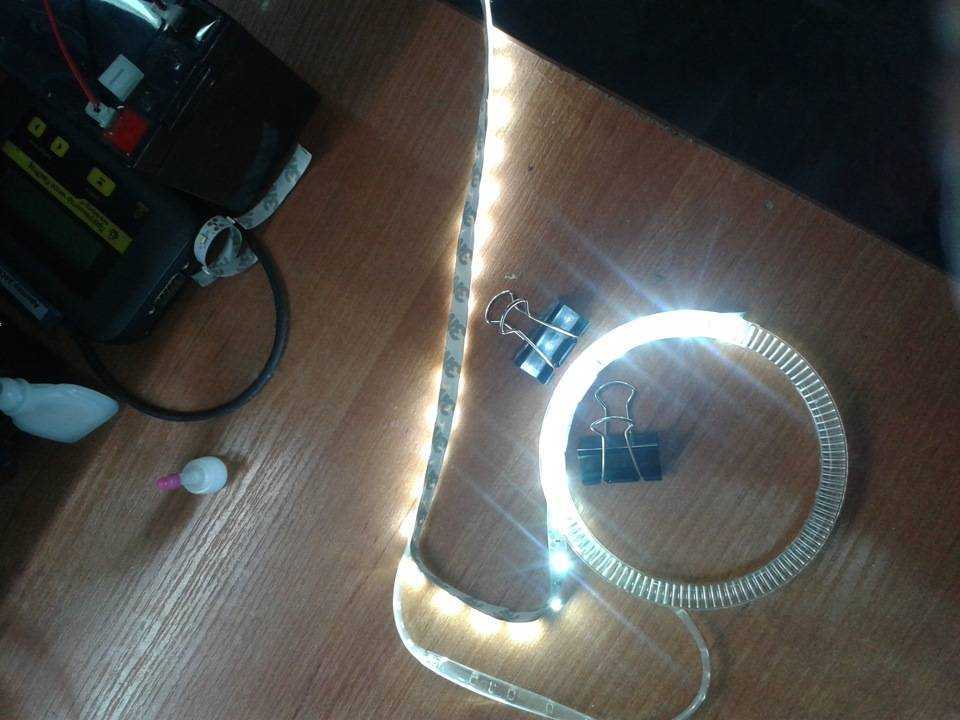

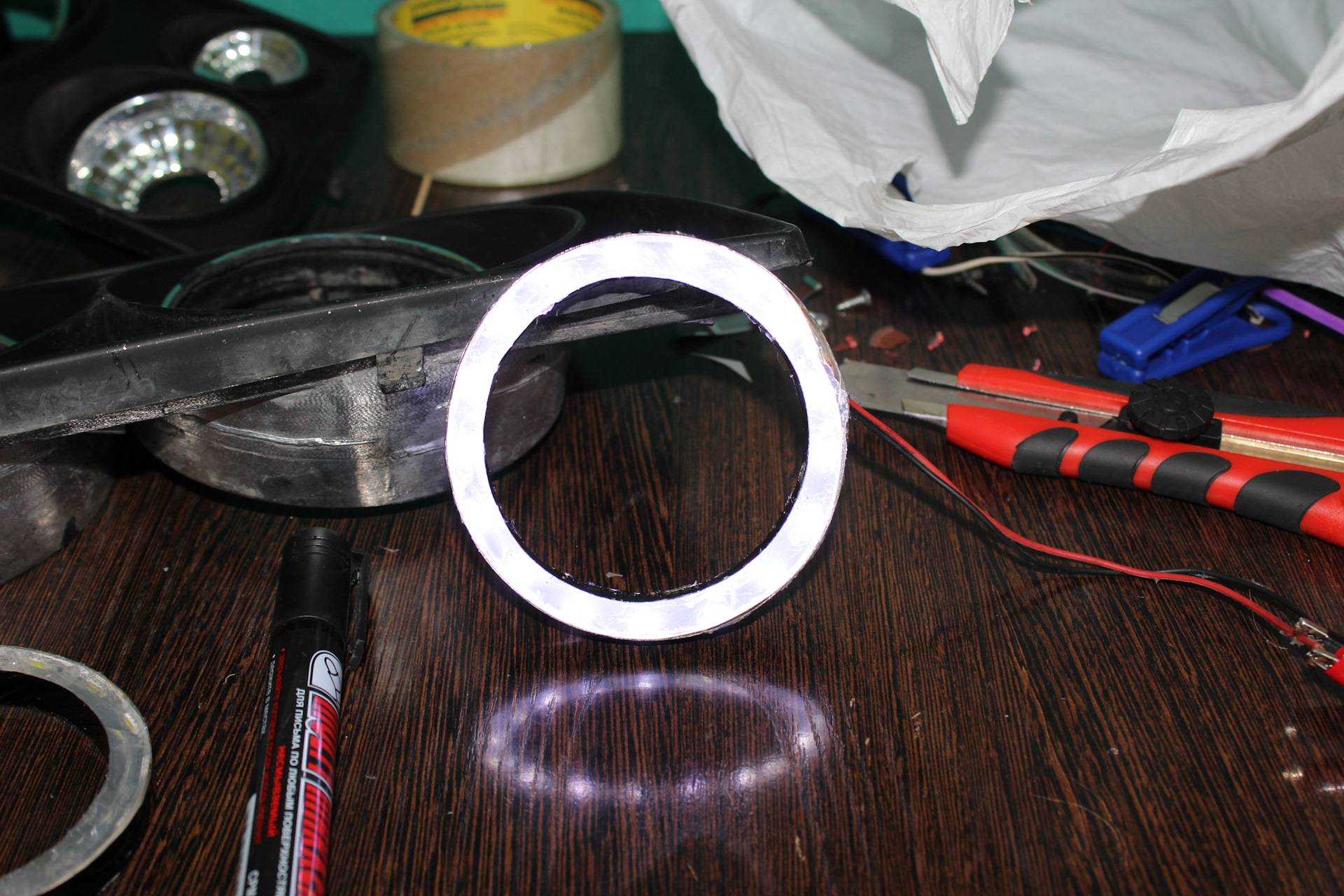

На втором этапе подготовленный отрезок кладут светодиодами вверх на ровную поверхность, берут прозрачный силикон и, медленно надавливая на тюбик (монтажный пистолет), выдавливают полоску геля по всей длине ленты. В результате лента покрывается ровным слоем силикона, после чего её оставляют до полного высыхания. В получившейся заготовке прозрачный герметик выполняет функцию световода, равномерно рассеивая излучаемый светодиодами свет. Если заготовку свернуть кольцом (герметиком внутрь) и включить в полной темноте, то можно будет наблюдать эффект светящейся неоновой трубки. Чтобы после монтажа ленты внутри фары излучаемый свет не освещал поверхность отражателя, а был направлен наружу, нужно закрасить внутреннюю сторону силиконового световода серебристым лаком. Лак в данном случае сыграет роль отражателя.

Третий и самый простой способ решения – это покупка готовых колец на AliExpress. К счастью тех, кто не хочет собирать ангельские глазки своими руками, китайский рынок предлагает на выбор ламповые и светодиодные модели для разных марок авто

В таком случае лучше обратить внимание на проверенные временем CCFL кольца. Они по-прежнему выделяются большей надёжностью в сравнении со светодиодными аналогами. Также стоит отметить, что дешёвые ангельские глазки с AliExpress отличаются низким качеством установленных светодиодов, которые перегреваются при одновременной работе с фарами головного света и, как следствие, теряют яркость в течение первого года эксплуатации

Также стоит отметить, что дешёвые ангельские глазки с AliExpress отличаются низким качеством установленных светодиодов, которые перегреваются при одновременной работе с фарами головного света и, как следствие, теряют яркость в течение первого года эксплуатации.

Как сделать ангельские глазки своими руками?

Перед тем как начать собирать своими руками ангельские глазки из светодиодной ленты
или прутков оргстекла, необходимо иметь все инструменты и элементы, которые были указаны ранее.

Оргстекло должно быть в виде трубки или стержня и легко переносить нагревание до высоких температур. Если пойдете в магазин, покупайте дорогую трубку, не экономьте, тем более что вам ее понадобится не более чем полтора метра, а то и метра хватит. Количество оргстекла можно рассчитать еще до покупки. Возьмите метр и замерьте длину каждой фары по окружности. К каждому замеру добавьте по 2-3 сантиметра на разрез и приплюсуйте все числа.

Допустим, вы хотите сделать ангельские глазки на 4 фарах: две большие (окружность — 25 сантиметров) и две маленькие (окружность — 15 сантиметров). Рассчитаем:

(25+5)*2 = 30*2=60 сантиметров на большие фары

(15+5)*2=20*2=40 сантиметров на маленькие фары

60+40= 100 сантиметров

В итоге для 4 ангельских глазок на автомобиль хватает 1 метра органического стекла.

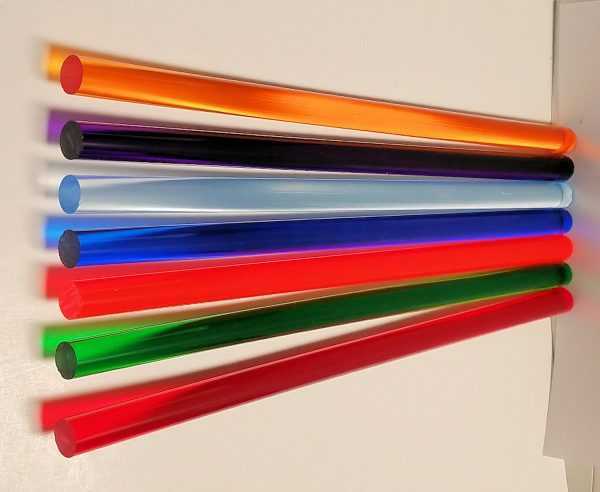

Найти органическое стекло можно чаще всего в точках продаж штор, жалюзи, строительно-ремонтных магазинах с уклоном в декоративную и дизайнерскую сторону.

Все остальные элементы можно купить в обычных строительных магазинах или автосалонах. Резисторы должны иметь сопротивление на 220 Ом.

Резистроры 220 Ом

Сначала измерьте окружность, по которой будет размещаться стержень органического стекла. Возьмите обычный метр или любой кусок тонкого шланга, если таковой имеется под боком, и обведите фары, измерив окружность. Полученная длина прикладывается к трубке из органического стекла и отрезается.

Измеряем окружность фары

Теперь этот кусок оргстекла прогрейте до такой степени, чтобы он был достаточно гибким. Можно воспользоваться феном, паяльником или емкостью с горячей водой. Подождите некоторое время и убедитесь, что трубка достаточно прогрелась для сгибания.

Прогревание трубки феном

Используя пассатижи, возьмите нагретую заготовку для фары и обмотайте ею жестяную банку или любую другую конструкцию. Подождите, пока трубка остынет. Диаметр жестяной банки должен быть примерно равен диаметру фары. При работе с мелкими кольцами нужно быть особо внимательным, так как короткие стержни достаточно тяжело поддаются скручиванию даже в горячем состоянии. Будьте крайне осторожны, не обожгитесь.

Сгибание нагретой заготовки

Когда заготовка обрела необходимую форму, слегка остыла и ее можно взять в руки, снимите ее с банки. По торцам заготовки просверлите дырки, куда будет устанавливаться светодиод.

Сверление отверстия в торце заготовки

Когда внутренние работы с трубкой закончены, займитесь ей извне. Процедура необязательная, но эффект «ресничек» при правильно сделанной насечке будет красиво смотреться на любых фарах

Здесь важно соблюдать одинаковое расстояние между ними

Возьмите ножовку и легкими движениями сделайте надпилы на поверхности с расчетом: 1 на каждые 0.5-1 см (в зависимости от длины трубки). Они делаются круговыми, вглубь они не должны превышать четверти от толщины трубки. Такого рода насечки помогут издавать фарам приятный лучистый свет, как у «немца».

Насечки на поверхности трубки

Закрепите диоды в просверленных дрелью дырках так, чтобы они не болтались. Их можно залить прозрачным клеем, силиконом или зафиксировать любым другим способом.

Закрепление светодиода в трубке

Теперь нужно припаять резисторы к ножкам светодиодов.

Соединение резистора с диодом пайкой

Таким образом, потребуется по 2 диода на фару (по одному на каждую сторону трубки в виде кольца) и 2 резистора, припаянных к диодам.

Далее нужно припаять кабели к нашей заготовке для удобного соединения со старой системой проводки. Трубку скрутить в круг и смотать края изолентой (если есть необходимость). Вот и все, светодиодные ангельские глазки готовы для установки.

Изоляция концов трубки

Завершающим этапом изготовления является проверка фар на работоспособность. Для этого можно подключить их к источнику питания и проверить, горят ли светодиоды и нормально ли рассеивают свет

Важно не перепутать полярность!

Ангельские глазки на девятку своими руками

Благодаря сильному световому излучению использование данного элемента оптики позволяет сделать автомобиль более заметным при плохой видимости и тем самым снизить аварийность на дороге. К тому же ангельские глазки можно использовать в качестве дневных ходовых огней, таким образом, снизив нагрузку на бортовую сеть автомобиля и продлив сроки использования ламп ближнего света.

При изготовлении ангельских глазков своими руками используется стандартная светодиодная лента, монтируемая на подготовленное основание, или отдельные светодиоды, помещаемые в сгибаемую по требуемому диаметру пластиковую трубку.

Востребованность автомобильной оптики с использованием светодиодов обусловлена следующими их особенностями:

• продолжительные сроки эксплуатации;
• стойкость к вибрации и внешним механическим воздействиям;
• способность излучать требуемый световой поток при низкой электрической мощности;
• рабочее напряжение светодиодов соответствует бортовому напряжению автомобиля, что упрощает их подключение.

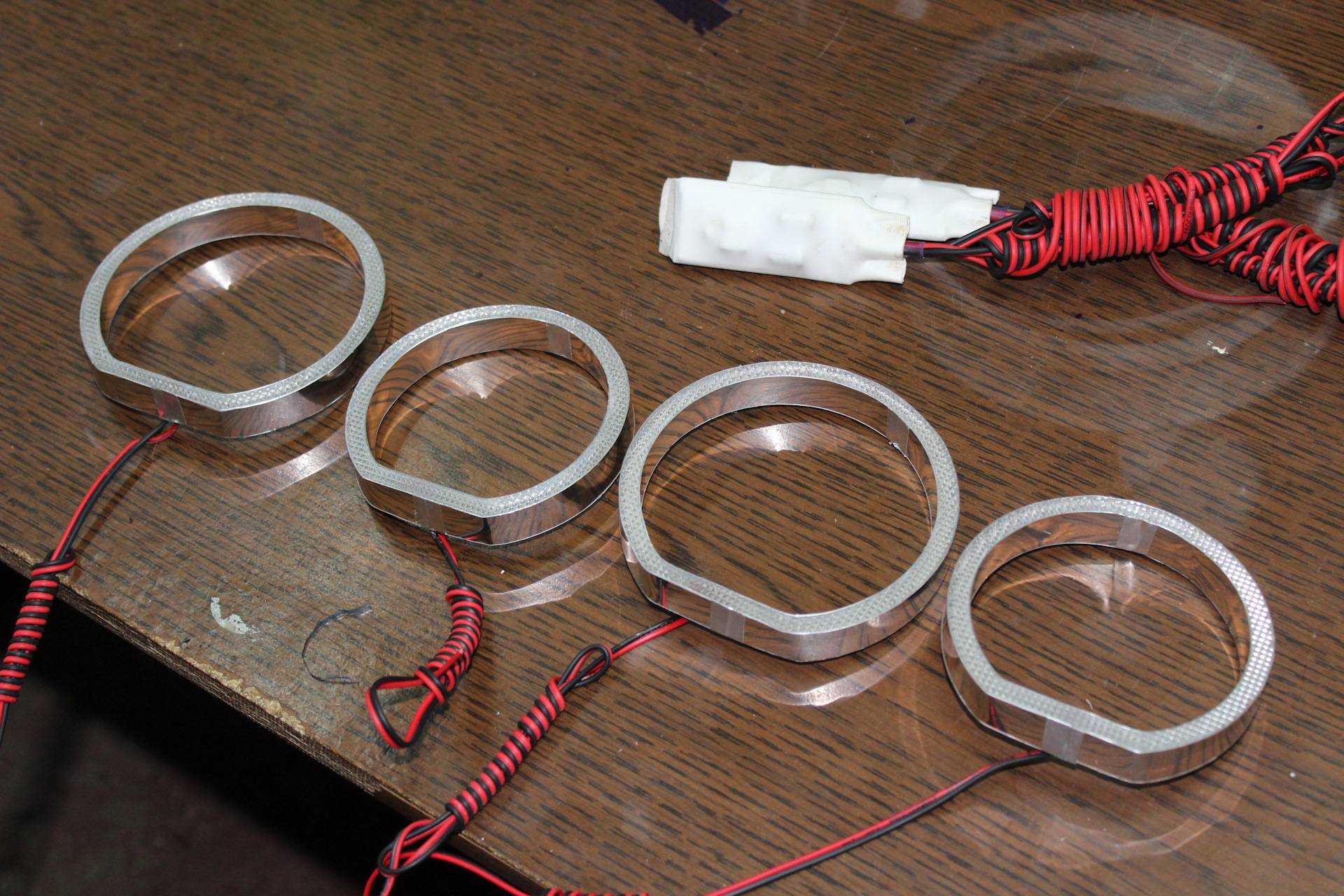

Важно! При использовании светодиодной ленты ее можно резать только в специальных местах, обозначенных на ее поверхности. При использовании светодиодной ленты вся работа заключается в изготовлении основания круглой формы, соответствующего размерам фары автомобиля. Для этого может быть использован любой имеющийся в наличии материал (пластик, электротехнический картон и т

Для этого может быть использован любой имеющийся в наличии материал (пластик, электротехнический картон и т

д.), из которого и вырезается основание. После этого используемая лента приклеивается, а ее выводы подключаются к электрической схеме транспортного средства

Для этого может быть использован любой имеющийся в наличии материал (пластик, электротехнический картон и т. д.), из которого и вырезается основание. После этого используемая лента приклеивается, а ее выводы подключаются к электрической схеме транспортного средства

При использовании светодиодной ленты вся работа заключается в изготовлении основания круглой формы, соответствующего размерам фары автомобиля. Для этого может быть использован любой имеющийся в наличии материал (пластик, электротехнический картон и т. д.), из которого и вырезается основание. После этого используемая лента приклеивается, а ее выводы подключаются к электрической схеме транспортного средства.

В случае использования отдельных светодиодов для выполнения работ потребуются:

• трубки или палочки из прозрачного пластика, достаточно длинные для формирования круга требуемого радиуса. Для ВАЗ-2109 это 400–450 мм;
• медные многопроволочные провода сечением 0,5 мм2 (ПВ, ПГВА или НВ);
• бесцветный герметик.

Для выполнения работ потребуется строительный фен, клеевой пистолет и пассатижи.

Выполнение работ осуществляется в следующей последовательности:

1. При использовании пластиковых палочек последние нагревают при помощи строительного фена, после чего изгибают по заданному диаметру. Для формирования необходимого диаметра могут быть использованы любые предметы круглой формы (банка, кастрюля, плафон светильника), размеры которых соответствуют требуемым значениям.
2. После застывания изогнутых палочек, а при использовании трубок – после их нарезания, места резов зачищаются. Затем на поверхности заготовок делаются насечки в виде пропилов глубиной до середины диаметра. Насечки делаются с шагом 2,0–3,0 мм.
3. В подготовленное кольцо помещаются 2 светодиода, размещаемые друг напротив друга по диаметру изделия. Далее выполняется их соединение с использованием кабелей.
4. Места соединения трубки и установки светодиодов герметизируются, для чего используется прозрачный герметик.

Важно! При нагревании трубки нельзя допускать ее перегрева, так как это приводит к потере физических свойств (прочность, образование пузырьков и т. д.), что сделает невозможным использование заготовки в дальнейшем

Готовое изделие помещается в фару автомобиля. Один из способов размещения изделия:

• демонтируется защитное стекло штатного источника света;
• изготовленные ангельские глазки помещаются во внутреннее пространство фары и приклеиваются там к внешнему контуру отражателя;
• монтируется защитное стекло, фара устанавливается на автомобиль.

Важно! При демонтаже защитного стекла его легко можно повредить, поэтому при выполнении работ необходимо иметь запасное для замены поврежденного

Подготавливаемся

Прежде чем , нужно вооружиться инструментом и необходимым материалом. Как и было сказано выше, необходимо иметь в наличии кусачки, пассатижи, резак по металлу, напильник, дрель и сверло нужного размера, паяльник или строительный фен. Также важен специальный прозрачный стержень из оргстекла или пластика, который бы выдержал высокую температуру. Где его найти? Мастера автотюнинга советуют искать такой пруток в магазинах, специализирующихся на продаже штор и жалюзи. Кроме того, не забываем позаботиться о наличии большой плоской ёмкости для пластикового стержня, круглой банки, изоленты, светодиодов в один вольт (их должно быть 8 штук), резисторов на 220 Ом и проводов с разъёмами.

Все вышеперечисленные материалы и инструменты найти и подготовить будет несложно

Важно помнить, что колодцы в фарах бывают разного диаметра, а это значит, что и наши «ангельские глазки» должны быть разной окружности

Для стержня придётся подобрать нужную длину, хотя в качестве мерила подойдёт и кусок тонкого шланга (им обводим окружность фары автомобиля). Отрезаем стержень необходимой длины и прогреваем его в приготовленной ёмкости паяльником или феном до тех пор, пока не станет мягким. Если пруток из оргстекла, то его помещаем в ёмкость с горячей водой, чтобы он стал мягким.

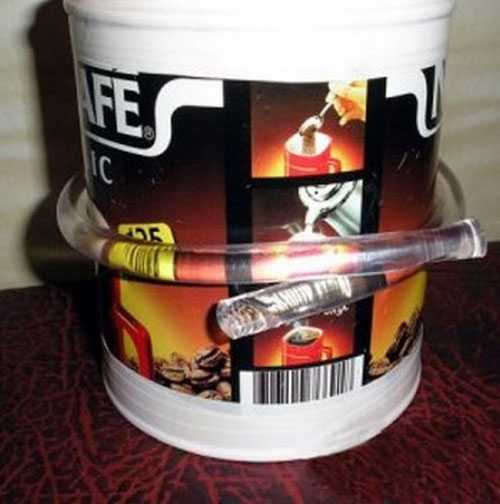

Теперь нужно взять пассатижи и вынуть заготовку. Обматываем заготовкой банку из-под кофе или чего-нибудь другого и ждём, пока остынет (фото внизу).

Если не нашли банку, то можно использовать вместо неё и тарелку. В этом случае это будет выглядеть вот так:

Для того чтобы изготовить маленькие «ангельские глазки», нужно обернуть прут вокруг крышки от банки. Чем меньше заготовка, тем сложнее с ней работать. Будьте осторожны и не сожгите пальцы рук.

Теперь работаем над заготовкой, из которой после остывания на банке получилось кольцо. Следует высверлить в торцах каждой заготовки своеобразную нишу, где будет устанавливаться светодиод. Сверлить нужно очень аккуратно, желательно на малой скорости оборотов дрели, так как стенки прутика очень тонкие.

На видео — «ангельские глазки» своими руками:

Далее, по внешней её стороне нужно будет выпилить ножовкой или бормашиной пару десятков линий, но не глубже чем на треть окружности. Делается это для того, чтобы свет наших «ангельских глазок» получился лучистым.

Нужно сейчас закрепить диоды. Делать это можно как угодно, но при этом следует учитывать высокий коэффициент температурного расширения прута из оргстекла. Это означает, что «глазкам» нужно оставить немного свободного места в нише. Берём и паяем резисторы к ножкам светодиодов. На должно быть подготовлено по два диода.

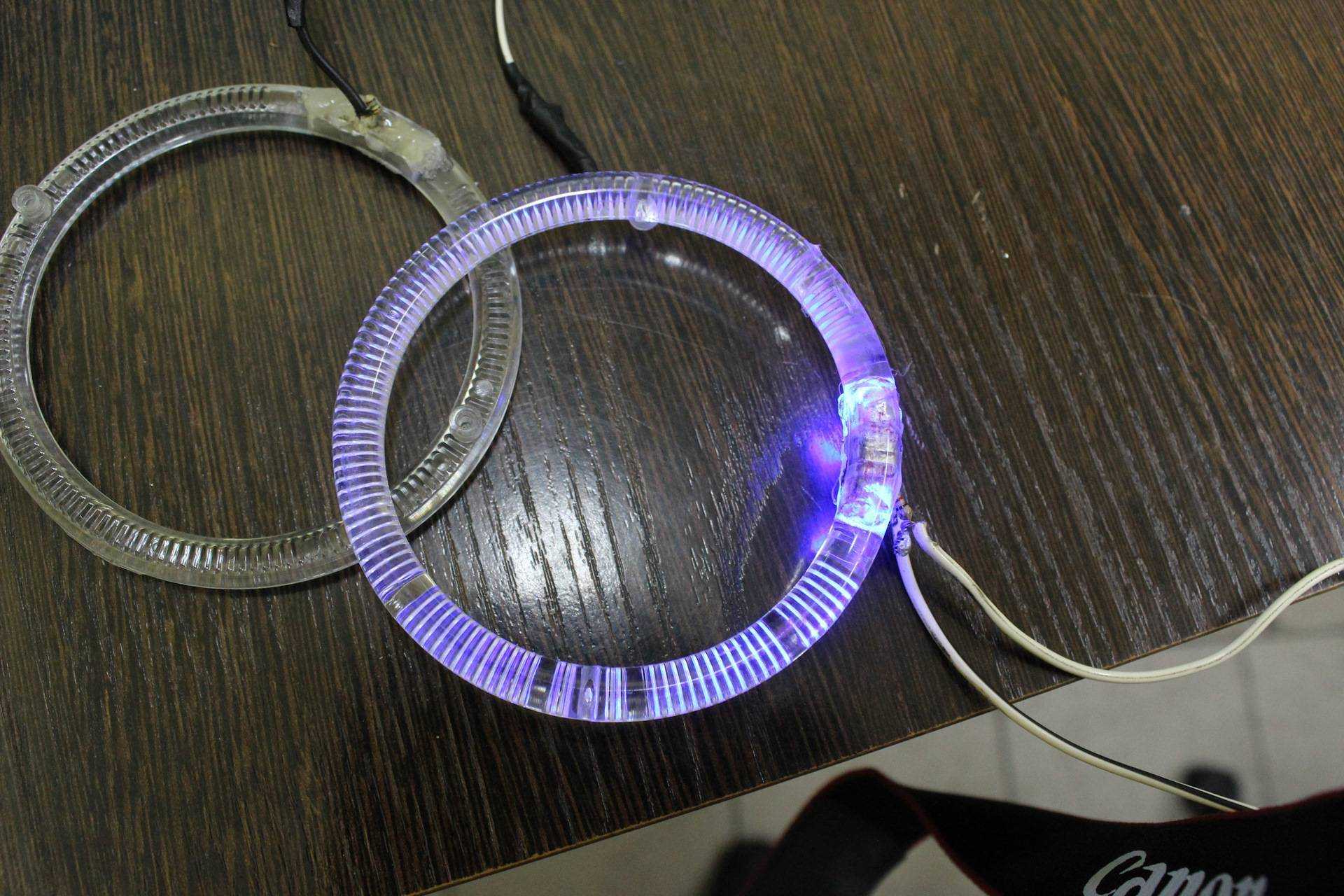

Вот что в итоге у нас получается:

Идём дальше и паяем светодиоды к габаритной лампе, помня обязательно про то, что припаивать нужно к «плюсу». Перепутать полярность ни в коем случае нельзя. А все соединения следует обязательно изолировать специально предназначенной для этого лентой. Затем проверить, как всё работает.

Теперь настала пора проводить демонтаж стёкол фар. К сожалению, без этого никак. Вынимаем затем и обязательно заглушаем отверстия. Устанавливаем подготовленные диоды сверху, чтобы они меньше бросались в глаза.

В заключение хотелось бы отметить, что — это дело ответственное. Дополнять автомобиль самодельными деталями, конечно же, хорошо, но нужно делать это очень внимательно, дабы чего-либо не напутать, и особенно это касается элементов и деталей, связанных с электричеством.

Чтобы лучше понять, как своими руками сделать «ангельские глаза» на фары своего автомобиля, советуем посмотреть вот это видео:

Надеемся на то, что статья вам поможет, и у вас всё получится!

Ангельские глазки устанавливают по различным причинам: некоторые водители хотят сделать машину тюнингованной и современной, другие хотят обозначить габариты авто и сделать его более узнаваемым. Какими бы причинами вы не руководствовались, мы поможем разобраться с установкой ангельских глазок на вашу машину.

Заключение

Для придания автомобилю современного вида, улучшения качества свечения фар лучшим вариантом станет автостайлинг ангельскими глазками

Среди большого количества ассортимента важно правильно подобрать подходящий аксессуар по всем параметрам. Важно помнить, что есть универсальные модели, которые совместимы со многими марками авто, а есть строго индивидуальные

Установка ангельских глаз чаще проводится автомобилистом самостоятельно, так как она проста и быстра. Качественные изделия от проверенных производителей прослужат длительное время и порадуют бесперебойной работой.
