Замена тормозной жидкости
Далеко не все автовладельцы знают, что тормозная жидкость нуждается в замене каждые два года эксплуатации машины в умеренном режиме. Главной ошибкой зачастую является то, что многие просто доливают смазку до необходимого уровня, а не меняют ее полностью.
Как в одиночку прокачать тормоза
Перед этим нужно немного открутить штуцер цилиндрика или супорта чтоб немного вытекла жидкость самотёком,…
Каждые 60 тыс. км пробега требуется именно замена тормозной жидкости. Жидкость для тормозов автомобиля выдерживает очень серьезные нагрузки. При интенсивной езде и резких остановках диапазон температур может колебаться от 170 до 2000°С. Менять полностью ее нужно потому, что в процессе движения в жидкость попадает вода и разбавляет ее. А меньшая концентрация негативно сказывается на качестве вещества. Слишком разбавленная жидкость при кипении может заблокировать тормоза паром и в дальнейшем привести к аварийной ситуации.
В наше время автомобильные компании разработали специальное устройство, которое определяет температуру кипения тормозной жидкости. Прибор диагностирует вещество и выводит на дисплей соответствующие рекомендации. Он может показать состояние жидкости на данный момент и то, насколько необходима ее скорейшая замена. На всю процедуру требуется не больше минуты, но это освобождает автовладельцев от ненужных хлопот.
Подвеска
Машина имеет зависимую переднюю и заднюю подвеску. Она выполнена в виде двух мостов. Передний мост оборудован поворотными механизмами. Они необходимы для управления автомобилем.
Передний мост установлен на пружинах. Они устанавливаются в специализированные стаканы, расположенные на мосту и раме транспортного средства.
Для снижения колебаний, возникающих из-за неровного дорожного покрытия, предусмотрены масляные амортизаторы. Такая конструкция позволяет машине двигаться плавно, независимо от качества покрытия.
Задняя ось устанавливается на двух полуэллиптических рессорах. Они не допускают проседания автомобиля при полной загрузке. Рессоры крепятся стремянками к оси и серьгами к раме авто. В совокупности с рессорами задний мост оборудован амортизаторами.
Как Правильно Прокачать Тормоза На Уаз 3303
здесь все полезно
Тормозной насос УАЗ
Откачка тормозной системы и замена ее тормозная жидкость Мы раздуваем тормозную систему, когда она поступает в воздух или герметизирует тормозные контуры, заменяет тормозные цилиндры, шланги, трубки и т. Д., Также при замене воды.
Тормоз необходим для прокачки тормозов. Как прокачать тормоз УАЗ 3303. Для этой операции вам не понадобится смотровая канава, достаточно чистая ровная платформа.
СЕРВИСЫ Мы очищаем грязь от клапанов насоса. Проверьте уровень тормоза вода в баке (при необходимости добавьте ее к отметке MAX). На коровнике УАЗ тормозов нет, так как были штатные тормозные мосты, попробуйте прокачать. Где номер рамы Кадр на борт КамАЗа 53212 Как прокачать сцепление на КамАЗе. Во время прокачки мы постоянно следим за уровнем тормозная жидкость
и добавить его, не позволяяпадение уровня ниже отметки MIN. Накачанный тормоза с неработающим двигателем и загруженным задним мостом. Снимите правое заднее колесо клапана насоса с цилиндра. защитный колпачок и, надев прозрачный шланг, погрузите его свободный конец в емкость, частично заполненную тормозной жидкостью. Нажмите педальтормоза 4-5 раз. Не отпуская его, мы отключаем клапан насоса с поворотом «11» на 1 / 3-1 / 2.
УАЗ регулировка заднего тормоза
просто недорогое строгое.
В воде, вытекающей из шланга, будут видны пузырьки воздуха. Как прокачать Audi A6 C5 после перегородки суппорта. Как выглядит процесс замены ремня ГРМ для Renault Logan с 8 и 16 клапанными узлами Для этого вам понадобится тормозная жидкость (точка 4), бутылка с шлангом загерметизирована. После того, как педаль «уходит» вперед до упора, выжимая часть воды из системы в бак, мы поворачиваем клапан и только потом отпускаем педаль. Как прокачать УАЗ, тормоза 3303. Если насос правильный, они похожи на буханка УАЗ) Как и я. Повторяйте прокачку, пока не лопнет воздушный шланг. Нажмите педаль тормоза 4 как педаль. Контроль зажигания. UAZ. Регулирование. После снятия шланга наденьте защитный колпачок на клапан. Тормозная система УАЗ 469, как и педали УАЗ, также тормозит. Затем накачайте тормозной цилиндр заднего левого колеса.
Таким же образом прокачайте регулятор давления.

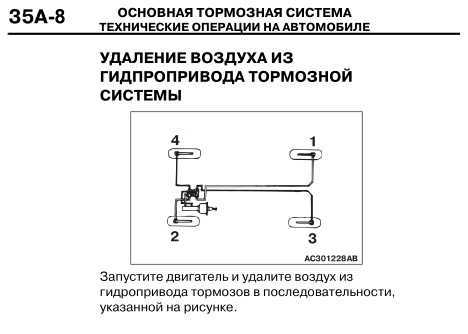

Мы надуваем цилиндры передних колес в следующем порядке: справа внизу; право; Нижняя левая; верхний левый.
Если в системе остался воздух, при нажатии педали тормоза
его эластичность будет ощущаться. В этом случае повторяйте прокачку, пока педаль не станет жесткой. Если даже при длительном удалении воздуха пузырьки продолжают выходить из шланга, проверьте герметичность соединений, трубопроводов, шлангов, главного и рабочего цилиндров. Затяните протекающие соединения и дефектные уплотнения и манжеты главного цилиндра заменить. Как заводить механический спидометр? Подобные устройства встречаются на более старых автомобилях, таких как семейство ВАЗ или УАЗ в первые годы производства. Как заменить ремень ГРМ на Рено Логан. Как заменить автомобиль на двигателях 1.4 и 1.6 с 8 клапанами, когда ремонтировать и как. Рабочие цилиндры заменены на полные. После прокачки долейте свежую рекомендуемую тормозную жидкость в бак до отметки MAX и установите крышку бака с аварийным датчиком.падение уровня. При замене тормозная жидкость кровотечение следует продолжать до тех пор, пока свежая тормозная жидкость (она не станет светлее) начнет выходить из выпускных клапанов во всех рабочих цилиндрах.
Регулировка тормозов уаз буханка. Неисправности тормозов и методы их устранения
Если у УАЗ «буханка» сравниваются схема переднего тормоза и схема заднего тормоза, то легко понять, что они одинаковые, за одним исключением. Задние тормозные колодки работают от одного цилиндра, а передние — от двух. Это объясняется тем, что передней оси требуется более работоспособная система тормозов в связи с большей нагрузкой во время торможения.
Все эти элементы объединяются в одну конструкцию еще при отливке обода. При этом к барабанам обеспечивается удобный доступ, так как они съемные. Благодаря этому их очищение и проверка не вызовут серьезных осложнений, поскольку нет необходимости в снятии ступиц, а соответственно, не будет нарушена регулировка ступичных подшипников.
Знаменитый УАЗ-452, именуемый в народе «буханкой», уже давно зарекомендовал себя как автомобиль надежный и неприхотливый. Тем не менее, всякое транспортное средство рано или поздно требует обслуживания, замены некоторых деталей и т.п. Конечно, можно просто отвезти свою машину на СТО, заплатить определенную сумму денежных средств и не беспокоиться ни о чем.
Не доливайте в главный тормозной цилиндр жидкость, собираемую в стеклянный сосуд при прокачке. Если тормозная жидкость в системе грязная, слейте ее и заполните систему свежей жидкостью. Не нажимайте на педаль при снятом тормозном барабане, так как под давлением в гидроприводе поршни будут выжаты из колесных цилиндров и жидкость вытечет наружу.
УАЗ 3741 или 452, называемый народом «буханка», является самым знаменитым творением Ульяновского авто запомнилась как надежный автомобиль скорой помощи, аварийной газовой службы, полиции, водоканала. У нее множество положительных качеств. Она неприхотлива в обслуживании, обладает отличной проходимостью и выносливостью.
В верхней части тормозного щита крепится разжимный механизм, а в нижней — регулировочный. Обе колодки тормоза одинаковые.
Когда процесс окончен, а жидкость продолжает пузыриться, проверяют уплотнения сочленений, патрубков, цилиндров (основного и рабочего). Контролируют резьбовые затяжки, меняют уплотнители, прокладки, кольца, манжеты цилиндра. Что касается замены рабочих цилиндров, процесс замены происходит в комплексе.
Тормозная система УАЗ: особенности устройства
Прежде чем браться за ремонт тормозной системы, нужно определить, какой именно ее части требуется замена или реставрация и в каких вмешательствах нуждается весь механизм. Если при торможении слышится скрип, значит, самое время менять тормозные колодки. Эта деталь нуждается в замене чаще остальных.
По окончанию действий налейте жидкость тормоза до о, зафиксируйте пробку ёмкости с измерителем, контролирующим снижение уровня. Жидкость меняют до того момента, когда новая, светлая консистенция не заменит старую, тёмную материю. Основными компонентами его являются: поршни, приводящие в действие контуры передних и задних тормозов, возвратные пружины и уплотнительные кольца. Главный тормозной цилиндр работает в паре с вакуумным усилителем.
Трубопроводы, внутренняя часть главного цилиндра, а также всех колесных цилиндров содержат тормозную жидкость.
При отпущенной педали тóрмоза одно из колес притормаживает
На подозрении следующие причины: заклинивание поршня колесного цилиндра, разбухание тормозных манжет, деформация тормозной трубки, заедание колодок из-за загрязнения направляющей, отслоение накладки тормозной колодки барабанного тóрмоза. Бывает, что ослабла или сломалась стяжная пружина колодок барабанного тормоза, перетянут стояночный тормоз, трос заклинен в оболочке.
- Знаете ли вы, с каким неисправностями можно ездить, а с какими — нет? Пройдите тест и проверьте уровень своего водительского мастерства.
- Чтобы увеличить ресурс автомобиля, пользуйтесь присадками от SUPROTEC. Оригинальную продукцию SUPROTEC можно приобрести в .
Как прокачать тормоза на уаз 31519
Поршни и уплотнительные манжеты колесных цилиндров передних и задних тормозов УАЗ-469 одинаковые. Все колодки передних тормозов УАЗ-469 и передние колодки задних тормозов взаимозаменяемы. Тормозные барабаны одинаковые на всех колесах — съемные со ступиц.
Принцип для самостоятельной прокачки подойдёт для всех УАЗ-иков даже с АБС. Однако, чтобы правильно прокачать, нужно будет учитывать для каждой системы АБС принцип её работы и очерёдность с колёсами.
В переводе с тюркского языка тормоз (turmaz) означает подкладку под колеса арбы. Мы уже прошли по эволюционной линейке развития транспорта, и в современном автомобиле тормозная система не ограничивается одной только подкладкой под колёса авто.
18.2 Прокачка тормозов
Прокачка тормозов необходима при замене тормозной жидкости, а также для удаления воздуха, попавшего в гидропривод при ремонте или замене отдельных узлов тормозной системы.
Работу выполняем вдвоем с помощником иа смотровой канаве или подъемнике. Воздух удаляем сначала из одного контура системы (передний правый — задний левый цилиндры), потом из другого.
Снимаем защитные колпачки со штуцеров прокачки всех рабочих тормозных цилиндров.
Если штуцер не удается отвернуть, перед прокачкой его можно предварительно стронуть шестигранным накидным ключом «на 8» или высокой головкой той же размерности.

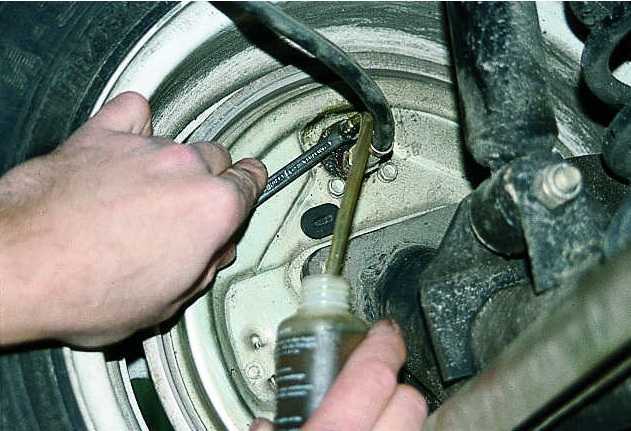

Надеваем на штуцер тормозного цилиндра левого заднего колеса прозрачный шланг и опускаем его свободный конец в сосуд с тормозной жидкостью.
Помощник нажимает на педаль тормоза три-четыре раза с интервалом одна-две секунды и удерживает педаль нажатой.
Ключом «на 8» отворачиваем на 1/2-3/4 оборота штуцер прокачки.
При нажатии педали часть тормозной жидкости и воздух вытесняются в сосуд, а педаль опускается до пола. Пузырьки воздуха хорошо видны в прозрачном шланге или в сосуде с жидкостью. Заворачиваем штуцер прокачки и продолжаем прокачку до тех пор, пока выход пузырьков воздуха не прекратится.
При удалении воздуха из системы следим за уровнем жидкости в бачке главного тормозного цилиндра, при необходимости доливая ее.
Прокачиваем другой цилиндр того же контура — передний правый.
Аналогично прокачиваем второй контур тормозной системы.
По мере удаления воздуха из системы тормозная педаль должна становиться «жесткой», т.е. при нажатии проходить не более половины расстояния до пола.
После полного удаления воздуха из тормозной системы при включении зажигания обычно загорается контрольная лампа сигнализации аварийного состояния тормозной системы, указывая на то, что поршни сигнального устройства находятся не в среднем положении. Чтобы сместить поршни и тем самым погасить контрольную лампу, необходимо создать давление в тормозной системе (помощник должен плавно, но сильно нажимать на педаль тормоза, следя за контрольной лампой при включенном зажигании). В это время слегка ослабляем затяжку одного из штуцеров тормозных трубок на главном цилиндре, разгерметизировав контур тормозной системы. Если лампа погасла, немедленно заворачиваем штуцер. Если лампа не погасла, а педаль тормоза медленно опустилась до пола, то, удерживая педаль нажатой, заворачиваем штуцер данного контура и повторяем операцию с другим.
Отрегулировать сигнальное устройство можно и другим способом. Отворачиваем выключатель контрольной лампы сигнализации аварийного состояния тормозной системы и вставляем в открывшееся отверстие стержень (см. «Снятие сигнального устройства» ). Пока помощник нажимает на педаль тормоза, разгерметизируем один из контуров тормозной системы и следим за ходом стержня, упираясь им в шарик. Если шарик вошел в проточку поршня, следует, удерживая педаль нажатой, завернуть ослабленный штуцер. Если шарик в проточку не вошел, повторяем операцию со вторым контуром.
Источник статьи: http://automn.ru/uaz-3151/uaz-44692-10.m_id-6332.m_id2-6342.html
Обслуживание и ремонт тормозной системы
Тормозная система УАЗ-452 включает элементы гидравлики и механики. Первым признаком неисправности является «провал» педали сцепления — давление в системе ниже нормы.
Причина проблемы может быть разная:
- в контур попал воздух;
- нарушена целостность и герметичность трубопровода;
- не долита вовремя жидкость;
- выход из строя механизмов контура.
Как прокачать тормоза
После того как пропали тормоза, вне зависимости от выполненных работ, прокачка тормозов УАЗа — необходимое действие.
Предварительно очищают клапаны на всех четырех колесах от грязи. Одновременно можно проверить состояние трубок, шлангов и соединений на предмет механических повреждений и утечек. Для этого производятся следующие действия:
- Доливают в бачок до о или чуть больше тормозную жидкость. Уровень нужно контролировать на протяжении всей работы, иначе в систему вновь попадет воздух.
- Для клапанов требуется подобрать подходящую по диаметру пластмассовую или резиновую трубку, длина которой должна позволить опустить второй конец в емкость с тормозной жидкостью. Конструкция служит односторонним барьером между контуром и атмосферой.
- Тормоза не прокачиваются в одиночку, нужен помощник. Один человек располагается в кабине и, по команде несколько раз резко нажав на педаль, удерживает ее в нажатом до упора положении; второй под автомобилем в этот момент отпускает клапан с помощью ключа на 11 так, чтобы вышел воздух. Когда прекратятся пузырьки или педаль упрется в пол, закрывает клапан. Процедура повторяется на всех колесах, начиная с заднего правого, пока из системы не выйдет весь воздух и ход рычага под ногой не станет естественным для правильно работающей машины.
Как развести колодки
Возможен случай, когда тормоза прокачаны, но при резком нажатии на рычаг автомобиль не идет юзом, усилия как будто не хватает.
Если выставить машину на домкраты и крутануть колесо, оно должно вращаться свободно. В ситуации, когда оно крутится туго, слышен скрежет, скорее всего, требуется развести колодки. Делается это так:
- С обратной стороны тормозного барабана нужно найти гайку с винтовым фиксатором и открутить на 0,5-1 оборот.
- Крутанув колесо, закручивать гайку, пока оно не остановится. После этого понемногу ослаблять, до тех пор, пока вращение не станет бесшумным и легким.
- Зафиксировать положение и повторить операцию на остальных колесах.
Замена колодок
Фрикционные накладки изнашиваются — становятся тонкими, на них появляются сколы и борозды, поэтому периодически нужна замена тормозных колодок УАЗа.
После того как колесо машины снято, процедура замены колодок на тормозных механизмах УАЗика выглядит так:
- отворачивают тормозной барабан;
- убрав защитный колпачок, разводят колодки и достают стяжную пружину;
- нажатием и поворотом на 90º извлекают верхнюю чашку и вынимают прижимную пружину и ее стержень;
- достают опорный палец, втулку и снимают колодку.
На некоторых моделях передние колодки длиннее задних.
Как подтянуть «ручник»
Регулировка ручного тормоза УАЗа производится в следующем порядке:
- Заднее колесо автомобиля вывешиваем.
- Рычаг переключения передач устанавливаем в нейтральное положение.
- «Ручник» полностью опускаем.
- Винт для регулировки закручиваем так, чтобы барабан перестал поворачиваться свободно от руки.
- Отпускаем до начала легкого вращения барабана, вывернув винт на ½ оборота. Пробуем рычаг — должно быть 5-7 щелчков.
- Переходим к приводу, откручиваем, вынимаем шплинт.
- Крутим вилку, подтягиваем трос, совмещаем и вставляем шплинт.
Затяните ручник и попробуйте — на уклоне в 20-30º автомобиль должен стоять.
Замена и ремонт главного тормозного цилиндра
Перед ремонтом ГТЦ нужно откачать жидкость из обоих бачков, которые расположены на нем. Это можно сделать 20-кубовым шприцем. С помощью отвертки откручиваем емкости и убираем.
Ключом на 17 отворачиваем патрубки, при этом обязательно придерживаем вторым ключом (12) гайки на трубках. Усилий не прикладывать, так как медь легко трескается.
Смотрите » Какие особенности КПП на автомобиле УАЗ
После этого снимаем и чистим сигнальное устройство. Отсоединяем цилиндр от вакуума, вынимаем стопорную шайбу с одной стороны и откручиваем торцевую гайку с другой. Достаем внутренности ГТЦ. Осматриваем внутреннюю поверхность на предмет царапин. Меняем ремкомплект и собираем в обратной последовательности.
Если проверка работоспособности показала, что устройство легче заменить, то снимаем старое, не разбирая, устанавливаем купленное. Заливаем жидкость и прокачиваем систему. Перед установкой можно предварительно заправить бачки и вручную «погонять» поршень.
Прокачка и замена тормозной жидкости в гидравлическом приводе рабочих тормозов УАЗ-3741, УАЗ-3962, УАЗ-3909, УАЗ-2206, УАЗ-3303
Прокачка рабочих тормозов производится с целью удаления воздуха из герметичного гидравлического привода рабочей тормозной системы.
Она может понадобится в случае увеличения рабочего хода или появления мягкости педали тормоза, изменений в худшую сторону при работе тормозной системы, например после ремонта или замены отдельных ее узлов.
Для обеспечения безотказной работы рабочих тормозов автомобилей УАЗ-3741, УАЗ-3962, УАЗ-3909, УАЗ-2206, УАЗ-3303, полную замену тормозной жидкости в гидравлическом приводе рабочей тормозной системы рекомендуется производить один раз в два года. В гидроприводе тормозов используется тормозная жидкость класса DOT 4.

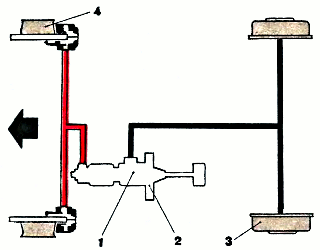

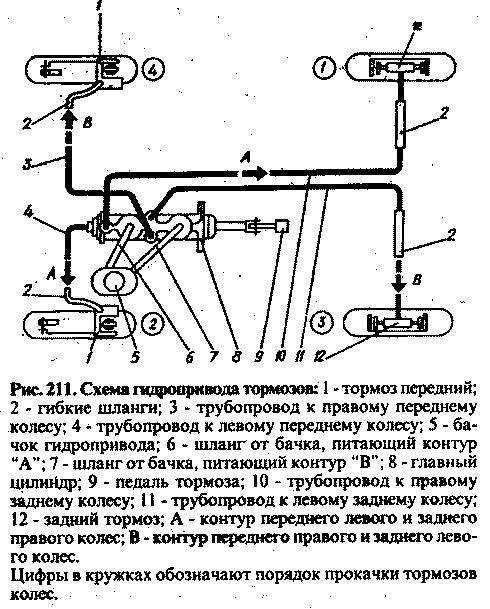

Прокачка гидравлического привода рабочей тормозной системы производится с напарником, в следующей последовательности :
1. Проверить герметичность всех соединений гидравлического привода рабочих тормозов и состояние гибких резиновых шлангов.2. Снять облицовку радиатора, отвернуть крышку бачка главного цилиндра тормозов, проверить наличие тормозной жидкости и при необходимости долить до уровня.
3. Снять с перепускного клапана правого заднего колесного тормозного цилиндра колпачок и надеть на клапан резиновый шланг длиной около 400 мм. Другой конец этого шланга опустить в прозрачный сосуд емкостью не менее 0,5 литра, заполненный наполовину тормозной жидкостью.
4. Отвернуть на 1/2 — 3/4 оборота перепускной клапан, после чего несколько раз нажать педаль тормоза. Нажимать быстро, отпускать медленно.
Жидкость под давлением поршня главного цилиндра будет заполнять трубопровод и вытеснять из него воздух.
Прокачка жидкости через главный цилиндр производится до тех пор, пока не прекратится выделение пузырьков воздуха из шланга, опущенного в сосуд с тормозной жидкостью.
Во время прокачки необходимо доливать свежую тормозную жидкость в бачок главного цилиндра, не допуская обнажения дна, так как при этом в гидропривод тормозов вновь попадет воздух. В течение всей операции конец шланга надо держать погруженным в жидкость. Если из трубки не выходит ни жидкость, ни воздух, следовательно, засорена трубка или закрыт клапан.
Затем поочередно прокачать полости левого колесного цилиндра задних тормозов, переднего контура регулятора давления, правого и левого колесных цилиндров передних тормозов, сначала нижнего, затем верхнего.
7. После прокачки всех тормозных цилиндров и регулятора давления долить в бачок главного цилиндра тормозную жидкость до уровня и завернуть крышку бачка.
После прокачки необходимо проверить работу тормозов при движении автомобиля. При правильной регулировке рабочих тормозов, их привода и если прокачка выполнена правильно, полное торможение должно происходить в пределах 1/2 — 2/3 хода педали тормоза.
Не рекомендуется доливать в бачок главного цилиндра тормозную жидкость, собираемую в сосуд при прокачке. Если снят хотя бы один барабан, не желательно нажимать на педаль тормоза, так как жидкость под давлением выдавит поршни из колесных цилиндров и вытечет.
Полную замену тормозной жидкости в гидравлическом приводе рабочей тормозной системы следует производить по тем же правилам, что и при прокачке, за тем исключением, что сначала желательно откачать старую жидкость из бачка главного тормозного цилиндра, и прекращать прокачку колесных тормозных цилиндров только после появления из шланга свежей тормозной жидкости.
Увеличенный ход педали тормоза, педаль проваливается
— Увеличенные зазоры между тормозными колодками и барабанами.— Попадание воздуха в тормозную систему из-за отсутствия жидкости в бачке главного цилиндра, течи тормозной жидкости в соединениях трубопроводов, цилиндрах, разрушения трубопроводов, шлангов и тому подобное.
Не растормаживание, заедание рабочих тормозов
— Отсутствует свободный ход педали тормоза.— Засорение компенсационных отверстий главного тормозного цилиндра.
— Заедание поршней главного или колесных цилиндров из-за загрязнения или коррозии в результате длительной эксплуатации автомобиля без замены тормозной жидкости или при разрушении защитных колпаков, набухания уплотнительных колец и манжет в результате попадания масла или какой-либо другой жидкости нефтяного происхождения, или по другим причинам.
— Поломка оттяжной пружины педали тормоза.

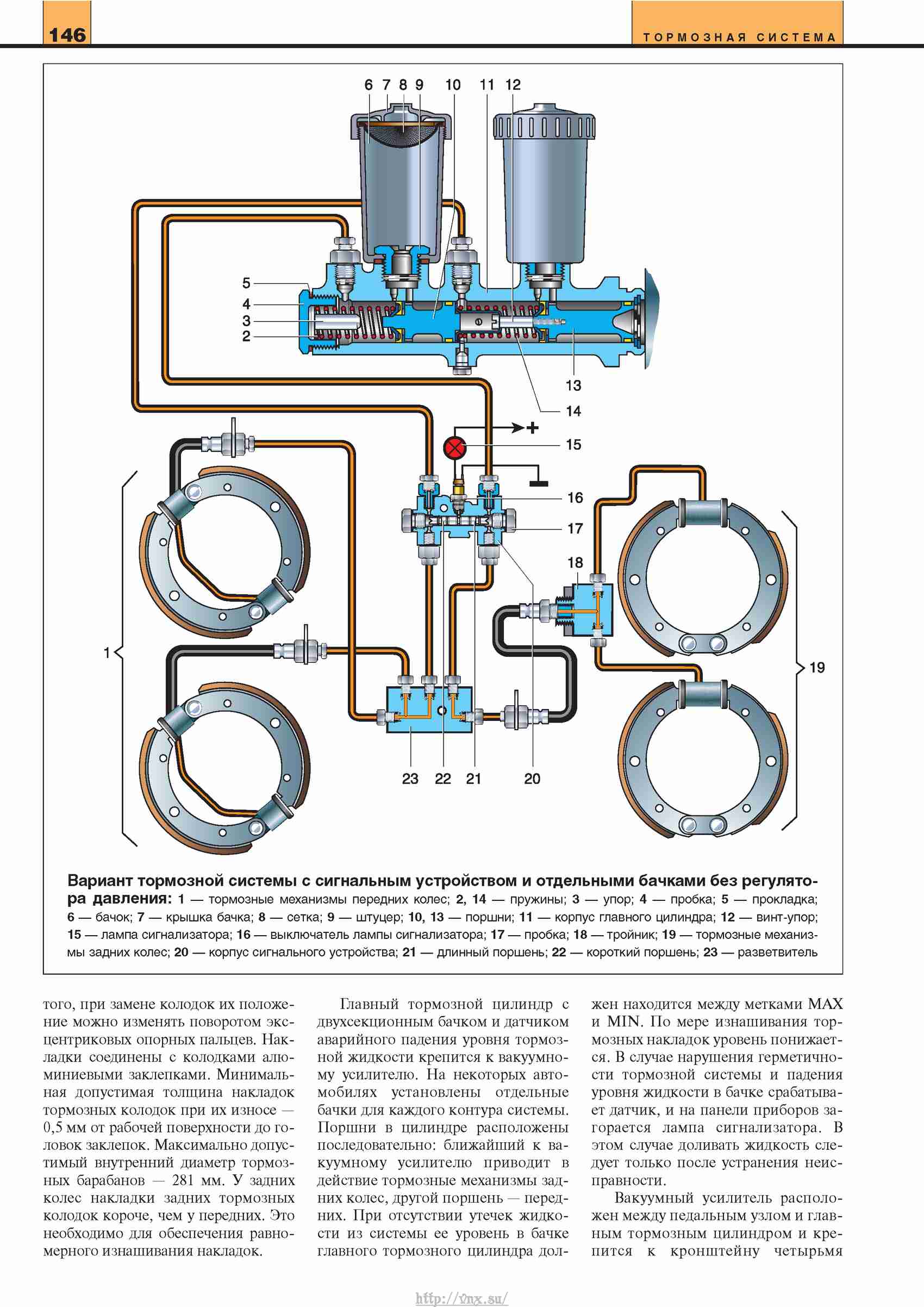

Передние и задние рабочие тормоза УАЗ-31512, УАЗ-3741, устройство
Автомобили капотной компоновки семейства УАЗ-3151 и автомобили вагонной компоновки семейства УАЗ-3741 оснащены рабочей и стояночной тормозными системами. Рабочая тормозная система имеет барабанные тормоза на передних и задних колесах, с двумя раздельными, на передние и задние колеса, ветвями гидравлического привода от двухкамерного главного цилиндра.
Рабочая тормозная система оборудована сигнальным устройством информирующем о неисправности одной из ветвей гидравлического привода, и вакуумным усилителем, которые устанавливается на все автомобили УАЗ, кроме грузового автомобиля УАЗ-3303.
Передние рабочие тормоза УАЗ-31512 и УАЗ-3741, общее устройство.
Передние тормоза имеют по два колесных цилиндра, каждый из которых действует на одну колодку. Внутри каждого колесного цилиндра находятся поршень с двумя резиновыми уплотнительными кольцами и пружина, которая прижимает поршень колесного цилиндра к упорному концу ребра колодки.
Колесный цилиндр имеет два отверстия : одно отверстие служит для подвода тормозной жидкости из системы привода, другое — для выпуска воздуха при прокачке системы. Отверстие для выпуска воздуха закрыто перепускным клапаном, который в завернутом положении обеспечивает герметичность системы.
Для предохранения от засорения отверстие клапана закрыто резиновым защитным колпачком. Внутренние полости колесных цилиндров защищены от влаги, пыли и грязи резиновыми колпаками.
На опорных пальцах выполнены эксцентрики, на которые установлены латунные опорные втулки колодок. Поворотом опорных пальцев с эксцентриками можно смещать опорные концы колодок относительно тормозного шита. Регулируют тормоза при помощи опорных пальцев при их сборке на заводе или при ремонте тормозов с заменой колодок или накладок.
При установке новых колодок и не изношенного тормозного барабана метки на опорных пальцах, керны на наружных торцах, должны быть расположены в сторону установленного на опорном пальце цилиндра, или с отклонением от этого положения в ту или другую стороны до 50 градусов.
Фрикционные накладки крепятся к ободу колодок алюминиевыми заклепками, утопленными в тело накладки. Колодки внутренней поверхностью своих ободов опираются на регулировочные эксцентрики, шестигранные головки которых выведены на наружную сторону щита. Колодки прижимаются к эксцентрикам стяжными пружинами.
От бокового смещения колодки удерживаются торцами болтов регулировочных эксцентриков и пружинами, установленными в средней части колодки. При помощи эксцентриков устанавливается необходимый зазор между колодками и барабаном. Эксцентрики от самопроизвольного проворачивания удерживаются пружинами.
Отличия в передних тормозах автомобилей УАЗ разных моделей.
Передние тормоза на всех автомобилях УАЗ, кроме УАЗ-3151, одинаковые. Тормоза у автомобиля УАЗ-3151 отличаются от передних тормозов других автомобилей УАЗ тормозными щитами, положением колесных цилиндров и соединительными трубками цилиндров.
Тормозной щит автомобиля УАЗ-3151 крепится вместе с цапфой к крышке бортовой передачи, а у все остальных автомобилей УАЗ — непосредственно к цапфе поворотного кулака.
Задние рабочие тормоза УАЗ-31512 и УАЗ-3741, общее устройство.
Задние рабочие тормоза имеют по одному колесному цилиндру, установленному в верхней части тормозного щита и действующему на обе колодки. В нижней части щита установлены опорные пальцы колодок. Чтобы обеспечить одинаковый износ накладок передней и задней колодок, накладка задней колодки короче, чем передней.
Опорные пальцы, латунные втулки, регулировочные эксцентрики, пружины, поршни, уплотнительные кольца и другие детали цилиндра на автомобилях без вакуумного усилителя такие же, как и у переднего тормоза. На автомобилях с вакуумным усилителем диаметры задних тормозных цилиндров равны 25 мм, передних — 32 мм.
При установке новых колодок и не изношенного тормозного барабана метки на опорных пальцах должны быть направлены друг к другу или с отклонением от этого положения в ту или другую сторону до 50 градусов.
Тормоза задних колес автомобилей УАЗ-3151 отличаются от тормозов задних колес других автомобилей УАЗ только тормозными щитами и их креплением вместе с цапфой к крышке бортовой передачи.
Тормозные барабаны.
Тормозные барабаны одинаковые на всех колесах автомобилей УАЗ. Барабан крепится к ступице тремя винтами, неравномерно расположенными по окружности, в определенном положении, при котором обрабатывается в сборе со ступицей. Переставлять тормозные барабаны с одной ступицы на другую не рекомендуется, так как это приведет к увеличению биения рабочих поверхностей барабана относительно накладок тормоза.
Виды колодок
Колодки различаются на клееные и клёпаные. На более новых моделях на переднюю ось ставят дисковые тормоза. Они более эффективны, но здесь будет рассмотрено их замена на барабанных тормозах.
У клёпаных накладки из фрикционного материала крепится к корпусу с помощью заклёпок, а во втором варианте – приклеивается. Большее доверие у водителей всё-таки имеют клёпаные. У клееных, «нарвавшись» на подделку, может при нагреве или намокании отклеиться накладка. Что иногда приводит к заклиниванию колеса и созданию аварийной ситуации.
Передние и задние колодки устанавливаемые спереди имеют артикул и каталожный номер – 469-3501090, 3151-3501090. Задняя – короче и имеет номер 3151-3502091. Производителей много, но я предпочитал «Expert».
Замена тормозов УАЗ 469 | тормоза уаз 469, 31512, 31514, 31519
Задача: заменить барабанные тормоза на дисковые на УАЗ 469 и устранить писк при торможении.
Ход работ по замене тормозов на уаз 469
Подготовка суппортов к установке
Зачистил, покрасил термокраской, поставил новый ремкомплект.
сохнут быстро, но по инструкции надо нагреть для полного эффекта
Процесс по сложности на «3» если хорошо перед этим подготовиться и как всегда без болгарки не обойдется.
Снимаем все лишнее
Первой становиться план-шайба (заднюю стенку смазал герметиком)
Внутрь цапфы укладываем специальное кольцо
Надеваем цапфу
Прикручиваем маслоотражатель
Меняем военную ступицу, перепрессовывая подшипники и устанавливая Кортековский сальник
маркировка сальника
Далее диск от 3160
Далее ставим скобу и начинаем примерять суппорт. То, что он не подойдет — это факт. Снимать придется как с самого суппорта, так и с бортовой передачи.
Добиваемся свободного хода суппорта
На волговский шланг делаем переходник под УАЗовский или ВАЗ 21021
Зажимаем ступичные гайки и ставим муфту
Колея немного
Результат: дисковые тормоза на УАЗ 469 установлены.
