Тормозная система уаз "буханка": характеристика, ремонт

Прокачка тормозов УАЗ-3151

Заполнение гидропривода производите только специальной тормозной жидкостью согласно указаниям таблицы смазывания в следующем порядке:

1. Проверьте герметичность всех соединений гидропривода и состояние гибких шлангов.

2. Поднимите капот (снимите облицовку радиатора на автомобиле семейства УАЗ–3741) и отверните крышки бачков главного цилиндра. Заполните бачки тормозной жидкостью.

Рис 1. Привод рабочей тормозной системы УАЗ-3151

3. Снимите с перепускного клапана тормозного цилиндра правого заднего тормозного механизма резиновый колпачок и наденьте на клапан резиновый шланг длиной около 400 мм. Другой конец шланга опустите в стеклянный сосуд емкостью не менее 0,5 л, заполненный тормозной жидкостью (рис. 2).

4. Отверните на ½ – ¾ оборота перепускной клапан, после чего несколько раз нажмите на педаль. Нажимайте на педаль быстро, отпускайте медленно. Жидкость под давлением поршня главного тормозного цилиндра будет заполнять гидропривод и вытеснять воздух. Прокачку производите до тех пор, пока не прекратится выделение пузырьков воздуха из шланга, опущенного в сосуд с тормозной жидкостью. Во время прокачки доливайте тормозную жидкость в бачки главного тормозного цилиндра, не допуская обнажения их дна, чтобы в систему вновь не попадал воздух. В течение всей операции по заполнению конец шланга держите погруженным в жидкость.

Рис 3. Привод рабочей тормозной системы УАЗ-3741

5. Плотно заверните при нажатой педали перепускной клапан колесного цилиндра, снимите шланг и наденьте колпачок. Прокачку гидропривода производите не только при заполнении его жидкостью, но и в случае разгерметизации гидропривода рабочего цилиндра задних тормозных механизмов

6. Произведите прокачку тормозного цилиндра заднего левого тормозного механизма, затем регулятора давления и тормозных цилиндров передних тормозных механизмов. На тормозных механизмах передних колес прокачивается сначала нижний, а затем верхний цилиндр.

7. Выключите сигнальное устройство, для чего сделайте следующее:

– отверните перепускной клапан правого или левого рабочего цилиндра задних тормозных механизмов;

– плавно нажмите на педаль до выключения сигнальной лампы на панели приборов; если сигнальная лампа мигнет, то это будет означать, что поршни сигнализатора прошли нейтральное положение, и поэтому операцию надо повторить сначала, но только отворачивая перепускной клапан переднего колеса;

– заверните клапан при нажатой педали.

После прокачки всех тормозных механизмов долейте жидкость в бачки главного тормозного цилиндра до уровня на 15–20 мм ниже верхних кромок наливных отверстий. Плотно заверните крышки.

Не доливайте в главный тормозной цилиндр жидкость, собираемую в стеклянный сосуд при прокачке. Если тормозная жидкость в системе грязная, слейте ее и заполните систему свежей жидкостью. Не нажимайте на педаль при снятом тормозном барабане, так как под давлением в гидроприводе поршни будут выжаты из колесных цилиндров и жидкость вытечет наружу. После заполнения системы жидкостью проверьте автомобиль на торможение. При правильной регулировке рабочих тормозных механизмов и правильно выполненной прокачке гидропривода полное торможение должно происходить в пределах ½ – 2/3 хода педали, после чего нога должна ощущать «жесткую» педаль.

autoruk.ru

Основная информация

Тормозная система руководит скоростью авто, его остановкой, а также удержанием ее в одном расположении при помощи силы торможения, которая возникает между дорогой и машинными колесами. Сила остановки может возникать при помощи автомобильного двигателя, механизма остановки колес авто, электронного или гидравлического замедляющего тормоза, который находится в трансмиссии. На автомобиль УАЗ 469 устанавливают сразу два типа систем торможения, таких как:

Рабочая тормозная система. Этот тип системы применяется на любой скорости машины для полной остановки или же снижения скорости. Причем она начинает функционировать сразу же после нажатия на педаль тормоза. Этот тип считается самым эффективным по сравнению с остальными типами.
Стояночная тормозная система. Является необходимой для удержания машины на протяжении определенного времени на месте. То есть, благодаря ей полностью исключается вероятность передвижения авто без ведома водителя.

В комплект с системой торможения для авто УАЗ 469 входят:

Трубки;
Педаль торможения;
Привод педали торможения;
Задние барабанные тормоза;
Передние дисковые тормоза;
Регулятор;
Главный цилиндр;
Вакуумный усилитель тормозов.

Теперь давайте рассмотрим несколько особенностей системы торможения для автомобиля марки УАЗ 469:

Задние барабанные тормоза имеют недостаточно качественную конструкцию, по сравнению с дисковыми.
После проведения обкатки автомобиля марки УАЗ 469, довольно часто меняется состояние системы торможения и чаще всего в худшую сторону.
Качество деталей оставляет желать лучшего, поэтому большинство автолюбителей не ждут возникновения каких-либо поломок и заменяют некоторые комплектующие системы торможения.
Стандартные настройки системы торможения на авто марки УАЗ 469, как правило, являются недостаточными.

Неисправности механизма торможения

Главной задачей проведения диагностики авто считается обнаружение неисправности механизма торможения УАЗ 469, а также их устранение при минимальном использовании денежных средств. Кроме того, своевременное обнаружение неисправностей системы торможения позволит вам избежать больших денежных трат, потому как вы сможете предотвратить поломку. В специализированных центрах диагностика проводится на специальном стенде, но вы и сами можете ее провести в домашних условиях. Для определения неисправности нужно внимательно относиться к своему транспортному средству. Итак, рассмотрим основные неисправности механизма торможения УАЗ 469?

Не до конца заполняются баллоны на прицепе. Чаще всего такая неисправность возникает из-за поломки узлов руководства тормозами прицепа.
Не до конца заполняются баллоны с воздухом 1 и 2 контуров. Причина может заключаться в засорении трубопроводов и тройного клапана, а также отсутствии зазора в тройном защитном клапане.
Не до конца заполняются баллоны с воздухом 3 и 4 контуров. Это может быть связано с засорением трубопровода или же повреждением двойного защитного клапана.
Попадание масла в пневматические системы. В таком случае нужно будет проверить кольца поршня, а также цилиндры компрессора.
Медленно заполняются воздушные баллоны. В основном причина такой неисправности возникает из-за образования различных трещин и повреждений баллона.
Очень высокое или слишком маленькое давление в баллонах с воздухом 1 и 2 контуров. В таком случае нужно провести регулировку регулятора давления, а также проверить функционирование двухстрелочного манометра.
Неисправны запасные и стояночные тормоза. Причина неисправности может заключаться в поломке ускорительного клапана, крана аварийного растормаживания, большой ход штоков камер или неправильно установленный привод регулятора крана тормоза.
Не работает педаль тормоза. Причиной может быть плохо отрегулированный кран тормоза, поломка клапана, ограничивающего давление, или тормозного крана, неправильно установлен привод регулятора крана торможения, а также большой ход штоков камер торможения.
Невозможно торможение. Такая поломка может быть связана с неисправностью пневматического крана, с поломкой заслонок или электромагнитного клапана.
Машина не снимается с запасного или стояночного тормоза. Такая неисправность может быть связана с утечкой воздуха из третьего контура, поломкой упорного подшипника энерго-аккумулятора, а также поломка атмосферного вывода ускорительного клапана.

Рулевое управление

На машинах встречается рулевое управление как с гидроусилителем, так и без, а также рулевые колонки с карданом и без него.

Регулировка рулевой колонки

Регулировка рулевого редуктора, чтобы убрать люфт руля, происходит так:

Выставляют колеса прямо и отсоединяют от сошки рулевую тягу.
Устраняют зазор между червяком и роликом с помощью регулировочного винта.
Возвращают на место стопорную шайбу и заворачивают винт так, чтобы шайба и штифт совпали.
Собирают конструкцию и проверяют регулируемую рулевую колонку.

Если не удается добиться нормальной работы регулировочными способами, необходим ремонт рулевой колонки УАЗ.

Владельцы машин иногда устанавливают тюнинговые амортизаторы руля. Это улучшает управляемость, устойчивость на дороге автомобиля.

Как снять руль

Снять руль на Буханке — сложная задача. В большинстве случаев помогает специальный трехлапый съемник. Возможно, понадобится несколько ударов молотком по рулю. Желательно предварительно смочить соединение керосином или ВД-40.

Рабочая тормозная система УАЗ Буханка

Схема рабочей тормозной системы

Изчить как устроена тормозная система УАЗ Буханка схема позволяет более наглядно.

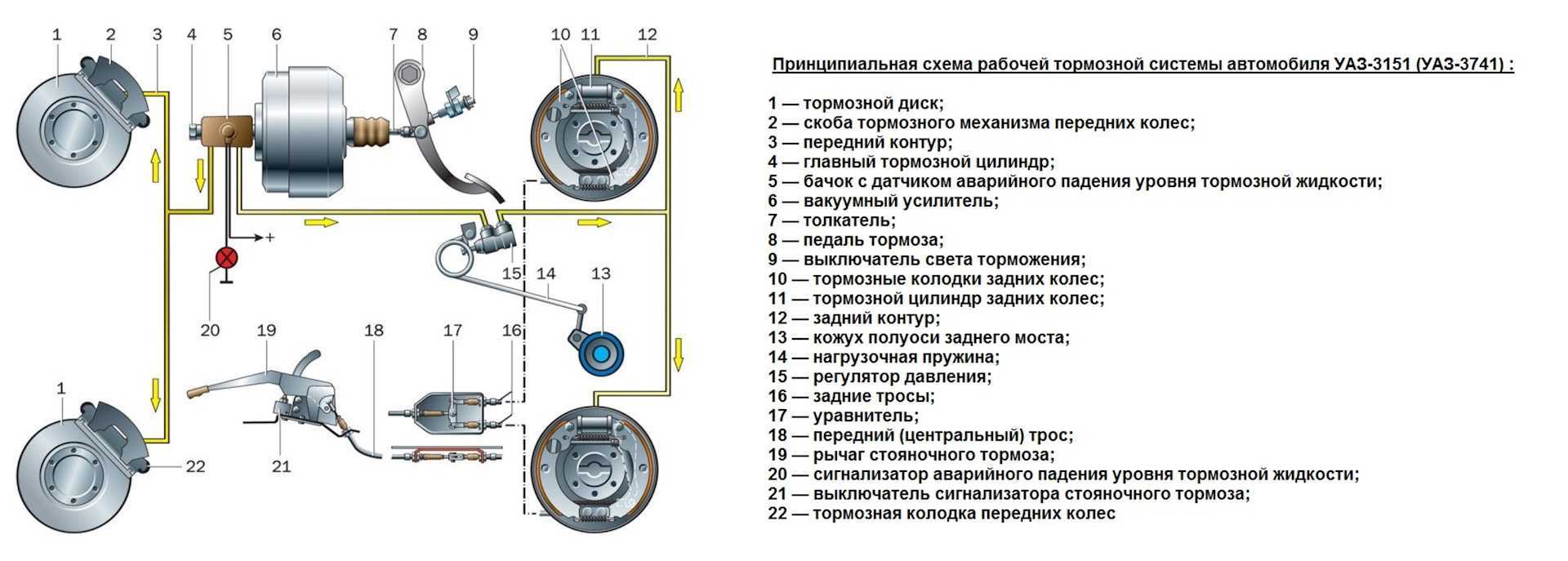

Рис.1 Схема рабочей тормозной системы УАЗ Буханка: 1 – диск тормоза; 2 – скоба тормозного механизма колес спереди; 3 – контур передней части; 4 – главный тормозной цилиндр; 5 – бачок, оснащенный датчиком движения тормозной жидкости до аварийного уровня; 6 – усилитель с вакуумом; 7 – толкатель; 8 – педаль тормоза; 9 – выключатель света при торможении; 10 – задние тормозные колодки колес; 11 – задний цилиндр торможения колес; 12 – контур задней части; 13 – кожух полуоси моста сзади; 14 – нагрузочная пружина; 15 – регулятор давления; 16 – тросы задней части; 17 – уравнитель; 18 – центральный трос; 19 – рычаг стояночного тормоза; 20 – сигнализатор движения тормозной жидкости до аварийного уровня; 21 – выключатель сигнализатора стояночного тормоза; 22 – передняя тормозная колодка колес.

Гидропривод рабочей тормозной системы

Гидропривод рабочей тормозной системы УАЗ с 1985 года стал выпускаться с двумя отдельными ветвями, одна из которых протянута к тормозным механизмам передних колес, а вторая тянется к тормозным механизмам колес сзади. Конструкция привода включает в себя:

главный тормозной цилиндр;
тормозная педаль, которая соединена с цилиндром через его поршень;
колесные цилиндры тормозных механизмов колес, как в передней, так и задней части автомобиля;
трубопроводы и шланги, которые объединяют все цилиндры;
педаль управления и усилители приводного усилия.

Трубопроводы, внутренняя часть главного цилиндра, а также всех колесных цилиндров содержат тормозную жидкость.

Принцип работы тормозной системы УАЗ

При нажатии на педаль тормозная система срабатывает в следующей последовательности:

поршень главного цилиндра перемещает жидкость в трубопроводы и колесные цилиндры;
в колесных цилиндрах тормозная жидкость вызывает передвижение всех поршней, в результате чего колодки тормозных механизмов приближаются к барабанам;
когда расстояния между колодками и барабанами не останется, выпуск жидкости из главного тормозного цилиндра прекратится;
при более сильном нажатии на педаль, в приводе поднимается давление жидкости и стартует торможение всех колес в один момент.

Это говорит о том, что одновременное срабатывание всех тормозов и регулярное соотношение между силой на тормозной педали и приводными силами тормозов создается благодаря системе функционирования гидропривода.

При ослаблении педали тормоза она за счет функционирования возвратной пружины возвращается в первоначальное положение. Кроме того, за счет пружины перемещается в первоначальное положение и поршень главного тормозного цилиндра. А стяжные пружины механизмов в свою очередь перемещают колодки от барабанов. Тормозная жидкость из колесных цилиндров по трубопроводам выталкивается в главный тормозной цилиндр.

Достоинства и недостатки гидравлического привода

Преимущества гидравлического привода:

быстрое реагирование, обеспечиваемое внушительной жесткостью трубопроводов;
высокий КПД, поскольку трата энергии происходит в результате переливания маловязкой жидкости из одного устройства в другое;
не сложная конструкция;
незначительная масса и размеры, как результат большого приводного давления;
комфортная компоновка аппаратов привода и трубопроводов;
шанс добиться необходимого распределения тормозных усилий среди осей автомобиля, получаемый благодаря разнице между диаметрами поршней колесных цилиндров.

Среди недостатков гидропривода можно выделить:

нуждается в специальной тормозной жидкости с высокой температурой кипения и низкой температурой загустевания;
угроза неполадок при разгерметизации в результате утечки жидкости при повреждении, или неисправностей при заполнении привода воздухом;
сильное понижение КПД при малых температурах, как правило, ниже минус 30 °С.

Тормозная жидкость

Для применения в гидроприводах продаются специальные тормозные жидкости. Их производят на спиртовой, гликолевой или масляной основах. Смешивать между собой их запрещено, это может привести к ухудшению их качеств и появлению хлопьев. Тормозные жидкости, изготовленные из нефтепродуктов, разрешается использовать исключительно в гидроприводах, уплотнения и шланги которых изготовлены из маслостойкой резины. Это делается для того, чтобы предотвратить разрушение резиновых деталей.

все полезное находится здесь

Регулировка привода стояночного тормоза

Стояночный тормоз регулируем, если ход рычага стал более половины его максимального хода (7–8 щелчков), или автомобиль не удерживается на уклоне.

ПОСЛЕДОВАТЕЛЬНОСТЬ ДЕЙСТВИЙ Вывешиваем заднее колесо автомобиля. Включаем нейтральную передачу в раздаточной коробке и отключаем передний мост. Переводим рычаг стояночного тормоза в крайнее переднее положение.

Ключом «на 11» заворачиваем регулировочный винт до тех пор, пока тормозной барабан ручного тормоза не перестанет проворачиваться от руки. Отворачиваем регулировочный винт на 5–6 щелчков (1/3–1/2 оборота винта), чтобы барабан свободно вращался.

Регулируем тягу привода, для чего…

…ключом «на 13» отворачиваем контргайку регулировочной вилки.

…и вынимаем палец, соединяющий вилку и рычаг привода разжимного устройства.

Вращая регулировочную вилку.

…совмещаем отверстие в вилке и рычаге, устанавливаем палец, шплинтуем его и затягиваем контргайку. Проверяем правильность регулировки стояночного тормоза. Автомобиль на уклоне 23 % должен удерживаться стояночным тормозом при отведении его рычага на 4–5 щелчков.

Прокачка тормозов УАЗ-3151

1. Проверьте герметичность всех соединений гидропривода и состояние гибких шлангов.

Рис 1. Привод рабочей тормозной системы УАЗ-3151

Рис 3. Привод рабочей тормозной системы УАЗ-3741

7. Выключите сигнальное устройство, для чего сделайте следующее:

– отверните перепускной клапан правого или левого рабочего цилиндра задних тормозных механизмов;

– заверните клапан при нажатой педали.

Характеристика системы АБС УАЗа

Современная «буханка» оснащена АБС

Еще одна немаловажная составляющая тормозной системы — это АБС. На современных «буханках» она тоже есть. Система создана для защиты автомобиля при аварийном торможении от блокирования колес и заносов.

Антиблокировочная система тормозов включает:

датчики, собирающие данные о скорости вращения колеса;
главный блок управления, который обрабатывает полученные от датчиков сведения и контролирует процесс торможения.

Для того чтобы АБС работала полноценно, нужно регулярно проверять работу всех ее частей. Наибольшего внимания требуют датчики. От них зависит работа микроконтроллера, который подает сигнал клапанам, чтобы те изменили количество подаваемой в цилиндр жидкости.

Поломка датчика может привести к проблематичной передаче сигналов в главный блок управления. Если сигнал АБС оборвался, происходит блокировка колес при торможении. Если такая проблема возникла, не следует устранять ее самостоятельно, а лучше обратиться в техцентр.

Установка дисковых тормозов на УАЗ Буханка

Все знаете машину буханка. Тормоза потрясающие просто, потрясают тем, что их нет. Барабанные – не интересные, и в современных условиях не работают

Приехал у нас комплект Ульяновской фирмы, даже название не знаю, как все это выговорить, но в принципе неважно. Будем ставить дисковые передние тормоза на гражданский мост

Это газелевские суппорта, газелевские диски, то есть грубо говоря, будем делать «газелеуаз». Меня просто вынесла , производящая эти вот диски. А что меня особо вынесло – это как везде в принципе по России после сборки работать напильником, это анекдот, вот смотрю инструкцию и начинаю просто понимать, что это не анекдот, это жизнь.

Вот она машина, уже поездила у нас и была участником некоторых фильмов наших. Здесь в принципе все хорошо, все на блокировках, все на лебедках. Она в принципе едет. Здесь мы видим довольно-таки стремный барабанный механизм, очень старый, совершенно не эффективный. Кто бы что ни говорил – он реально не эффективный. Дисковым тормозам он очень сильно уступает.

Сейчас мы будем его демонтировать, ставить дисковые тормоза, и эта машина будет останавливаться в разы лучше. Позже дело дойдет до задних тормозов, но пока передними занимаемся. Одну сторону мы уже сделали, дабы проверить, он стает хорошо или плохо. Он стает нормально, дальше следим, что у нас будет тут на картинке.

Весь износ скапливается, потому что мы ходим по бездорожью. Одна сторона колодки изношена, вторая живая. О чем это говорит? Неравномерный износ, то есть этот цилиндр уже не работает, он потек, заклинил. Вот смотрите, с него течет. Этот цилиндр сухой, он заржавевший – сенсация.

Один потек, а другой заржавел, но машина останавливается очень плохо. Снимаем все это.Такая система, водичка у нас была здесь в ступице. Но как ни странно, синяя смазка, которая здесь есть – она сопротивляется. Почему сразу не откручиваем? Объясняю — а чтобы не завоздушило систему раньше времени.

Начнем с установки скобы, под суппорт дисковый. Теперь все это нужно собрать. Сейчас мы здесь сменим смазку, почистим. Вот сказочку тормозную используем. Вот это регулировочная пластина, чтобы диск, когда будем ставить сюда, он может быть близко смещен к суппорту при установке, либо слишком далеко, либо близко. А здесь получается так, что суппорту места очень мало.

Закручиваем старые болты. Самое интересное, если мы слишком много поставили – заново придется разбирать всю эту конструкцию, и заново собирать. Закручиваем, вставляем болты по месту проживания. Надо прижимать, надо. Иначе как. Самое интересное, что если мы просчитались, слишком много поставили, то нам придется все заново разбирать эту конструкцию, и заново собирать.

Следующий шаг нашего балета – собственно сам суппорт газелевский. Вот теперь его можно будет ставить на место, об этом сейчас более подробно. Я думаю, суппорт мы разберем, сними цилиндр рабочий, чтобы нам легче ставить все это дело было, и соберем все это без труда обратно.

Пластин много получилось. Она сейчас у нас задевает, значит, слишком много. Значит, нужно снимать сколько – одну или две. В обратном порядке это все разбирается, снимается пластина, и снова ставится. Для этого и делаются пластины тонкие, чтобы можно было снять одну и отрегулировать. Снимаем вторую. У нас в принципе все и совпало, ничего не задевает нигде, везде ровный зазор, диск целый. Колодки ставим на свое место, крутые колодки Торнадо, про которые говорилось в самом начале. Они даже влезают на свои места.

Система наша в сборе, шланги подключены, тормоза прокачены, сейчас ставим колесо, регулируем ступичный подшипник – машина готова ехать. Дисковые тормоза на буханке. Вот они два новых тормозных механизма, которые поставили сюда. Машина боевая, боевая раскраска по мостам видна сразу.

Признаки неисправности

Определить, что необходима замена колодок не снимая колёс, можно по нескольким признакам:

при торможении машину тянет налево или вправо;
неприятный звук трения металла о металл;
скрип при торможении;
греется барабан и диск колеса.

В зависимости от того с какой стороны колодки лучше, в ту сторону и тянет автомобиль при торможении.

Трение о металл, конечно, крайне запущенная ситуация. Колодки или накладки необходимо менять при их износе, когда заклёпки утоплены в накладке менее чем на 0,5 мм и повреждении фрикционного материал.

Когда значительно нагревается барабан с диском колеса, это также может быть связано с неисправностью колодок. Например, лопнула стяжная пружина, оторвалась и клинит накладка, но чаще связано с другими причинами. Статья о таком нагреве вот здесь.

Для контроля за износом тормозов в щите есть отверстия.

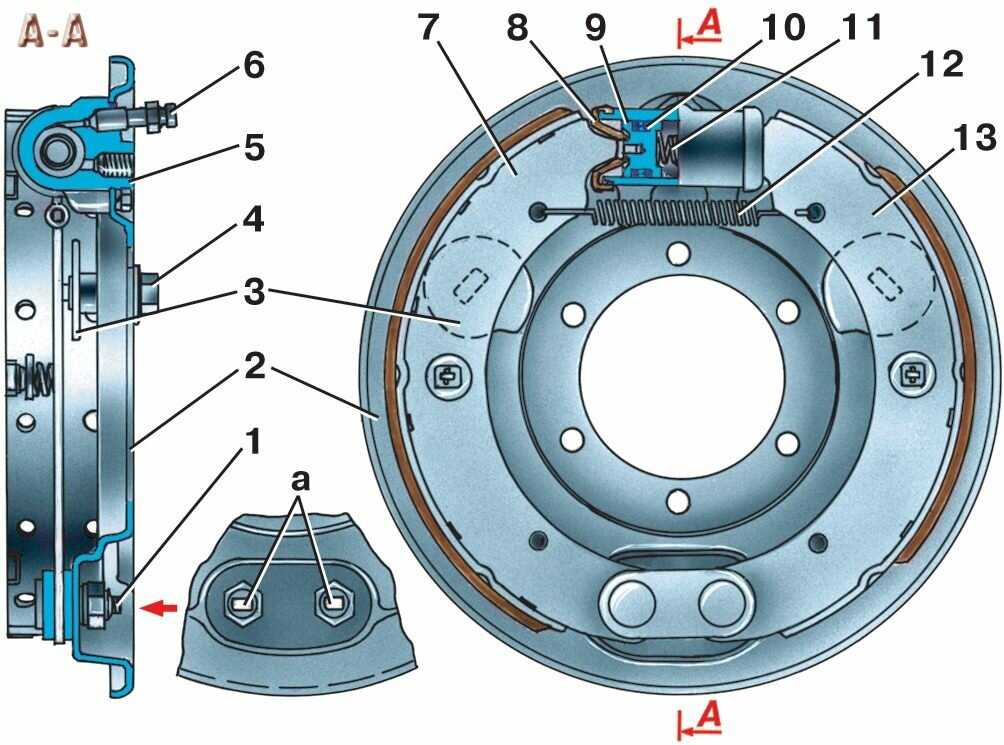

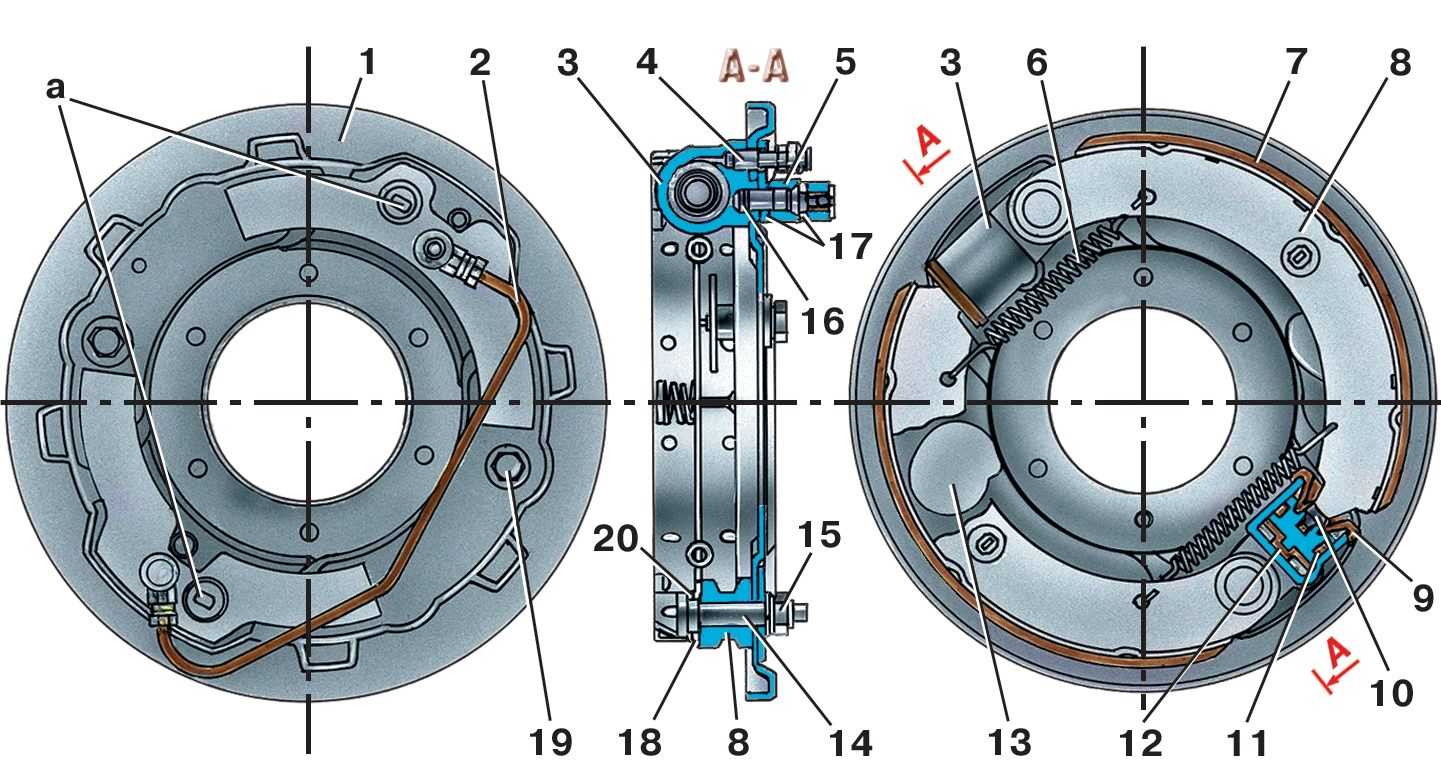

Устройство передних тормозных колодок
