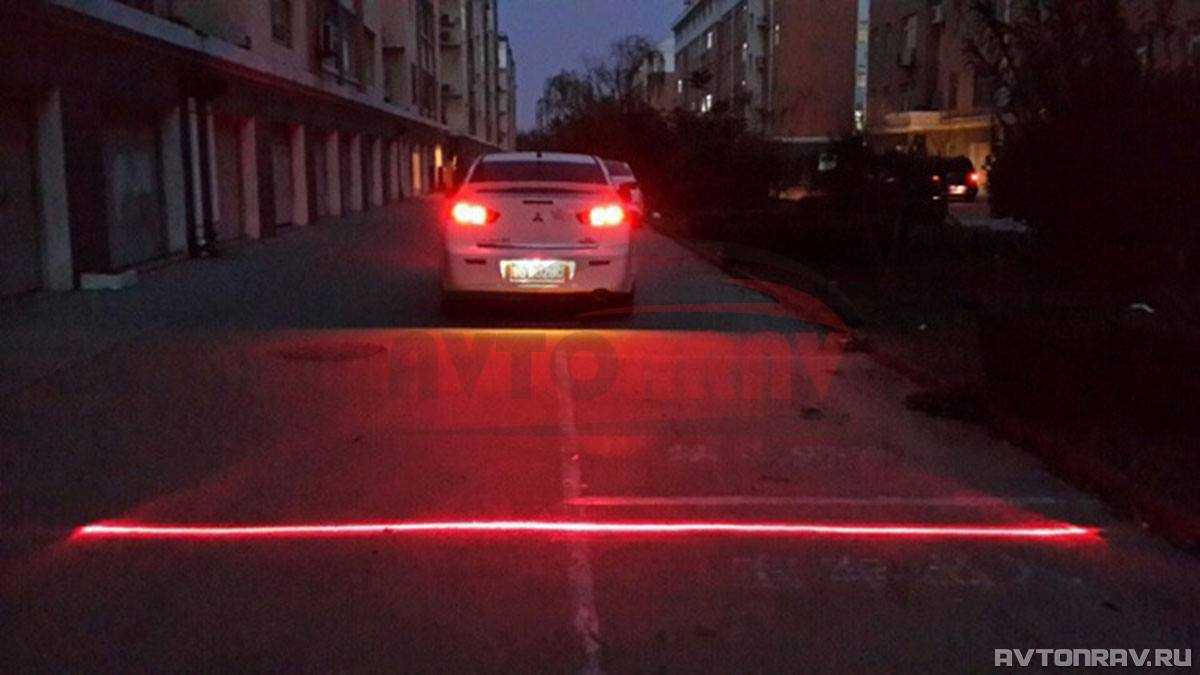

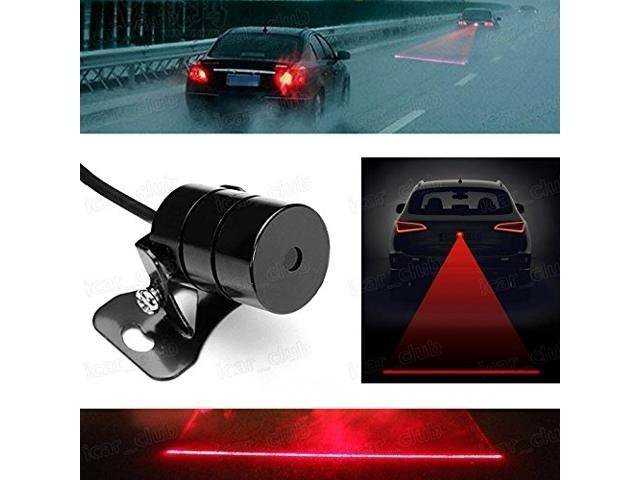

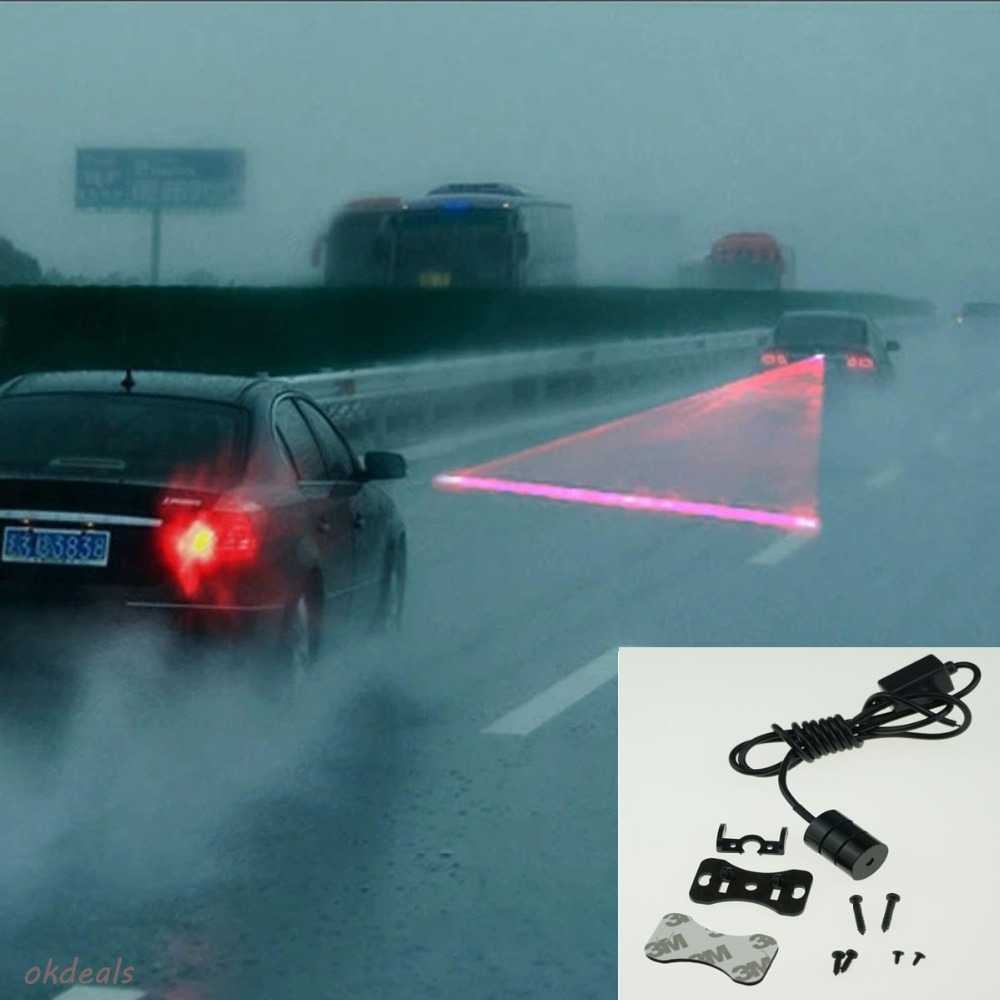

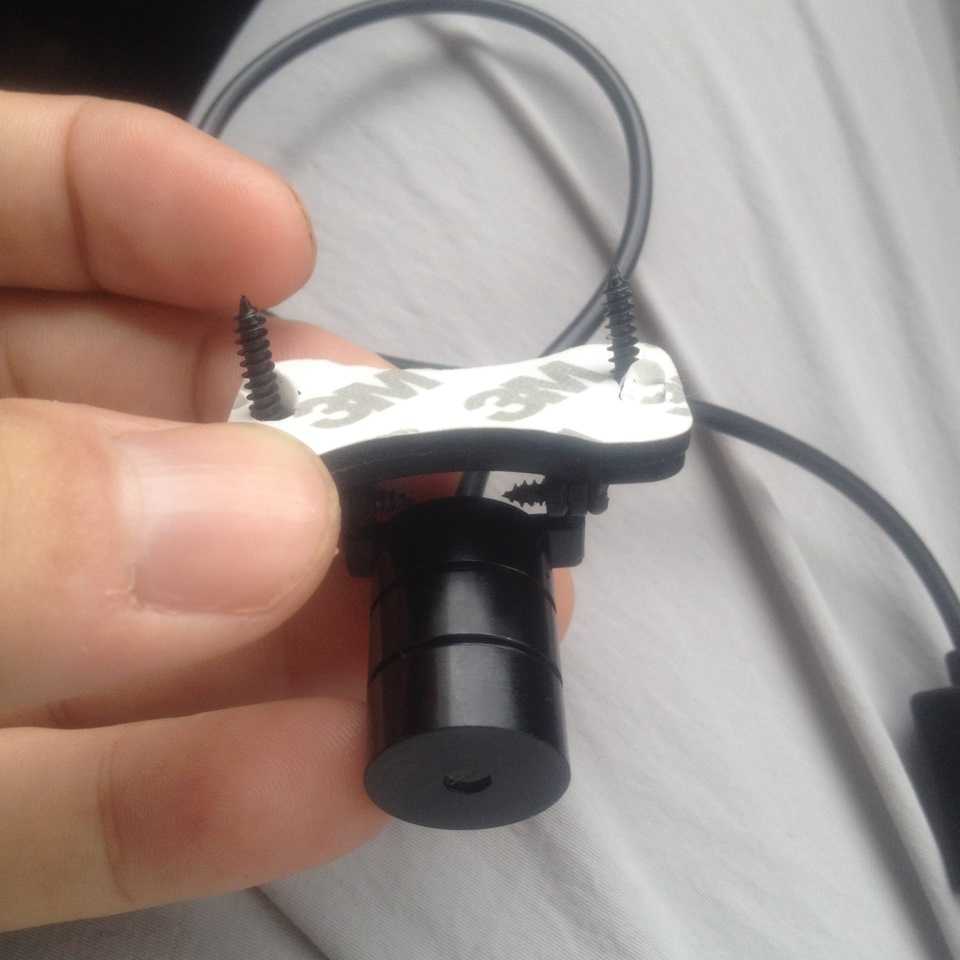

Можно ли ставить дополнительный мигающий или лазерный стоп?

Как сделать мигающий стоп сигнал на автомобиль

Захотелось мне сделать блок управления стоп-сигналом. Идея такая: устройство служит для повышения безопасности движения и снижения вероятности возникновения аварии, управляя свечением ламп стоп-сигналов автомобиля. При нажатии на педаль тормоза лампы сначала работают в импульсном режиме (происходит несколько вспышек ламп в течение нескольких секунд), затем лампы переходят в обычный режим непрерывного свечения

Фонари стоп-сигналов, работающие в импульсном режиме, значительно эффективнее привлекают к себе внимание водителей других автомобилей, и снижают вероятность возникновения аварийной ситуации, в то же время при движении в пробке или при остановке на светофоре, когда приходиться постоянно держать ногу на тормозе, мигающий сигнал не будет раздражать едущего сзади. Так как знаниями я не обладал, а был лишь небольшой опыт пайки, я обратился на этот замечательный форум, где мне и помогли

Под неусыпным руководством местных я сделал это устройство. Было рассмотрено и отброшено несколько схем, в итоге остановились на схеме которую можно посмотреть ниже.

Схема работала, но, так как в качестве нагрузки я думал использовать светодиоды, было решено избавиться от реле, и подключать светики прямо к транзистору, а транзистор заменить на полевик IRF540 (дешево, сердито и не щелкает), а схема стала выглядеть так:

В обоих случаях к выходу схемы следует подключить лампочки или светодиоды. На входе схемы в обоих случая надо подключить питание, подаваемое при нажатии на тормоз, и общий провод автомобиля. Тогда при нажатии на тормоз, когда на вход схемы попадает +12В, схема начинает работу. Пот отпущенном тормозе, ясное дело, все тухнет. Если кто-то захочет собрать данное устройство, то следует не забыть подать питание на микросхему (как это сделал я), оно подается на 7 (GND) и 14 (+12В) выводы микросхемы. Меняя емкость конденсатора C1 или сопротивление резистора R1 можно регулировать количество вспышек (т.к. при этом изменяется пауза от запуска схемы до момента постоянного горения), a цепь C2 и R2 регулирует период вспышек. Также не забываем о возможных проблемах с гайцами (это такие сине-зеленые люди на дороге) — тем кто захочет подключить к этому блоку не дополнительные стопы (как у меня), а основные, не лишним будет позаботиться о быстром отключении данного устройства, например, параллельно R1 поставить кнопку или тумблер с резистором 1 кОм (чтобы заряд происходил очень быстро), либо можно дополнительным переключателем коммутировать +12В на выход в обход реле. Схема отлично работает уже с месяц у меня на машине, первое устройство собрал на макетке, потом попробовал первый раз в жизни нарисовать печатку — может и коряво, но нарисовал.

Небольшая добавка относительно замен. Все узнали в микросхеме CD4093B старую добрую К561ТЛ1, кроме того, у нее есть такой аналог, как HEF4093B (тоже популярный образец) и много других. Короче — эти микросхемы есть в любом городе. Транзистор BC547A можно поменять на любой аналогичный npn-транзюк. Это может быть КТ315 (куда без него), КТ3102, 2N3904 и много других. Главное, чтобы h21э был похожий (хотя можно просто базового тока побольше ввалить, для этого есть R5), а также чтобы транзистор проходил по току и напряжению коллектора. Кондеры могут быть любые (я поставил электролиты), резисторы тоже. Как видно из схемы, здесь есть чем поиграться, все номиналы отнюдь не догма. Реле может быть любое подходящее по напряжению и току, полевик, тоже пpaктически любой. Да, если кто не вкурил — резисторы R3 и R4 служат для надежного разряда емкостей при выключении. Благодаря им емкости разрядятся примерно за то же время, за которое зарядились. Если нужно разрядить их быстрее, тогда надо сочинять дополнительные хитрости (например дополнительные разрядные ключи на реле или транзисторах), но я решил без этого обойтись.

Стоп-сигнал мигающий своими руками (схема)

Еще раз повторимся, когда скажем о том, что такой стоп-сигнал может будет смотрится при работе более просто нежели его «собрат», но при этом и принципиальная схема будет более простая. Как говорится не бывает минусов без плюсов. Также надо заметить, что данное мигание светодиодов в стоп — сигнале может подстраиваться по частоте. Это обеспечивается подбором соответствующего конденсатора, вернее изменением его емкости. Чтобы не быть голословным, давайте рассмотрим схему и перейдем к ее описанию.

Электрическая схема стоп-сигнала мигающего своими руками (Вариант 1)

За основу электрической схемы мигающего стоп-сигнала взята часть уже рассмотренного нами варианта — это стоп-сигнал с бегущими огнями. Об этой схеме мы упоминали чуть ранее. Сердцем схемы является микросхема КА561ЛА7. На ней реализован мультивибратор, вернее на 2 ее элементах. На третьем логическом элементе реализован инвертор, который отделяет мультивибратор от аналоговой схемы, что позволяет получить более четкий (цифровой) сигнал на выходе. При этом частоту для мультивибратора задает конденсатор. Чем меньше емкость, тем чаще будет происходить мигание, чем больше емкость конденсатора, тем соответственно наоборот, реже будут мигать светодиоды стоп-сигнала. На частоту мерцания также влияет и резистор, так как именно через него происходит зарядка разрядка конденсатора. После получения импульсов от микросхемы, переходим от управляющей части к силовой. Так, управляющий сигнал приходит на базу транзистора КТ816Б. При каждой положительной полуволне транзистор будет открываться, тем самым пропуская через себя ток. Таким образом транзистор будет управлять уже значительно большим током, чем могла бы выдать микросхема. А значит, позволит подключить цепочку светодиодов. Но для того, чтобы светодиоды не сгорели от высокого напряжения, необходимо применить микросхему КР142ЕН 5 Б. По факту это стабилизатор напряжения на 5 вольт, о нем мы рассказывали в другой нашей статье «Как получить 5 вольт из 12 вольт».

(Принципиальная электрическая схема мигающего стоп-сигнала)

Именно так и замыкается логическая цепочка, когда все элементы стоп-сигнала работают на одно дело, на то, чтобы светодиоды мигали при подаче напряжения на схему.

Теперь давайте разберем, какие радиодетали можно применить или на какие можно заменить штатные элементы, если таковых нет в наличии.

Радиодетали и их возможные аналоги применяемые в схеме мигающего стоп-сигнала своими руками

Начнем с микросхемы. В качестве аналога можно применить разработку американских инженеров, а именно CD4011A (Texas instruments). На самом деле чисто американскую микросхему вы вряд ли достанете, а вот ее китайских собратьев встретите наверняка.

Конденсатор C1 для перменного тока, напряжением от 16 вольт и выше. Резисторы мощность от 0,25 Вт и выше. Микросхему КР142ЕН 5 Б лучше установить на радиатор. В качестве светодиодов подойдут любые светодиоды напряжение 3,3 вольта. Единственное, не забывайте что у вас все же стоп-сигнал, а значит их цвет должен быть красным! Весь монтаж можно произвести на универсальной монтажной плате, обеспечив соединения гибкими проводниками. Это будет самым простым вариантом. При сборке схема не потребует наладки и настройки, так что просто все соберите внимательно и проверьте перед «запуском». Единственным минусом такого стоп-сигнала является то, что он мигает от начала до конца, то есть с момента нажатия на педаль и до момента ее отпускания. Более правильно было бы обеспечить мигание в первые секунды, а затем сделать так, чтобы стоп-сигнал стал гореть постоянно. Эту возможность обеспечивает вторая схема, которую мы также приведем далее.

Электрическая схема стоп-сигнала мигающего своими руками (Вариант 2)

Настоящий вариант будет обеспечивать мигание на первых секундах, а затем лампы станут гореть постоянно. Схема выполнена на двух микросхемах NE 555 — это два таймера. Вначале сигнал приходящий на транзистор приходит как и в первом случае импульсно, а затем на базе присутствует постоянный потенциал. В итоге, реле перестает переключаться и замыкает свои контакты. Здесь необходимо сказать об особенностях схемы. Если вы захотите исключить ее влияние, то достаточно будет переключить выключатель SW1 в положение 1-2. Однако здесь все же будет задействован транзистор и реле.

Для увеличения схемы мигающего стоп — сигнала кликните по изображению. Все остальные применяемые детали вы можете узнать если раскроете схему, и прочитаете маркировку под ней.

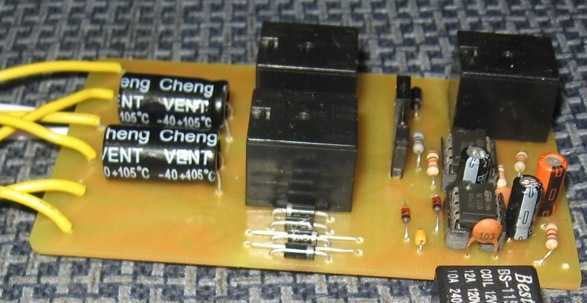

Вот так будет выглядеть монтажгая плата, хотя опять все можно сделать и на универсальной монтажной плате.

Это вид уже готового стоп-сигнала со стороны дорожек.

. со стороны монтажа радиодеталей.

Как сделать подсветку на скутер

Подсветка на скутер носит больше эстетическое значение, чем практическое. С ее помощью внешний вид своего транспортного средства можно сделать более интересным. В некоторой степени, в темное время суток подсветка делает мопед более заметным, что повышает безопасность езды.

Основным элементом подсветки являются светодиоды в форме ленты, полосы или трубки. Для разных частей скутера светодиоды размещают по-разному. Наиболее оптимальным вариантом считается лента, поскольку она гибкая, достаточно легко крепится и не требует слишком сложных действий при установке.

Светодиоды имеют очень хорошие эксплуатационные характеристики. Во-первых, их стоимость не большая и можно подобрать цвет на любой вкус. Во-вторых, они очень экономичны и долговечны. Несмотря на обилие цветов лампочек, популярностью пользуется синий и зеленый цвета. Можно выделить как отдельные элементы, например, осветить номер, или полностью обвести контуры мотоцикла.

В первую очередь необходимо определится с тем, какие элементы мотоцикла будут подсвечиваться. Большой ассортимент светодиодных лент можно найти в магазинах электротоваров, причем по очень доступным ценам. Кроме ленты, понадобятся провода и простенький выключатель.

Алиэкспресс автозапчасти, как на Алиэкспресс найти и заказать предохранители, лампочки и прочее по сходной цене и бесплатной доставкой

Водитель, имеющий опыт дальних поездок однозначно порекомендует иметь в машине самые элементарные инструменты и измерительные приборы, которые в случае поломки понадобятся обязательно.

После регистрации заходим как пользователь, ищем подходящий товар, выбираем при этом вариант бесплатной доставки.

Ищем магазин, продавец которого имеет достаточно высокий рейтинг.

Изучаем описание товара, уточняем все неясные моменты с продавцом, обратиться к нему можно воспользовавшись кнопкой связи с продавцом.

Убедившись в правильности выбираем количество и цвет продукта, нажимаем кнопку «Купить сейчас».

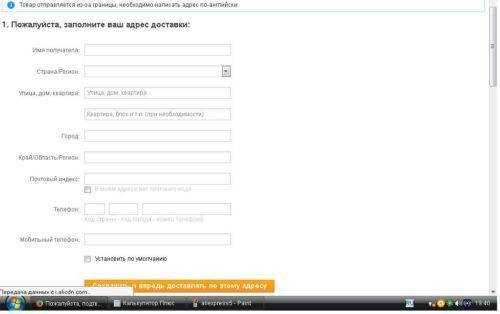

Указываем адрес доставки

и переходим к оплате.

На что нужно обратить внимание

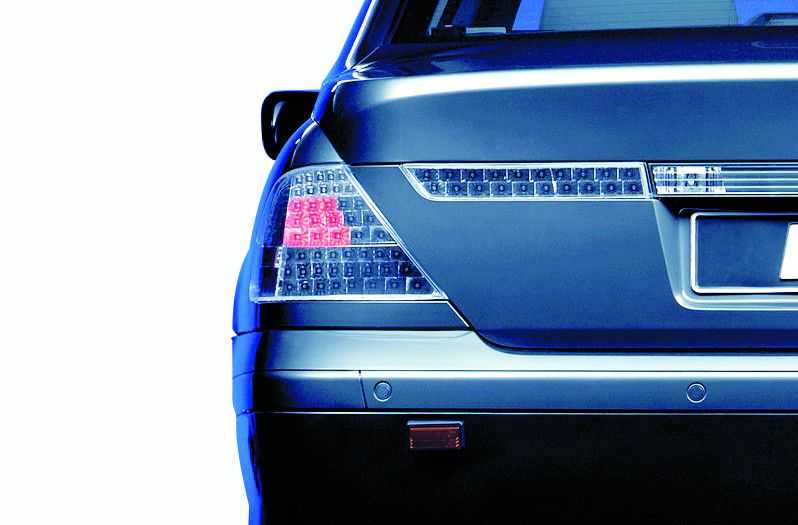

Стоп-сигнал в бампере должен выполнять свою функцию так же корректно, как и обычный стоп-сигнал ВАЗ-2114

Такого рода тюнинг может привлекать внимание своей необычной анимацией. Водители и другие участники дорожного движения могут обратить большее внимание именно на эту анимацию, нежели на действие самого водителя в плане реального торможения на трассе. Поэтому не все сразу успевают оценить ситуацию и могут перепутать поворот с торможением

В таком случае может произойти дорожно-транспортное происшествие

Поэтому не все сразу успевают оценить ситуацию и могут перепутать поворот с торможением. В таком случае может произойти дорожно-транспортное происшествие.

При нажатии на педаль торможения все лампочки стоп-сигнал одновременно должны светиться, для того чтобы как можно сильнее привлечь внимание водителя, находящегося сзади, а уже потом можно включать необходимую анимацию для визуального отображения. В основном у водителей стоп-сигнал выполняет совсем другую функцию. Если водитель совершает поворот, ему необходимо в первую очередь притормозить, перед тем как повернуть в нужную ему сторону, после чего загорается стоп-сигнал

Для безопасности рекомендуется хотя бы на 2 секунды включать сразу 2 анимации, чтобы другим водителям было понятно, что машина сначала притормозит, а уже потом повернет. Многие поступают иначе: сначала включают поворотник, потом торможение, поэтому не всегда видно, что водитель будет тормозить или поворачивать, потому что мигающий поворотник плохо заметен на светодиодах, хотя он и горит

Если водитель совершает поворот, ему необходимо в первую очередь притормозить, перед тем как повернуть в нужную ему сторону, после чего загорается стоп-сигнал. Для безопасности рекомендуется хотя бы на 2 секунды включать сразу 2 анимации, чтобы другим водителям было понятно, что машина сначала притормозит, а уже потом повернет. Многие поступают иначе: сначала включают поворотник, потом торможение, поэтому не всегда видно, что водитель будет тормозить или поворачивать, потому что мигающий поворотник плохо заметен на светодиодах, хотя он и горит.

Бегущие огни поворота могут выглядеть эффектнее, если под конец своего действия анимация будет ускоряться. Это придает большую элегантность спойлеру, но и при этом добавляет внимательности другим участникам движения. С такими поворотниками видно, что водитель уже сейчас повернет в нужном направлении и торможение он уже закончил.

Как правило, все эти тонкости украшают автомобиль на дороге, но многие водители считают, что эти «штучки» являются угрозой для движения и могут привести к дорожно-транспортному происшествию.

Что предписывают правила?

Законодательную базу вопроса о “правильных” стоп-сигналах составляют три документа:

Ч. 3 п.1 и ч. 7 п. 18 Приложений Постановления Правительства от 23.10.93 г. №1090 “О ПДД”. В них сказано, что запрещено изменять:

число, вид, цвет, место и режим работы осветительных приборов транспортного средства (они должны отвечать условиям, приведенным в эксплуатационной документации изготовителем);
вносить изменения в конструкцию авто без согласования с ГАИ.

Ч. 8 п. 3 Приложений Техрегламента ТС от 09.12.11 г. дублирует общую информацию относительно световых приборов из ПДД, а также выдвигает к сигналам торможения следующие требования:

количество – 2 по бокам кузова и 1 в середине, если предусмотрено конструкцией;
центральный сигнал не должен совмещаться с другими огнями;
направление света – четко назад;
включение – при нажатии на тормоз;
излучение в постоянном режиме.

П. 4.3 ГОСТа 33997-2016 – в нем приводятся международные стандарты, применяемые к колесным ТС, и информация, описанная выше в ПДД и Техрегламенте (относительно устройств освещения).

Как заставить мигать повторитель стоп-сигнала

Повторитель стоп-сигнала снижает вероятность аварии, это, я думаю, ни для кого не секрет

Яркий красный фонарь, установленный на уровне глаз водителя двигающейся сзади машины привлекает внимание, да и видно его через стекла нескольких, едущих сзади вас автомобилей. Поэтому реакция на повторитель будет более быстрой, чем на имеющиеся штатные стоп-сигналы, что снижает вероятность аварии

Но человеческий мозг так устроен, что постоянно светящийся фонарь привлекает меньше внимания, чем мигающий. Особенно при небольшой яркости.

То есть ваших «стопов» водитель, управляющий машиной, следующей за вами, может и не заметить, если, к примеру, вам в спину светит яркое солнце. От повторителя, конечно при этом есть польза, но небольшая и скорее количественная, чем качественная, ведь он не может тягаться яркостью с солнцем

В таком случае, надо каким-либо образом привлечь внимание водителя едущей за вами машины. Предлагается сделать повторитель стоп-сигнала моргающим, чтобы он больше выделялся

Я разработал схему, предлагаю ее вашему вниманию:

Здесь в качестве генератора импульсов используется микросхема таймера КР1006ВИ1 вместо нее можно применить буржуйский аналог NE555. Подстроечным резистором 100кОм регулируется частота моргания. Можно поставить переменный резистор, установить необходимую частоту, затем померить получившееся сопротивление и установить близкий по номиналу резистор с постоянным сопротивлением. Транзистор КТ805 лучше отобрать по наибольшему коэффициенту усиления или использовать составной транзистор КТ827 или КТ829, а можно и буржуйский аналог 2N3055. Устанавливать транзистор надо на теплоотвод, чтобы он не перегревался. Микросхема КР1006ВИ1 сохраняет работоспособность при напряжении питания 8-15 Вольт. Но в машине такие параметры соблюдаются не всегда, например, если выйдет из строя реле — регулятор велика возможность выхода из строя микросхемы из-за превышения максимально допустимого значения питающего напряжения. Чтобы таких «сюрпризов» не случалось, в схему введены два диода КД105, падение напряжения на каждом из них составляет 0,6 вольта. Кроме того при напряжении бортовой сети 13,2В (именно на это значение обычно настраивают на заводе реле-регуляторы) Напряжение питания микросхемы будет равно рекомендованному значению — 12В. Можно использовать другие кремниевые диоды с максимальным прямым током не менее 100мА. Конденсатор 1000 мкФ Х 25В нужен для того, чтобы микросхема не реагировала на пульсации напряжения бортовой сети. Хотя, если вы не имеете в машине дополнительных мощных потребителей энергии и используете в качестве стоп-сигналов штатные задние фонари, вполне можно ограничиться емкостью в 50- 100мкФ.

У такой схемы есть одно слабое место — транзистор. Он должен быть достаточно мощным и устанавливаться на теплоотвод. Можно использовать в схеме реле, что позволит применить транзисторы средней мощности (КТ815, КТ817 или их аналоги) наряду с ранее предлагавшимися, и отказаться от теплоотвода. Схема в таком случае будет выглядеть так:

Здесь можно использовать реле РС 113. Щелкните по рисунку, в новом окне откроется страничка справочника с его цоколевкой и принципиальной схемой. Параллельно реле включен диод, который предназначен для того, чтобы транзистор не вышел из строя из-за приложения к нему напряжения самоиндукции реле, возникающего при его выключении и имеющего полярность, обратную полярности питающего напряжения. Наверное, это сложно для понимания… Знайте, что этот диод нужен, если реле включается транзистором и что подсоединен, он должен быть так, как показано на схеме. Иногда в продаже можно встретить колодки реле, где уже установлен диод.

К данной схеме можно подключать нагрузку до 15 Ампер, если применено РС 113, что позволяет использовать в качестве повторителя стоп-сигнала штатные задние противотуманные фонари. Конечно, это запрещено правилами дорожного движения… Но для тех, кто не всегда придерживается этих правил, еще одна схема:

Как видите, схема мало отличается от предыдущей, лишь введен дополнительный диод. Он нужен для того, чтобы задние противотуманки можно было включить отдельно от стоп-сигналов, когда вам взбредет в голову использовать их по прямому назначению. Диод этот должен быть достаточно мощным и иметь максимальный прямой ток не менее 6 Ампер, для пущей надежности его не мешает разместить на небольшом теплоотводе. Также стоит отметить, что лучше применить германиевый диод, потому что он имеет меньшее падение напряжения на переходе.

Как видите, все не так сложно, и заставить моргать ваш повторитель стоп-сигнала можно за небольшие деньги, немногим больше одного доллара, нужно лишь немного постараться…

Локализация неисправности

Понимание принципа работы позволяет определить, почему именно могут не гореть стоп-сигналы:

перегорел предохранитель. На схеме предохранители маркируются буквой F (от англ. – Fuse) и порядковым номером посадочного места в блоке предохранителей, к примеру, F3;
плохой контакт в местах разъемов;
перегорели лампочки, но поскольку фонари подключены параллельно, вероятность того, что перегорят сразу 2 лампы – крайне невелика;
плохой контакт на минусовом выводе фонарей. В таком случае проблемы могут начаться не только со стопами, но и с загоранием остальных ламп в фонарях;
повреждение минусовой дорожки в плате плафона. От общей массы непосредственно к лампе стоп-сигнала «минус» идет по специальной дорожке на плате. Дорожка может разрушиться от попадания воды либо механического воздействия;
неисправность концевика стоп-сигналов, так называемой лягушки;
обрыв проводки, окисление контактов.

Алгоритм поиска неисправности

Для обнаружения неисправности в электросети вам потребуется мультиметр либо контролька, которую можно изготовить своими руками

Ранее мы рассказывали, как пользоваться мультиметром, поэтому заострять внимание на этом не будем

Последовательность поиска причины поломки:

проверьте предохранитель, отвечающий за цепь стоп-сигналов. Схему расположения плавких вставок можно найти в руководстве по ремонту и эксплуатации к вашему авто; часто условное обозначение защищаемых цепей располагается на обратной стороне крышки, закрывающей монтажный блок предохранителей. Если установленный предохранитель нужного номинала сразу же перегорел, в цепи присутствует короткое замыкание (КЗ). Учтите, что предохранитель может защищать не только стопы, но и другие цепи. Установка предохранителя увеличенного номинала чревата риском возгорания автомобиля;
при обнаружении окислений на клеммах зачистите контакты механически либо используйте аэрозольный очиститель контактов.
включив предварительно зажигание и зафиксировав педаль тормоза в нажатом состоянии, проверьте, есть ли питание на плюсовом проводе, который идет от концевика к разъему задних фонарей. Если питание есть – неисправность в самих фонарях;
проверьте, приходит ли на концевик «плюс» от монтажного блока. Если + приходит, но при нажатии педали тормоза не появляется на втором выводе концевика, значит, проблема в «лягушке»;
при отсутствии + на выводе концевика исследуйте цепь до монтажного блока. Если провод цел и надежно закреплен в разъемах, значит, проблема в монтажном блоке.

Если, к примеру, на обоих выводах концевика при нажатии на педаль тормоза есть +, но он не приход к разъему фонарей, значит, необходимо искать место обрыва проводки. Проверить имеющуюся «лягушку» можно мультиметром. Имитируйте состояние нажатой педали тормоза, приставьте к выводам щупы, включив мультиметр в режим измерения сопротивления. Если между выводами отсутствует сопротивление – концевик неисправен. Если для диагностики вы демонтировали концевик педали тормоза, при монтаже правильно отрегулируйте его положение. Лампочки стоп-сигналов должны загораться при малейшем касании педали тормоза.

https://youtube.com/watch?v=AT6_SBkDXIQ

Рассмотренный нами принцип поиска подойдет для большинства автомобилей. Но, к примеру, в некоторых авто в работе стоп-сигналов участвует еще и реле, из-за которого также могут не гореть стопы. Именно поэтому начинать всегда необходимо с чтения электросхемы.

https://youtube.com/watch?v=GO4d1_Qgb_g

На всех без исключения транспортных средствах должны быть установлены специальные стоп-сигналы, которые призваны предупреждать всех попутно следующих водителей, обо всех маневрах впереди идущего автомобиля. Стоит ли говорить, что от исправности таких приборов, напрямую зависит безопасность дорожного движения

Поэтому этим элементам наружного освещения нужно уделить особое внимание

Видео, на котором не работают стоп-сигналы.

Все автомобили оснащены стоп сигналами, а некоторые ещё их дополнительными элементами, и Рено Логан не стал тому исключением.

Жгут системы зажигания

Система зажигания обеспечивает образование искры в цилиндрах согласно рабочим тактам. У современных двигателей провода соединяются с датчиками, которые контролируют воспламенение, температуру мотора и другие параметры.

Жгут системы зажигания 2123 (распространенное название «коса») обозначен на рисунке синим цветом.

В салоне он соединяется с контроллером («мозгами»), панелью приборов, «массой» и проводом из заднего жгута. Выходя в моторный отсек, он делится на две жилы.

Самая крупная направлена к радиатору и по пути соединяется с ДМРВ, датчиком коленвала, резистором, электровентиляторами.

Перекидываясь через насос гидроусилителя, от жилы отходят провода к датчикам фаз, холостого хода, дроссельной заслонки, детонации и форсункам. Эта проводка контролирует работу двигателя и обеспечивает бесперебойное его функционирование.

Вторая жила проходит вверх и делится на две: вправо идут провода к «плюсу» и «минусу» АКБ, а влево к адсорберу, датчику давления топлива и к датчику кислорода.

На моделях с кондиционером от этого жгута отходит ветвь к его предохранителю.

Если хоть один провод в «косе» замкнет – есть большой риск, что вы не сможете запустить двигатель. Контроллер просто не увидит информацию о его температуре, подаче топлива к форсункам или положении дроссельной заслонки.

В этом случае лучше сразу заменить весь жгут, чем обращаться к диагносту, искать один провод и производить его замену при сомнительном результате.

Выбор лампы

Ремонт начинается с похода в магазин за деталями: тебе нужно купить лампочку. Но прежде чем идти в магазин автозапчастей за новой, нужно определить какие лампочки стоят в стоп-сигналах на твоём Рено Логан. Там установлена двухнитевая лампа накаливания, её название — Osram 7528 P21/5W

На её цоколе расположено два штифта друг напротив друга, обрати на это внимание при покупке — есть модели, где штифты стоят не на одной оси. Выглядит она следующим образом. Но на Рено Логан есть и третий, дополнительный стоп-сигнал: в салоне под задним стеклом

Но на Рено Логан есть и третий, дополнительный стоп-сигнал: в салоне под задним стеклом

В нём стоит лампочка накаливания с одной нитью, она называется Osram 7506 P21W. Выглядит почти так же, за исключением того, что на её цоколе расположен лишь один контакт и одна спираль в колбе

Но на Рено Логан есть и третий, дополнительный стоп-сигнал: в салоне под задним стеклом. В нём стоит лампочка накаливания с одной нитью, она называется Osram 7506 P21W. Выглядит почти так же, за исключением того, что на её цоколе расположен лишь один контакт и одна спираль в колбе.

Чтобы задние фонари ярче светили, можешь поставить светодиодные лампы P21W и P21/5W. Их на рынке великое множество, и в этом случае, как ни странно, почти всегда работает правило «чем дороже, тем лучше». Не покупай откровенное «палево» за копейки, хорошие светодиоды стоят дорого

Также обращай внимание на направленность свечения лампы. Оно должно быть всенаправленным, а не ориентированным куда-то конкретно. Как правильно заменить

Как правильно заменить

Теперь, когда ты уже купил новые лампы и готов к работе, давай разберемся, как поменять лампу в стоп-сигналах на Логане первого поколения (иногда говорят, первой фазы). Для простоты и наглядности прочти пошаговую инструкцию:

открываем багажник;
осматриваем место крепления фар. Оно закрыто обшивкой, но через вырезы выступают два пластиковых барашка крепления фары. Можно отогнуть обшивку, тогда ты сможешь снять клеммную колодку с фары до её демонтажа;

Лампочка задних габаритов и стопа

немного надавливаем на колбу и поворачиваем на 90 градусов против часовой стрелки. Лампа выйдет из пазов, и ты сможешь её извлечь;
устанавливаем и поворачиваем до упора по часовой стрелке новую лампочку.

У Dacia и Renault Logan фары незначительно отличаются, но процесс замены ламп в них аналогичен.

На Логане в новом кузове

А вот со снятием фары на новом Renault Logan второго поколения у автомобилистов возникают проблемы — они не могут снять фару, хоть её и держит всего один барашек. Давайте рассмотрим отличия. Начнём с того, что в Рено Логан 2 нет обшивки багажника в районе задних фонарей. Фару удерживает 1 пластиковый барашек, направляющая из пластика и «пистон», который фиксируется в ку з ове автомобиля. Дело в том, что после откручивания барашка фара не снимается. Специалисты советуют поступить следующим образом: откручиваем барашек не до конца, после чего давим на него ладонью из багажника. Снаружи нужно плотно ладонью прижать угол фары, который расположен ближе к задней двери, и тянуть фару назад. Ладонь должна быть чистой и не скользить, а как бы прилипнуть к фаре. Тогда фара поддастся. В особо запущенных в зазор между кузовом и фонарем снимают с помощью клина.

Замена лампы дополнительного стоп-сигнала

Давай разбираться, что делать, если не горит лампа дополнительного фонаря стоп-сигнала. А он на Renaul t Logan находится в салоне, но как поменять его правильно, ведь нет доступа сверху? Дело в том, что л ампа в нём меняется из багажника. Для этого предусмотрено технологическое отверстие, через которое нужно засунуть руку и провернуть лампу против часовой стрелки на пол-оборота.

В” кузове универсал

Renault Logan MCV или, как его еще называют, Логан универсал в России выпускается под названием Lada Largus. Сейчас разберемся, как заменить лампу стоп-сигнала на Рено Логан Универсал. Здесь также используются двухнитевые лампы P21/5W, а фонари держатся на двух пластиковых гайках, расположенных по вертикали у краёв. Их нужно открутить против часовой стрелки. Гайки-держатели

Извлеки фару, но не порви провода. После отсоединения клеммной колодки нужно нажать на защелку и снять панель с лампами. Как видишь, процесс замены аналогичен вышеописанным. Задняя сторона фары Ларгуса, защелка справа вверху
