Как вместо замка зажигания поставить кнопку без ключа

О вариантах установки кнопки «старт/стоп»

Сейчас появилась масса разнообразных схем подключения механизма «старт/стоп», причём каждая со своими особенностями. Перечислим самые популярные варианты:

схема, предусматривающая использование ключа зажигания. При использовании этого варианта завести машину без ключа невозможно: водитель вначале поворачивает ключ и только потом жмёт на кнопку;
модификация без ключа зажигания. Двигатель запускается простым нажатием клавиши. Это очень удобно, однако при неправильной установке устройства машина может стать лёгкой добычей злоумышленников;
схема с коротким нажатием кнопки. Водитель жмёт на клавишу всего 1–2 секунды, стартер делает несколько оборотов и выключается сразу же после запуска двигателя;
варианты с долгим нажатием кнопки. В этом случае владелец может удерживать кнопку сколько угодно, а стартер будет вращаться до тех пор, пока двигатель не запустится;
схема, предусматривающая включение зажигания лишь после нажатия клавиши;
модификация, при которой зажигание включается на 1 секунду раньше стартера.

Кроме того, возможны сочетания нескольких вышеперечисленных вариантов: всё зависит от того, чего именно хочет добиться автовладелец. Однако установка подобных комбинированных схем требует определённых знаний автомобильного электрооборудования.

Способы установки

Как уже говорилось ранее, для пуска двигателя возможна установка кнопки запуска, выполненная своими руками или с помощью профильных специалистов.

Если вы считаете, что нажатие клавиши удобнее и практичнее обычного ключа в замке зажигания, тогда стоит выбрать подходящую вам схему монтажа.

Всего существует несколько различных схем. У каждой из них есть свои особенности. Стоит назвать наиболее распространённые варианты. Именно с их помощью выполняется установка кнопки для запуска автомобильного двигателя. Как именно будет запускаться мотор, решать вам.

Схема с ключом зажигания. Для многих бессмысленная, но пользующаяся популярностью схема. Здесь сначала требуется повернуть ключ, и только потом нажать на кнопку.
Схема без ключа. Наиболее желанный в теории вариант. От ключа здесь удалось избавиться, пуск стал комфортным и простым. Но если неправильно установить оборудование, машину будет очень легко вскрыть и угнать.
Схема, предусматривающая короткое нажатие клавиши. Достаточно удерживать кнопку не более 2 секунд. За это время стартер делает несколько оборотов и заводит мотор, после чего автоматически отключается.
Схема с долгим нажатием. Здесь клавишу можно держать в течение любого времени. Вращение стартера будет происходить до момента пуска ДВС.
Схема с активацией зажигания после нажатия на кнопку.
Схема, где зажигание активируется на 1 секунду раньше, чем стартер.

Также можно использовать сочетание из нескольких вариантов схем одновременно.

Всё же не лишним будет проконсультироваться со специалистами, даже если решили всё делать своими руками.

Как она работает?

Суть технологии «старт-стоп» заключается в остановке работы ДВС при долгом (относительно) простое автомобиля и последующем запуске при выжиме сцепления. Если авто с АКПП, ДВС запускается, когда водитель отпускает тормоз. Система объединяет в себе:

Узел, осуществляющий запуск ДВС.
Электронные элементы управления.

Что требуется для многократного пуска ДВС? Производители используют для этого:

Усиленный стартер (рассчитанный на более частый запуск мотора).
Стартер-генератор.
Технологию впрыска горючего и воспламенения смеси.

Наиболее простой и надежной на данный момент является система от «Бош». Она применяется на марках «Фольксваген», «БМВ», а также «Ауди». Технология позволяет снизить расход до 8 процентов (но реальные измерения показывают совсем другие цифры – порядка 4 процентов в обычных условиях эксплуатации).

В основе лежит усиленный стартер, рассчитанный на большее количество запусков ДВС. Механизм имеет малошумный привод. Запуск двигателя осуществляется максимально бесшумно и быстро. При этом электроника контролирует заряд АКБ. Система не будет работать, если батарея имеет низкое напряжение. Для отслеживания и корректировки всех параметров в системе имеются:

Входные датчики.
Исполнительные устройства.
Электронный блок управления (ним является прошитый штатный ЭБУ двигателя, но может быть установлен и отдельный блок).

К первым можно отнести датчики:

Педали сцепления (на АКПП – педали тормоза).
АБС (участвуют в измерении частоты вращения колес).
Коленвала.
Рычага трансмиссии (для машин с МКПП).
Состояния АКБ.

Система «Бош» не имеет собственный электронный блок (в отличие от STARS, но о ней немного позже). Узел использует ЭБУ двигателя, где прописывается соответствующее ПО. В качестве исполнительных устройств используются:

Форсунки или инжектор.
Стартер.
Катушки зажигания (на бензиновых авто).

Прекращение работы двигателя осуществляется при двух условиях:

Полная остановка машины (также есть системы, позволяющие отключить двигатель еще до остановки).
Нажатая педаль тормоза АКПП или перевод рычага МКПП в положение «нейтраль» (сцепление при этом не задействуется).

При этом учитываются такие параметры:

Частота вращения коленвала (должна быть в районе тысячи оборотов в минуту).
Уровень напряжения АКБ (если он ниже нормы, система не работает).
Температура ДВС.
Режим работы кондиционера и акустики.

Почему учитывается последний фактор? После отключения ДВС, питание на кондиционер и акустику подается от батареи.

Когда водитель нажимает на сцепление или отпускает тормоз (на МКПП и АКПП соответственно), система автоматически подает сигнал на стартер и выполняет запуск ДВС. Данный цикл повторяется при последующей остановке автомобиля.

В случае недостаточного напряжения АКБ, система не работает. Также водитель может ее принудительно отключить посредством специальной кнопки на панели.

Установка кнопки «Старт Стоп» вместо замка зажигания защитит авто от угона?

Некоторые водители считают, что
установка кнопки Start / Stop делает машину уязвимой для угонщиков. Это не так: устанавливать ее
можно, и это безопасно. Почти все современные автомобили имеют бесконтактные
ключи-брелоки. Если предположить, что злоумышленник каким-то образом открыл
дверь авто, но при этом он не использовал «родной» ключ, кнопка не
даст запустить мотор. Защитить машину от профессиональных угонщиков это, скорее
всего, не поможет, ведь они используют ретрансляторы для радиоперехвата сигнала
от пульта управления авто. Одно из подобных устройств называется
«Волна», его можно купить в интернете.

Но от угона можно защититься. Не стоит
хранить ключ-брелок рядом с окнами и входными дверьми, чтобы у преступников не
было возможности перехватить исходящий сигнал. Старайтесь держать его в
толстостенной коробке или в пакете Фарадея. Можно завернуть в фольгу.

Проведите тест. Подойдите с закрытым таким образом
ключом к вашему автомобилю. Если двери не разблокируются, значит, защите можно
доверять.

Наличие клавиши Start / Stop — прежде всего комфорт и сокращение
временных затрат на запуск мотора

Это очень важно, ведь мы постоянно спешим.
Чтобы установить кнопку по простой схеме, глубоких познаний в электротехнике не
потребуется. Самое главное здесь — не перепутать местами провода. При наличии
кнопки процесс запуска двигателя становится комфортным

Отпадает необходимость
вставлять ключ в замок (что в темноте делать очень неудобно). Также сам замок
иногда клинит

При наличии
кнопки процесс запуска двигателя становится комфортным. Отпадает необходимость
вставлять ключ в замок (что в темноте делать очень неудобно). Также сам замок
иногда клинит.

Кнопкой особенно удобно заводить мотор при
спешке. Новички, еще не выработавшие навыки «слепого» управления,
начинают нервничать и производить лишние действия. Это может привести к тому,
что на зеленый сигнал светофора машина не тронется с места.

Конструкция системы

В системе используется большое количество датчиков и блоков управления. Перечисление и схема касаются автомобилей концерна Volkswagen, поскольку они являются наиболее распространенными машинами с системой старт-стоп. Продукция других производителей транспортных средств имеет незначительные конструктивные отличия.

Принципиальная схема компонентов системы старт-стоп

В состав системы входят следующие компоненты:

Обозначение на схеме	Название
А	Аккумуляторная батарея
С	Генератор на двигателе
С1	Регулятор уровня напряжения в бортовой сети
B	Стартер
F	Концевой переключатель сигналов торможения
F36	Концевой переключатель на педали сцепления
F416	Кнопка управления системой старт-стоп
G62	Сенсор температуры жидкости в системе охлаждения
G79	Сенсор положения педали управления дроссельной заслонкой
G701	Бесконтактный сенсор нейтрального положения рычага коробки передач (на механике), установлен на верхней части картера
J104	Контроллер антиблокировочной системы тормозов
J255	Контроллер системы микроклимата или кондиционера
J285	Комбинация приборов
J367	Контроль уровня зарядки аккумуляторной батареи
J393	Контроллер системы комфорта
J500	Электрический усилитель рулевого управления вместе с контроллером
J519	Блок контроля параметров бортовой сети
J532	Система стабилизации напряжения (необходима для корректной работы электроники)
J533	Диагностический канал
J623	Блок управления работой силового агрегата
J791	Парковочный ассистент

Кроме того, в системе используются:

1 — усилитель рулевого управления;
2 — датчик скорости;
3 — различные датчики на двигателе;
4 — сенсор застегнутого ремня безопасности водителя;
5 — климатическая установка;
6 — клемма 50R;
7 — клемма 30;
8 — бортовая мультимедийная система.

Для обеспечения повышенного числа запусков двигателя применяются аккумуляторы с наполнителем из стекловолокна (EFB). Электролит в таких устройствах находится внутри пор стекловолоконной ткани, проложенной между пластинами батареи. Аккумуляторы не требуют обслуживания и обеспечивают повышенную силу тока при запуске.

Схема конструкции батареи EFB

Другим отличием машин с системой старт-стоп является генератор и регулятор напряжения, подключенные через цифровую шину данных. Подобное подсоединение позволяет контролировать параметры работы узлов и использовать эти данные при работе системы. Стартер обладает повышенной прочностью и износостойкостью. Обмотки приспособлены к многократным повторным пускам через малые промежутки времени.

В состав электроники входит специальный стабилизатор напряжения с выходной мощностью 180-300 Вт. Внутри установлен накопитель электрической энергии, которая передается в бортовую сеть через электронный выпрямитель. Устройство сглаживает пульсации напряжения в моменты срабатывания стартера. Благодаря этому, при работе старт-стопа не происходит отключения мультимедийной системы, комбинации приборов и ламп внешнего освещения.

На ряде автомобилей (например, Honda или Mercedes-Benz) встречается система старт-стоп, построенная на базе реверсивного генератора. Устройство оборудовано усиленным приводным ремнем и натяжителем особой конструкции. Переключаемое натяжное приспособление позволяет электрической машине работать в режиме генератора или стартера. Плюсом конструкции является бесшумность работы и быстрота срабатывания (в 2 раза быстрее, чем при обычном стартере).

Система с реверсивным генератором

Японская компания Mazda предлагает оригинальную систему, построенную на принципе впрыска и воспламенения топливной смеси в цилиндрах. Остановка мотора выполняется по сигналу от датчиков, при этом поршни останавливаются в определенном положении. После подачи сигнала на пуск, происходит опрос положения поршней. По полученным данным блок управления осуществляет впрыск топлива в цилиндры и воспламенение в заданной последовательности. Дополнительный импульс коленчатому валу дает стартер, подключаемый на короткое время.

Система старт-стоп от Mazda

Способы установки

Никто существенно не ограничивает автовладельцев в возможности поставить на свою машину кнопку для пуска двигателя простым нажатием.

Рекомендуем: Какое масло заливать в коробку переключения передач на Лада Гранта?

Потому все чаще можно встретить тех, кто хочет монтировать решение:

на 140 Мерседес;
Ниву;
Ладу Гранту;
Хендай Солярис;
на Приору;
автомобили Хонда;
Митсубиси АСХ;
Митсубиси Лансер;
Ауди 100 С4;
Тойота Ярис;
Киа Рио;
и даже ВАЗ 2114.

Здесь главное определиться с тем, действительно ли вам нужна это кнопка. Если да, тогда переходите к вопросу выбора самой системы.

Современные производители универсальных кнопок позволяют подобрать механизм для любой машины. При этом учтите, что схемы подключения есть разнообразные. Каждая из них отличается своими особенностями.

Но доминирует несколько самых популярных решений. Именно этим вариантам отдают предпочтение автовладельцы. Познакомлю вас с ними:

Прицепы МЗСА 817715: технические характеристики, размеры, цена, где купить

Рубрика: Легковые прицепы

Кнопка с ключом зажигания. Такая система не позволит завести машину, не используя ключ зажигания. Потому нужно повернуть сам ключ в замке, после чего выжать кнопку;
Без ключа. Чтобы запустить мотор, нужно просто выжать кнопку. Крайне удобная схема

Но тут важно правильно ее установить, иначе машину будет крайне легко угнать;
Короткое нажатие. Для запуска кнопку удерживают до 2 секунд. Стартер совершает обороты, и выключается, когда двигатель запущен;
Долгое нажатие

Позволяет удерживать клавишу столько, сколько требуется. Стартер не прекратит вращение до запуска мотора;
Схема, где зажигание активируется после того, как была нажата клавиша;
Схема, при которой активация зажигания происходит за 1 секунду раньше, нежели автомобильного стартера.

Стартер совершает обороты, и выключается, когда двигатель запущен;
Долгое нажатие. Позволяет удерживать клавишу столько, сколько требуется. Стартер не прекратит вращение до запуска мотора;
Схема, где зажигание активируется после того, как была нажата клавиша;
Схема, при которой активация зажигания происходит за 1 секунду раньше, нежели автомобильного стартера.

Также некоторые сочетают разные схемы, чтобы добиться нужного результата.

Если вы не обладает опытом в подобных работах, а также плохо разбираетесь в автомобильном электрооборудовании, своими руками браться за такую работу не стоит.

Обратитесь в хорошие мастерские. Одна только Москва готова предложить десятки адресов автосервисов, где предлагают подобные услуги. Цена окажется выше, зато результат гарантирован.

Как установить

Вне зависимости от выбранного варианта сначала нужно подготовить место установки. Для этого надо либо снять замок зажигания, либо вырезать на торпеде отдельное отверстие. Делать это можно паяльником, дрелью, канцелярским ножом и другими приспособлениями. Чтобы получить доступ к проводке, разберите консоль. Если вы планируете установить кнопку не в замок зажигания, не забудьте скрыть его заглушкой.

Рассмотрим вариант установки на ВАЗ 21214 (Нива). Используемая система будет работать таким образом: при первом нажатии кнопки с зажатой педалью тормоза двигатель включается, при втором — выключается. Если нажимать её без педали тормоза, осуществляются запуск и остановка силового агрегата. При нажатии с запущенным ДВС мотор останавливается.

Инструменты и расходники

Потребуются следующие компоненты:

сама кнопка без фиксатора;
три четырёхконтактных реле с открытыми контактами;
одно пятиконтактное реле с закрытыми контактами;
реле задних противотуманных фар;
провода и клеммы.

Вот что понадобится для установки кнопки

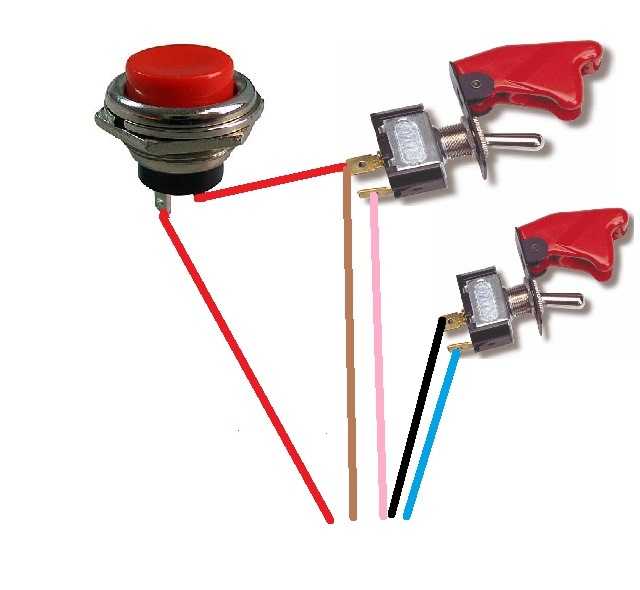

Схема подключения

Рабочий контакт реле «+» присоединяется к +12В аккумулятора (окрашен в коричневый цвет).
Разрешающий сигнал «+» подключается туда же.
Общий «-» – на массу.
Рабочий контакт реле нагрузки устанавливается на +12В при включённом зажигании (провод голубого цвета).
Управляющий сигнал «–» подключается к кнопке Start-stop.
Разрешающий сигнал «+» остаётся пустым.

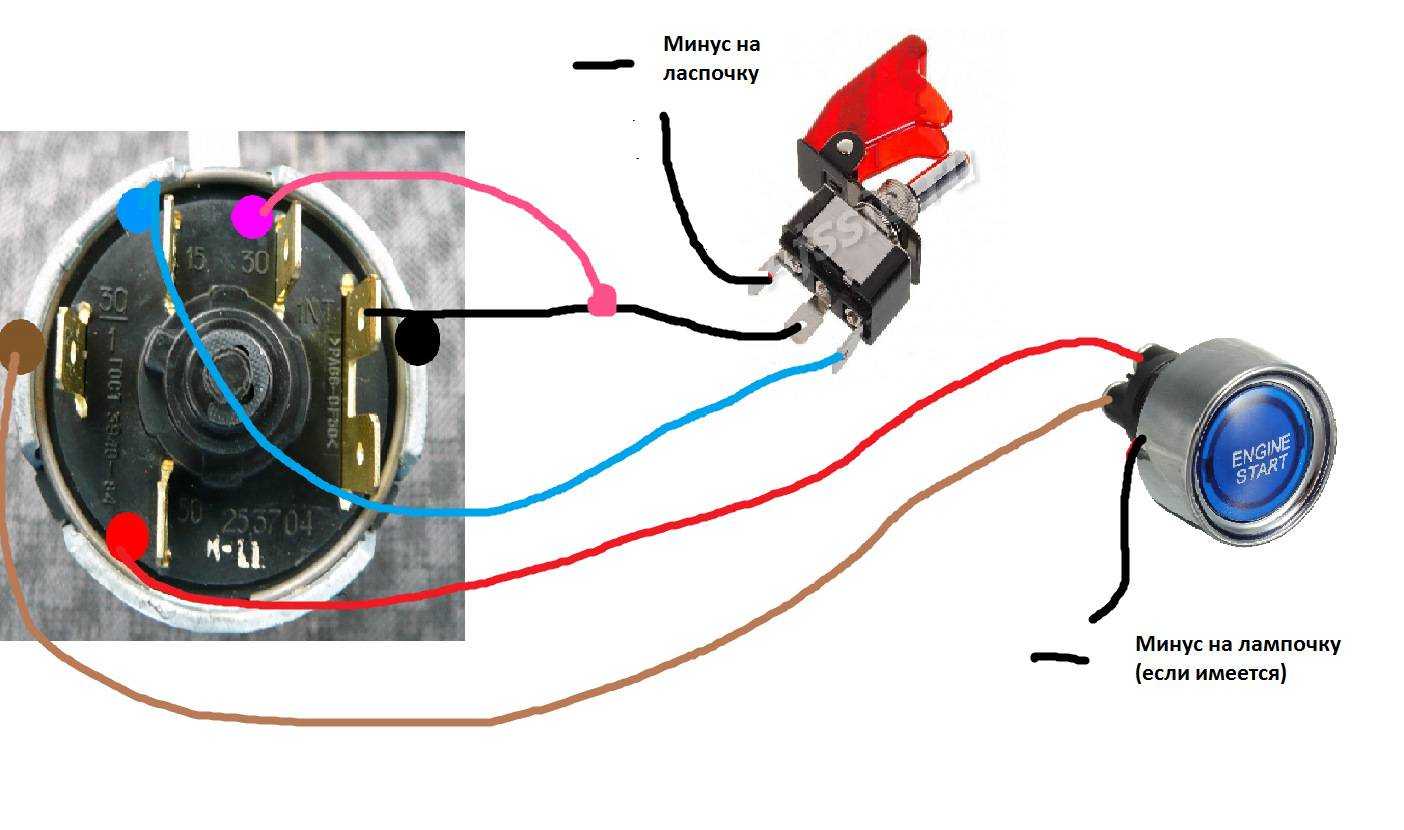

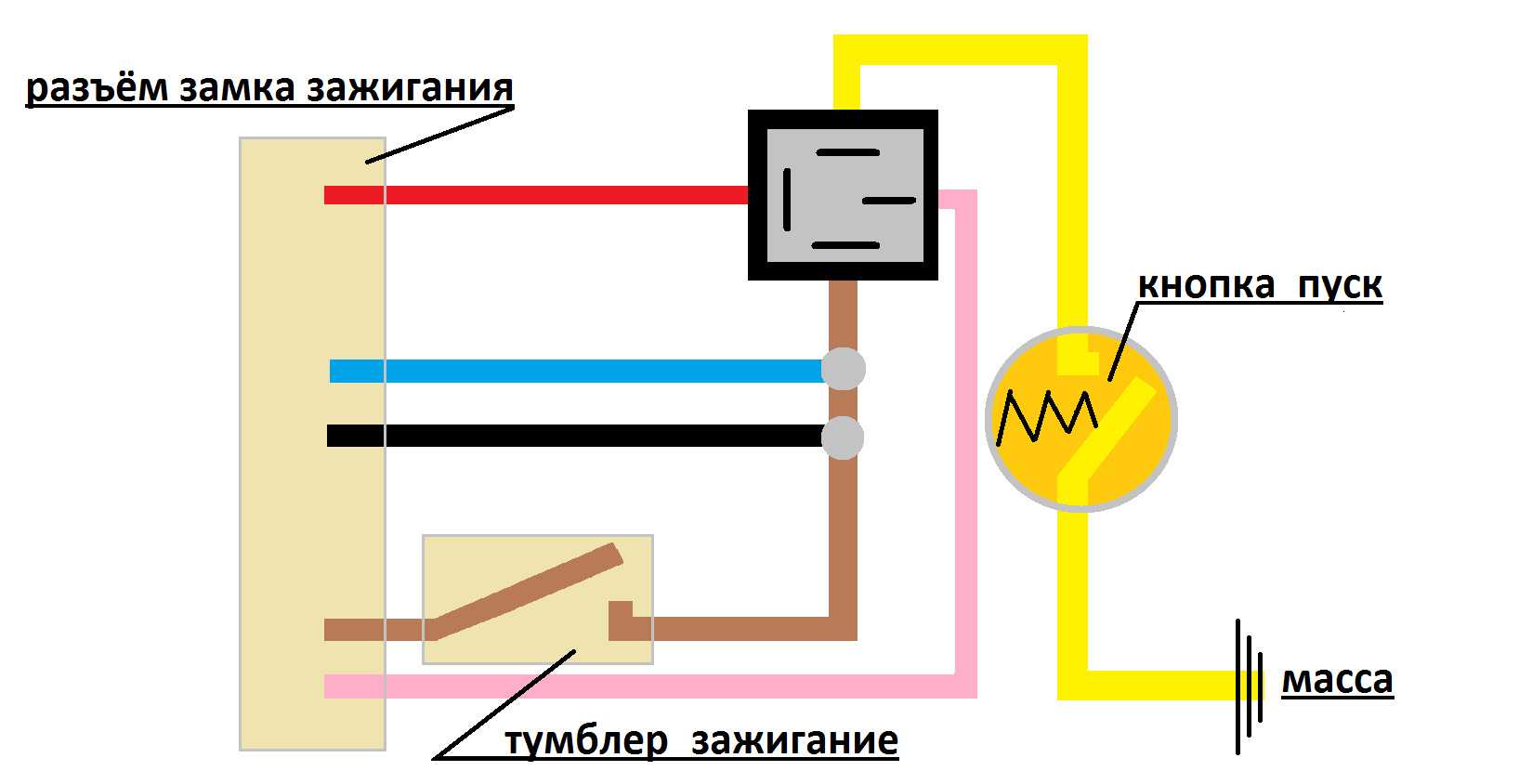

В автомобиле создаётся 3 точки подключения: к колодке замка зажигания, к концевику педали тормоза и проводу управления. Благодаря этому стартер не будет работать после активации двигателя.

Как устанавливать кнопку

В других автомобилях принцип установки примерно схож. Провода кнопки окрашены в разные цвета, так что ориентироваться нужно на гамму. Затруднения иногда возникают с оранжевыми проводами, поскольку их обычно несколько. Тонкий, на жгуте, отвечает за тормоз — его нужно кинуть на соответствующее место автомобиля. Парные — на «плюс», они отвечают за зажигание. Также есть фиолетовый провод на жгуте, отвечающий за запуск двигателя — размещаем его на бензонасосе. Красный кидается на «минус» АКБ, чёрный — на «плюс». Синий используется для подключения сигнализации и присоединяется к «плюсу». Жёлтый отвечает за соединение кнопки со стартером и отправляется туда же.

Обзор системы Старт-Стоп

По какому принципу осуществляется работа устройства автовзапуска двигателя, как производится установка системы, что нужно знать о рекуперации пускателя? Схемы для подключения и запуска автомобильного мотора вы найдете ниже, а сейчас предлагаем ознакомиться с конструктивными особенностями и принципом действия системы.

Устройство

Итак, какие элементы входят в систему пуска зажигания:

Вместо традиционного замка зажигания устанавливается специальный, более мощный стартер, оснащенный кнопкой.
Бендикс, как одна из составляющих стартерного механизма. К примеру, пусковая техника для авто Bosch оснащается специальными бесшумными бендиксами.
Контроллер, устанавливаемый в схему подключения. Его предназначение заключается в выведении информации о .
Пожалуй, самым важным компонентом системы является управляющий модуль, с помощью которого осуществляется контроль и управление работой оборудования. То есть это, по факту, «мозг» системы. С помощью управляющего модуля осуществляется считывание основных параметров, а также значений, которые передает датчик скорости. Кроме того, благодаря модулю определяется частота вращения коленвала мотора и положение педали газа в ходе движения. Управляющий модуль, получая данные, впоследствии передает их на ЭБУ.

Принцип работы

Как должна работать система? Следует отметить, что большинство современных устройств, которые сегодня можно найти в продаже, претерпели различные изменения. В них могут быть внедрены новые функции, к примеру, автосигнализация, но, тем не менее, сам принцип действия у них один. Силовой агрегат машины в автоматическом режиме отключается, если автомобиль стоит на месте и не двигается и впоследствии запускается, если водитель планирует начать движение.

Неважно, оснащено ли транспортное средство сигнализацией или нет, для активации оборудования с коробкой автомат необходимо полностью остановить машину. Затем водителю следует зажать педаль тормоза

После того, как педаль будет отпущена, оборудование активируется автоматически и мотор опять вступит в работу.

Если говорить об автомобилях с механической коробкой передач, то в данном случае принцип действия несколько другой. Чтобы оборудование вступило в работе, нужно будет включить нейтральную передачу и выключить сцепление. После этого автомобильный двигатель сам отключится, пока водитель транспортного средства вновь не выжмет сцепление (автор видео — канал CARDOT).

Возможные неисправности

В том случае, если силовой агрегат оснащен таким оборудованием, то так или иначе, но он подвергается более частым запускам. А это значит, что эксплуатация обычных стартерных механизмов в таких авто является неактуальной. Помимо этого, транспортное средство должно быть оснащено дополнительной батареей, которая позволит без проблем справляться с повышенным количеством циклов разрядки и зарядки.

Нужно учитывать, что при появлении неполадок в работе силового агрегата, система все равно будет работать в следующих случаях:

Если неисправности коснулись генераторного устройства. Даже если генератор будет работать с неполадками, мотор продолжит функционировать.
В том случае, если разрядилась и имеющегося в ней заряда не хватит для повторного запуска мотора после остановки.
Если по каким-то причина охлаждающая жидкость в системе не прогревается и ее температура составляет меньше 25 градусов. Двигатель в данном случае будет продолжать функционировать, даже если водитель сделает все, чтобы его остановить, поскольку агрегат будет пытаться прогреть антифриз до рабочих температур.
Также система не сработает, если рулевое колесо авто вывернуто в максимальное левое или правое положение (автор видео — Дмитрий Герасимов).

Что касается непосредственно неисправностей Старт-стоп:

Вышел из строя управляющий модуль. Такая проблема случается нечасто, но, тем не менее, исключать ее нельзя. Если блок сломается, запуск двигателя будет невозможен, поэтому придется снимать модуль и ремонтировать его либо менять. Неисправности управляющего устройства могут быть обусловлены износом или перегоранием платы.
Выход из строя стартерного механизма, в частности, бендикса. Как и любое другое оборудование, стартер имеет свойство изнашиваться со временем, поэтому от его поломки никто не застрахован.
Повреждение электроцепи подключения. Такие неисправности решаются путем замены поврежденного участка.

При обнаружении неисправностей блоком управления на должна появиться кнопка Check Engine.

Как механизм влияет на защиту машину от угона

Многие водители опасаются использовать этот компонент, считая, что он нарушает безопасность машины, однако это не так — ключ в брелоке понадобится в любом случае. Если дверь открыта не ключом, кнопка просто не сработает, так что защита от угона не снижается.

Кнопка старт-стоп — интересная альтернатива обычному ключу. С ней можно завести двигатель гораздо быстрее и удобнее. Устанавливать её или нет — личное дело каждого водителя, это скорее вопрос привычки и желания попробовать что-то новое.

Многие современные автомобили оснащаются системой под названием Start-Stop. Она позволяет запускать двигатель с помощью кнопки, а не ключа зажигания. Кроме штатных устройств, в продаже встречаются универсальные решения, которые позволяют установить такой механизм практически на любой автомобиль. Сегодня мы расскажем вам о том, как работает кнопка бесключевого запуска двигателя, какими преимуществами и недостатками она обладает, а также как её правильно подключить и установить на автомобиль своими руками.

Последовательность монтажа

Отдельно разберём последовательность того, как правильно подключить устройство.

Если брать за основу другие схемы, то есть сохраняется общий для всех принцип. В вашем распоряжении будет кнопка, от которой выходят провода разного цвета. Перепутать их между собой сложно.

В некоторых случаях возникают вопросы к фиолетовой проводке. Обычно они служат для запуска мотора. Красный идёт на минус АКБ, а чёрный на плюс.

Самым простым и правильным решением будет покупка готового комплекта. Они продаются во множестве магазинов. Их преимущество в том, что есть уже собранная кнопка со всеми проводами и клеммами. В комплекте предусмотрена схема подключения. Поэтому что-либо перепутать здесь уже вряд ли получится.

Последовательность установки кнопки можно описать примерно так:

сначала демонтируется личинка штатного замка зажигания;
далее снимается сам замок;
проводка в замке аккуратно отрезается;
провода, следующие к блоку зажигания, закрываются изолентой;
к ним подключается кнопка согласно выбранной схеме;
клавиша монтируется в салон в удобное место для водителя.

Процедуру нельзя назвать невероятно сложной. Но и у новичка может возникнуть множество вопросов. Поэтому тут следует быть внимательным и предельно аккуратным.

Многих волнует вопрос безопасности при монтаже подобных кнопок. Тут всё зависит от уровня профессионализма того, кто её установил. Лучше использовать схему, в которой применяется брелок от обычного ключа. Так даже при вскрытии авто завести мотор, не имея при себе ключа, злоумышленник не сможет.

Последовательность операций при установке «старт/стоп» на замок зажигания

Чтобы правильно вмонтировать устройство в систему, необходимо соблюдать приведённую ниже последовательность действий:

Вначале извлекается личинка замка зажигания, за ней следует сам замок.
Личинка замка зажигания извлечена из гнезда
Провода, находящиеся в замке, аккуратно обрезаются.
Жгут обрезанных проводов из замка зажигания
Проводка, идущая к блоку зажигания, изолируется с помощью изоленты, после чего к ним подключается кнопка из комплекта в соответствии с выбранной ранее схемой.
Провода на блоке зажигания тщательно обматываются изолентой
После подключения клавиша монтируется на приборной панели или в любом другом удобном для водителя месте.

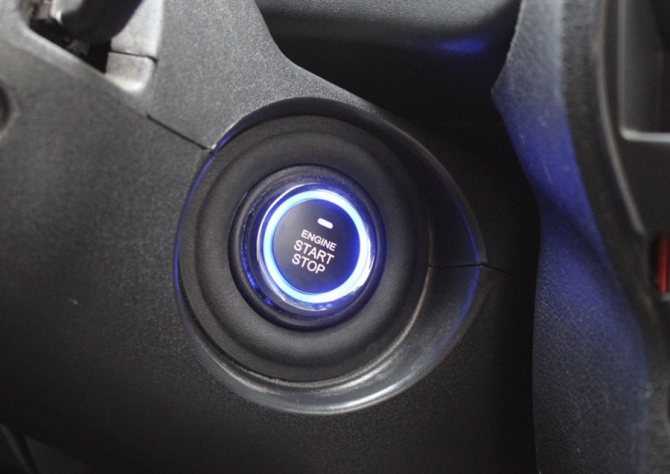

Кнопка «старт/стоп», смонтированная на приборной панели автомобиля

Готовые универсальные комплекты

При желании можно приобрести уже готовый комплект для подобной переделки. Среди всего представленного обилия выделяют следующие универсальные варианты:

Наборы с ключом и кнопкой запуска. Система включает двигатель только после поворота ключа в замке зажигания.
Безключевой вариант, имеющий более сложную схему установки.
Кнопочное пусковое устройство с кратковременным нажатием, запускающее мотор буквально за секунду удержания, чего будет вполне достаточно для полноценного прокручивания стартера.
Устройство с длительным нажатием, требующее большего времени для включения ДВС, что позволяет водителю самому контролировать вращение стартера.

Если с установкой любого из этих комплектов возникнут какие-либо трудности, то всегда можно решить проблему с помощью специалистов.

Установка и подключение кнопки старт/стоп на автомобили Лада

Одна из особенностей дорогих автомобилей — наличие вместо привычного ключа зажигания кнопки старт/стоп двигателя. Опцию «Запуск двигателя кнопкой» АвтоВАЗ пока не предоставляет, но любой владелец автомобиля Лада может доработать конструкцию своими руками.

Далее представлено две схемы подключения кнопки старт/стоп:

Установка готового комплекта с кнопкой, блоком управления и проводами (цена около 35$), см. каталог Алиэкспресс;
Самостоятельное изготовление одной из самых популярных схем на основе автомобильных реле (стоимость около 6$).

В обоих случаях реализовать схему можно на любом автомобиле Лада (XRAY, Веста, Ларгус, Гранта, Калина, Приора или Нива 4х4), в том числе и иномарках. Кнопка устанавливается на место замка зажигания.

Замок зажигания можно:

убрать;
оставить. Кнопку старт/стоп подключить к разъему замка зажигания (позволяет в течение 10 минут вернуться к схеме запуска с ключом), а чтобы руль не блокировался оставить в нем отпиленный и повернутый ключ.

Установка кнопки старт/стоп двигателя (готовый комплект)

Самый простой вариант сделать запуск двигателя с кнопки — купить комплект, который в китайском магазине называется примерно так: «push start button start/stop car engine function working with car alarm system and remote central lock blue color back light». Судя из наименования товара, кнопка и блок управления могут быть подключены к сигнализации.

Наиболее популярным среди автолюбителей считается схема, когда запуск двигателя кнопкой происходит при нажатой педали тормоза. Все нажатия короткие, то есть удерживать для работы стартера не нужно. Именно такой алгоритм работы мы и получаем:

Одно нажатие — режим ACC;
второе нажатие — зажигание включено;
третье нажатие — зажигание выключено;
Чтобы завести двигатель нужно нажать педаль тормоза и нажать кратковременно кнопку старт/стоп (если плохо заводится, можно зажать и держать кнопку, тогда стартер будет работать).

Универсальная схема подключения кнопки старт/стоп из комплекта:

Теперь в кармане можно носить только брелок от сигнализации.

Схема установки кнопки старт/стоп (минимальные затраты)

Алгоритм работы:

Первое нажатие кнопки	Включение зажигания	Запуск двигателя
Второе нажатие кнопки	Выключение зажигания	Остановка двигателя
Нажатие кнопки при запущенном ДВС	Остановка двигателя

Потребуется:

Кнопка старт/стоп без фиксации (продается отдельно на китайском рынке за 5$);
4-х контактное реле с нормально открытым контактом (3 шт);
5-ти контактное реле с нормально закрытым контактом (1 шт);
Реле задних противотуманных фар (ЗПТФ), каталожный номер 2114-3747 (23.3777);
Провода и клеммы.

Описание подключений к реле ЗПТФ (цвета проводов указаны для ВАЗ 21214 (Нива)):

Рабочий контакт реле (+) — подключаем +12В от АКБ (коричневый цвет в колодке замка зажигания).
Разрешающий сигнал (+) — тоже +12В от АКБ, т.к. стоит перемычка между 1 и 2 контактами.
Общий (-) — масса.
Рабочий контакт реле (нагрузка) — подключен +12В при включении зажигания (голубой провод в колодке замка зажигания).
Управляющий сигнал (-) — подключаем кнопку старт/стоп.
Разрешающий сигнал (+) — пусто.

Общая схема подключения кнопки старт/стоп:

Всего в машине будет три точки подключения:

Колодка замка зажигания (контакт 15 — +12В после зажигания, контакт 30 — +12В от АКБ);
К концевику педали тормоза;
К проводу управления (блокировка) стартером, чтобы стартер не работал после запуска двигателя. Найти подходящий контакт можно в моторном отсеке (для Нивы — это черно-красный провод), либо подключится к лампе давления масла или лампе аккумулятора.

В случае использования сигнализации, в схему можно добавить еще одно 5-ти контактное реле, которое будет блокировать кнопку при постановке машины на охрану:

А как считаете вы, нужно ли отказываться от привычного замка зажигания с ключом в пользу кнопки? Какой вариант такого тюнинга вам больше подходит? Напомним, в статье представлено только две схемы подключения, на самом деле их на много больше. Кстати, а вы знаете, как на Гранте сделать автоматическое открытие багажника?

Фото: бортовой журнал Cashok73 и ivan620

Обнаружили ошибку? Выделите ее и нажмите Ctrl+Enter..

Как подключить магнитолу, чтобы она работала без зажигания
Проверка и замена замка зажигания на Lada Vesta и XRAY
Замена замка зажигания на Лада Приора, Калина и Гранта

Как сделать такой запуск возможным

Для примера ниже рассматриваются несколько вариантов реализации подобной идеи. Стоит учесть, что затевая такую модернизацию, необходимо разбираться и понимать, что и как делать, ведь все манипуляции вы производите на свой страх и риск. В том случае, если в процессе работы возникают сомнения в правильности действий, следует обратиться за советом к специалисту (автоэлектрику).

Схема запуска двигателя с кнопки с применением ключа

Существует значительное количество отличающихся вариантов исполнения такого подхода. Например, приведенная ниже схема.

А ниже схема подключения реле к замку зажигания

Работает всё предельно просто. Вставляется ключ в замок и поворачивается. Затем нажимается кнопка и удерживается, пока не заработает мотор. Для выключения всей системы достаточно повернуть ключ в исходное положение. При таком варианте сохраняются все функции замка зажигания и иммобилайзера.

Установка кнопки запуска двигателя без ключа зажигания

Это более сложный вариант, позволяющий завести мотор с помощью кнопки, при таком подходе используется, например, РЗПТФ (реле задних противотуманных фонарей). Его включение показано на схеме, приведенной на рисунке:

Дополнительным преимуществом окажется подключение питания к сигнализации. В этом случае алгоритм работы будет следующим:

снимается машина с сигнализации, на контакт 1 РЗПТФ приходит питание, зажигается подсветка;
нажимается и удерживается кнопка – включаются реле зажигания и стартера, начинает крутиться стартер;
кнопка удерживается, пока не заведется мотор, затем она отпускается, реле стартера отключается, мотор продолжает работать;
повторное нажатие приводит к остановке двигателя;
после установки автомобиля на сигнализацию гаснет подсветка.

Это один из возможных способов реализации подобной системы запуска. В процессе такого пуска могут быть использованы и другие элементы. Например, двигатель будет заводиться при нажатии на сцепление или тормоз, все будет определяться заданным алгоритмом запуска.

Реализация идеи завести мотор при помощи кнопки вместо ключа, возможна на любом автомобиле. При этом может быть использован совершенно произвольный, только ваш алгоритм действия. Решение о том, каким образом будет заводиться двигатель – кнопкой или ключом зажигания – дело личного выбора, и мастерства человека, который возьмется за доработку системы зажигания. » alt=»»>

Для удобства запуска двигателя автомобиль оснащают системой «старт-стоп». Существуют разные варианты установки, выбор которых зависит от предпочтений владельца автомобиля. При минимальном наборе деталей и инструментов выполнить монтаж кнопки вместо замка зажигания можно своими руками.

На каких автомобилях устанавливается

Опция старт-стоп может быть предусмотрена на широком спектре машин, как с бензиновыми, так и с дизельными двигателями. Обычно она устанавливается на новых автомобилях как стандартная или в качестве дополнительной.

Раньше система встречалась только на гибридных машинах. В настоящее время многие автомобили, относящиеся к среднему и высшему классам, такие как Audi, BMW, Mercedes-Benz, Porsche и другие, оснащены старт-стоп.

У каждого производителя название системы может отличаться, но принцип работы в большинстве случаев не меняется.

Для наглядности сведем информацию в таблицу ниже.

Производитель авто	Название системы
BMW	Auto Start Stop
Smart	Micro Hybrid System (mhd)
Mercedes-Benz	ECO start/stop
Porsche	Auto Start-Stop-Funktion
Mazda	i-STOP, i-ELOOP
Peugeot	Stop/Start system
Volkswagen	Start-Stop System
Volvo	Start/Stop
Citroën	Stop & Start system
KIA	Intelligent Stop and GO system (ISG)
Hyundai	Idle Stop & Go
