Блок в салоне рено меган 2
Он находится в левой нижней части приборной панели. На обратной стороне защитной крышке будет находится актуальная информация с расшифровкой схемы.
| 1 | Резерв |
| 2 | Резерв |
| 3 | Резерв |
| 4 | 3А Электродвигатель вентилятора и датчик температуры воздуха в салоне, внутреннее зеркало заднего вида, датчики дождя и света |
| 5 | 20А Обогрев сидений водителя и переднего пассажира |
| 6 | 20А Электрозамки всех дверей |
| 7 | 15А Прикуриватель |
| 8 | 7,5А Обогрев наружных зеркал |
| 9 | 10А Блок управления ABS |
| 10 | 15А Головное устройство аудиосистемы, бортовой компьютер, электродвигатель омывателей фар, ветрового окна и стекла двери задка (хэтчбек, универсал), подогрев топлива (двигатель К9К), блок управления системой отопления (кондиционирования) и вентиляции салона, блок управления охранной сигнализацией |
| 11 | 15А Стоп-сигнал |
| 12 | Резерв |
| 13 | 25А Электродвигатель стеклоподъемника двери водителя |
| 14 | 25А Электродвигатель стеклоподъемника двери переднего пассажира |
| 15 | 20А Комбинация приборов, электропривод наружных зеркал |
| 16 | 15А Звуковой сигнал, диагностический разъем, электродвигатель стеклоочистителя ветрового окна |
| 17 | 15А Электродвигатель стеклоочистителя двери задка |
| 18 | 20А Блок управления электрооборудованием салона, реле дополнительного оборудования |
| 19 | 30А Электродвигатель системы отопления (кондиционирования) и вентиляции салона |
| 20 | 40А Электродвигатели стеклоподъемников задних дверей |
| 21 | 20А 40А Электродвигатель люка салона, электропривод складывающейся крыши |
| R1 | Реле электродвигателей стеклоподъемников всех дверей |
| R2 | Реле дополнительного оборудования |
В данной статье рассмотрены предохранители автомобилей рено меган 2 седан, хэтчбек, универсал 2003, 2004, 2005, 2006, 2007, 2008 года выпуска с бензиновыми (K4J, K4M, F4R) и дизельным (F4R) двигателями. Большинство цепей питания электрооборудования автомобиля защищено плавкими предохранителями. Мощные потребители тока подключены через реле. Предохранители и реле установлены в монтажных блоках, которые находятся в салоне автомобиля и моторном отсеке.
Где расположен блок предохранителей.
Предохранители установлены в монтажном блоке в салоне автомобиля. Он расположен в нижней левой части панели приборов со стороны водителя и закрыт крышкой (см. рис.).

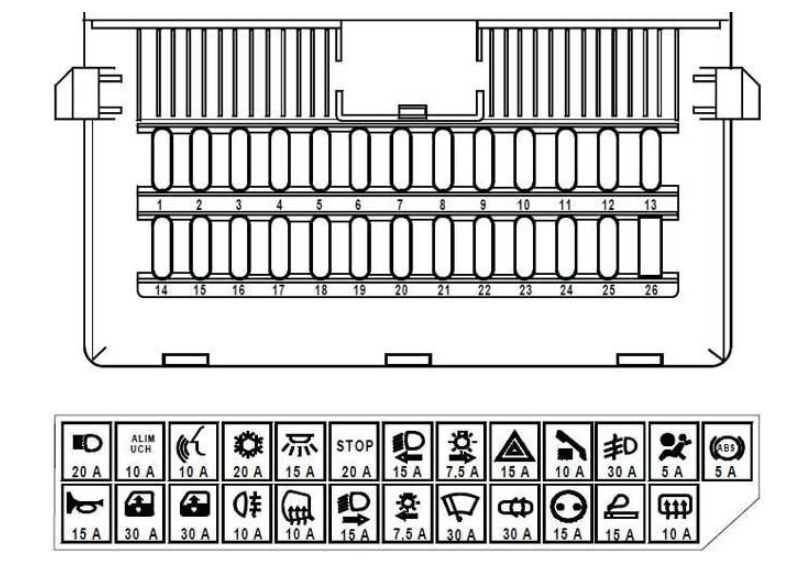

На крышке нанесена схема расположения предохранителей
Расшифровка блока предохранителей в салоне
| Номер | Сила тока,А | Защищаемая цепь |
| Резерв | ||
| Резерв | ||
| Резерв | ||
| АР1А | Электродвигатель вентилятора и датчик температуры воздуха в салоне, внутреннее зеркало заднего вида, датчики дождя и света | |
| BPR1 | Обогрев сидений водителя и переднего пассажира | |
| Электрозамки всех дверей | ||
| Прикуриватель | ||
| 15RP | Обогрев наружных зеркал | |
| SP15 | Блок управления ABS | |
| Головное устройство аудиосистемы, бортовой компьютер, электродвигатель омывателей фар, ветрового окна и стекла двери задка (хэтчбек, универсал), подогрев топлива (двигатель К9К), блок управления системой отопления (кондициони-рования) и вентиляции салона, блок управления охранной сигнализацией | ||
| SP17 | Стоп-сигнал | |
| Резерв | ||
| BP55 | Электродвигатель стеклоподъемника двери водителя | |
| BP70 | Электродвигатель стеклоподъемника двери перед-него пассажира | |
| ВСРЗ | Комбинация приборов, электропривод наружных зеркал | |
| ВР32 | Звуковой сигнал, диагностический разъем, электро-двигатель стеклоочистителя ветрового окна | |
| ВР25 | Электродвигатель стеклоочистителя двери задка | |
| ВР77 | Блок управления электрооборудованием салона, реле дополнительного оборудования | |
| Электродвигатель системы отопления (кондициони-рования) и вентиляции салона | ||
| BP87/BP48 | Электродвигатели стеклоподъемников задних дверей | |
| 20, 40 | BP93 | Электродвигатель люка салона, электропривод складывающейся крыши |
| — | Реле электродвигателей стеклоподъемников всех дверей | |
| Реле дополнительного оборудования |
Расположение монтажного блока предохранителей в моторном отсеке.
1 — бачок системы охлаждения двигателя; 2 — трубопровод компрессора кондиционера; 3 — правая опора подвески силового агрегата; 4 — пробка маслоналивной горловины; 5 — датчик абсолютного давления в ресивере; 6 — ресивер; 7 — транспортная проушина; 8 — дроссельный узел; 9 — бачок главного тормозного цилиндра; 10 — воздухоподводящий рукав; 11 — электронный блок управления двигателем; 12 — корпус воздушного фильтра; 13 — крышка монтаж- ного блока реле и предохранителей; 14 — аккумуляторная батарея; 15 — воздухозаборный рукав; 16 — водораспределитель; 17 — датчик детонации; 18 — датчик температуры воз- духа в ресивере; 19 — крышка бачка омывателя ветрового стекла

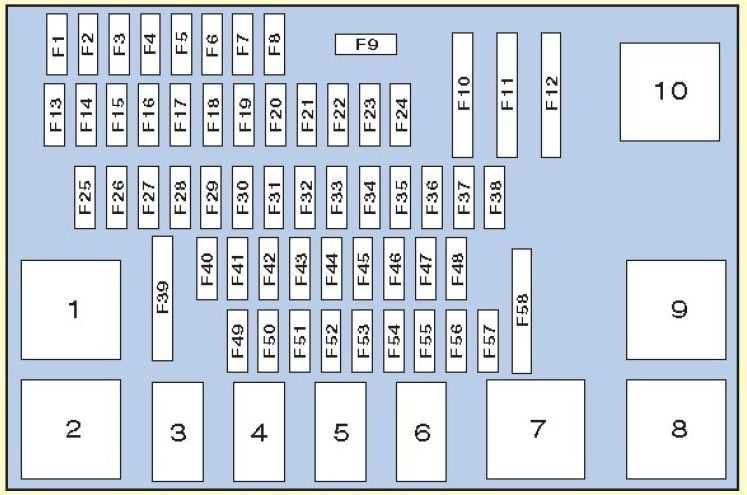

Схема расположения предохранителей под капотом
Видео как добраться до предохранителей в моторном отсеке Renault Megane2.
Расшифровка предохранителей под капотом Renault Megane 2
Предохранителе в салоне
Данный блок расположен в панели и закрыт защитной крышкой, на обратной стороне которой будет нанесена актуальная схема с описанием элементов.
Вариант 1
Фотография
Схема
Описание
| 1 | 25А / 15А Электродвигатель вентилятора отопителя, резистор вентилятора отопителя, выключатель по температуре, выключатель по давлению, реле отключения кондиционера, реле кондиционера, термостат, э/п клапан системы повышения частоты вращения XX (FICD) |
| 2 | 10А Выключатель кондиционера, реле кондиционера, выключатель по давлению, электромагнитная муфта компрессора кондиционера, э/п клапан системы повышения частоты вращения XX(FICD), термостат |
| 3 | 10А Реле стартера, выключатель запрещения запуска |
| 4 | 15А Прикуриватель, радиоприемник |
| 5 | 10А Фара (правая), реле переключателя света фар |
| 6 | 10А Фара (левая), реле переключателя света фар, реле-прерыватель указателей поворота, указатели поворота |
| 7 | 15А Радиоприемник и часы, освещение салона, выключатель освещения салона, концевые выключатели дверей, зуммер системы предупреждения о движении задним ходом, выключатель блокировки дверей, реле центрального замка, электропривод замков дверей, контроллер центрального замка, спидометр |
| 8 | 15А Выключатель аварийной сигнализации, звуковой сигнал, реле звукового сигнала, выключатель звукового сигнала, указатели поворота |
| 9 | 15А Реле габаритов, подсветка, выключатель противотуманных фар, противотуманные фары, переключатель управления освещением, выключатель задних противотуманных фонарей, реле задних противотуманных фонарей |
| 10 | 10А Выключатель стоп-сигналов, стоп-сигналы, контроллер блокировки селектора |
| 11 | 15А Переключатель управления стеклоочистителями и стеклоомывателями, электродвигатель стеклоочистителей, электродвигатель стеклоомывателей, реле системы изменения интервала работы стеклоочистителей |
| 12 | 10А Реле управления горным тормозом, электронный блок управления АКПП, индикатор “OD OFF”, индикатор “UNLADEN”, реле электродвигателя вентилятора конденсатора, зуммер системы предупреждения о движении задним ходом, выключатель фонарей заднего хода, фонари заднего хода, выключатель запрещения запуска, реле стартера, контроллер системы облегчения запуска двигателя (QOSIII), , контроллер системы облегчения запуска двигателя (QOSII), реле свечей накаливания №1, реле свечей накаливания №2, индикатор свечей накаливания, указатель температуры охлаждающей жидкости, датчик температуры, датчик скорости автомобиля, комбинация приборов, реле электропривода стеклоподъемников, реле-прерыватель указателей поворота, переключатель системы управления полным приводом (4WD), реле системы 4WD, электро пневмо клапан системы управления полным приводом |
| 13 | 10А / 15А Подогреватель топлива |
| 14 | 15А Задний отопитель, выключатель заднего отопителя |
| 15 | 10А Выключатель горного тормоза, реле управления горным тормозом, электромагнитный клапан горного тормоза, электромагнитная муфта горного тормоза, педаль акселератора |
| 16 | 10А Выключатель противотуманных фар, противотуманные фары, ЭБУ |
| 17 | 10А Указатели поворота, выключатель указателей поворота |
| 18 | 15А Генератор, реле системы зарядки, контроллер системы облегчения запуска двигателя (QOSIII) |
| 19 | 10А Электропривод останова двигателя, электромагнитный клапан отсечки топлива |
| 20 | 10А Переключатель корректора фар, электропривод корректора фар |
| 23 | 15А Повторители указателей поворота, реле повторителей указателей поворота |
Полную электросхему распределения питания данного блока можете скачать тут.
Вариант 2
Актуальная схема будет находится на обратной стороне крышки.
Расшифровка
Полная таблица расшифровки японских иероглифов: скачать.
Если же обозначения на английском, тогда сверьтесь с таблицей.
| HEATER | Отопитель |
| AIRCON | Кондиционер |
| ABS | АБС |
| HSA | Система трогания на подъеме |
| STARTER | Стартер |
| RADIO, CIGAR | Магнитола, прикуриватель |
| HEAD LAMP (RH) | Правая фара |
| HEAD LAMP (LH) | Левая фара |
| ROOM LAMP, CLOCK | Лампа освещения салона, Часы |
| HAZARD, HORN | Аварийная сигнализация, звуковой сигнал |
| TAIL | Габаритные огни |
| FOG LAMP | Противотуманные фары |
| STOP LAMP | Стоп-сигналы |
| WIPER, WASHER | Стеклоочиститель и омыватель |
| GAUGE, BACK | Комбинация приборов, фонарь заднего хода |
| FUEL HEATER | Подогрев топлива |
| SEAT HEATER | Обогреватель сидений |
| EXH. BREAKE | Горный тормоз |
| FOG LAMP | Противотуманные фары |
| TURN S/LAMP | Указатели поворота |
| GENERATOR | Генератор |
| ENG. STOP | Остановка двигателя |
| POWER WINDOW | Электропривод стекло подъемников |
Обычно пользователи нашего сайта находят эту страницу по следующим запросам:электросхема Opel Vectra A, предохранители Opel Vectra A, электросхема двигателя Opel Vectra A, цветная электросхема Opel Vectra A
Предохранители
Внимание — Предохранители собраны в одном блоке. Блок предохранителей/реле расположен под капотом двигательного отсека
Предохранители закрыты крышкой. — На блоке предохранителей имеются четыре запасных предохранителя разной мощности. Неплохо иметь в автомобиле набор запасных предохранителей. Их можно приобрести у дилера фирмы Audi.
Снятие плавкого предохранителя (модели 2,0 л)
Плавкие предохранители предназначены для того, чтобы разорвать цепь, когда ток в цепи превышает допустимое значение.
Плавкие предохранители размещены в блоке предохранителей и реле, расположенном под крышкой с нижней правой стороны панели приборов. Расположение предохранителей и электрические цепи, защищаемые предохранителями, приведены на внутренней стороне крышки блока предохранителей и реле.
Перед снятием предохранителя выключите зажигание. Для того чтобы снять предохранитель, просто извлеките его. Провод внутри предохранителя легко заметен и будет разорван, если предохранитель перегорел.
Всегда заменяйте предохранитель другим той же мощности. На каждом предохранителе указана величина защищаемого тока. Никогда не заменяйте предохранитель более чем один раз, не определив причину его перегорания.
Реле
Расположение блока реле в моторном отсеке (модели SRi 2,0 л)
Реле — это электронно-управляемый переключатель, который обычно используется следующим образом:
а) реле может переключать большие токи дистанционно от цепи, в которой течет этот ток, позволяя использовать более тонкие провода и контакты переключателей;
б) реле может иметь более одного управляющего входа в отличие от механического переключателя;
в) реле может выполнять функцию таймера, например задавать интервал работы стеклоочистителей.
Если система, управляемая реле, выходит из строя и причиной неисправности, возможно, является реле, прислушайтесь к работе реле при включенной системе. Если реле исправно работает, то вы должны услышать щелчок при его включении. Если реле исправно, то причина неисправности заключена в элементах или соединяющих проводах. Если реле не работает, это значит, что оно не получает основного электропитания или управляющего импульса или неисправно.
Для замены реле выключите зажигание и, просто потянув его, извлеките из гнезда и вставьте на его место новое.
Большая часть реле расположена с обратной стороны главного блока предохранителей. Для доступа к реле открутите винты и извлеките блок предохранителей, перемещая его вперед. Реле заднего стеклоочистителя расположено в задней двери за панелью обивки.
В некоторых моделях дополнительные реле расположены в блоке реле, установленном с левой стороны моторного отсека.
| Номер | Номинал | Цвет | Цепь |
| F1 | 10А | Красный | Левый габаритный огонь и задние комбинации колес |
| F2 | 20А | Желтый | Подогреваемые передние сиденья, прикуриватель, щиток приборов, подогреваемое заднее стекло, аудиосистема, система полного привода |
| F3 | 10А | Красный | Левая фара головного освещения |
| F4 | 30А | Зеленый | Вентилятор отопителя |
| F5 | 10А | Красный | Уровень направления пучка фары головного освещения, корректор фар |
| F6 | 30А | Зеленый | Очиститель ветрового стекла |
| F7 | 15А | Синий | Индикаторы указателей поворота, стоп-сигналы, блокировка переключения, диагностика |
| F8 | 15А | Синий | Освещение салона, подсветка багажного отделения, лампы аварийной сигнализации, часы, аудиосистема, трип-компьютер, диагностика |
| F9 | 10А | Красный | Подсветка щитка приборов, подсветка номерного знака, подсветка моторного отсека, подсветка переключателя |
| F10 | 30А | Зеленый | Люк крыши |
| F11 | 20А | Желтый | Топливный насос |
| F12 | 10А | Красный | Сервопривод зеркал заднего вида, электростеклоподъемники, центральный замок |
| F13 | 20А | Желтый | Передние противотуманные фары |
| F14 | 10А | Красный | ABS, автоматическая коробка передач |
| F15 | 30А | Зеленый | Подогреваемое заднее стекло |
| F16 | 10А | Красный | Автоматическая коробка передач |
| F17 | 20А | Желтый | Центральный замок |
| F18 | 10А | Красный | Дневные ходовые огни |
| F19 | 10А | Красный | Система полного привода |
| F20 | 10А | Красный | Звуковой сигнал |
| F21 | 10А | Красный | Правый габаритный огонь и комбинация задних фонарей |
| F22 | 10А | Красный | Подогрев карбюратора, лампы движения задним ходом, трип-компьютер, диагностика, подсветка |
| F23 | 10А | Красный | Правая фара головного освещения |
| F24 | 30А | Зеленый | Вентилятор системы охлаждения двигателя |
| F25 | 10А | Красный | Правая лампа фары головного освещения, корректор фар |
| F26 | 30А | Зеленый | Задние электростеклоподъемники |
| F27 | 10А | Красный | Задние противотуманные фары |
| F28 | 20А | Желтый | Вывод 30 — прицеп |
| F29 | 10А | Красный | Омыватель фар головного освещения, подогрев распылителей омывателя |
| F30 | 30А | Зеленый | Стекла передних дверей с сервоприводом |
Предохранители и реле под капотом
Расположение данного блока в моторном показано на схеме.
Выглядит он примерно вот так.
Схема
Расшифровка
Предохранители
| Ef1 | 7.5A Блок управления электрооборудованием, датчик тока АКБ |
| Ef2 | Резерв |
| Ef3 | 25A Блок управления системой курсовой устойчивости ABS/ESP |
| Ef4 | 40A Обогреватель заднего стекла, обогреватели наружных зеркал, цепи предохранителей F38 и F47 |
| Ef5 | 70A Блок предохранителей и реле в салоне, цепи предохранителей F5/ F23/ F24/ F25/ F26/ F27/ F42/ F44 |
| Ef6 | 80A Блок предохранителей и реле в салоне |
| Ef7 | 50A Блок управления системой курсовой устойчивости ABS/ ESP |
| Ef8 | Резерв |
| Ef9 | 80A Дополнительный отопитель*1 |
| Ef10 | 40A Обогрев ветрового стекла, правая сторона*1 |
| Ef11 | 40A Обогрев ветрового стекла, левая сторона*1 |
| Ef12 | 30A Стартер*3 |
| Ef12 | 15A Блок управления АКП*2 |
| Ef13 | 15A Блок управления АКП*3 |
| Ef13 | 30A Стартер *2 |
| Ef14 | 25A Электронная система управления двигателем, топливный насос |
| Ef15 | 15A Реле муфты компрессора кондиционера, муфта компрессора кондиционера |
| Ef16 | 50A Электровентилятор системы охлаждения |
| Ef17 | 40A Электровентилятор охлаждения рабочей жидкости АКП*3 |
| Ef18 | 80A Электро насос гидроусилителя рулевого управления |
| Ef19 | Резерв |
| Ef20 | Резерв |
| Ef21 | Резерв |
| Ef22 | Резерв |
| Ef23 | 15A Система управления двигателем |
| Ef24 | Резерв |
| Ef25 | Резерв |
| Ef26 | Резерв |
*1 – В зависимости от комплектации, *2 – с двигателем 1,6, *3 – с двигателем 2,0.
Реле
| Er1 | 20A Реле стартера |
| Er1 | 20A Реле включения света заднего хода |
| Er2 | 20A Реле сирены охранной сигнализации |
| Er3 | 20/35A Реле стартера / Реле электровентилятора охлаждения рабочей жидкости |
| Er4 | 35A Главное реле системы управления двигателем |
| Er5 | 20A Реле электромагнитной муфты компрессора кондиционера |
| Er6 | 20A Реле топливного насоса |
Назначение и расположение предохранителей в монтажном блоке в салоне автомобиля Рено Дастер до 2015 года
Особенностью монтажного блока реле и предохранителей в салоне автомобиля является то, что в нем нет реле. В этом блоке установлены лишь одни предохранители. На предохранителях имеется маркировка и соответствующая цветовая окраска, которая указывает на номинал предохранителя. Предохранители удобно менять, используя пинцет, так как пальцами не всегда удобно извлекать предохранители из монтажного блока. (как показано на фото выше). Сам блок находится с левой стороны в торце панели приборов.

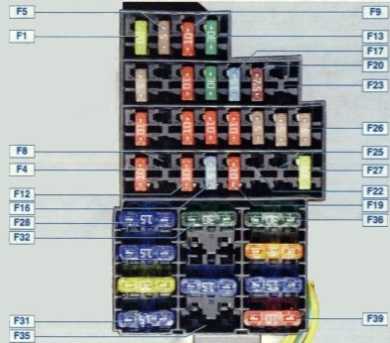

Открываем крышку и видим общий вид на монтажный блок предохранителей в салоне Рено Дастер
Обозначение, назначение и номинальные характеристики предохранителей в монтажном блоке расположенном в салоне Рено Дастер
| F1 (20) | Цепи: очистителя ветрового стекла; обмотки реле обогрева стекла двери багажного отделения |
| F2 (5) | Цепи: электропитания комбинации приборов; обмотки реле К4 топливного насоса и катушек зажигания; у электропитания ЭБУ системы управления двигателем от выключателя зажигания ; |
| Ef1 | 10A Противотуманные фары |
| Ef2 | 7.5A Блок управления электрооборудованием |
| Ef3 | 30A Обогреватель заднего стекла, обогреватели наружных зеркал |
| Ef4 | 25A Блок управления системой курсовой устойчивости |
| Ef5 | 60A Цепи предохранителей Р11, Р24-Р27, Р34, Р39, Р41 |
| Ef6 | 60A Выключатель (замок) зажигания, цепи предохранителей Р28. Р31, Р38, Р43, Р46, Р47 |
| Ef7 | 50A Блок управления системой курсовой устойчивости |
| Ef8 | 80A Розетка в багажном отделении |
| Ef9 | 20A Резерв |
| Ef10 | 40A Обогрев ветрового стекла 1 |
| Ef11 | 40A Обогрев ветрового стекла 2 |
| Ef12 | 30A Стартер |
| Ef13 | 15A Резерв |
| Ef14 | 25A Электронная система управления двигателем |
| Ef15 | 15A Реле муфты компрессора кондиционера, муфта компрессора кондиционера |
| Ef16 | 50A Электро вентилятор системы охлаждения |
| Ef17 | 40A Блок управления АКП |
| Ef18 | 80A Электро насос гидроусилителя рулевого управления |
| Ef19 | Резерв |
| Ef20 | Резерв |
| Ef21 | 15A Датчики концентрации кислорода, клапан продувки адсорбера, датчик положения распределительного вала, клапан изменения фаз |
| Ef22 | Электронный блок управления двигателем (ЭБУ), блок управления электро вентилятором системы охлаждения, катушки зажигания, топливные форсунки, топливный насос |
| Ef23 | Топливный насос |
| F3 (10) | Цепи ламп сигналов торможения |
| F4 (10) | Цепи: ламп указателей поворота; диагностического разъема системы управления двигателем (контакт 1); катушки иммобилайзера; коммутационного блока |
| F5 (5) | Цепь управления электромагнитной муфтой заднего редуктора |
| F6 | Резерв |
| F7 | Резерв |
| F8 | Резерв |
| F9 (10) | Цепь лампы ближнего света левой блок-фары |
| F10 (10) | Цепь лампы ближнего света правой блок-фары |
| F11 (10) | Цепи: лампы дальнего света левой блок-фары; сигнализатора включения дальнего света фар в комбинации приборов |
| F12 (10) | Цепь лампы дальнего света правой блок-фары |
| F13 (30) | Цепи электро стеклоподъемников задних дверей |
| F14 (30) | Цепи электро стеклоподъемников передних дверей |
| F15 (10) | Цепь блока управления ABS |
| F16 (15) | Цепи обогрева сидений водителя и переднего пассажира |
| F17 (15) | Цепи звуковых сигналов |
| F18 (10) | Цепи: лампы габаритного света левой блок-фары; лампы габаритного света левого заднего фонаря |
| F19 (10) | Цепи: лампы габаритного света правой блок-фары; лампы габаритного света правого заднего фонаря; ламп освещения номерного знака; лампы плафона освещения вещевого ящика; подсветки комбинации приборов и органов управления на панели приборов, консоли и облицовке туннеля пола |
| F20 (7,5) | Цепь лампы заднего противотуманного света |
| F21 (5) | Цепи элементов обогрева наружных зеркал заднего вида |
| F22 | Резерв |
| F23 | Резерв |
| F24 (5) | Цепь контроля усилителя рулевого управления |
| F26 (5) | Цепь блока управления подушками безопасности |
| F27 (20) | Цепи: парктроника; лампы света заднего хода; омывателя ветрового стекла и стекла двери багажного отделения |
| F28 (15) | Цепи: ламп плафона освещения салона; лампы плафона освещения багажника; лампы подсветки головного устройства звуковоспроизведения |
| F29 (15) | Цепи: прерывистого режима работы очистителя ветрового стекла; переключателя указателей поворота; выключателя аварийной сигнализации; управления центральным замком; зуммера; диагностического разъема системы управления двигателем |
| F30 (20) | Цепи центрального замка |
| F31 (15) | Цепь противотуманных фар |
| F32 (30) | Силовая цепь реле обогрева стекла двери багажного отделения |
| F33 | Резерв |
| F34 (15) | Цепь электромагнитной муфты заднего редуктора |
| F35 | Резерв |
| F36 (30) | Силовая цепь реле К8 вентилятора отопителя |
| F37 (5) | Цепи электроприводов наружных зеркал заднего вида |
| F38 (15) | Прикуриватель renault duster; электропитания головного устройства звуковоспроизведения от выключателя зажигания |
| F39 (10) | Реле электродвигателя системы отопления, кондиционирования и вентиляции |
Рено клио 2 поколения
Расположение блоков и как к ним добраться можете посмотреть в данном видео.
Предохранители и реле под капотом
Фотография блока
Схема
Предохранители
Описание
| F1 | (30A) Управление двигателем |
| F2 | (30A) Реле электродвигателя вентилятора системы охлаждения (без кондиционера) |
| F3 | (5A) Система управления двигателем (K4J/K4M/ F4R736) |
| F4 | (5A) Система управления АКПП, секвентальная МКПП (D4F) |
| F5 | (15A) Управление двигателем |
| F6 | (40A) Секвентальная МКПП(D4F) |
| F7 | (50A) Реле задержки выключения электродвигателя вентилятора системы охлаждения/реле электродвигателя вентилятора системы охлаждения — низкая скорость (с кондиционером) |
| F8 | (60A) Противоугонная система,выключатель освещения, многофункциональный блок управления |
| F9 | (25A) Анти блокировочная система тормозов(ABS) – Bosch8.0 |
| F10 | (50A) Антиблокировочная система тормозов(ABS) – Bosch8.0 |
| F11 | (60A) Реле вспомогательных цепей зажигания, выключатель освещения, многофункциональный блок управления |
| F12 | (30A) Электродвигатель вентилятора отопителя(с кондиционером) |
Реле
Назначение
- Реле электродвигателя вентилятора системы охлаждения (с кондиционером)
- Реле топливного насоса
- Реле основного насоса гидропривода переключения передач(D4F, секвентальная МКПП)
- Реле электромагнитной муфты компрессора кондиционера
- Реле задержки выключения электродвигателя вентилятора системы охлаждения/реле электродвигателя вентилятора системы охлаждения — низкая скорость
- Реле стартера
- Реле системы управления двигателем
- Реле электродвигателя вентилятора отопителя
- Реле фонарей заднего хода(D4F, секвентальная МКПП)
Предохранители и реле в салоне
На обратной стороне защитной крышки, будет нанесено актуальное описание размещения предохранителей в данном блоке. Там же могут находится запасные предохранители.
Схема блока
Расшифровка
| 1 | (15A) Подушки безопасности, много функциональный блок управления |
| 2 | (15A) Автоматическая коробка передач, диагностический разъем (DLC), комбинация приборов, много функциональный блок управления, стоп – сигналы |
| 3 | (15A) Система кондиционирования, обогреватель заднего стекла, очиститель/ омыватель заднего стекла, фонари заднего хода |
| 4 | (20A) Очистители лобового стекла – 1998/ 2000 |
| 5 | (10A) Антиблокировочная система тормозов(ABS) |
| 6 | (10A) Блок управления кондиционером, много функциональный блок управления |
| 7 | (15A) Аудиосистема, прикуриватель, часы, обогреватель заднего стекла |
| 8 | (15A) Звуковой сигнал |
| 9 | (10A) Левая фара — ближний свет |
| 10 | (10A) Правая фара – ближний свет |
| 11 | (10A) Правая фара – дальний свет |
| 12 | (10A) Левая фара — дальний свет |
| 13 | (20A) Фары – ближний свет (сдвоенные фары) |
| 14 | (5A) Лампы системы освещения дневное время – 1998/ 2000 |
| 15 | Запасной |
| 16 | Запасной |
| 17 | (10A) Обогреватель зеркал заднего вида на дверях |
| 18 | (20A) Противотуманные фары |
| 19 | Запасной-1998 |
| 20 | Запасной |
| 21 | (5A) Диагностический разъем (DLC), комбинация приборов (2000), много функциональный блок управления |
| 22 | (15A) Указатели поворота/ аварийная сигнализация |
| 23 | (15A) Задние противотуманные фонари |
| 24 | Запасной |
| 25 | Запасной |
| 26 | (10A) Подсветка комбинации приборов, передние/ задние габариты (лев.) |
| 27 | (10A) Подсветка комбинации приборов, правые задние/ передние габариты |
| 28 | (2A) Иммобилайзер |
| 29 | (20A) Аудиосистема, часы, электропривод зеркал заднего вида на дверях, лампы освещения салона |
| 30 | (30A) Обогреватель заднего стекла |
| 31 | (20A) Центральный замок |
| 32 | (30A) Электропривод стеклоподъемников |
| 33 | (20A) Омыватели фар |
| 34 | (30A) Отопитель/ кондиционер-1999 |
| 35 | (20A) Подогреватель сидений |
| 36 | (30A) Электропривод стеклоподъемников |
| 37 | (20A) Люк |
| 38 | Запасной-1998 |
| 39 | Запасной |
Если представленная схема отличается от Вашей, ознакомитесь с дополнительным материалом.
Реле
Элементы реле будут располагаться отдельным блоком.
Схема
Назначение
- Реле габаритов (с системой освещения в дневное время)
- Реле системы освещения в дневное время
- Реле противотуманной фары, правое
- Реле ближнего света фар (с системой освещения в дневное время)
- Реле насоса омывателя фар 1
- Реле насоса омывателя фар 2
- Многофункциональный блок управления
Замена предохранителей
Блок предохранителей
При возникновении неисправности одного из электроприборов, прежде всего, следует проверить соответствующие предохранители.
Отсоединить крышку A.
Примечание
: — Рекомендуем заранее приобрести на сервисной станции компании-производителя запасной набор с комплектом ламп и предохранителей. — Извлечь предохранитель с помощью щипцов 1, расположенных с обратной стороны крышки A. Чтобы извлечь предохранитель из пинцета, следует сдвинуть его в сторону(как показано на рисунке). Свободные гнезда для предохранителей использовать не рекомендуется.
Внимание: — Проверить соответствующий предохранитель и при необходимости заменить его обязательно новым, имеющим тот же номинал. — Предохранитель с большим значением номинального тока может вызвать перегрев электрической сети (риск возникновения пожара) в случае чрезмерного потребления электрической энергии оборудованием
Назначение предохранителей
Примечание
: Наличие предохранителей зависит от степени электрооснащенности автомобиля
Где находится предохранитель печки на бмв е34. обозначения предохранителей на bmw e34
- Автоматический стояночный тормоз.
- Фонарь стоп-сигнала.
- Автоматическая блокировка дверей.
- Стеклоподъемник двери водителя.
- Щиток приборов.
- Указатели поворотов.
- Система навигации.
- Внутреннее зеркало заднего вида.
- Очиститель заднего стекла.
- Задние стеклоподъемники.
- Задние стеклоподъемники.
- ABS/ESP.
- Стеклоподъемник двери пассажира.
- Стеклоомыватель.
- Обогрев наружных зеркал заднего вида.
- Аудиосистема.
- Розетка питания дополнительного оборудования в багажном отделении.
- Розетка питания дополнительного оборудования для задних сидений.
- Прикуриватель.
Некоторое дополнительное оборудование защищено предохранителями, находящимися в моторном отсеке в блоке C. Тем не менее, ввиду затрудненного доступа рекомендуем обращаться для замены этих предохранителей на сервисную станцию компании-производителя.
