Почему плавятся предохранители в машине
Рассмотрим почему горят предохранители в машине — наиболее частые типовые причины.
1. Прикуривателя
Предохранитель прикуривателя часто выходит из строя. В большинстве случаев это не связано с курением. В прикуриватель часто устанавливаются разъемы питания дополнительного оборудования (радар-детекторы, навигаторы, прочие автогаджеты), компрессор, зарядные устройства мобильной техники, разветвители и тройники сомнительного качества.
В некоторых случаях одновременное подключение нескольких гаджетов может привести к превышению максимального тока по цепи питания разъема прикуривателя.
Часто возникают такие ситуации при использовании рекламируемого дополнительного электрического обогревателя салона, питающегося от разъема прикуривателя.
2. Омывателя
Выход из строя данного предохранителя связан с возможным замерзанием воды в бачке и трубках системы омывателя при отрицательных и слабоположительных температурах. Нарушается подвижность привода электронасоса, в результате чего увеличивается ток, перегорает предохранитель. Для предотвращения таких ситуаций необходимо своевременно заменить воду на незамерзающую жидкость и очистить всю систему от воды.
3. Дворников
Выходит из строя в случае примерзания дворников к стеклу, заклинивания редуктора.Поэтому перед началом движения утром в холодное время года необходимо проверять щетки на предмет примерзания к стеклу.
4. Обогрева стекол и зеркал
Может перегореть вследствие замыкания электропроводки. Наиболее «слабые» места проводки – в гофрошлангах передних дверей, двери багажника, под накладкой водительского порога.
5. Печки
За печку обычно отвечает предохранитель номиналом от 30 Ампер. В случае износа электродвигателя печки, особенно подшипников и втулок, ток в цепи электропривода значительно увеличивается. Избежать таких ситуаций помогает своевременное проведение регламентных работ вентилятора печки.
6. Систем освещения
Часто перегорают, если устанавливается мощность, устанавливаются нештатные лампы, особенно ксеноновые с блоком розжига, ток потребления которых значительно выше. При увеличении номинала следует одновременно «усилять» электропроводку ламп, укладывая провода большего сечения.
7. Системы охлаждения двигателя
Выходят из строя при увеличении тока потребления электровентилятора радиатора по причинам:
- попадания посторонних предметов в область вращения лопастей вентилятора;
- износа электродвигателей вентилятора;
- выработке смазки двигателей.
8. Блока управления двигателем
Их перегорание приводит к отказу запуска двигателя. По этой причине водитель должен знать, где расположены предохранители, обслуживающие блок управления двигателем. Практически половина всех неисправностей, связанных с отказом запуска двигателей, определяется их перегоранием.
9. Электроусилителя руля
Системы электроусилителя руля все чаще применяются в автомобилях. Электропривод электроусилителя потребляет большой ток, при повышенных нагрузках предохранители часто выходят из строя.
10. Электрических стояночных тормозов
Электрические стояночные тормоза некоторых моделей автомобилей (например, VW PASSAT B6) головная боль многих автовладельцев. Электропривод стояночных тормозов находится в «неуютном» месте возле колес.
Это способствует механическому разрушению корпуса, попаданию внутрь влаги и грязи, как следствие, заклиниванию двигателя, перегоранию предохранителей по цепям питания.
11. Системы ABS
В результате износа насоса увеличивается ток, перегорает предохранитель системы ABS. Это приводит к неработоспособности антиблокировочной системы тормозов, особенно нужной при плохом состоянии дорожного покрытия.
12. Центрального замка, стеклоподъемников
Приводы центрального замка, стеклоподъемников часто заклинивают, в результате чего перегорают предохранители. Проблемным также является замыкание проводки в гофрошланге электропроводки дверей.
Предохранители и блоки реле бмв е60 со схемами и расшифровками на русском языке
Следующей модификацией BMW 5 series после E39, стала E60. Автомобиль выпускался в 2003, 2004, 2005,2006, 2007, 2008, 2009 и 2010 году в двух вариантах кузова: седан (E60) и универсал (E61). Мы рассмотрим схемы блоков реле и предохранители бмв е60, а так же предоставим полное руководство по эксплуатации.
Запасные предохранители и пластмассовый пинцет должны находятся в комплекте шоферского инструмента. Спецификация предохранителей для Вашего автомобиля находится в багажном отсеке за правой боковой крышкой.
Блок предохранителей и реле под капотом BMW E60
Находится в моторном отделении ближе к лобовому стеклу.
Общая схема элементов блока
Описание
| 1 | Электронный блок управления двигателем |
| 2 | — |
| 3 | Реле блока управления высотой подъема клапана |
| 4 | Реле обогревателя системы вентиляции картера |
| 5 | Реле электродвигателя очистителя лобового стекла |
| 6 | Реле насоса системы подачи воздуха навыпуск |
| 7 | Реле системы управления двигателем |
| F1 | (30А) Управление двигателем |
| F2 | (30А) Управление двигателем |
| F3 | (20А) |
| F4 | (30А) |
| F5 | (30А) Управление двигателем |
| F6 | (10А) Управление двигателем |
| F7 | (40А) Управление двигателем |
| F8 | (30А) |
| F10 | (5А) Обогреватель системы вентиляции картера |
Основной блок предохранителей в салоне бмв е30
Он находится за вещевым ящиком (еще его могут называть бардачком). Для доступа необходимо открыть 2 фиксатора и сдвинуть защитную крышку.
Внешне выглядеть должно так.
Слева вверху должна располагаться брошюра с точным описанием предохранителей.
Подробное описание (нумерация с лева на право, одни из вариантов)
| F1 | (50А) Электронный блок управления ABS |
| F2 | (60А) |
| F3 | (40А) Резистор электродвигателя вентилятора отопителя |
| F4 | — |
| F5 | (50А) Блок управления освещением |
| F6 | (50А) Блок управления освещением |
| F7 | (50А) |
| F8 | (60А) |
| F9 | (60А) |
| F10 | (30А) |
| F11 | (5А) |
| F12 | (30А) |
| F13 | (30А) Блок управления раздаточной коробкой |
| F14 | (30А) Электропривод сиденья |
| F15 | (5А) |
| F16 | (30А) Реле электродвигателя очистителя лобового стекла |
| F17 | (5А) Блок управления электрооборудованием рулевой колонки |
| F18 | (30А) |
| F19 | — |
| F20 | (20А) Дополнительный отопитель |
| F21 | (30А) Электропривод сиденья |
| F22 | (30А) |
| F23 | — |
| F24 | (30А) |
| F25 | (30А) Электронный блок управления ABS |
| F26 | (20А) — |
| F27 | (30А) |
| F28 | (20А) Блок управления электрооборудованием рулевой колонки |
| F29 | (10А) |
| F30 | (20А) Топливный насос |
| F31 | (30А) Электропривод сиденья |
| F32 | (10А) |
| F33 | (30А) Электропривод сиденья |
| F34 | (20А) Мультимедийный блок управления |
| F35 | (5А) Система навигации |
| F36 | (7,5А) |
| F37 | (5А) Телефон |
| F38 | (5А) CD-чейнджер |
| F39 | — |
| F40 | (10А) DVD-чейнджер |
| F41 | (7,5А) Блок управления комбинацией приборов |
| F42 | — |
| F43 | — |
| F44 | — |
| F45 | — |
| F46 | — |
Второй вариант
Блок реле и предохранителей в багажном отделении
Он находится с правой стороны под обшивкой. Для доступа надо снять защитную крышку. Если необходимо, перед этим отцепите страховочный ремень.

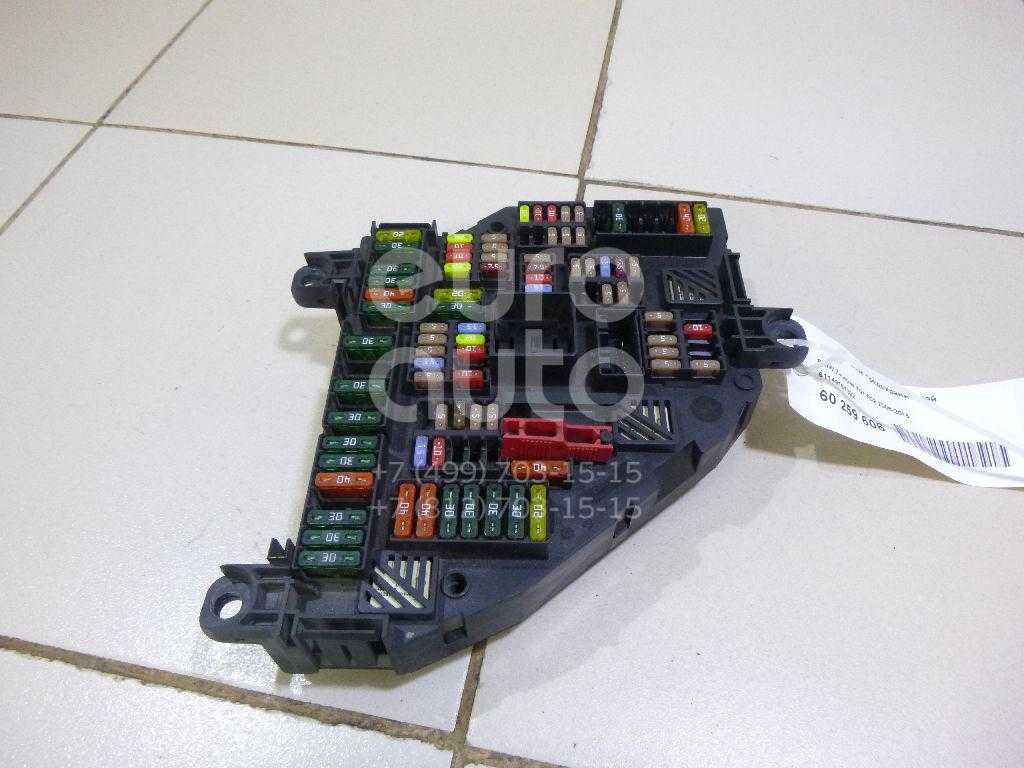

Реальное фото блока в багажном отделении бмв е60
Оригинальное описание выглядит примерно так.
Таблица с расшифровкой
| Реле контроля силы тока аккумуляторной батареи | |
| 50 | 30А насос омывателя фар |
| 51 | 5А |
| 52 | 40А Реле компрессора активной подвески |
| 53 | 30А Электропривод передних сидений |
| 54 | 40А Обогреватель заднего стекла |
| 55 | 40А Блок управления приводом открывания/ закрывания задней двери |
| 56 | 5А Датчик дождя/ солнечного света |
| 57 | 5А Блок управления электродвигателем вентилятора кондиционера/ отопителя |
| 58 | 20А Очиститель заднего стекла |
| 59 | 5А Усилитель сигнала антенны |
| 60 | — |
| 61 | 7,5А Холодильник, предохранитель прикуривателя (до 09-2005) |
| 62 | 30А Блок управления электрооборудованием прицепа |
| 63 | 20А Дополнительный отопитель |
| 64 | 15А Блок управления электродвигателем вентилятора кондиционера/ отопителя |
| 65 | — |
| 66 | 20А Блок управления электроприводом люка |
| 67 | 10А |
| 68 | 5А |
| 69 | 5А Блок управления системой парковки |
| 70 | 10А Датчик дистанции до препятствия (адаптивная система поддержания скорости) |
| 71 | 30А Многофункциональный переключатель в сборе |
| 72 | 20А 8цил. бензин: Реле топливного насоса |
| 73 | 30А 09/07: Усилитель выходного сигнала аудиосистемы |
| 74 | 10А |
| 75 | 10А |
| 76 | 10А |
| 77 | 10А Главный дисплей |
| 78 | 5А |
| 79 | 10А |
| 80 | 10А |
| 81 | 7,5А |
| 82 | 7,5А Блок управления системы контроля давления в шинах |
| 83 | 30А Электропривод передних сидений |
| 84 | 15А |
| 85 | 7,5А |
| 86 | 40А Усилитель рулевого управления |
| 87 | 20А Предохранитель прикуривателя (после 09-2005) |
| 88 | 20А |
| 89 | 5А Внутреннее зеркало заднего вида с автозатемнением |

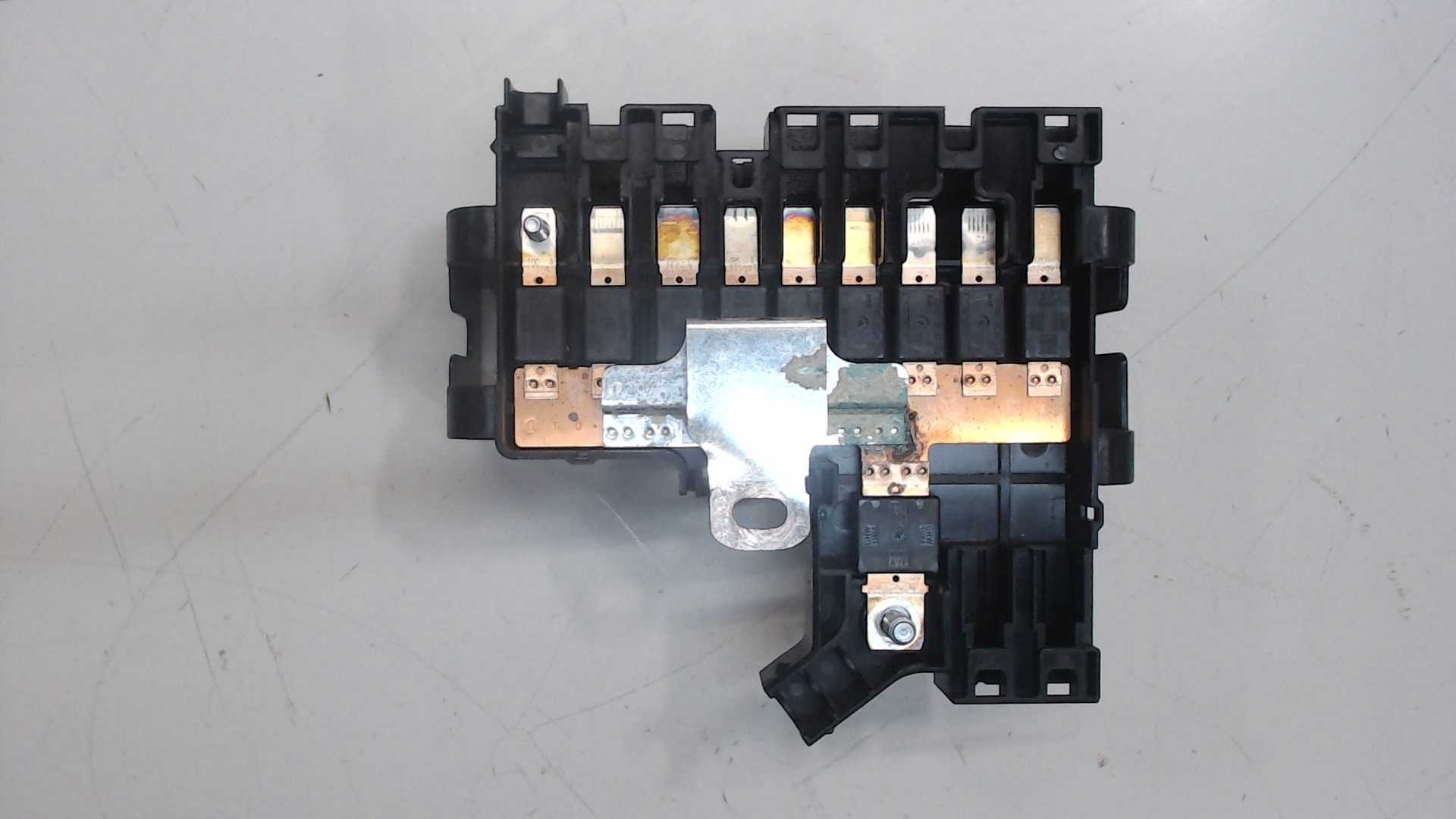

Проверьте наличие отдельного блока около аккумуляторной батареи на 2 элемента предохранителей с высоким номиналом:
- F92 (100А) — дополнительный электрический отопитель;
- F90 (200А) — блок предохранителей расположенного в приборной панели.
Дополнительная информация
Вот тут можете скачать полную инструкцию по эксплуатации БМВ Е60 в формате PDF, если не нашли ответ на свой вопрос.
Возможно, полезно будет ознакомится с примером замены реле бензонасоса.
vsepredohraniteli.ru

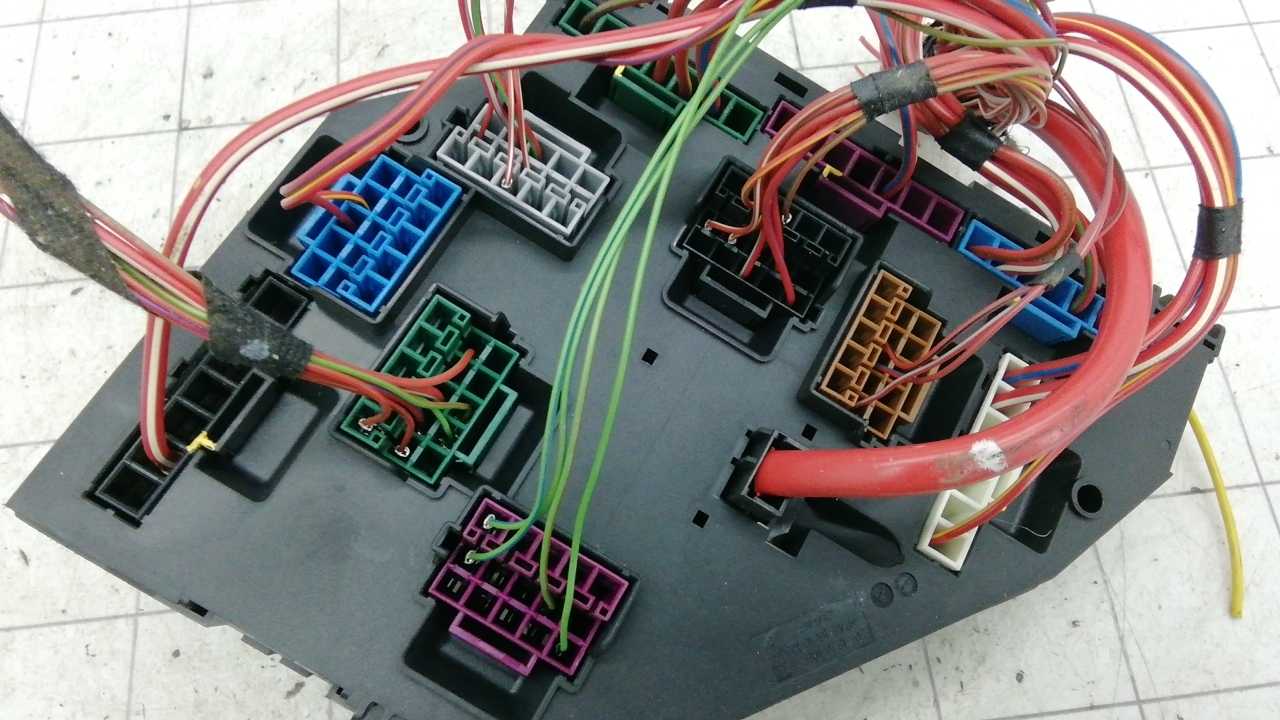

BMW 5 (E34) | Снятие и установка монтажных блоков предохранителей и реле | БМВ 5
| Описание процедур снятия и установки монтажных блоков, совмещенных с модулями SAM приведено в Разделе Снятие и установка модулей управления. |
- Главный монтажный блок предохранителей (слева под панелью приборов)
- Детали установки главного монтажного блока предохранителей (1 из 2)
- Детали установки главного монтажного блока предохранителей (2 из 2)
|
Монтажный блок, установленный в правом переднем ножном колодце
|
Монтажный блок, установленный в задней части центральной консоли
|
Монтажный блок, помещающийся в ящике под установку аккумуляторной батареи
Монтажный блок помещается под крышкой в заднем ножном колодце. Входящие в состав блока предохранители в замене, как правило, не нуждаются и в случае выхода их из строя следует обратиться за помощью к специалистам фирменной СТО Mercedes-Benz.
Держатель реле в багажном отделении
Детали установки держателя реле в багажном отделении
|
Тормоза
Тормозные колодки, Барабанные колодки, Датчик износа колодок, Ремкомплект колодок, Распорка колодок, Задние колодки, Колодки ручника, Передние колодки, Тормозные накладки, Тормозные диски, Задние тормозные диски, Передние тормозные диски, Тормозной барабан, Задний тормозной барабан, Подшипник барабана, Тормозные шланги, Тормозные трубки, Суппорт тормоза, Ремкомплект суппорта, Задний суппорт, Направляющие суппорта, Передний суппорт, Поршень суппорта, Пыльник суппорта, Скоба суппорта, Гидроаккумулятор, Вакуумный усилитель тормозов, АБС, Блок АБС, Датчик АБС, Вакуумный насос, Педаль тормоза, Выключатель стоп сигнала, Пневматические тормоза, Стояночный тормоз, Трос ручника, Тормозной цилиндр, Главный тормозной цилиндр, Тормозной бачок, Рабочий тормозной цилиндр, Задний тормозной цилиндр, Передний тормозной цилиндр, Ремкомплект тормозного цилиндра
Отличия приборных панелей и внешнего вида руля
Руль е34 был двух видов четырёхспицевый (стандартный крест), а позднее трёхспицевый. Вторая модификация в основном устанавливалась на м-серию «пятёрок» или как опция к остальным машинам. А вот рули всей линейки е39 были трёхспицевыми. Насчет кнопок управления, располагающихся на руле, так же все зависело от количества заказываемых владельцем опций: круиз контроль, радио, кнопка управления телефоном и т.д. Соответственно в базовой комплектации у е34 было меньше кнопок, чем у более модернизированной и оснащенной е39 серии.
Приборная панель в обоих случаях развернута к водителю, что делает вождение максимально удобным и комфортным. А вот качество пластика у четвертой серии (е39) значительно лучше, чем у предшественницы. В обоих случаях выпускались машины с отделкой под дерево, металл (серебристые) или чисто чёрные. Приборная панель бмв e39 так же отличались наличием CD-магнитолы, в отличие от кассетной у Е34. Кроме того с развитием появился монитор, взамен приборному мини-экрану, в виде небольшой информационной полоски. Кстати они появились ещё на приборной панели Е34-х кузовов, но выпускаемых в последние годы. А вот фирменная оранжевая подсветка осталась неизменной.
Выберете модификацию т/с для поиска блок предохранителей
- BMW 7 Series III E38 Седан 728 i,iL 193 л.с. id5105 Двигатель: объем — 2.8 л., мощность — 193 л.с., тип — бензиновый, модель — M52 B28 (286S2). Привод: задний. Год выпуска: 1995-2001
- BMW 7 Series III E38 Седан 728i X 193 л.с. id21380 Двигатель: объем — 2.8 л., мощность — 193 л.с., тип — бензиновый, модель — M52 B28 (286S1). Привод: полный. Год выпуска: 1995-2001
- BMW 7 Series III E38 Седан 730 i,iL 211 л.с. id3812 Двигатель: объем — 3 л., мощность — 211 л.с., тип — бензиновый, модель — M60 B30 (308S1). Привод: задний. Год выпуска: 1994-2001
- BMW 7 Series III E38 Седан 730 i,iL 218 л.с. id3813 Двигатель: объем — 3 л., мощность — 218 л.с., тип — бензиновый, модель — M60 B30 (308S1). Привод: задний. Год выпуска: 1994-2001
- BMW 7 Series III E38 Седан 735 i,iL 235 л.с. id5106 Двигатель: объем — 3.5 л., мощность — 235 л.с., тип — бензиновый, модель — M62 B35 (358S1). Привод: задний. Год выпуска: 1996-2001
- BMW 7 Series III E38 Седан 740 i,iL 286 л.с. id3814 Двигатель: объем — 4 л., мощность — 286 л.с., тип — бензиновый, модель — M60 B40 (408S1). Привод: задний. Год выпуска: 1994-2001
- BMW 7 Series III E38 Седан 740 i,iL 286 л.с. id5104 Двигатель: объем — 4.4 л., мощность — 286 л.с., тип — бензиновый, модель — M62 B44 (448S1). Привод: задний. Год выпуска: 1996-2001
- BMW 7 Series III E38 Седан 750 i,iL 326 л.с. id3815 Двигатель: объем — 5.4 л., мощность — 326 л.с., тип — бензиновый, модель — M73 B54 (54122). Привод: задний. Год выпуска: 1994-2001
- BMW 7 Series III E38 Седан 725 tds 143 л.с. id5403 Двигатель: объем — 2.5 л., мощность — 143 л.с., тип — дизель, модель — M51 D25 (256T1). Привод: задний. Год выпуска: 1996-2001
- BMW 7 Series III E38 Седан 730 d 184 л.с. id10024 Двигатель: объем — 3 л., мощность — 184 л.с., тип — дизель, модель — M57 D30 (306D1). Привод: задний. Год выпуска: 1998-2000
- BMW 7 Series III E38 Седан 730 d 193 л.с. id14812 Двигатель: объем — 3 л., мощность — 193 л.с., тип — дизель, модель — M57 D30 (306D1). Привод: задний. Год выпуска: 2000-2001
- BMW 7 Series III E38 Седан 740 d 245 л.с. id12100 Двигатель: объем — 3.9 л., мощность — 245 л.с., тип — дизель, модель — M67 D39 (398D1). Привод: задний. Год выпуска: 1999-2001
На следующем шаге для расширенного выбора, можно ввести Vin код автомобиля для перехода в иллюстрированные каталоги, где можно найти раскладку деталей до болтика и дубли отсутствующие в каталоге аналогов.
Предохранители и реле BMW E38 с описанием и расположением всех элементов
Bmw E38. Это автомобиль, который представляет третье поколение BMW 7 серии 7 серии. Эта модель была выпущена в 1994, 1995, 1996, 1997, 1998, 1999, 2000 и 2001 годах. За это время автомобиль подвергся одному рестайлингу. Мы рассмотрим расположение и подробное описание предохранителей BMW E38 с диаграммами на русском языке.
Блок предохранителей под капотом BMW e38
Это устройство расположено в правой задней части моторного отсека.
Там (на пластиковой коробке) напечатана последняя информация о предохранителе для вашей модели BMW. Мы предоставляем общую информацию, которая может варьироваться в зависимости от конфигурации и года выпуска.
Таблица описаний
| 1 | ||
| 2 | ||
| 3 | Дворники | тридцать |
| 4 | Омыватель фар | тридцать |
| пять | сигнал | 15 |
| 6 | Внутренние ходовые огни омывателя фар | 20 |
| 7 | Кондиционирование воздуха | 7,5 |
| 8 | Регулируемое наружное зеркало Система центрального замка Электростеклоподъемники | тридцать |
| девять | Вспомогательный вентилятор | 20 |
| десять | Автоматический контроль стабильности | 25 |
| одиннадцать | Кондиционер Дополнительный вентилятор Обогрев заднего стекла Обогрев лобового стекла Обогреватель дефрагментатора | 15 |
| 12 | Регулировка рулевой колонки | 15 |
| 13 | (-) | (-) |
| 14 | (-) | (-) |
| 15 | Регулировка сиденья водителя в рулевой колонке | тридцать |
| шестнадцать | Подогрев сиденья пассажира с подогревом | тридцать |
| 17 | (-) | десять |
| 18 | (-) | пять |
| 19 | (-) | пять |
| 20 | Кондиционер вспомогательный вентилятор] Обогрев заднего стекла с обогревом лобового стекла Обогреватель | пять |
| 21 | Устройства открывания гаражных ворот | пять |
| 22 | Управление двигателем | десять |
| 23 | Модуль подсветки приборной панели | пять |
| 24 | Управление двигателем | пять |
| 25 | (-) | (-) |
| 26 | Световой модуль сигнальной панели | пять |
| 27 | Многофункциональный дисплей информации | пять |
| 28 | Дворники радиоуправления | пять |
| двадцать девятый | Центральный замок стеклоподъемника | тридцать |
| тридцать | Стекло с подогревом и обогревом лобового стекла | десять |
| 31 | Регулируемое наружное зеркало Центральный замок Система электрического стеклоподъемника | тридцать |
| 32 | Дополнительный вентилятор кондиционера | тридцать |
| 33 | ABS | 25 |
| 34 | Вспомогательный вентилятор | тридцать |
| 35 | (-) | (-) |
| 36 | Обогрев рулевого колеса | десять |
| 37 | (-) | (-) |
| 38 | Вспомогательный вентилятор | пять |
| 39 | Сиденье с подогревом | 15 |
| 40 | пять | |
| 41 | Модуль подсветки приборной панели | пять |
| 42 | гнездо зарядного устройства (прикуриватель) | 7,5 |
| 43 | Защитная сумка | пять |
| 44 | иммобилизация | пять |
| 45 | Защитная сумка | пять |
| 46 | Встроенный радиотелефонный монитор | пять |
| 47 | Многофункциональный информационный дисплей на руле | пять |
| 48 | Регулировка заднего сиденья | десять |
READ Замена Масляного Фильтра Ford Куга
Предохранители и реле под капотом BMW 5 E60(E61)
Монтажный блок в моторном отсеке расположен в левой части, ближе к лобовому стеклу.
Схема блока предохранителей и реле под капотом БМВ Е60(Е61)
Описание
1 Электронный блок управления двигателем 2 — 3 Реле блока управления высотой подъема клапана 4 Реле обогревателя системы вентиляции картера 5 Реле электродвигателя очистителя лобового стекла 6 Реле насоса системы подачи воздуха навыпуск 7 Реле системы управления двигателем F1 (30А) Управление двигателем F2 (30А) Управление двигателем F3 (20А) F4 (30А) F5 (30А) Управление двигателем F6 (10А) Управление двигателем F7 (40А) Управление двигателем F8 (30А) F10 (5А) Обогреватель системы вентиляции картера
