Перестал работать прикуриватель
Владея продукцией эпл, а тоесть айфоном очень часто садится телефон и из за этого учень удобно заряжать его в машине через прекуриватель!)Но одним прикрасным днем он перестал заряжать думал дело в зарядке, но проверев все понял, что не работает прикуриватель!(((Хотел ехать к электрикам устранять проблему, но посоветовавшись с товаришем он подсказал проверить предохранитель, вдруг из за него весь сыр борНачал искать его под рулем в инструкции по экспл нечего не нашел
Пришлось лазить по сайтам и смотреть под каким номером, этот предохранитель который сгорелОказался он под номером 29 .Вытащил его, купил новый они идут комплектом сразу много и поставил новый)))Все зароботало как часики ))), я очень даволен и не пришлось отдавать приличную сумму электрикам ))Всем бобра ))).Фотки, работ причитаются ). И немногофоток тачки )
Замена предохранителей
При выходе из строя какого-либо устройства на автомобиле, следует проверить его соответствующий предохранитель. Перед заменой убедитесь, что ключ зажигания находится в положении «LOCK» (0) и проверьте, чтобы все потребители электричества были отключены. Внутри каждого предохранителя содержится плавкая вставка, которая при перегрузке электрической цепи перегорает. Таким образом, каждый защищающий элемент проверяется визуально или при помощи мультиметра в режиме «прозвонки» цепи.

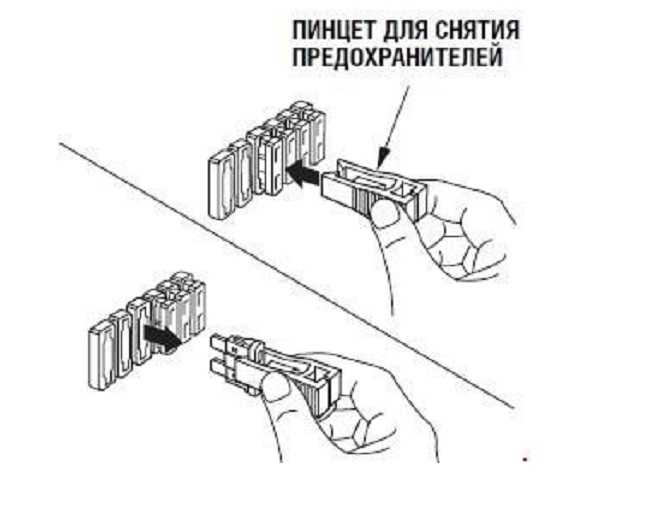

В подкапотном блоке находятся большие предохранители, которые крепятся двумя винтами под фигурную отвёртку и малые, которые вынимаются при помощи пинцета, расположенного на внутренней стороне крышке блока.
Неисправный защищающий элемент заменяется новым, с таким же номинальным значением тока. В случае, если подходящего предохранителя нет, можно установить предохранитель со значение номинального тока ниже требуемого, однако он может очень быстро выйти из строя – это вполне нормальное явление, когда присутствует большая разница в номинальном токе.
При установке предохранителя со значением тока больше требуемого, возникает риск выхода из строя самого устройства автомобиля, для которого предназначен защищающий элемент. В случае, когда под рукой нет запасного предохранителя, можно переставить на время подходящий элемент с другого гнезда, например с прикуривателя.
Как правило, на больших предохранителях сверху нанесена маркировка номинального значения тока, однако предохранители малого значения, в особенности те, которые расположены в салоне, маркировки не имеют. Их номинальное значение тока отличают по цвету. Малые предохранители без маркировки имеют 5 цветов, расшифровка которых приведена в таблице:
| Цвет предохранителя | Номинальное значение тока (Ампер) |
|---|---|
| Синий | 15 |
| Жёлтый | 20 |
| Зелёный | 25 |
| Красный | 10 |
| Коричневый | 7.5 |
Салонный блок предохранителей

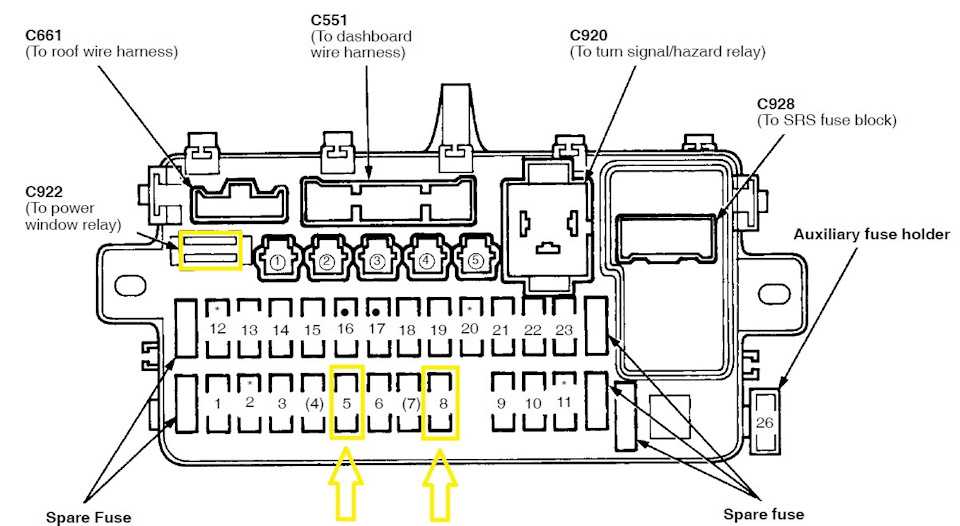

Второй блок предохранителей, находится в салоне автомобиля и содержит 38 предохранителей различного назначения и цвета. Из них 5 штук под номерами 34, 35, 36, 37 и 38 являются запасными. Блок расположен за пластиковой панелью под рулём с левой стороны. На внутренней стороне крышки также имеется наклейка с информацией о назначении каждого защищающего элемента.
А воспользовавшись данной схемой и таблицей, приведённой ниже, можно осуществить правильную диагностику и замену:
| Номер предохранителя | Цвет | Значение предохранителя |
|---|---|---|
| 1 | Коричневый | Электростеклоподъёмники |
| 2 | Синий | Топливный насос |
| 3 | Красный | Зарядка АКБ |
| 4 | Коричневый | Система ABS |
| 5 | Синий | Система подогрева сидений |
| 6 | Жёлтый | Передние противотуманные фары |
| 7 | — | Отсутствует |
| 8 | — | Отсутствует |
| 9 | Коричневый | Система обнаружения пассажира на переднем сидении |
| 10 | Коричневый | Панель приборов |
| 11 | Красный | Система пассивной безопасности SRS |
| 12 | Красный | Дальний свет правой фары |
| 13 | Красный | Дальний свет левой фары |
| 14 | Коричневый | Салонные лампы |
| 15 | Коричневый | Лампы габаритных огней |
| 16 | Синий | Ближний свет правой фары |
| 17 | Синий | Ближний свет левой фары |
| 18 | Жёлтый | Основной предохранитель дальнего света фар |
| 19 | Синий | Основной предохранитель маломощных ламп |
| 20 | Коричневый | Задняя противотуманная фара |
| 21 | Жёлтый | Основной предохранитель ближнего света фар |
| 22 | Коричневый | IG1 HAC |
| 23 | — | Отсутствует |
| 24 | Жёлтый | Привод потолочного люка |
| 25 | Жёлтый | Центральный замок |
| 26 | Жёлтый | Электро-стеклоподъёмник водительской двери |
| 27 | Жёлтый | Климат-контроль |
| 28 | Жёлтый | Задняя розетка 12V |
| 29 | Жёлтый | Передняя розетка 12V |
| 30 | Жёлтый | Электро-стеклоподъёмник пассажирской двери |
| 31 | Жёлтый | Омыватели фар |
| 32 | Жёлтый | Электро-стеклоподъёмник правой задней двери |
| 33 | Жёлтый | Электро-стеклоподъёмник левой задней двери |
| 34 | — | Отсутствует |
| 35 | Коричневый | Аудиосистема |
| 36 | Красный | IG2 HAC |
| 37 | Коричневый | Габаритные огни |
| 38 | Розовый | Стеклоочиститель лобового стекла |
Предохранители и реле Хонда Цивик 5D
Малые предохранители без маркировки имеют 5 цветов, расшифровка которых приведена в таблице: Для того чтобы открыть крышку коробки предохранителей, нажмите на лапки фиксаторов, как показано на рисунке. Автомобили с дизельным двигателем.
Проверьте, прежде всего, исправность предохранителей отказавшего электрооборудования, а затем и всех остальных предохранителей. Замените перегоревшие предохранители и проверьте функционирование отказавших устройств автомобиля. Поверните ключ зажигания в положение LOCK 0.
Проверьте, чтобы фары и все остальные потребители электроэнергии были выключены. Снимите крышку с коробки предохранителей.
Предохранители Honda Civic 4D
Визуально проверьте исправность всех больших предохранителей, которые расположены в подкапотной коробке предохранителей; признаком неисправности является перегоревшая плавкая вставка.
Для замены предохранителя необходимо отвернуть два крепежных винта с помощью крестовой отвертки. Возьмите предохранитель цепи аудиосистемы или прикуривателя или любого другого электрического прибора, без которого можно безболезненно обойтись некоторое время.
Если вместо перегоревшего вы установите предохранитель, рассчитанный на меньший номинальный ток, то новый предохранитель может сразу же перегореть. Это не является признаком неисправности электрооборудования автомобиля. блок предохранителей хонда цивик 5д
При первой возможности установите новый предохранитель с требуемым значением номинального тока
ВНИМАНИЕ Замена перегоревшего предохранителя на новый, с более высоким значением номинального тока, значительно увеличивает вероятность выхода из строя электрооборудования автомобиля из-за перегрузки
Поэтому при отсутствии нужного запасного предохранителя следует устанавливать предохранитель с меньшим значением номинального тока по сравнению с заменяемым. Если запасной предохранитель с требуемым значением номинального тока быстро перегорел, это свидетельствует о наличии серьезной неисправности электрооборудования автомобиля.
Оставьте перегоревший предохранитель в гнезде и обратитесь на сервисную станцию для проверки и ремонта электрооборудования блок предохранителей хонда цивик 5д. После замены предохранителя необходимо активизировать автоматический режим работы стеклоподъемников в соответствии с инструкциями, приведенными на стр.

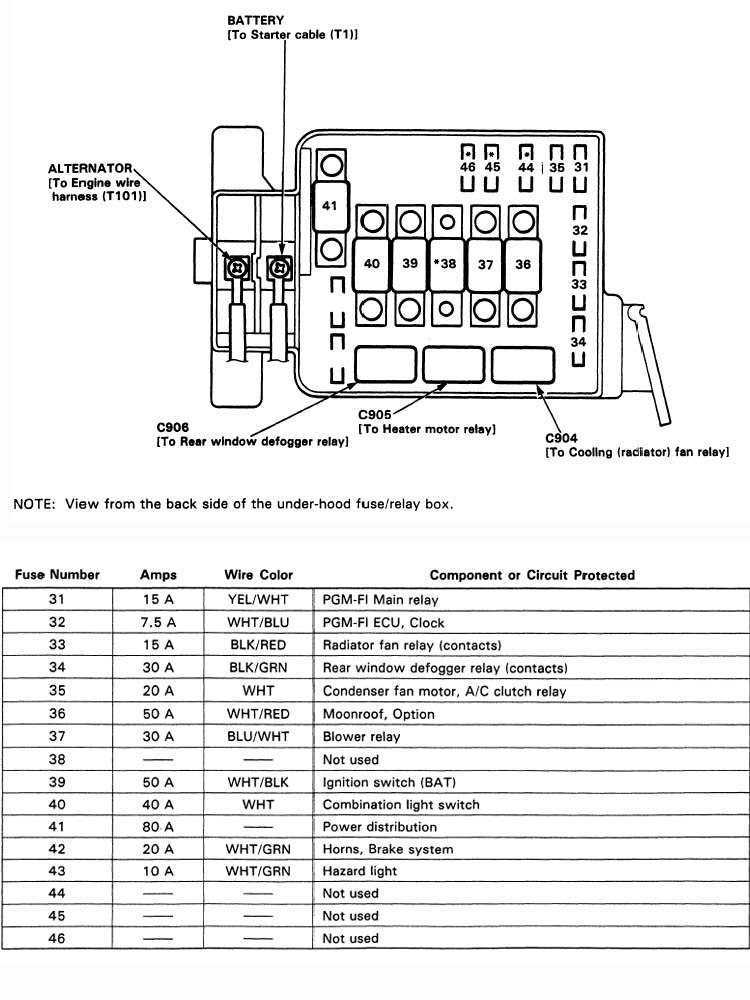

Назначение предохранителей в подкапотной коробке бензиновые двигатели Расположение и комплектность электрических предохранителей, установленных в подкапотной коробке, зависит от модификации автомобиля.
В ряде случаев вы можете воспользоваться схемой размещения предохранителей, которая изображена на наклейке крышки коробки предохранителей.
Блоки под капотом
Расположение

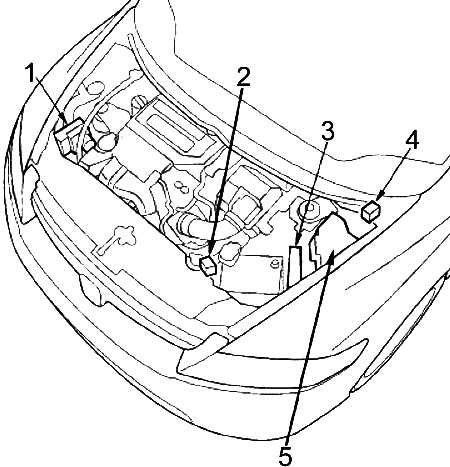

Общая схема расположения блоков под капотом
Описание
- Блок управления и модулятор давления ABS или VSA
- Hybrid: Блок предохранителей и реле №2
- Блок управления двигателем и автоматической коробкой передач (ECM/PCM)
- Hybrid: Сервоблок
- Блок предохранителей и реле
Блок предохранителей и реле
Схема
Обозначение
| 1 | Аккумулятор 100А |
| 70А Блок управления электро усилителя руля (ESP) | |
| 2 | 50А Замок зажигания |
| 80A, кроме Hybrid: Предохранители (ящик в салоне): 5, 6, 7, 27, 28, 29, 31 | |
| 80A ’06 -’07 (Hybrid): Предохранители (блок в салоне): 5, 6, 7, 27, 28, 29, 31 | |
| 60A ’08 -’11 (Hybrid): Предохранители (блок в салоне): 5, 6, 7, 27, 28, 29, 31 | |
| 3 | 30A Блок управления и модулятор давления ABS или VSA |
| 30A, кроме Hybrid: Блок управления и модулятор давления ABS или VSA | |
| 30A Hybrid: блок управления ABS и модулятор давления | |
| 40A Hybrid: блок управления и модулятор давления VSA | |
| 4 | Предохранители 50А (блок в салоне): 18, 19, 20, 21 |
| Предохранители 40А (блок в салоне): 24, 25, 26, 30, 32, 33 | |
| 5 | Гибрид 40А: сервоблок |
| 6 | 20A Реле вентилятора кондиционера, вентилятор кондиционера |
| 7 | 20A M / T: реле охлаждающего вентилятора, охлаждающий вентилятор |
| 30A A / T: Реле охлаждающего вентилятора, охлаждающий вентилятор | |
| 8 | 30А Седан: реле обогрева заднего стекла, обогрев заднего стекла |
| 40A Купе: реле обогрева заднего стекла, обогрев заднего стекла | |
| 9 | 40A Реле нагревателя, нагреватель |
| 10 | 10A Система предупреждения об опасности, блок электроники кузова (MICU), комбинация приборов (спидометр), комбинация приборов (тахометр) |
| 11 | 15A Датчик № 1 соотношения воздух / топливо (A / F), модуль управления двигателем (ECM) / PCM), электромагнитный клапан закрытия клапана (гибрид) |
| 12 | 15A Стоп-сигналы, модуль управления двигателем и автоматической коробкой передач (ECM / PCM), звуковой сигнал, блок электроники кузова (MICU) |
| 13 | 15А Гибрид: задние катушки зажигания |
| 14 | 15А Гибрид: передние катушки зажигания |
| 15 | 7.5A Реле вентилятора кондиционера, датчик уровня масла |
| 16 | – |
| 17 | 15A Купе: аудиоусилитель |
| 18 | 15A, кроме гибрида: катушки зажигания, блок управления двигателем (ECM / PCM) |
| Гибрид 20А: катушки зажигания, блок управления двигателем и автоматической коробкой передач (PCM) | |
| 19 | 15A Датчик положения коленчатого вала (CKP), датчик B положения распределительного вала (CMP), модуль управления автоматической коробкой передач (ECM / PCM), реле дроссельной заслонки (ETCS), форсунки, реле модуля управления двигателем (PGM-FI # 1 / PGM-FI # 2 (топливный насос)) |
| 20 | 7.5A Реле муфты компрессора кондиционера, муфта компрессора кондиционера |
| 21 | 15A Реле дроссельной заслонки (ETCS), модуль управления двигателем и автоматической коробкой передач (ECM / PCM) |
| 22 | 7,5 А Освещение салона, освещение багажного отделения, дополнительный электрический насос охлаждающей жидкости (гибрид) |
| 23 | 10A Аудиосистема, диагностический разъем (DLC), комбинация приборов (спидометр), комбинация приборов (тахометр), сигнализация, блок управления иммобилайзером, блок электроники кузова (MICU), блок управления трансмиссией (MCM) (гибрид), модуль контроля состояния Аккумуляторы ( BCM) (гибридный), блок управления громкой связью (HandsFreeLink) |
| 24 | Реле обогрева заднего стекла |
| 25 | Реле электродвигателя отопителя |
| 26 | Реле вентилятора конденсатора кондиционера |
| 27 | Реле управления вентилятором системы охлаждения двигателя |
| 28 | Реле заднего стеклоочистителя |
| 29 | Реле блокировки впрыска PGM-FI |
| 30 | Реле катушки зажигания |
| 31 | Иод электродвигателя вентилятора системы охлаждения двигателя |
| 32 | Диод электродвигателя вентилятора конденсатора кондиционера |
| 33 | Муфта кондиционера pele |
| 34 | Реле вентилятора системы охлаждения двигателя |
| 35 | Реле привода дроссельной заслонки |
| 36 | PGM-FI MAIN Главное реле системы впрыска |
Блок предохранителей и реле №2
Схема
Назначение
| № | А | Предохранители |
| 61 | 10 | Модуль мониторинга состояния батареи (BCM), реле №2 блока управления силовой установкой (MCM), сервоблок |
| 62 | 7.5 | Модуль мониторинга состояния батареи (BCM), реле №1 блока управления силовой установкой (MCM) |
| 63 | 15 | Сервоблок |
| 64 | – | – |
| Реле | ||
| R1 | Дополнительная электрическая помпа системы охлаждения | |
| R2 | Топливный насос |
