Схема электропроводки газ 66: особенности системы зажигания и освещения

Зачем нужна регулировка клапанов ГАЗ-53?

На всех двигателях внутреннего сгорания существует определённый промежуток между оконечностью клапана и толкающей его деталью. Этот зазор необходим чтобы компенсировать тепловое расширение деталей газораспределительного механизма, которое возникает в ходе работы мотора.

Однако, со временем, из-за трения это расстояние увеличивается, а это приводит к тому, что падает мощность мотора, а также возникает посторонний шум.

Чтобы устранить эту проблему проводят регулировку теплового зазора.

Регулировка клапанов ГАЗ-53 своими руками:

Первый способ

Этот способ можно считать базовым при регулировке клапанов у силовых агрегатов ЗМЗ-53. Движки имеют 2 клапана на цилиндр и 8 цилиндров, соответственно нужно отрегулировать 16 деталей. Нормальный тепловой зазор для двигателя ЗМЗ-53 считается 0,25–0,3 мм. Для регулировки нужно проделать следующие операции:

1. Снять клапанные крышки;
2. Выставляем поршень цилиндра №1 в верхнюю мёртвую точку (ВМТ). Это делается следующим образом. На шкиве есть соответствующая метка, ещё одна метка находится с торца силового агрегата. Эти метки должны совпасть;
3. Требуемый промежуток выставляется при помощи соответствующих металлических щупов. Для того, чтобы добиться нужного зазора для моторов Газона нужно использовать щуп толщиной 0,4 мм;
4. Удерживая регулировочный винт отвёрткой, отвинчиваем контргайку;
5. Вставляем щуп между торцом клапана и коромыслом. Принципиальной разницы, с какого клапана начинать, не существует;
6. Выставляем зазор при помощи регулировочного винта. Нужное расстояние будет достигнуто, когда щуп будет плотно зажат между коромыслом и торцом клапана;
7. Затягиваем контргайку и вынимаем щуп. Щуп должен выходить туго;
8. После того, как зазор для одного из клапанов выставлен, выставляем его на втором клапане первого цилиндра аналогичным способом;
9. Важный момент — порядок работы цилиндров для двигателя ЗМЗ-53 — 1, 5, 4, 2, 6, 3, 7, 8;
10. После того, как в первом цилиндре зазоры выставлены, ключом проворачиваем коленчатый вал на 90°. Таким образом мы выставляем ВМТ в следующем цилиндре. Согласно порядку работы силового агрегата, в ВМТ будет находиться поршень цилиндра №5;
11. Регулируем тепловой зазор в пятом цилиндре и далее по порядку. Нужно не забывать каждый раз, после того как тепловой промежуток в нужном цилиндре отрегулирован, проворачивать коленчатый вал на 90°. Таким образом мы помещаем поршень следующего по списку цилиндра в ВМТ;
12. После того, как зазоры выставлены, делаем контрольный запуск двигателя. Если двигатель работаем ровно и нет никаких посторонних стуков, значит зазоры выставлены верно и можно закрывать клапанные крышки.

Согласно заводским рекомендациям регулировку клапанов рекомендуется проводить не реже чем раз в 700-900 км пробега. Если симптомов того, что зазор увеличен нет, то его можно проверять не реже чем раз на 1000 километров пробега.

Второй способ

Этот способ предназначен для регулировки теплового зазора у моторов с большим пробегом. Учитывая, как давно ГАЗ-53 не производится, его можно проводить на любом двигателе легендарного грузовика.

Принцип регулировки остаётся прежним, но меняется порядок регулировки цилиндров.

1. Снимаем клапанные крышки;
2. Выставляем ВМТ в первом цилиндре;
3. Выставляем зазоры во впускных клапанах в 1, 3, 7, 8 цилиндрах;
4. Регулируем зазоры в выпускных клапанах 1, 2, 4, 5 цилиндров;
5. Проворачиваем коленвал на 360°. То есть на полный оборот;
6. Регулируем зазоры в оставшихся клапанах;
7. Проверяем правильность регулировки путём запуска силового агрегата;
8. Если всё выставлено правильно, закрываем клапанные крышки и затягиваем на них болты.

Особенности электрооборудования

Военное предназначение автомобиля накладывает определенные свойства на все его системы и узлы. В частности, требования по электрооборудованию заключаются в:

1. Максимальной защите проводки от наводимых электромеханических помех,
2. Дублировании основных компонентов, либо их резервной схеме работы,
3. Максимальной ремонтопригодности в полевых условиях своими руками.

Все электрооборудование двигателя максимально защищено от помех и влаги

Справочно: сама же проводка имела классическую схему, присущую контактному зажиганию карбюраторных двигателей. Однако, ряд элементов и узлов были выполнены уникальными, что требовалось по условиям эксплуатации.

Очень часто армейский автомобиль ГАЗ 66 нес на себе функции радиоэлектронной разведки и раннего обнаружения противника. Поэтому, исполнение электрооборудования предусматривало максимальную защиту, ведь цена потери боевой единицы могла иметь тяжелые последствия для боевой операции.

Автоматический радиопеленгатор АРП-11 на базе ГАЗ 66

Система зажигания

Для защиты системы зажигания, проводка ГАЗ 66 выполнена в экранированном варианте:

1. Корпус трамблера помещен в герметичный металлический стакан,
2. Высоковольтные провода к свечам имеют металлическую оплетку,
3. На свечи одеты металлические колпаки, выполняющие роль экрана.

Защищенный трамблер имеет штуцер для подвода воздуха

Конструкция основных узлов выполнена таким образом, чтобы система зажигания сохраняла свою работоспособность и при преодолении водных преград. В частности:

1. В корпус трамблера с помощью гибкого шланга подается с ресивера избыточное давление, препятствующее проникновению воды внутрь,
2. Высоковольтные провода оснащены герметичными колпаками,
3. Катушка зажигания также помещена в герметичный корпус (см. также схему электропроводки ГАЗ 3307).

Фото высоковольтных проводов ГАЗ 66 в герметичном исполнении

Справочно: при преодолении вброд рек и озер водителю предписывалось снимать шкив с привода вентилятора охлаждения двигателя. Это необходимо для того, чтобы уберечь радиатор, поскольку в воде вентилятор создает водную струю, способную вывести его из строя.

Также к системе зажигания были предусмотрены аварийные схемы работы. В частности, заводская инструкция при выходе из строя катушки зажигания или трамблера предписывала следующий алгоритм действий:

1. Отсоединить провод генератора от катушки зажигания,
2. Присоединить к аварийному вибратору,
3. Запустить двигатель и поддерживать частоту вращения не выше 2000 об/мин,
4. Двигаться с одинаковой скоростью не более 50 км (см. также схему электропроводки ГАЗ 3110).

Аварийный вибратор 5102.3747 на ГАЗ 66

При движении на резервной системе зажигания аварийный вибратор исполняет роль катушки и трамблера, постоянно генерируя искру с частотой 250-400 Гц. При этом:

1. мощность двигателя снижается, что накладывает ограничения на буксируемый прицеп,
2. автомобиль может проехать еще 50 км, что достаточно для выполнения поставленных командованием задач.

Справочно: на последующих версиях автомобиля устанавливалось транзисторное зажигание. Однако, как и прежде система комплектовалась резервной схемой работы на случай выхода из строя ее электронных компонентов.

Система освещения

Именно по осветительным приборам можно легко отличить гражданскую версию ГАЗ 66 от ее военного оригинала:

1. Первое поколение (с 1963 по 1968 года) и второе (с1968 по 1985 года) выпускались исключительно для нужд военных,
2. Третье поколение автомобиля (с 1985 года) получило «прописку» в народном хозяйстве.

Светомаскировочная фара ГАЗ 66 аналогична моделям, устанавливаемым на танки

Для военных моделей важнее всего было обеспечить маскировку авто в ночное время, тогда как для гражданских версий задача стоит совершенно иначе:

1. Обеспечить видимость габаритов автомобиля на дорогах общего пользования,
2. Обеспечить видимость дорожной обстановки водителю из кабины.

Справочно: Начиная с 1981 года, на ГАЗ 66 устанавливали новые световые приборы, включая и увеличенные в размерах подфарники оранжевого цвета.

ГАЗ 66 с «гражданскими» фарами и габаритными огнями

Кроме наружных приборов освещения, существовали и гражданские версии автомобиля, предназначенные для эксплуатации в суровых зимних широтах. В частности, северный вариант ГАЗ 66-92 комплектовался:

1. Кабиной с усиленной термоизоляцией,
2. Двойными стеклами,
3. Дополнительным салонным отопителем и предпусковым подогревателем,
4. Аккумуляторной батареей увеличенной емкости,
5. Дополнительными противотуманными фарами.

Ремонт генератора ГАЗ-66

После локализации неисправности необходимо произвести замены, обусловленные диагностикой.

Порядок действий при разборе генератора:

Отсоединить ремень генератора и электрические провода, а затем произвести демонтаж генератора от кузова автомобиля.

• Удалить щетки, предварительно удалив защитную пленку.
• Демонтировать крышку с подшипником и гаечное крепление с обратной стороны роторного вала.
• Снять, применяя съемник, ближайшую к коллектору крышку, предварительно отвернув стяжные болты.
• Изъять ротор с крышкой из корпуса со стороны шкива.

• Снять шкив с якоря, применяя специальный съемник, затем удалить болты, закрепляющие подшипник и удалить крышку.
• Отвернуть винты крепления полюсов для удаления катушки возбуждения.

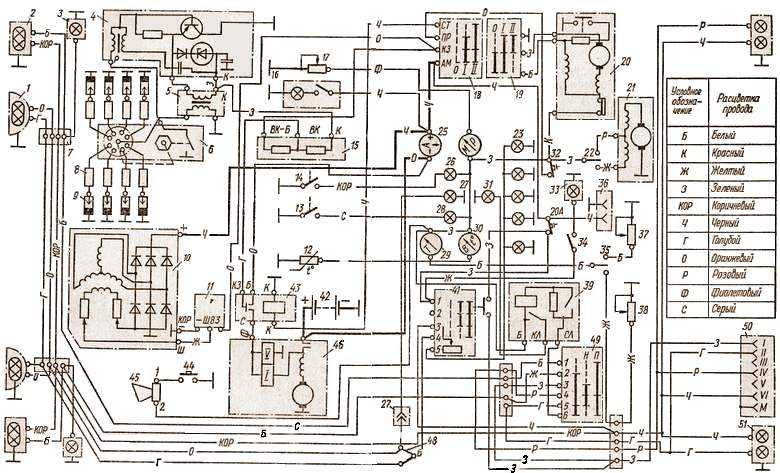

Схема электропроводки ГАЗ 66

Произведя замены неисправных частей генератора, нужно собрать детали в обратном порядке. По факту сборки произвести тестирование генератора путем измерения силы тока.

Таким образом, генератор ГАЗ-66 обладает внутренним устройством, принципиально не отличающимся от аналогичных. Поэтому его эксплуатация и основные правила ухода являются стандартными для подобных устройств.

12.1. ГАЗ. Эксплуатация, обслуживание и ремонт автомобилей ГАЗ-53А и ГАЗ-66. Схемы электрооборудования

СХЕМЫ ЭЛЕКТРООБОРУДОВАНИЯ

Электрооборудование автомобилей выполнено по однопроводной схеме. Вторым проводом являются металлические части автомобиля (масса). С массой соединены все минусовые клеммы всего электрооборудования. Номинальное напряжение 12 в. На рис. 122, 123 и 124 показаны принципиальные схемы электрооборудования автомобилей.

рис. 122. Схема электрооборудования автомобиля ГАЗ-53А: 1— подфарник; 2 — фара; 3 — подкапотная лампа; 4 — сигнал; 5 — гасящее сопротивление; 6 — провод высокого напряжения; 7 — свеча зажигания; 8 — катушка зажигания; 9 — распределитель; 10 — датчик температуры охлаждающей жидкости; 11 — датчик давления масла; 12 — штепсельная розетка переносной лампы; 13 — биметаллический предохранитель; 14 — переключатель стеклоочистителя; 15 — стеклоочиститель; 16 — часы; 17 — лампа освещения часов; 18 — включатель зажигания и стартера; 19 — электродвигатель отопителя; 20 — переключатель электродвигателя; 21 — указатель температуры охлаждающей жидкости; 22 — лампа освещения приборов; 23 — контрольная лампа давления масла; 24 — контрольная лампа указателя поворотов; 25 — контрольная лампа зарядки; 26 — контрольная лампа температуры охлаждающей жидкости в радиаторе; 27 — плафон; 28 — включатель плафона; 29 — указатель уровня топлива; 30 — датчик указателя уровня топлива ; 31 — штепсельная розетка прицепа; 32 — задний фонарь; 33 — контрольная лампа дальнего света; 34 — ножной переключатель света; 35 — переключатель указателей поворотов; 36 — центральный переключатель света; 37 — включатель света «Стоп»; 38 — прерыватель указателей поворота; 39 — электромагнитный клапан предпуского подогревателя; 40 — переключатель режимов работы предпускового подогревателя; 41 — электродвигатель вентилятора предпускового подогревателя; 42 — аккумуляторная батарея; 43 — стартер; 44 — запальная свеча предпускового подогревателя; 45 — дополнительное сопротивление; 46 — датчик контрольной лампы температуры охлаждающей жидкости в радиаторе; 47 — включатель запальной свечи; 48 — дополнительное реле стартера; 49 — включатель звукового сигнала; 50 — генератор; 51 — реле-регулятор; 52 — соединительная панель.

рис. 123. Схема электрооборудования автомобиля ГАЗ-66: 1— подфарник; 2 — фара; 3 — соединительная панель; 4 — сигнал; 5 — включатель сигнал; 6 — генератор; 7 — реле-регулятор; 8 — датчик температуры охлаждающей жидкости; 9 — контрольная лампа температуры охлаждающей жидкости в радиаторе; 10 — контрольная лампа зарядка; 11 — контрольная лампа указателей поворота; 12 — контрольная лампа давления масла; 13 — указатель температуры охлаждающей жидкости; 14 — включатель электродвигателя отопителя; 15 — электродвигатель отопителя; 16 — лампа освещения щитка приборов; 17 — включатель плафона кабины; 18 — плафон кабины; 19 — датчик давления масла; 20 — датчик температуры охлаждающей жидкости; 21 — свеча подогревателя; 22 — катушка зажигания; 23 — свеча зажигания; 24 — гасящее сопротивление; 25 — распределитель; 26 — датчик правого топливного бака; 27 — задний фонарь; 28 — включателя зуммера; 29 — включатель плафона кузова; 30 — плафон кузова; 31 — соединитель проводов; 32 — штепсельная розетка прицепа; 33 — датчик левого топливного бака; 34 — выключатель массы; 35 — аккумуляторная батарея; 36 — электромагнитный клапан; 37 — кнопочный предохранитель подогревателя; 38 — контрольная спираль; 39 — включатель свечи; 40 — переключатель электродвигателя подогревателя; 41 — электродвигатель подогревателя; 42 — стартер; 43 — зуммер; 44 — ножной переключатель света; 45 — контрольная лампа дальнего света; 46 — центральный переключатель света; 47 — переключатель датчиков топливных баков; 48 — включатель поворотной фары; 49 — включатель зажигания и стартера; 50 — включатель света «Стоп»; 51 — переключатель указателей поворота; 52 — прерыватель; 53 — штепсельная розетка переносной лампы; 54 — кнопочный предохранитель; 55 — дополнительное реле стартера; 56 — поворотная фара; 57 — указатель топлива; 58 — подкапотная лампа; 59 — электродвигатель стеклоочистителя; 60 — переключатель электродвигателя стеклоочистителя.

Блоки под капотом

Под капотом находятся некоторые дополнительные элементы предохранителей и реле Газ 31105 крайслер.

p, blockquote 23,0,0,0,0 —>

Блок предохранителей

Крепится на левом брызговике и состоит из плавких вставок, закрыт защитной крышкой.

p, blockquote 24,0,0,0,0 —>

p, blockquote 25,0,0,0,0 —>

Схема

p, blockquote 26,0,0,1,0 —>

p, blockquote 27,0,0,0,0 —>

Назначение

p, blockquote 28,0,0,0,0 —>

1. 60 А защищает цепь анти блокировочной системы тормозов (АБС);
2. 60 А практически все цепи питания потребителей автомобиля, кроме стартерной и защищаемых остальными предохранителями блока;
3. 40 А цепи питания освещения и световой сигнализации автомобиля;
4. 90 А цепи аккумуляторной батареи, генератора, электро омывателя фар (при его наличии) и цепь питания электро вентилятора радиатора системы охлаждения двигателя.

С июля 2006 года через этот предохранитель подключен к генератору вывод «А29» блока управления двигателем, через который осуществляется функция управления током возбуждения генератора (регулировка напряжения в бортовой сети автомобиля).

p, blockquote 30,0,0,0,0 —>

Блок реле

Располагается рядом с блоком предохранителей.

p, blockquote 31,0,0,0,0 —>

p, blockquote 32,0,0,0,0 —>

Тут могут находится следующие реле:

p, blockquote 33,0,0,0,0 —>

1. реле электро вентилятора радиатора системы охлаждения двигателя,
2. реле системы впрыска топлива,
3. реле электро вентилятора кондиционера,
4. реле муфты компрессора кондиционера расположены на левом брызговике моторного отсека и закреплены на кронштейне крепления бачка системы гидроусилителя рулевого управления.

Отдельно, на кронштейне крепления бачка системы охлаждения, располагаются реле системы управления двигателем и реле бензонасоса.

p, blockquote 34,0,0,0,0 —> p, blockquote 35,0,0,0,1 —>

Хотите помочь дополнить материал? Пишите всё в комментарии.

Источник статьи: http://vsepredohraniteli.ru/other/gaz-31105.html

Блоки под капотом

Блок предохранителей

Вариант 1

На кронштейне крепления бачка ГУР установлен блок предохранителей из четырёх плавких предохранителей на 60А, 30А, 60А и 30А.

Крайний предохранитель на 60А защищает цепь штифтовых свечей накаливания. Предохранитель на 30А защищает световую цепь автомобиля. Второй предохранитель на 60А защищает все цепи автомобиля, кроме цепи стартера. Крайний предохранитель на 30А защищает цепь блока управления двигателем.

Вариант 2

Справа на панели боковины капота установлен блок предохранителей из четырёх плавких предохранителей на 30А, 40А, 90А и 125А.

Предохранитель на 30А защищает цепь блока управления двигателем. Предохранитель на 40А защищает световую цепь автомобиля. Предохранитель на 90А защищает общую плюсовую цепь автомобиля. Предохранитель на 125А защищает цепь нагревателя воздуха.

На этом всё. А если вы хотите помочь дополнить материал, то пишите в комментарии.

Схема электропроводки ГАЗ 3307, замена проводки своими руками: инструкция, фото и видео

Четвертое поколение средне тоннажного грузовика ГАЗ 3307 появилось на свет в 1993 году и полностью заменило на сборочном конвейере предшественника – ГАЗ 52/53. Как было принято все эти годы, автомобиль во многом унифицирован со своей платформой, но имел и некоторые отличия, сделавшие его более современным.

Заводская инструкция содержит цветную схему электрооборудования

Особенности ГАЗ 3307

Данная модель считалась переходной, поэтому автопроизводителем не рассматривалась как объект для серьезной модификации. От предшественника было унаследовано:

1. Шасси;
2. Силовой агрегат;
3. Кузов, включая и его грузовые модификации;
4. Основные элементы управления.

Новая кабина

Новым элементом автомобиля ГАЗ 3307 была современная кабина. Она отличалась:

1. Угловатым оперением капота и крыльев;
2. Новой светотехникой;
3. Отделкой внутреннего убранства;
4. Регулируемыми сиденьями с ремнями безопасности.

Оригинальное фото новой приборной панели

Кроме того, благодаря установке на шасси новой кабины повышенной функциональности, видоизменилась и электропроводка ГАЗ 3307. Этого требовало появление на автомобиле:

1. Эффективной системы вентиляции и отопления;
2. Гидроусилителя рулевого управления;
3. Новой панели приборов.

Электрооборудование

Что касается электрооборудования, то в связи с экспериментами производителя, пытавшегося подобрать оптимальный силовой агрегат, подкапотная проводка ГАЗ 3307 также подверглась модернизации.

В частности:

1. Вместо ранее использовавшегося генератора постоянного тока автомобиль получил генератор переменного тока модели Г250-Г2;
2. Для защиты электрооборудования в него был интегрирован регулятор напряжения модели 222.3702.

Схема проводки ГАЗ 3307: цепь включения генератора и регулятора напряжения

Система зажигания также подверглась небольшой модернизации:

1. Вместо старой катушки зажигания Б114-Б устанавливалась более мощная Б116;
2. Старый трамблер Р133-Б заменили на модернизированный 24.3706;
3. Появился электронный коммутатор зажигания модели ТК102А. В дальнейшем вместо него автомобиль укомплектовывался универсальным коммутатором 13.3734, а также его модификацией — 13.3734-01;
4. В схеме используется резистор СЭ107, а на ряд моделей устанавливался универсальный 14.3729 (см.также схему электропроводки Газель).

Система зажигания ГАЗ 3307 вполне доступна для обслуживания своими руками

Способы проверки

При внешнем сходстве электрооборудования, автопроизводитель резонно предполагал возможность ошибок при самостоятельном обслуживании автомобиля, цена которых была высока. Поэтому предусмотрел автоматическую защиту элементов от случайных коротких замыканий:

1. Цепь обмотки возбуждения генератора защищена с помощью реле защиты, а также с помощью разделительного диода;
2. Во время работы двигателя и генератора контакты реле разомкнуты;
3. При обрыве провода или коротком замыкании протекающий через обмотку реле ток увеличится;
4. Встречная обмотка создаст магнитное поле, сердечник втянется и разомкнет контакты реле (см. также схему электропроводки ВАЗ 2101).

Схема контактно-транзисторной защиты

Для проверки исправности защиты необходимо:

1. Отключить двигатель;
2. Включить зажигание;
3. Подсоединить вольтметр к клемме «Ш» реле-регулятора и на «массу»;
4. Поочередно нажать на якорьки РН и Р3, замыкая их контакты.

Стрелка вольтметра при исправном реле переместится на деление «0». Если этого не произойдет, транзистор неисправен и реле-регулятор подлежит замене.

Надеемся, что в данном материале смогли дать подробное объяснение особенностей автомобиля. А видео в этой статье и подробные электрические схемы позволят владельцам ГАЗ 3307 самостоятельно обнаружить неисправности в электроцепях, и восстановить их рабочие параметры (см. также схему электропроводки ГАЗ 3110).

Особенности и схемы световых указателей поворотов ГАЗ-66 и ГАЗ-53

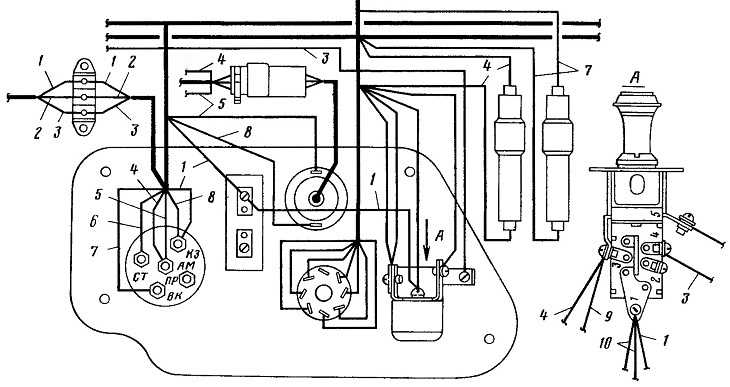

Схемы включения указателей поворота показаны на рис. 1 и 2. Подфарники и задний фонарь включают переключателем типа П105 на автомобиле ГАЗ-53А и П118 на автомобиле ГАЗ-66

Работу переключателей проверяют при помощи контрольных ламп по схемам, показанным на рис. 151 и 152.

В выключенном положении должны гореть лампы 4 и 5. при включении правого поворота лампы 4 и 6, а при левом повороте лампы 3 и 5.

Если на автомобиле ГАЗ-53А переключатель не выключается после выхода автомобиля из поворота, подрегулировать положение переключателя.

Для этого отпустить два винта крепления переключателя к кронштейну и перемещением переключателя добиться, чтобы резиновый ролик не касался ступицы рулевого колеса при выключенном положении (должен быть зазор 2 – 2,5 мм).

При включении переключателя ролик должен надежно прижиматься к ступице колеса.

Через каждые 25000 км пробега автомобиля в переключателе П105 смазывать ось ролика, ось рычага и пластину рычага, прижимающую ролик.

Указатели поворота горят мигающим светом (70 — 100 миганий в минуту). Это достигается включением в электрическую цепь указателей поворота прерывателя типа РС57.

Основные технические характеристики

Генератор Г287 на ГАЗ-66 обладает мощностью на выходе 1260 Вт, что является достаточным для одновременной работы всего электрооборудования грузовика.

Его заводские характеристики:

• Наименование характеристики Показатель
• Тип трехфазный, синхронный, переменного электротока
• Движения вращательного механизма вправо от шкива
• Максимальное напряжение, В 14
• Предельный электроток, А 90
• Скорость вращения, обеспечивающая
• напряжение на клеммах 14 В (при
• температуре окружающей среды + 20
• градусов С), когда электроток составляет 0 А /
• 60 А, об / мин 850 / 1800

Схема генератора ГАЗ 66

• Количество статорных фазовых моментов, шт. 3
• Количество катушечных модулей в фазовом
• моменте 6
• Количество оборотов в катушечном
• механизме 16
• Проводка обмотки статорной части, тип ПЭВ2 или ПЭВ200 1,40–1,56 мм по диаметру
• Проводка обмотки на катушке возбуждения,

• тип ПЭВ2 0,93 мм в диаметре
• Количество оборотов в катушке, шт. 520 + / — 10
• Показатель сопротивления обмотки
• возбуждения при +25 градусах С, Ом 3,2 + / — 0,2
• Тип щеток М1
• Жесткость пружины, гс 180–260
• Тип подшипника передней крышки 6-1180304К1С9Ш1
• Тип подшипника задней крышки 6-180603КС9Ш1
• Модуль выпрямителей, тип БПВ7-100
• Количество диодов 12

Электросхема

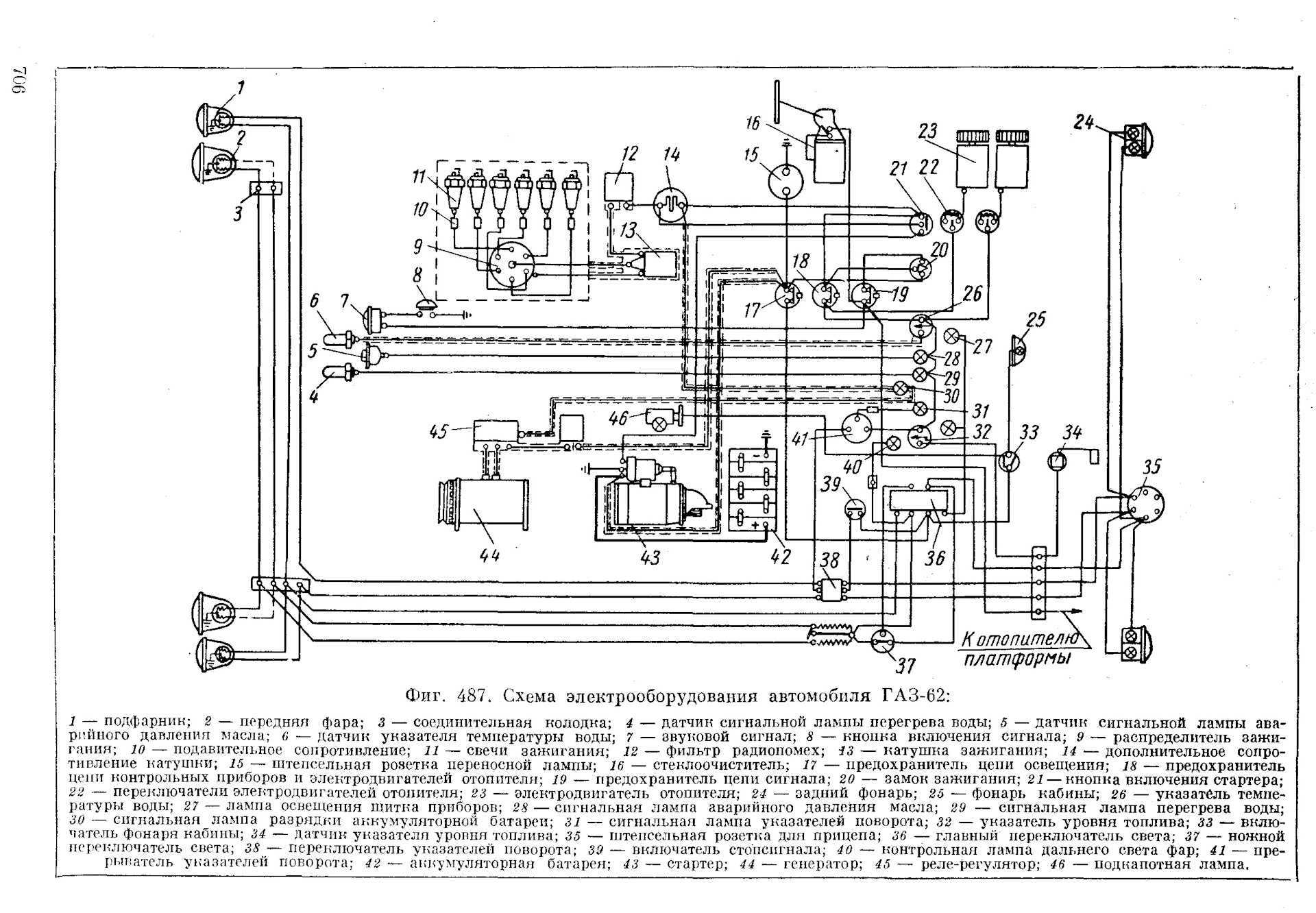

Схема электро оборудования автомобиля Газ 66

1— подфарник; 2 — фара; 3 — соединительная панель; 4 — сигнал; 5 — включатель сигнал; 6 — генератор; 7 — реле-регулятор; 8 — датчик температуры охлаждающей жидкости; 9 — контрольная лампа температуры охлаждающей жидкости в радиаторе; 10 — контрольная лампа зарядка; 11 — контрольная лампа указателей поворота; 12 — контрольная лампа давления масла; 13 — указатель температуры охлаждающей жидкости; 14 — включатель электродвигателя отопителя; 15 — электродвигатель отопителя; 16 — лампа освещения щитка приборов; 17 — включатель плафона кабины; 18 — плафон кабины; 19 — датчик давления масла; 20 — датчик температуры охлаждающей жидкости; 21 — свеча подогревателя; 22 — катушка зажигания; 23 — свеча зажигания; 24 — гасящее сопротивление; 25 — распределитель; 26 — датчик правого топливного бака; 27 — задний фонарь; 28 — включателя зуммера; 29 — включатель плафона кузова; 30 — плафон кузова; 31 — соединитель проводов; 32 — штепсельная розетка прицепа; 33 — датчик левого топливного бака; 34 — выключатель массы; 35 — аккумуляторная батарея; 36 — электромагнитный клапан; 37 — кнопочный предохранитель подогревателя; 38 — контрольная спираль; 39 — включатель свечи; 40 — переключатель электродвигателя подогревателя; 41 — электродвигатель подогревателя; 42 — стартер; 43 — зуммер; 44 — ножной переключатель света; 45 — контрольная лампа дальнего света; 46 — центральный переключатель света; 47 — переключатель датчиков топливных баков; 48 — включатель поворотной фары; 49 — включатель зажигания и стартера; 50 — включатель света «Стоп»; 51 — переключатель указателей поворота; 52 — прерыватель; 53 — штепсельная розетка переносной лампы; 54 — кнопочный предохранитель; 55 — дополнительное реле стартера; 56 — поворотная фара; 57 — указатель топлива; 58 — подкапотная лампа; 59 — электродвигатель стеклоочистителя; 60 — переключатель электродвигателя стеклоочистителя.

Предохранители

На левой стойке передка автомобиля стоят три кнопочных термобиметаллических предохранителя:

p, blockquote 10,0,0,0,0 —>

1. Верхний ПР315 на 15 ампер в цепях приборов, электродвигателей отопителя кабины и электродвигателя омывателя ветрового стекла.
2. Средний ПР310 на 10 ампер в цепях стеклоочистителя,, звукового сигнала и штепсельной розетки переносной лампы.
3. Нижний ПР2Б на 20 ампер в цепи освещения.

В цепи указателей поворота и аварийной сигнализации установлены два плавких предохранителя ПР119 на 6 А, которые расположены под панелью приборов. Применение других плавких; вставок не допускается.

В цепях управления подогревателем, освещения плафона кузова и зуммера установлен предохранитель ПР2Б на 20 А, который находится в корпусе пульта подогревателя. На стеклоочистителе имеется свой термобиметаллический предохранитель вибрационного типа.

Если система, которую предохранитель защищает, исправна, то через предохранитель протекает ток нормальной силы и его контакты постоянно замкнуты. Как только сила тока в цепи превысит расчетную величину (например, при коротком замыкании), биметаллическая пластина сильно нагреется и резко выгнется по сфере в обратную сторону, контакты разомкнутся и ток прекратится. Для включения предохранителя имеется возвратная кнопка, при нажатии на которую биметаллическая пластина займет первоначальное положение, контакты вновь замкнутся и ток в цепи восстановится.

Для защиты от перегрузок и коротких замыканий электродвигателя стеклоочистителя применяется термобиметаллический предохранитель непрерывного действия. Работа предохранителя сопровождается характерными щелчками. Предохранитель должен выключать цепь при токе 10 А за время не более 30 с.

p, blockquote 15,0,0,0,0 —> p, blockquote 16,0,0,0,1 —>

Для отключения аккумуляторной батареи от сети применяется специальный выключатель типа ВК318-Б.

Газ 66 – электросхема, предохранители, реле

ГАЗ-66 в народе известен под названиями шишига, шишка, шишак выпускался с 1964 по 1999 год преимущественно с бензиновым двигателем ЗМЗ-513. В данном материале мы покажем электросхему, описание предохранителей и реле ГАЗ 66 и места их расположения.

p, blockquote 1,0,0,0,0 —>

p, blockquote 2,0,0,0,0 —>

Электросхема

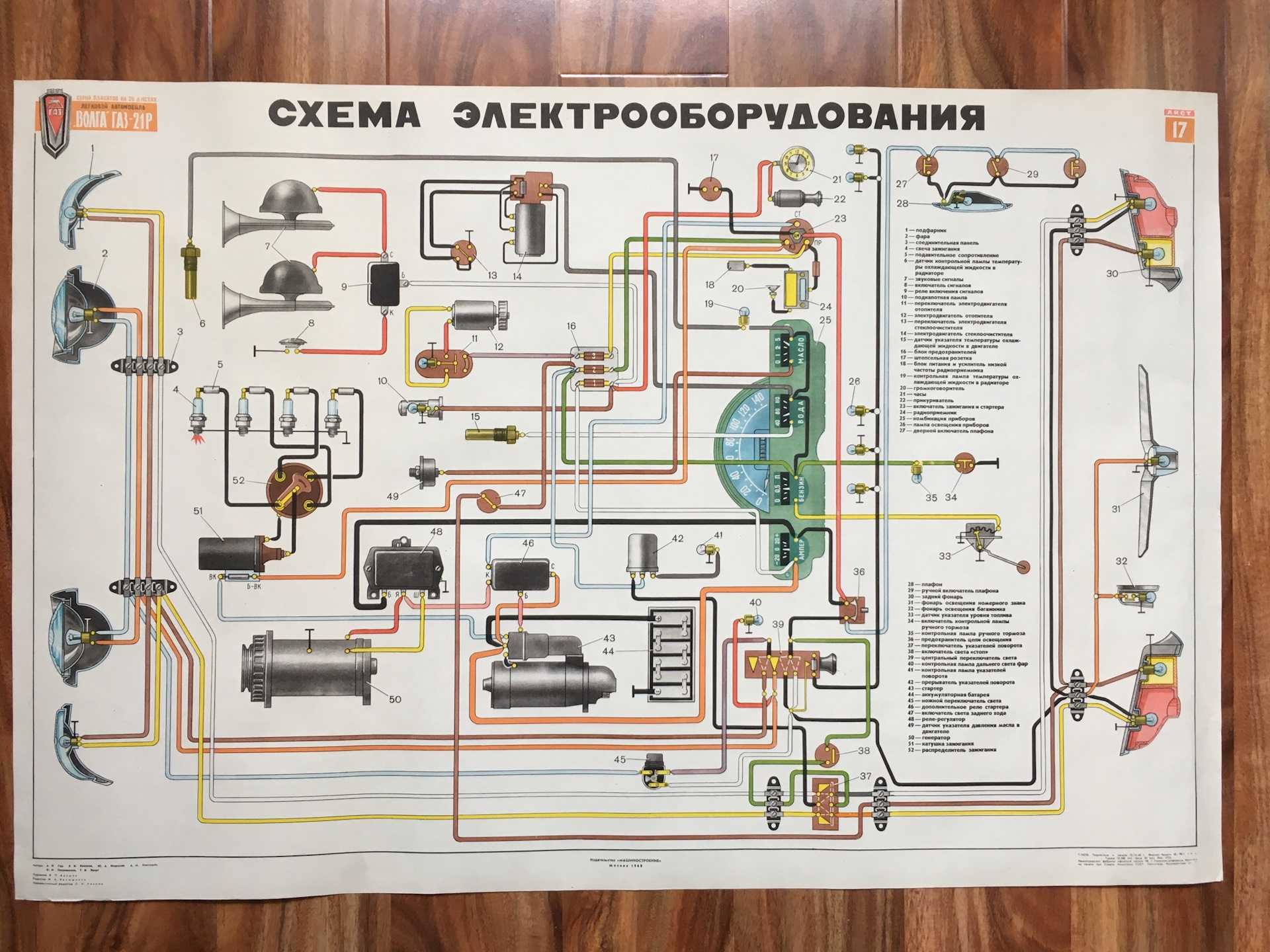

Схема электро оборудования автомобиля Газ 66

p, blockquote 4,0,1,0,0 —>

p, blockquote 5,0,0,0,0 —>

p, blockquote 6,0,0,0,0 —>

Описание

p, blockquote 7,0,0,0,0 —>

1— подфарник; 2 — фара; 3 — соединительная панель; 4 — сигнал; 5 – включатель сигнал; 6 – генератор; 7 – реле-регулятор; 8 – датчик температуры охлаждающей жидкости; 9 – контрольная лампа температуры охлаждающей жидкости в радиаторе; 10 – контрольная лампа зарядка; 11 – контрольная лампа указателей поворота; 12 – контрольная лампа давления масла; 13 – указатель температуры охлаждающей жидкости; 14 – включатель электродвигателя отопителя; 15 – электродвигатель отопителя; 16 – лампа освещения щитка приборов; 17 – включатель плафона кабины; 18 – плафон кабины; 19 – датчик давления масла; 20 – датчик температуры охлаждающей жидкости; 21 – свеча подогревателя; 22 – катушка зажигания; 23 – свеча зажигания; 24 – гасящее сопротивление; 25 – распределитель; 26 – датчик правого топливного бака; 27 – задний фонарь; 28 – включателя зуммера; 29 – включатель плафона кузова; 30 – плафон кузова; 31 – соединитель проводов; 32 – штепсельная розетка прицепа; 33 – датчик левого топливного бака; 34 – выключатель массы; 35 – аккумуляторная батарея; 36 – электромагнитный клапан; 37 – кнопочный предохранитель подогревателя; 38 – контрольная спираль; 39 – включатель свечи; 40 – переключатель электродвигателя подогревателя; 41 – электродвигатель подогревателя; 42 – стартер; 43 – зуммер; 44 – ножной переключатель света; 45 – контрольная лампа дальнего света; 46 – центральный переключатель света; 47 – переключатель датчиков топливных баков; 48 – включатель поворотной фары; 49 – включатель зажигания и стартера; 50 – включатель света «Стоп»; 51 – переключатель указателей поворота; 52 – прерыватель; 53 – штепсельная розетка переносной лампы; 54 – кнопочный предохранитель; 55 – дополнительное реле стартера; 56 – поворотная фара; 57 – указатель топлива; 58 – подкапотная лампа; 59 – электродвигатель стеклоочистителя; 60 – переключатель электродвигателя стеклоочистителя.

p, blockquote 8,1,0,0,0 —>

p, blockquote 9,0,0,0,0 —>

Предохранители

На левой стойке передка автомобиля стоят три кнопочных термобиметаллических предохранителя:

1. Верхний ПР315 на 15 ампер в цепях приборов, электродвигателей отопителя кабины и электродвигателя омывателя ветрового стекла.
2. Средний ПР310 на 10 ампер в цепях стеклоочистителя,, звукового сигнала и штепсельной розетки переносной лампы.
3. Нижний ПР2Б на 20 ампер в цепи освещения.

В цепи указателей поворота и аварийной сигнализации установлены два плавких предохранителя ПР119 на 6 А, которые расположены под панелью приборов. Применение других плавких; вставок не допускается.

p, blockquote 11,0,0,0,0 —>

В цепях управления подогревателем, освещения плафона кузова и зуммера установлен предохранитель ПР2Б на 20 А, который находится в корпусе пульта подогревателя. На стеклоочистителе имеется свой термобиметаллический предохранитель вибрационного типа.

p, blockquote 12,0,0,1,0 —>

Если система, которую предохранитель защищает, исправна, то через предохранитель протекает ток нормальной силы и его контакты постоянно замкнуты. Как только сила тока в цепи превысит расчетную величину (например, при коротком замыкании), биметаллическая пластина сильно нагреется и резко выгнется по сфере в обратную сторону, контакты разомкнутся и ток прекратится. Для включения предохранителя имеется возвратная кнопка, при нажатии на которую биметаллическая пластина займет первоначальное положение, контакты вновь замкнутся и ток в цепи восстановится.

p, blockquote 13,0,0,0,0 —>

Для защиты от перегрузок и коротких замыканий электродвигателя стеклоочистителя применяется термобиметаллический предохранитель непрерывного действия. Работа предохранителя сопровождается характерными щелчками. Предохранитель должен выключать цепь при токе 10 А за время не более 30 с.

p, blockquote 15,0,0,0,0 —> p, blockquote 16,0,0,0,1 —>

Для отключения аккумуляторной батареи от сети применяется специальный выключатель типа ВК318-Б.
