Предохранители элантра 3

Схемы блока предохранителей

Приборная доска

Назначение предохранителей в панели приборов

Имя	Номинальная сила тока	Защищенные компоненты
Т / ПСО	10А	Индикаторная лампа, лампа заднего хода
Группы	10А	Резистор предварительного возбуждения, комбинация приборов (IND)
Коробки	15А	Управление системой SRS
Опасность	10А	Реле сигнализации, аварийное освещение
A/C SW	10А	Управление кондиционером
TAIL-RH	10А	Короткий разъем, лампочка, задний фонарь (справа), омыватель фар
TAIL-LH	10А	Задний фонарь (LH), наружное освещение
Начало	10А	В/реле сигнализации
Аудио	10А	Цифровые часы, наружные зеркала с электроприводом и складыванием зеркал, аудиосистема
ЭБУ	10А	Круиз-контроль, PCM, датчик скорости, катушка зажигания
ABS	10А	Управление ABS
A / BAG IND	10А	Приборная панель (подушка безопасности IND)
RR HTR	30А	Реле нагревателя
AMP	20А	Антенна питания
S / ROOF	15А	Управление замками дверей с электроприводом, люк с электроприводом
Остановить	15А	Парковочные огни, электрические стеклоподъемники, складывающиеся наружные зеркала с электроприводом
HTD MIR	10А	Подогрев задних стекол и дверных зеркал, управление кондиционером
C/LIGHT	15А	Прикуриватель, розетка
RR FOG	10А	Задний противотуманный фонарь
IGN	10А	Фары, омыватели фар, подогреватели топливного фильтра
R / MUDGUARD	15А	Задние стеклоочистители и омыватели
F / Стекло	20А	Передние стеклоочистители и омыватели
S / HTR	20А	Подогрев сидений
A / CON	10А	Управление вентилятором и кондиционером, ETACM, управление люком, электронное хромированное зеркало
Комната LP	15А	Подсветка двери, приборная панель, разъем канала передачи данных, универсальный разъем управления, подсветка номера, ETACM, аудиосистема, разъем питания
п / Окно (плавленая цепочка)	30А	Электрические окна

Моторный отсек (Бензин)

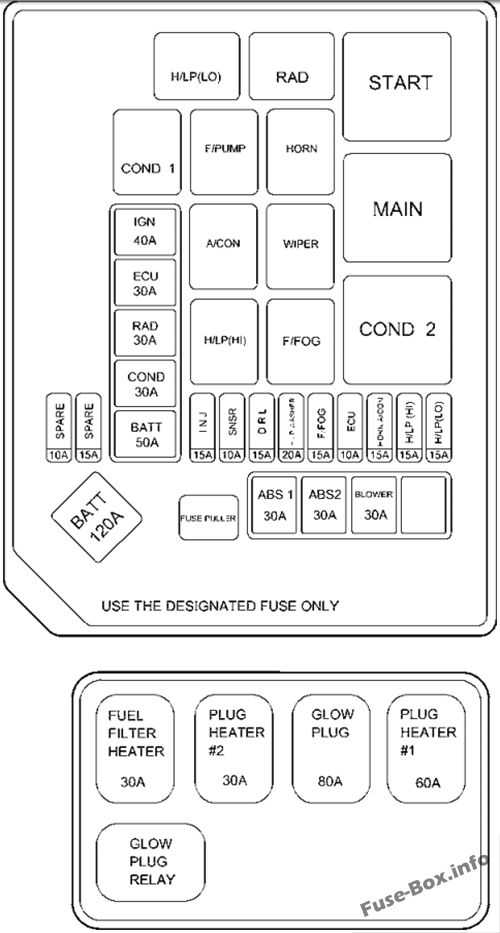

Назначение предохранителей в моторном отсеке (бензиновый двигатель)

Имя	Номинальная сила тока	Защищенные компоненты
Гладкая ссылка.
ВАТТ	120A	Генераторы
ВАТТ	50А	Плавкая вставка (P / WDW), реле задних фонарей, силовой разъем
Униформа	20А	Реле вентилятора конденсатора. 1
PAD	20А	Реле вентилятора радиатора
ЭБУ	20А	Генераторы, реле управления двигателем, реле топливного насоса, PCM
IGN	40А	Выключатель зажигания, реле стартера
Нелепость 1	30А	Управление АБС (двигатель)
ABS.2	30А	Управление ABS (соленоид)
Поставка	30А	Реле воздуходувки
Предохранитель.
ИНЖ.	15А	Форсунка
S.T.	10А	PCM, датчик кислорода с подогревом, SMATRA, реле нагревателя, реле свечей зажигания
DRL	15А	Управление освещением
Вашингтон В/Н	20А	Омыватели фар
F / FOG	15А	Реле для передних противотуманных фар
ЭБУ	10А	Сигнализация, ПКМ
Рог и кондиционер	15А	Реле кондиционера, реле звукового сигнала
H / LP (HI)	15А	Фара головного света (высота)
H / LP (LO)	15А	Фара (низкая)

Назначение предохранителей в моторном отсеке (дизельный двигатель)

Имя	Номинальная сила тока	Защищенные компоненты
Гладкая ссылка.
ВАТТ	120A	Генераторы
ВАТТ	50А	Плавкая вставка (P / WDW), реле задних фонарей, силовой разъем
Униформа	30А	Реле вентилятора конденсатора. 1
PAD	30А	Реле вентилятора радиатора
ЭБУ	30А	Генераторы, реле управления двигателем, реле топливного насоса, PCM
IGN	40А	Выключатель зажигания, реле стартера
Нелепость 1	30А	Управление АБС (двигатель)
ABS.2	30А	Управление ABS (соленоид)
Поставка	30А	Реле воздуходувки
Реле воздуходувки	80А	Реле посадочной вилки
Водонагреватель № 1	60А	Реле нагревателя №1
Нагреватель №2	30А	Реле нагревателя №2
Топливный фильтр	30А	Реле топливного фильтра
Предохранитель.
ИНЖ.	15А	Форсунка
S.T.	10А	PCM, датчик кислорода с подогревом, SMATRA, реле нагревателя, реле свечей зажигания
DRL	15А	Управление освещением
Вашингтон В/Н	20А	Омыватели фар
F / FOG	15А	Реле для передних противотуманных фар
ЭБУ	10А	Сигнализация, ПКМ
Рог и кондиционер	15А	Реле кондиционера, реле звукового сигнала
H / LP (HI)	15А	Фара головного света (высота)
H / LP (LO)	15А	Фара (низкая)

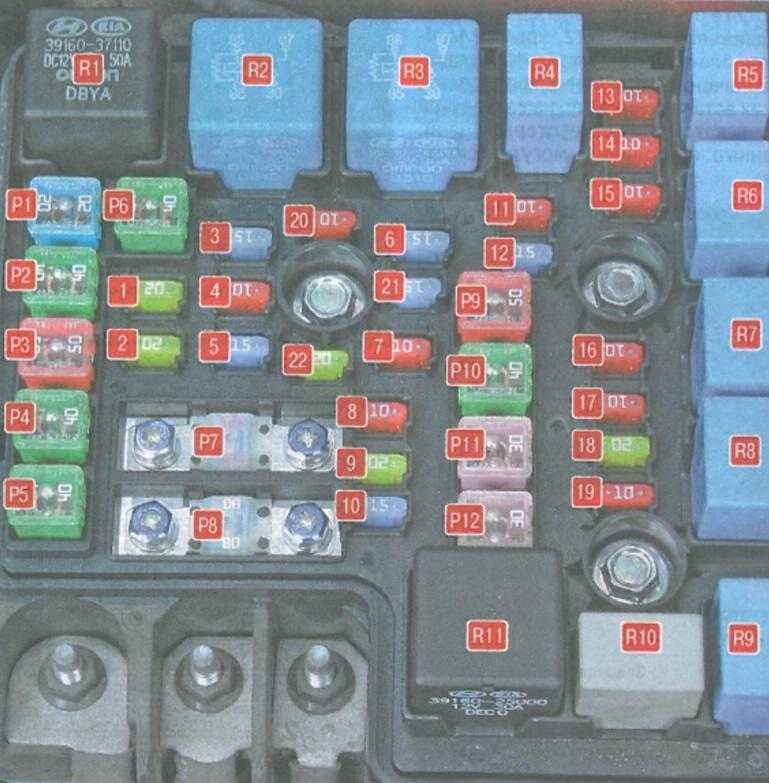

Блок под капотом

Основной блок

Он расположен в левой части подкапотного пространства, рядом с аккумулятором.

Схема

Обозначение предохранителей

1	120А БАТ. Главный предохранитель
2	50А БАТ. Стеклоподъемники, задние фонари, предохранители салона 4, 13 16
3	20А КОНД. Вентилятор радиатора кондиционара
4	20А РЯД. Вентилятор радиатора двигателя
5	20А ЭБУ. Генератор, ЭБУ, бензонасос
6	40А зажигание. Зажигание, стартер
7	15А ИНЖ. Форсунки, регулятор холостого хода, клапан адсорбера, датчик распредвала
8	10А СНСР. Датчик кислорода (лямбда-зонд), ЭБУ
9	15А ДРЛ. Дневные ходовые огни
10	20А Ч/МОЙКА. Передний омыватель (не используется)
11	15А Ф/ВОГ. Передние противотуманные фары
12	10А ЭБУ. ЕБУ АКПП
13	15А СИГНАЛ КОНДИЦИОНЕРА. Звуковой сигнал, кондиционер
14	15А H/LP(HI). Дальний свет
15	15А H/LP(LO). Ближний мир
16	30А АБС1. Антиблокировочная система тормозов (АБС)
17	30А АБС2. Антиблокировочная система тормозов (АБС)
18	30А ВЕНТИЛЯТОР. Салон отопителя вентилятора

Назначение реле и схема

19	HEAD LAMP HI Лампы дальнего света
20	Кондиционер кондиционера
21	ТОПЛИВНЫЙ НАСОС Топливный насос
22	ПЕРЕДНЯЯ ПРОТИВОТУМАННАЯ ФАРА
23	WIPER MOTOR Мотор стеклоочистителя
24	ГОРН Звуковой сигнал
25	ВЕНТИЛЯТОР КОНДЕНСАТОРА 2
26	УПРАВЛЕНИЕ ДВИГАТЕЛЕМ
27	СТАРТ Стартер
28	ВЕНТИЛЯТОР КОНДЕНСАТОРА 1
29	HEAD LAMP LOW Лампы ближнего света
30	ВЕНТИЛЯТОР РАДИАТОРА Вентилятор радиатора двигатель

Дополнительный блок

Устанавливается на модели с дизельным двигателем.

Схема

Расшифровка

• 1 — Реле свечей накаливания
• F1 (30А) — Подогреватель топлива
• F2 (30А) — подогреватель охлаждающей жидкости
• F3 (80A) — Свеча накаливания
• F4 (60А) — подогреватель охлаждающей жидкости

Блоки предохранителей в опель астра J (opel astra J).

В новом опеле астра J установлено три блока предохранителей.

— Блок предохранителей в подкапотном пространстве- Блок предохранителей позади вещевого ящика на приборной панели или за крышкой в перчаточном ящике.- Блок в багажном отделении автомобиля

Главный блок предохранителей расположен в передней левой части подкапотного пространства.

Крышка основного блока предохранителей опель астра J в подкапотном пространстве

На крышке имеются две защедки сверху и снизу, нажмите на них и подымите крышку вверх. Принеобходимости потянув крышку вверх вы можете снять крышку.

Схема — Главный блок предохранителей в подкапотном пространстве в опель астра J

Открытая крышка вещевого ящика опель астра J — доступ к внутренеему блоку предохранителей

Что бы добраться до блока необходимо открыть отсек, нажать влево на внутренний бокс, и полностью отпереть его опустив вниз. Далее крышку отсека можно снять.
На авто с правосторонним рулевым управлением блок предохранителей спрятан за крышкой в перчаточном ящике.

Открытая крышка блока предохранителей в вещевом ящике опель астра J

Для того что бы добарться до него необходимо открыть передний вещевой ящик и найти там маленьку крышку слева сверху. После чего вы можете открыть ее воспользовавшись выперающей ручкой — за крышкой находится сам блок предохранителей.

Схема внутреннего блока предохранителей в вещевом ящике опель астра J

Крышка блока предохранителей в багажном отделении опель астра J

Вы можете снять крышку повернув винтовой элемент крепления и потянув крышку на себя.

Схема блока предохранителей в багажном отделении опель астра J

Если в данной статье вы нашли полезную для себя информацию или наоборот видите ошибки или не достоверно указанные данные — ПОЖАЛУЙСТА НАПИШИТЕ НАМ В КОММЕНТАХ.

Блок реле и предохранителей под капотом:

№	Номинал, А	Назначение предохранителя
1	120	BATT. Главный предохранитель
2	50	BATT. Стеклоподъемники, задние фонари, предохранители салона 4, 13 — 16
3	20	COND. Вентилятор радиатора кондиционера
4	20	RAD. Вентилятор радиатора двигателя
5	20	ECU. Генератор, ЭБУ, бензонасос
6	40	IGN. Зажигание, стартер
7	15	INJ. Форсунки, регулятор холостого хода, клапан адсорбера, датчик распредвала
8	10	SNSR. Датчик кислорода (лямбда-зонд), ЭБУ
9	15	DRL. Дневные ходовые огни (ближний свет при включенном зажигании)
10	20	H/WASH. Омыватель передних фар (не используется)
11	15	F/FOG. Передние противотуманные фары
12	10	ECU. ЭБУ АКПП
13	15	HORN A/C. Звуковой сигнал, кондиционер
14	15	H/LP(HI). Дальний свет
15	15	H/LP(LO). Ближний свет
16	30	ABS1. Антиблокировочная система тормозов (АБС)
17	30	ABS2. Антиблокировочная система тормозов (АБС)
18	30	BLOWER. Вентилятор отопителя салона

№	Реле	Назначение
19	HEAD LAMP HI	Лампы дальнего света
20	A/C	Кондиционер
21	FUEL PUMP	Топливный насос
22	FRONT FOG LAMP	Передние противотуманные фары
23	WIPER MOTOR	Мотор стеклоочистителя
24	HORN	Звуковой сигнал
25	CONDENSER FAN 2	Вентилятор радиатора кондиционера реле 2
26	ENGINE CONTROL	ЭБУ
27	START	Стартер
28	CONDENSER FAN 1	Вентилятор радиатора кондиционера реле 1
29	HEAD LAMP LOW	Лампы ближнего света
30	RADIATOR FAN	Вентилятор радиатора двигателя

Блок в салоне

Находится под панелью со стороны водителя, за защитной крышкой, там же и находится диагностический разъём.

Схема

Фото — схема

Описание предохранителей

1	15А RR WIPER Стекло очиститель двери задка
2	10А H/LP Лампы левой фары
3	25А FR WIPER Стекло очиститель ветрового окна
4	10А BLOWER Вентилятор
5	10А H/LP (RH) Лампы правой фары
6	20А S/ROOF Люк в крыше
7	15А STOP LP Стоп- сигналы
8	20А C/DR LOCK Центральный выключатель замков дверей
9	15А IGN COIL Катушка зажигания
10	10А ABS Анти блокировочная система тормозов
11	10А B/UPLP Фонарь света заднего хода
12	BMS — Резерв
13	25А C/LIGHTER Прикуриватель
14	10А FOLD’G Привод складывания наружных зеркал заднего вида
15	20А HTR SEAT Обогрев сидений
16	25А AMP Усилитель
17	10А FR FOG LP Противотуманные фары
18	10А DRL Фары для дневной езды
19	10А ECU Система управления двигателем
20	10А CLUSTER Панель приборов
21	25А P/WDW RH Блокировка электрических стекло подъемников (правая сторона)
22	10А AUDIO Аудиосистема, маршрутный компьютер
23	10А RR FOG LP Задний противотуманный фонарь
24	10А IGN Выключатель (замок зажигания)
25	30А HTD GLASS Обогрев заднего стекла
26	15А A/BAG Подушка безопасности
27	10А TCU Блок управления автоматической коробкой передач
28	10А SNSR Датчики
29	SPARE — Резерв
30	10А MULT B/UP Блок управления кондиционером, часы, плафон внутреннего освещения ETACS
31	15А AUDIO Аудиосистема
32	25А P/WDW LH Блокировка электрических стеклоподъемников (левая сторона)
33	10А HTD MIRR Система обогрева наружных зеркал заднего вида
34	10А TAIL LP(LH) Левый задний габаритный огонь
35	10А TAIL LP(RH) Правый задний габаритный огонь
36	10А HAZARD Аварийная сигнализация
37	10А T/SIG LP Фонари указателей поворота
38	10А A/BAG IND Контрольная лампа подушки безопасности
39	10А START Красный Реле стартера

С обратной стороны блока расположены некоторые элементы реле: аварийной сигнализации и указателей поворота, реле звукового сигнала и т. д.

В седанах отдельное реле стоп сигналов стоит в задней части, рядом с блоком управления задними сигналами

Fuse Layout Hyundai Elantra 2000-2006

Cigar lighter (power outlet) fuse in the Hyundai Elantra is located in the Instrument panel fuse box (see fuse “C/LIGHT” (Cigarette lighter, Power outlet)).

Table of Contents

Fuse box location

Instrument panel

The fuse box is located on the driver’s side of the instrument panel behind the cover.

Engine compartment

The fuse box is located in the engine compartment (left-side).

Not all fuse panel descriptions in this manual may be applicable to your vehicle. It is accurate at the time of printing. When you inspect the fuse box on your vehicle, refer to the fusebox label.

Advertisements

Instrument panel

Assignment of the fuses in the instrument panel

NAME	AMP RATING	PROTECTED COMPONENTS
T/SIG	10A	Turn signal lamps, Back-up lamp
CLUSTER	10A	Pre-excitation resistor, Instrument cluster (IND)
A/BAG	15A	SRS control
HAZARD	10A	Hazard relay, Hazard lamps
A/C SW	10A	A/C Control
TAIL-RH	10A	Short connector, Illumination lamps, Tail lamp (RH), Head lamp washer
TAIL-LH	10A	Tail lamp (LH), Exterior lamps
START	10A	B/Alarm relay
AUDIO	10A	Digital clock, Power outside mirror & mirror folding, Audio
ECU	10A	Cruise control, PCM, Vehicle speed sensor, Ignition coil
ABS	10A	ABS control
A/BAG IND	10A	Instrument cluster (Air bag IND)
RR HTR	30A	Defogger relay
AMP	20A	Power antenna
S/ROOF	15A	Power door lock control, Sunroof
STOP	15A	Stop lamps, Power window, Power outside mirror folding
HTD MIR	10A	Rear window & outside mirror defogger, A/C control
C/LIGHT	15A	Cigarette lighter, Power outlet
RR FOG	10A	Rear fog lamps
IGN	10A	Head lamp, Head lamp washer, Fuel filter heating
R/WIPER	15A	Rear wiper & washer
F/WIPER	20A	Front wiper & washer
S/HTR	20A	Seat warmer
A/CON	10A	Blower & A/C control, ETACM, Sunroof controller, Electronic chrome mirror
ROOM LP	15A	Door lamps, Instrument cluster, Data link connector, Multipurpose check connector, Room lamps, ETACM, Audio, Power connector
P/WINDOW (FUSIBLE LINK)	30A	Power window

Engine compartment (Gasoline)

Advertisements

Assignment of the fuses in the Engine compartment (Gasoline Engine)

NAME	AMP RATING	PROTECTED COMPONENTS
FUSIBLE LINK:
BATT	120A	Generator
BATT	50A	Fusible link (P/WDW), Tail lamp relay, Power connector
COND	20A	Condenser fan relay. 1
RAD	20A	Radiator fan relay
ECU	20A	Generator, Engine control relay, Fuel pump relay, PCM
IGN	40A	Ignition switch, Start relay
ABS.1	30A	ABS control (Motor)
ABS.2	30A	ABS control (Solenoid)
BLOWER	30A	Blower relay
FUSE:
INJ.	15A	Injectors
SNSR	10A	PCM, Heated oxygen sensor, SMATRA, Heater relay, Glow plug relay
DRL	15A	DRL control
H/LP WASHER	20A	Head lamp washer
F/FOG	15A	Front fog lamp relay
ECU	10A	Siren, PCM
HORN & A/C	15A	A/C relay, Horn relay
H/LP (HI)	15A	Head lamp (Hight)
H/LP (LO)	15A	Head lamp (Low)

Engine compartment (Diesel)

Advertisements

Assignment of the fuses in the Engine compartment (Diesel Engine)

NAME	AMP RATING	PROTECTED COMPONENTS
FUSIBLE LINK:
BATT	120A	Generator
BATT	50A	Fusible link (P/WDW), Tail lamp relay, Power connector
COND	30A	Condenser fan relay. 1
RAD	30A	Radiator fan relay
ECU	30A	Generator, Engine control relay, Fuel pump relay, PCM
IGN	40A	Ignition switch, Start relay
ABS.1	30A	ABS control (Motor)
ABS.2	30A	ABS control (Solenoid)
BLOWER	30A	Blower relay
GLOW PLUG	80A	Grow plug relay
HEATER #1	60A	Heater relay #1
HEATER #2	30A	Heater relay #2
FUEL FILTER	30A	Fuel filter relay
FUSE:
INJ.	15A	Injectors
SNSR	10A	PCM, Heated oxygen sensor, SMATRA, Heater relay, Glow plug relay
DRL	15A	DRL control
H/LP WASHER	20A	Head lamp washer
F/FOG	15A	Front fog lamp relay
ECU	10A	Siren, PCM
HORN & A/C	15A	A/C relay, Horn relay
H/LP (HI)	15A	Head lamp (Hight)
H/LP (LO)	15A	Head lamp (Low)

Предохранители в салоне:

№	Номинал, А	Назначение
1	10	Поворотники, лампы заднего хода
2	10	Подсветка приборной панели, ДХО, генератор, блок временных задержек стеклоочистителей, штатная сигнализация
3	15	Подушки безопасности
4	10	Аварийная сигнализация
5	10	Мотор отопителя салона
6	10	Передняя правая фара, внутреннее освещение
7	10	Передняя левая фара, внешнее освещение
8	10	Штатная сигнализация, цепь запуска
9	10	Часы, электрические зеркала, аудио
10	10	Круиз-контроль, ЭБУ, ЭБУ АКПП, спидометр
11	10	АБС
12	10	Лампа индикации подушек безопасности
13	30	Обогрев заднего стекла
14	20	Мотор выдвигающейся антенны
15	15	Центральный замок, люк
16	15	Лампы стоп-сигнала, электростеклоподъемники
17	10	Обогрев заднего стекла и обогрев боковых зеркал
18	15	Прикуриватель и розетка 12В
19	10	Не используется
20	10	Кондиционер, лампы передних фар, электростеклоподъемники
21	15	Задний стеклоочиститель и омыватель
22	20	Передний стеклоочиститель и омыватель
23	20	Подогрев сидений
24	10	Климат-контроль, блок временных задержек стеклоочистителей, затемнение зеркал, люк
25	15	Свет салона, багажника, замка зажигания, диагностический разъем, аудио
Short connector	—	Перемычка. Подсветка бардачка, аудио, управление климат-контролем
P/WDW	30	Электростеклоподъемники
spare		Запасные предохранители

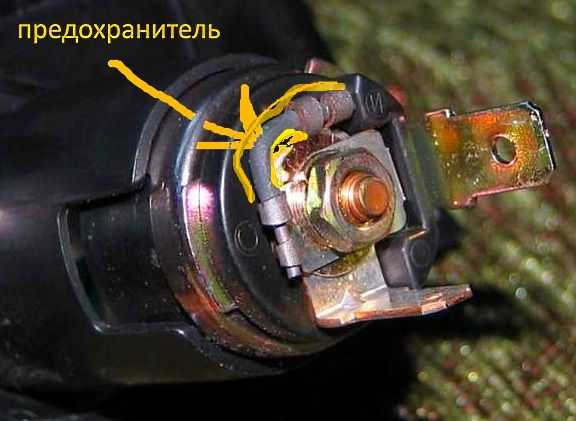

Причины поломки прикуривателя и их решение

Устройство прибора таково, что он всегда работает совместно с розеткой на 12V. Находятся они на одной панели, разделённые гнёздами USB и AUX, перед ручкой переключения скоростей коробки передач. Нерабочее состояние одного говорит об отсутствии питания в другом.

Электронное устройство, возможно, откликнется только при включённом зажигании, при определённом повороте ключа до отметки АСС. Когда проблема не исчезает даже при выполнении необходимых условий, то нужно приниматься за ремонт.

Теперь с причиной определиться будет легче. Если нет питания на выходе из прикуривателя, возможно:

• Сгорел предохранитель (в салоне автомобиля);
• Повреждена электрическая проводка;
• Одну из розеток необходимо заменить новой.

Блок под капотом

Основной блок

Находится в левой части подкапотного пространства, рядом с аккумулятором.

Схема

Обозначение предохранителей

1	120А BATT. Главный предохранитель
2	50А BATT. Стекло подъемники, задние фонари, предохранители салона 4, 13 16
3	20А COND. Вентилятор радиатора кондиционера
4	20А RAD. Вентилятор радиатора двигателя
5	20А ECU. Генератор, ЭБУ, бензонасос
6	40А IGN. Зажигание, стартер
7	15А INJ. Форсунки, регулятор холостого хода, клапан адсорбера, датчик распредвала
8	10А SNSR. Датчик кислорода (лямбда-зонд), ЭБУ
9	15А DRL. Дневные ходовые огни (ближний свет при включенном зажигании)
10	20А H/WASH. Омыватель передних фар (не используется)
11	15А F/FOG. Передние противотуманные фары
12	10А ECU. ЭБУ АКПП
13	15А HORN A/C. Звуковой сигнал, кондиционер
14	15А H/LP(HI). Дальний свет
15	15А H/LP(LO). Ближний свет
16	30А ABS1. Анти блокировочная система тормозов (АБС)
17	30А ABS2. Анти блокировочная система тормозов (АБС)
18	30А BLOWER. Вентилятор отопителя салона

Назначение реле и схема

19	HEAD LAMP HI Лампы дальнего света
20	A/C Кондиционер
21	FUEL PUMP Топливный насос
22	FRONT FOG LAMP Передние противотуманные фары
23	WIPER MOTOR Мотор стеклоочистителя
24	HORN Звуковой сигнал
25	CONDENSER FAN 2 Вентилятор радиатора кондиционера реле 2
26	ENGINE CONTROL ЭБУ
27	START Стартер
28	CONDENSER FAN 1 Вентилятор радиатора кондиционера реле 1
29	HEAD LAMP LOW Лампы ближнего света
30	RADIATOR FAN Вентилятор радиатора двигателя
