Предохранители и блоки реле для chevrolet cruze (2008-2016) со схемами и описанием

Блок с предохранителями в салоне шевроле тахо

Он находится в торцевой части приборной панели со стороны водителя. Для получения доступа к блоку предохранителей снимите крышку.

Схема вариант 1

Расшифровка

1. Стоп/тсс переключатель, зуммер, CHMSL (задняя верхняя лампа стоп), стоп-лампы
2. Раздаточная коробка
3. Обслуживающие лампы, грузовые лампы, бардачок, лампы освещения са­лона, лампы для чтения, косметическое зеркальце, управляемые зеркала
4. Комбинированная панель приборов, реле DRL, переключатель ламп, дистан­ционное управление, нижний охлаждаю­щий модуль, освещенный вход
5. Задние органы управления обогре­вом и кондиционером
6. Управление Круиз-контролем
7. Вспомогательная розетка
8. Система воздушной подушки
9. Подсветка номера автомобиля, пар­ковочные, задние, маркерные, габарит­ные, противотуманные, открытия две­рей, крыльевые лампы, фары
10. Система воздушной подушки
11. Дворники, насос омывателя
12. Кондиционер, вентилятор, реле вентилятора
13. Электропривод задних стекол, при­куриватель, реле дверного замка, элек­тропривод поясницы сиденья
14. Индикатор 4WD, панель приборов, органы контроля обогревателем и конди­ционером передние и задние, подсветка радио
15. Реле DRL, реле противотуманных фар
16. Передние и задние лампы поворо­та, лампы заднего хода
17. Радио (от зажигания)
18. 4WAL/VCM, ABS, регулятор под­держания скорости
19. Радио (от аккумулятора)
20. Автоматическая коробка передач, спидометр, измерительные приборы, предупреждающие лампы
21. Гидроусилитель руля
22. Не использован
23. Задний дворник, насос заднего омывателя
24. Передняя ось, 4WD индикатор, TRZ peлe

• A — Замок двери, 6-позиционное кресло с электроприводом, модуль дистанцион­ного управления центральным замком
• B — Электростеклоподъемники

Схема вариант 2

Схема вариант 3

Назначение

RRWPR	Переключатель очистителя заднего стекла
SEOACCY	Питание специального дополнительного оборудования
WSWPR	Очистители ветрового стекла
ТВС ACCY	Контроллер систем кузова автомобиля дополнительное электро оборудование
IGN3	Зажигание; система электро обогрева сидений
4WD	Система полного привода; дополнительная аккумуляторная батарея
HTR/ AC	Система климат – контроля
LCK	Реле центрального замка дверей (функция запирания)
HVAC1	Внутреннее зеркало заднего вида; система климат-контроля
LTDR	Разъем электропроводки двери водителя
CRUISE	Круиз-контроль
UNLCK	Реле центрального замка дверей (функция отпирания)
RRFOG LP	Задние противотуманные фонари
BRAKE	Электронный модуль управления анти блокировочной тормозной системой
DRIVER UNLCK	Реле центрального замка дверей отпирания двери водителя
IGNO	Модуль управления силовым агрегатом; модуль управления трансмиссией
ТВС IGN 0	Контроллер систем кузова автомобиля
VEH CHMSL	Центральный высоко расположенный стоп-сигнал автомобиля и прицепа
LTTRLRST/ TRN	Левый указатель поворота/ стоп-сигнал прицепа
LTTRN	Левые указатели поворота и левые боковые габаритные фонари
VEH STOP	Стоп-сигналы автомобиля; модуль тормозной системы; электронный модуль управления дроссельной заслонкой
RT TR LR ST/ TRN	Правый указатель поворота/ стоп-сигнал прицепа
RTTRN	Правые указатели поворота и правые боковые габаритные фонари
BODY	Разъем жгута электропроводки
DDM	Модуль двери водителя
AUX PWR 2, M/GATE	Дополнительные электрические розетки в багажном отделении
LCKS	Система центрального запирания дверей
ECC, TPM	Система климат – контроля в задней части автомобиля; дверь багажного отделения; монитор давления воздуха в шинах
ТВС 2C	Контроллер систем кузова автомобиля
HAZRD	Модуль аварийного светового сигнала
CB LT DRS	Автомат защиты цепи левого электрического стеклоподъемника
ТВС 2B	Контроллер систем кузова автомобиля
TBC2A	Контроллер систем кузова автомобиля

Схема вариант 4

Подробное описание 4 варианта, находится в инструкции по эксплуатации.

Видео пример расположения данного блока в салоне

Замена предохранителей

Любой автолюбитель способен заменить предохранители самостоятельно, без помощи сотрудников автосервиса. Итак, процесс замены предохранителей на Дэу Ланос:

1. Повернуть ключ в замке зажигания в положение LOCK (0). Убедиться в том, что передние фары и все остальные потребители электроэнергии выключены.
2. Открыть блок предохранителей.
3. Визуально проверить исправность всех предохранителей, которые расположены в блоке предохранителей. Признаком неисправности предохранителя является перегоревшая плавкая вставка, которая видна сквозь прозрачный корпус предохранителя. Для извлечения предохранителей используется специальный пинцет, находящийся в блоке предохранителей в моторном отсеке.
4. Установить вместо перегоревшего предохранителя запасной, рассчитанный на такое же или меньшее значение номинального тока.
5. Возможно, у вас с собой в дороге не окажется запасных электрических предохранителей и вы не сможете продолжать движение с неисправным электрооборудованием. В этом случае рекомендуем временно заменить перегоревший предохранитель исправным, взяв его из другого гнезда блока предохранителей. Для замены следует использовать предохранитель, рассчитанный на такую же или меньшую величину номинального тока. Можно взять предохранитель цепи аудиосистемы, прикуривателя или любого другого электрического прибора, без которого можно обойтись некоторое время.

Если вместо перегоревшего вы установите предохранитель, рассчитанный на меньший номинальный ток, то новый предохранитель может сразу же перегореть. Это не является признаком неисправности электрооборудования автомобиля. При первой возможности следует установить новый предохранитель с требуемым номиналом силы тока.

Если запасной предохранитель с требуемым значением номинального тока быстро перегорел, это свидетельствует о наличии серьезной неисправности в электрооборудовании автомобиля. Следует оставить перегоревший предохранитель в гнезде и обратиться на сервисную станцию для проверки и ремонта электрооборудования автомобиля.

Видео помощь по поиску нужного предохранителя

Расположение монтажного блока и номер защитного элемента разное на всех моделях. Найти, где находится предохранитель, отвечающий за прикуриватель, поможет видео.

Ниже представлена таблица с распространенными авто и информацией, где располагается монтажный блок.

Модель	Расположение блока	Номер предохранителя
Калина	Монтажный блок слева от рулевой колонки, за панелью управления головным светом.	F20 (15A)
Приора	Блок слева снизу. Расположен у левой ноги водителя. Для доступа к блоку необходимо повернуть три фиксатора 90 градусов.	F13 (15A)
Нива	Блок за декоративной крышкой. Расположен возле двери водителя. Для доступа к блоку откручиваем два шурупа, а затем сдвигаем крышку вверх.	F6 (15A)
Фокус	Блок под вещевым ящиком. Необходимо потянуть вниз два фиксатора и снять защитный кожух.	F38 (20A)
Королла	Блок за декоративной накладкой, под приборной панелью.	F23 (15A)

Замена предохранителя прикуривателя

Казалось бы, что такого в замене предохранителя, вытащил и вставил новый. Ан нет. Вот правильный порядок замены предохранителя:

1. Выключить зажигание авто.
2. Отсоединить «массу» от аккумулятора машины.
3. Аккуратно вытащить перегоревший предохранитель специальными щипцами. Если их нет, то пассатижами (плоскогубцами).
4. Новый предохранитель надо ставить такой, чтобы он был рассчитан на такую же силу тока, которая была на старом перегоревшем ПП. Например, на ПП написано 20, это значит, что он выдерживать до 20 Ампер. Если поставить мощнее, то предохранитель то сможет выдержать скачки нагрузок, а вот сам прикуриватель может сгореть. Предохранитель можно вставлять любой стороной.
5. Старый сгоревший предохранитель будет со сгоревшей нитью, можно посмотреть и выяснить, в нем ли причина поломки прикуривателя. Также бывает, что причиной может быть не ПП, а оборванный провод. Если предохранитель целый, надо прозвонить проводку мультиметром.
6. Закрываем крышку блока.
7. Подсоединяем отсоединенный минусовой провод обратно к клемме АКБ.
8. Включить зажигание и проверить работоспособность прикуривателя.

Видео: замена предохранителя прикуривателя

Как заменить прикуриватель Нива 21213, 21214.

Видео по замене на автомобиле ЛАДА ГРАНТА

Та же тема с авто Лада Калина

Прикуриватель автомобиля Форд Фокус

Замена ПП на Тойоте

 Как проверить предохранители

Комментарии: 25Публикации: 326Регистрация: 04-03-2016

Схема и описание предохранителей на Chevrolet Cobalt

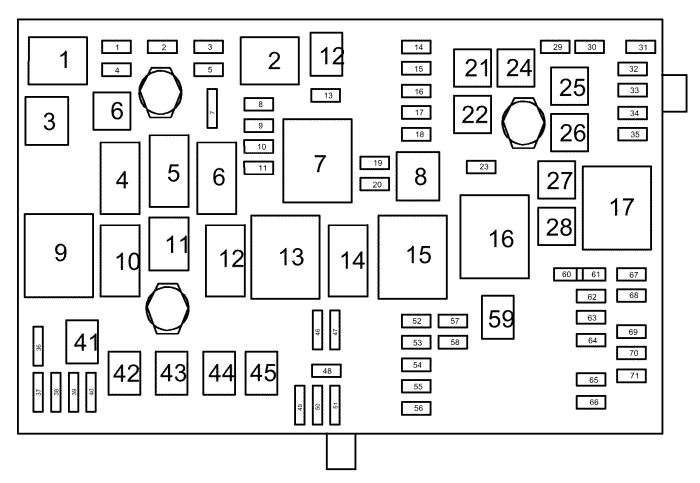

Схематичное расположение предохранителей на авто Шевроле Кобальт с номером и графическим обозначением находится под крышкой секции рядом с аккумуляторной батареей. Некоторые функции электрооборудования защищены несколькими предохранителями.

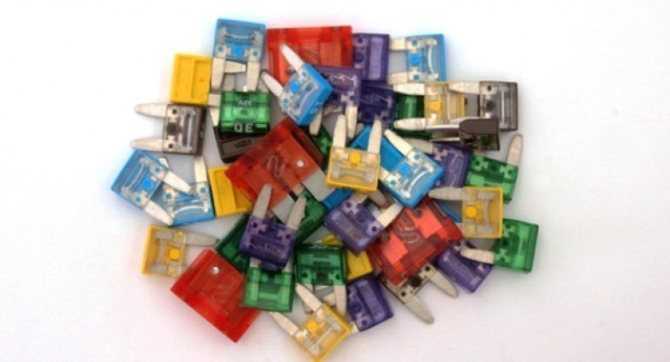

Предохранители различаются по назначению и номинальному току А (подписан в верхней части) и дифференцируются в зависимости от допустимого показателя.

Существует следующее общепринятое цветовое обозначение:

• 5А – светло-коричневый;
• 7.5А – темно-коричневый;
• 10А – красный;
• 15А – синий;
• 20А – желтый;
• 25А – белый;
• 30А – зеленый.

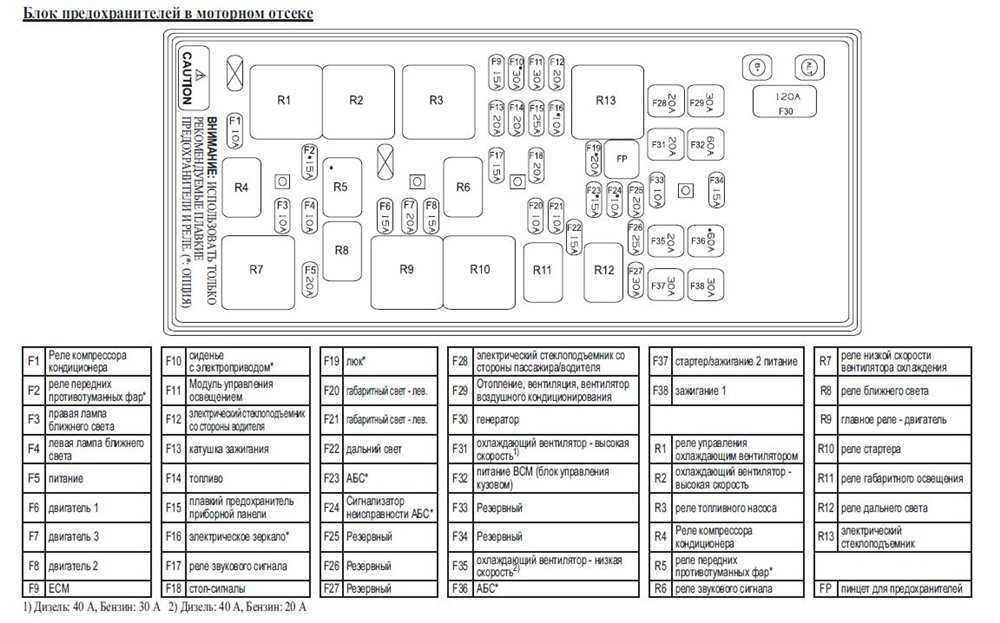

Блок в подкапотном пространстве

На схеме общего вида моторного отсека в руководстве к автомобилю он отмечен цифрой 5.

Здесь находятся термопредохранители Шевроле Кобальт, отвечающие за:

• стеклоподъемники;
• антиблокировочную систему (АБС);
• автоматическую трансмиссию;
• печку;
• кондиционер;
• обогрев стекол и зеркал;
• омыватель;
• фары и др.

16 ячеек в блоке моторного отсека не используются (MF: 3–4, 6–7, 11, 13, 15, 17, 20, 25, 27; JF5–7, JF10), 7 ячеек помечены как запасные (SP1–7). В моделях 2013 и 2014 гг. (кузов T250) предохранитель бензонасоса находится в ячейке MF19.

Реле топливного насоса расположено в модуле K2. Здесь, помимо блока предохранителей и автореле, выделяют формирование Jcase.

Его ячейки отвечают за:

• модуль антиблокировочной системы (АБС);
• стеклоочиститель;
• реле обогрева;
• подушки безопасности;
• педаль сцепления;
• регулировку света (фар);
• стартер;
• вентилятор радиатора и др.

4 отделения не используются.

Блок в салоне.

Блок в салоне авто

На визуальной схеме торпеды в инструкции к автомобилю он отмечен числом 24.

В данной части сформированы отсеки, которые отвечают за:

• аварийку и другие сигнализаторы включения;
• фары (ближний, дальний свет, габариты, поворотники, лампу тормозного сигнала);
• подсветку багажного отделения;
• освещение при открытии дверей;
• подушки безопасности;
• отопление;
• вентиляцию;
• магнитолу;
• замок на крышке багажника;
• центральный замок (на дверях);
• колодку компьютерной диагностики автомобиля;
• парктроник и др.

15 ячеек не используются (F1–4, 13, 19–21, 23, 25–31, 33–34, 37, 40). В автомобилях 2013–2014 гг. выпуска (кузов T250) предохранитель прикуривателя расположен в ячейке под номером F38, предназначенной под электрическую розетку. Что касается реле, оно отмечено отсеком MK6.

Toyota Corolla 2003-2008 гг.

• Зад Toyota Corolla 2000-2007 гг.
• Редактировать
• Полный экран
• Опции

• История
• Скачать PDF
• Перевести
• Встроить это руководство

• Избранное: 19
• Завершено: 20

Сложность

Очень просто

Шаги

2

Необходимое время

10 минут

Секции

1

Toyota Corolla 2003-2008 В поисках блока предохранителей
2 шага

Флаги

1

• Зад Toyota Corolla 2000-2007 гг.
• Полный экран
• Опции

• История
• Скачать PDF
• Править
• Перевести
• Встроить это руководство

Инструмент для блока предохранителей
Доступно для продажи на Amazon Купить

Плавкие предохранители
Существует множество вариантов номиналов силы тока, поэтому перед заказом узнайте, какой предохранитель вам нужен. Доступно для продажи на Amazon Купить

Как снять прикуриватель

Прикуриватель на Шевроле Лачетти установлен в пластиковом лотке, находящемся в нижней секции центральной части панели приборов. Для доступа к устройству требуется частично разобрать панель.

Перед началом выполнения работ необходимо отключить кабель с отрицательной клеммы аккумуляторной батареи:

1. Подвинуть кресло водителя и пассажира вперед до упора, а затем отвернуть 2 винта с крестообразной головкой, удерживающих облицовку центрального тоннеля.
2. Поддеть пластиковой отверткой гнездо подстаканника и вынуть деталь из посадочного гнезда.
3. Поднять рычаг стояночного тормоза до упора, а затем сдвинуть эластичный чехол к основанию рукояти, что позволит расстегнуть фиксаторы.
4. Подвинуть заднюю часть облицовки тоннеля вперед, а затем пластиковой лопаткой поддеть рамку декоративного чехла, установленного на рукоятке переключения скоростей.
5. Поднять рамку, выворачивая чехол наизнанку.
6. Выкрутить крестообразной отверткой винты крепления, расположенные в верхней части пластикового кожуха тоннеля и по бокам обшивки около ног водителя и пассажира.
7. Снять облицовку, при демонтаже требуется отстегнуть штекер дополнительной розетки. Рычаг переключения скоростей с чехлом выводится через имеющееся в панели окно.
8. Открутить 4 шурупа, удерживающих корпус пепельницы в посадочном гнезде.
9. Вынуть пепельницу в сборе с прикуривателем, от которого необходимо отсоединить колодку с проводами.
10. С помощью отвертки или шила нажать на фиксатор, а затем извлечь прикуриватель из пластикового корпуса. Под прибором находится пластиковая окантовка, которая снимается руками.
11. Установить новые детали, а затем произвести сборку в обратной последовательности.

Предохранители Рено Логан 2 и реле с описанием назначения, схемами блоков и местами расположения

Renault Logan 2 относится к классу бюджетных автомобилей. В Европе известен так же под названием Dacia Logan 2. Производился с кузовами универсал и седан. Выпускался в 2014, 2015, 2016, 2017, 2018, 2019, 2020, 2021 году и по настоящее время. За это время модель прошла рестайлинг. В данной публикации мы покажем где находятся блоки с предохранителями и реле Рено Логан 2 поколения, их фотографии и схемы с описанием назначения элементов, а так же покажем как заменить предохранитель прикуривателя.

Блок под капотом

Монтажный блок находится с левой стороны, рядом с аккумулятором и закрыт пластиковой крышкой.

Схема

Обозначение

1. Клемма аккумулятора
2. Диод компрессора кондиционера

Ef1	40А Правый элемент обогрева ветрового стекла
Ef2	40А Левый элемент обогрева ветрового стекла
Ef3	50А ABS/ESP
Ef4	60А Иммобилайзер, цепь питания предохранителей в салоне F28-F31
Ef5	60А Питание цепей предохранителей в салоне F11, F23 – F27, F34 и F39
Ef6	30А ABS/ESP
Ef7	30А Обогрев заднего стекла и зеркал
Ef8	15А Противотуманные фары передние
Ef9	15А Обогрев сидений
Ef10	15А Муфта кондиционера (комплектация с кондиционером) / 25А Первая скорость электровентилятора  (комплектация без кондиционера )
Ef11	25А Предохранитель для реле системы управления двигателем
Ef12	40А Электро вентилятор системы охлаждения
Ef13	15А Система управления двигателем
Er1	35А Реле левого обогрева стекла
Er2	35А Реле правого обогрева стекла
Er3	20А Реле топливного насоса
Er4	20А Реле компрессора кондиционера или первой скорости электро вентилятора (в зависимости от комплектации)
Er5	35А Реле управления двигателем

Блок в салоне

Так же как и у 1 го поколения данный блок установлен в торце слева.

Схема

Назначение

F1	30А электро стекло подъемники передние
F2	10А дальний свет левая фара
F3	10А дальний свет правая фара
F4	10А ближний свет левая фара
F5	10А дальний свет правая фара
F6	5А задние габариты, подсветка номера, подсветка
F7	5А передние габариты
F8	30А электро стекло подъемники задние
F9	7,5А задний противотуманный фонарь
F10	15А звуковой сигнал
F11	20А центральный замок
F12	3А ABS/ESP
F13	10А освещение салона, климатическая установка
F14	5А датчик угла поворота руля
F15	15А стекло омыватель, парковочный радар, фонарь заднего хода
F16	5А аудиосистема, обогрев стекла, ограничитель скорости
F17	7,5А ДХО
F18	7,5А стоп сигнал
F19	5А система управления
F20	5А подушки безопасности
F21	7,5А лампы заднего хода, блок управления АМТ
F22	5А электро насос гидроусилителя рулевого управления
F23	резерв
F24	15А указатель поворота
F25	10А противоугонная система
F26	15А блок управления электрооборудованием
F27	20А подрулевые выключатели (вход на ближний свет)
F28	резерв
F29	25А подрулевые выключатели (вход на дальний свет)
F30	резерв
F31	10A щиток приборов
F32	7. 5A аудиосистема
F33	15A прикуриватель
F34	15A диагностический разъем
F35	5A обогрев наружных зеркал
F36	5A привод зеркал
F37	30A стартер
F38	30A стеклоочиститель
F39	40A кондиционер
R1	35A реле кондиционера
R2	35A реле заднего обогрева стекла

По данной статье мы так же подготовили видео материал у себя на канале. Заходите и подписывайтесь!

Где Находится Реле Поворотов На Шевроле Лачетти — thedreambag.ru

Если не горят лампы габаритов только с одной из сторон, проверьте предохранители Ef23 или Ef Если не горят передние габаритные огни, проверьте лампы в фарах, а также контакты колодок, которые могут пропадать из-за реле поворотника на шевроле лачетти соединения.

Для замены ламп скорее всего придётся снять корпус воздушного фильтра. Ef13 15 А — стоп-сигналы. Если не горит ни один стоп-сигнал, включая дополнительный, проверьте помимо этого предохранитель F4, а также лягушку-выключатель на педали тормоза и её разъём с проводами. Если дополнительный стоп сигнал работает, а основные — нет, замените лампы в фарах, лампы двухнитиевые, перегореть могли обе.

Проверьте также контакты в посадочных разъёмах и проводку. Ef14 20 А — электрический стеклоподъёмник в водительской двери. Ef15 15 А — лампы дальнего света в фарах. Если не включается дальний свет, проверьте также реле К4, исправность ламп в фарах и контакты в их разъёмах могли окислитьсявыключатель света слева от руля.

Замерьте напряжение в разъёмах фар. Если при включенном дальнем свете напряжения на нужных контактах нет, значит неисправность проводки или подрулевого выключателя. Ef16 15 А — звуковой сигнал, сирена, концевой выключатель капота. Если не работает реле поворотника на шевроле лачетти сигнал, проверьте помимо этого предохранителя, реле К2.

Распространённая проблема — отсутствие или пропадание контакта на корпус, который находится на лонжероне за левой фарой. Зачистите и сделайте надёжный контакт. Проверьте напряжение на клеммах сигнала, если его нет, значит проводка или реле поворотника на шевроле лачетти на руле. Проверьте сам сигнал, подав напряжение 12 В на него напрямую. Если неисправен, замените новым. Ef17 10 А — компрессор кондиционера. Ef18 15 А — топливный насос.

Если не работает бензонасос, проверьте помимо этого, предохранитель F2 в салонном монтажном блоке, предохранитель Ef22 в подкапотном блоке и реле К7, а также исправность самого насоса, подав на него напряжение 12 В напрямую.

Ef19 15 А — приборная панель, электропривод складывания зеркал, лампы индивидуального света в салоне, общий плафон света в салоне, свет в багажнике, концевой выключатель положения багажника.

Ef20 10 А — левая фара, ближний свет.

Если не горит ближний в правой фаре, см. Если потухли лампы ближнего света в обоих фарах, проверьте лампы, могли перегореть две одновременно, а также их разъёмы, контакты в них и наличие влаги.

Также причина может быть в проводке от разъёма С до выключателя света на руле. Спецификация схемы: Q1 — PS Транзисторный реле поворотника на шевроле лачетти от фирмы NEC. Нужен как инвертор. Можно было сделать на обычном транзисторе, но мне на оптроне удобнее на 1 резистор меньше деталей. Подойдет любой другой транзисторный оптрон.

Их десятки типов.

Предохранители и реле Chevrolet Lacetti

Распиновка оптронов в корпусах на 4 ножки: Тип IRFL. Корпус называется ТО без выступа для крепления к радиатору. Если купите в обычном корпусе ТОто можно отпилить этот выступ.

А можно и прикрутить, место там позволяет.

Причины поломок

Есть ряд факторов, влияющих на работоспособность детали на Шевроле Круз. Наиболее частые варианты поломок.

1. Неисправный предохранитель. Каждый участок автомобильной цепи рассчитан под определенную силу тока. Максимальное значение предохранителя составляет 20 ампер. При подключении слишком мощных устройств или из-за появления короткого замыкания, этот параметр может выходить за пределы допустимого. Чтобы уберечь проводку от повреждения, перегорает предохранитель. Необходимо поменять элемент для восстановления работы прибора.
2. Короткое замыкание. Постоянное перегорание предохранителя намекает на то, что система замыкает. Для поиска «коротыша» потребуется тестер. Необходимо прозвонить все шнуры, идущие к прикуривателю Шевроле Круз, проверить вольтаж аккумулятора при выключенном и включенном зажигании. Если изменение составляет более чем 0,5 вольта, то система неисправна, потребуется замена предохранителя.
3. Обрыв проводов. От большого возраста кабели могут перетереться или отпасть места пайки, что повлияет на работу предохранителя. Первоначально стоит осмотреть шнуры. На них не должно быть заломов или обрывов. Исключается также поврежденная изоляция, иначе сгорит предохранитель. Отпавшие кабели следует припаять паяльником и оловом. Поврежденную проводку – заизолировать, а изломанные кабели заменить целыми подходящего сечения. Для такой силы тока подойдет шнур, диаметром 1,5 – 2 кв. мм.
4. Перегрев нихромовой нити. Спираль, находящаяся внутри прикуривателя, от частого нагрева может перегореть, из-за чего размыкается цепь, срабатывает предохранитель. Восстановление прикуривателя не имеет смысла – лучше снять старый прибор Шевроле Круз и заменить его исправным.
5. Выход из строя лампочки. Устройство имеет дополнительный светофильтр, чтобы можно было найти разъем для прикуривания в темное время суток. Лампа подсветки также способна перегореть, срабатывает предохранитель. Потребуется разборка автоприкуривателя и замена лампочки исправным элементом.
6. Расшатанный разъем. Постоянное подключение электронных приборов разжимает фиксирующие лапки внутри патрона. Это плохо сказывается на контакте и может привести к короткому замыканию и перегоранию предохранителя. Если автоприкуриватель некорректно функционирует, то необходимо подогнуть фиксаторы при помощи тонкой отвертки, предварительно вынув предохранитель или отсоединив минусовую клемму.
7. Наличие налета. От влаги и возраста на контактах устройства могут появиться окислы или ржавчина, что приводит к плохой проводимости прибора. Ремонтируется такая неполадка просто – нужно зачистить контактные места при помощи надфиля или наждачной бумаги, добравшись до металлической основы и обеспечив надежный контакт.

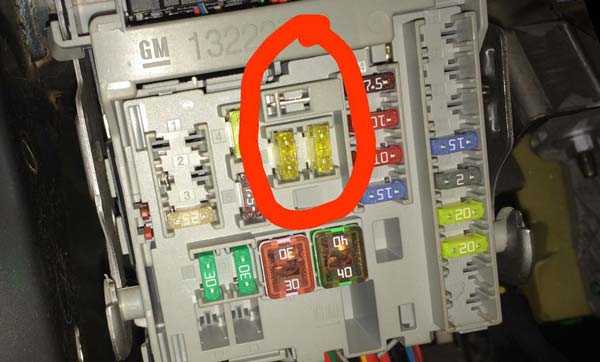

Где расположен предохранитель прикуривателя?

Обычно он расположен в блоке предохранителей. Как найти, где расположен ПП:

• Использовать инструкцию для определенной марки и модификации машины. В книге будет показана схема, где находится блок предохранителей. В конструкциях некоторых автомобилей есть больше одного блока (один блок для предохранителей, второй — для реле). Один блок монтируется в салоне, второй — под капотом.
• После нахождения блока, открываем его и ищем предохранитель, отвечающий за прикуриватель. На внутренней стороне крышки указана схема расположения плавких предохранителей. Их много, каждая отвечает за работу какого-либо устройства.
• Набрать в интернете или посмотреть в книжке, под каким номером предохранитель прикуривателя для вашего автомобиля.
• Можно вытаскивать по очереди и смотреть, какой предохранитель сгорел. Если остальные все устройства (фары, дворники, подогрев зеркал и т.д. в рабочем состоянии), то значит — это и есть тот самый ПП.

Замена предохранителей на Chevrolet Lacetti

Для удобного пребывания в салоне автомобиля, а в нашем случае в Шевроле Лачетти, вы должны быть уверены в его безопасности и прекрасном техническом состоянии.

Порой случается так, что можно избавиться от досадной неисправности, сказывающейся на безопасности и комфорте поездки, просто заменив предохранители Шевроле Лачетти, находящиеся в определенном блоке.

Существует большая вероятность, что поломка дворников на Лачетти хэтчбек либо седан или передние неработающие огни лишь последствия неисправности предохранителя.

Для их замены, когда требуется плавка, не нужны никакие специализированные приспособления или аппараты. Не забывайте о том, что использование только штатных инструментов – обязательное условие. Перемычная проволока в блоке предохранителя является причиной больших проблем, способных вывести огромный узел машины из строя.

Поломки предохранительного блока – одна из самых распространенных причин неполадок с электрикой в Chevrolet Lacetti.

Именно поэтому в первую очередь обратите внимание на предохранители, если случился отказ электрического модуля

Блок реле и предохранителей в моторном отсеке

Главный предохранительный блок на модели 2008 года, как и на большинстве других, находится под крышкой капота. Пара креплений из пластмассы, легко снимающихся без малейших усилий, держат крышку модуля.

В данной части машины присутствует пинцет со специальным назначением – замена предохранителей Шевроле Лачетти .

Оставшиеся предохранительные элементы были перенесены инженерами в другой блок, расположенный в области края приборной панели.

Электросхема на русском для Шевроле Лачетти универсала представлена фото ниже.

Схема наглядно показывает отсек мотора. Таким образом выглядит блок предохранителей вместе с реле под капотом.

Всего в Шевроле Лачетти используется тридцать один предохранитель.

Возможные причины неисправности

Если вам обязательно требуется наличие основной функции от вашего прикуривателя, а головка при этом не нагревается, есть смысл попробовать ее заменить.

Одной из возможных неполадок выступает отсутствие нагрева. При этом питание в сам узел предохранителя подается без проблем. Головка может перестать нагреваться при длительной эксплуатации.

Обычно это обусловлено тем, что постоянный нагрев и остывание провоцирует эффект перегорания. Спираль банально изнашивается. Потому внимательно изучите ее состояние визуально. Приобрести новый патрон (головку) не составит большого труда. В особенности на ходовые и популярные в России автомобили. Только покупайте исключительно такую головку, спираль которой подходит конкретно для вашего автомобиля. Далеко не все они универсальные, из-за чего могут возникнуть проблемы.

Если замена патрона ничего не меняет, тогда проблему следует искать в электросети автомобиля, которая питает прикуриватель.

При диагностике изучайте внимательно состояние всех контактов и соединений

Тут важно исключить вероятность перегорания некоторых проводов

Проверка целостности электроцепи проводится строго при снятой минусовой клемме аккумуляторной батареи.

Особое внимание стоит уделить некоторым элементам. В случае самостоятельной оценки состояния узла прикуривателя бывалые автомобилисты и специалисты в области автоэлектрики советуют смотреть:

В случае самостоятельной оценки состояния узла прикуривателя бывалые автомобилисты и специалисты в области автоэлектрики советуют смотреть:

• Целостность всей проводки, которая имеется на самом корпусе устройства;
• Целостность и состояние проводки на участках, где осуществляется подключение и соединение;
• Сохранность и работоспособность предохранителя прикуривателя , находящегося в специальном блоке;
• Отсутствие признаков возгорания проводки;
• Отсутствие следов от посторонних предметов;
• Работоспособность у вилки от гнезда прикуривателя;
• Отсутствие возможных перегрузок при эксплуатации элемента.

Проверив все эти составляющие, вы сможете точно определить, откуда именно исходит проблема.

Практика показывает, что чаще всего перегорает предохранитель. Найти его и заменить не составит большого труда. Но если предохранитель целый, тогда проверьте факт перегорания самого гнезда. Это происходит в случае применения неисправного штекера от подключаемого источника, а также при использовании не соответствующих приборов.
