Блок предохранителей №1 Ауди A3 (8p)
Блок предохранителей Ауди A3 (8P)
Блок предохранителей №1 на схеме располагается в салоне автомобиля с левой стороны панели приборов. Для доступа к предохранителям необходимо открыть защитную крышку с помощью пластмассовой отвертки, либо других вспомогательных приспособлений.
| № | Защищаемая цепь | Ток в А |
|---|---|---|
| 1 | Диагностический разъем, Система управления двигателем, корректор фар, выключатель освещения, Блок управления электрооборудованием прицепа | 10А |
| 2 | Система управления АКПП, система ABS, выключатель стоп-сигнала, блок диагностики, система управления двигателем, электронный блок управления 4WD, усилитель рулевого управления | 10А |
| 3 | Подушка безопасности | 5А |
| 4 | Датчик состояния моторного масла, Система дистанционного управления воротами гаража, внутреннее зеркало заднего вида, навигационная система, подогрев сидений, система отопления/кондиционирования, блок управления системой парковки, фонари заднего хода(с МКПП), главный выключатель системы TCS/ESP, блок управления системы наличия пассажира на сиденье, система контроля давления в шинах, обогреватели форсунок омывателя лобового стекла | 5А |
| 5 | Блок управления ксеноновыми фарами(левая сторона) | 5А |
| 6 | Блок управления ксеноновыми фарами(правая сторона) | 5А |
| 7 | — | |
| 8 | — | |
| 9 | — | |
| 10 | — | |
| 11 | — | |
| 12 | Блок управления электрооборудованием передних дверей | 10А |
| 13 | Блок управления электрооборудованием задних дверей, многофункциональный блок управления | 10А |
| 14 | Система управления АКПП, система ABS, блок управления системой парковки | 10А |
| 15 | Лампы освещения салона | 10А |
| 16 | Датчик дождя/солнечного света, Приемник дистанционного управления дополнительного отопителя, Диагностический разъем системы отопления/кондиционирования | 10А |
| 17 | Противоугонная система | 5А |
| 18 | — | |
| 19 | — | |
| 20 | — | |
| 21 | — | |
| 22 | Отопитель/кондиционер | 40А |
| 23 | Электродвигатель привода стеклоподъемника двери водителя | 30А |
| 24 | Прикуриватель | 20А |
| 25 | Обогреватель заднего стекла | 30А |
| 26 | Разъем зарядки | 20А |
| 27 | Блок управления топливным насосом, реле топливного насоса, пусковое реле | 15А |
| 28 | Электродвигатель привода стеклоподъемников задних дверей | 30А |
| 29 | — | |
| 30 | Автоматическая коробка передач АКПП | 20А |
| 31 | Вакуумный насос усилителя тормозов | 20А |
| 32 | Омыватели фар | 30А |
| 33 | Люк | 20А |
| 34 | Подогрев сидений | 20А |
| 35 | — | |
| 36 | Электропривод сидений | 10А |
| 37 | Кондиционер, подогреватель сидений | 20А |
| 38 | Электродвигатель привода стеклоподъемника двери пассажира | 30А |
| 39 | — | |
| 40 | Отопитель/кондиционер | 40А |
| 41 | Омыватель заднего стекла | 15A |
| 42 | Насос омывателя лобового/заднего стекла | 15А |
| 43 | Многофункциональный блок управления | 20A |
| 44 | Блок управления электрооборудованием прицепа | 20А |
| 45 | Блок управления электрооборудованием прицепа | 15/20А |
| 46 | Разъем электрооборудования прицепа | 10А |
| 47 | Разъем телефона | 5A |
| 48 | Учебный автомобиль | 10А |
| 49 | Обслуживающие автомобили, учебный автомобиль | 5A |
Блок предохранителей №4 Ауди A3 (8p)
Блок предохранителей №4 Ауди А3 (8p) располагается в аккумуляторном отсеке. Для доступа к предохранителям необходимо открыть защитную крышку. Возможны 2 варианта исполнения блока предохранителей на аккумуляторе.
Вариант №1
| № | Назначение предохранителя | Ток в А |
|---|---|---|
| 1 | Генератор | 150А/200А |
| 2 | Усилитель рулевого управления | 80А |
| 3 | Электродвигатель вентилятора системы охлаждения | 80А |
| 4 | Блок предохранителей, Реле приборной панели | 80А |
| 5 | Дополнительный отопитель | 100А |
| 6 | Блок предохранителей, реле приборной панели | 50А |
| 7 | Свободный разъем | — |
Вариант 2
| № | Назначение реле или предохранителя | Ток в А |
|---|---|---|
| 1 | Генератор | 150А/200А |
| 2 | Усилитель рулевого управления | 80А |
| 3 | Электродвигатель вентилятора системы охлаждения | 50А |
| 4 | Блок предохранителей, Реле приборной панели | 80А |
| 5 | Блок предохранителей, Реле приборной панели | 80А |
| 6 | Свободный разъем | — |
| 7 | Обслуживающие автомобили | 50А/80А |
Предохранители расположенные в багажном отделении
с левой стороны
Расшифровка
| № | Потребитель | Ампер |
| 1 | отсутствует | |
| 2 | отсутствует | |
| 3 | отсутствует | |
| 4 | отсутствует | |
| 5 | усилитель DSP | 30 |
| 6 | навигация | 5 |
| 7 | ТВ-тюнер | 10 |
| 8 | отсутствует | |
| 9 | блок коммуникации | 5 |
| 10 | громкоговоритель телефона в полке для шляп | 15 |
| 11 | розетка | 20 |
| 12 | радиоприемник автономною отопителя | 5 |
с правой стороны
| № | Расшифровка | Номинал, А |
| 1 | топливный насос справа (дизель) | 20 |
| 2 | топливный насос слева (бензин/дизель) | 20 |
| 3 | розетка прицепа | 15 |
| 4 | отсутствует | |
| 5 | интеллигентный модуль мощности сзади (свет слева) | 20 |
| 6 | интеллигентный модуль мощности сзади (свет справа) | 10 |
| 7 | интеллигентный модуль мощности сзади (вспомогательное устройство закрывания багажника) | 20 |
| 8 | электромеханический стояночный тормоз, левый мотор | 30 |
| 9 | электромеханический стояночный тормоз, правый мотор | 30 |
| 10 | блок управления прицепом (свет слева) | 15 |
| 11 | блок управления прицепом (свет справа) | 15 |
| 12 | блок управления прицепом | 10 |
Диагностика стартера своими силами
Для удобства проведения работ помещаем машину на смотровую яму, лучше гидравлический подъемник.
Из-под днища осматриваем электрическую проводку, корпус пускового устройства, контактную плату, клеммы, аккумуляторную батарею. В салоне Ауди проводим дефектовку сердцевины замка зажигания. Исключаем люфт, тугость вращения ключа, повреждение проводов.
Параллельно замеряем уровень заряда на контактах аккумулятора, заряжаем по мере необходимости.

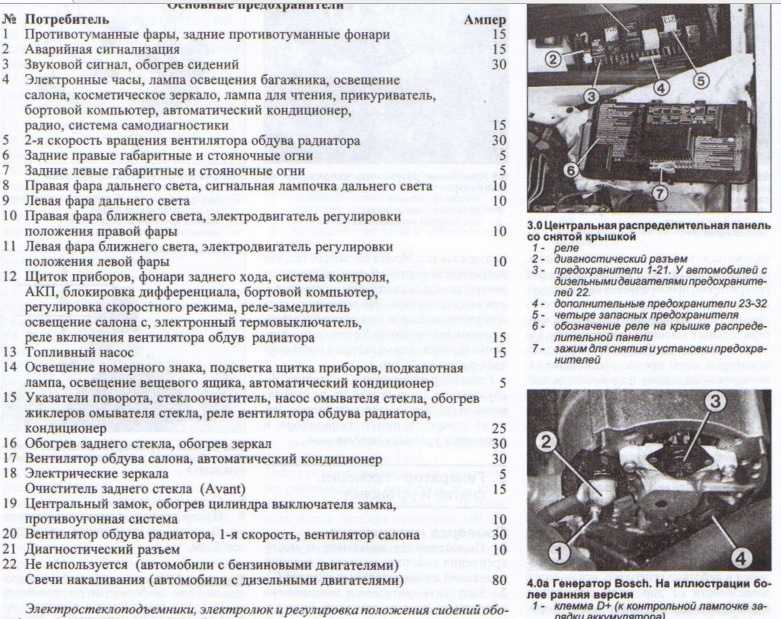

Описание предохранителей: расположение, схемы, цена
| Маркировка / обозначения | За что отвечает (с описанием) |
|---|---|
| F (Ф-1) / 20 | Спидометр, тахометр, датчики |
| F (Ф-2) / 5 | Система курсовой стабилизации |
| F (Ф-3) / 10 | АБС (ABS) |
| F (Ф-4) / 10 | Резервация |
| F (Ф-5) / 20 | Резервация |
| F (Ф-6) / 30 | Подсветка вещевого ящика |
| F (Ф-7) / 30 | Вентилятор отопителя (печка) |
| F (Ф-8) / 20 | Система кондиционирования |
| F (Ф-9) / 10 | Топливная система, бензонасос |
| F (Ф-10) / 10 | Система безопасности |
| F (Ф-11) / 10 | Резервация |
| F (Ф-12) / 10 | Датчик силового агрегата |
| F (Ф-13) / 30 | Боковые зеркала |
| F (Ф-14) / 30 | Стоп сигналы |
| F (Ф-15) / 10 | Автомобильная розетка |
| F (Ф-16) / 15 | Дополнительная электрическая сеть |
| F (Ф-17) / 15 | Аварийка, поворотники |
| F (Ф-18) / 20 | Резервация |
| F (Ф-19) / 20 | Обогрев заднего стекла |
| F (Ф-20) / 20 | Кислородный датчик |
| F (Ф-21) / 20 | Резервация |
| F (Ф-22) / 15 | Стеклоподъемники |
| F (Ф-23) / 20 | Контролер трансмиссии автоматического типа |
| F (Ф-24) / 20 | Печной отопитель, прикуриватель, подсветка салона |
| F (Ф-25) / 15 | Резервация |
| F (Ф-26) / 15 | Резервация |
| F (Ф-27) / 20 | Резервация |
| F (Ф-28) / 15 | Автомобильный сигнал |
| F (Ф-29) / 15 | Центральный замок |
| F (Ф-30) / 20 | Резервация |
| F (Ф-31) / 15 | Система электрического питания |
| F (Ф-32) / 20 | Стеклоочистители лобового стекла |
| F (Ф-33) / 20 | Омыватели передних фар |
| F (Ф-34) / 20 | Омыватель заднего стекла |
| F (Ф-35) / 20 | Топливная аппаратура (дополнительно) |
| F (Ф-36) / 15 | Резервация |
| F (Ф-37) / 15 | Резервация |
| F (Ф-38) / 15 | Резервация |
| F (Ф-39) / 15 | Резервация |
| F (Ф-40) / 15 | Резервация |
Признаки неисправности предохранителей на Audi 80 B3 первого – третьего поколений
- В месте расположения защитных модулей слышен запах плавленой пластмассы;
- На приборной панели индикатор сигнализирует о наличии поломки в моторном отсеке;
- При подаче тока, переключении режимов скорости, частоты вращения оборудование не работает;
- На монтажном блоке видны прострелы искры, что указывает на недостаточную фиксацию силовых кабелей.
Причины выхода из строя предохранителей
- Несоблюдение интервалов проведения технического осмотра Audi 80 B3, вследствие чего оборудование функционирует нестабильно, неактивно;
- Установка не оригинальных запчастей;
- Установка запчастей неквалифицированными мастерами;
- Механическое повреждение блока с защитными модулями;
- Короткое замыкание в электрической цепи автомобиля;
- Повреждение изоляционного слоя проводки;
- Окисление контактов, образование конденсата, попадание влаги на плату;
- Ослабленные контакты клемм.

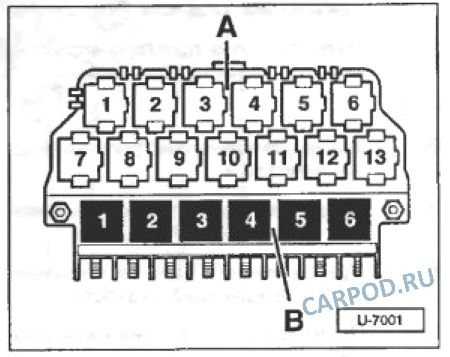

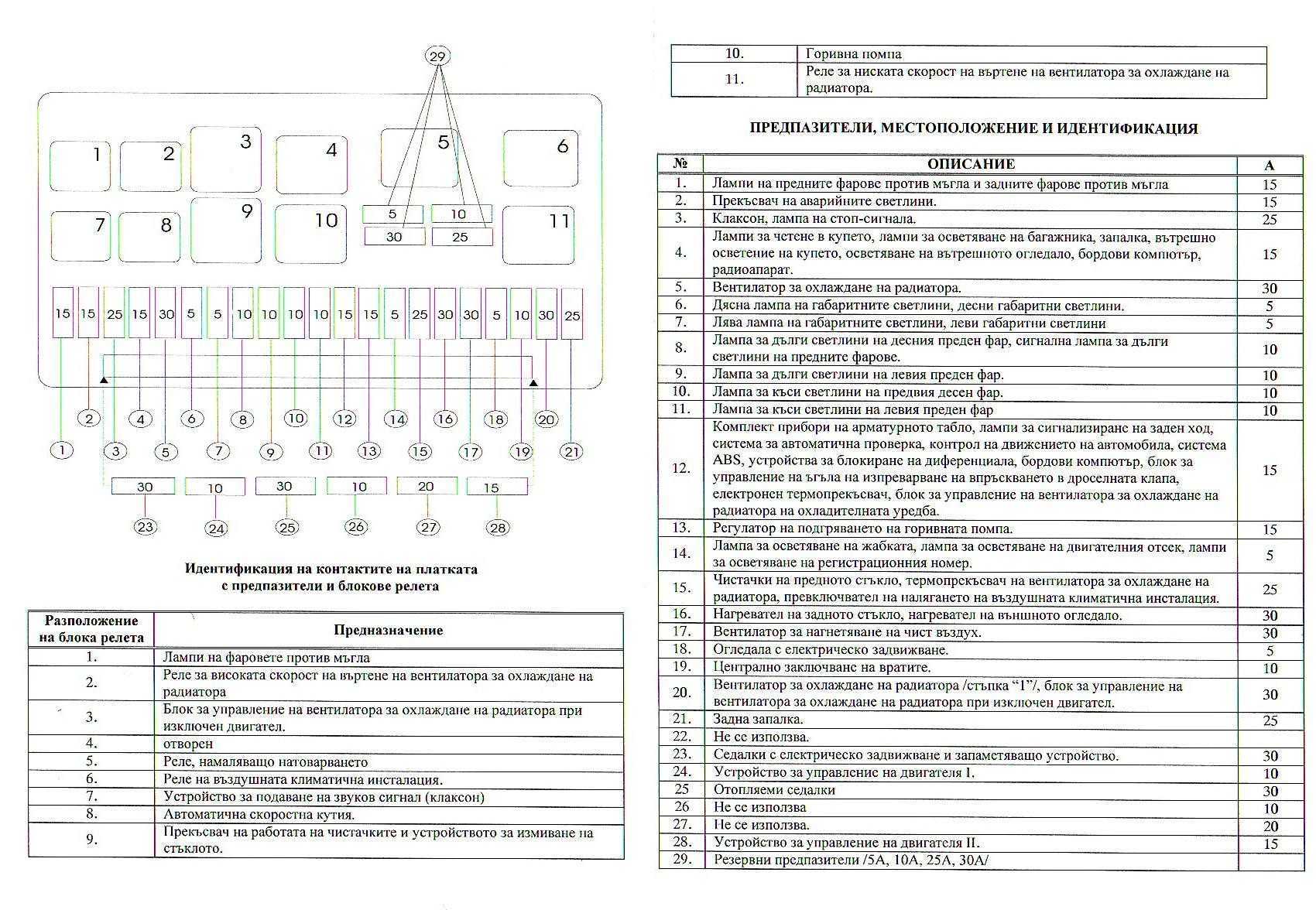

Дополнительный блок реле в салоне:
Дополнительный салонный блок реле расположен под полкой водительского места. Могут быть установлены дополнительные реле или блоки управления, первые шесть ячеек предусмотрены по умолчанию. Справа от них находятся разъемные контактные кабельные панели.
Назначение реле:
- Реле АВS
- Реле сигнализатора непристегнутого ремня безопасности
- Реле системы внутреннего освещения
- Реле муфты кондиционера
- Резерв (до 1990 года) С 1990 года: Реле омывателя ветрового стекла
- Реле фар головного освещения
- Резерв
- Резерв
- Резерв (до 1990 года) Реле автоматической блокировки переключения передач (с 1990 года)
- Резерв
- Резерв
- Реле обратного тока (электропривод сидений, электропривод зеркал) (до 1990 года) Резерв (с 1990 года)
- Реле обогревателя сиденья переднего пассажира
- Реле обогревателя сиденья водителя
- Реле электропривода люка и стеклоподъемников
- Реле световой сигнализации противоугонной системы
- Реле обратного тока (электроприводов сидений и зеркал заднего вида) (с 1990 года)

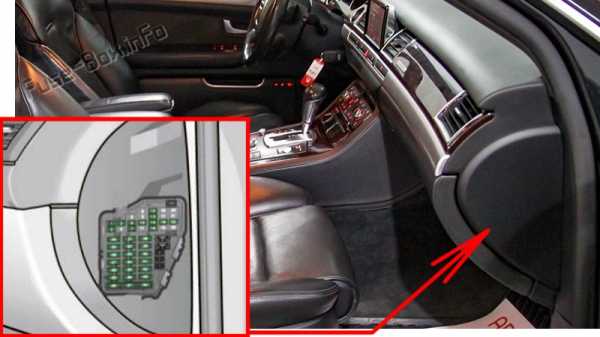

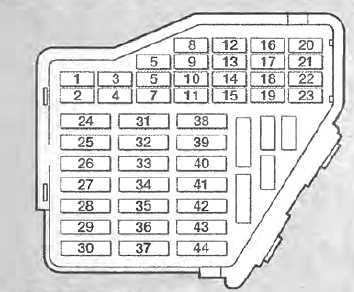

Блок предохранителей в салоне audi a8 d3 слева
Расположен с левого торца панели приборов за пластиковой крышкой.

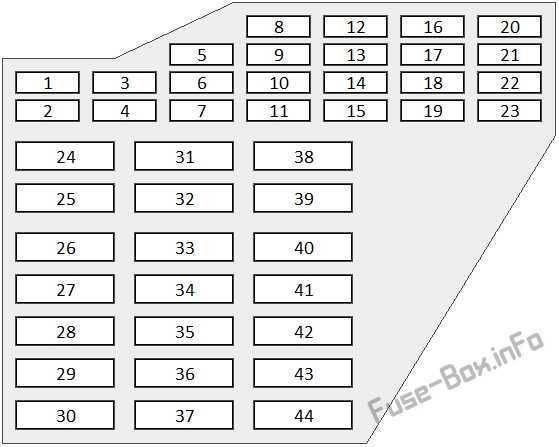

Схема
Описание схемы
| № | Потребитель | Ампер |
| 1 | устройство для открывания гаражных ворот (HomeLink) | 5 |
| 2 | помощь при парковке (acoustic parking system) | 5 |
| 3 | помощь при парковке (acoustic parking system) | 5 |
| 4 | автоматический регулятор угла наклона фар | 10 |
| 5 | комбинация приборов | 5 |
| 6 | блок управления электроникой рулевой колонки | 10 |
| 7 | штекер системы диагностики | 5 |
| 8 | штекер системы диагностики | 5 |
| 9 | электронная система динамической стабилизации (ESP) | 5 |
| 10 | комбинация приборов | 5 |
| и | отсутствует | |
| 12 | выключатель сигнала торможения | 5 |
| 13 | телефон | 10 |
| 14 | отсутствует | |
| 15 | блок управления системой идентификации водителя | 5 |
| 16 | отсутствует | |
| 17 | поддержание дистанции (adaptive cruise control) | 5 |
| 18 | обогреваемые жиклеры стеклоомывателя | 5 |
| 19 | отсутствует | |
| 20 | система контроля давления воздуха в шинах | 5 |
| 21 | отсутствует | |
| 22 | выключатель сиг нала торможения | 5 |
| 23 | телепаспорт | 5 |
| 24 | звуковой сигнал | 15 |
| 25 | стеклоочиститель | 40 |
| 26 | отсутствует | |
| 27 | электронная система динамической стабилизации (ESP) | 25 |
| 28 | отсутствует | |
| 29 | освещение выключателей | 1 |
| 30 | отсутствует | |
| 31 | блок управления бортовой сетью, освещение впереди справа | 30 |
| 32 | отсутствует | |
| 33 | дополнительный отопитель пространства для hoi сзади слева | 25 |
| 34 | отсутствует | |
| 35 | отсутствует | |
| 36 | отсутствует | |
| 37 | отсутствует | |
| 38 | блок управления бортовой сетью, освещение впереди слева | 30 |
| 39 | блок управления передней левой дверью | 7,5 |
| 40 | регулирование рулевой колонки | 25 |
| 41 | блок управления задней левой дверью | 7,5 |
| 42 | блок управления идентификацией/разрешением пуска | 25 |
| 43 | отсутствует | |
| 44 | отсутствует |
Предохранители расположенные в багажном отделении
с левой стороны
Расшифровка
| № | Потребитель | Ампер |
| 1 | отсутствует | |
| 2 | отсутствует | |
| 3 | отсутствует | |
| 4 | отсутствует | |
| 5 | усилитель DSP | 30 |
| 6 | навигация | 5 |
| 7 | ТВ-тюнер | 10 |
| 8 | отсутствует | |
| 9 | блок коммуникации | 5 |
| 10 | громкоговоритель телефона в полке для шляп | 15 |
| 11 | розетка | 20 |
| 12 | радиоприемник автономною отопителя | 5 |
с правой стороны
Обозначение
| № | Расшифровка | Номинал, А |
| 1 | топливный насос справа (дизель) | 20 |
| 2 | топливный насос слева (бензин/дизель) | 20 |
| 3 | розетка прицепа | 15 |
| 4 | отсутствует | |
| 5 | интеллигентный модуль мощности сзади (свет слева) | 20 |
| 6 | интеллигентный модуль мощности сзади (свет справа) | 10 |
| 7 | интеллигентный модуль мощности сзади (вспомогательное устройство закрывания багажника) | 20 |
| 8 | электромеханический стояночный тормоз, левый мотор | 30 |
| 9 | электромеханический стояночный тормоз, правый мотор | 30 |
| 10 | блок управления прицепом (свет слева) | 15 |
| 11 | блок управления прицепом (свет справа) | 15 |
| 12 | блок управления прицепом | 10 |
Предохранители и реле Audi A4 B5, 1994 — 2001
Первое поколение Audi A4 с небольшими изменениями выпускалось до 2001 года. Сначала была доступна только версия седан, версия универсал (Avant) появилась годом позже. Автомобиль базировался на той же платформе, что и Volkswagen Passat пятого поколения. В габаритах и внутренних размерах A4 практически не отличается от Ауди 80. Новая модель стала лишь шире, что помогало курсовой устойчивости. Внутреннее пространство также изменилось, хотя несколько механических элементов, как например выключатель оконной ручки или панель управления климат-контроля напоминают Audi 80.
В нашем материале мы подробно разберем все схемы предохранителей первой Ауди А4 (1994, 1995, 1996, 1997, 1998, 1999, 2000, 2001 год, кузов B5), приведем фото блоков и места их расположения.
В салоне

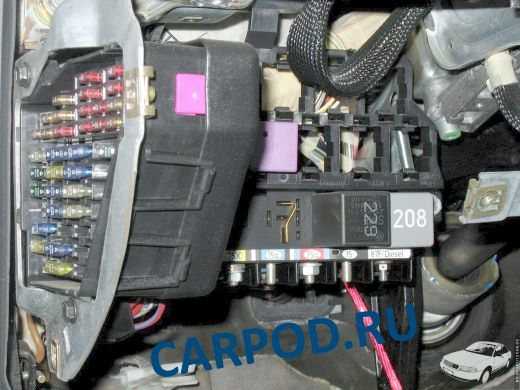

Основной монтажный блок находится в торце приборной панели со стороны водителя.
| Схема предохранителей | ||
|
|
||
| № | Ток, А | Расшифровка |
| 1 | 5A | Обогрев форсунок стеклоомывателя |
| 2 | 10А | Указатели поворотов |
| 3 | 5А | Реле омывателей фар. Освещение; перчаточного ящика. моторного отделении, кондиционера, АКПП. панели приборов |
| 4 | 5А | Освещение номерного знака |
| 5 | 10А | Панель приборов, подогрев сидений, дисплей АКПП. переключатель зеркал, лампа Airbag, указатель наружной температуры, навигационная система, стояночные огни |
| 6 | 5А | Центральный замок |
| 7 | 10А | Система АВС |
| 8 | 5А | Телефон |
| 9 | 10A | Обогреватель зеркал и дверных замков |
| 10 | 5А | Корректор фар |
| 11 | 5А | Круиз-контроль (АКПП) |
| 12 | 10А | Встроенная диагностика |
| 13 | 10А | Стоп-сигналы |
| 14 | 10A | Освещение салона, лампы для чтения, противоугонная система, пассажирское зеркало в козырьке |
| 15 | 10A | Панель приборов, АКПЛ , кондиционер, навигационная система |
| 16 | 5А | Система ABC |
| 17 | 10А | Обогрев дверных замков |
| 18 | 10А | 10А правый дальний свет |
| 19 | 10А | левый дальний свет |
| 20 | 15А | Правый ближний свет, электрокорректор фар |
| 21 | 15А | Левый ближний свет, электрокорректор фар |
| 22 | 5А | Правые габаритные огни |
| 23 | 5 | Левые габаритные огни |
| 24 | 25А | Стеклоочистители лобового стекла,насос омывателя, реле прерывателя стеклоочистителя |
| 25 | 30А | Вентилятор отопитепя, кондиционер |
| 26 | 30A | Обогрев заднего стекла, обогрев зеркал, рециркуляция воздуха |
| 27 | — | — |
| 28 | 15А | Управление двигателем |
| 30 | 20А | Электропривод люка в крыше |
| 31 | 15А | Фонари заднего хода, круиз-контроль, АКПП, диагностический разъем |
| 32 | 20А | Управление двигателем |
| 33 | 15А | Прикуриватель |
| 34 | 15А | Управление двигателем |
| 35 | 30 | Электророзетка дли прицепа |
| 36 | 15А | Телефон, радио |
| 38 | 15А | Освещение багажника, центральный замок |
| 39 | 15А | Аварийное освещение |
| 40 | Клаксон | |
| 41 | 25А | Система ABS [гидромодулятор/насос) |
| 42 | 40А | Вентилятор |
| 43 | 5А | S-контакт [центральный замок, радио, навигационная система |
| 44 | 30 | Подогрев сидений |

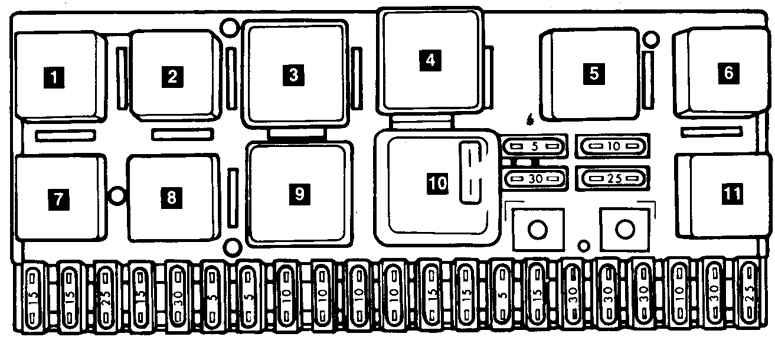

Модули реле расположены на центральном распределительном блоке под приборной панелью.
| Описание платы реле | |
|
|
|
| № | Описание |
| Плата A | |
| 3 | система кондиционирования |
| 4 | управление сигнализаторами |
| 5 | |
| 7 | — |
| 8 | фары дневного света |
| 9 | фары |
| 10 | противотуманные фары |
| 11 | управление зеркала с функцией откидывания |
| 12 | |
| 13 | — |
| 14 | специальная сигнальная система |
| 15 | — |
| 16 | специальная сигнальная система |
| 17 | таксометр |
| 18 | гидравлический насос АБС |
| передатчик | |
| Плата B | |
| 1 | Разгрузочное реле для контакта X |
| 2 | гудок |
| 3 | система очистки рассеивателей фар |
| 4 | Реле автоматической коробки передач (блокировка стартера и огни заднего хода] или соответственно перемычка для ступенчатой коробки передач |
| 5 | Реле прерывистого режима работы системы очистки и смывания |
| 6 | бензонасос или свечи накаливания |
В моторном отсеке

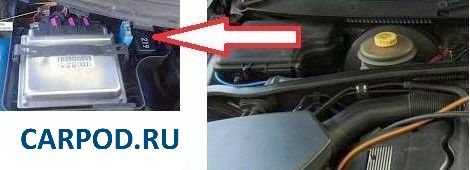

Под капотом размещен дополнительный блок с модулями реле.
| № | Описание |
| 1 | Реле системы обогрева кислородного датчика |
| Реле I свечей накаливания | |
| 2 | Реле II свечей накаливания |
| 3 | Реле системы прямого впрыскивания дизельного топлива |
| 4*-5 | — |
| 6 | электрооборудование двигателя |
| 7 | I свечи накаливания — охлаждающей жидкости |
| 8 | II свечинакаливания — охлаждающей жидкости |
| 9 | свечи накаливания |
Диагностика электросистемы своими руками
Теперь перейдем к вопросу диагностики проводов и основных элементов электросети Ауди 100. Есть несколько способов диагностики неисправного оборудования:
- Диагностика работоспособности предохранителей. Данный компонент считается одним из самых слабых в любом авто. Определить неисправность предохранительного устройства можно как визуально (может быть видно, как перегорела плавкая нить), или же с помощью мультиметра. Второй вариант более точный. Если произошло замыкание, то предохранители, один за другим следует извлечь из места монтажа, после чего с помощью тестера проверить каждое место установки. При проверке стоит помнить, что замыкание может произойти сразу на нескольких участках цепи, так что если вы смогли найти вышедший из строя элемент, это не значит, что нужно прекращать проверку.
- Еще один вариант — диагностика того или иного участка цепи на замыкание. Когда все предохранительные устройства будут извлечены из посадочных мест, нужно отключить массу АКБ. Для проверки подготовьте тестер либо контрольную лампочку. При диагностике лампой вам нужно будет один из концов провода подключить к цоколю, а другой — к центральному контакту. При проверке нужно ключ в замке повернуть в положение 1, после чего по очереди подключить щупы мультиметра или контакты лампы к клеммам держателей. В том случае, если лампа не гори, это говорит о том, что замыкания в электросети нет, и наоборот.
- Также всегда можно проверить целостность проводки. При выявлении замыкания необходимо точно определить причину, поэтому внимательно ознакомьтесь с электросхемой — это позволит определить, какие устройства подключены к определенному участку. Далее, нужно будет отсоединить каждое оборудование от цепи и проверить ее целостность. Если сами устройства находятся в рабочем состоянии, то есть вероятность, что причина кроется либо в обрыве проводки, либо в плохом контакте. При замене проводов старые кабеля полностью извлекаются из электроцепи, а новые необходимо надежно заизолировать, это позволит предотвратить возможные проблемы в работе проводки в будущем (автор видео — канал Kroom&coTV).
Расположение блока предохранителей
В передней левой и правой части кабины находятся два блока предохранителей.
На левой и правой сторонах багажного отделения находятся два блока предохранителей.
Схемы блока предохранителей
Блок предохранителей левой панели приборов
Назначение предохранителей на левой стороне приборной панели
| № | Описание | Амперы |
|---|---|---|
| 1 | Устройство для открывания дверей гаража (HomeUnk) | 5 |
| 2 | Система помощи при парковке | 5 |
| 3 | Система помощи при парковке | 5 |
| 4 | Регулировка уровня света фар/фонарей | 10 |
| 5 | Приборная панель | 5 |
| 6 | Электронное управление рулевой колонкой | 10 |
| 7 | Диагностический разъем | 5 |
| 8 | Диагностический разъем / датчик уровня масла | 5 |
| 9 | Блок управления ESP / датчик угла поворота рулевого колеса | 5 |
| 10 | Приборная панель | 5 |
| 11 | Система помощи при движении по полосе Audi | 10 |
| 12 | Выключатель тормозного света | 5 |
| 13 | Телефон/мобильный телефон | 10 |
| 14 | Неиспользованный | |
| 15 | Контроль доступа / модуль запуска | 5 |
| 16 | Система RSE | 10 |
| 17 | Адаптивный круиз-контроль | 5 |
| 18 | Форсунки омывателя ветрового стекла с подогревом | 5 |
| 19 | Неиспользованный | |
| 20 | Система контроля давления в шинах | 5 |
| 21 год | Не используется | |
| 22 | Выключатель стоп-сигнала | 5 |
| 23 | Подготовка мобильного телефона | 5 |
| 24 | Угол | 15 |
| 25 | Система стеклоочистителей | 40 |
| 26 | Не используется | |
| 27 | Электронная программа стабилизации (ESP) | 25 |
| 28 | Не используется | |
| 29 | Включение освещения | 1 |
| 30 | Не используется | |
| 31 год | Бортовая сеть, управление светом (правая фара) | 30 |
| 32 | Не используется | |
| 33 | Задняя левая панель для ног с подогревом | 25 |
| 34 | Не используется | |
| 35 год | Не используется | |
| 36 | Боковая помощь Audi | 5 |
| 37 | Радиатор | 15 |
| 38 | Бортовая сеть, управление светом (левая фара) | 30 |
| 39 | Блок управления дверью со стороны водителя | 7,5 |
| 40 | Регулятор рулевой колонки с усилителем | 25 |
| 41 | Блок управления левой задней двери | 7,5 |
| 42 | Модуль контроля доступа/запуска | 25 |
| 43 | Адаптерная лампа, левая сторона | 10 |
| 44 | Адаптерный фонарь, правый | 10 |
Блок предохранителей правой панели приборов
Назначение предохранителей на правой стороне приборной панели
| № | Описание | Амперы |
|---|---|---|
| 1 | Ручной тормоз | 5 |
| 2 | Кондиционер | 10 |
| 3 | Раздвижные ворота | 5 |
| 4 | Неиспользованный | |
| 5 | Управление двигателем | 15 |
| 6 | Датчик кислорода перед трехкомпонентным каталитическим нейтрализатором | 15 |
| 7 | Датчик кислорода после трехкомпонентного каталитического нейтрализатора | 15 |
| 8 | Управление двигателем, вспомогательный водяной насос | 10 |
| 9 | Кондиционер передний/задний, кнопки на передней панели | 5 |
| 10 | Адаптивная пневматическая подвеска | 10 |
| 11 | Датчик света и дождя | 5 |
| 12 | Дисплей/контроллер | 5 |
| 13 | Блок управления электроникой крыши | 10 |
| 14 | CD/DVD-привод | 5 |
| 15 | Управление питанием | 5 |
| 16 | Не используется | |
| 17 | Электроника вентилятора радиатора | 5 |
| 18 | Распознавание передней подушки безопасности пассажира (датчик веса) | 5 |
| 19 | Не используется | |
| 20 | Сиденья с подогревом/вентиляцией | 5 |
| 21 год | Модуль управления двигателем | 5 |
| 22 | Не используется | |
| 23 | Стояночный тормоз (выключатель) | 5 |
| 24 | Электрическая система автомобиля | 10 |
| 25 | Автоматическая коробка передач | 15 |
| 26 | Водяной насос кондиционера, задний кондиционер | 10 |
| 27 | Люк в крыше | 20 |
| 28 | Модуль управления двигателем | 5 |
| 29 | Топливные форсунки | 15 |
| 30 | Катушки зажигания | 30 |
| 31 | Правосторонний топливный насос / Электроника топливного насоса | 20/40 |
| 32 | Автоматическая коробка передач | 5 |
| 33 | Заднее правое пространство для ног с подогревом | 25 |
| 34 | Задние сиденья с подогревом/вентиляцией | 20 |
| 35 год | Передние сиденья с подогревом/вентиляцией | 20 |
| 36 | Прикуриватель, спереди | 20 |
| 37 | Прикуриватель, задний / розетка, задний | 20/25 |
| 38 | Дополнительный вентилятор радиатора | 20 |
| 39 | Блок управления для правой передней двери | 7,5 |
| 40 | Усилитель тормозов в сборе | 15 |
| 41 | Блок управления правой задней дверью | 7,5 |
| 42 | Неиспользованный | |
| 43 | Система омывателя фар | 30 |
| 44 | Вентилятор отопителя кондиционера | 30 |
Блок предохранителей в левом багажном отделении
Место установки предохранителей на левой стороне багажника
| № | Описание | Амперы |
|---|---|---|
| 1 | Не используется | |
| 2 | Не используется | |
| 3 | Не используется | |
| 4 | Не используется | |
| 5 | Блок управления цифровой звуковой системой | 30 |
| 6 | Навигация | 5 |
| 7 | ТВ-тюнер | 10 |
| 8 | Камера заднего хода | 5 |
| 9 | Коммуникационная коробка | 5 |
| 10 | Сабвуфер для заднего стекла (BOSE) / усилитель (Bang & Olufsen) | 15/30 |
| 11 | Разъем | 20 |
| 12 | Не используется |
Назначение предохранителей на правой стороне багажника
| № | Описание | Амперы |
|---|---|---|
| 1 | Не используется | |
| 2 | Левый топливный насос | 20 |
| 3 | Не используется | |
| 4 | Не используется | |
| 5 | Контроллер центральной системы комфорта (левая лампа) | 20 |
| 6 | Центральное управление комфортом (левая лампа) | 10 |
| 7 | Центральный блок управления комфортом (блокировка дверей) | 20 |
| 8 | Блок управления электронным стояночным тормозом, левая сторона | 30 |
| 9 | Блок управления электронным стояночным тормозом, правая сторона 30 | |
| 10 | Не используется | |
| 11 | Не используется | |
| 12 | Не используется |
Проблемы при оплате банковскими картами
Иногда при оплате банковскими картами Visa / MasterCard могут возникать трудности. Самые распространенные из них:
- На карте стоит ограничение на оплату покупок в интернет
- Пластиковая карта не предназначена для совершения платежей в интернет.
- Пластиковая карта не активирована для совершения платежей в интернет.
- Недостаточно средств на пластиковой карте.
Для того что бы решить эти проблемы необходимо позвонить или написать в техническую поддержку банка в котором Вы обслуживаетесь. Специалисты банка помогут их решить и совершить оплату.
Вот, в принципе, и все. Весь процесс оплаты книги в формате PDF по ремонту автомобиля на нашем сайте занимает 1-2 минуты.
Замена предохранителей
Если предохранитель неисправный, его следует заменить на новый с таким же номиналом (цветом корпуса). Его можно приобрести на ближайшей АЗС. В крайнем случае, можно допустить временное увеличение номинала до 50%. Можно взять предохранитель, неиспользуемого в настоящее время. Например, днем – противотуманной фары.
Если после установки предохранителя, включения зажигания, движения, предохранитель вновь выходит из строя, лучше не пытаться устанавливать на его место другой. Установка «жучка» вместо предохранителя недопустима. Это может привести к возгоранию электропроводки. Основные причины перегорания предохранителей:
- короткое замыкание в цепи;
- износ электроприводов (вентиляторов, стеклоочистителей и др.);
- неисправность блоков управления;
- заклинивание систем привода (замков, люка, дворников).
После замены случая перегорания любого предохранителя следует проверить цепи, которые он обслуживает.
Причины выхода из строя предохранителей
Чаще всего поломки происходят по следующим причинам:
- Небрежное отношение к расписанию планового техосмотра;
- Некачественный ремонт (недоделки, ремонт у самоучек или недостаточно квалифицированных автомехаников);
- Износ, механические повреждения;
- Повреждение изоляции электропроводки авто;
- Короткие замыкания;
- Окисление и попадание конденсата на платы;
- Отход контактов клемм.
Предохранители никогда не выходят из строя по случайности, к этому ведет обычно целая цепочка нарушений в работе электросистемы. Также в значительной мере в этом виновата жадность автовладельцев, стремление сэкономить на оригинальных запчастях и ремонте — редко можно встретить аналоги, которые бы не уступали по качеству оригиналу.
Общее расположение электронных блоков управления в салоне
- Бортовой компьютер/ блок автоматической диагностики систем автомобиля;
- Электронный блок управления впрыском топлива или Электронный блок управления системы Motronic;
- Электронный блок управления кондиционером;
- Датчик положения (высоты) автомобиля над уровнем моря;
- Электронный блок управления зажиганием;
- Зуммер выключения автоматического режима работы коробки передач;
- Панель управления кондиционером;
- Реле питания электропривода сидений.
- Электронный блок управления электроприводом сидений;
- Дополнительный монтажный блок;
- Блок активации подушки безопасности;
- Подушка безопасности;
- Электронный блок управления автоматической коробки передач;
- Прерыватель аварийной световой сигнализации (указателей поворота);
- Контактные разъемы системы диагностики;
- Контактный разъем противотуманных фар.
