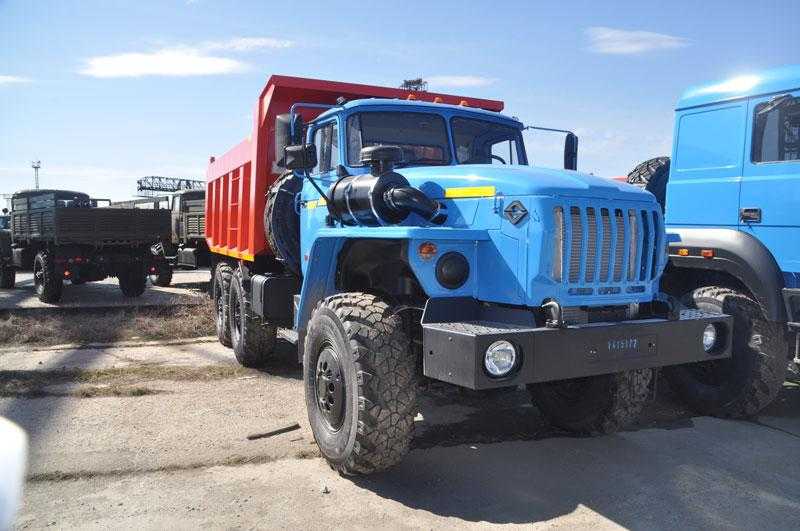

Автомобили-самосвалы урал-55571-0005121-72/74, урал-55571-0000121-60, урал-55571-0000121-72

Схема автомобиля УРАЛ 4320

Схема автомобиля УРАЛ 4320 специальна предназначена для транспортировки грузов, людей, установки различного оборудования, в том числе и специального назначения.

Схема конструкции УРАЛ 4320 основана на цельном высокопрочном корпусе с колесной формулой шасси 4 × 4 или 6 × 6 в зависимости от комплектации и установленного двигателя.

Схема подвески автомобиля УРАЛ 4320 — зависимая на рессорах с амортизаторами двустороннего функционирования. Задняя подвеска на схеме УРАЛ 4320 также зависимая на рессорах с реактивными штангами.

На схеме подвески автомобиля Урал-4320 все мосты — ведущи, за счет чего автомобиль обладает высокой проходимостью.

Система предпускового подогрева двигателя УРАЛ-4320-10

Система предпускового подогрева двигателя предназначена для разогрева двигателя при отрицательных температурах окружающего воздуха.

Техническая характеристика предпускового подогревателя

Модель	ПЖД30Г
Теплопроизводительность, кВт (ккал/ч)	30 (26 000)
Топливо	Применяемое для двигателя
Расход топлива, кг/ч	4,2

В систему подогрева двигателя входят:

— котел 12 (рис. 25), расположенный на первой поперечине рамы автомобиля;

— насосный агрегат 17 (электродвигатель, вентилятор, жидкостный и топливный насосы), расположенный на правом лонжероне рамы автомобиля;

— топливный бачок 4 с краном 5;

— источник высокого напряжения;

— свеча зажигания 7, установленная на котле;

— пульт управления подогревателем, состоящий из выключателей: электроподогрева топлива, свечи, насосного агрегата и электромагнитного клапана. Пульт расположен на левой боковине радиатора системы охлаждения;

— патрубок газонаправляющий 9;

— кожух масляного картера 8 (может не устанавливаться на некоторых модификациях автомобилей).

Съемная горелка крепится к котлу болтами. На горелке установлены свеча 7, электромагнитный клапан 11 в сборе с форсункой и электронагреватель 10 топлива.

Электромагнитный клапан включает или выключает подачу топлива к горелке.

Форсунка, установленная в корпусе электромагнитного клапана, обеспечивает необходимое для сгорания распыливание топлива.

Рис. 25. Система предпускового подогрева двигателя:

1 — горловина заливная; 2 — пробка заливной горловины; 3 — трубка топливная от бачка подогревателя к насосному агрегату; 4 — бачок топливный; 5 — кран проходной; 6 — труба подводящая от водяного насоса; 7 — свеча искровая; 8 — кожух масляного картера; 9 — патрубок газонаправляющий; 10 — электронагреватель топлива; 11 — клапан электромагнитный; 12 —котел подогревателя; 13,15 —краны сливные; 14 —шланг воздухопровода электровентилятора; 16 — трубка топливная от насосного агрегата к котлу; 17 — агрегат насосный.

Электронагреватель нагревает порцию топлива перед пуском подогревателя.

Система электроискрового розжига обеспечивает воспламенение смеси топлива с воздухом в период пуска.

Топливный бачок содержит необходимый для работы подогревателя запас топлива. Он соединен топливопроводами с системой питания двигателя и при работе двигателя всегда заполнен топливом. При необходимости может быть заполнен с помощью ручного топливоподкачивающего насоса двигателя.

Подогреватель работает следующим образом. Топливный насос забирает топливо из бачка подогревателя и под давлением при открытом электро — магнитном клапане впрыскивает его через форсунку в горелку, где распыленное топливо смешивается с воздухом, воспламеняется и сгорает, нагревая в котле жидкость.

Под действием насоса жидкость циркулирует по трубопроводам, по блоку в направлении, показанном стрелками на рис. 25.

Продукты сгорания топлива через газонаправляющий патрубок котла направляются под масляный картер двигателя и подогревают в нем масло. Топливо фильтруется, проходя через фильтры в электромагнитном клапане и форсунке.

Источник

Блок предохранителей

Находится в панели приборов, за защитной крышкой. На крышке каждого блока указана сила тока, на которую рассчитаны размещенные под ней предохранители.

p, blockquote 7,0,0,0,0 —>

p, blockquote 8,0,0,0,0 —>

Схема

p, blockquote 9,0,0,0,0 —>

p, blockquote 10,0,0,0,0 —>

Назначение

p, blockquote 11,1,0,0,0 —>

p, blockquote 12,0,0,0,0 —>

цепь противотуманных фар
цепь лампы фар-прожектора
цепь переносной и подкапотной ламп, цепь питания блоков контрольных ламп
цепь лампы плафона кабины, фонарей знака автопоезда и ламп «стоп-сигнала»
цепь электродвигателя отопителя и фонаря заднего хода
цепь питания приборов и зуммера

p, blockquote 13,0,0,0,0 —>

левый габаритный огонь
правый габарит и освещение приборов
ближнего света левой фары
ближнего света правой фары
дальнего света левой фары
дальнего света правой фары

Описание модернизированных моделей

В более поздних моделях сам блок предохранителей размещен там же, но выполнен в другом виде.

p, blockquote 15,0,0,0,0 —>

p, blockquote 16,0,0,1,0 —>

В отдельных модернизированных моделях Урал блок предохранителей и реле может находится в панели с правой стороны, со стороны пассажира, за защитной крышкой, на которой будет нанесена актуальная схема.

p, blockquote 17,0,0,0,0 —>

p, blockquote 18,0,0,0,0 —>

Внешний вид

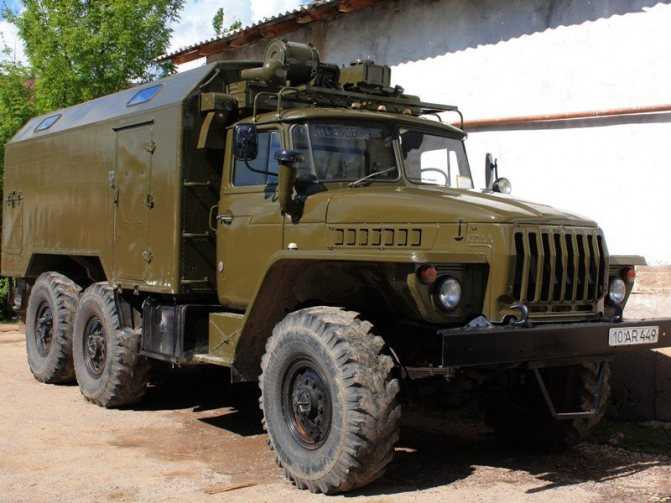

Тягачи модельной линейки Урал-44202-59 смогли получить новенькую, как ее еще часто называют — ивековскую кабину, обладающую индексом «P». Линию по выпуску данных кабин еще получили с начала 90-х годов, какая трудилась лишь на строение бескапотных грузовых автомобилей. Вот и дошло дело до грузовиков с длинными капотами. Внешний вид Урала выделяется соединенным вместе капотом, крыльями и облицовкой радиатора. Цельное построение выполнялось с использованием пластика, и его удачно получилось присоединить к кабине. Передний бампер тоже покрыли пластиком. Совершенно понятно, что по «носовому» строению новенького Урала 44202-59 не назовешь ее самой современной, однако, если сравнивать ее с прошлой моделью, то самая последняя стала намного прогрессивнее.

К тому же, просторы бездорожья нуждаются больше в функциональности, а не в красоте и грациозности. Также, в последнее время, стали выпускаться бескапотные грузовики новейшего образца седельного тягача Урал 44202-3511-82МА11. Среди них Урал М, показанный выше. Автомобиль получил различные усовершенствования, какие коснулись и внешнего вида, и салона, делая работу водителя более приятной и комфортабельной.

Габариты

Автомобиль грузового типа обладает следующими размерами: по длине составляет 7 550 мм, по ширине — 2 500 мм, а по высоте — 3 255 мм. Совместная длина грузовика не превышает 3 800 + 1 400 мм.

Представленная модель оснащается кабиной с двумя дверьми, выполненной из металла. Рассчитана она на трех человек. Сидение водилы регулируется, имеется система вентиляции. Некоторые варианты кабин комплектуются отдельным спальным местом.

Устройство

Основой автомобиля является несущая клепаная рама, выполненная из высокопрочной стали и отличающаяся повышенной жесткостью. Конструкцией предусмотрены короткий задний и передний свесы, за счет чего увеличивается проходимость. Платформа для перевозки людей и груза выполнена из металла. Она имеет подъемные боковые сиденья и открывающийся задний борт. Кузов предполагает возможность установки тента, дуг и монтировки бортов с обеих сторон. Отдельные модификации получили платформу из дерева. Борта Урал 4320 бывают решетчатыми или сплошными. Конструкция предусматривает переднее расположение агрегата. Для доступа к двигателю капот открывается вверх. По бокам находятся широкие плоские крылья, обеспечивающие защиту кабины от попадания посторонних предметов и грязи во время движения.

Грузовик имеет колесную формулу 6 на 6. На модель устанавливаются односкатные колеса с авторегулировкой наполняемости камер воздухом на 3 ведущих мостах. Рекомендуемая резина – 14.00-20 ОИ-25.

Урал 4320 имеет зависимую переднюю подвеску на полуэллиптических рессорах. В ее состав входят амортизаторы 2-стороннего действия. Задняя подвеска автомобиля также является зависимой (на рессорах с реактивными штангами). Все мосты грузовика – ведущие. Управляемые колеса расположены на переднем мосту.

Автомобиль комплектуется фрикционным сцеплением с приводом, оснащенным пневматическим усилителем. 2-ступенчатая механическая раздаточная коробка имеет постоянно подключенный привод на передний мост. Урал 4320 оснащается полностью синхронизированной трансмиссией производства Ярославского моторного завода. Коробка передач имеет 5 скоростей, переключаемых механическим способом.

Тормозная система включает двухконтурную рабочую и одноконтурную запасную тормозные системы. Также присутствует вспомогательная тормозная система с пневматическим приводом от выхлопной системы. Стояночная тормозная система механического типа оснащается тормозным барабаном на раздатке.

Сзади на раме и спереди на жестком бампере находятся мощные буксирные приспособления, выполненные в виде тягово-сцепного механизма и крюков. Благодаря этому технические характеристики модели удалось повысить.

Разработчики Урал 4320 позаботились и о водителе. Рулевое управление в последних моделях получило гидроусилитель. В кабине установлен обогреватель, поддерживающий нормальную температуру в холодное время. Кресло водителя настраивается по 3 направлением (вверх-вниз, вперед-назад и по наклону спинки). Панель приборов находится на удобном расстоянии от водителя. Приборы читаются легко, а переключатели и кнопки водитель достает, не вставая с сиденья. Грузовик имеет удобный и большой бардачок и полку для хранения предметов. Под креслами пассажиров находится ящик для документов.

В базовом исполнении на раму монтируется 3-местная кабина, сделанная из штампованного листового металла. Продуманное остекление гарантирует хорошую обзорность и позволяет контролировать ситуацию на дороге. Помогают в этом и большие зеркала заднего вида.

Также доступны и другие виды кабин:

3-местная цельнометаллическая 2-дверная кабина;
3-местная цельнометаллическая 2-дверная кабина со спальником (производство данного варианта в настоящее время прекращено);
современная объемная кабина капотного типа с подрессоренным водительским креслом и пластиковым оперением;
кабина на базе модуля ГАЗель Некст (выпускаются 3- и 7-местные варианты).

Опционально предлагаются кабины повышенной комфортности, система блокировки дифференциалов, ABS, утепление аккумуляторного отсека, дополнительный бак и тяговая лебедка.

Где на Урале 4320 находятся предохранители и реле управления

Основное назначение грузовика повышенной проходимости с колесной формулой 6 × 6 – транспортировка людей, грузов и прицепных устройств по дорогам любых типов и бездорожью. Машину выпускают на Уральском автозаводе в г. Миассе с 1977 г.

До 1989 г. его оснащали дизельным двигателем КамАЗ-740. Сейчас на вседорожник ставят ярославские силовые агрегаты, соответствующие нормам Евро-4 и 5.

Основным заказчиком грузовика являются Вооруженные Силы РФ. Много автомобилей используется в лесом хозяйстве. Часть продукции идет на экспорт в страны Азии и Африки.

На стандартных моделях

На стандартном Урале 4320 предохранители устанавливаются в кабине.

Добраться до них можно так:

Сесть на пассажирское место.

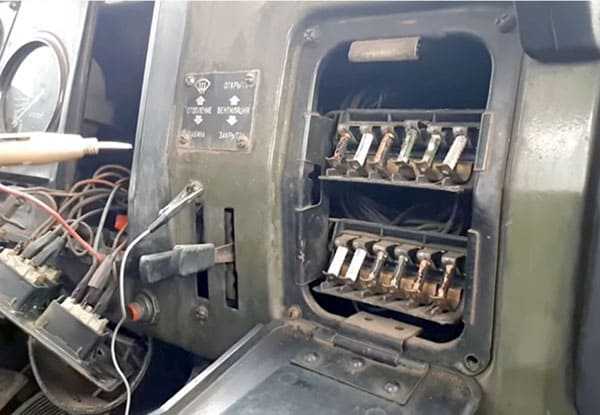

Найти технический лючок на приборном щитке рядом с рукояткой открывания вентиляции салона.
Потянуть за ручку на себя и откинуть крышку.

Под ней находится набор термобиметаллических плавких вставок. Они состоят из металлических контактов, фарфорового трубчатого корпуса и проволочной спирали внутри.

Чтобы заменить перегоревший предохранитель, нужно выполнить такие действия:

Остановить грузовик на ровном участке трассы.
Заглушить двигатель.
Включить ручной тормоз.
Подложить под колеса противооткатные башмаки.
Обесточить бортовую сеть.
Откинуть клеммы от контактов аккумуляторной батареи.

Далее по аварийной индикации или электроприбору, переставшему отвечать, определить гнездо, в котором находится перегоревшая перемычка. Описание и назначение можно увидеть на крышке блока.

Далее с помощью диэлектрических клещей нужно вынуть неисправную деталь и убедиться в том, что плавкий элемент перегорел. Сделать это можно визуально путем снятия металлических колпачков или прозвонить тестером.

Затем надо взять запасную перемычку подходящего номинала и поставить вместо испорченной. Потом можно завести двигатель и проверить работоспособность отказавшего прибора.

На модернизированных авто

Расположение предохранителей на модернизированных модификациях не изменилось. Если открыть щиток напротив пассажира, можно увидеть перемычки флажкового типа.

Они состоят из 3 компонентов:

корпуса из полупрозрачной пластмассы;
плавкого элемента;
2 ножевых контактов.

Перегоревшую вставку можно определить визуально. Поврежденную спираль будет видно на просвет. Более надежный способ проверки – прозвонка мультиметром.

Предохранители окрашены в разные цвета. Таким способом удается избежать ошибок при замене вставок с нечитаемой или отсутствующей маркировкой.

Раздаточная коробка автомобиля Урал-4320

На автомобиле УРАЛ-4320 устанавливается двухступенчатая раздаточная коробка с несимметричным цилиндрическим межосевым блокируемым дифференциалом и механическим приводом. Передаточные числа раздаточной коробки на первой передаче 2. 15, на второй — 1,3. Коробка крепится к раме автомобиля на четырех резиновых подушках. Общее устройство раздаточной коробки (рис.112) этого автомобиля такое же, как и автомобиля КамАЗ-4310.

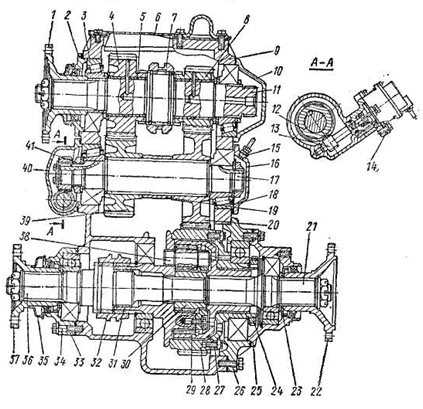

Рис. 112. Раздаточная коробка автомобиля УРАЛ-4320: 1, 22, 37 — фланцы; 2, 10, 16, 25, 33, 40 — крышки подшипников; 3, 18 — роликоподшипники конические; 4, 39 — шестерни высшей передачи; 5 — втулка; 6 — крышка верхнего люка; 7 — муфта переключения передач; 8, 20 — шестерни низшей передачи; 9 — картер раздаточной коробки; 11 — вал первичный; 12 — ведущая шестерня привода спидометра; 13 — ведомая шестерня привода спидометра; 14 — фланец датчика спидометра; 15 — штуцер системы герметизации; 17 — вал промежуточный; 19 — втулка распорная; 21 — вал привода заднего моста; 23 — кольцо маслосгонное; 24 — гайка подшипника; 26 — картер заднего подшипника дифференциала; 27 — задняя обойма дифференциала; 28 — шестерня нижнего вала; 29 — шестерня коронная; 30 — шестерня солнечная; 31 — передняя обойма дифференциала; 32 — муфта блокировки дифференциала; 34 — болт; 35 — отражатель фланца; 36 — вал привода переднего моста; 38 — сателлит; 41 — гайка подшипника

Картер чугунный, неразъемный, сверху имеет люк, закрываемый крышкой с маслонаправляющим лотком.

Масло в картер заливается через верхний люк при снятой крышке или через отверстие под контрольную пробку, расположенную на задней стенке картера. Сливается масло через нижнее отверстие, закрываемое пробкой с магнитом. Вентиляция картера осуществляется через штуцер, трубка которого включена в общую систему герметизации агрегатов.

Ведущий вал вращается на двух конических подшипниках, установленных в картере и закрытых крышками. Под крышку переднего подшипника подложены металлические регулировочные прокладки, а в крышке установлен сальник. От заднего зубчатого конца вала может производиться отбор мощности при установке на автомобиль коробки дополнительного отбора мощности для привода лебедки. Шестерни второй и первой передач установлены на бронзовых втулках. Между шестернями на шлицах вала расположена зубчатая муфта переключения передач. Для подвода масла к втулкам шестерен и к их зубьям на валу и шестернях имеются отверстия.

Промежуточный вал также вращается на двух конических подшипниках, закрытых глухими крышками; под заднюю крышку подложены металлические прокладки. Шестерни и установлены на валу на шлицах. На переднем конце вала установлена на шпонке ведущая шестерня привода спидометра; ведомая шестерня расположена в приливе крышки подшипника. Ведомая шестерня приводит в действие датчик спидометра.

Межосевой дифференциал состоит из: водила с ведущей шестерней, солнечной шестерни, эпициклической шестерни, четырех сателлитов. Водило составное, оно включает в себя переднюю и заднюю обоймы, соединенные с ведущей шестерней, кроме того, к передней обойме крепится опорная шайба.

Рис. 113. Управление раздаточной коробкой автомобиля УРАЛ-4320: 1 — рычаг блокировки дифференциала; 2 — рычаг переключения передач; 3 -поджимная пружина; 4 — валик; 5 — кронштейн и опоры двигателя; 6, 7 — тяги; 8, 9 -поводки; 10 — кронштейн поводков; 11 — шток вилки переключения передач; 12 — шток вилки блокировки дифференциала; 1 — дифференциал разблокирован; I — дифференциал заблокирован; П-переднее положение (включена вторая передача); Н — среднее положение, нейтральное, 3 — заднее положение (включена первая передача).

Схема электрооборудования урал 4320 с двигателем КАМАЗ

Фара на Урал 4320 через реле

Как читать схему проводки автомобиля

Рулевое управление УРАЛ 4320

КамаЗ работа генератора.

Обзор Урала-4320 от DeA!

1. Фонарь передний.2. Повторитель указателя поворота боковой.3. Фара ближнего света.4, 61. Панель соединительная.5. Реле звуковых сигналов.6. Свеча факельная ЭФУ.7. Сигнал электрический высокого тона.8. Предохранитель.9. Электродвигатель предпускового подогревателя.10.Датчик указателя температуры охлаждающей жидкости.11. Сигнал электрический низкого тона.12. Свеча искровая предпускового подогревателя.13. Источник высокого напряжения.14. Выключатель электродвигателя предпускового подогревателя.15. Выключатель свечи предпускового подогревателя.16. Генератор.17. Регулятор напряжения.18. Клапан электромагнитный ЭФУ.19. Фильтр конденсаторный.20. Реле факельных свечей.21. Лампа подкапотная.22. Реле отключения регулятора напряжения.23. Резистор добавочный с электротермическим реле.24. Выключатель сигнала.25. Датчик аварийного падения давления масла.26. Датчик давления масла.27. Датчик загрязнения маслофильтра.28. Датчик аварийного перегрева охлаждающей жидкости.29. Клапан электромагнитный предпускового подогревателя.30. Клапан электромагнитный, муфты вентилятора.31. Реле блокировки выключателя аккумуляторных батарей.32. Реле включения муфты вентилятора.33. Нагреватель топлива, предпускового подогревателя.34. Выключатель электромагнитного клапана предпускового подогревателя.35. Выключатель подогрева топлива.36. Переключатель муфты вентилятора.37. Термореле.38. Стартер.39. Блок предохранителей нижний.40. Блок предохранителей верхний.41. Переключатель отопителя кабины.42. Сопротивление электродвигателя отопителя.43. Выключатель плафона кабины.44. Выключатель фары-прожектора.45. Выключатель фонарей знака автопоезда.46. Электродвигатель отопителя.47. Выключатель задних противотуманных фонарей.48. Реле задних противотуманных фонарей.49. Блок контрольных ламп правый.Сигнализаторы:50. включения ЭФУ;51. Указателей поворота автомобиля;52. Указателей поворота прицепа;53. Включения ДОМ;54. Включения КОМ.55. Предохранитель плавкий 6A.56. Предохранитель плавкий 10А.57. Переключатель света фар центральный.58. Кнопка включения ЭФУ.59. Выключатель световой аварийной сигнализации.60. Прерыватель указателей поворота.62. Переключатель указателей поворота.63. Реле вспомогательного тормоза.64. Выключатель вспомогательного тормоза.65. Фара-прожектор.66. Розетка переносной лампы.67. Реле блокировки стартера.68. Выключатель стартера и приборов.69. Выключатель подсветки приборов реостатный.70. Реле включения стартера.71. Выключатель сигнала торможения.72. Предохранитель термобиметаллический.73. Датчик минимального давления.74. Переключатель света фар ножной.75. Выключатель сигнализатора неисправности тормозов.76. Кнопка включения аккумуляторных батарей.77. Кнопка управления стеклоомывателем.78. Датчик уровня топлива.79. Переключатель стеклоочистителя.80. Сигнализатор звуковой (зуммер).81. Сигнализатор стояночного тормоза.82. Сигнализатор угла складывания полуприцепа.83. Выключатель сигнализатора стояночного тормоза.84. Сигнализатор аварийной температуры охлаждающей жидкости.85. Сигнализатор неисправности тормозов.86. Сигнализатор минимального давления воздуха в пневмосистеме.87. Сигнализатор засорения маслофильтра.88. Блок контрольных ламп левый.89. Реле стояночного тормоза.90. Сигнализатор резерва топлива.91. Манометр шинный.92. Указатель уровня топлива.93. Указатель тока.94. Сигнализатор дальнего света фар.95. Спидометр.96. Тахометр.97. Сигнализатор аварийного падения давления масла.98. Указатель давления масла.99. Указатель температуры охлаждающей жидкости.100. Манометр двухстрелочный.101. Сигнализатор включения блокировки межколесного дифференциала.102. Плафон кабины.103. Розетка внешнего запуска.104. Выключатель света заднего хода.105. Выключатель аккумуляторных батарей.106. Датчик включении КОМ.107. Датчик включения ДОМ.108. Фонарь знака автопоезда.109. Аккумуляторные батареи.110. Электродвигатель стеклоомывателя.111. Электродвигатель стеклоочистителя.112. Фонарь задний противотуманный.113. Фонарь задний.114. Выключатель сигнала кузова.115. Фонарь заднего хода.116. Фонарь освещения номерного знака.117. Розетка штепсельная прицепа.118. Датчик включения блокировки межколесного дифференциала.119. Фонарь подкузовной подсветки.

Схема электрооборудования —

gc-ural.ru

Как переключать скоростя урал кпп

Устройство КПП, установленной на некоторых моделях Урала, включает в себя следующие элементы:. Шестерни вращаются свободно, когда включен нейтральный режим, в это время все муфты и синхронизаторы находятся в разомкнутом положении. Когда водитель начинает выжимать сцепной механизм и переключает рукоятку на какую-нибудь другую передачу, то специальное вилочковое устройство начинает перемещать муфту в положение зацепления с соответствующей парой на торцевой части шестерни. Механизм шестерни жестко фиксируется с валом и перестает прокручиваться на нем. Муфта в таком положении способствует передаче вращательного движения и тягового усилия. Во время движения транспортного средства коробка приводится в действие за счет рукоятки переключения передач. Она перемещает ползуны, оборудованные вилками, которые начинают двигать синхронизаторы с необходимой скоростью. Цветная схема переключения передач есть в руководстве пользователя Урала. Необходимо заливать масло в соответствии с инструкцией пользователя. Для автомобилей Урал достаточный уровень масляной жидкости составляет 3, л.

Как подключить генератор автомобиля урал 4320

Библиографическая ссылка на статью:

// Современная техника и технологии. 2012. № 3 . URL: https://technology.snauka.ru/2012/03/310 (дата обращения: 11.09.2020).

канд. техн. наук Гумелёв В.Ю.,

канд. техн. наук Картуков А.Г.,

Автомобиль Урал-4320-31 – одна из основных марок военной автомобильной техники (ВАТ), используемой в Вооружённых Силах РФ.

Готовность к использованию автомобилей в значительной мере определяется техническим состоянием электрооборудования, и в первую очередь системой электроснабжения. Система электроснабжения включает в себя источники электрической энергии: основной – генераторная установка; дополнительный – аккумуляторные батареи. Генератор должен при работающем двигателе обеспечить электроснабжения приемников электроэнергии автомобиля и заряд аккумуляторных батарей. Реле-регулятор состоит из одного регулирующего элемента – регулятора напряжения.

Генератор с регулятором напряжения образует генераторную установку. На автомобиле Урал-4320-31 устанавливаются генератор 1702.3771 или Г 288Е . Бесконтактный регулятор напряжения 2712.3702 служит для поддержания постоянства напряжения в электрической сети автомобиля. Он представляет собой электронный прибор на 3-х кремниевых транзисторах, неэкранированный, пылебрызгозащищенный. Регулятор напряжения установлен под капотом автомобиля УРАЛ-4320-31 на передней панели кабины.

Проверку приборов генераторной установки и ее цепей можно провести простейшими способами в соответствии с предложенной ниже методикой.

При исправных и полностью заряженных аккумуляторных батареях, исправном генераторе и правильно выбранном уровне регулируемого напряжения стрелка указателя тока должна показывать небольшой зарядный ток или находиться на о).

Причины такого колебания стрелок приборов следующие:

– замасливание контактных колец и зависание щеток генератора (при вибрации во время работы двигателя автомобиля контакт между щетками и контактными кольцами ротора периодически нарушается и восстанавливается);
