Описание предохранителей и реле хендай i20 со схемами блоков и расположением

Блок в салоне

Находится в нижней части панели приборов.

Пример схемы. Вариант 1.

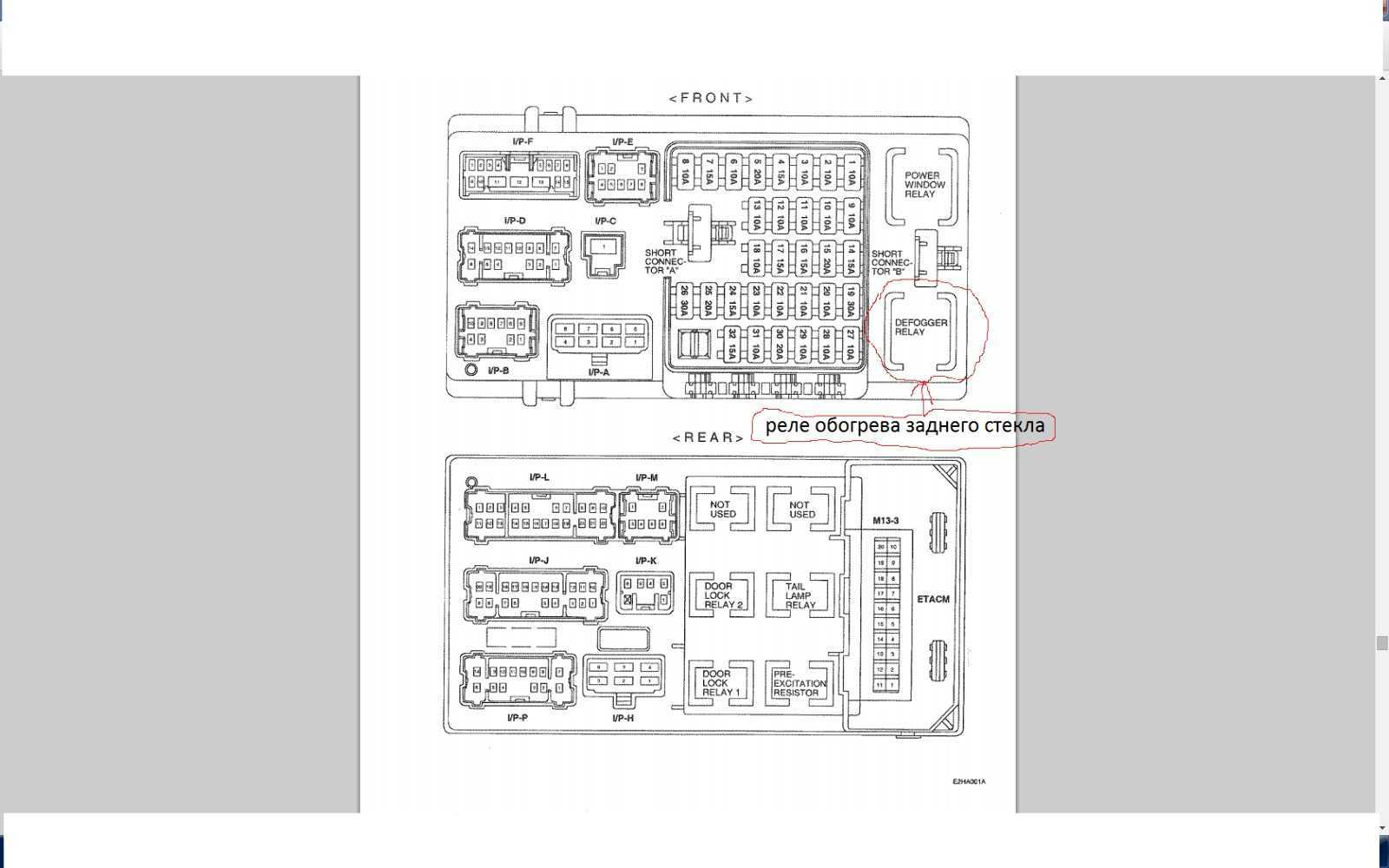

Пример схемы. Вариант 2.

Описание

P/WDW -LH	Основной выключатель электрических стекло подъемников, блок автоматической блокировки электропривода стекло подъемника двери водителя, переключатель управления стекло подъемником правой задней двери, переключатель управления стекло подъемником двери переднего пассажира (для автомобилей с правосторонним управлением)
S/HTD	Выключатель подогрева сиденья переднего пассажира, выключатель подогрева сиденья водителя
RR WIPER	Электродвигатель стекло очистителей заднего стекла, много функциональный переключатель (переключатель управления стеклоочистителями)
H/LP RH	Фара правая, приборная панель (включение фар)
IGN 2	Выключатель устройства регулировки угла наклона фар, датчик температуры воздуха в салоне, блок управления электронными системами кузова (BCM), блок управления кондиционером, блок правления люком, левая/ правая фары, блок плавких предохранителей и реле отсека двигателя (реле системы обогрева топливного фильтра (FFHS), реле дневных ходовых огней (DRL), реле вентилятора), блок плавких предохранителей и реле дизельного двигателя (реле нагревателя PTC 2, реле нагревателя PTC 3)
PCU	Предупредительный датчик топливного фильтра, датчик расхода воздуха, блок управления двигателем (ECM) (при наличии механической коробки передач), блок управления трансмиссией (PCM) (при наличии автоматической коробки передач)
STOP LP	Выключатель стоп-сигнала, разъем канала передачи данных (DLC), реле электропривода стеклоподъемников
A/BAG	Модуль датчика не пристегнутого ремня безопасности, электронный блок управления системой SRS
HAZARD	Выключатель аварийной сигнализации, реле аварийной сигнализации
SAFETY P/W	Блок автоматической блокировки электропривода стекло подъемника двери водителя
CLUSTER	Бортовой компьютер, приборная панель (подсветка), блок управления электронными системами кузова (BCM)
TCU	Выключатель повышенной передачи, генератор импульсов “A”, генератор импульсов “B”, датчик скорости автомобиля
IGN1	Генератор (КАППА), блок управления электрической системой рулевого управления с усилителем (EPS), блок контроля давления в шинах
ABS	Переключатель электронной системы стабилизации курсовой устойчивости (ESP), датчик угла поворота рулевого колеса, блок управления анти блокировочной тормозной системой (ABS), блок управления системой ESP, датчик скорости рыскания, блок плавких предохранителей и реле отсека двигателя (многоцелевой контрольный разъем)
IGN COIL	Катушка зажигания (КАППА), катушки зажигания №№ 1 – 4 (ГАММА), конденсатор (ГАММА)
B/UP LP	Переключатель режимов работы трансмиссии (ГАММА), выключатель лампы заднего хода
A/BAG IND	Приборная панель (освещение подушек безопасности)
T/SIG LP	Выключатель аварийной сигнализации
TAIL LP LH	Реле дневных ходовых огней (DRL), лампа освещения номерного знака, левый задний комбинированный фонарь, левая фара
TAIL LP RH	Фара правая, правый задний комбинированный фонарь, освещение
ACC	Электропривод наружных зеркал заднего вида, аудиосистема, бортовой компьютер
C/LIGHT	Прикуриватель
RR FOG LP	Реле задних противотуманных фар
B/A HORN	Реле противоугонной сигнализации
DR LOCK	Реле отпирания двери багажного отделения, реле запирания/ отпирания дверей, реле полной блокировки дверей
FRT FOG LP	Реле передних противотуманных фар
FOLDING	Переключатель управления наружными зеркалами заднего вида с электроприводом
S/ ROOF	Блок управления люком
START	Блок управления двигателем (ECM) (для автомобилей с дизельным двигателем), блок плавких предохранителей и реле отсека двигателя (реле стартера, реле противоугонной сигнализации)

3. Замена предохранителей

Предохранители

Предохранители защищают цепи электрооборудования автомобиля от перегрузок.

В автомобиле имеется 2 (или 3) блока предохранителей, один из которых расположен в салоне сбоку на передней панели со стороны водителя, второй в моторном отделении около аккумуляторной батареи. Если какая-либо лампа, прибор или выключатель не работают, в первую очередь проверьте соответствующий предохранитель. Если предохранитель перегорел, это можно определить визуально.

Проверку предохранителей начинайте с блока, расположенного в салоне автомобиля. При замене предохранителя, убедитесь, что новый предохранитель имеет такую же номинальную нагрузку, как и перегоревший. Если предохранитель перегорает достаточно часто, это свидетельствует о неисправности электрооборудования автомобиля, в этом случае обратитесь на станцию технического обслуживания для диагностики. Предохранители бывают трех типов: планочного, кассетного и плавкие вставки.

Блок предохранителей в салоне

Внимание: — Для замены плавкого предохранителя всегда используйте предохранитель того же номинала. — Установка предохранителя с большим номинальным током может привести к повреждению и возникновению пожара

— Запрещается даже временно устанавливать проволочные перемычки взамен соответствующих предохранителей. Это может привести к повреждению электрической проводки и возникновению пожара.

Внимание: Запрещается использовать отвертку или любой другой металлический предмет для извлечения предохранителей, поскольку это может вызвать короткое замыкание и повредить электрическую систему

Замена предохранителя, установленного на внутренней панели

1. Переведите ключ зажигания и все другие выключатели в положение “Выключено”.

2. Откройте крышку панели предохранителей.

3. Извлеките прямым движением подозреваемый предохранитель. Пользуйтесь приспособлением для извлечения предохранителей, расположенном на панели на стороне переднего пассажира.

4. Проверьте снятый предохранитель; если он перегорел, замените его на новый.

5. Вставьте новый плавкий предохранитель с тем же номинальным током и убедитесь, что он надежно закреплен в зажимах.

Если зажимы ослаблены, обратитесь к авторизованному дилеру компании HYUNDAI.

При отсутствии запасных предохранителей используйте предохранители с тем же номинальным током, установленные в цепях устройств, которые не являются обязательными для работы автомобиля, таких как прикуриватель. Если фары или другие электрические элементы не работают, а плавкие предохранители на панели в салоне автомобиля исправны, проверьте панель плавких предохранителей в отсеке двигателя. Если плавкий предохранитель перегорел, его следует заменить.

Видео про предохранители AES 50A, 70A

Об особенностях использования водозащищенных автоматических предохранителей серии AES 50A, 70A видео ниже.

Современный автоматический предохранитель, получивший развитие из обычной пробки до многофункционального аппарата, соответствует требованиям безопасности при работе электрической цепи

Важно правильно его подбирать под тип подключаемой нагрузки и характеристики проводки. Быстродействие и мощность автоматов достаточно высокие. Если необходимо защищать схемы на полупроводниках, применяются электронные устройства

Наиболее эффективной является защита с несколькими устройствами, включая плавкие предохранители

Если необходимо защищать схемы на полупроводниках, применяются электронные устройства. Наиболее эффективной является защита с несколькими устройствами, включая плавкие предохранители.

Блок в салоне

Он находится в нижней части приборной панели за защитной крышкой.

Обозначение на крышке

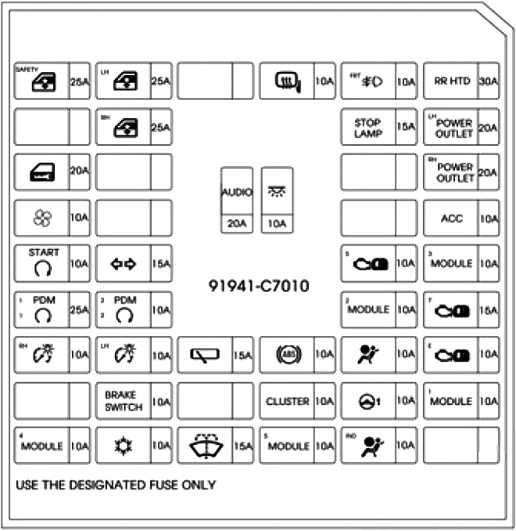

Фото — схема

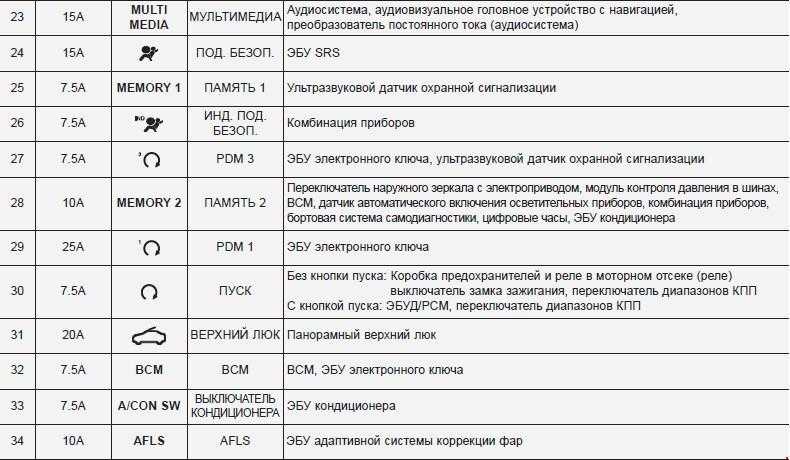

Описание

1	30А Электропривод сиденья водителя — P/SEAT DRV
2	25А Омыватель фар — H/LP WASHER
3	25А Электро стекло подъемники (правая сторона) — P/WDWRH
4	10А Электропривод замка двери задка — T/GATE OPEN
5	25А Электро стекло подъемники (левая сторона) — P/WDWLH
6	20А Центральный замок — DR LOCK
7	20А Запасной — SPARE
8	20А Прикуриватель, задняя электрическая розетка — POWER OUTLET 2
9	20А Электропривод сиденья водителя — P/SEAT ASS
10	15А Стеклоочиститель окна двери задка — RR WIPER
11	7,5А Система автоматического включения фар, блокировка селектора АКП, выключатель аварийной сигнализации — MODULE 3
12	15А Обогрев передних сидений — S/HEATER FRT
13	10А Аудиосистема, часы, система доступа в автомобиль без ключа, блок управления электрооборудованием кузова (ВСМ), электропривод наружных зеркал — ACC
14	7,5А Кондиционер — A/CON
15	7,5А Омыватель фар, датчик дождя, блок управления электрооборудованием кузова (ВСМ), система автоматического затемнения зеркал, электропривод люка в крыше, система доступа в автомобиль без ключа, обогрев передних сидений — IG2
16	10А Обогрев наружных зеркал, кондиционер — HTD MIRR
17	7,5А Освещение салона — INTERIOR LAMP
18	7,5А Система доступа в автомобиль без ключа, кнопка пуска и остановки двигателя — PDM2
19	7,5А Противоугонная сигнализация — B/HORN
20	20А Электропривод люка в крыше — SUNROOF
21	10А Электропривод стояночного тормоза, электро корректор света фар, кондиционер, система помощи при парковке, фары, индикатор положения рычага селектора АКП, подсветка выключателей панели приборов, обогрев передних сидений — MODULE 2
22	15А Обогрев рулевого колеса — HTDSTRG
23	20А Блок предохранителей и реле в моторном отсеке — IG1
24	25А Стеклоочиститель ветрового окна, датчик дождя — WIPER
25	7,5А Иммобилизатор — MEMORY 2
26	7,5А Электропривод наружных зеркал, центральный замок, комбинация приборов, кондиционер, система контроля давления в шинах, система помощи при парковке, подсветка замка зажигания, блок управления электро оборудованием кузова (ВСМ) — MEMORY 1
27	10А Система доступа в автомобиль без ключа, стоп-сигналы BRAKE SWITCH
28	7,5А Комбинация приборов, часы — CLUSTER
29	7,5А Электро усилитель рулевого управления — POWER STEERING
30	7,5А Резерв — SPARE
31	7,5А Стартер, выключатель зажигания, датчик положения селектора АКП, блок управления АКП — START
32	15А Аудиосистема, часы — MULTI MEDIA
33	10А Резерв — SPARE
34	25А Система доступа в автомобиль без ключа — PDM 1
35	15А Передняя электрическая розетка — P/OUTLET 1
36	7,5А Комбинация приборов — A/BAG IND
37	10А Блок управления электрооборудованием кузова (ВСМ), система контроля давления в шинах, селектор АКП, аудиосистема, система автоматического управления светом фар, система предупреждения о выходе за пределы полосы движения — MODULE 1
38	15А Система пассивной безопасности SRS — A/BAG

За прикуриватель отвечает предохранитель 8 на 20А.

Основной блок

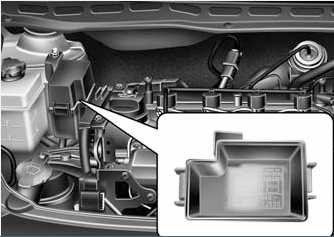

Главный блок предохранителей и реле находится в левой части подкапотного пространства.

Пример расположения

Схема с крышки блока

Фото — схема

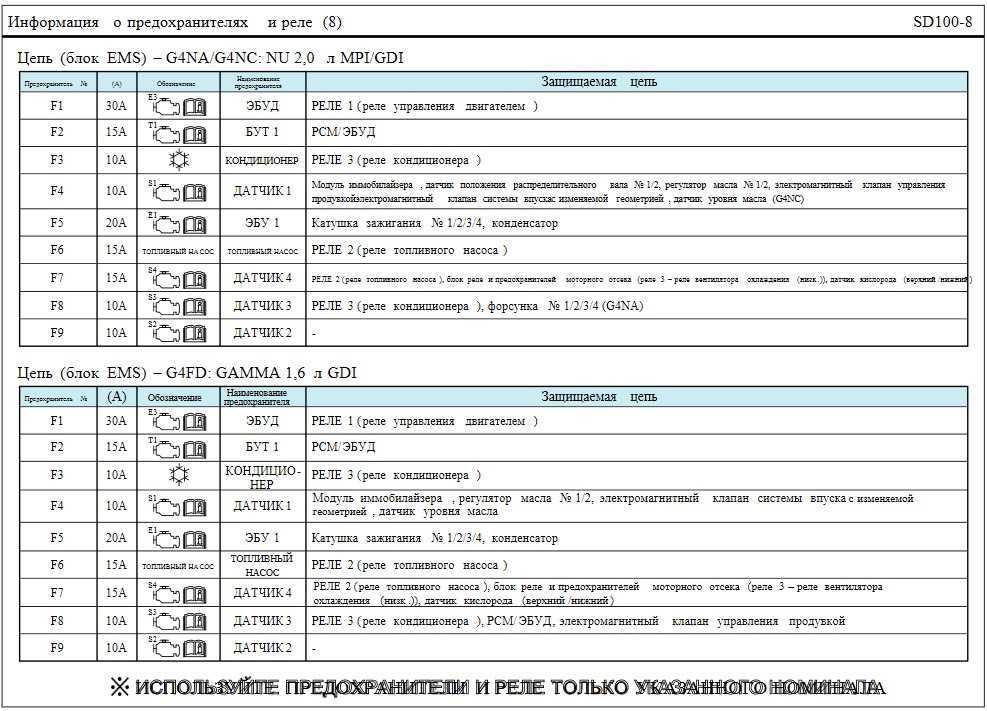

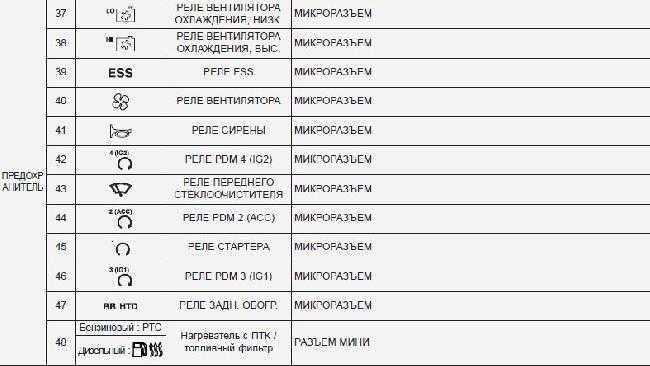

Обозначение предохранителей

1	25А Резерв — SPARE
2	7,5А Резерв — SPARE
3	10А Свет заднего хода — B/UPLP
4	15А Электронный блок управления двигателем, иммобилизатор, система доступа в автомобиль без ключа — ECU4
5	10А Анти блокировочная система тормозов ABS, система повышения курсовой устойчивости ESC — ABS3
6	15A Электронный блок управления АКП, стоп-сигналы — TCU2
7	10А Резерв — SPARE
8	15А Резерв — SPARE
9	20А Резерв — SPARE
10	15A Топливный насос — F/PUMP
11	15A Электронный блок управления двигателем — ECU3
12	15A Звуковые сигналы — HORN
13	10A Топливный насос — INJECTOR
14	10A Электронный блок управления двигателем — ECU2
15	20A Катушки зажигания — IGN COIL
16	10A Стартер, система изменения фаз газораспределения — ECU9
17	20A Электронный блок управления двигателем — ECU1
18	10A Датчики кислорода, система изменения длины каналов впускной трубы, клапан продувки адсорбера — ECU8
19	15F Обогрев ветрового стекла — DEICER
20	15A Стоп-сигналы, система помощи при трогании на подъеме — STOP LAMP
21	20A Электронный блок управления двигателем — TCU1
22	40A Электронный блок управления АКП — DCT1
23	40A Предохранители №10-18 — EMS
24	50А Блок предохранителей в салоне — B+3
25	50А Электро вентилятор отопителя — BLOWER
26	10А Кондиционер — A/CON
27	10А Датчик дождя — WIPER FRT
28	40А Обогрев заднего стекла — RRHTD
29	40А Выключатель зажигания, блок предохранителей в салоне — IG1
30	40А Электронный блок управления АКП — DCT2
31	30А Электропривод стояночного тормоза — EPB1
32	30А Электропривод стояночного тормоза — EPB1
33	40А Электро вентилятор радиатора системы охлаждения — C/FAN

Электромагнитные реле

за исправность ламп отвечает К1;
за включение очистителя переднего стекла – К2;
за поворотные указатели и аварийную сигнализацию – К3;
за срабатывание ближнего света фар – К4;
за включение дальнего – К5;
за отогрев заднего стекла – К7;
за противотуманные фонари, расположенные сзади – К8.

В блоке присутствует реле К6, которое является дополнительным. Перед тем как установить новый элемент в систему, проверьте проводку на наличие замыканий, иначе может выйти из строя пробор, который защищается плавким элементом или сам предохранитель. Описанный блок является основным, но единственным в электроцепи ВАЗ-2112.

Блоки под капотом

Основной блок

Расположен в левой части моторного отсека, рядом с аккумулятором.

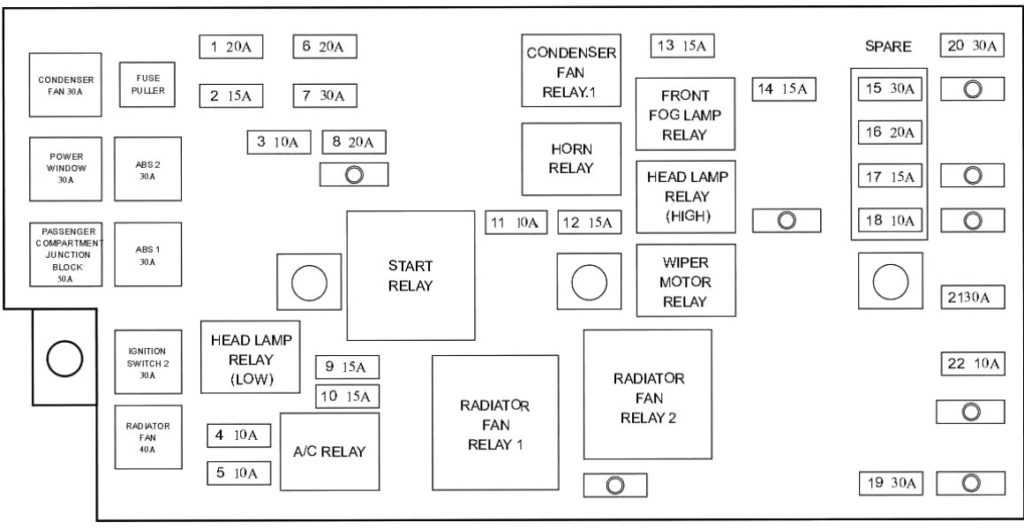

Вариант 1

Схема Варианта 2

Назначение

ВАТТ 2	Распределительная коробка приборной панели (реле электропривода стекло подъемников, плавкие предохранители (SAFETY P/W – 15 A, HAZARD – 15 А))
ВАТТ 1	Распределительная коробка приборной панели (реле задних фонарей, плавкие предохранители (S/ROOF – 20 A, FOLDING – 10 A, DR LOCK – 20 A, STOP LP – 15 А, В/A HORN – 15 A, RR FOG LP – 10 A, FRT FOG LP – 10 А, разъем питания (ROOM – 10 A, AUDIO – 20 A))
C/FAN	Реле высоких оборотов охлаждающего вентилятора, реле низких оборотов охлаждающего вентилятора
MAIN	Генератор, плавкие предохранители (ABS 1 – 40 A. ABS 2 – 40 A, RR HTD – 40 A, BLOWER – 40 A, MDPS – 80 A, A/CON 1 – 10 А)
ABS2	Многоцелевой контрольный разъем, блок управления анти блокировочной тормозной системой (ABS), блок управления электронной системой стабилизации курсовой устойчивости (ESP)
ABS 1	Многоцелевой контрольный разъем, блок управления анти блокировочной тормозной системой (ABS), блок управления электронной системой стабилизации курсовой устойчивости (ESP)
RR HTD	Реле заднего обогрева
BLOWER	Реле вентилятора
MDPS	Блок управления электронной системой стабилизации курсовой устойчивости (ESP)
IGN 2	Зажигания
ECU A	Блок управления двигателем (ЕСМ) (при наличии механической коробки передач), блок управления трансмиссией (РСМ) (при наличии автоматической коробки передач), реле управления двигателем (главное реле)
F/PUMP	Реле топливного насоса
IGN 1	Замок зажигания
HORN	Реле звукового сигнала
SNSR 1	Датчик положения распределительного вала, электромагнитный клапан управления продувкой накопителя топливных паров, кислородный датчик (вверх, вниз по потоку), блок управления иммобилайзером, реле низких оборотов охлаждающего вентилятора, реле высоких оборотов охлаждающего вентилятора
ECU В	Блок управления двигателем (ЕСМ) (при наличии механической коробки передач), блок управления трансмиссией (РСМ) (при наличии автоматической коробки передач)
DRL	Заземление (блока управления электронными системами кузова (ВСМ))
ECU 1	Блок управления двигателем (ЕСМ) (при наличии механической коробки передач), блок управления трансмиссией (РСМ) (при наличии автоматической коробки передач)
INJ	Форсунки 1-4, привод управления оборотами холостого хода, реле кондиционера, клапан управления расходом масла (ГАММА)
A/CON2	Блок управления кондиционером
A/CON 1	Реле кондиционера
