Основной монтажный блок — № 2
Для автомобилей Ауди 100 С4 выпускавшихся до 1994 года
p, blockquote 10,0,0,0,0 —>
p, blockquote 11,0,0,0,0 —>
| № | А | Функция |
| 1 | 15 | Лампы задних противотуманных фонарей |
| 2 | 15 | Система аварийной световой сигнализации |
| 3 | 25 | Звуковой сигнал, стоп-сигнал |
| 4 | 15 | Часы, прикуриватель, климат-контроль, лампы освещения салона и багажника, круиз-контроль, магнитола |
| 5 | — | Не используется |
| 6 | 5 | Лампы правых заднего габаритного фонаря, стояночного фонаря и бокового габаритного фонаря |
| 7 | 5 | Лампы левых заднего габаритного фонаря, стояночного фонаря и бокового габаритного фонаря |
| 8 | 10 | Лампа дальнего света правой фары, лампа индикации включения дальнего света фар |
| 9 | Лампа дальнего света левой фары | |
| 10 | 10 | Лампа ближнего света правой фары |
| 11 | 10 | Лампа ближнего света левой фары |
| 12 | 15 | Система блокировки дифференциала, лампы фонарей заднего хода, круиз-контроль, система отопления салона |
| 13 | 15 | Топливный насос |
| 14 | 5 | Лампы освещения номерного знака, комбинации приборов, пепельницы, панели климат-контроля, моторного отсека и вещевого ящика |
| 15 | 25 | Электродвигатель стеклоочистителя, лампы указателей поворотов, кондиционер, обогреваемые сопла омывателя ветрового стекла, датчик температуры вентилятора охлаждения двигателя |
| 16 | 30 | Обогреватель заднего стекла, обогреватель зеркал заднего вида |
| 17 | 30 | Система климат-контроля (вентилятор) |
| 18 | 15 | Задний стеклоочиститель |
| 19 | 10 | Система центральной блокировки дверей, противоугонная система, обогреватель замка двери |
| 20 | 30 | Обогреватель сидений |
| 21 | 10 | Блок диагностики |
| 22 | — | Не используется |
| 23 | 5 | Лампа освещения номерного знака |
| 24 | — | Не используется |
| 25 | 30 | Электродвигатели регулировки положения сиденья водителя, блок памяти положения сиденья водителя |
| 26 | 5 | Комбинация приборов, электропривод зеркал заднего вида, система автоматической проверки, блок круиз-контроля (если устанавливается) |
| 27 | 10 | Блок управления зажиганием |
| 28 | 15 | Блок управления впрыском топлива |
| 29 | 10 | Обогреваемый датчик кислорода |
| 30 | — | Не используется |
| 31 | — | Резервные предохранители |
| Реле | ||
| 1 | Не используется | |
| 2 | Реле включения 2-й скорости вентилятора | |
| 3 | Реле включения 1-й скорости вентилятора | |
| 4 | Не используется | |
| 5 | Разгрузочное реле | |
| 6 | Не используется | |
| 7 | Реле звукового сигнала | |
| 8 | Реле управления автоматической коробкой передач и противоугонной системой | |
| 9 | Не используется | |
| 10 | Реле топливного насоса | |
| 11 | Не используется |
Для автомобилей А6 С4 выпускавшихся с 1994 до 1997 год
Предохранители находится с левой стороны панели приборов, под крышкой которая выделяется на общем фоне.
p, blockquote 12,1,0,0,0 —>
p, blockquote 13,0,0,0,0 —>
p, blockquote 14,0,0,0,0 —>
1. 10А — Правая фара дальнего света и сигнальная лампа дальнего света 2. 10А — Левая фара дальнего света 3. 10А — Правая фара ближнего света 4. 10А — Левая фара ближнего света 5. 5А — Правый габаритный огонь 6. 5А — Левый габаритный огонь 7. 10А — Лампы освещения номерного знака, бардачка, двигательного отсека, панели регулировки температуры, пепельницы и приборного щитка 8. 15А — Часы, лампы для чтения карт, лампа освещения багажника, зажигалка, лампы освещения салона, лампы на козырьке, бортовой компьютер, регуляторы зеркал заднего вида, программируемые регуляторы сидений 9. 10А — Огни стоп-сигнала 10. 15А — Сигнальная лампа аварийной сигнализации 11. 30А — Вентилятор печки, кондиционер 12. 30А — Обогреватели заднего стекла и зеркал заднего вида 13. 25А — Стеклоочистители, указатели поворотов, вентилятор охлаждения, обогреватели разбрызгивателей, датчик температуры масла коробки передач 14. 15А — Фонари заднего хода, стекло омыватели, круиз-контроль, блокировка дифференциала, многофункциональный датчик, датчик спидометра, водяной фильтр, автоматическая коробка передач 15. 5А — Приборный щиток, зеркала заднего вида, бортовой компьютер 16. 15А — Противотуманные фонари 17. 20А — Топливный насос, прогревочный клапан 18. 15А — Стеклоочиститель заднего стекла 19. 25А — Система диагностики, звуковой сигнал, реле вентилятора 20. 5А — Система круиз-контроля, автоматическая коробка передач 21. 15А — АБС
p, blockquote 15,0,0,0,0 —>
Замена предохранителей на Ауди 80 Б3
Подготовительный этап:
- Набор новых модулей,
- Пинцет для извлечения предохранителей,
- Отвертка, трещотка, головка на «10» для отвинчивания платы с модулями.
Последовательность действий:
- Помещаем машину на ровную площадку, блокируем задний ряд колес противооткатными башмаками, активируем стояночный тормоз с целью предотвращения произвольного отката,
- Открываем капот, отсоединяем клеммы от аккумулятора, отщелкиваем пластиковую крышку, под которой расположена плата с предохранителями,
- На тыльной стороне крышки нанесена маркировка, распиновка по каждому из модулей. Отыскиваем по порядковому индексу, извлекаем пластмассовым пинцетом,
- На штатное место вставляем новый модуль, закрываем крышку.
Чтобы демонтировать монтажный блок в сборе необходимо открутить два болта, отсоединить колодки с проводами, после чего извлечь плату целиком. Проводим профилактику, устанавливаем назад на штатное место.
Так как на автомобиле Ауди 80 Б3 предустановлены модули цилиндрического типа, отличить исправный от неисправного не сложно. В первом случае плавильный элемент будет целым, не поврежденным.
Сверху монтажной платы предустановлены реле – коммутаторы. Для их замены необходимо с тыльной стороны отсоединить колодку с проводами.
Автовладельцы Ауди 80 Б3 практикуют переоборудование штатного монтажного блока новым с предустановленными предохранителями ножевого типа.
Процесс достаточно сложный, самостоятельно переоснастить систему электрического питания сложно. Потребуется наличие специального оборудования, проводов, клемм, контактов.
Рекомендации по техническому обслуживанию предохранителей
- После езды по лужам, под дождем проверьте монтажный блок на наличие влаги. Просушите, продуйте потоком сжатого воздуха по мере необходимости. Не допускайте скопление конденсата в пластиковом корпусе,
- Покупайте запасные части, расходные материалы в сертифицированных точках продажи, официальных представительствах, дилерских центрах,
- Не устанавливайте модули защиты с повышенным или пониженным силы тока. Это приведет к снижению функциональности оборудования, механизмов, агрегатов,
- Целостность предохранителей проверяйте специальным оборудованием — мультиметром. При необходимости обращайтесь за помощью к специалистам СТО.
Средний ресурс эксплуатации предохранителей, реле – коммутаторов на Ауди 80 (В3) 45 – 50 тыс. км.
Дополнительный блок предохранителей
Чтобы получить доступ к дополнительному блоку, расположенному в салоне автомобиля, необходимо открутить четыре шурупа, крепящие крышку, находящуюся под рулём.
Комплектация дополнительного блока зависит от модификации авто, и часто не все элементы схемы могут быть задействованы.
В дополнительном блоке установлены автоматические предохранители, отключающиеся при коротком замыкании в сети — после того, как неисправность будет устранена, они автоматически включатся.
В салонном блоке находятся следующие компоненты электрической схемы автомобиля:
- общий предохранитель;
- блок управления климат-контролем или кондиционером;
- блок управления АКПП и системой АБС;
- блок управления электродвигатели стёкол и люка;
- электронный блок управления двигателем;
- управление подогревом водительского и пассажирских сидений (отдельные блоки для каждого сиденья);
- управление сидений с электроприводом;
- система управления головным светом;
- внутрисалонное освещение;
- управление ремнями и подушками безопасности;
- система оповещения о давлении масла, закрытых дверях и пр.
Также в монтажной схеме присутствуют неиспользуемые элементы (резерв), к которым можно подключать дополнительное оборудование: усилитель для акустической системы, охранную сигнализацию, электрический замок багажника и прочие дополнительные устройства и электрооборудование.
Доверять установку новых устройств или ремонт электропроводки в автомобиле ауди 80 следует доверять только профессионалам — в противном случае существует высокий риск возгорания проводки.
Если вдруг в автомобиле перегорели предохранители, сперва следует устранить причину неисправности, в противном случае они будут продолжать гореть.
Вам будут полезны несколько видео
Новое поколение автомобилей Audi 80 b3 было представлено в середине 1986 года. Выпускались в 1987, 1988, 1989, 1990 и 1991 годах. Продавались по всему миру под марками Audi 80 или Audi 90 (обозначала автомобили более высокой комплектации). Наиболее распространённое на территории СНГ прозвище — «Бочка». В нашем материале вы сможете найти подробное описание реле и предохранителей на Ауди 80 90 б3 и места их расположения.
- Бортовой компьютер/ блок автоматической диагностики систем автомобиля;
- Электронный блок управления впрыском топлива или Электронный блок управления системы Motronic;
- Электронный блок управления кондиционером;
- Датчик положения (высоты) автомобиля над уровнем моря;
- Электронный блок управления зажиганием;
- Зуммер выключения автоматического режима работы коробки передач;
- Панель управления кондиционером;
- Реле питания электропривода сидений.
- Электронный блок управления электроприводом сидений;
- Дополнительный монтажный блок;
- Блок активации подушки безопасности;
- Подушка безопасности;
- Электронный блок управления автоматической коробки передач;
- Прерыватель аварийной световой сигнализации (указателей поворота);
- Контактные разъемы системы диагностики;
- Контактный разъем противотуманных фар.
Основной блок с предохранителями в салоне
Расположен с торца панели управления, за защитной крышкой. Как правило, на внутренней стороне крышки есть схема с описанием элементов блока.
Схема блока для автомобилей серии N8 (1998 — 2005 г.в.)
Описание
1. обогреваемые инжекторы стеклоомывателей, обогреватели боковых зеркал 2. поворотные сигналы 3. освещение бардачка, климат контроль, реле противотуманных фар, лампы парковки 4. освещение номерного знака 5. обогрев сидений, bulb monitor (хз), какое то там соединение для круиз контроля, переключатели и моторы боковых зеркал, климат контроль 6. система центрального запирания 7. лампы заднего хода 8. телефон 9. АБС тормоза 10. ГРМ двигателя 11. панель управления 12. бортовой компьютер, телефон 13. лампы тормозов 14. система центрального запирания 15. панель управления 16. магнитное сцепление, электрический водяной насос 17. лампы дневного света (для Канады только) 18. дальний свет правый 19. дальний свет левый 20. ближний свет правый автоматический регулятор фар 21. ближний свет левый автоматический регулятор фар 22. лампы габаритных огней (перед и зад) правые 23. лампы габаритных огней (перед и зад) левые 24. щетки и омыватели стекол 25. нагнетатель горячего воздуха (климат контроль) 26. обогрев заднего стекла 27. не используется 28. топливный насос 29. ГРМ двигателя 30. не используется 31. сцепление Haldex (кваттро только) 32. инжектора топлива в двигатель 33. реле омывателя фар 34. ГРМ двигателя 35. не используется 36. лампы противотуманных фар 37. S-контакт (радио) 38. система центрального запирания 39. Система аварийной остановки 40. Сигнал 41. предохранитель прикуривателя ауди тт 42. Радио, противоугонный сенсор салона 43. ГРМ двигателя 44. обогрев сидений
Рассмотрены автомобили Ауди А4 и Ауди А4 авант 1994, 1995, 1996, 1997, 1998, 1999, 2000, 2001 годов выпуска. Сначала была доступна только версия седан, универсал (Avant) появилась годом позже. Автомобиль базируется на той же платформе, что и Volkswagen Passat пятого поколения.
Расположение предохранителей audi a4 в зависимости от года выпуска может отличаться. Реле находятся на плате центрального распределительного устройства под щитком приборов позади левого кожуха ниши для ног.
Блок в салоне
Основной блок с предохранителями и реле находится под панелью приборов, со стороны водителя, за ящиком для мелочей.
Основной блок

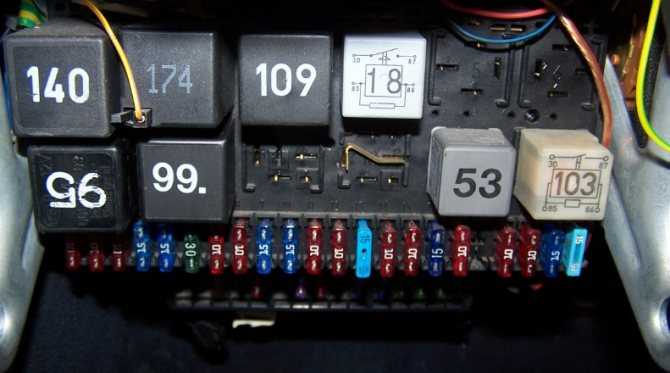

Фото пример
Схема
Назначение реле
- (105) Реле электродвигателя вентилятора отопителя — задний (вентиляция)
- (174) Реле очистителя/омывателя заднего стекла
- (30/109) Реле системы управления двигателем
- (18) Реле 1 вспомогательных цепей зажигания
- Резерв
- (22/21) Реле аварийной вентиляции (с повторителя ми указателей поворота на крыше)
- (95) Реле насоса омывателя фар
- (99) Реле прерывистого режима работы очистителя /омывателя лобового стекла
- (36) Зуммер предупреждения о не выключенных фарах
- (53) Реле противотуманных фар
- (53) Реле звукового сигнала
- (167) Реле топливного насоса
Расшифровка предохранителей
| 1 | 10А Левая фара — ближний свет, корректор фар |
| 2 | 10А Правая фара — ближний свет, корректор фар |
| 3 | 10А Лампы подсветки номерного знака |
| 4 | 15А Очиститель /омыватель заднего стекла, реле 2 вспомогательных цепей зажигания, дополнительное оборудование |
| 5 | 15А/20А Очиститель/ омыватель лобового стекла, обогреватели форсунок омывателя лобового стекла (05/01) |
| 6 | 30А Система кондиционирования, электродвигатель вентилятора отопителя |
| 7 | 10А Лампы переднего правого габарита /заднего правого габарита |
| 8 | 10А Лампы переднего левого габарита /заднего левого габарита |
| 9 | 20А Обогрев заднего стекла, обогрев наружного зеркала |
| 10 | 15А Противотуманные фары, противотуманные фонари |
| 11 | 10А левая фара-дальний свет |
| 12 | 10А Правая фара-дальний свет |
| 13 | 10А Звуковой сигнал |
| 14 | 10А Система ABS (c ESP), система управления АКПП, дополнительное оборудование, центральный замок, система поддержания скорости, электропривод стеклоподъемников, электропривод зеркал заднего вида на дверях фонарь(и) заднего хода |
| 15 | 10А Система управления двигателем, обогреватель системы вентиляции картера, система поддержания скорости, датчик скорости автомобиля |
| 16 | 15А Индикатор ABS, лампа подсветки вещевого ящика, указатели поворота, иммобилайзер, комбинация приборов |
| 17 | 10А Дополнительный отопитель |
| 18 | 20А Система управления двигателем, топливный насос |
| 19 | 10А Блок управления электродвигателем вентилятора системы охлаждения, электродвигатель насоса охлаждающей жидкости |
| 20 | 10А Стоп-сигналы |
| 21 | 15А Аудиосистема, диагностический разъем (DLC), лампы освещения салона, навигационная система |
| 22 | 10А Предохранитель прикуривателя, магнитола |
Дополнительный блок предохранителей
Он находится под основным блоком.
Обозначение
| 1 | 15А Разъем питания дополнительного оборудования |
| 2 | 15А Разъем электрооборудования прицепа |
| 3 | 10А Опознавательный плафон на крыше |
| 4 | 20А Дополнительный отопитель (АС V/AH Y/A J T/AU F) |
| 5 | 10А Антиблокировочная система тормозов(ABS) |
| 6 | ЗА Телефон |
| 7 | 15А Такси |
| 8 | 10А Вентилятор на крыше |
| 9 | 15А Аудиосистема, комбинация приборов |
| 10 | 15А Центральный замок |
| 11 | 15А Подогреватель сидений |
| 12 | 30А Обогреватель зеркал заднего вида на дверях, обогреватель заднего стекла |
| 13 | ЗА Телефон (ACV/AH Y/AJT/AU F) |
| 14 | 30А Система кондиционирования — ручное автоматическое управление температурой |
| 15 | 20А Дополнительный отопитель |
Расположение предохранителей Audi TT 2008-2014
Предохранители прикуривателя (розетки) в Audi TT Это предохранители № 30 и № 38 (с 2010 г.) в блоке предохранителей панели приборов.
Оглавление
Блок предохранителей в салоне

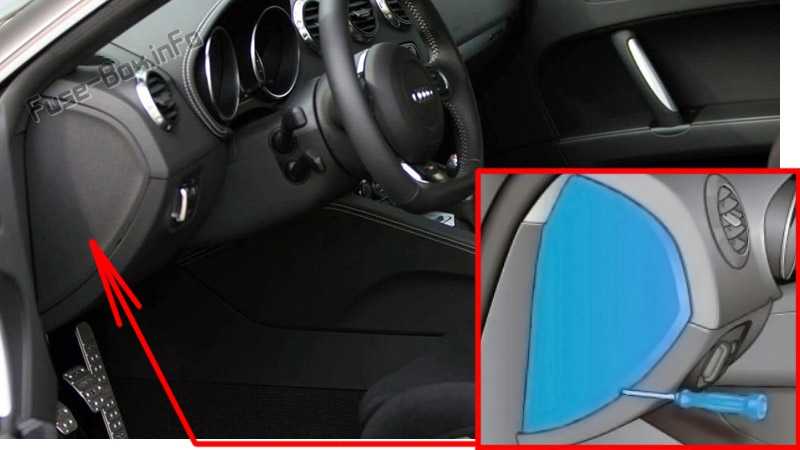

Блок предохранителей расположен в передней левой части кабины.
Схема блока предохранителей
Назначение предохранителей на левой стороне приборной панели
| № | Описание | Amps |
|---|---|---|
| 1 | Реле двигателя, блок управления топливным баком, индикатор отключения подушки безопасности, выключатель освещения (подсветка выключателя), диагностический разъем | 10 |
| 2 | ABS, ASR, ESP/ESC, выключатель стоп-сигнала | 5 |
| 3 | Фара AFS (левая) | 5 |
| 4 | Датчик уровня масла (увеличенный интервал технического обслуживания) (WIV), система контроля давления в шинах, переключатель электронной программы стабилизации (ESP / ESC), фары AFS (блок управления), система кондиционирования (датчик давления), выключатель резервного света | 5 |
| 5 | Автоматический корректор фар, фара AFS (правая)/ручной корректор фар, галогенные фары | 5/10 |
| 6 | Блок управления передачей данных CAN (шлюз), электромеханическое рулевое управление, заслонка переключения АКПП | 5 |
| 7 | Акустическая система помощи при парковке, внутреннее зеркало заднего вида с автоматическим затемнением, устройство открывания гаражных ворот, обогреваемые форсунки омывателя ветрового стекла, насос омывателя, реле ветровой защиты (Roadster) | 5 |
| 8 | муфта халдекс | 5/10 |
| 9 | Блок управления Audi Magnetic Ride | 5 |
| 10 | Блок управления подушками безопасности | 5 |
| 11 | Датчик массового расхода воздуха, подогрев картера | 5/10 |
| 12 | Блок управления дверью (центральный замок водителя/пассажира) | 10 |
| 13 | Диагностический разъем | 10 |
| 14 | Датчик дождя, автоматическая коробка передач | 5 |
| 15 | Свет на крыше (внутреннее освещение) | 5 |
| 16 | Система кондиционирования (блок управления) | 10 |
| 17 | Система контроля давления в шинах (блок управления) | 5 |
| 18 | Не используется | — |
| 19 | Не используется | — |
| 20 | Не используется | — |
| 21 | Форсунки (бензиновый двигатель) | 10 |
| 22 | Ветровой дефлектор (Родстер) | 30 |
| 23 | Horn | 20 |
| 24 | Трансмиссия (блок управления) | 15 |
| 25 | Обогрев заднего стекла Купе/обогрев заднего стекла Родстер | 30/20 |
| 26 | Стеклоподъемник со стороны водителя | 30 |
| 27 | Стеклоподъемник со стороны пассажира | 30 |
| 28 | Не используется | — |
| 29 | Насос омывателя | 15 |
| 30 | Зажигалка | 20 |
| 31 | Стартер | 40 |
| 32 | Модуль рулевой колонки | 5 |
| 33 | Приборный щиток | 5 |
| 34 | Радионавигационная система, радио | 15/20 |
| 35 | Аудиоусилитель | 30 |
| 36 | Двигатель (блок управления) | 10 |
| 37 | CAN (шлюз) | 5 |
| 38 | 2008-2009: Не используется; 2010-2014: Прикуриватель | 20 |
| 39 | Не используется | — |
| 40 | Не используется | — |
| 41 | Не используется | — |
| 42 | Не используется | — |
| 43 | Не используется | — |
| 44 | Не используется | — |
| 45 | Не используется | — |
| 46 | Не используется | — |
| 47 | Тюнер SDARS, пакет сотового телефона, ТВ-тюнер | 5 |
| 48 | Интерфейс VDA | 5 |
| 49 | Не используется | — |

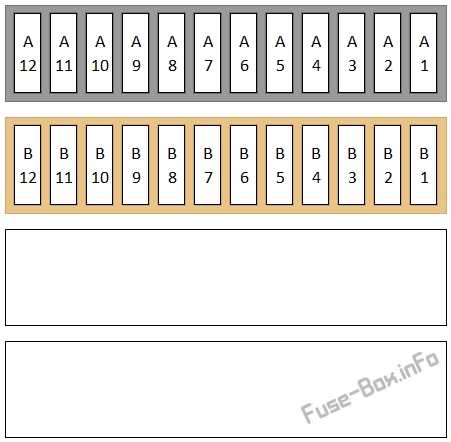

Схема блока предохранителей

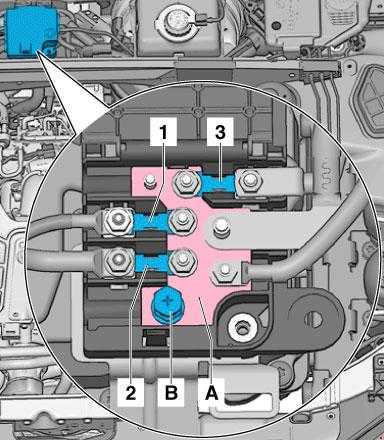

Назначение подкапотных предохранителей
| № | Описание | Amps |
|---|---|---|
| Держатель предохранителя А (черный) | ||
| A1 | Не используется | — |
| A2 | Не используется | — |
| A3 | Не используется | — |
| A4 | Не используется | — |
| A5 | Противоугонная система (датчик), противоугонная система (гудок) | 5 |
| A6 | Система омывателя фар | 30 |
| A7 | Электрические топливные насосы (подача) / Клапан регулировки объема / Interrelais (5-цил.) | 15/10 |
| A8 | Дворники | 30 |
| A9 | Подогрев сидений (водителя и пассажира) | 25 |
| A10 | Поясничная поддержка (водитель и пассажир) | 10 |
| A11 | Не используется | |
| A12 | Вентилятор | 40 |
| Держатель предохранителя B (коричневый) | ||
| B1 | Топливный насос (6-цилиндровый) | 15 |
| B2 | Датчики O2 (6-цил.) / Электрический топливный насос (5-цил.) | 10/30 |
| B3 | Датчик массового расхода воздуха (6-цилиндровый) | 5 |
| B4 | Датчики O2 (6-цилиндровый) | 10 |
| B5 | Обмотка реле Клапан регулировки объема реле (4-цилиндровый) / датчики O2 (5-цил.) | 5/10 |
| B6 | Клапан насоса вторичного воздуха (6-цилиндровый), датчики O2 (4-цил., 5-цил.) | 10 |
| B7 | Позиционирующие клапаны предварительно подключены к жгуту проводов двигателя | 10 |
| B8 | Катушки зажигания (4-цил., 5-цил.)/катушки зажигания (6-цил.) | 20/30 |
| B9 | Двигатель (блок управления) | 25 |
| B10 | Водяной насос с задержкой выключения | 10 |
| B11 | Подача (педаль сцепления, педаль тормоза) | 5 |
| B12 | Фильтр с активированным углем/клапан регулировки давления наддува (4-цилиндровый) | 10 |
Блок предохранителей №3 Ауди A6 C7
Блок предохранителей №3 Ауди A6 C7 располагается под защитной крышкой панели приборов со стороны переднего пассажира. Доступ к блоку предохранителей осуществляется таким же способом как и к блоку предохранителей №1. Блок предохранителей №3 имеет два держателя черного(A) и коричневого цветов(B).
Блок предохранителей №3
| № | Защищаемая цепь | Ток в А |
|---|---|---|
| Держатель предохранителей А (черного цвета) | ||
| 1 | Индикация на ветровом стекле | 5A |
| 2 | Дисплей MMI спереди | 5A |
| 3 | Устройство смены компакт–/DVD дисков | 5А |
| 4 | Передняя центральная консоль MMI | 7,5А |
| 5 | Устройство считывания чип-карт | 5А |
| 6 | Приборная панель | 5А |
| 7 | Коммутационный модуль сошки рулевого управления | 5А |
| 8 | Регулятор угла наклона фар/поворотный свет | 5/7,5А |
| 9 | Клемма 15 на коммутационной панели | 30А |
| 10 | Фара слева(фара с поворотным светом) | 7,5А |
| 11 | Дополнительный отопитель | 5А |
| 12 | Отсутствует | |
| Держатель предохранителей B (коричневого цвета) | ||
| 1 | Кондиционер | 10А |
| 2 | Вентилятор кондиционера | 40А |
| 3 | Диагностический интерфейс | 10А |
| 4 | Электрический замок зажигания | 5А |
| 5 | Электрическая регулировка рулевой колонки | 5А |
| 6 | Коммутационный модуль сошки рулевого управления | 10А |
| 7 | Электрическая регулировка рулевой колонки | 25А |
| 8 | Блок управления 1 (бортовая сеть) | 5A |
| 9 | Отсутствует | |
| 10 | Отсутствует | |
| 11 | Отсутствует | |
| 12 | Отсутствует |
Читайте: Автомобильный аккумулятор
