Бензиновые двигатели
К BMW 1 Series прилагалась огромная линейка силовых агрегатов. Базовым стал бензиновый четырехцилиндровый двигатель рабочим объемом 1,6 л мощностью 116 л.с. (116i / N45) с распределенным впрыском топлива. Он получил наиболее широкое распространение.
К сожалению, часть владельцев осталась не слишком довольна мотором. Например, после холодного запуска схватывали только два или три цилиндра. Производитель пытался решить проблему, совершенствуя программу управления двигателем, но безуспешно.
Иногда сдавался натяжитель цепи, которая тут же проскакивала на несколько звеньев. Проблема решалась в ходе сервисных акций – устанавливали модернизированный натяжитель с большим ходом штока.
Еще один недостаток – сравнительно высокий расход топлива, который обычно составляет 10 литров на 100 км.
В 2007 году появился новый 116i с 122-сильным N43 под капотом. Он получил ряд технологий, направленных на снижение расхода топлива. Двигателю тоже свойственны проблемы с приводом ГРМ – растягивается цепь. Добавляет неприятностей и непосредственный впрыск топлива. Плохой бензин приканчивает форсунки к 80-100 тыс. км. Кроме того, может выйти из строя ТНВД.
Порой приходится сталкиваться даже с задирами на стенках цилиндров. В таком случае ремонт не целесообразен. Необходима замена двигателя: 100-140 тыс. рублей плюс 20-40 тыс. рублей за работу.
Другой распространенный агрегат – 2-литровый 4-цилиндровый N46 (118i и 120i). Он также не избежал определенных неудач. Например, преждевременно умирает натяжитель цепи ГРМ. Кроме того, здесь используется система Valvetronic (первого поколения), благодаря чему двигатель быстрее реагирует на педаль газа и является более экономичным. Система порой сбоит из-за отгнивания клеммы плюсового провода под днищем либо из-за отказа серводвигателя.
Еще один характерный недуг N46 – увеличение расхода масла после 100 000 км. Для его устранения необходимо заменить маслосъемные колпачки – от 10 000 рублей (с работой).
Но самый коварный недостаток N46 – ослабление болта натяжителя цепи ГРМ. Из-под натяжителя начинает гнать масло. Подсказать о проблеме может загоревшаяся «масленка». Если во время не заглушить двигатель, то капитального ремонта не избежать (от 100 000 рублей). В 2016 году натяжитель модернизировали.
В двигателях серии N45 и N46 используется система изменения фаз газораспределения Vanos. Она зачастую виновна в появлении вибраций на холостом ходу. Как правило, достаточно почистить сеточки электромагнитных клапанов системы. Самы Ваносы (от 12 000 рублей) выходят из строя довольно редко.
Наиболее предпочтительны шестицилиндровые трехлитровые бензиновые двигатели серии N52. Они характеризуются как самые надежные. 6-цилиндровый мотор невероятно сильный. В сочетании с задним приводом он способен молниеносно ускорить не только сам автомобиль, но и сердцебиение любого водителя. Особенно завораживают линейно нарастающая тяга и звук мотора. И даже расход топлива не слишком велик. 12-13 л/100 км – вполне приемлемый результат, а в погоне за экономичностью легко уложиться в «десятку». К сожалению, BMW 130i на рынке не слишком много, и стоят они дорого, так как укомплектованы очень хорошо.
Схема расположения блока предохранителей на ВАЗ 2108, 2109, 21099
Поговорим о расположении всей электрики в схемах на ВАЗ 2108, 2109, 21099. Из статьи вы узнаете где находятся предохранители и реле, а также за что отвечает каждый из них. Кроме этого, мы приведем примеры устранения неисправностей электрики и замены предохранителей своими руками.
Надо сказать, что электрика в переднеприводных ВАЗах 2108, 2109, 21099 проста и неприхотлива. Запчасти, комплектующие и сами предохранители стоят копейки, поэтому не стоит переживать если они выйдут из строя. Купить предохранители на модели «зубил» ВАЗа не составляет труда, они есть везде, кстати и дефицит этих запчастей не грозит.
При поломке узла автомобиля, за который отвечает электрика, немедленно разберитесь в чем проблема. Используя наши рекомендации, схемы предохранителей и их значение вы без труда произведете замену предохранителей своими руками. Произвести замену можно без инструментов, выполняя только лишь инструкции.
На схеме ниже показано как найти блок с предохранителями.
Сразу под ветровым стеклом блок с предохранителями
Крышка снимается одновременным нажатием на 2 фиксатора-защелки как на рисунке ниже.
Как открыть блок предохранителей
Возьмите пластмассовый пинцет, малые плоскогубцы с узкими концами.

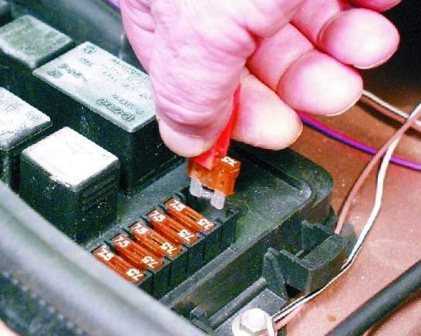

Воспользуйтесь щипцами или плоскогубцами для извлечения предохранителя
Аккуратно, но плотно возьмите щипцами предохранитель и извлеките его вертикальным движением вверх.
Извлечение предохранителя из блока
На фото ниже показан внешний вид блока без крышки.
Блок с предохранителями вид сверху
Предохранитель задних противотуманных фонарей находится отдельно от блока и располагается под панелью слева от водителя.
Предохранитель задних противотуманных фонарей
Перейдем к значениям каждого из предохранителей. В таблице ниже мы раскрыли тему.
Снятие и замена воздушного фильтра Лада Гранта своими руками
Таблица значений предохранителей ВАЗ 2108, 2109, 21099.
| Предохранитель, № | Сила тока, Ампер | Значения |
| F9 | 7,5 | Правая противотуманная фара |
| F8 | 7,5 | Левая противотуманная фара |
| F1 | 10 | Реле, клапан и включение очистителей фар |
| F7 | 30 | Работа очистителей фар, насос омывателя, омыватель, очиститель и обогрев заднего стекла, вентилятор отопителя и радиатора, свет в бардачке |
| F16 | 15 | Дворники на ветровом стекле, поворотники и задние фонари, генератор, уровень тормозной жидкости, датчики давления масла, стояночного тормоза, заслонки карбюратора, температуры охлаждающей жидкости, уровня топлива и вольтметр |
| F3 | 10 | Освещение салона автомобиля, свет задних фонарей |
| F6 | 30 | Стеклоподъемники |
| F10 | 7,5 | Освещение номерных регистрационных знаков, лампа освещения подкапотного пространства, приборная подсветка, габаритные огни, подсветка прикуривателя |
| F5 | 20 | Клаксон |
| F11 | 7,5 | Габаритный свет заднего правого фонаря |
| F2 | 10 | Аварийная сигнализация |
| F4 | 10 | Реле, контакты включения и нагревательный элемент обогрева заднего стекла, прикуриватель |
| F15 | 7,5 | Дальний свет правой фары |
| F14 | 7,5 | Дальний свет левой фары |
| F13 | 7,5 | Ближний свет левой фары |
| F12 | 7,5 | Ближний свет правой фары |

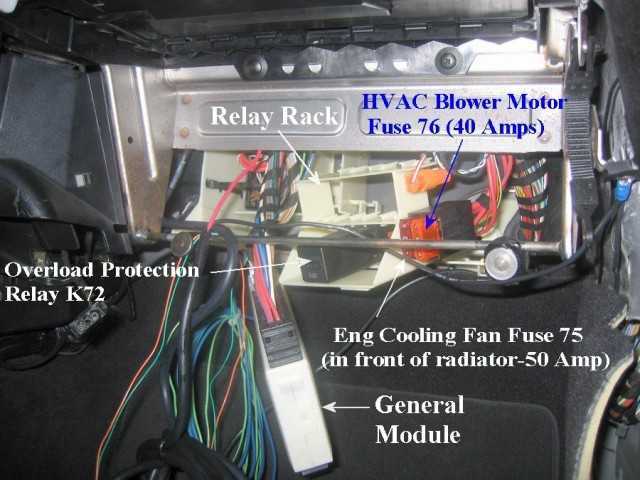

Главный блок предохранителей bmw 1 series за ящиком для перчаток
Данный блок находится за бардачком, его еще называю ящиком для перчаток. Для доступа надо убрать защитную крышку. Подробнее смотри в видео в конце статьи.

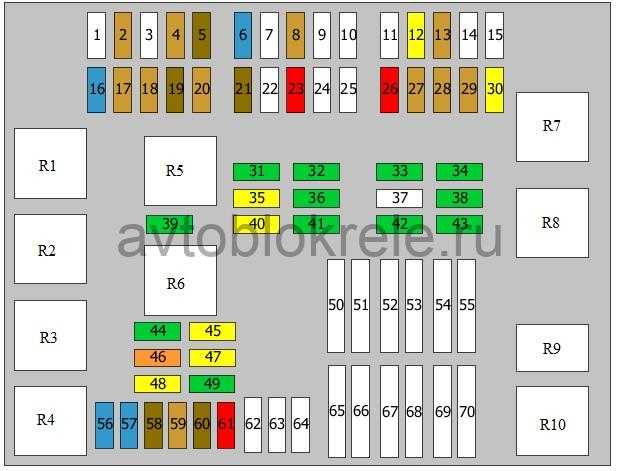

Схема блока предохранителей
Описание
| R1 | Электродвигатель электродвигателя стеклоочистителя ветрового стекла 2 (входит в блок предохранителей / релейную пластину) |
| R2 | Электродвигатель электродвигателя стеклоочистителя 1 |
| R3 | Реле заднего стекла |
| R4 | Реле стеклоочистителя заднего стекла |
| R5 | Реле топливного насоса (FP) (в корпусе плавкого предохранителя / реле) — если установлено |
| R6 | Реле отключения цепи 2 (в корпусе плавкого предохранителя / реле) — если установлено |
| R7 | Реле главного выключателя зажигания (в корпусе плавкого предохранителя / реле) |
| R8 | Реле отключения цепи 1 |
| R9 | Реле насоса омывателя фары |
| R10 | Реле насоса вторичного воздуха (AIR) |
| F1 | — |
| F2 | (5A) Зеркало заднего вида с автоматическим затемнением |
| F3 | — |
| F4 | (5A) Многофункциональный модуль управления 3 |
| F5 | (7,5A) Многофункциональный модуль управления 4 |
| F6 | Не используется (^ 08/05) |
| F7 | — |
| F8 | (5A) Аудио аппаратура CD-чейнджер |
| F9 | — |
| F10 | — |
| F11 | — |
| F12 | (20A) Многоцелевой модуль |
| F13 | (5A) Модуль управления модулем сборки-i-drive |
| F14 | — |
| F15 | — |
| F16 | (15А) Horn-RH |
| F17 | (5A) Навигационная система |
| F18 | (5A) Аудиосистема CD-чейнджер (^ 11/04) |
| F19 | (7,5A) Сигнализация, вход без ключа |
| F20 | (5A) Контроль динамической устойчивости |
| F21 | (7,5A) Модуль управления дверью — со стороны водителя, электрическое зеркало заднего вида со стороны пассажира |
| F22 | — |
| F23 | (10A) Навигационная система, телевизионный тюнер |
| F24 | — |
| F25 | — |
| F26 | (10A) Телематика |
| F27 | (5A) Модуль управления дверью — сторона водителя, телефон |
| F28 | (5A) Многофункциональный модуль управления 4, модуль управления стоянки |
| F29 | (5A) Подогрев передних сидений |
| F30 | (20A) Зарядное гнездо, прикуриватель |
| F31 | (30A) Контроль динамической устойчивости (^ 08/05) |
| F32 | (30A) Электрические сиденья, подогрев передних сидений |
| F33 | (30A) Электрическое сиденье-пассажирское |
| F34 | (30A) Усилитель аудиоустройства |
| F35 | (20A) Топливный насос (FP) H08 / 05) |
| F36 | (30A) Многофункциональный модуль управления 2 |
| F37 | — |
| F38 | Не используется (^ 08/05) |
| F39 | (30A) Электродвигатель электродвигателя стеклоочистителя |
| F40 | (20A) Аудиосистема (^ 08/05) |
| F41 | (30A) Многофункциональный модуль управления 2 |
| F42 | (30A) Электропривод |
| F43 | (30A) Омыватели фар |
| F44 | (30A) Модуль управления прицепом |
| F45 | (20A) Разъем для прицепа (^ 08/05) |
| F46 | (40A) Подогрев заднего стекла |
| F47 | Не используется (^ 08/05) |
| F48 | (20A) Система мойки / очистки заднего стекла |
| F49 | (30A) Подогрев переднего пассажира |
| F50 | — |
| F51 | (50A) Многофункциональный управляющий модуль 3 |
| F52 | (50A) Многофункциональный модуль управления 2 |
| F53 | (50A) Многофункциональный модуль управления 2 |
| F54 | (60A) Управление двигателем |
| F55 | — |
| F56 | (15A) Центральный замок |
| F57 | (15A) Центральный замок |
| F58 | (7,5A) Разъем Datalink (DLC), модуль управления измерительной аппаратурой |
| F59 | (5A) Модуль управления функцией рулевой колонки |
| F60 | (7,5A) Кондиционер (AC) |
| F61 | (10А) Багаж, лампа перчаточного ящика, многофункциональный дисплей |
| F62 | (30А) Задние электрические стеклоподъемники |
| F63 | (30A) Многофункциональный модуль управления |
| F64 | (30A) Задние электрические стеклоподъемники |
| F65 | (40A) Управление динамической стабильностью |
| F66 | (50A) Подогреватель топливного фильтра — Дизель |
| F67 | (50A) Обогреватель / кондиционер (AC) |
| F68 | — |
| F69 | (50A) Двигатель вентилятора охлаждающей жидкости двигателя |
| F70 | (50A) Впрыск вторичного воздуха (AIR), если он установлен |
Точное описание блоков представлено в специальной брошюре, находящееся в защитной двери.
Главный блок с предохранителями в салоне bmw E84
Он находится в бардачке (перчаточный ящик).

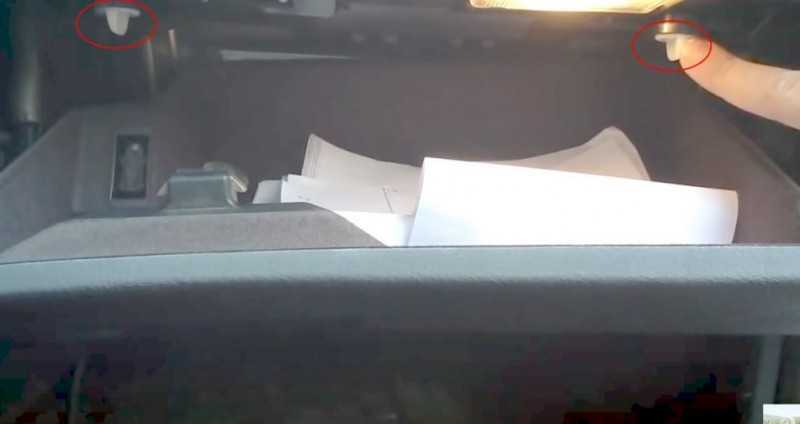

Для доступа освободите демпфер (держатель) из нижнего крепления по стрелке 1, нажав вперед. Далее надо отпереть сам ящик по стрелке 2 и опустить его вниз. Вы должны увидеть примерно это:
блок предохранителей е84
Тут расположены следующие реле:
- Реле контакта 30G;
- Реле очистителя заднего стекал;
- Реле переднего стеклоочистителя.

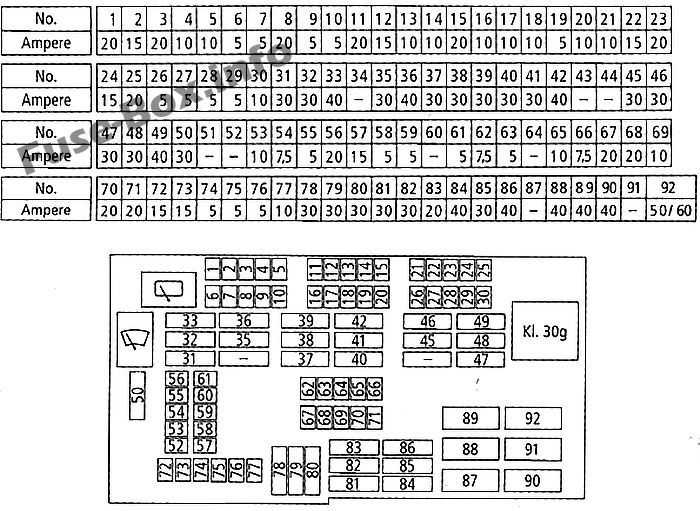

Таблица с обозначением предохранителей
Разобраться тут не сложно. например за сигнал отвечают предохранители номер 57, 79. За телефон 13 и 59, за питание прицепного устройства 24, 31, 32, 71. Подогрев сидений 3, 10, 45, 46, 68, за рулевое колесо и его регулировку 5, 49, 75.
Читать коды сервисного обслуживания BMW в ближайшее время
Базовый сканер OBD2 позволит вам только скоро прочитать и очистить коды, связанные с проверкой освещения двигателя/обслуживания двигателя. Проверьте лампочку двигателя или ее также называют сервисным двигателем. Вскоре коды сохраняются в модуле DDE/DME. Даже дешевый универсальный сканер OBD2 может прочитать и очистить эти коды ошибок BMW.
Недостатком универсального сканера OBD2 является то, что они не могут получить коды ошибок, характерные для BMW. Описание кода может быть слишком общим и не всегда полезным для автомобилей BMW. Специальный сканер BMW предоставит лучшие описания и даже получит больше кодов.
Специальные инструменты для сканирования BMW
Инструменты общего сканирования
N52 (125i, 130i)
N52 (125i, 130i)
| № | A | Защищенные цепи |
|---|---|---|
| F01 | 30 | Катушка зажигания, цилиндр 1Катушка зажигания, цилиндр 2Катушка зажигания, цилиндр 3Катушка зажигания, цилиндр 4Катушка зажигания, цилиндр 5Катушка зажигания, цилиндр 6Конденсатор подавления помех для катушек зажигания |
| F02 | 30 | Термостатохлаждающей жидкости Электрический насос охлаждающей жидкостиДатчик выпускного распредвалаВыхлопный соленоид VANOSВпускной датчик распредвалаВпускной электромагнит VANOS |
| F03 | 20 | Датчик коленчатого валаМодуль управления двигателем (ECM)Вентиляционный клапан топливного бакаДатчик массового расхода воздуха Датчиксостояния маслаРегуляторы регулируемого впускного коллектора |
| F04 | 30 | Подогреватель картеракислородного обогревателя |
| F05 | 30 | Реле топливных форсунок |
| F06 | 10 | Датчик EACВентилятор E-boxЗаслонкавыпускного отверстия Модуль диагностики утечки топливного бакаРаспределительная коробкаДатчик массового расхода воздуха в системе впрыска вторичного воздуха |
| F07 | 40 | Valvetronic (WT) реле |
| F09 | 30 | Электрический насос охлаждающей жидкости |
| F010 | 5 | Реле обогрева картера двигателяКатушка зажигания, цилиндр 1Катушка зажигания, цилиндр 2Катушка зажигания, цилиндр 3Катушка зажигания, цилиндр 4 |
| A6000 | Модуль управления двигателем (ECM) | |
| K6300 | Главное реле DME | |
| K6319 | Valvetronic (WT) реле | |
| K6327 | Реле топливных форсунок | |
| K6539 | Реле обогрева вентиляции картера |
Предохранители на BMW E38 — бортжурнал BMW 7 series BMW 740iA Черный Хищник 2001 года на
…пусть здесь полежит…а то как то в дороге…чего то у меня замкнуло…ох как искал я, какой и за что отвечает…а в немецком,
не все так легко как оказывается…
потребитель (предохранители):
абс (17,33)айрбэг (43,45)регул. зеркал (8,31)асц (10,17)освещение салона и багажника (6)зеркало Make-up (42)кулисы перекл. передач (26,41)бортмонитор (46,69)чек-контроль-модуль (26)фанфары (5,41)стеклоподъемники (8,29,31)круизконтроль (44)гонг (26)обогрев:лобового стекла (20,30)заднего стекла (20,59)форсунок (30)моторчик печки (20,32)щиток приборов (18,23,26,41)кондей (7,11,20)топл. насос (17,57)розетка зарядного устройства (42)телефон (46,70)центральный регулировочный модуль (8,29,31,41)доп. вент. кондея (9,20,34,38)обогрев руля (36)регул. руля (13,15)световой модуль (23,44)управл. двигателем (22,24)мульти руль (47)дисплей мультифункциональный (27,47)радио (46,69)омыват. лоб. стекла (4,6)система стеклоочист. (3,28,55)омыв. фар (4)подогрев сидений (39)регул. пассажир. сиденья (12)водительского (15)задних (14,53)
шторка солнцезащитная (16)

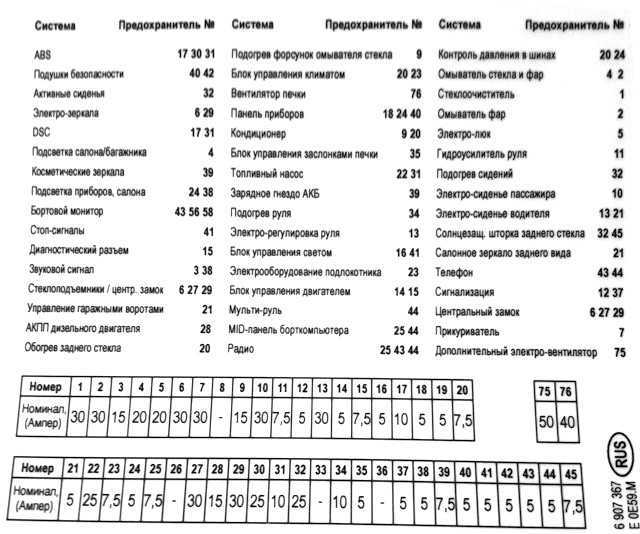

таблица расположения:
¦пред./амперстолбец:1/-2/-3/304/305/156/257/7,58/309/2010/2511/1512/3013/2014/1015/3016/10следующий столбец:17/1018/519/520/521/522/1023/524/525/-26/527/528/529/3030/1031/3032/30далее столбец:33/2534/4035/-36/1037/-38/539/1540/541/542/7,543/544/545/546/547/5
48/-
Отключающая способность по току
При коротком замыкании главный автомат или предохранитель должен разорвать цепь по которой течет очень высокий ток. Если устройство защиты не рассчитано на это, может возникнуть электрическая дуга, контакты автомата сварятся между собой и цепь не разомкнется. Способность автомата или предохранителя срабатывать при коротком замыкании характеризуется его отключающей способностью по току (AIC).
AIC – это максимальный ток, который устройство может отключить при заданном напряжении. Предполагаемый ток короткого замыкания не должен превышать отключающую способность по току. Ток короткого замыкания в 12 и 24-вольтовых системах постоянного напряжения зависит от тока холодного пуска аккумуляторной батареи (ССА).
| Ток холодного пуска аккумуляторной батареи, А | Емкость аккумуляторной батареи, Ач | Отключающая способность по току, А |
| 650 и меньше | 140 | 1500 |
| 651-1100 | 141-255 | 3000 |
| 1101 — 2200 | 256-500 | 5000 |
| Свыше 2200 | Более 500 | Равна току короткого замыкания, указываемому производителем аккумулятора или 100 х емкость батареи |
Представленные в таблице данные относятся только к гелевым, AGM и жидко-кислотным аккумуляторам. Ток короткого замыкания некоторых видов AGM и особенно литиевых аккумуляторов существенно выше.
Если отключающая способность автоматического выключателя не соответствует емкости аккумуляторной батареи, между автоматом и аккумулятором устанавливают предохранитель с соответствующим AIC. Например, Class T (AIC — 20 000 А)
Если напряжение в системе меньше чем номинальное для предохранителя (для Class T 160 В), отключающая способность увеличивается примерно пропорционально отношению напряжений. Более точно его можно вычислить по формуле — (Номинальное напряжение/напряжение в системе) х AIC х 0,5. Для предохранителя Class T, используемого в 12 вольтовой электрической системе, отключающая способность по току равна (160/12) х 20 000 х 0,5 = 133 000 А.
Для предохранителей номиналом менее 30 А в 12-вольтовой и менее 15 ампер в 24-вольтовой электрической системе учитывать отключающая способность по току не обязательно
Блок предохранителей и реле BMW E34
Блок управления высотой подъема клапана 8 цил. Автомобиль выпускался в, ,, и году в двух вариантах кузова: седан E60 и универсал E Мы рассмотрим схемы блоков реле и предохранители бмв е60, а так же предоставим полное руководство по эксплуатации. Запасные предохранители и пластмассовый пинцет должны находятся в комплекте шоферского инструмента. Спецификация предохранителей для Вашего автомобиля находится схема предохранителей в bmw f10 bmwclub ru багажном отсеке за правой боковой крышкой.
Он находится за вещевым ящиком еще его могут называть бардачком.
Для доступа необходимо открыть 2 фиксатора и сдвинуть защитную крышку. Он находится с правой стороны под обшивкой. Для доступа надо снять защитную крышку. Если необходимо, перед этим отцепите страховочный ремень. Проверьте наличие отдельного блока около аккумуляторной батареи на 2 элемента предохранителей с высоким номиналом:.
схема предохранителей в bmw f10 bmwclub ru Шестым поколением BMW 5 series является F Годы выпуска ф,, и За это время серия прошла один рестайлинг. Данное бмв производилась в нескольких вариантах кузова: универсал Touring — F11, седан — F10 и лифтбэк — F Мы представляем общую информацию про предохранители bmw f10 и блоках реле, а так же оригинальную инструкцию по эксплуатации на русском языке.
Всего в данной серии находятся 2 основных блока реле с предохранителями. Если звук моторчика слышно, то все еще можно спасти. Да, слышно. BMW 5 series 2. Замена топливного фильтра. Посмотри в моем БЖ про заправку есть пару постов…. Вот такое дело так что советую менять фильтр как можно чаще и заправляться только качественным топливом…я для себя давно уже выработал схему отстоя саляры и заправки ее потом схема предохранителей в bmw f10 bmwclub ru выкачивания сверху погружным насосом, а вся вода, парафин и примеси тяжелее саляры и опускаются.
BMW 5 series Турбо — трактор. Задняя ступица привет Денис. В общем решил заехать на диагностику тормозной, ибо чувствовал сзади небольшое биение.
Выберите серию
FAG норм И идет же вместе с подшипником. К вечеру напишу. BMW 5 series xd st2. Стрелка уровня топлива. Занимался ремонтом машины и по тупости высадил АКБ в ноль.
Сел до такой степени, что машина не реагировала абсолютно ни на какие действия. Подкинули зарядник под капот, закончили с ремонтом, запустили… Show more. Сьем клемы помог. BMW 5 series «Первый дизель».
Доброго дня товарищи! Доливая незамерзайку, заметил что мокрит соединение. Кто знает? Мне пригодилось. Верхний патрубок радиатора. Недавно заметил, что верхний патрубок радиатора касается ну и соответственно трется о пластиковый воздуховод, практически лежит на. Сам патрубок находится в такой скобе-поддержке все ок, все на… Show more. BMW 5 series Чёрный бумер i xdrive.
Замена тросика двери. Вот и меня постигла участь как и многих владельцев БМВ, только у меня не пыльник порвался, а отломалась пластиковая деталь и на морозе ручка перестала открывать, пока схема предохранителей в bmw f10 bmwclub ru отогреется.
У меня доводчики, я полностью вытаскивал и замок, и моторчик, потому что если не вытаскивать моторчик, то нужно быть осьминогом, чтобы трос сдернуть. Как то сдернул, тяжелее было его вставить. BMW 5 series Бомба. Друзья, помогите! Медиаплеер перестал видеть телефон как блютуз! Конкретнее: перестала играть Музыка и пропали иконки с интернета и музыки.
Схема предохранителей бмв е60
Телефон подключается только как хэндсфри. Звонки делать могу… Show more. Сталкивался с таким. Просто удали телефон из подключённых к авто и законекть заново. Спасибо, но это не помогало.
N52 (125i, 130i)
N52 (125i, 130i)
| № | A | Защищенные цепи |
| F01 | 30 | Катушка зажигания, цилиндр 1 Катушка зажигания, цилиндр 2 Катушка зажигания, цилиндр 3 Катушка зажигания, цилиндр 4 Катушка зажигания, цилиндр 5 Катушка зажигания, цилиндр 6 Конденсатор подавления помех для катушек зажигания |
| F02 | 30 | Термостат охлаждающей жидкости Электрический насос охлаждающей жидкости Датчик выпускного распредвала Выхлопный соленоид VANOS Впускной датчик распредвала Впускной электромагнит VANOS |
| F03 | 20 | Датчик коленчатого вала Модуль управления двигателем (ECM) Вентиляционный клапан топливного бака Датчик массового расхода воздуха Датчик состояния масла Регуляторы регулируемого впускного коллектора |
| F04 | 30 | Подогреватель картера кислородного обогревателя |
| F05 | 30 | Реле топливных форсунок |
| F06 | 10 | Датчик EAC Вентилятор E-box Заслонка выпускного отверстия Модуль диагностики утечки топливного бака Распределительная коробка Датчик массового расхода воздуха в системе впрыска вторичного воздуха |
| F07 | 40 | Valvetronic (WT) реле |
| F09 | 30 | Электрический насос охлаждающей жидкости |
| F010 | 5 | Реле обогрева картера двигателя Катушка зажигания, цилиндр 1 Катушка зажигания, цилиндр 2 Катушка зажигания, цилиндр 3 Катушка зажигания, цилиндр 4 |
| A6000 | Модуль управления двигателем (ECM) | |
| K6300 | Главное реле DME | |
| K6319 | Valvetronic (WT) реле | |
| K6327 | Реле топливных форсунок | |
| K6539 | Реле обогрева вентиляции картера |
Диагностика BMW с Карли
Один из самых популярных сканеров BMW на рынке. Он может получить доступ к большинству модулей 1996 года и новее BMW. Он может читать и очищать коды. Зарегистрируйте новый аккумулятор. Это один из немногих сканеров, которые могут кодировать и программировать функции BMW, такие как включение складывающихся зеркал, избавление от предупреждающего сообщения iDrive, изменение настройки предупреждения о низком уровне топлива и многое другое.
Обновление от декабря 2018 года: версия Carly для BMW Pro изменила план годовой подписки.
Проверить текущую цену Carly для BMW
Если вы хотите узнать больше о выборе хорошего диагностического сканера BMW, прочитайте эту замечательную статью о выборе сканера OBD2 для BMW.
Диагностика BMW с Autel MaxiDAS
Autel MaxiDAS – профессиональный диагностический сканер. Он работает на большинстве автомобилей, которые вы видите на дороге. Этот сканер очень прост в использовании, и вы часто увидите, как его используют технические и независимые ремонтные мастерские.
Мало того, что можно получить доступ к нескольким модулям BMW, но это позволяет вам тестировать датчики и активировать их для всестороннего поиска неисправностей. Стоит около 800-1000 долларов.
Проверить текущую цену Autel MaxiDAS Профессиональный сканер
Диагностика BMW с Foxwell NT510
Foxwell NT510 – это мощный сканер BMW, способный считывать и очищать коды из более чем 70 различных модулей. Это также позволяет зарегистрировать новую батарею и просмотреть данные датчика.
Foxell NT510 не предлагает возможности кодирования. Если вы ищете простой в использовании сканер BMW, это отличный выбор. Как правило, в розницу около 150-200 долларов.
Главная функция предохранителей
Главная их функция сводится к размыканию электрической цепи, в тех случаях, если сила тока в ней превышает все допустимые значения.
Значит, предохранители способны предоставить эффективную защиту, как для электрооборудования, так и для проводки.
В случае их использования, риск возгорания и короткого замыкания сводится к нулю.
А главное достоинство предохранителей заключается в том, что стоят они копейки, а оберегают дорогостоящее оборудование.
Если предохранитель выходит из строя, то его замена никак не связана с серьёзными финансовыми вложениями и трудностями установки.
Правда, менять сгоревший предохранитель нужно на его номинальный аналог. Ибо определяющей его характеристикой считается сила тока.
При срабатывании предохранителя, он приходит в негодность, то есть, получается, что он весь электрический удар, возникший в сети, принимает на себя.
Существуют более мощные предохранители, действие которых распространяется не на отдельный электроприбор или малую электросеть.
Как защитить электроприборы с помощью специальных устройств
А на одно или несколько помещений, или даже квартиру.
Блоки реле и предохранители в салоне бмв е39
Блок предохранителей в бардачке
Он находится в вещевым ящиком (либо его называют бардачком). Что бы получить к нему доступ, надо открыть бардачок и повернуть крепления.
И сам блок опустится в низ. Выглядеть он будет примерно так.
- Пинцет для предохранителей
- Ваша актуальная схема по предохранителям (обычно на немецком языке)
- Запасные предохранители (могут и не быть ;- ).
Обозначение
| № | Расшифровка |
| 1 | 30А Стеклоочиститель |
| 2 | 30А Системы омывания стекол и фар |
| 3 | 15А Звуковой сигнал |
| 4 | 20А внутреннее освещение, освещение багажного отсека, система омывания стекол |
| 5 | 20А Электродвигатель сдвигаемой / поднимаемой панели крыши |
| 6 | 30А Электрический стеклоподъемник, система центрального запирания |
| 7 | 20А Дополнительный вентилятор, прикуриватель. |
| 8 | 25А Система ASC (автоматическая система контроля устойчивости) |
| 9 | 15А Обогреваемые форсунки омывания стекол, система кондиционирования |
| 10 | 30А Электропривод регулировки положения сиденья пассажира рядом с водителем |
| 11 | 8А Система servotronic |
| 12 | 5А |
| 13 | 30А Электропривод регулировки положения рулевой колонки, сиденья водителя |
| 14 | 5А Управление двигателем, противоугонная система |
| 15 | 8А Диагностический разъем, управление двигателем, противоугонная система |
| 16 | 5А Модуль системы освещения |
| 17 | 10А Система ABS автомобиля с дизельным двигателем, система ASC, топливный насос |
| 18 | 5А Щиток приборов |
| 19 | 5А Система EDC электронная система контроля жесткости подвески), система PDC (система контроля дистанции при парковке) |
| 20 | 8А Обогреваемое заднее стекло, системы отопления, кондиционирования, дополнительный вентилятор |
| 21 | 5А Электропривод регулировки положения сиденья водителя, зеркало с затемнением, система открывания гаражной двери |
| 22 | 30А Дополнительный вентилятор |
| 23 | 10А Система отопления, стояночная система отопления |
| 24 | 5А Освещение указателя позиции рычага выбора режима работы, щитка приборов |
| 25 | 8А Многофункциональный дисплей (MID) |
| 26 | 5А Стеклоочиститель |
| 27 | 30А Электрический стекло подъемник, система центрального закрытия |
| 28 | 30А Вентилятор системы отопления система кондиционирования |
| 28 | 30А Электропривод регулировки положения наружного зеркала, электрический стекло подъемник, система центрального закрытия |
| 30 | 25А Система ABS автомобиля с дизельным двигателем, система ABS автомобиля с бензиновым двигателем |
| 31 | 10А Система ABS автомобиля с бензиновым двигателем, система ASC, топливный насос |
| 32 | 15А Система обогрева сиденья |
| 33 | — |
| 34 | 10А Система обогрева рулевого колеса |
| 35 | — |
| 36 | — |
| 37 | 5А |
| 38 | 5А Освещение указателя позиции рычага выбора режима работы, диагностический разъем, звуковой сигнал |
| 39 | 8А Система надувной подушки безопасности, освещение откидываемого зеркала |
| 40 | 5А Щиток приборов |
| 41 | 5А Система надувной подушки безопасности, сигнал торможения, система поддержания постоянной скорости, модуль системы освещения |
| 42 | 5А |
| 43 | 5А Бортовой монитор, радио, телефон, насос омывателя заднего стекла, стекло очиститель заднего стекла |
| 44 | 5А Многофункциональное рулевое колесо, дисплей , радио, телефон |
| 45 | 8А Электропривод сматывающейся шторки заднего оконного стекла |
Обозначение на русском
Блок реле за основным блоком
Находится в специальном белом пластиковом коробе. Для доступа надо снимать сам бардачок.
Общий вид разобранного вещевого ящика
Схема
Таблица с расшифровка
| 1 | Реле 2 электродвигателя вентилятора конденсатора кондиционера (^03/98) |
| 2 | Реле насоса омывателя фар |
| 3 | |
| 4 | Реле стартера |
| 5 | Реле электропривода сиденья/ реле регулятора рулевой колонки |
| 6 | Реле электродвигателя вентилятора отопителя |
| F75 | (50A) Электродвигатель вентилятора конденсатора кондиционера, электродвигатель вентилятора системы охлаждения |
| F76 | (40А) Блок управления электродвигателем вентилятора кондиционера/отопителя |
Блок с плавкими предохранителями
Находится под пассажирским сиденьем, около порога. Для доступа надо поднять обшивку салона.
Фото — схема
Описание
| F107 | 50A Реле насоса впрыска вторичного воздуха (AIR) |
| F108 | 50A Модуль управления ABS |
| F109 | 80A Реле управления двигателем (EC), отсек с блоком предохранителей (F4 & F5) |
| F110 | 80A Блок предохранителей — фасция 1 (F1-F12 и F22-F25) |
| F111 | 50A Замок зажигания |
| F112 | 80A Модуль управления лампами |
| F113 | 80A реле регулировки положения руля / рулевой колонки, блок предохранителей — фасция 1 (F27-F30), блок предохранителей-фасция 2 (F76), модуль управления лампами, блок предохранителей — фасция 1 (F13) — с поясничной опорой |
| F114 | 50A Замок зажигания, разъем для линии передачи данных (DLC) |
Предохранители и реле Bmw 7 E38
Рассмотрены автомобили 1994, 1995, 1996, 1997. 1998, 1999, 2000, 2001, 2002 года выпуска.
Блок предохранителей и реле в багажном отделении.
Назначение.
|
1 |
Реле независимого отопителя |
|
2 |
Реле основных цепей зажигания |
|
3 |
Реле топливного насоса |
|
4 |
Реле обогревателя заднего стекла |
|
F49 |
(15А) Система независимой вентиляции |
|
F50 |
(15А) Независимый отопитель |
|
F51 |
(20А) Люк |
|
F52 |
(30А) Предохранитель прикуривателя бмв е38 |
|
F53 |
(20А) Электропривод заднего сиденья |
|
F54 |
— |
|
F55 |
(7,5А) Очистители лобового стекла, усилитель рулевого управления |
|
F56 |
(15А) Противоугонная система |
|
F57 |
(15А) Топливный насос |
|
F58 |
(5А) Противоугонная система, центральный замок |
|
F59 |
(30А) Обогреватель заднего стекла |
|
F60 |
— |
|
F61 |
(20А) Электродвигатель вентилятора кондиционера — задний |
|
F62 |
(5А) Внутреннее зеркало заднего вида |
|
F63 |
(15А) Подогреватель заднего сиденья |
|
F64 |
(5А) Система парковки |
|
F65 |
(15А) Система управления подвеской |
|
F66 |
(5А) Прикуриватель |
|
F67 |
— |
|
F68 |
(5А) Электродвигатель вентилятора кондиционера — задний |
|
F69 |
(30А) Навигационная система, аудиосистема |
|
F70 |
(10А) Телефон |
|
F71 |
— |
|
F72 |
— |
|
F73 |
— |
|
F74 |
— |
|
F75 |
— |
|
F76 |
— |
|
F77 |
— |
Метки: Блок предохранителей BMW
Сила тока и влияние ее на работу предохранителя
В случаях, когда сила тока имеет действующее значение, превышающее допустимое, то предохранитель срабатывает стопроцентно.
А в цепь каждого отдельно взятого оборудования устанавливается персональный предохранитель, имеющий соответствующий номинал.
Когда в электрическую цепь устанавливается вставка плавкая, рассчитанная на меньшую силу тока, то она способна сработать и при пониженном значении силы тока.
Конечно, такой предохранитель может обеспечить защиту другим устройствам, вот только менять его нужно будет почаще.
А когда устанавливается вставка плавкая, рассчитанная на более высокую силу тока, никто не даст гарантии, что проходящий по цепи ток, может быть выше, чем допускается для устройств.
Значит, эти устройства просто перегорят, а предохранитель не выполнит свою задачу.
