Описание для 1-ого поколения
Блок с предохранителями под капотом
Зафиксировать положение

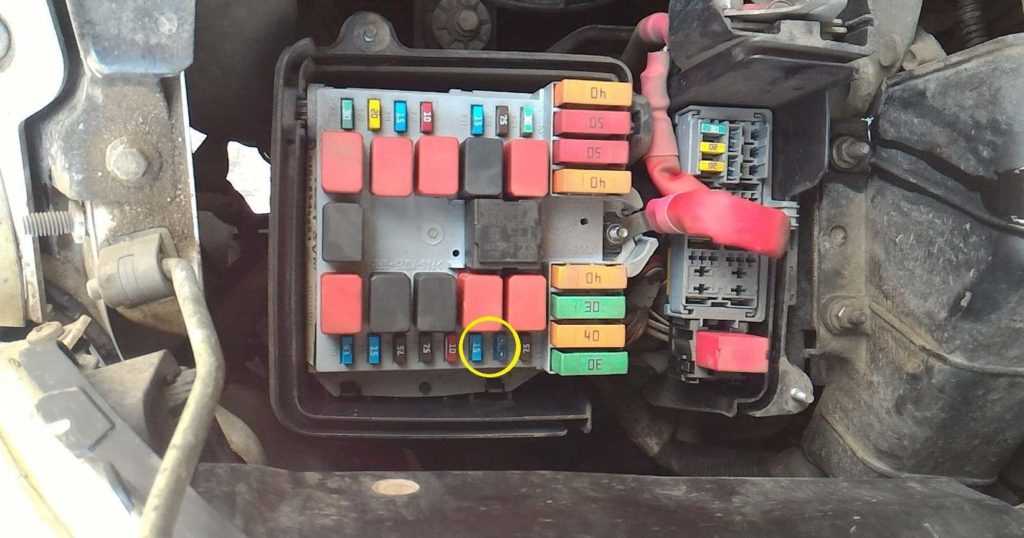

Реальное фото агрегата
Общая схема

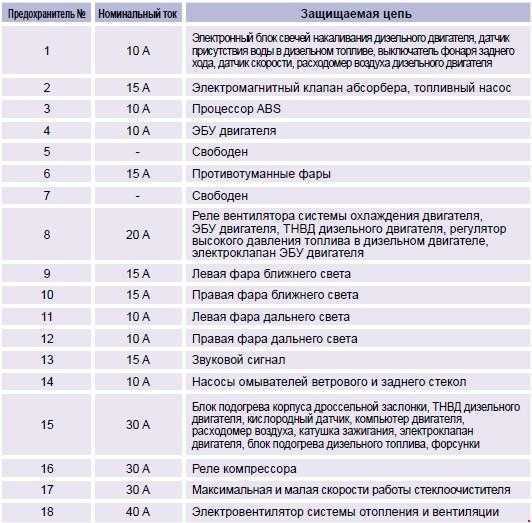

Описательная таблица
| № | Цепь защиты | |
| один | 10 А | Фонарь заднего хода, блок предпускового подогрева, контакт выключения сцепления |
| 2 | 15 А | Топливный насос |
| 3 | 10 А | Электронный блок управления (ЭБУ) системы АБС |
| 4 | 10 А | Блок управления двигателем |
| 5 | 10 А | Замена |
| 6 | 15 А | Передние противотуманные фары |
| 7 | 20 А | Омыватели фар |
| 8 | 20 А | ЭБУ двигателя, реле вентилятора |
| 9 | 15 А | Левая лампа ближнего света |
| 10 | 15 А | Правая лампа ближнего света |
| 11 | 10 А | Левая лампа дальнего света |
| 12 | 10 А | Правая лампа дальнего света |
| тринадцать | 15 А | Звуковой сигнал |
| 14 | 10 А | Очиститель окон |
| 15 | 30 А | Датчики двигателя |
| шестнадцать | 30 А | Воздушный насос |
| 17 | 30 А | Дворники |
| 18 | 40 А | Электрический вентилятор для системы кондиционирования |
Блок с предохранителями в салоне партнер

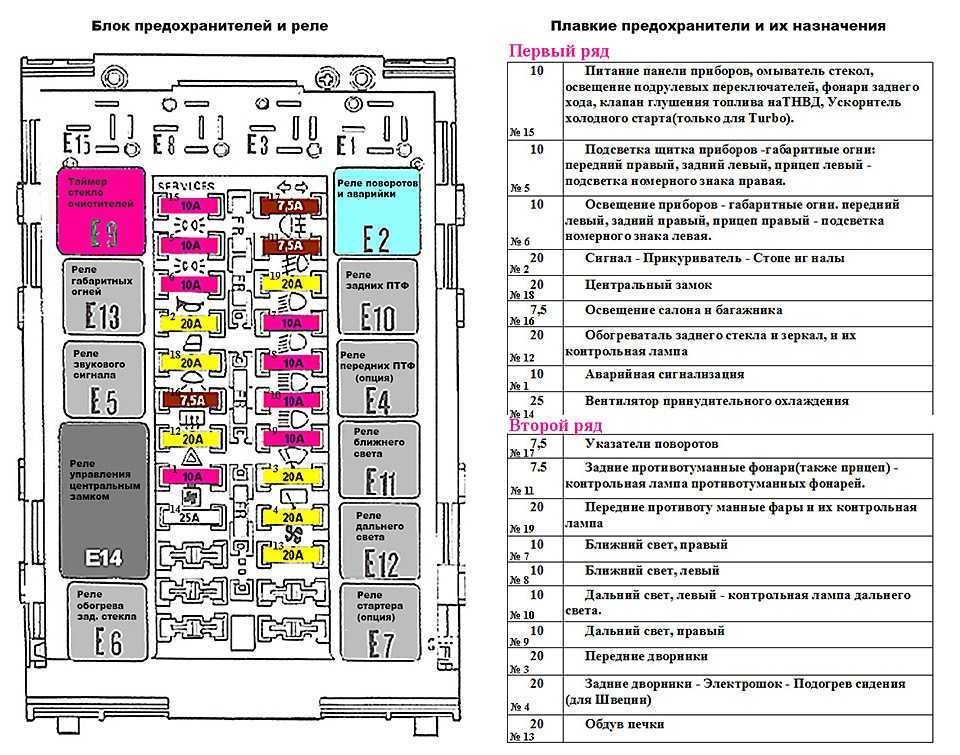

Схема
Таблица расшифровки
| № | Цепь защиты |
| F1 | Стеклоомыватель 15А (с распашными дверцами), розетка 12В (Modutop) |
| F4 | Приборная панель автомагнитола 20А, дисплей, СОМ2000 |
| F5 | 15А Сирена сигнализации |
| F6 | Диагностический разъем 10А Ситроен Берлинго |
| F7 | 15А Противоугонная |
| F9 | Обогрев сидений 30А, электровентилятор Modtop |
| F10 | 40A Обогрев заднего стекла, электрообогрев наружных зеркал |
| F11 | 15A Очистите заднее стекло |
| F12 | 30А люк с электроприводом, электростеклоподъемники Citroen Berlingo |
| F14 | 10А ВАН COM2000 сеть |
| F15 | VAN 15A сетевая панель приборов, магнитола, дисплей |
| F16 | Электрозамки 30А |
| F20 | 10A Правый задний стоп-сигнал |
| F21 | 15А Задний левый стоп-сигнал |
| F22 | Предохранитель прикуривателя 20А Citroen Berlingo, розетка 12 В, электропривод наружных зеркал, освещение салона, направленный свет для чтения карт и документов |
Описание предохранителей на автомобиль Citroen Berlingo: расположение, схемы, цена

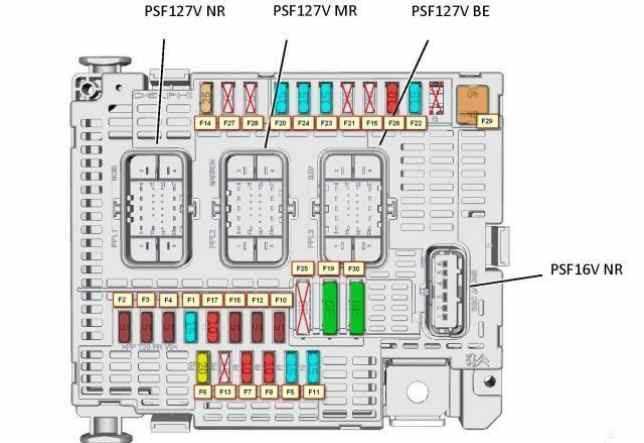

Схема установки предохранителей
| Маркировка / ампераж | За что отвечает (с описанием) |
|---|---|
| F (Ф-1) / 40 | Электрический вентилятор системы охлаждения двигателя |
| F (Ф-2) / 80 | Насос гидравлического усилителя |
| F (Ф-3) / 40 | Цепи питания: диагностический разъем, аварийка, стеклоочиститель спереди, на омыватель стекла, центральный замок, габариты |
| F (Ф-4) / 40 | Фары |
| F (Ф-5) / 80 | Электрическая цепь РТС |
| F (Ф-6) / 30 | Зарезервировано |
| F (Ф-7) / 30 | ABS, система курсовой устойчивости |
| F (Ф-8) / 20 | АБС дополнительно |
| F (Ф-9) / 30 | Электронный блок управления двигателем |
| F (Ф-10) / 10 | Зарезервировано |
| F (Ф-11) / 30 | Замок зажигания, стартер, дополнительная цепь питания |
| F (Ф-12) / 20 | Втягивающее реле стартера |
| F (Ф-13) / 30 | Вспомогательная цепь питания, зажигание |
| F (Ф-14) / 30 | Зарезервировано |
| F (Ф-15) / 40 | Система кондиционирования |
| F (Ф-16) / 15 | Зарезервировано |
| F (Ф-17) / 40 | Обогрев заднего стекла |
| F (Ф-18) / 10 | Зарезервировано |
| F (Ф-19) / 20 | Система курсовой устойчивости (дополнительно) |
| F (Ф-20) / 15 | Противотуманные фары |
| F (Ф-21) / 15 | Сигнал |
| F (Ф-22) / 15 | Зарезервировано |
| F (Ф-23) / 20 | На омыватель фар |
| F (Ф-24) / 15 | Бензонасос |
| F (Ф-25) / 10 | Система кондиционирования |
| F (Ф-26) / 10 | Генератор |
| F (Ф-27) / 20 | Зарезервировано |
| F (Ф-28) / 15 | Зарезервировано |
| F (Ф-29) / 10 | ЭБУ |
| F (Ф-30) / 15 | Центральный замок |
| F (Ф-31) / 10 | ЭБУ |
| F (Ф-32) / 10 | Штатный прикуриватель |
| F (Ф-33) / 5 | Модуль омывателя фар |
| F (Ф-34) / 15 | Резервация |
| F (Ф-35) / 5 | Ближнего света |
| F (Ф-36) / 15 | Модуль омывателя лобового стекла |
| F (Ф-37) / 15 | Резервация |
| F (Ф-38) / 15 | Резервация |
| F (Ф-39) / 15 | Резервация |
| F (Ф-40) / 15 | Резервация |
Схема расположения реле – прерывателей
| Обозначения | Какой за что отвечает / что обеспечивает |
|---|---|
| MK 1 | Противотуманные фары |
| MK 2 | Сигнал |
| MK 3 | Обогрев заднего стекла |
| MK 4 | Цепь электрического питания |
| MK 5 | Топливный насос (бензонасос) |
| MK 6 | Зарезервировано |
| MK 7 | Зарезервировано |
| MK 8 | Омыватель фар |
| MK 9 | Электрический вентилятор системы кондиционирования |
| MK 10 | Муфта компрессора |
| MK 11 | Зарезервировано |
| MK 12 | Реле стартера |
| MK 13 | Зарезервировано |
| MK 14 | Электронный блок управления двигателем |
| MK 15 | Резервация |
| MK 16 | Резервация |
| MK 17 | Резервация |
| MK 18 | Резервация |
Цена оригинального монтажного блока с оригинальными предохранителями на автомобиль Ситроен Берлинго от 5400 рублей, аналоги от 4200 рублей. Стоимость реле – прерывателя от 530 рублей / шт.
Блок под капотом
В моторном отсеке он расположен практически вплотную к боковой стойке и закрыт защитным кожухом.
Общее расположение
Описание предохранителей вариант 1
| № | ОДИН | Цель |
| 1 | 40 | Электропитание системы ABS/ESP |
| 2 | 50 | ЭБУ предпускового подогрева дизеля |
| 3 | тридцать | Выключатель замка зажигания |
| 4 | 20 | Горелка от программируемой системы отопления |
| 5 | 20/50 | Реле элементов управления программируемой системой отопления |
| 6 | 40/60 | Электровентилятор системы охлаждения (высокая скорость) |
| 7 | 40/50/60 | Электрический вентилятор системы охлаждения (низкая скорость) |
| 8 | 40 | Кондиционер |
| 9 | 20 | Насос омывателя ветрового стекла |
| 10 | 15 | Звуковой сигнал |
| одиннадцать | 15 | ЭБУ и реле системы предпускового подогрева дизеля |
| 14 | 7,5 | Дальний свет, правый |
| 15 | 7,5 | Левый дальний свет |
| 16 | 7,5 | ЭБУ двигателя |
| 17 | 10 | ЭБУ двигателя |
| 18 | 7,5 | ЭБУ двигателя |
| 19 | 7,5 | Компрессор кондиционера |
| 20 | тридцать | Насос омывателя фар |
| 21 | 15 | Цепь топливного насоса |
| 22 | 20 | ЭБУ двигателя |
| 23 | тридцать | Цепь питания клапанов ABS/ESP |
| 24 | 7,5 | Блок управления зеркалом |
| тридцать | 15 | Передние противотуманные фары |
Описание предохранителей вариант 2
| № | ОДИН | Цель |
| 1 | 40 | Подача насоса АБС |
| 2 | 50 | ЭБУ предпускового подогрева дизеля |
| 3 | тридцать | Разъем выключателя зажигания — стартер |
| 4 | 20 | Подогрев дизельного топлива |
| 5 | 20/50 | Внутренняя вентиляция с дополнительным программируемым обогревом (+ батарея) |
| 6 | 40/60 | Вентилятор салона, максимальная скорость (+ аккумулятор) |
| 7 | 40/50/60 | Внутренний вентилятор, минимальная скорость (+ батарея) |
| 8 | 40 | Внутренний вентилятор (+ключ) |
| 9 | 15 | Задняя розетка 12 В (+ аккумулятор) |
| 10 | 15 | Звуковой сигнал |
| одиннадцать | – | Не используется |
| 14 | 15 | Передний разъем 12 В (+ аккумулятор) |
| 15 | 15 | Прикуриватель (+ аккумулятор) |
| 16 | – | Не используется |
| 17 | – | Не используется |
| 18 | 7,5 | Процессор двигателя (+ аккумулятор) |
| 19 | 7,5 | Компрессор кондиционера |
| 20 | тридцать | Насос омывателя ветрового стекла/фар |
| 21 | 15 | Цепь топливного насоса |
| 22 | – | Не используется |
| 23 | тридцать | Электромагнитные клапаны АБС |
| 24 | 7,5 | Дополнительная панель управления — Складывание боковых зеркал (клавиша) |
| тридцать | 15 | Обогрев наружных зеркал |
Реле расположены в центре блока:
- Реле дальнего света
- Реле звукового сигнала
- Реле магнитной муфты компрессора кондиционера
- Реле электродвигателя вентилятора отопителя
- Реле управления двигателем
- Реле топливного насоса
- Реле противотуманных фар
- Реле насоса омывателя лобового стекла
- Реле омывателя/очистителя фар.
Предназначение Вебасто двигателя
Но не только забота о техническом состоянии автомобиля вынуждает его хозяина ставить на него подогреватели. Полностью автоматические системы Вебасто предоставляют еще целый ряд преимуществ:
- Прогрев салона и двигателя увеличивает комфортабельность езды с первых метров движения, в большинстве случаев это позволяет обходиться без подогревателей сидений.
- Экономия времени на подготовку машины к динамичному передвижению, двигатель автомобиля сразу сможет выдавать расчетную мощность.
- Пониженный расход топлива с момента запуска двигателя, попутно меньше будет засоряться система впрыска, которая при холодном старте вынуждена работать в усиленном режиме.
- Отсутствие эффекта запотевания стекол благодаря заблаговременному прогреву воздуха в салоне. Это повышает безопасность движения.
Наиболее востребована технология Вебасто в условиях большого города, когда динамичная жизнь требует оперативного перемещения независимо от погодных условий, постоянные пробки приводят к тому, что наилучшим местом стоянки оказывается двор возле дома (без всяких гаражей).
Существуют подогреватели, работающие от внешнего источника электрического тока, но они не получили распространения из-за невозможности использования в условиях города, где приходится оставлять машину на стоянке, просто на обочине. Здесь более актуальный вариант – системы Вебасто, работающие на том же топливе, что и основной двигатель.
Предохранители в салоне
В салоне ctroen jumper есть 2 блока с предохранителями.
Основной блок в приборной панели
Располагается с левой стороны, под защитной крышкой.

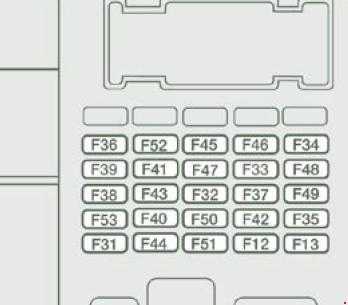

Схема вариант 1
Обозначение предохранителей
| № | А | Назначение |
| 12 | 7,5 | Фара ближнего света правая |
| 13 | 7,5 | Фара ближнего света левая |
| 31 | 5 | Реле процессора моторного отсека Реле процессора панели приборов (+ ключ) |
| 32 | 7,5 | Освещение салона (+ АКБ) |
| 33 | 7,5 | Датчик контроля АКБ на версии стоп-старт (+ АКБ) |
| 34 | 7,5 | Освещение салона микроавтобуса Фонари аварийной сигнализации |
| 36 | 10 | Автомагнитола Управление кондиционером Охранная сигнализация Хронотахограф Процессор выключателя АКБ Программатор дополнительного подогрева (+ АКБ) |
| 37 | 7,5 | Выключатель фонарей стоп-сигнала Третий стоп-сигнал Панель приборов (+ ключ) |
| 38 | 20 | Центральный замок |
| 42 | 5 | Микропроцессор и датчик ABS Датчик ASR Датчик CDS Выключатель фонарей стоп-сигнала |
| 43 | 20 | Очиститель ветрового стекла (+ ключ) |
| 47 | 20 | Стеклоподъемник со стороны водителя |
| 48 | 20 | Стеклоподъемник со стороны пассажира |
| 49 | 5 | Процессор системы помощи при парковке Автомагнитола Переключатели на рулевом колесе Центральная и боковая панели управления Дополнительная панель управления Процессор выключателя АКБ (+ ключ) |
| 50 | 7,5 | Процессор подушек безопасности и преднатяжителей ремней |
| 51 | 5 | Хронотахограф Процессор усилителя рулевого управления Кондиционер воздуха Фонари заднего хода Датчик воды в фильтре дизтоплива Датчик расхода (+ ключ) |
| 53 | 7,5 | Комбинация приборов |
| 89 | — | Не используется |
| 90 | 7,5 | Фара дальнего света левая |
| 91 | 7,5 | Фара дальнего света правая |
| 92 | 7,5 | Противотуманная фара левая |
| 93 | 7,5 | Противотуманная фара правая |
Схема
Расшифровка
| 12 | 7,5 | Фара ближнего света правая |
| 13 | 7,5 | Фара ближнего света левая Корректор наклона фар |
| 31 | 7,5 | Питание реле |
| 32 | 10 | Освещение салона микроавтобуса Аварийная сигнализация |
| 33 | 15 | Электрическая розетка на 12 В задняя |
| 34 | — | Не используется |
| 35 | 7,5 | Фонари заднего хода Датчик воды в дизтопливе |
| 36 | 20 | Блок управления отпиранием/запиранием дверных замков |
| 36 | 15 | Центральный замок Батарея |
| 37 | 10 7,5 | Выключатель фонарей стоп-сигнала Третий стоп-сигнал Комбинация приборов |
| 38 | 10 | Реле электрические |
| 39 | 10 | Автомагнитола Диагностический разъем Сирена охранной сигнализации Органы управления системой программируемого подогрева Панель управления кондиционером воздуха Хронотахограф Батарея |
| 40 | 15 | Обогрев: заднее стекло (левая сторона), зеркало заднего вида (со стороны водителя) |
| 41 | 15 | Обогрев: заднее стекло (правая сторона), зеркало заднего вида (со стороны пассажира) |
| 42 | 7,5 | Микропроцессор и датчик АВS Датчик ЕSР Выключатель фонарей стоп-сигнала Датчик ESR -Датчик DSC |
| 43 | 30 | Двигатель очистителя ветрового стекла |
| 44 | 20 | Прикуриватель — Электрическая розетка на 12 В передняя |
| 45 | 7,5 | Выключатель стеклоподъемников и зеркал (со стороны водителя) Стеклоподъемник со стороны пассажира |
| 46 | — | Не используется |
| 47 | 20 | Двигатель стеклоподъемника со стороны водителя |
| 48 | 20 | Двигатель стеклоподъемника со стороны пассажира |
| 49 | 7,5 | Датчик дождя/освещенности Автомагнитола Двигатель стеклоподъемника со стороны водителя -Охранная сигнализация Органы управления |
| 50 | 7,5 | ЭБУ подушек безопасности и преднатяжителей |
| 51 | 7,5 | Хронотахограф Регулятор скорости Панель управления кондиционером воздуха |
| 52 | 7,5 | Реле электроцепи салона |
| 53 | 7,5 | Комбинация приборов Задние противотуманные фонари |
Отдельные реле могут крепится в нижней части блока.
Блок рядом с пассажирским сидением
Схема вариант 1
| 54 | Не используется |
| 55 | 15А Обогрев сидений |
| 56 | 15А Электрическая розетка 12 В для задних пассажиров |
| 57 | 10А Дополнительный подогрев под сиденьем |
| 58 | 15А Обогрев заднего левого стекла |
| 59 | 15А Обогрев заднего правого стекла |
| 60 | Не используется |
| 61 | Не используется |
| 62 | Не используется |
| 63 | 10А Управление дополнительным подогревом для задних пассажиров |
| 64 | Не используется |
| 65 | 30А Вентилятор системы дополнительного подогрева для задних пассажиров |
Схема вариант 2
Обозначение схемы
| 1 | — |
| 2 | Реле прикуривателя |
| 3 | Реле габаритов |
| 4 | — |
| 5 | — |
| 6 | — |
| 7 | — |
| F54 | (10A) Кондиционер/ отопитель |
| F55 | (15A) Подогреватель сидений |
| F56 | (15A) |
| F57 | (10A) Кондиционер/ отопитель |
| F58 | (10A) Ближний свет фар |
| F59 | (7,5A) Система активной подвески |
| F60 | (10A) Кондиционер/ отопитель |
| F61 | (30A) Кондиционер/ отопитель |
Блоки предохранителей
Основной блок с предохранителями располагается под капотом с правой стороны, где находится аккумуляторная батарея. Схема данного блока предоставляется в двух вариациях.
Первый вариант
- Контактная группа, управляющая коробкой автомат – 5A – F
- Реле «shift-lock» – 5A – F11.
- Компьютерная программа управления АКПП – 15A – F
Макси предохранители
Эти предохранители в Ситроен С4 выглядят как плавкие вставки, находящиеся в блоке. К ним относятся:
- MF1 – (30A/50A) – защищает цепь охлаждающей системы мотора.
- MF2 – (30A) – защищает подпитку насоса «ABS/ESP».
- MF3 – (50A) – защищает вычислитель «ABS/ESP».
- MF4 и MF5 – (80A) – защищает блок «BSI».
- MF6 – (10A) – отвечает за блок с предохранителями, находящийся в салоне.
- MF7 – (20A) – защищает разъем диагностики; добавочный насос, подающий дизельное топливо.
- MF8 – служит для дополнительных целей.
Предохранители в салоне

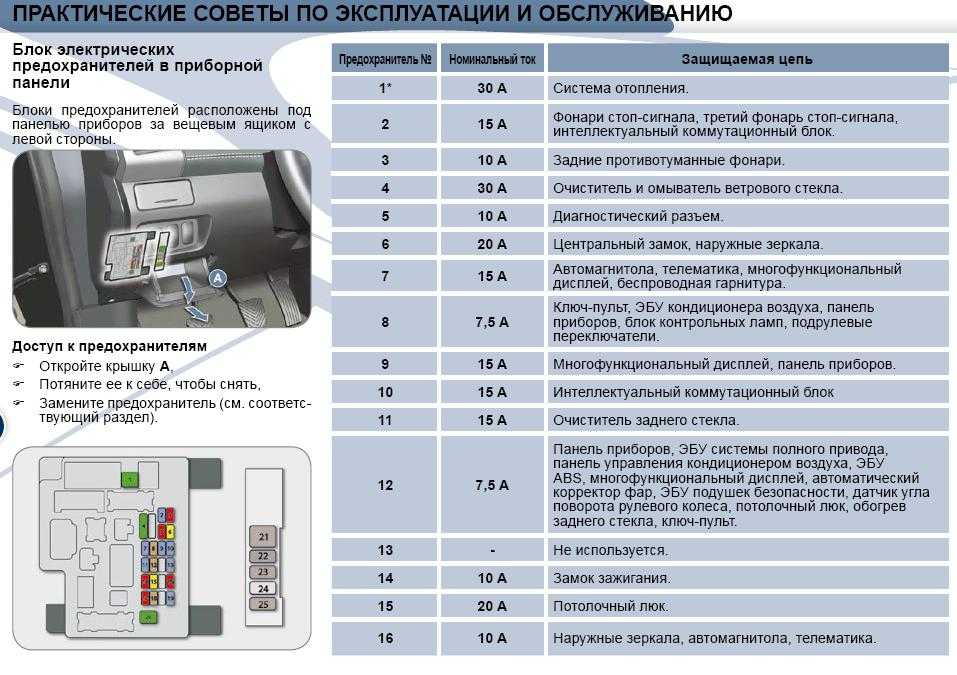

Этот блок находится в салоне под приборной панелью слева от руля, под пластмассовой крышкой, которая крепится к основной части при помощи защелок.
Предохранители и реле под капотом
Основной блок находится с левой стороны, под защитной крышкой.
Общая схема блока
Обозначение – вариант 1
| № | А | Назначение |
| 1 | 40 | Блок питания системы АВS/ЕSР |
| 2 | 50 | ЭБУ системы предподогрева дизеля |
| 3 | 30 | Контакт замка зажигания |
| 4 | 20 | Горелка системы программируемого подогрева |
| 5 | 20/ 50 | Реле органов управления системы программируемого подогрева |
| 6 | 40/ 60 | Электровентилятор системы охлаждения (большая частота вращения) |
| 7 | 40/ 50/ 60 | Электровентилятор системы охлаждения (малая частота вращения) |
| 8 | 40 | Кондиционер воздуха |
| 9 | 20 | Насос омывателя ветрового стекла |
| 10 | 15 | Звуковой сигнал |
| 11 | 15 | ЭБУ и реле системы предподогрева дизеля |
| 14 | 7,5 | Фара дальнего света правая |
| 15 | 7,5 | Фара дальнего света левая |
| 16 | 7,5 | ЭБУ двигателя |
| 17 | 10 | ЭБУ двигателя |
| 18 | 7,5 | ЭБУ двигателя |
| 19 | 7,5 | Компрессор кондиционера воздуха |
| 20 | 30 | Насос омывателя фар |
| 21 | 15 | Цепь электропитания топливного насоса |
| 22 | 20 | ЭБУ двигателя |
| 23 | 30 | Цепь электропитания клапанов системы АВS/ЕSР |
| 24 | 7,5 | Блок управления зеркалами |
| 30 | 15 | Передние противотуманные фары |
Обозначение – вариант 2
| № | А | Назначение |
| 1 | 40 | Питание насоса системы ABS |
| 2 | 50 | ЭБУ системы предподогрева дизеля |
| 3 | 30 | Контакт замка зажигания – Стартер |
| 4 | 20 | Подогрев дизтоплива |
| 5 | 20/ 50 | Вентиляция салона с дополнительным программируемым обогревом (+ АКБ) |
| 6 | 40/ 60 | Вентилятор салона, максим. скорость (+ АКБ) |
| 7 | 40/ 50/ 60 | Вентилятор салона, миним. скорость (+ АКБ) |
| 8 | 40 | Вентилятор салона (+ ключ) |
| 9 | 15 | Задняя розетка 12 В (+ АКБ) |
| 10 | 15 | Звуковой сигнал |
| 11 | – | Не используется |
| 14 | 15 | Передняя розетка 12 В (+ АКБ) |
| 15 | 15 | Прикуриватель (+ АКБ) |
| 16 | – | Не используется |
| 17 | – | Не используется |
| 18 | 7,5 | Процессор двигателя (+ АКБ) |
| 19 | 7,5 | Компрессор кондиционера воздуха |
| 20 | 30 | Насос омывателя стекол/фар |
| 21 | 15 | Цепь электропитания топливного насоса |
| 22 | – | Не используется |
| 23 | 30 | Электромагнитные клапаны системы ABS |
| 24 | 7,5 | Дополнительная панель управления – Складывание наружных зеркал заднего вида (+ ключ) |
| 30 | 15 | Подогрев наружных зеркал заднего вида |
Отдельно отметим предохранитель отвечающий за вебасто (подогрев дизельного топлива) – №4.
Внутри блока будут находится реле. Их количество и размещение может отличатся в различных модификациях автомобиля peugeot boxer.
- R1 Реле звукового сигнала
- R2 Реле противотуманных фонарей
- R3 Реле фар дальнего света
- R4 Реле насоса переднего стекло омывателя
- R5 Реле системы кондиционирования воздуха
- R6 Свободный
- R7 Реле топливного насоса
- R8 Реле питания низкой скорости электро вентилятора
- R9 Реле питания высокой скорости электро вентилятора
- R10 Реле компьютера управления двигателем
- R11 Реле компрессора кондиционера воздуха
- R12 Реле насоса омывателя фар
Где находится БП и его схема
На всех поколениях Renault Megane применяется электрическая проводка с двумя раздельными блоками предохранителей. Один из них расположен в нижней части панели приборов в районе колена левой ноги водителя. Второй — установлен в подкапотном пространстве.
Megane I
Доступ к салонному блоку этого автомобиля осуществляется через съемную пластиковую крышку. На машинах могут быть два типа блоков — стандартный и расширенный. Внешне они почти идентичны, разница лишь в расположении и номинале плавких вставок.

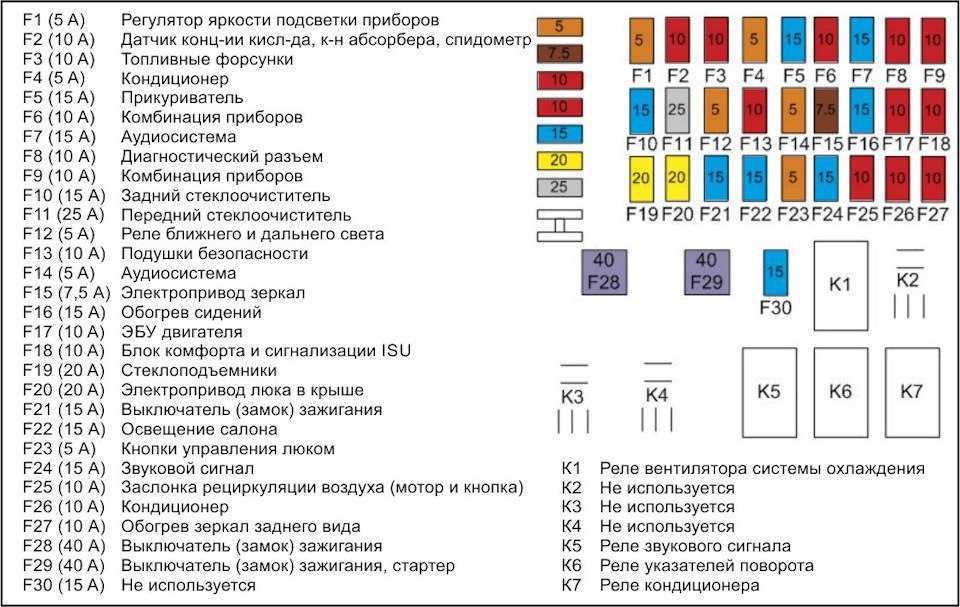

На фото описаны назначения предохранителей.
Megane II
Блок предохранителей в салоне Рено Меган 2 находится под большой крышкой, расположенной под рулем и левее. Обозначения предохранителей, их номинал, запасные вставки и щипцы размещены на крышке.
В этом блоке размещены, например, предохранители вентилятора печки (позиция С, 30 А) и прикуривателя (позиция V, 15 А). По отзывам ряда владельцев, на машинах могут быть перепутаны местами предохранители V и G. Во время вынимания детали штатной магнитолы она сбросит настройки и при включении попросит ввести код, который поставляется вместе с документацией на автомобиль. Кроме этих предохранителей, в блоке стоят элементы, указанные на фото ниже.
Megane III
В монтажном блоке салона автомобиля Рено Меган 3 расположены предохранители и несколько реле. Среди предохранителей имеется 40-амперная вставка для обогрева заднего стекла (позиция F42). На схеме ниже приведена максимальная раскладка вставок. В нижней части имеются два разъема для подачи напряжения от бортовой сети (ко всем подключен положительный полюс батареи). В реальности в автомобилях заполнены далеко не все ячейки.
В блоке могут быть установлены реле.
| Номер | Ток, А | Назначение |
| a | 70 | Подача питания без отключения во время пуска мотора |
| b | 70 | Подача питания с отключением во время пуска мотора |
| C | 40 | Обогрев стекла |
| D | 20 | Звуковой сигнал в руле |
Дополнительно на Меган 3 применяется реле, отвечающее за подачу напряжения с положительной клеммы аккумулятора при работающем моторе. Это реле, рассчитанное на ток до 40 А, вмонтировано под передним пассажирским сидением. При установке штатного дополнительного обогревателя на блок управления климатом в салоне устанавливаются два дополнительных реле — на 40 и 70 А.
Megane I
Блок первого поколения машин самый маленький по размерам. Схема расположения и расшифровка предохранителей приведены на фото.
Megane II
Блок в моторном отсеке располагается под местом установки 12-вольтовой батареи и контроллера управления электрическими цепями автомобиля. Конструкция этого блока зависит от года выпуска машины так называемой фазы — фаза 1 выпускалась до 2006 года, 2 — с 2006 по 2009. Примером может служить место расположения предохранителя обогрева заднего стекла в блоках машин разных фаз, при этом номинал предохранителя неизменен и составляет 30 А.
Ниже на фото в таблицах приведено описание и расшифровки предохранителей в разных фазах.
Megane III
Для этой машины характерно размещение плавких вставок и реле по разным местам моторного отсека. Под капотом предохранители стоят в двух группах — в основном блоке (состоящем, в свою очередь, из двух частей) и дополнительном, в котором установлены силовые предохранители. Фактически под капотом Мегана 3 хэтчбек стоят три различных блока.
Назначение предохранителей приведено в таблицах на фото.
Именно в основном блоке стоит предохранитель, отвечающий за работу стартера (позиция 19, номинал 25 А). Деталь 21 (на 20 А) защищает сразу несколько цепей — бензонасоса, катушек зажигания и системы подачи сжиженного газа (опция). Под основным блоком стоит плата расширения, на которой также установлены реле и предохранители.
Дополнительный блок стоит за аккумулятором автомобиля.
Рядом с этим блоком имеется отдельный модуль, служащий для отключения батареи при высоких перегрузках. В нем расположены два больших предохранителя для стартера и генератора (по 300 А для дизеля и 190 А для бензинового мотора). При выходе их из строя модуль меняется целиком, отдельной замене подлежит только маленький предохранитель, обозначенный на схеме как F7.
Общая схема модуля
Схема расположения предохранителей в модуле одинакова как для Рено Меган 3 с дизелем, так и с бензиновым двигателем.
На радиаторе отдельно установлено реле для включения приводов вентиляторов, рассчитанное на ток до 70 А.
Проблемы при оплате банковскими картами
Иногда при оплате банковскими картами Visa / MasterCard могут возникать трудности. Самые распространенные из них:
- На карте стоит ограничение на оплату покупок в интернет
- Пластиковая карта не предназначена для совершения платежей в интернет.
- Пластиковая карта не активирована для совершения платежей в интернет.
- Недостаточно средств на пластиковой карте.
Для того что бы решить эти проблемы необходимо позвонить или написать в техническую поддержку банка в котором Вы обслуживаетесь. Специалисты банка помогут их решить и совершить оплату.
Вот, в принципе, и все. Весь процесс оплаты книги в формате PDF по ремонту автомобиля на нашем сайте занимает 1-2 минуты.
Если у Вас остались какие-либо вопросы, вы можете их задать, воспользовавшись формой обратной связи, или написать нам письмо на info@krutilvertel.com.
Предохранители в салоне
В салоне ctroen jumper есть 2 блока с предохранителями.
Основной блок в приборной панели
Располагается с левой стороны, под защитной крышкой.
Схема вариант 1
Обозначение предохранителей
| № | А | Назначение |
| 12 | 7,5 | Фара ближнего света правая |
| 13 | 7,5 | Фара ближнего света левая |
| 31 | 5 | Реле процессора моторного отсека Реле процессора панели приборов (+ ключ) |
| 32 | 7,5 | Освещение салона (+ АКБ) |
| 33 | 7,5 | Датчик контроля АКБ на версии стоп-старт (+ АКБ) |
| 34 | 7,5 | Освещение салона микроавтобуса Фонари аварийной сигнализации |
| 36 | 10 | Автомагнитола Управление кондиционером Охранная сигнализация Хронотахограф Процессор выключателя АКБ Программатор дополнительного подогрева (+ АКБ) |
| 37 | 7,5 | Выключатель фонарей стоп-сигнала Третий стоп-сигнал Панель приборов (+ ключ) |
| 38 | 20 | Центральный замок |
| 42 | 5 | Микропроцессор и датчик ABS Датчик ASR Датчик CDS Выключатель фонарей стоп-сигнала |
| 43 | 20 | Очиститель ветрового стекла (+ ключ) |
| 47 | 20 | Стеклоподъемник со стороны водителя |
| 48 | 20 | Стеклоподъемник со стороны пассажира |
| 49 | 5 | Процессор системы помощи при парковке Автомагнитола Переключатели на рулевом колесе Центральная и боковая панели управления Дополнительная панель управления Процессор выключателя АКБ (+ ключ) |
| 50 | 7,5 | Процессор подушек безопасности и преднатяжителей ремней |
| 51 | 5 | Хронотахограф Процессор усилителя рулевого управления Кондиционер воздуха Фонари заднего хода Датчик воды в фильтре дизтоплива Датчик расхода (+ ключ) |
| 53 | 7,5 | Комбинация приборов |
| 89 | — | Не используется |
| 90 | 7,5 | Фара дальнего света левая |
| 91 | 7,5 | Фара дальнего света правая |
| 92 | 7,5 | Противотуманная фара левая |
| 93 | 7,5 | Противотуманная фара правая |
Фото пример вариант 2
Схема
Расшифровка
| 12 | 7,5 | Фара ближнего света правая |
| 13 | 7,5 | Фара ближнего света левая Корректор наклона фар |
| 31 | 7,5 | Питание реле |
| 32 | 10 | Освещение салона микроавтобуса Аварийная сигнализация |
| 33 | 15 | Электрическая розетка на 12 В задняя |
| 34 | — | Не используется |
| 35 | 7,5 | Фонари заднего хода Датчик воды в дизтопливе |
| 36 | 20 | Блок управления отпиранием/запиранием дверных замков |
| 36 | 15 | Центральный замок Батарея |
| 37 | 10 7,5 | Выключатель фонарей стоп-сигнала Третий стоп-сигнал Комбинация приборов |
| 38 | 10 | Реле электрические |
| 39 | 10 | Автомагнитола Диагностический разъем Сирена охранной сигнализации Органы управления системой программируемого подогрева Панель управления кондиционером воздуха Хронотахограф Батарея |
| 40 | 15 | Обогрев: заднее стекло (левая сторона), зеркало заднего вида (со стороны водителя) |
| 41 | 15 | Обогрев: заднее стекло (правая сторона), зеркало заднего вида (со стороны пассажира) |
| 42 | 7,5 | Микропроцессор и датчик АВS Датчик ЕSР Выключатель фонарей стоп-сигнала Датчик ESR -Датчик DSC |
| 43 | 30 | Двигатель очистителя ветрового стекла |
| 44 | 20 | Прикуриватель — Электрическая розетка на 12 В передняя |
| 45 | 7,5 | Выключатель стеклоподъемников и зеркал (со стороны водителя) Стеклоподъемник со стороны пассажира |
| 46 | — | Не используется |
| 47 | 20 | Двигатель стеклоподъемника со стороны водителя |
| 48 | 20 | Двигатель стеклоподъемника со стороны пассажира |
| 49 | 7,5 | Датчик дождя/освещенности Автомагнитола Двигатель стеклоподъемника со стороны водителя -Охранная сигнализация Органы управления |
| 50 | 7,5 | ЭБУ подушек безопасности и преднатяжителей |
| 51 | 7,5 | Хронотахограф Регулятор скорости Панель управления кондиционером воздуха |
| 52 | 7,5 | Реле электроцепи салона |
| 53 | 7,5 | Комбинация приборов Задние противотуманные фонари |
Отдельные реле могут крепится в нижней части блока.
Блок рядом с пассажирским сидением
Схема вариант 1
Описание
| 54 | Не используется |
| 55 | 15А Обогрев сидений |
| 56 | 15А Электрическая розетка 12 В для задних пассажиров |
| 57 | 10А Дополнительный подогрев под сиденьем |
| 58 | 15А Обогрев заднего левого стекла |
| 59 | 15А Обогрев заднего правого стекла |
| 60 | Не используется |
| 61 | Не используется |
| 62 | Не используется |
| 63 | 10А Управление дополнительным подогревом для задних пассажиров |
| 64 | Не используется |
| 65 | 30А Вентилятор системы дополнительного подогрева для задних пассажиров |
Схема вариант 2
Обозначение схемы
| 1 | — |
| 2 | Реле прикуривателя |
| 3 | Реле габаритов |
| 4 | — |
| 5 | — |
| 6 | — |
| 7 | — |
| F54 | (10A) Кондиционер/ отопитель |
| F55 | (15A) Подогреватель сидений |
| F56 | (15A) |
| F57 | (10A) Кондиционер/ отопитель |
| F58 | (10A) Ближний свет фар |
| F59 | (7,5A) Система активной подвески |
| F60 | (10A) Кондиционер/ отопитель |
| F61 | (30A) Кондиционер/ отопитель |
