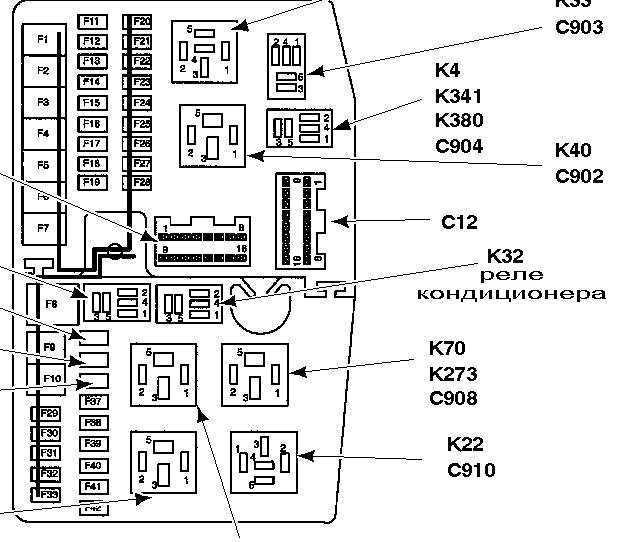

Схема предохранителей и реле ford mondeo и contour (1993-2000)

Дополнительные реле (вне коробки предохранителей)

Внутрисалонный монтажный блок ПП

В Форд Фокус 2 внутренний модуль плавких предохранителей находится с пассажирской стороны под отделением для перчаток (бардачок). В авто, выпущенных с 2004 г. по 2007 г. (дорестайлинг), для проверки и замены ПП, необходимо потянуть за фиксаторы и снять верхнюю крышку. Там есть фиксатор, повернув который можно опустить весь модуль.

Распиновка ПП внутреннего модуля в автомобиле Ford Focus второго поколения до 2007 г.

Схема предохранительного блока внутреннего Форд фокус 2 после 2007 г. (рестайлинг)

Ремонт блока

Основными поломками выступают:

• подгорание контактных групп;
• окисление клеммных колодок.

Указанные выше поломки способен устранить любой автоэлектрик. Если же перегорела плата прибора – ее необходимо заменить целиком – схема не подлежит ремонту.

Не заводится Фокус 2, не крутит стартер, реле щелкает

Причинами могут стать факторы.

1. Сгорел мотор стартера.
2. Неисправно втягивающее или бендикс.
3. Повреждена проводка.
4. Не хватает заряда аккумулятора.

Фокус 2: не работают дворники, реле щелкает

Похожими могут быть проблемы с дворниками

Чтобы разобраться в неисправности достаточно обратить внимание на компоненты системы

1. Мотор-редуктор очистителя.
2. Проверить проводку оборудования.

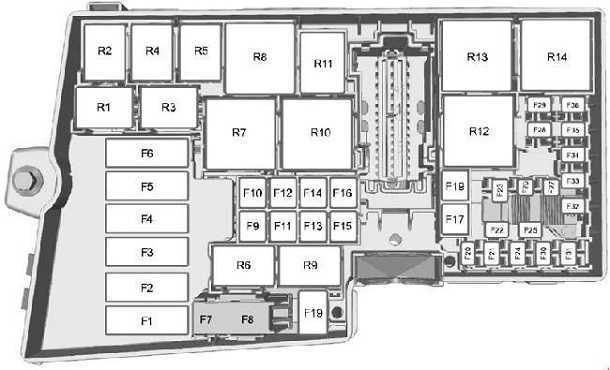

Блок под капотом

Находится рядом с бочком омывающей жидкости, под защитной крышкой.

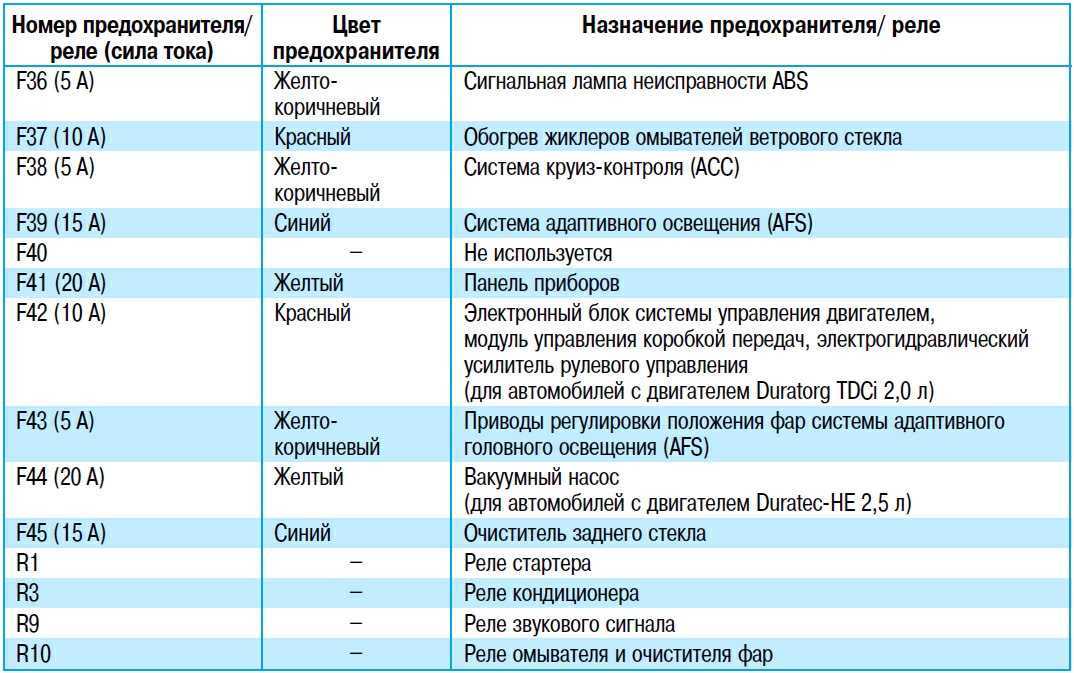

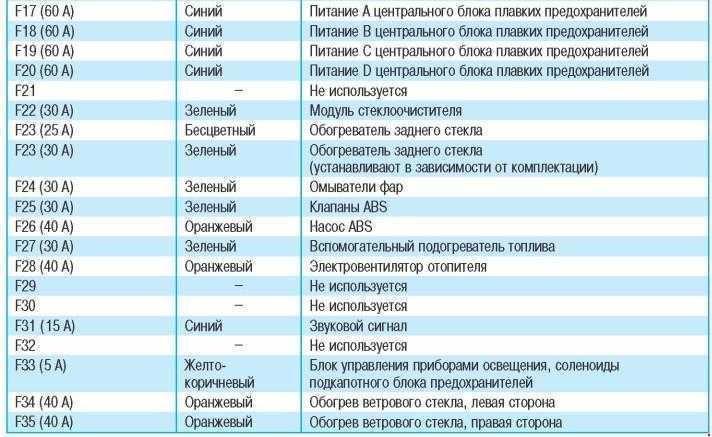

Описание

Вариант 1

Вариант 2

Как Снять Прикуриватель На Форд Фокус 2

Где находится и как заменить предохранитель прикуривателя на Форде Фокус 2

В жизни каждого автолюбителя нередко встречаются такие случаи, когда внезапно перестаёт работать то, или иное электрическое оборудование. В таких неприятных ситуациях первым делом необходимо проверить внешний вид предохранителей, отвечающих за работу приборов, вышедших из строя. Предназначение плавких вставок состоит в защите системы электрооборудования от выхода из строя её потребителей. Причиной тому может стать перегрузка электрической цепи или возникновение в ней короткого замыкания. На Форд Фокус 2 наиболее часто сгорает прерыватель цепи питания розетки на 12В. Заменить его совсем просто. Нужно только знать, где находится предохранитель прикуривателя.

• Многоразовые биметаллические. При срабатывании устройства «выбивает» кнопка, которую достаточно нажать, чтобы возобновить защитную функцию прерывателя. Они рассчитаны на прохождение большого тока и, обычно применяются на автомобилях УАЗ и ГАЗ.
• Пластмассовые цилиндрические. Наиболее распространённые одноразовые изделия с металлическими контактами на торцах. Несмотря на свою популярность, они часто плавятся из-за некачественной пластмассы. Применялись в автомобилях Форд до начала 80-х годов.
• Ножевые или штекерные. Бывают трёх размеров: mini, medium и maxi. Применяются на современных машинах, в том числе, и на FordFocus. Такие предохранители отличаются двумя плоскими контактами, надёжностью и удобством в обращении. Предельное значение тока легко определяется по цвету корпуса устройства:

Купить Лопатки для разбортки тут: Или тут: Купить Кожу тут:  …

https://youtube.com/watch?v=lnIwhWpiIuA

Как сделать кнопку прикуривателя ?

Простенькое видео для тех кто столкнулся с проблемкой неработающей кнопкой прикуривателя.Способ удобен…

На Форд Фокус каждый блок предохранителей состоит из элементов среднего размера – medium. Один блок размещается под капотом Ford Focus со стороны водителя рядом с аккумулятором. В нём содержатся предохранители, рассчитанные на прохождение высокого тока и отвечающие за работу компонентов моторного отделения. Другой блок размещён внутри салона Форд Фокус 2. Он спрятан под бардачком сразу над ногами пассажира и содержит слаботочные плавкие вставки, в том числе, и элемент, отвечающий за работу прикуривателя и задней розетки Ford Focus.

Местонахождение предохранителя прикуривателя

Заглушить мотор Ford Focus и выключить зажигание.

Снять декоративную пластмассовую полочку под бардачком, потянув её вниз.
Повернуть два фиксатора, которые удерживают внутренний блок, против часовой стрелки

В FordFocus это легко можно сделать руками, не прибегая к помощи других инструментов.
Осторожно выдвинуть блок вниз, открывая доступ к предохранителям и реле.
По нумерации гнёзд определить нужный предохранитель. Следует помнить, что внутренний блок на автомобилях Форд Фокус 2, выпущенных до 2007 года, применялся в одном исполнении, а на моделях, произведённых после 2007 года, – в другом. Различие состоит в схеме размещения элементов блока

В старом варианте плавкая вставка задней розетки размещена в гнезде под номером 39, а в новом – под номером 109. Её номинальный ток – 20А.
Открыть подкапотный блок прерывателей цепи Ford Focus 2. На внутренней стороне его крышки закреплён специальный пинцет, которым следует вытащить изделие из гнезда.

Различие состоит в схеме размещения элементов блока. В старом варианте плавкая вставка задней розетки размещена в гнезде под номером 39, а в новом – под номером 109. Её номинальный ток – 20А.
Открыть подкапотный блок прерывателей цепи Ford Focus 2. На внутренней стороне его крышки закреплён специальный пинцет, которым следует вытащить изделие из гнезда.

Корпус из цветного прозрачного пластика позволяет визуально определить состояние тонкой нити внутри прерывателя цепи. Если нить цела, значит, устройство рабочее, если оборвана – подлежит замене. В случае её перегорания, необходимо найти и устранить причину выхода из строя плавкой вставки и лишь тогда произвести замену. Запрещается заменять предохранители самодельными перемычками или устройствами с отличающимся номиналом силы тока. Это способно привести к повреждению электроприборов Форд Фокус или даже к возникновению пожара.

Назначение монтажного блока предохранителей

Монтажные области имеют одно назначение – разместить предохранительные элементы в одном месте. Это позволяет быстро и легко найти поврежденный элемент, не разбирая половину машины.

Внешний модуль (под капотом) выглядит как пластиковая коробка черного цвета. Здесь монтируются элементы, отвечающие за цепи питания силовой установки и главного оборудования.

Внутренний (салонный) блок отвечает за вспомогательные сети и приборы. На машинах после 2011 года расположение отдельных элементов изменилось, но принцип остался прежним.

Блок предохранителей в салоне

Предусмотрительно расположен под бардачком. На фото показан модуль без защитной крышки и облицовки. Здесь каждый элемент отвечает за определенный прибор или цепь. На фото выше, показан щиток первого поколения.

В первых версиях машины 2006-2007 г некоторые приборы и элементы отсутствуют, что упрощает конструкцию модуля. После 2008-го устройство обновилось, появились новые детали и элементы. Следовательно, измененную распиновку нужно дополнительно описать.

Предохранители Фокус 2 дорестайл

Первые модификации автомобиля имели упрощенную схему расположения вставок и реле, относительно последних годов выпуска. В модулях отсутствуют элементы питания сложных приборов и оборудования.

Предохранители рестайлингового Focus 2

Щиток элементов после обновления незначительно изменился внешне. Тип прибора остался прежним, основное различие находится в типе питания и подключения.
